C 바코드 레이블 개요
이 부록에서는 Oracle StorageTek 테이프 라이브러리에서 사용되는 테이프 바코드 레이블에 대한 요구사항을 설명합니다. 모든 테이프에는 적절한 바코드 레이블이 있어야 합니다. 맞춤 또는 방향이 잘못되거나 부적절한 레이블이 부착된 테이프를 사용하면 장비가 손상될 수 있습니다.
바코드 표준
StorageTek 라이브러리는 Code 39 바코드 표준(ANSI/AIM BC1/1995, Uniform Symbology Specification - Code 39 참조)에 기반한 레이블을 사용합니다. 이 표준은 고정된 패턴의 막대가 단일 문자를 나타내는 불연속 바코드를 사용합니다. 각 문자는 검은색 막대 5개와 흰색 막대 4개로 구성됩니다. 여기서 3개의 막대가 다른 막대보다 넓습니다. 예를 들어, 그림 C-1은 좁은 막대 6개와 넓은 막대 3개(검은색 2개와 흰색 1개)를 사용하는 문자 A를 나타냅니다.

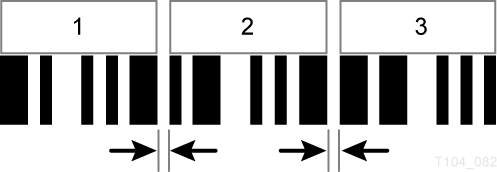

여러 바코드 문자가 하나의 레이블로 함께 배열되면 각 문자 사이에 좁은 흰색 막대가 배치됩니다. 이 막대를 문자 간 간격이라고 합니다.

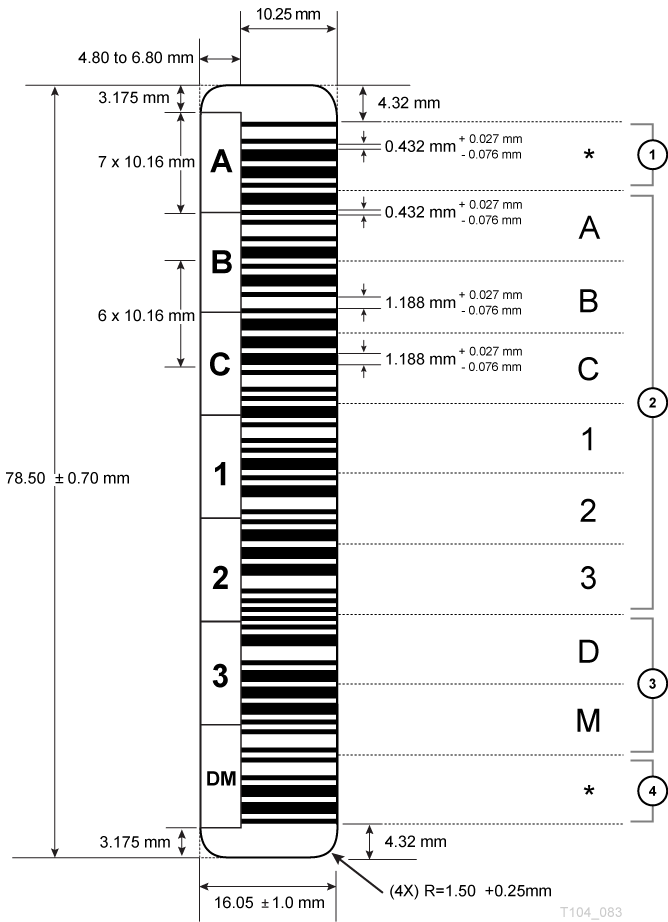

레이블 설계
각 레이블에는 6자의 볼륨 일련 번호 ID(vol-id)와 1자 또는 2자의 매체 ID가 포함되어야 합니다. 매체 ID는 테이프 유형을 식별합니다. 레이블에는 대문자 A-Z와 숫자 0-9, 시작 및 끝 문자를 나타내는 별표(*)만 사용할 수 있습니다. *ABC123L6*를 예로 들 수 있으며, 여기서 ABC123은 vol-id이며 L6은 매체 ID입니다.
Tri-optic에서 만든 StorageTek T 시리즈 테이프 레이블에는 달러 기호($)가 시작 및 끝 문자로 사용됩니다. 따라서 고객 정의 바코드 문자의 일부로 별표 또는 달러 기호를 사용하지 마십시오. 바코드 알고리즘은 단락점 사이의 문자만 디코딩하고 그 외의 문자를 무시합니다. 예는 아래의 표를 참조하십시오.
| 실제 바코드 레이블 | 디코딩 후 | 결과 |
|---|---|---|
|
*ABC123L6* |
ABC123L6 |
올바른 레이블입니다. |
|
*ABC*23L6* |
ABC |
끝 문자가 잘못 배치되었습니다. |
|
*ABC1234L6 |
읽을 수 없음 |
끝 문자가 없습니다. |
-
시작 문자
-
볼륨 ID
-
매체 ID
-
끝 문자
LTO 레이블
해당 테이프에는 8자의 레이블(6자의 vol-id와 2자의 매체 ID)이 필요합니다. 매체 ID 문자는 다음과 같습니다.
-
L5 = 5세대
-
L6 = 6세대
-
L7 = 7세대
-
LV = 5세대 WORM
-
LW = 6세대 WORM
-
LX = 7세대 WORM
-
CU = 범용 청소
T10000 레이블
해당 테이프에는 8자의 레이블(6자의 vol-id와 2자의 매체 ID)이 필요합니다. 매체 ID 문자는 다음과 같습니다.
-
T1 = T10000 A/B 데이터
-
T2 = T10000 C/D 데이터
-
TS = T10000 A/B sport
-
TT = T10000 C/D sport
-
CT = 청소(A와 B만)
-
CL = 범용 청소

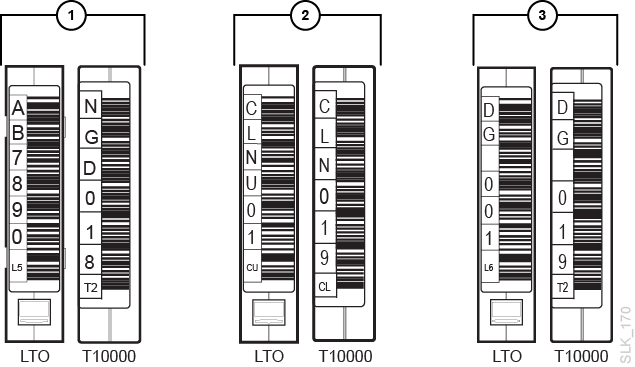

청소 및 진단 레이블
청소 및 진단 테이프와 데이터 테이프를 구별하기 위해 청소 및 진단 테이프에는 고유한 레이블이 필요합니다. vol-id에서 처음 3자의 영숫자에 따라 테이프의 유형이 확인됩니다.
-
청소 테이프 — vol-id를 나타내는
CLNnnn과 청소 특정 매체 ID를 사용합니다. 여기서CLN은 청소 테이프 식별자이며nnn은 일련의 숫자입니다. 예를 들어,CLN001CU는 LTO 청소 테이프 레이블일 수 있습니다. -
진단 테이프 —
DG[공백]nnn과 매체 ID를 사용합니다. 여기서DG[공백]은 진단 테이프 식별자이며nnn은 일련의 숫자입니다. 예를 들어,DG 001L6은 LTO6 진단 테이프 레이블일 수 있습니다.
레이블 주의사항
바코드 읽기 오류 또는 장비 손상이 발생하지 않도록 하려면 레이블을 사용할 때 적절한 주의를 기울여야 합니다.
-
바코드는 그대로 유지합니다. 바코드 레이블에 특정 표시를 하거나 바코드 레이블을 손상하거나 레이블에 어떤 종류의 테이프도 두지 마십시오.
-
새 레이블을 부착하기 전에 기존 레이블을 완전히 제거합니다. 새 레이블을 기존 레이블 위에 부착하지 마십시오.
-
레이블을 부착 또는 제거할 때 날카로운 도구를 사용하지 마십시오.
