B 라이브러리 주소 지정 참조

주:

"왼쪽" 및 "오른쪽"은 달리 지정하지 않는 한 CAP 면(전면)에서 라이브러리를 볼 때를 나타냅니다.

목차

셀 주소 지정 체계 비교

  • 라이브러리 셀 주소 지정 체계(라이브러리, 레일, 열, 면, 행) — 펌웨어 및 내부 통신에서 라이브러리 내 모든 장치 및 위치를 나타내는 데 사용됩니다.

    • 1에서 시작하고 음수를 사용합니다.

    • 면은 라이브러리의 전면 또는 후면 벽을 나타냅니다. B 또는 1은 후면 벽, F 또는 2는 전면 벽을 의미합니다.

  • SCSI 요소 주소 지정 — 라이브러리에 FC-SCSI로 연결된 호스트에서 사용됩니다.

    • 요소 ID에 대해 단일 양수를 사용합니다.

    • 스토리지 셀은 2000에서 시작하고, 드라이브 베이는 1000에서, CAP는 10에서 시작합니다.

    • SL3000과 달리 SL4000은 빈 드라이브 베이에 요소 번호를 지정합니다.

    • 기본 요소 번호는 라이브러리 구성이 변경될 때마다 다시 지정됩니다.

라이브러리 중앙선 및 모듈 번호

주소 지정은 기본 모듈의 왼쪽 가장자리(라이브러리 전면에서 봤을 때)를 참조점(중앙선이라고 함)으로 사용합니다. 다음 그림은 다양한 라이브러리 구성에 대한 중앙선 위치를 보여줍니다.

모듈 번호는 기본 모듈에서 모듈 0으로 시작하며 오른쪽으로 갈수록 양수가 증분되며 왼쪽으로 갈수록 음수가 증분됩니다.

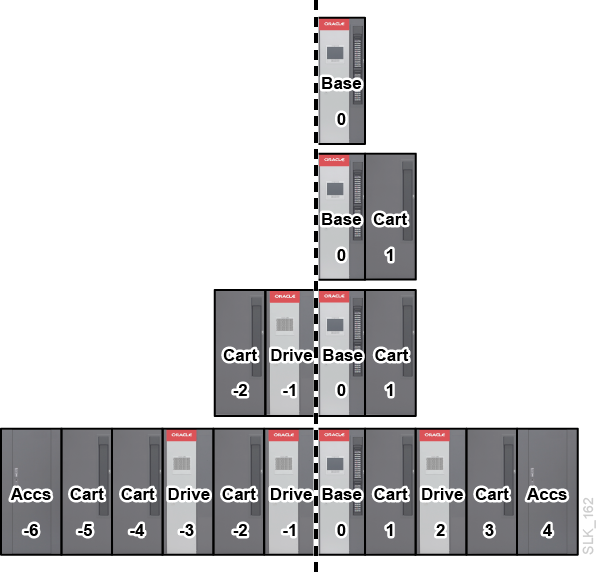

중앙선의 위치를 보여주는 샘플 라이브러리 레이아웃

라이브러리 셀 주소 지정 체계

셀 주소 지정 개요

셀 주소 지정에서는 라이브러리, 레일, 열, 면, 행(L, R, C, S, W)을 사용하여 물리적 위치를 지정합니다. SL4000의 경우 GUI는 (C, S, W)만 사용합니다.

라이브러리

SL4000 라이브러리의 경우 항상 1입니다.

레일

SL4000 라이브러리의 경우 항상 1입니다.

중앙선에서 참조된 스토리지 셀 또는 드라이브 베이의 가로 위치를 나타냅니다.

  • 양수(+) 값은 중앙선 오른쪽을 나타냅니다.

  • 음수(-) 값은 중앙선 왼쪽을 나타냅니다.

  • 0은 열 번호에 사용되지 않습니다. 중앙선의 오른쪽 첫번째 열(라이브러리 전면에서 봤을 때)이 열 1입니다. 중앙선의 왼쪽 첫번째 열이 열 -1입니다.

기본 모듈 — 스토리지 셀용 열 1 ~ 6과 드라이브 셀용 열 1 ~ 4를 포함합니다.

드라이브 모듈 — 스토리지 셀용 열 6개와 드라이브 베이용 열 4개를 포함합니다. 스토리지 셀용 열 번호는 인접 모듈부터 연속하여 지정됩니다. 드라이브 베이용 열 번호 지정은 0에 가장 가까운 스토리지 셀 열을 사용합니다. 예를 들어, 기본 모듈의 오른쪽 첫번째 드라이브 모듈은 스토리지 셀 열 7 ~ 12와 드라이브 열 7 ~ 10을 포함합니다. 기본 모듈의 왼쪽 첫번째 드라이브 모듈은 스토리지 셀 열 -6 ~ -1과 드라이브 열 -4 ~ -1을 포함합니다.

카트리지 모듈 — 스토리지 셀용 열 6개를 포함합니다. 열 번호는 인접 모듈부터 연속하여 지정됩니다.

장착 모듈 — 스토리지 셀용 열 3개를 포함합니다. 가장 바깥쪽 3개 열은 비활성입니다. 열 번호는 인접 모듈부터 연속하여 지정됩니다.

액세스 모듈 — 스토리지 셀용 열 3개를 포함합니다. 열 번호는 인접 모듈부터 지정됩니다.

  • 후면 벽(드라이브 면) = 1(GUI에서는 B로 표시됨)

  • 전면 벽(CAP 면) = 2(GUI에서는 F로 표시됨)

스토리지 셀의 세로 위치로, 위쪽에서 아래쪽으로 연속하여 번호가 지정됩니다(1 ~ 52).

테이프 드라이브 베이의 셀 주소 지정

라이브러리 주소 지정은 드라이브 베이와 열 및 행을 구별합니다. 면 값은 항상 1(GUI에서는 B로 표시됨)입니다.

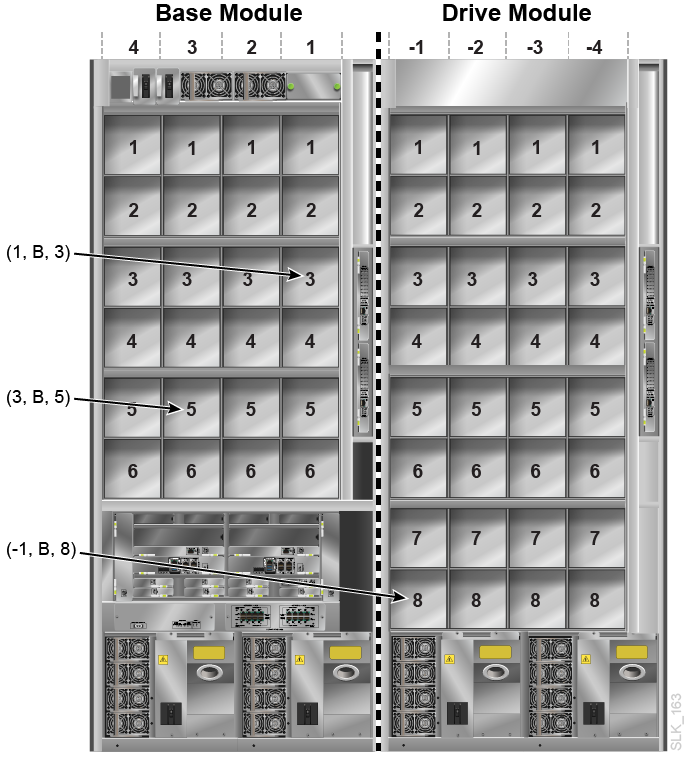

그림 B-1 테이프 드라이브의 라이브러리 주소 지정 예(라이브러리 후면에서 봤을 때)

드라이브 베이의 내부 펌웨어 번호 지정

회전식 CAP 셀의 셀 주소 지정

CAP 열은 CAP를 포함하는 모듈의 위치에 따라 다릅니다. CAP 열 값은 모듈 왼쪽 면에서 다섯번째 열에 해당합니다. 예를 들어, 모듈 번호 2(기본 모듈의 오른쪽 두번째 모듈)에는 스토리지 열 13 ~ 18이 포함되며 회전식 CAP 열은 17입니다. 모듈 번호 -3(기본 모듈의 왼쪽 세번째 모듈)에는 스토리지 셀 열 -18 ~ -13이 포함되며 회전식 CAP 열은 -14입니다.

CAP는 모듈의 전면에만 있으므로 항상 2(GUI에서는 F로 표시됨)입니다.

특정 셀의 주소를 지정할 때 행 값은 CAP 매거진의 셀입니다(값 1 ~ 26).

CAP 셀 주소 예

이 예에서 라이브러리에는 카트리지 모듈, 드라이브 모듈, 기본 모듈이 포함되며 모든 모듈에는 CAP가 있습니다. 카트리지 모듈 CAP의 상단 셀은 (-8, F, 1)입니다.

SCSI 요소 주소 지정

주:

라이브러리 구성 또는 분할 영역 구성을 변경하면 라이브러리가 요소 ID를 재지정할 수 있습니다.

SCSI 요소 주소는 요소 유형에 따라 다릅니다. 각 라이브러리 또는 분할 영역은 각 요소 유형에 대해 고정된 시작 주소를 사용합니다. 그런 다음 각 요소 유형 내에서 요소 주소가 순차적으로 지정됩니다.

  • 스토리지 요소(스토리지 셀)

    • 맨 왼쪽 모듈에 대해 2000에서 시작합니다.

    • 위쪽에서 아래쪽으로, 후면에서 전면으로, 왼쪽에서 오른쪽으로 번호가 지정됩니다.

  • 가져오기/내보내기 요소(CAP)

    • 라이브러리의 맨 왼쪽 회전식 CAP에 대해 10에서 시작합니다.

    • 먼저 모든 회전식 CAP의 번호가 지정되고(위쪽에서 아래쪽으로, 왼쪽에서 오른쪽으로), 차례로 왼쪽 액세스 모듈 CAP와 오른쪽 액세스 모듈 CAP의 번호가 지정됩니다(위쪽에서 아래쪽으로, 후면에서 전면으로, 왼쪽에서 오른쪽으로).

  • 데이터 전송 요소(드라이브 및 빈 드라이브 베이)

    • 맨 왼쪽 드라이브 모듈 또는 기본 모듈에 대해 1000에서 시작하고 모든 드라이브 또는 빈 드라이브 베이에 대해 1씩 증분됩니다.

    • 위쪽에서 아래쪽으로, 왼쪽에서 오른쪽으로 번호가 지정됩니다.

참조

셀 맵

범례


설명
흰색 셀 일반 데이터 스토리지 셀
녹색 셀 CAP 셀
연한 회색 셀 왼쪽 모듈 없이 사용할 수 없음
진한 회색 셀 오른쪽 모듈 없이 사용할 수 없음
갈색 셀 장착 모듈에서 사용할 수 없음
노란색 셀 모듈 식별 블록(모듈 식별 블록 참조)
파란색 셀 청소 및 진단 테이프용 시스템 셀

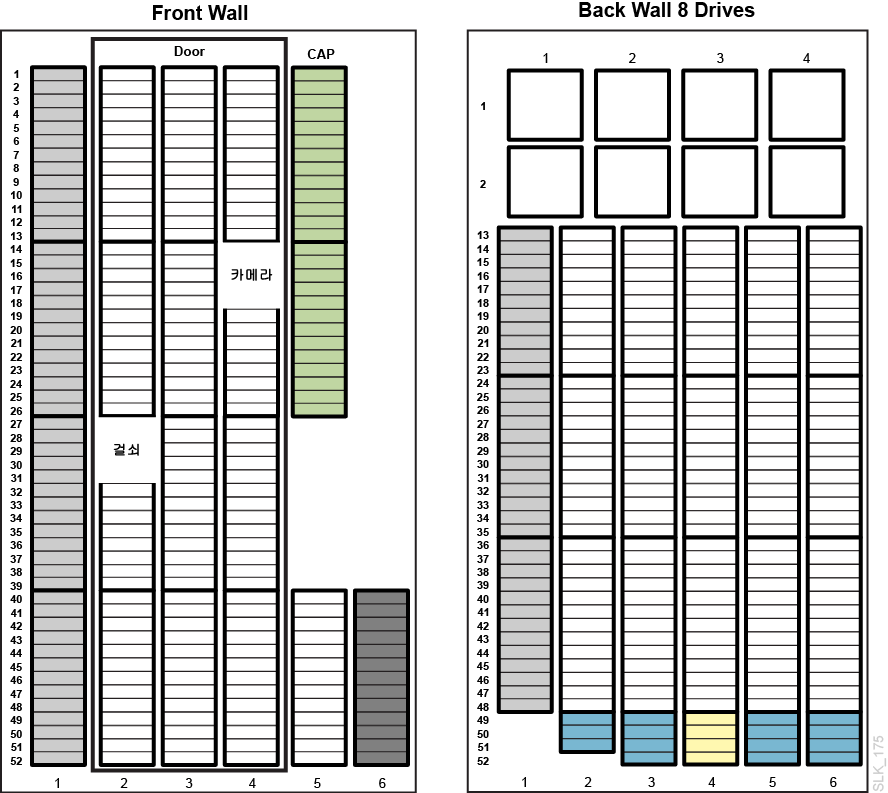

그림 B-2 기본 모듈 - 전면 벽 및 후면 벽 드라이브 8개

기본 모듈 벽 다이어그램 전면 벽

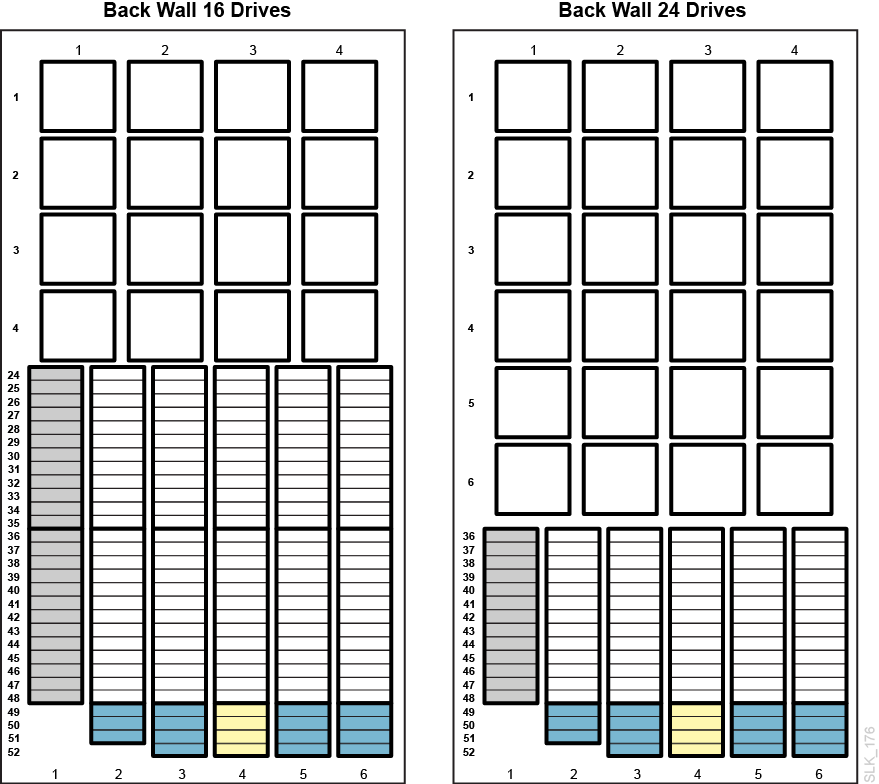

그림 B-3 기본 모듈 - 후면 벽 드라이브 16개 및 드라이브 24개

기본 모듈 벽 다이어그램 후면 벽

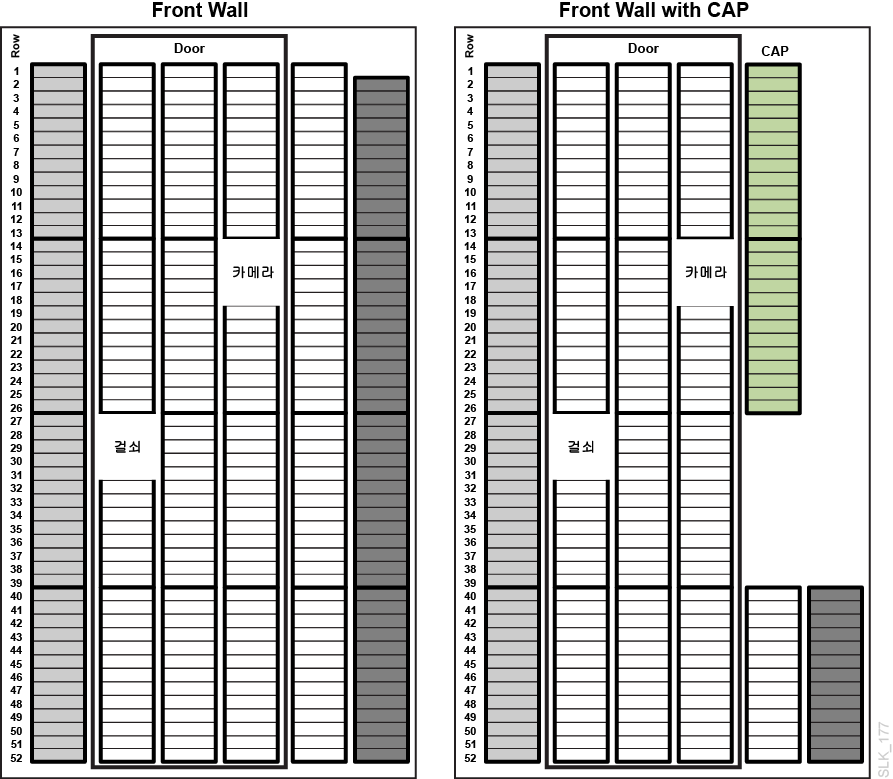

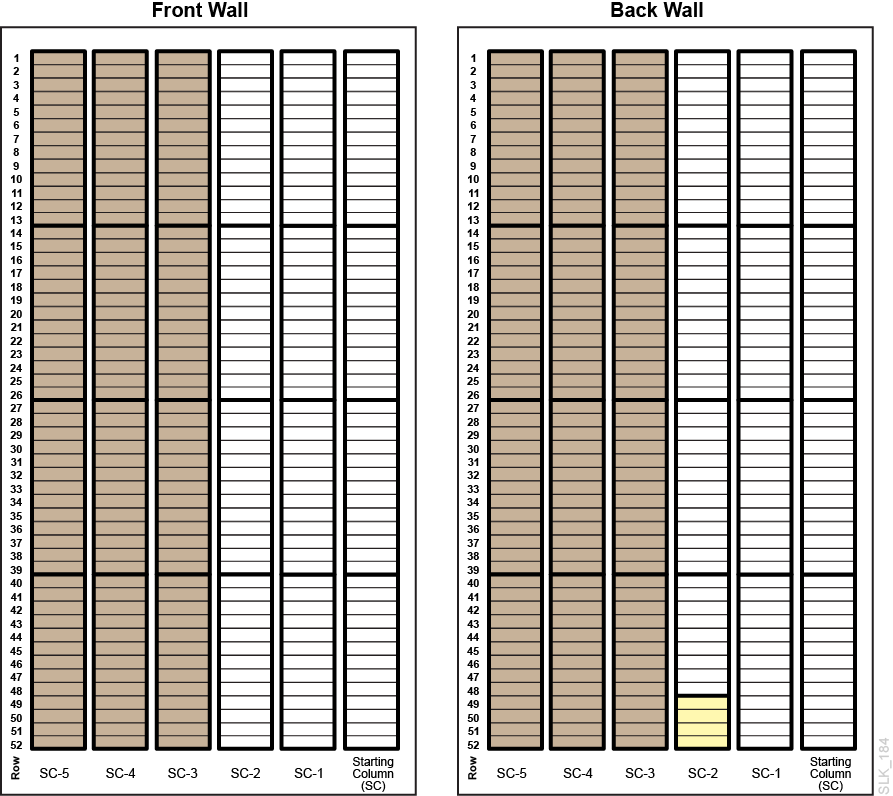

그림 B-4 드라이브 모듈 - 전면 벽

DEM 벽 다이어그램 전면 벽

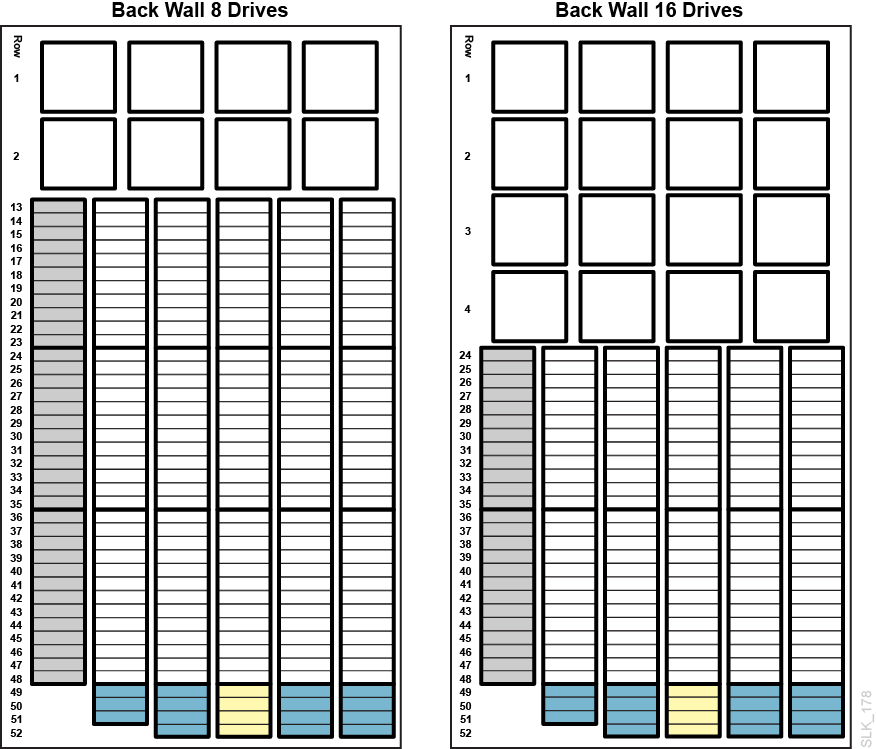

그림 B-5 드라이브 모듈 - 후면 벽 드라이브 8개 및 드라이브 16개

DEM 후면 벽

그림 B-6 드라이브 모듈 - 후면 벽 드라이브 24개 및 드라이브 32개

DEM 후면 벽

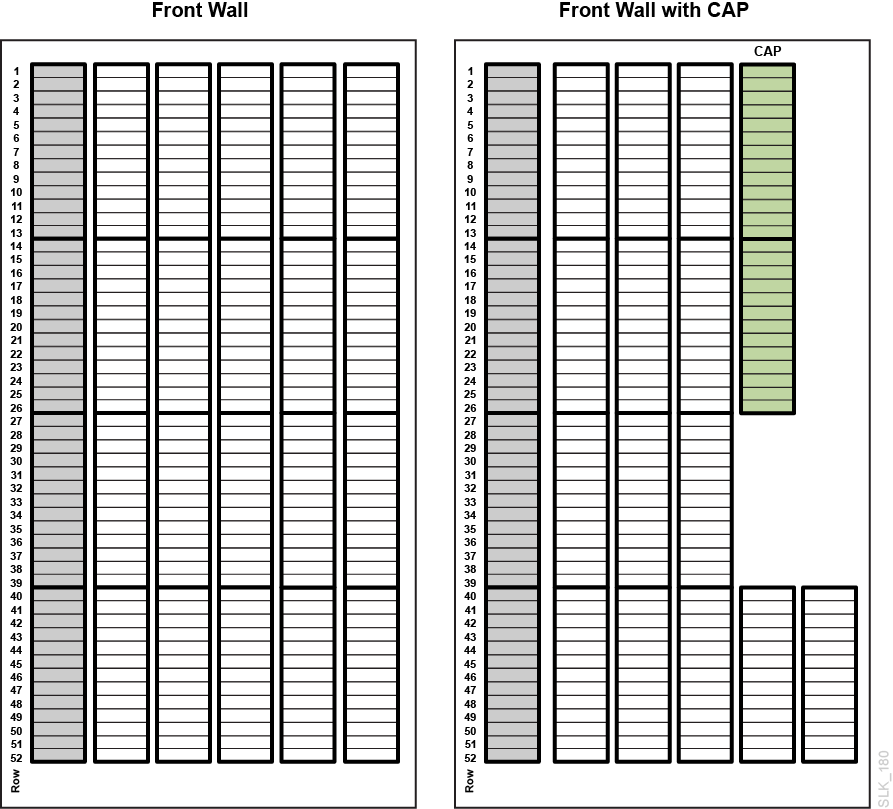

그림 B-7 카트리지 모듈 - 전면 벽

CEM 전면 벽

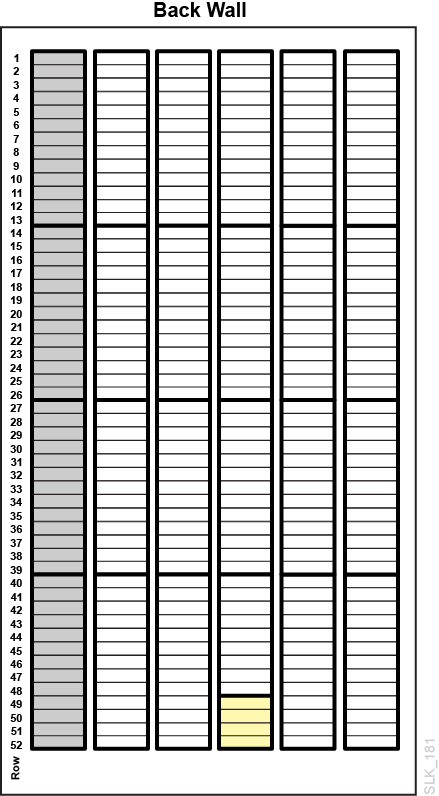

그림 B-8 카트리지 모듈 - 후면 벽

CEM 후면 벽

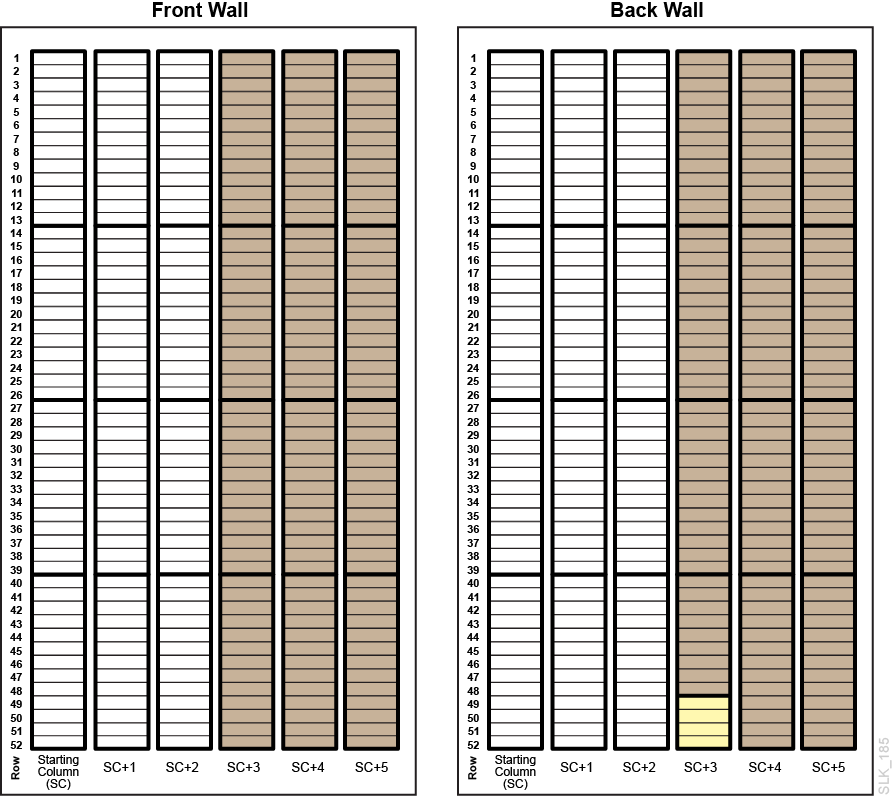

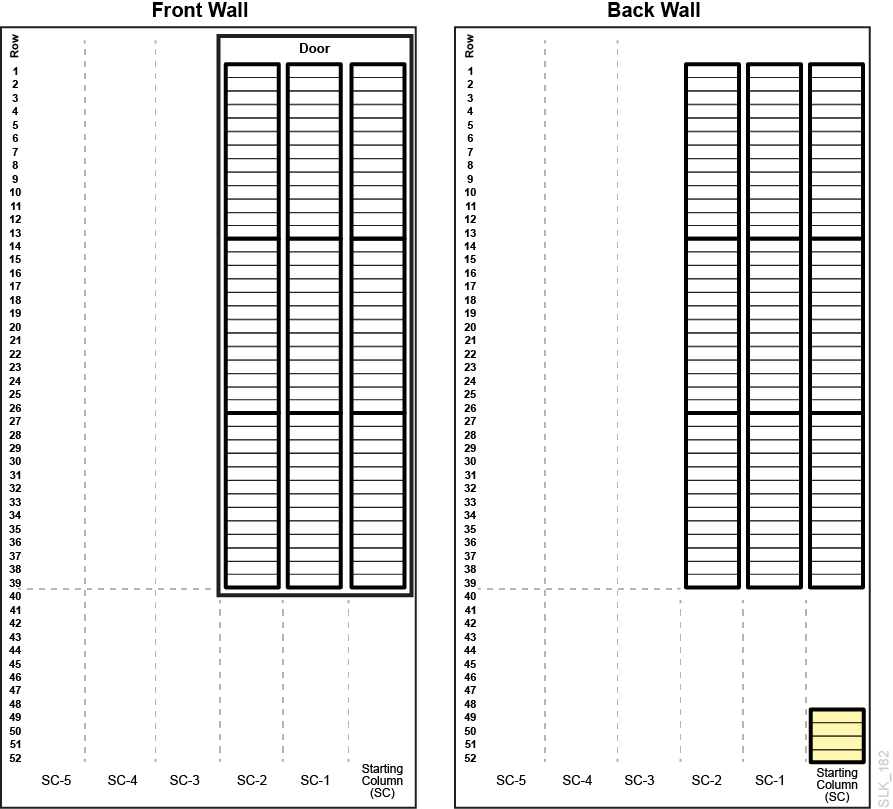

그림 B-9 장착 모듈, 왼쪽

왼쪽 PEM 후면 및 전면 벽

그림 B-10 장착 모듈, 오른쪽

오른쪽 PEM 후면 및 전면 벽

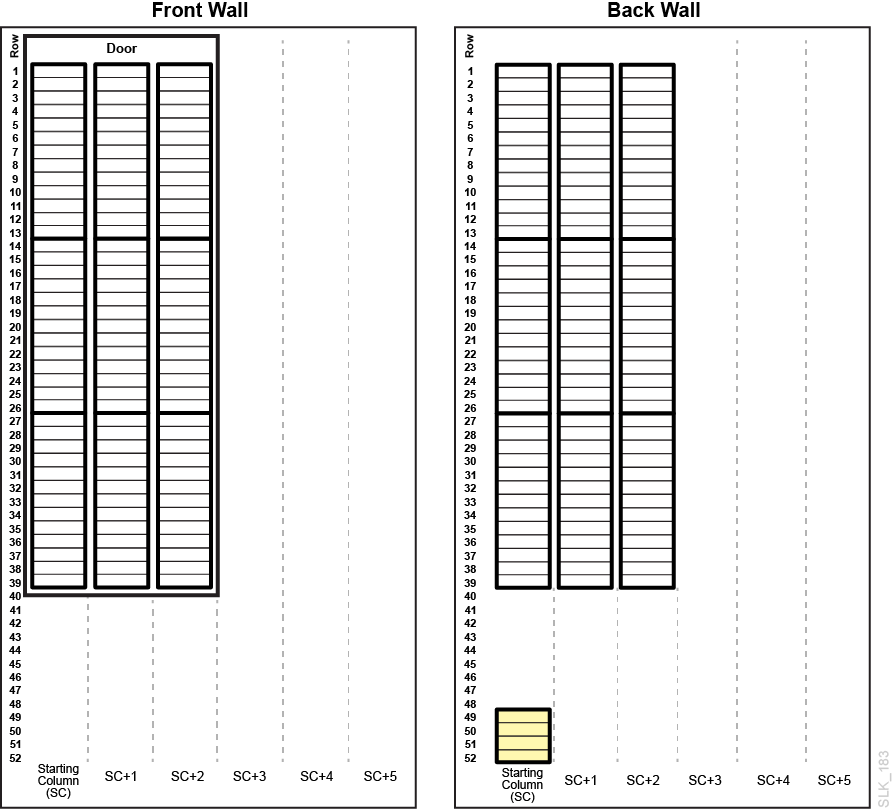

그림 B-11 액세스 모듈, 왼쪽

왼쪽 AEM 전면 및 후면 벽

그림 B-12 액세스 모듈, 오른쪽

오른쪽 AEM 전면 및 후면 벽
