2 하드웨어 설치 계획

목차

• 성능 최대화를 위한 라이브러리 구성 지침

• 라이브러리 치수 및 무게

• 설치 현장 요구사항

• 소화 계획

• 네트워킹

• 케이블 배선

• 대략적인 설치 시간

• 초기 구성 마법사 정보

성능 최대화를 위한 라이브러리 구성 지침

• 라이브러리 스트링 가운데에 기본 모듈을 배치합니다.

• 기본 모듈 왼쪽과 오른쪽에 대칭을 이루어 카트리지 모듈을 배치합니다.

• 로봇 경합이 줄어들도록 라이브러리 스트링 내에서 드라이브 모듈을 분산합니다.

• 대량 로드용 액세스 모듈을 하나만 추가하는 경우 라이브러리 스트링 왼쪽 면에 모듈을 배치합니다.

• 추가 CAP를 설치하는 경우 라이브러리 스트링 왼쪽과 오른쪽 면 사이에 CAP를 대칭적으로 배치합니다. 라이브러리를 분할하는 경우 각 분할 영역에 대해 하나 이상의 CAP를 제공할 수 있는 충분한 수의 CAP를 설치합니다. 그러면 각 분할 영역에 전용 CAP가 포함됩니다.

• 최고 작업 로드를 적절히 처리할 수 있는 충분한 수의 테이프 드라이브를 설치합니다. 논리적으로 테이프 드라이브와 호환되는 테이프를 함께 그룹화합니다.

• 중단 없이 증가가 가능하도록 물리적 용량을 사전 설치합니다.

라이브러리 치수 및 무게

• 기본 모듈 측정값

• 드라이브 모듈 측정값

• 카트리지 모듈 및 장착 모듈 측정값

• 액세스 모듈 측정값

• 덮개, 도어 및 서비스 여유 공간

• 배송 무게 및 치수

참조

• 라이브러리 모듈 개요

그림 2-1 여유 공간 및 치수(SL4000 측면 보기)

1. 기본 및 드라이브 모듈 후면 서비스 여유 공간

2. 기본 및 드라이브 모듈 전면 서비스 여유 공간

3. 액세스 모듈 서비스 여유 공간

4. 하중 패드 조정 범위

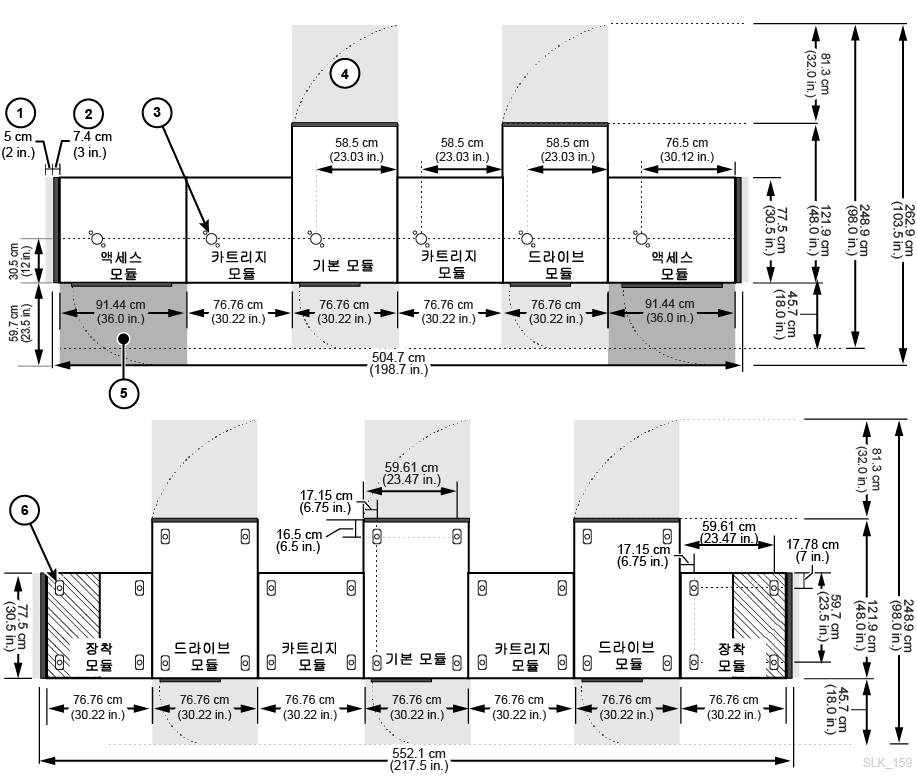

그림 2-2 여유 공간 및 치수(SL4000 레이아웃 예의 상단 보기)

1. 측면 냉각 영역

2. 측면 덮개

3. 소화 시스템의 노즐 홈

4. 기본 모듈 및 드라이브 모듈 서비스 여유 공간(연한 회색 영역)

5. 액세스 모듈 서비스 여유 공간(진한 회색 영역)

6. 하중 분산 패드

기본 모듈 측정값

치수	측정값
높이	196.7cm(77.45인치) 운반용 캐스터 포함 시 197.5cm(77.75인치) ~ 201.68cm(79.4인치) 영구 설치용 하중 패드 포함 시
너비	76.8cm(30.22인치) 모듈 사이 배치 시 81.3cm(32인치) 운반 너비(측면 덮개 없음)바닥글 1  91.5cm(36인치) 양쪽 측면에 측면 덮개가 있는 독립형바닥글 2
깊이	121.9cm(48인치)
서비스 영역	전면: 45.7cm(18.0인치) 후면: 81.3cm(32.0인치) 측면 냉각 영역: 5cm(2인치) 측면 설치 영역: 45.7cm(18.0인치)
무게	프레임만: 357kg(786파운드), 배송 무게: 406kg(895파운드) 8개의 드라이브 및 테이프: 618kg(1362파운드) 16개의 드라이브 및 테이프: 656kg(1447파운드) 24개의 드라이브 및 테이프: 682kg(1504파운드) 측면 덮개: 측면당 18.5kg(41파운드)

^각주 1 모듈의 양쪽 측면에 있는 조정 탭으로 인해 너비가 76.8cm에서 4.5cm 늘어나므로 최소 운반 여유 공간은 81.3cm입니다.

^각주 2 1개의 측면 덮개는 모듈의 너비를 7.4cm(2.9인치) 늘립니다. 라이브러리의 양쪽 끝에만 측면 덮개가 필요합니다.

드라이브 모듈 측정값

치수	측정값
높이	196.7cm(77.45인치) 운반용 캐스터 포함 시 197.5cm(77.75인치) ~ 201.68cm(79.4인치) 영구 설치용 잭 패드 포함 시
너비(모듈만)	76.8cm(30.22인치) 모듈 사이 배치 시 81.3cm(32인치) 운반 너비(측면 덮개 없음)바닥글 1  83.8cm(33인치) 1개의 측면 덮개 포함 시
깊이(도어 닫힘)	121.9cm(48인치)
서비스 영역	전면: 45.7cm(18.0인치) 후면: 81.3cm(32.0인치) 측면 냉각 영역: 5cm(2인치) 측면 설치 영역: 45.7cm(18.0인치)
무게	프레임만, CAP 없음: 265kg(584파운드) 배송(프레임만): 314kg(693파운드), 321kg(708파운드) CAP 포함 시 8개의 드라이브 및 테이프: 540kg(1190파운드), 582kg(1284파운드) CAP 포함 시 16개의 드라이브 및 테이프: 596kg(1314파운드), 621kg(1369파운드) CAP 포함 시 24개의 드라이브 및 테이프: 647kg(1426파운드), 660kg(1456파운드) CAP 포함 시 32개의 드라이브 및 테이프: 709kg(1564파운드), 723kg(1594파운드) CAP 포함 시

^각주 1 모듈의 양쪽 측면에 있는 조정 탭으로 인해 너비가 76.8cm에서 4.5cm 늘어나므로 최소 운반 여유 공간은 81.3cm입니다.

카트리지 모듈 및 장착 모듈 측정값

치수	측정값
높이	196.7cm(77.45인치) 운반용 캐스터 포함 시 197.5cm(77.75인치) ~ 201.68cm(79.4인치) 영구 설치용 잭 패드 포함 시
너비(모듈만)	76.8cm(30.22인치) 모듈/측면 덮개 사이 배치 시 81.3cm(32인치) 운반 너비(측면 덮개 없음)바닥글 1  83.8cm(33인치) 1개의 측면 덮개 포함 시
깊이	77.5cm(30.5인치)
무게(카트리지 모듈)	프레임만: 175kg(385파운드) 배송: 213kg(469파운드) 설치됨(테이프 포함): 340kg(749파운드)
무게(장착 모듈)	프레임만: 122.5kg(270파운드) 배송: 213kg(469파운드)

^각주 1 모듈의 양쪽 측면에 있는 조정 탭으로 인해 너비가 76.8cm에서 4.5cm 늘어나므로 최소 운반 여유 공간은 81.3cm입니다.

액세스 모듈 측정값

치수	측정값
높이	196.7cm(77.45인치) 운반용 캐스터 포함 시 197.5cm(77.75인치) ~ 201.68cm(79.4인치) 영구 설치용 잭 패드 포함 시
너비	91.4cm(36.0인치) 모듈 및 측면 덮개 사이 배치 시 96cm(37.8인치) 운반 너비(측면 덮개 없음)바닥글 1  99.1cm(39인치) 1개의 측면 덮개 포함 시
깊이	77.5cm(30.5인치)
서비스 영역	전면: 59.7cm(23.5인치)
무게	프레임만: 204.2kg(450파운드) 배송: 260kg(570파운드)

^각주 1 모듈의 양쪽 측면에 있는 조정 탭으로 인해 너비가 91.5cm에서 4.5cm 늘어나므로 최소 운반 여유 공간은 96cm입니다.

덮개, 도어 및 서비스 여유 공간

치수	측정값
높이	190.3cm(74.9인치) 프레임만
도어 두께	전면: 1.9cm(0.75인치) 후면: 4.5cm(1.75인치)
도어 걸쇠	2.53cm(0.9인치)
서비스 여유 공간	전면: 45.7cm(18인치) 기본 및 드라이브 모듈 전용, 59.7cm(23.5인치) 액세스 모듈용 후면: 81cm(32인치) 기본 및 드라이브 모듈 전용 측면: 5cm(2인치) 냉각용, 45.7cm(18.0인치) 설치용
측면 덮개	7.4cm(2.9인치) 너비 18.5kg(41파운드) 각각

배송 무게 및 치수

SL4000 라이브러리 모듈 및 기타 구성요소는 팰릿에 배송됩니다. 아래의 표는 각 모듈 및 해당 배송 사양을 나열합니다. 팰릿의 장비를 엘리베이터로 운반해야 하는 경우 엘리베이터가 무게를 안전하게 지탱할 수 있어야 합니다.

구성요소	높이	너비	깊이	무게
기본 모듈	216cm(85인치)	97cm(38.3인치)	160cm(63인치)	415kg(916파운드)
드라이브 모듈	216cm(85인치)	97cm(38.3인치)	160cm(63인치)	338kg(745파운드)
카트리지/장착 모듈	216cm(85인치)	97cm(38.3인치)	96cm(38인치)	213kg(469파운드)
액세스 모듈	216cm(85인치)	97cm(38.3인치)	148cm(58인치)	260kg(570파운드)
LTO 드라이브 트레이	32cm(12.6인치)	31cm(12.2인치)	66cm(26인치)	9.5kg(20.9파운드)
T10000 드라이브 트레이	34cm(13.4인치)	31cm(12.2인치)	66cm(26인치)	10.5kg(23.1파운드)
드라이브 배열	50cm(19.7인치)	66cm(26인치)	85cm(33.5인치)	24kg(53.9파운드)
CAP	36cm(14.2인치)	40cm(15.7인치)	136cm(53.5인치)	22.6kg(49.8파운드)
중복 로봇	65cm(25.6인치)	47cm(18.5인치)	198.2cm(78인치)	27.6kg(60.8파운드)
PDU	43.2cm(17인치)	34.3cm(13.5인치)	45.7cm(18인치)	8.6kg(19파운드)
전원 공급 장치	14cm(5.5인치)	29cm(11.4인치)	40cm(15.7인치)	4kg(8.8파운드)
전원 코드	10.2cm(4인치)	31.8cm(12.5인치)	31.8cm(12.5인치)	1.6kg(3.5파운드)

팰릿의 팰릿 램프 설계는 고객 현장에서 모듈을 안전하게 제거할 수 있도록 해줍니다. 모듈에는 용이한 배치를 위한 바퀴가 있습니다. 위치를 정했으면 모듈을 바퀴 받침대에서 들어 올려 고정 및 수평 조절을 위해 적재판에 두어야 합니다.

설치 현장 요구사항

• 물리적 공간 요구사항

• 바닥 요구사항

• 환경 요구사항

• 전원 요구사항

• 폐기물 처리

물리적 공간 요구사항

라이브러리에는 충분한 물리적 공간과 서비스 영역이 있어야 합니다. 구성요소가 엘리베이터 문을 통과하고 들어갈 수 있는지 확인하십시오(라이브러리 치수 및 무게 참조). 나중에 모듈을 추가하려는 경우 충분한 공간이 있는지도 확인하십시오.

권장되는 라이브러리 조정 높이는 200cm(77.6인치)입니다. 라이브러리의 상단이 설치 현장의 천정 구조물에 닿지 않도록 하십시오.

바닥 요구사항

라이브러리는 공기 흐름이 적절한 경우 높은 바닥, 평지 바닥 또는 카펫이 깔린 바닥에 설치할 수 있습니다.

• 높은 바닥 — 라이브러리 바로 아래에 통풍 패널이 없는지 확인하십시오.

• 평지 바닥 — 넘어지는 위험이 발생하지 않도록 천정으로 케이블을 연결하십시오.

• 카펫이 깔린 바닥 — 카펫이 컴퓨터실 장비에 적합하고 ESD(정전기 방전)로부터 보호할 수 있는지 확인하십시오.

무게

현장 바닥이 라이브러리의 무게를 지탱할 수 있는지 확인하십시오. 하중 분산 패드당 454kg(1,000파운드)을 지탱해야 합니다. 모듈당 4개의 분산 패드가 있습니다(그림 2-2 참조).

엘리베이터로 장비를 운반하려면 엘리베이터가 안전하게 무게를 지탱할 수 있는지 확인하십시오(배송 무게 및 치수 참조).

바닥 경사

로봇은 라이브러리에서 수평면을 따라 이동해야 합니다. 수평이 아닌 조건에서는 로봇이 구부러지거나 조기에 고장나거나 손상될 수 있습니다. 경사가 낮은 경우 라이브러리 하중 패드가 이에 맞게 조정됩니다. 하지만 설치 전 바닥 경사가 높지 않은지 확인해야 합니다.

환경 요구사항

최적의 안정성을 얻으려면 환경을 권장 범위 사이로 유지하십시오.

설명	온도	상대 습도(비응축)	최대 습구 온도	최대 고도
작동	15 ~ 32°C(60 ~ 90°F) 건구	20% ~ 80%바닥글 1	29.2°C(84.5°F)	3.05km(10,000피트)
보관	10 ~ 40°C(50 ~ 104°F)	10% ~ 95%	35.0°C(95.0°F)	3.05km(10,000피트)
배송	-40 ~ 60°C(-40 ~ 140°F)	10% ~ 95%	35.0°C(95.0°F)	15.24km(50,000피트)

^각주 1 상대 습도는 40% ~ 50%로 유지하는 것이 좋습니다.

공기 오염물

공기 중 입자는 테이프 라이브러리, 드라이브 및 테이프를 손상시킬 수 있습니다. 테이프 라이브러리의 작동 환경은 다음 요구사항을 충족해야 합니다.

• ISO 14644-1 Class 8 Environment

• 공기 중 입자의 총 질량이 입방 미터당 200마이크로그램 이하여야 합니다.

• ANSI/ISA 71.04-1985에서 심각도 레벨 G1

10미크론보다 작은 입자는 대부분의 데이터 처리 하드웨어에 해롭습니다. 전자 부품에 특히 위험한 가스에는 염소 혼합물, 암모니아 및 그 유도체, 황산화물, 가솔린 탄화수소 등이 있습니다. 적절한 하드웨어 노출 한계가 없으면 상태 노출 한계를 사용해야 합니다.

염소 처리수를 사용한 가습은 공기 중 염소의 주요 원인입니다. 가습을 위해 염소 처리수를 사용하는 경우 올바르게 설계된 탄소 필터를 사용하여 안전한 레벨의 공기 중 염소를 유지하십시오.

테이블 2-1 가스 제한 권장 사항

화학물질	ASHRAE	OSHA(PEL)	ACGIH	NIOSH
아세트산(CH3COOH)	정의되지 않음	10ppm	정의되지 않음	정의되지 않음
암모니아(NH)	3500µg/m3	350ppm	25ppm	정의되지 않음
염소(Cl)	2100µg/m3	31ppm (c)	정의되지 않음	0.5ppm (c)
염화수소(HCI)	정의되지 않음	5ppm (c)	정의되지 않음	정의되지 않음
황화수소(H2S)	50µg/m3	320ppm (c)	10ppm	10ppm
오존(O3)	235µg/m3	30.1ppm	정의되지 않음	정의되지 않음
가솔린 탄화수소(CnHn)	정의되지 않음	500ppm	75ppm	300ppm
이산화황(SO2)	80µg/m3	35ppm	2ppm	0.5ppm (c)
황산(H2SO4)	정의되지 않음	1ppm	정의되지 않음	1ppm (c)

기본적으로 따라야 할 몇 가지 예방 조치는 다음과 같습니다.

• 데이터 센터에 식음료를 허용하지 마십시오.

• 판지, 나무, 포장 재료는 데이터 센터 청정 구역에 보관하지 마십시오.

• 포장 상자에서 새 장비를 풀기 위한 별도의 구역을 마련하십시오.

• 데이터 센터에서 민감한 장비를 먼저 격리하지 않은 채 건설이나 시공 작업을 진행하지 마십시오. 석고와 석고판은 특히 장비에 손상을 입힙니다.

지진 등급

지진 내구성에 대한 요구사항은 전세계적으로 크게 다릅니다. 따라서 Oracle은 SL4000 라이브러리에 대한 표준 "지진" 기능을 제공하지 않습니다. 지진 문제가 있는 경우 현지 코드 및 요구사항에 익숙한 현지 전문가와 협력하는 것이 좋습니다. Professional Services에서도 이 작업과 관련하여 도움을 줄 수 있습니다.

주의:

자격을 갖춘 지진 전문가와 상의하여 지진 영역에 노출되는 부분을 확인하고 적절한 현장 준비를 거쳐야 합니다.

지진 활동 지역 내 현장의 경우 추가적인 안정성을 위해 라이브러리 위치를 영구적으로 수정하고자 할 수 있습니다. 라이브러리는 1/2인치 카트리지 볼트(장착 못)를 사용하여 라이브러리의 위치를 영구적으로 수정할 수 있도록 각 모듈의 바닥에 장착 구멍을 제공합니다.

전원 요구사항

전원 구성 개요를 참조하십시오.

폐기물 처리

모든 포장재 폐기에 대한 계획입니다. 현장에 쓰레기통 또는 재활용 상자가 제공되는지 또는 추가 비용으로 외부 업체에 폐기물 처리를 맡길지 결정하십시오.

소화 계획

라이브러리에는 소화 시스템이 제공되지 않지만, 각 모듈에는 5cm(2인치) 직경의 노즐 개구부가 있습니다(그림 2-2 참조). 노즐에 맞게 사용자정의하려는 경우 가로 세로 7cm(2.75인치) 및 1.2mm(0.048 인치) 두께의 덮개 판이 덮고 있는 개구부를 드릴로 뚫을 수 있습니다. Professional Services로부터 소화 계획과 관련된 도움을 받을 수 있습니다.

중요:

노즐은 로봇 기술 작동에 방해가 되지 않아야 하고 라이브러리로 1.9cm(0.75인치) 이상 돌출될 수 없습니다.

기본 모듈 안전 컨트롤러 카드의 커넥터를 사용하여 EPO(긴급 전원 차단) 시스템에 라이브러리를 연결할 수 있습니다(안전 컨트롤러 참조).

네트워킹

라이브러리와 호스트 소프트웨어 간 통신에 전용 보안 개인 네트워크를 사용하는 것이 좋습니다. 처리량을 최대화하고 리소스 경합을 최소화하기 위해서는 이더넷 허브 또는 스위치를 사용한 보안 개인 네트워크 연결이 필요합니다. 스위치를 자동 협상으로 설정해야 합니다. 각 외부 라이브러리 포트는 별도의 서브넷에 있어야 합니다. 네트워크 포트가 동일한 서브넷에 있을 경우 하나의 포트에만 연결할 수 있습니다.

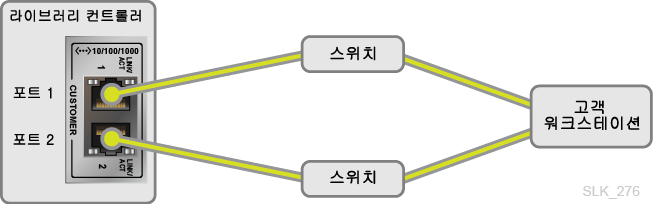

중복성을 위해 라이브러리 컨트롤러의 두 고객 포트에 연결

이중 TCP/IP를 사용하는 경우 물리적으로 떨어져 있으며 비스택형 스위치에 각 고객 포트를 연결하십시오. 두 고객 포트를 단일 물리적 스위치 또는 단일 논리적 스위치에 연결하면 고객 네트워크 포트의 작동이 중지될 수 있습니다.

다음 다이어그램은 라이브러리 GUI에 연결할 브라우저를 실행 중인 시스템 또는 직접 SCI 인터페이스를 사용하여 라이브러리를 제어하는 응용 프로그램을 실행 중인 서버가 "고객 워크스테이션"일 수 있는 구성 예를 보여줍니다.

참조

• 호스트 연결 옵션

케이블 배선

기본 및 드라이브 모듈 후면 도어의 상단과 하단에는 케이블 배선을 위한 개구부가 있습니다. 개구부는 2.5cm(1인치) X 73cm(29인치)입니다.

주:

후면 도어에서 도어 표면 하단 근처에는 2개의 사각 구멍이 있습니다. 이 구멍은 케이블 배선용이 아니라 PDU 켜기/끄기 스위치 액세스용입니다.

케이블을 배선할 때 전원, 라이브러리 제어 및 이더넷 케이블에 대한 위치를 포함해야 합니다. 가장 좋은 방법은 전원 케이블을 한 개구부를 통해 배선하고 신호 케이블을 다른 개구부를 통해 배선하는 것입니다.

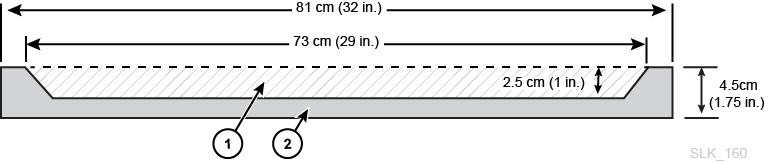

그림 2-3 도어 케이블 배선 개구부

1. 케이블 배선 영역

2. 후면 도어 상단 보기

AC 전원 케이블

전원 케이블에 대한 위치를 계획하고 연관된 회로 차단기에 대한 위치를 나열해야 합니다. 전원 구성에 적절한 케이블을 주문하십시오(AC 전원 공급원 옵션 참조).

라이브러리 네트워크 케이블

라이브러리는 62.5미크론 케이블 SAN(Storage Area Network)에 배치할 수 있습니다. 하지만 라이브러리를 네트워크에 연결하는 케이블은 50미크론 케이블이어야 합니다.

지원되는 최대 케이블 거리는 링크 속도, 광 섬유 유형(50 또는 62.5미크론) 및 라이브러리가 연결된 장치에 따라 결정됩니다. 일반적인 거리는 다음과 같습니다.

• 8Gbps = 62.5미크론의 경우 최대 21m(69피트), 50미크론의 경우 50m(164피트)

• 4Gbps = 62.5미크론의 경우 최대 70m(230피트), 50미크론의 경우 150m(492피트)

• 2Gbps = 62.5미크론의 경우 최대 150m(492피트), 50미크론의 경우 300m(984피트)

• 1Gbps = 62.5미크론의 경우 최대 175m(574피트), 50미크론의 경우 500m(1640피트)

라이브러리를 HBA(호스트 버스 어댑터)에 연결하는 경우 지원되는 케이블 길이는 해당 HBA 설명서를 참조하십시오.

대략적인 설치 시간

아래에 나열된 시간에는 라이브러리 초기화, 테스트, 감사 및 기능 업그레이드가 포함되지 않습니다. 자세한 내용은 Oracle 영업 담당자에게 문의하십시오.

모듈/구성요소	예상 시간(시간)	필요한 인원	총 인력 시간
기본(드라이브 8개, 표준)	3	2	6
드라이브 모듈(각각)	2	2	4
카트리지 모듈(각각)	2	2	4
장착 모듈 2개	2	2	4
액세스 모듈(각각)	2	2	4
CAP(각각)	1	2	2
테이프 드라이브(각 드라이브)	0.5	1	0.5
펌웨어	0.2	1	0.2
통합(케이블, 허브, 스위치, 연결)	8	1	8
테이프(각각)	0.02	1	다양함
소프트웨어 구성	2 ~ 8	1	다양함

초기 구성 마법사 정보

처음 라이브러리의 전원을 켜기 전에 다음 라이브러리 구성 정보를 수집하십시오. 라이브러리 GUI의 초기 구성 마법사를 완료하려면 다음 정보가 필요합니다.

• 공용 포트, 서비스 포트 및 OKM 포트(OKM을 사용 중인 경우)에 대한 IPv4 또는 IPv6 정보. 각 포트는 다른 서브넷에 있어야 합니다.

  • IPv4의 경우 IP 주소, 넷마스크 및 게이트웨이를 확인합니다.

  • IPv6의 경우 IP 주소, 접두어 길이 및 게이트웨이를 확인합니다.

• HTTP(기본값: 80) 및 HTTPS(기본값: 443) 수신 포트

• 라이브러리 시간대:

  • UTC를 사용하는지 아니면 지역별 설정을 사용하는지 확인합니다.

  • NTP 서버를 사용하는지 아니면 시간을 수동으로 설정하는지 확인합니다.

• 라이브러리 이름

• 원하는 시스템 셀 레이블 형식을 확인합니다(볼륨 레이블 형식 옵션 참조).

• 선택사항: 라이브러리 컨트롤러 공용 포트에 대한 DNS 정보

  • 도메인 이름

  • 최대 3개의 DNS 서버 주소

  주의:

  DNS를 사용하는 경우 구성 전 모든 DNS 서버 정보가 올바르며 고객 포트에 유효한 링크가 있는지 확인하십시오. 잘못된 DNS 정보를 사용할 경우 라이브러리를 시작하는 데 2시간이 걸릴 수 있습니다.
