D 交換ユニット

この付録では、Recovery Applianceの交換ユニットをリストします。この付録には、次の項があります。

• 「保証範囲について」

• 「修理カテゴリの理解」

• 「LEDステータスの説明」

• 「計算サーバーの部品」

• 「ストレージ・サーバーの部品」

• 「InfiniBandスイッチの部品」

• 「Ciscoスイッチの部品」

• 「配電ユニットの部品」

• 「Recovery Applianceのケーブルおよびケーブル・アクセサリ」

保証範囲について

Oracle Premier Support for Systemsで保証されている場合、すべての交換可能部品はフィールド交換可能ユニット(FRU)です。Oracleフィールド・エンジニアは交換部品をインストールします。

修理カテゴリの理解

修理カテゴリでは、修理の潜在的な影響について説明します。表D-1に、カテゴリおよび処理を示します。

表D-1 Recovery Applianceの修理カテゴリ

カテゴリ	説明	例
Hot Swap(HS)	修理部品がホット・スワップ可能なので、ホスト・システムを停止しないで交換できます。データ保護のために交換の前後にコマンドが必要になる場合があります。	ディスク ファン 電源
Infrastructure Repair(IR)	Recovery Applianceラック内の接続コンポーネントの修理。ラックの停止時間はありませんが、個別のコンポーネントに停止時間が必要になる場合があります。	イーサネット・スイッチ 外部ケーブル InfiniBandスイッチ
計算サーバー・オフライン(DBO)	部品の修理では、1つの計算サーバーを停止する必要があります。ラックの停止時間は必要ありませんが、個々のサーバーに停止時間が必要になり、一時的にクラスタの外部で処理される場合があります。 現在サーバーを実行している場合、停止する必要があります。「サーバーの電源切断」を参照してください。 Oracle Enterprise Manager Grid Controlを使用してシステムをモニターする場合、ターゲットをブラックアウト状態にして不要なアラートを回避します。詳細は、Oracle Enterprise Manager管理に関する項を参照してください。	メモリー PCIeカード PDU プロセッサ システム・ボード
ストレージ・サーバー・オフライン(EBO)	部品の修理では、ラック内の1つのストレージ・サーバーを停止する必要があります。ラックの停止時間は必要ありませんが、個々のサーバーに停止時間が必要になり、一時的にクラスタの外部で処理される場合があります。システムでデータの冗長性を維持するためにリバランスされる際、一時的にパフォーマンスが影響を受ける場合があります。 現在サーバーを実行している場合、停止する必要があります。「サーバーの電源切断」を参照してください。 Oracle Enterprise Manager Grid Controlを使用してシステムをモニターする場合、ターゲットをブラックアウト状態にして不要なアラートを回避します。詳細は、Oracle Enterprise Manager管理に関する項を参照してください。	メモリー PCIeカード プロセッサ システム・ボード

LEDステータスの説明

この項では、LEDについて説明します。

Oracle Server LED

表D-2では、計算サーバーおよびストレージ・サーバーで障害を示す可能性があるLEDステータス・インジケータを示します。

表D-2 Oracle ServerのLEDステータスの説明

コンポーネント	LEDステータス
一般ステータス	各サーバーの前面パネルと背面パネルには、次のLEDがあります。 要点検(黄) 消灯は、正常に動作していることを示します。 点灯は、サーバーに障害が発生したことを示します。 電源/OK (緑) 点灯は、サーバーの電源が投入されていることを示します。 ゆっくりとした点滅は、サーバーが起動中であることを示します。 規則的な点滅は、スタンバイ電源は入っていますが、シャーシ電源は切れていることを示します。 消灯は、AC電源がないか、Oracle ILOMが完全に起動していないことを示します。
ファン	各ファン・モジュールには2色のLEDが1つあり、トップ・カバーのファン・ドアを開くと見えるようになっています。 ファン・ステータス(黄/緑) 黄色は、ファン・モジュールに障害があることを示します。システムがファン・モジュールの障害を検出した場合、前面および背面パネルの要点検LEDも点灯します。 緑色は、システムに電源が投入されており、ファン・モジュールが正常に動作していることを示します。
ドライブ	ストレージ・ドライブとブート・ドライブには、次のLEDがあります。 要点検(黄) 消灯は、正常に動作していることを示します。 点灯は、ドライブに障害が発生したことを示します。 OK/動作(緑) 点灯は、正常に動作が停止していることを示します。 規則的な点滅は、正常に動作していることを示します。 消灯は、電源が切断されているか、システムでドライブを認識できないことを示します。
電源	各電源には、次のLEDがあります。これらはサーバーの背面から確認できます。 要点検(黄) 消灯は、正常に動作していることを示します。 点灯は、電圧、電流、温度またはファンに関する電源の問題がシステムで検出されたことを示します。 AC OK/DC OK (緑) 点灯は、ACおよびDC電源が両方とも正常に動作していることを示します。 ゆっくりとした点滅は、入力AC電源が正常で、出力DC電源が無効であることを示します。 消灯は、入力AC電源が存在しないことを示します。

関連項目:

• 次のWebサイトの『Sun Server X4-2 Service Manual』のサーバーおよびコンポーネントのステータス・インジケータに関する項

  http://docs.oracle.com/cd/E36975_01/html/E38045/z4000be71405942.html#scrolltoc

• 次のWebサイトの『Sun Server X4-2L Service Manual』のサーバーおよびコンポーネントのステータス・インジケータに関する項

  http://docs.oracle.com/cd/E36974_01/html/E38145/z40003ec1405942.html#scrolltoc

Sun Datacenter InfiniBand Switch 36のLED

表D-3では、Sun Datacenter InfiniBand Switch 36で障害を示す可能性があるLEDステータス・インジケータを示します。

表D-3 Sun InfiniBand Switch LEDステータスの説明

コンポーネント	LEDステータス
シャーシ	背面パネルの左側には、次のLEDがあります。 注意(黄) 点灯は、障害が発生したことを示します。 消灯は、正常に動作していることを示します。 点滅は機能していないことを示します。 OK (緑) 点灯は、正常に動作していることを示します。 消灯は、スイッチがオフであるか、初期化中であることを示します。 点滅は機能していないことを示します。
リンク・ステータス	背面パネルのデータ・ケーブル・コネクタの近くには、リンク・ステータスLEDがあります。 リンク(緑) 点灯は、リンクが確立されていることを示します。 消灯は、リンクが切断されていることを示します。 点滅は、シンボル・エラーの存在を示します。
ネットワーク管理ポート	背面パネルのネットワーク管理コネクタには、次のLEDがあります。 リンク速度(黄/緑): 緑色の点灯は、1000BASE-Tリンクを示します。 黄色の点灯は、100BASE-Tリンクを示します。 オフはリンクがないことを示します。 点滅は機能していないことを示します。 動作(緑): 点滅は、パケット・アクティビティを示します。 オンは機能していないことを示します。 オフはアクティビティがないことを示します。
電源	シャーシの前面の電源には、次のLEDがあります。 注意(黄) 点灯は、障害が発生し、12VDCが停止していることを示します。 消灯は、正常に動作していることを示します。 点滅は機能していないことを示します。 OK (緑) 点灯は、12VDCを示します。 消灯は、DC電圧が存在しないことを示します。 点滅は機能していないことを示します。 AC LED (緑) 点灯は、AC電源が供給されていることを示します。 消灯は、AC電源が存在しないことを示します。 点滅は機能していないことを示します。
ファン	シャーシの前面の吸気口には、次のLEDがあります。 FT 点灯は、ファンに問題があることを示します。 消灯は、正常に動作していることを示します

関連項目:

次のWebサイトの『Sun Datacenter InfiniBand Switch 36 Service Manual』のLEDの識別に関する項

http://docs.oracle.com/cd/E26698_01/html/E26434/z40000fe1394411.html

「計算サーバーの部品」

次の各項では、Recovery Appliance計算サーバーの交換部品を示します。

• Oracle Server X6-2およびX5-2の部品

• Sun Server X4-2の部品

Oracle Server X7 Oracle Database Serverの部品

次の図に、Oracle Server X7 Oracle Database Serverの前面図を示します。

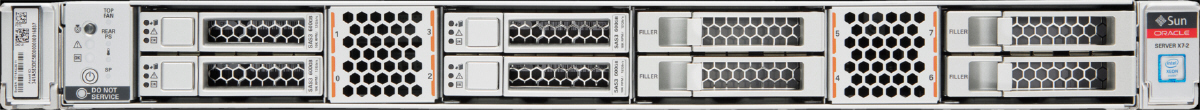

図D-1 Oracle Server X7 Oracle Database Serverの前面図

「図D-1 Oracle Server X7 Oracle Database Serverの前面図」の説明

次の画像は、Oracle Serverの背面図を示しています。

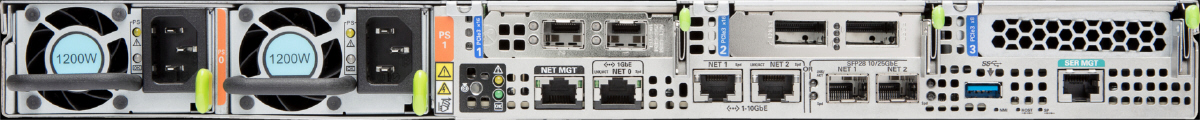

図D-2 X7 Oracle Database Serverの背面図

「図D-2 X7 Oracle Database Serverの背面図」の説明

次の表に、X7 Oracle Serverの交換部品を示します。この表は、基本保証がある場合にのみ参照してください。Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUとみなされます。

表D-4 Oracle Server X7 Oracle Database Serverの交換部品

部品番号	説明	修理カテゴリ	基本保証の範囲	修理手順
350-1719	構成部品、スリム・レール、1U-2Uスナップイン	DBO	CRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はRecovery Applianceサービスの停止を参照してください。 Oracle Server X7-2サービス・マニュアルのサーバーのラックへの再取付けに関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqrpu.html#scrolltoc)を参照してください
370-5621	3ボルトのリチウム電池	DBO	FRU	Oracle Server X7-2サービス・マニュアルのバッテリのサービス(CRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqviw.html#scrolltoc)を参照してください
7093015	ドライブ、600GB 10K、SAS2、SFF	DBO	FRU	Oracle Server X7-2サービス・マニュアルのストレージ・ドライブのサービス(CRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gquak.html#scrolltoc)を参照してください
7322171	ケーブル、インターロック、125mm	DBO	FRU	Oracle Server X7-2サービス・マニュアルのその他のケーブルのサービスに関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvev.html#scrolltoc)を参照してください
7046442	構成部品、デュアル40Gb/Sec (4x) QDR InfiniBandホスト・チャネル・アダプタ・モジュールM3	DBO	CRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はRecovery Applianceサービスの停止を参照してください。 Oracle Server X7-2サービス・マニュアルのPCIeカードのサービス(CRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvjk.html#scrolltoc)を参照してください InfiniBandスイッチの構成を参照してください
7051223	構成部品、デュアル25GbE SFP28 LP、X8 PCIe 3.0、RoHS:Y	DBO	CRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はRecovery Applianceサービスの停止を参照してください。 Oracle Server X7-2サービス・マニュアルのPCIeカードのサービス(CRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvjk.html#scrolltoc)を参照してください
7328735	ヒート・シンク、CPU 1U	DBO	FRU	Oracle Server X7-2サービス・マニュアルのプロセッサのサービス(FRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqtmk.html#scrolltoc)を参照してください
7343599	構成部品、ライザー、1スロット、1U	DBO	FRU	Oracle Server X7-2サービス・マニュアルのPCIeライザーのサービス(CRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvft.html#scrolltoc)を参照してください
7330698	DIMM、32GB、RDIMM、DDR4、2666	DBO	CRU	Oracle Server X7-2サービス・マニュアルのDIMMのサービス(CRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvkr.html#scrolltoc)を参照してください
7333459	電源、AC、A266、F、12V、1200W	HS	CRU	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。 サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納すると、両方の電源にアクセスできます。 Oracle Server X7-2サービス・マニュアルの電源供給のサービス(CRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqunc.html#scrolltoc)を参照してください CMAを交換します。
7332895	HBA、12GB SAS PCIe 16ポートRAID (フラッシュ・モジュールとともに内蔵)	DBO	FRU	Oracle Server X7-2サービス・マニュアルの内蔵HBAカードおよびHBAスーパーキャパシタのサービス(FRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvmq.html#scrolltoc)を参照してください
7086345	構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA	DBO	FRU	Oracle Server X7-2サービス・マニュアルの内蔵HBAカードおよびHBAスーパーキャパシタのサービス(FRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvmq.html#scrolltoc)を参照してください
7340897	ケーブル、SAS3 - HBA	DBO	CRU	Oracle Server X7-2サービス・マニュアルの内蔵HBAケーブルのサービスに関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvav.html#scrolltoc)を参照してください
7331123	4連ファン・モジュール	HS	CRU	Oracle Server X7-2サービス・マニュアルのファン・モジュールのサービス(CRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gquhg.html#scrolltoc)を参照してください
7095106	CPU、P-8160、2.1GHz、150W、24コア、(SR3B0)	DBO	FRU	Oracle Server X7-2サービス・マニュアルのプロセッサのサービス(FRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqtmk.html#scrolltoc)を参照してください
7341145	構成部品、8スロットのディスク・バックプレーンSAS3、1U	DBO	FRU	Oracle Server X7-2サービス・マニュアルのディスク・バックプレーンのサービス(FRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvap.html#scrolltoc)を参照してください
7317636	構成部品、マザーボード、1U	DBO	FRU	Oracle Server X7-2サービス・マニュアルのマザーボードのサービス(FRU)に関する項(http://docs.oracle.com/cd/E72435_01/html/E72445/gqvfa.html#scrolltoc)を参照してください サーバーの再起動後、[F2]を押します。 起動順序を設定します。

Oracle Server X6-2およびX5-2の部品

図D-3に、Oracle Server X6-2またはX5-2の前面図を示します。

図D-3 Oracle Server X6-2またはX5-2の前面図

「図D-3 Oracle Server X6-2またはX5-2の前面図」の説明

図D-4に、Oracle Server X6-2またはX5-2の背面図を示します。

図D-4 Oracle Server X6-2またはX5-2の背面図

「図D-4 Oracle Server X6-2またはX5-2の背面図」の説明

表D-5に、Oracle Server X6-2計算サーバーの交換部品を示します。特に記載のないかぎり、修理手順は『Oracle Server X6-2サービス・マニュアル』に記載されている手順です。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-5 Oracle Server X6-2計算サーバーの交換部品

部品番号	説明	修理カテゴリ	修理手順
350-1719	構成部品、スリム・レール、1U-2U、スナップイン	DBO	サーバーを実行している場合、正常に停止します。「Recovery Applianceの停止」を参照してください。 次のWebサイトのラックへのサーバーの再インストールに関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40004191003899.html
370-5621	3ボルトのリチウム電池	DBO	次のWebサイトの電池の処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40003f01423753.html
542-0287	ドライブ、600GB 10K、SAS2、SFF	DBO	次のWebサイトのストレージ・ドライブ(CRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40000091011460.html
7014226	ケーブル、インターロック、125mm	DBO	次のWebサイトの電源、FIM、ディスク・バックプレーン・データおよびDVDケーブルの処理に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/gnyov.html
7046442	構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ	DBO	サーバーを実行している場合、正常に停止します。「Recovery Applianceの停止」を参照してください。 次のWebサイトのPCIeカードの処理に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40000f91037409.html InfiniBand構成を確認します。次のWebサイトのInfiniBandネットワーク構成の確認に関する項を参照してください。 http://docs.oracle.com/cd/E50790_01/doc/doc.121/e51951/components.htm#DBMMN21155 次のコマンドを使用して、新しいハードウェアがハードウェアとファームウェアの要件に準拠していることを確認します。 /opt/oracle.SupportTools/CheckHWnFWprofile
7051223	構成部品、Dual 10GbE SFP+LP、X8 PCIe 2.0、RoHS:Y	DBO	次のWebサイトのSun Dual 10GbE SFP+ PCIe 2.0ロープロファイル・アダプタ・ユーザーズ・ガイドを参照してください。 http://docs.oracle.com/cd/E19407-01/820-7898-11/index.html 次のWebサイトのPCIeカードの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40000f91037409.html
7067728	ヒート・シンク、CPU 1U	DBO	次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40001d31037480.html
7077680	構成部品、ライザー、2S、1U	DBO	次のWebサイトのPCIeライザーの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40000f91037394.html
7078072	DIMM、32GB、RDIMM、DDR4、2400	DBO	次のWebサイトのDIMMの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40003f01425075.html
7079395	電源、AC、A256、F、12V、600W	HS	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。 両方の電源にアクセスするには、サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納します。 次のWebサイトの電源の処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40000091014153.html CMAを交換します。
7081071	構成部品、ライザー、単一スタック、1U	DBO	次のWebサイトのPCIeライザーの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40000f91037394.html
7085209	HBA、12GB SAS PCIe 8ポートRAID (フラッシュ・モジュールとともに内蔵)	DBO	次のWebサイトの内部HBAカードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/goeht.html
7086345	構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA	DBO	次のWebサイトの内部HBAカードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/goeht.html
7086346	ケーブル、スーパー・キャップ、620M、6ピン、ストレート、SAS3 HBA	DBO	次のWebサイトの内部HBA SASケーブル構成部品の処理に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40003eb1420346.html
7089073	ファン・モジュール	HS	次のWebサイトのファン・モジュールの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40000091014194.html
7095106	CPU、E5-2699 v4、2.2GHz、145W、22コア、C-1 (SR1XD)	DBO	次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40001d31037480.html
7097205	構成部品、8DBP、1U/2U	DBO	次のWebサイトのディスク・バックプレーン(FRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40011771417642.html
7098505	構成部品、マザーボード、1U	DBO	次のWebサイトのマザーボードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62159_01/html/E62171/z40011771418436.html サーバーの再起動後、[F2]を押します。 起動順序を設定します。

表D-6に、Oracle Server X5-2計算サーバーの交換部品を示します。特に記載のないかぎり、修理手順はOracle Server X5-2サービス・マニュアルに記載されている手順です。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-6 Oracle Server X5-2計算サーバーの交換部品

部品番号	説明	修理カテゴリ	修理手順
350-1719	構成部品、スリム・レール、1U-2U、スナップイン	DBO	サーバーを実行している場合、正常に停止します。「Recovery Applianceの停止」を参照してください。 次のWebサイトのラックへのサーバーの再インストールに関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40004191003899.html
370-5621	3ボルトのリチウム電池	DBO	次のWebサイトの電池の処理に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40003f01423753.html
542-0287	ドライブ、600GB 10K、SAS2、SFF	DBO	次のWebサイトのストレージ・ドライブ(CRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40000091011460.html
7014226	ケーブル、インターロック、125mm	DBO	次のWebサイトの電源、FIM、ディスク・バックプレーン・データおよびDVDケーブルの処理に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/gnyov.html
7046442	構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ	DBO	サーバーを実行している場合、正常に停止します。「Recovery Applianceの停止」を参照してください。 次のWebサイトのPCIeカードの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40000f91037409.html InfiniBand構成を確認します。次のWebサイトのInfiniBandネットワーク構成の確認に関する項を参照してください。 http://docs.oracle.com/cd/E50790_01/doc/doc.121/e51951/components.htm#DBMMN21155 次のコマンドを使用して、新しいハードウェアがハードウェアとファームウェアの要件に準拠していることを確認します。 /opt/oracle.SupportTools/CheckHWnFWprofile
7051223	構成部品、Dual 10GbE SFP+LP、X8 PCIe 2.0、RoHS:Y	DBO	次のWebサイトのSun Dual 10GbE SFP+ PCIe 2.0ロープロファイル・アダプタ・ユーザーズ・ガイドを参照してください。 http://docs.oracle.com/cd/E19407-01/820-7898-11/index.html 次のWebサイトのPCIeカードの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40000f91037409.html
7067728	ヒート・シンク、CPU 1U	DBO	次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40001d31037480.html
7077680	構成部品、ライザー、2S、1U	DBO	次のWebサイトのPCIeライザーの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40000f91037394.html
7078072	DIMM、32GB、LRDIMM、DDR4、2133	DBO	次のWebサイトのDIMMの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40003f01425075.html
7079395	電源、AC、A256、F、12V、600W	HS	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。 両方の電源にアクセスするには、サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納します。 次のWebサイトの電源の処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40000091014153.html CMAを交換します。
7081071	構成部品、ライザー、単一スタック、1U	DBO	次のWebサイトのPCIeライザーの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40000f91037394.html
7085209	HBA、12GB SAS PCIe 8ポートRAID (フラッシュ・モジュールとともに内蔵)	DBO	次のWebサイトの内部HBAカードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/goeht.html
7086345	構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA	DBO	次のWebサイトの内部HBAカードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/goeht.html
7086346	ケーブル、スーパー・キャップ、620M、6ピン、ストレート、SAS3 HBA	DBO	次のWebサイトの内部HBA SASケーブル構成部品の処理に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40003eb1420346.html
7089073	ファン・モジュール	HS	次のWebサイトのファン・モジュールの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40000091014194.html
7095106	CPU、E5-2699 v3、2.3GHz、145W、18コア、C-1 (SR1XD)	DBO	次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40001d31037480.html
7097205	構成部品、8DBP、1U/2U	DBO	次のWebサイトのディスク・バックプレーン(FRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40011771417642.html
7098505	構成部品、マザーボード、1U	DBO	次のWebサイトのマザーボードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41059_01/html/E48320/z40011771418436.html サーバーの再起動後、[F2]を押します。 起動順序を設定します。

Sun Server X4-2の部品

図D-5に、Sun Server X4-2の前面図を示します。

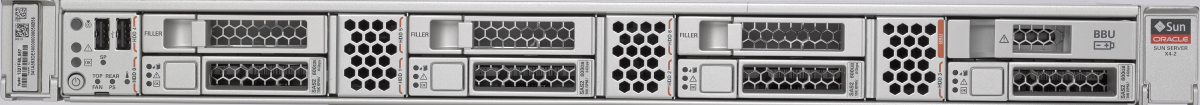

図D-5 Sun Server X4-2の前面図

「図D-5 Sun Server X4-2の前面図」の説明

図D-6に、Sun Server X4-2の背面図を示します。

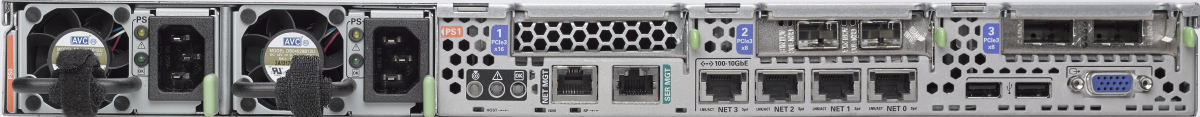

図D-6 Sun Server X4-2の背面図

「図D-6 Sun Server X4-2の背面図」の説明

表D-7に、Sun Server X4-2計算サーバーの交換部品を示します。特に記載のないかぎり、修理手順はSun Server X4-2サービス・マニュアルに記載されている手順です。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-7 Sun Server X4-2計算サーバーの交換部品

部品番号	説明	修理カテゴリ	修理手順
7013526	ファン・モジュール	HS	次のWebサイトの『Sun Server X4-2 Service Manual』のファン・モジュールのサービスに関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40000091014194.html#scrolltoc
7018701	DIMM、16GB、DDR3、2RX4、1600、1.35V	DBO	次のWebサイトのDIMMの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40003f01425075.html#scrolltoc
7020774	ヒート・シンク、CPU 1U、60mm FIN	DBO	次のWebサイトのストレージ・ドライブ(CRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40000091011460.html#scrolltoc
7023303	デュアル16ギガビット/秒 ファイバ・チャネル / 10 GbS FCoEホスト・アダプタ、QLogic		次のWebサイトのPCIeスロット1または2でのPCIeカードの取付けに関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40007611438967.html#scrolltoc
7027478	ディスク・バックプレーン、RoHS:Y	DBO	次のWebサイトのディスク・バックプレーン(FRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40011771417642.html#scrolltoc
7039841	前面のインジケータ・モジュール	DBO	次のWebサイトのPCIeライザーの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40011771417642.html#scrolltoc
7046442	構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ	DBO	現在サーバーを実行している場合、停止します。「サーバーの電源切断」を参照してください。 次のWebサイトのPCIeカードの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40000f91037409.html#scrolltoc 「Recovery Applianceのネットワークへの接続」を参照してください。 次のコマンドを使用して、新しいハードウェアがハードウェアとファームウェアの要件に準拠していることを確認します。 /opt/oracle.SupportTools/CheckHWnFWprofile
7047503	構成部品、6GB、SAS RAIDディスクPCIe HBA、RoHS:Y	DBO	次のWebサイトのストレージ・ドライブの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40000091011460.html#scrolltoc
7048707	構成部品、ライザー、ダブル・スタック	DBO	次のWebサイトのPCIeライザーの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40011771417642.html#scrolltoc
7048710	1スロットのPCI Expressライザー構成部品	DBO	次のWebサイトのPCIeライザーの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40011771417642.html#scrolltoc
7051223	構成部品、Dual 10GbE SFP+LP、X8 PCIe 2.0、RoHS:Y	DBO	次のWebサイトのSun Dual 10GbE SFP+ PCIe 2.0ロープロファイル・アダプタ・ユーザーズ・ガイドを参照してください。 http://docs.oracle.com/cd/E19407-01/820-7898-11/index.html
7057184	構成部品、バッテリ・キャリア・リモート	HS	「計算サーバーのディスク・コントローラBBUの交換」
7058153	構成部品、マザーボード、X4-2	DBO	次のWebサイトのマザーボードの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40011771418436.html#scrolltoc サーバーの再起動後、[F2]を押します。 起動順序を設定します。
7060020	ユニバーサル・アップグレード・リモート・バッテリ・キット	EBO	「計算サーバーのディスク・コントローラBBUの交換」
7060951	電源、AC、A256、F、12V、600W	HS	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。 両方の電源にアクセスするには、サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納します。 次のWebサイトの電源の処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40000091014153.html#scrolltoc CMAを交換します。
7069232	CPU、E5-2697 v2、12コア、2.7GHz	DBO	次のWebサイトのプロセッサの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36975_01/html/E38045/z40001d31037480.html#scrolltoc

関連項目:

次のWebサイトのSun Server X4-2サービス・アニメーションに関する項を参照してください。

http://docs.oracle.com/cd/E36975_01/html/E49470/index.html

「ストレージ・サーバーの部品」

次の各項では、Recovery Applianceストレージ・サーバーの交換部品を示します。

• Oracle Server X6-2LおよびX5-2Lの部品

• Sun Server X4-2Lの部品

Oracle Exadata Storage Server X7-2 High Capacity Serverの部品

次の図に、Oracle Exadata Storage Server X7-2 High Capacity Serverの前面図を示します。

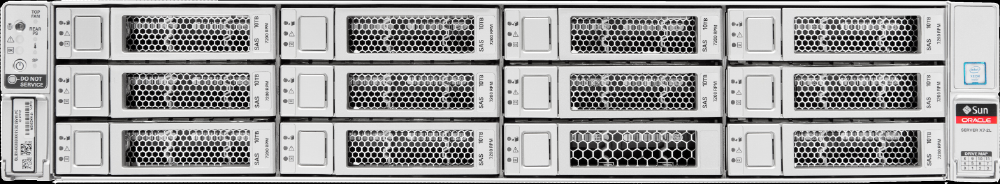

図D-7 Oracle Exadata Storage Server X7-2 High Capacity Serverの前面図

「図D-7 Oracle Exadata Storage Server X7-2 High Capacity Serverの前面図」の説明

次の図に、Oracle Exadata Storage Server X7-2 High Capacity Serverの背面図を示します。

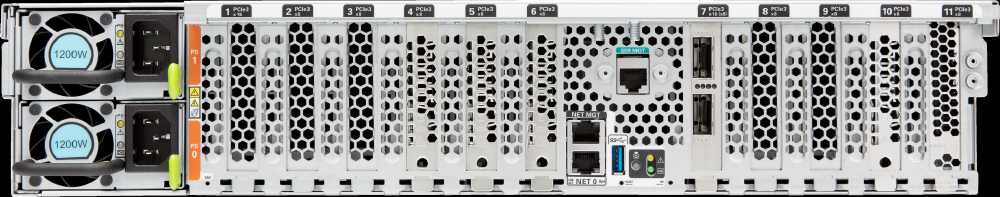

図D-8 Oracle Exadata Storage Server X7-2 High Capacity Serverの背面図

「図D-8 Oracle Exadata Storage Server X7-2 High Capacity Serverの背面図」の説明

次の表に、Oracle Exadata Storage Server X7-2 High Capacity Serverの交換部品を示します。この表は、基本保証がある場合にのみ参照してください。Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUとみなされます。

表D-8 Oracle Exadata Storage Server X7-2 High Capacity Serverの交換部品

部品番号	説明	修理カテゴリ	基本保証の範囲	修理手順
350-1719	構成部品、1U-2Uスナップイン、スリム・レール・ラック	EBO	CRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はRecovery Applianceサービスの停止を参照してください。 Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのサーバーのラックへの再取付けに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqqca.html#scrolltoc)を参照してください
370-5621	3ボルトのリチウム電池	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのバッテリのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtff.html#scrolltoc)を参照してください
7322171	インジケータ構成部品、LFIM	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルの前面LEDインジケータ・モジュールのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtpg.html#scrolltoc)を参照してください
7341141	12スロット・バックプレーン構成部品	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのディスク・バックプレーンのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtsb.html#scrolltoc)を参照してください
7333459	電源、A266、1200ワット、AC入力	HS	FRU	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。 サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納すると、両方の電源にアクセスできます。 Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルの電源供給のサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtag.html#scrolltoc)を参照してください CMAを交換します。
7322166	ファン構成部品、2U	HS	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのファン・モジュールのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtak.html#scrolltoc)を参照してください
7046442	構成部品、デュアル40Gb/Sec (4x) QDR InfiniBandホスト・チャネル・アダプタ・モジュールM3	EBO	FRU	現在サーバーを実行している場合、正常に停止する必要があります。詳細はRecovery Applianceサービスの停止を参照してください。 Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのPCIeカードのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtcq.html#scrolltoc)を参照してください InfiniBandスイッチの構成を参照してください 次のコマンドを使用して、新しいハードウェアがハードウェアおよびファームウェアの仕様を満たしていることを確認します。 /opt/oracle.SupportTools/CheckHWnFWprofile
7322160	ヒート・シンク、CPU	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのプロセッサ(FRU)のサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtmk.html#scrolltoc)を参照してください
7332759	構成部品、ドライブ、10TB、3.5インチ、SAS/7200rpm	HS	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのストレージ・ドライブのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtcs.html#scrolltoc)を参照してください
7330697	DIMM、16GB、RDIMM、DDR4、2666	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのDIMMSのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtcm.html#scrolltoc)を参照してください
7332895	HBA、12 Gbps SAS PCIe 16ポート内部RAID (フラッシュ・モジュール装備)	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルの内蔵HBAカードおよびHBAスーパーキャパシタのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtjv.html#scrolltoc)を参照してください
7086345	HBA構成部品、スーパー・キャパシタ、13.5V、6.4F、SAS3 HBA	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルの内蔵HBAカードおよびHBAスーパーキャパシタのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtjv.html#scrolltoc)を参照してください
7315464	SAS-3データ・ケーブル・アセンブリ	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのSASケーブルのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqthb.html#scrolltoc)を参照してください
7341587	M.2、150GB、SATA、22x80mm、SSD、INTEL、DC S3520	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルの内蔵M.2 Flash SSDのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/grlly.html#scrolltoc)を参照してください
7335943	6.4TBフラッシュ・アクセラレータF640 NVMeカード	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのPCIeカードのサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtcq.html#scrolltoc)を参照してください
7347511	CPU、XEON S-4114、2.2G、85W、10コア、(SR3GK)	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのプロセッサ(FRU)のサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtmk.html#scrolltoc)を参照してください
7335280	システム・ボード構成部品	EBO	FRU	Oracle Exadata Storage Server X7-2 EF and HCサービス・マニュアルのマザーボード構成部品のサービスに関する項(http://docs.oracle.com/cd/E72463_01/html/E72479/gqtwc.html#scrolltoc)を参照してください

Oracle Server X6-2LおよびX5-2Lの部品

図D-9に、Oracle Server X6-2LまたはX5-2Lの前面図を示します。ハード・ドライブには、左下から始まり左から右へと番号が付けられます。下段のドライブの番号は0、1、2および3です。中段のドライブの番号は4、5、6および7です。上段のドライブの番号は8、9、10および11です。

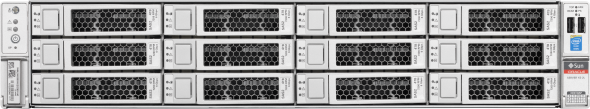

図D-9 Oracle Server X6-2LまたはX5-2Lの前面図

「図D-9 Oracle Server X6-2LまたはX5-2Lの前面図」の説明

図D-10に、Oracle Server X6-2LまたはX5-2Lストレージ・サーバーの背面図を示します。

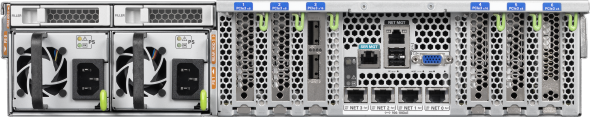

図D-10 Oracle Server X6-2LまたはX5-2Lの背面図

「図D-10 Oracle Server X6-2LまたはX5-2Lの背面図」の説明

表D-9に、Oracle Server X6-2Lの交換部品を示します。特に記載のないかぎり、修理手順は『Oracle Server X6-2Lサービス・マニュアル』に記載されている手順です。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-9 Oracle Server X6-2Lストレージ・サーバーの交換部品

部品番号	説明	修理カテゴリ	修理手順
350-1719	構成部品、1U-2Uスナップイン、スリム・レール・ラック	EBO	サーバーを現在実行している場合、正常に停止します。「Recovery Applianceの停止」を参照してください。 次のWebサイトのラックへのサーバーの再インストールに関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40004191003899.html
370-5621	3ボルトのリチウム電池	EBO	次のWebサイトの電池の処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40000f91037456.html
7014226	ケーブル、インターロック、125mm	EBO	次のWebサイトのSASケーブルの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/baecfjbc.html
7017231	インジケータ構成部品、右	EBO	次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40001d31014236.html
7023515	ディスク・バックプレーン構成部品、2背面	EBO	次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40007ac1419009.html
7044130	電源、A258、1000W、AC入力	HS	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。 両方の電源にアクセスするには、サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納します。 次のWebサイトの電源の処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40000091014153.html CMAを交換します。
7045042	ファン構成部品、2U、80 x 80、Ferrite、center_rotate	HS	次のWebサイトのファン・モジュールの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40000091014194.html
7046442	構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ	EBO	サーバーを実行している場合、正常に停止します。「Recovery Applianceの停止」を参照してください。 次のWebサイトのPCIeカードの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40000f91037409.html 次のコマンドを使用して、新しいハードウェアがハードウェアとファームウェアの要件に準拠していることを確認します。 /opt/oracle.SupportTools/CheckHWnFWprofile
7064884	ヒート・シンク、CPU	EBO	次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40001d31037480.html
7066824	構成部品、ドライブ、8TB、3.5インチ、SAS/7200rpm	HS	次のWebサイトのストレージ・ドライブと背面ドライブの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40000091011460.html
7069337	構成部品、バックプレーン、12X3.5、W/SAS拡張、2U	EBO	次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40007ac1419009.html
7078070	DIMM、16GB、RDIMM、DDR4、2400	EBO	次のWebサイトのDIMMの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/ceicjagi.html
7085209	HBA、12GB SAS PCIe 8ポートRAID (フラッシュ・モジュールとともに内蔵)	EBO	次のWebサイトのOracle Storage 12Gb/s SAS PCIe RAID HBAカードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/gocfy.html
7086345	構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA	EBO	次のWebサイトのOracle Storage 12Gb/s SAS PCIe RAID HBAカードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/gocfy.html
7086346	ケーブル、スーパー・キャップ、620M、6ピン、ストレート、SAS3 HBA	EBO	次のWebサイトのSASケーブルの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/baecfjbc.html
7090170	フラッシュ・ドライブ、MLC、OSA ID、USB、8GB	EBO	次のWebサイトの内部USBフラッシュ・ドライブの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/ceiicfbd.html
7090698	構成部品、3.2TB eMLCフラッシュF320 NVMeカード	EBO	次のサイトのOracle Flash Accelerator F320 PCIeカード・ユーザー・ガイドを参照してください。 http://docs.oracle.com/cd/E65386_01/html/E65387/goiip.html
7095102	CPU、E5-2630 V4、2.2G、85W、10コア、R-2 (SR206)	EBO	次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40001d31037480.html
7096185	構成部品、インジケータ、左	EBO	次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E62172_01/html/E62184/z40001d31014236.html
7098504	ASM、MOBOトレイ	EBO

表D-10に、Oracle Server X5-2Lの交換部品を示します。特に記載のないかぎり、修理手順はOracle Server X5-2Lサービス・マニュアルに記載されている手順です。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-10 Oracle Server X5-2Lストレージ・サーバーの交換部品

部品番号	説明	修理カテゴリ	修理手順
350-1719	構成部品、1U-2Uスナップイン、スリム・レール・ラック	EBO	サーバーを現在実行している場合、正常に停止します。「Recovery Applianceの停止」を参照してください。 次のWebサイトのラックへのサーバーの再インストールに関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40004191003899.html
370-5621	3ボルトのリチウム電池	EBO	次のWebサイトの電池の処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40000f91037456.html
7014226	ケーブル、インターロック、125mm	EBO	次のWebサイトのSASケーブルの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/baecfjbc.html
7017231	インジケータ構成部品、右	EBO	次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40001d31014236.html
7023515	ディスク・バックプレーン構成部品、2背面	EBO	次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40007ac1419009.html
7044130	電源、A258、1000W、AC入力	HS	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。 両方の電源にアクセスするには、サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納します。 次のWebサイトの電源の処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40000091014153.html CMAを交換します。
7045042	ファン構成部品、2U、80 x 80、Ferrite、center_rotate	HS	次のWebサイトのファン・モジュールの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40000091014194.html
7046442	構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ	EBO	サーバーを実行している場合、正常に停止します。「Recovery Applianceの停止」を参照してください。 次のWebサイトのPCIeカードの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40000f91037409.html 次のコマンドを使用して、新しいハードウェアがハードウェアとファームウェアの要件に準拠していることを確認します。 /opt/oracle.SupportTools/CheckHWnFWprofile
7064884	ヒート・シンク、CPU	EBO	次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40001d31037480.html
7066824	構成部品、ドライブ、4TB、3.5インチ、SAS/7200rpm	HS	次のWebサイトのストレージ・ドライブと背面ドライブの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40000091011460.html
7069337	構成部品、バックプレーン、12X3.5、W/SAS拡張、2U	EBO	次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40007ac1419009.html
7078070	DIMM、8GB、RDIMM、DDR4、2133	EBO	次のWebサイトのDIMMの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/ceicjagi.html
7085209	HBA、12GB SAS PCIe 8ポートRAID (フラッシュ・モジュールとともに内蔵)	EBO	次のWebサイトのOracle Storage 12Gb/s SAS PCIe RAID HBAカードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/gocfy.html
7086345	構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA	EBO	次のWebサイトのOracle Storage 12Gb/s SAS PCIe RAID HBAカードの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/gocfy.html
7086346	ケーブル、スーパー・キャップ、620M、6ピン、ストレート、SAS3 HBA	EBO	次のWebサイトのSASケーブルの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/baecfjbc.html
7090170	フラッシュ・ドライブ、MLC、OSA ID、USB、8GB	EBO	次のWebサイトの内部USBフラッシュ・ドライブの処理(CRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/ceiicfbd.html
7090698	構成部品、1.6TB eMLCフラッシュF160 NVMeカード、Aura 3.0 (LP BRKT付き)	EBO	次のサイトのOracle Flash Accelerator F160 PCIeカード・ユーザー・ガイドを参照してください。 http://docs.oracle.com/cd/E54943_01/html/E54947/index.html
7095102	CPU、E5-2630 V3、2.4G、85W、8コア、R-2 (SR206)	EBO	次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40001d31037480.html
7096185	構成部品、インジケータ、左	EBO	次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E41033_01/html/E48333/z40001d31014236.html
7098504	ASM、MOBOトレイ	EBO

Sun Server X4-2Lの部品

図D-11に、Sun Server X4-2Lの前面図を示します。ハード・ドライブには、左下から始まり左から右へと番号が付けられます。下段のドライブの番号は0、1、2および3です。中段のドライブの番号は4、5、6および7です。上段のドライブの番号は8、9、10および11です。

図D-11 Sun Server X4-2Lの前面図

「図D-11 Sun Server X4-2Lの前面図」の説明

図D-12に、Sun Server X4-2Lストレージ・サーバーの背面図を示します。

図D-12 Sun Server X4-2Lの背面図

「図D-12 Sun Server X4-2Lの背面図」の説明

表D-11に、Sun Server X4-2Lの交換部品を示します。特に記載のないかぎり、修理手順はSun Server X4-2Lサービス・マニュアルに記載されている手順です。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-11 Sun Server X4-2Lストレージ・サーバーの交換部品

部品番号	説明	修理カテゴリ	修理手順
371-5002	USBドライブ、4GB	EBO	次のWebサイトの『Sun Server X4-2L Service Manual』の内部USBフラッシュ・ドライブのサービスに関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/ceiicfbd.html#scrolltoc
7014226	ケーブル、インターロック、125mm	EBO	次のWebサイトのケーブルの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/baecfjbc.html#scrolltoc
7014391	エクスパンダ構成部品、2U	EBO	次のWebサイトのSASエクスパンダ・モジュールの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/ceieidja.html#scrolltoc
7017231	インジケータ構成部品、右	EBO	次のWebサイトの前面のLED/USBインジケータ・モジュールの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40001d31014236.html#scrolltoc
7018701	DIMM、16GB、DDR3、1600、2Rx4、1.35V	EBO	次のWebサイトのDIMMの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/ceicjagi.html#scrolltoc
7020486	DIMM、8GB、DDR3、1600、2Rx4、1.35V	EBO	次のWebサイトのDIMMの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/ceicjagi.html#scrolltoc
7020776	ヒートシンク、CPU、2U、60 MM FIN、RoHS:YU	EBO	次のWebサイトのストレージ・ドライブと背面ドライブの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40000091011460.html#scrolltoc
7023515	ディスク・バックプレーン構成部品、2背面	EBO	次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40007ac1419009.html#scrolltoc
7027479	ディスク・バックプレーン構成部品、4スロット3.5インチRoHS:Y	EBO	次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40007ac1419009.html#scrolltoc
7044130	電源、A258、1000ワットAC入力	HS	CMAの背面左側を取り外し、後方に動かして右方向に取り外します。 両方の電源にアクセスするには、サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納します。 次のWebサイトの電源の処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40000091014153.html#scrolltoc CMAを交換します。
7045042	ファン構成部品、2U、80 x 80、Ferrite、center_rotate	HS	次のWebサイトのファン・モジュールの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40000091014194.html#scrolltoc
7046442	構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ	EBO	現在サーバーを実行している場合、停止します。「サーバーの電源切断」を参照してください。 次のWebサイトのPCIeカードの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40000f91037409.html#scrolltoc 「Recovery Applianceのネットワークへの接続」を参照してください。 次のコマンドを使用して、新しいハードウェアがハードウェアとファームウェアの要件に準拠していることを確認します。 /opt/oracle.SupportTools/CheckHWnFWprofile
7047503	構成部品、6GB、SAS RAIDディスクPCIe HBA、RoHS:Y	DBO	次のWebサイトのストレージ・ドライブと背面ドライブの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40000091011460.html#scrolltoc
7048864	インジケータ構成部品、左、2U	EBO	次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40001d31014236.html#scrolltoc
7057184	構成部品、バッテリ・キャリア・リモート	HS	「ストレージ・サーバーのディスク・コントローラBBUの交換」
7058152	構成部品、マザーボード、X4-2L	EBO	次のWebサイトのマザーボード構成部品の処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40001d31037512.html#scrolltoc
7060020	ユニバーサル・アップグレード・リモート・バッテリ・キット	EBO	「ストレージ・サーバーのディスク・コントローラBBUの交換」
7069200	構成部品、800GB eMLCフラッシュPCIeカード	EBO	次のWebサイトのPCIeカードの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40000f91037409.html#scrolltoc
7069242	CPU、E5-2630 v2、6コア、2.6Ghz	EBO	次のWebサイトのプロセッサの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40001d31037480.html#scrolltoc
7070656	ディスク構成部品、1.2TB、SAS2	HS	次のWebサイトのストレージ・ドライブと背面ドライブの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40000091011460.html#scrolltoc
7106353	4 TB 7200 RPM SAS HDD(ブラケット付属)	DBO	次のWebサイトのストレージ・ドライブと背面ドライブの処理に関する項を参照してください。 http://docs.oracle.com/cd/E36974_01/html/E38145/z40000091011460.html#scrolltoc

「InfiniBandスイッチの部品」

表D-12に、Recovery Applianceで使用されるInfiniBandスイッチの交換部品を示します。InfiniBandケーブルの詳細は、「Recovery Applianceのケーブルおよびケーブル・アクセサリ」を参照してください。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-12 InfiniBandスイッチの交換部品

部品番号	説明	修理カテゴリ	修理
300-2143	760ワットの電力、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
300-2299	760W AC入力電源	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
350-1312	Sun Datacenter InfiniBand Switch 36のファン・モジュール、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
350-1566	ファン・モジュール、1RU、Sanace、逆	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
371-2210	CR2032 3vバッテリ、RoHS:Y	IR	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
541-3495	Sun Datacenter InfiniBand Switch 36、RoHS:YL	IR	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
7052970	Sun Datacenter InfiniBand Switch 36、RoHS:YL	IR	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
7061031	ファン・モジュール、1RU、Sanace、逆	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html

「Ciscoスイッチの部品」

表D-13に、Recovery Applianceで使用されるCiscoスイッチの交換部品を示します。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-13 Ciscoスイッチの交換部品

部品番号	説明	修理カテゴリ	修理
7023685	Cisco Catalyst 4948スイッチ、RoHS:Y	IR	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)の第3章を参照してください
7024423	Cisco Catalyst 4948スイッチの電源、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)の第4章を参照してください
7024424	Cisco Catalyst 4948スイッチの冷却ファン、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)の第4章を参照してください

「配電ユニットの部品」

表D-14に、配電ユニット(PDU)の交換部品を示します。ケーブルおよび接続が複数ある場合は、配電ユニットの部品を交換する際にRecovery Applianceラックを停止することをお薦めします。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-14 配電ユニットの交換部品

部品番号	説明	修理カテゴリ	修理
180-2379	13A/250V直角IEC 320 Sheet E - IEC 320 C13コード、1メートル、RoHS:Y	HS	適用されません。
180-2380	13A/250V直角IEC 320 Sheet E - IEC 320 C13コード、2メートル、RoHS:Y	HS	適用されません。
371-4000	3相PDU: 15kV、5Pin、IEC309 32A、5PIN 230/400V、3相IP44、国際、RoHS:Y	IR	このガイドの「配電ユニットの交換」を参照してください。
371-4199	単相PDU、15kVA、3つの30A/250V 2極/3線式のNEMA L6-30Pプラグ、北米、RoHS:Y	IR	このガイドの「配電ユニットの交換」を参照してください。
371-4201	単相PDU、15kVA、3つの青色の32A/240Vの防沫構造の2極/3線式のIEC 60309プラグ、国際、RoHS:Y	IR	このガイドの「配電ユニットの交換」を参照してください。
371-5039	単相PDU: 22k VA Hubbell CS8265Cプラグ番号Xオプション	IR	このガイドの「配電ユニットの交換」を参照してください。
371-5040	単相PDU: 22k VA青色32A IEC 60309プラグ番号Xオプション	IR	このガイドの「配電ユニットの交換」を参照してください。
7051908	3相PDU: 15kVA、IEC309 60A、4PIN、250VAC、3相IP67、北米、RoHS:Y	IR	このガイドの「配電ユニットの交換」を参照してください。

「Recovery Applianceのケーブルおよびケーブル・アクセサリ」

表D-15に、Recovery Applianceの交換ケーブルおよびケーブル・アクセサリを示します。

注意:

Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。

表D-15 Recovery Applianceの交換ケーブル

部品番号	説明	修理カテゴリ	修理
350-1287	スリム・レール、CMA、ストレージ・サーバーの1U-2U	EBO	現在サーバーを実行している場合、正常に停止する必要があります。詳細は、「Recovery Applianceラックの電源の投入と切断」を参照してください。 次の場所の『Sun Fire X4170, X4270, and X4275 Servers Installation Manual』のケーブル管理アームの取付けに関する章を参照してください。 http://docs.oracle.com/cd/E19477-01/820-5827-13/rack_install.html#50614309_99582
350-1546	ケーブル管理アーム(CMA)1U、RoHS:Y、計算サーバー用	DBO	現在サーバーを実行している場合、正常に停止する必要があります。詳細は、「Recovery Applianceラックの電源の投入と切断」を参照してください。 次の場所の『Sun Fire X4170, X4270, and X4275 Servers Installation Manual』のケーブル管理アームの取付けに関する章を参照してください。 http://docs.oracle.com/cd/E19477-01/820-5827-13/rack_install.html#50614309_99582
350-1519	シリアル・ケーブル・キット、RoHS:Y、次の部品を含む USB - DB 9pin Mシリアル・ケーブル DB 9pin F - DB 9pin Fヌル・モデム・ケーブル	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
350-1637	ラベル構成部品、EV2、双方向、アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1638	ラベル構成部品、EV2、3方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1639	ラベル構成部品EV2、4方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1640	ラベル構成部品EV2、5方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1641	ラベル構成部品EV2、6方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1642	ラベル構成部品EV2、7方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
350-1643	ラベル構成部品EV2、8方向、サービス・アップグレード、ラベル	HS	「Recovery Appliance X4のラック内配線表」を参照してください。
530-4445	QSFP InfiniBandパッシブ銅ケーブル、10 GbE、3m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html 注意: ケーブルの交換時に冗長性が失われます。
530-4446	QSFP InfiniBandパッシブ銅ケーブル、10 GbE、5m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html 注意: ケーブルの交換時に冗長性が失われます。
530-4403	4x QSFP QDR InfiniBand銅ケーブル、2m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html 注意: ケーブルの交換時に冗長性が失われます。
530-4404	4x QSFP QDR InfiniBand銅ケーブル、3m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
530-4415	4x QSFP QDR InfiniBand銅ケーブル、5m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
530-4432	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、青、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)を参照してください
530-4433	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、10フィート、赤、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)を参照してください
530-4434	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、赤、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)を参照してください
530-4435	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、10フィート、黒、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)を参照してください
530-4436	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、黒、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)を参照してください
530-4437	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、オレンジ、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)を参照してください
530-4438	イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、10フィート、黒、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)を参照してください
530-4444	QSFP - QSFPパッシブ銅ケーブル、1m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
530-4445	QSFPパッシブ銅ケーブル、10GE、3m	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html
530-4502-01	イーサネット・ケーブル、Cat 5/5E、10フィート、青、RoHS:Y	HS	『Catalyst 4948E and Catalyst 4948E-F Switch Installation Guide』(http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst4900/4948E/installation/guide/4948E_ins.html)を参照してください
7015400	電源ケーブル、ジャンパ、SR2、2m C14RA、10A、C13	HS	このガイドの「配電ユニットの交換」を参照してください。
7042273	スリム・レール、ケーブル管理アーム、ストレージ・サーバーの1U-2U	EBO	現在サーバーを実行している場合、停止します。「Recovery Applianceの停止」を参照してください。 次のWebサイトの『Sun Server X4-2L Service Manual』の第2世代のケーブル管理アームの設置に関する項を参照してください http://docs.oracle.com/cd/E36974_01/html/E38145/z40000151427029.html#scrolltoc
7102869	パッシブ・ファイバInfiniBandケーブル、10m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html 注意: パッシブ・ファイバ・ケーブルごとにQSFP SRトランシーバ(部品番号X2124A-N)を2つ購入してください。
7102870	パッシブ・ファイバInfiniBandケーブル、20m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html 注意: パッシブ・ファイバ・ケーブルごとにQSFP SRトランシーバ(部品番号X2124A-N)を2つ購入してください。
7102871	パッシブ・ファイバInfiniBandケーブル、50m、RoHS:Y	HS	次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。 http://docs.oracle.com/cd/E19197-01/835-0784-05/gentextid-226.html 注意: パッシブ・ファイバ・ケーブルごとにQSFP SRトランシーバ(部品番号X2124A-N)を2つ購入してください。
