VGA 端口
服务器具有两个 VGA 视频端口,其中一个端口位于服务器正面,另一个位于后面板。请参见前面板组件和后面板组件。
注 - 一次只能使用两个端口中的一个。默认情况下会禁用背面的 VGA 端口。要启用背面端口并禁用正面端口,您必须启用 Oracle ILOM VGA_REAR_PORT 策略:-> set /SP/policy VGA_REAR_PORT=enabled。
注 - 用于连接显示器和 VGA 端口的电缆长度不应超过 6 米。
|
|
|
|

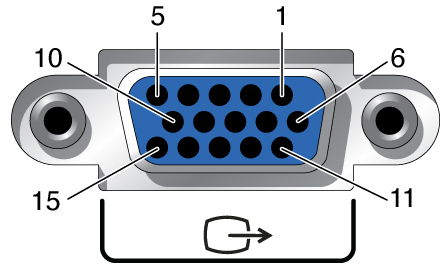

1 |
红色视频信号 |
9 |
[键] |
2 |
绿色视频信号 |
10 |
同步接地 |
3 |
蓝色视频信号 |
11 |
显示器 ID-位 1 |
4 |
显示器 ID-位 2 |
12 |
VGA 12C 串行数据 |
5 |
接地 |
13 |
水平同步 |
6 |
红色接地 |
14 |
垂直同步 |
7 |
绿色接地 |
15 |
VGA 12C 串行时钟 |
8 |
蓝色接地 |
|
|
|
