2 Oracle Database Applianceの概要
この章では、Oracle Database Applianceの機能について説明します。 Oracle Database Applianceにはいくつかのバージョンがあり、このドキュメントではすべてのバージョンについて説明します。
-
Oracle Database Appliance X7-2S/X7-2M
-
Oracle Database Appliance X7-2-HA (高可用性)
-
Oracle Database Appliance X6-2S/X6-2M/X6-2L
-
Oracle Database Appliance X6-2-HA(高可用性)
-
Oracle Database Appliance X5-2
-
Oracle Database Appliance X4-2
-
Oracle Database Appliance X3-2
-
Oracle Database Applianceバージョン1(オリジナル・バージョンまたはV1とも呼ばれる)
Oracle Database Applianceの機能の詳細は、次のとおりです。
サポートされているコンポーネントおよび機能
次の各項では、様々なバージョンのOracle Database Applianceのコンポーネントおよび機能について説明します。
Oracle Database Appliance X7-2シリーズのコンポーネントと機能
次の表に、Oracle Database Appliance X7-2シリーズ・システムでサポートされているコンポーネントと機能の一覧を示します。
| コンポーネント | Oracle Database Appliance X7-2S | Oracle Database Appliance X7-2M | Oracle Database Appliance X7-2-HA |
|---|---|---|---|
|
サーバー・ノード |
シングル1RUサーバー。 |
シングル1RUサーバー。 |
2つの1RUサーバー・ノード。 各サーバー・ノードは、他方のサーバー・ノードから独立して動作します。 下側のサーバー・ノードはノード0 (SN0)です。 上側のサーバー・ノードはノード1 (SN1)です。 |
|
CPU |
1つの10コア2.2 GHz Intel Xeon 4114プロセッサ。 |
2つの18コア2.3GHz Intel Xeon 6140プロセッサ。 |
サーバー・ノードあたり2つの18コア2.3 GHz Intel Xeon 6140プロセッサ。 |
|
メモリー |
192 GB - 6つの32 GB低電圧DDR4 RDIMM (2667 MT/秒)。
注意 - 384GBへのオプションのメモリー拡張。 オプションのコンポーネントの設置を参照してください。 |
384 GB - 2667 MT/秒で定格された12個の32 GB低電圧DDR4 RDIMM。
注意 - 768GBへのオプションのメモリー拡張。 オプションのコンポーネントの設置を参照してください。 |
384 GB - サーバー・ノードあたり2667 MT/秒の定格の32 GB低電圧DDR4 RDIMM。
「ノート-」オプションのメモリー拡張で、サーバーごとに768GBに拡張されます。 2つのサーバー・ノードに同容量のメモリーを設置する必要があります。 オプションのコンポーネントの設置を参照してください。 |
|
ストレージ・デバイス |
サーバーには、次のものが含まれています。
|
サーバーには、次のものが含まれています。
「ノート-」最大6つのオプションのNVMe SSDを追加できます。 オプションのコンポーネントの設置を参照してください。 |
サーバー・ノードごとに、次のとおりです。
4RUストレージ・シェルフには、
「ノート-」部分的に実装されたストレージ・シェルフの場合、オプションの3.2 TB SAS SSDまたは10 TB SAS HDDを追加できます。 オプションのコンポーネントの設置を参照してください。 |
|
USB 2.0ポート |
サーバー・ノードあたり合計2つ(背面に1つ、内部に1つ)。 |
サーバー・ノードあたり合計2つ(背面に1つ、内部に1つ)。 |
サーバー・ノードあたり合計2つ(背面に1つ、内部に1つ)。 |
|
PCI Express (PCIe) I/Oスロット |
3個の外部ロープロファイルPCIe Gen3スロットおよび1個の内部ロープロファイルPCIe Gen3スロット。 これらは空で出荷されます。 |
3個の外部ロープロファイルPCIe Gen3スロットおよび1個の内部ロープロファイルPCIe Gen3スロット。 これらは空で出荷されます。 |
各サーバー・ノードに3つの外部および1つの内部ロープロファイルPCIe Gen3スロット。 次のものが含まれます。
|
|
クラスタ・デバイス |
N/A |
N/A |
ノード間相互接続を備えた1つの統合クラスタ・デバイスは、SFP28接続を備えた2つの10/25GbEポートを介して各サーバー・ノードに提供されます。 |
|
SASポート |
2個の内部SAS3ポート |
2個の内部SAS3ポート |
各サーバー・ノードに2つの内部SAS3および4つの外部SAS3ポート。 ストレージ・シェルフ上の6つのSAS3ポート。 ストレージ拡張シェルフの6つのSAS3ポート。 |
|
オンボード・イーサネット・ポート |
1つの10/100/1000Base-Tネットワーク・インタフェース・ポート(各サーバー・ノードのバック・パネルにあるRJ-45コネクタ付き)。 各サーバー・ノードの背面に2つの10/25GbE SFP28ポート、または2つの10 GbE RJ-45ポートがあります。 |
1つの10/100/1000Base-Tネットワーク・インタフェース・ポート(各サーバー・ノードのバック・パネルにあるRJ-45コネクタ付き)。 各サーバー・ノードの背面に2つの10/25GbE SFP28ポート、または2つの10 GbE RJ-45ポートがあります。 |
1つの10/100/1000Base-Tネットワーク・インタフェース・ポート(各サーバー・ノードのバック・パネルにあるRJ-45コネクタ付き)。 各サーバー・ノードの背面に2つの10/25GbE SFP28ポート、または2つの10 GbE RJ-45ポートがあります。 |
|
ネットワーク管理(NET MGT)ポート |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
|
シリアル管理(SER MGT)ポート |
サーバー・ノードごとに背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
サーバー・ノードごとに背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
サーバー・ノードごとに背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
|
VGAポート |
N/A |
N/A |
N/A |
|
サービス・プロセッサ(SP) |
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
|
電源 |
2つのホット・プラガブル電源。 |
2つのホット・プラガブル電源。 |
サーバー・ノードおよびストレージ・シェルフごとに2個のホットプラグ可能な電源。 |
|
冷却ファン |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の40mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 それぞれの電源に冷却ファンが付いています。 |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の40mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 それぞれの電源に冷却ファンが付いています。 |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の40mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 各電源(サーバー・ノードおよびストレージ・シェルフ)に固有の冷却ファンがあります。 |
|
オペレーティング・システム |
Oracle Linux。 |
Oracle Linux。 |
Oracle Linux。 |
|
管理ソフトウェア |
Oracle Integrated Lights Out Manager (ILOM) 4.0 |
Oracle Integrated Lights Out Manager (ILOM) 4.0 |
Oracle Integrated Lights Out Manager (ILOM) 4.0 |
Oracle Database Appliance X6-2シリーズのコンポーネントおよび機能
次の表に、Oracle Database Appliance X6-2シリーズ・システムでサポートされているコンポーネントおよび機能の一覧を示します。
| コンポーネント | Oracle Database Appliance X6-2S | Oracle Database Appliance X6-2M | Oracle Database Appliance X6-2L | Oracle Database Appliance X6-2-HA |
|---|---|---|---|---|
|
サーバー・ノード |
シングル1RUサーバー。 |
シングル1RUサーバー。 |
シングル2RUサーバー。 |
2つの1RUサーバー・ノード。 各サーバー・ノードは、他方のサーバー・ノードから独立して動作します。 下側のサーバー・ノードはノード0 (SN0)です。 上側のサーバー・ノードはノード1 (SN1)です。 |
|
CPU |
1個の10コア2.2 GHz Intel Xeon E5-2630 V4プロセッサ。 |
2個の10コア2.2 GHz Intel Xeon E5-2630 V4プロセッサ。 |
2個の10コア2.2 GHz Intel Xeon E5-2630 V4プロセッサ。 |
サーバー・ノードあたり2つの10コア2.2 GHz Intel Xeon E5-2630 V4プロセッサ2つ。 |
|
メモリー |
128 GB - 4つの32 GB低電圧DDR4 RDIMMは2400 MT/s(2133 MT/sの実際の最大値)と評価されています。
注意 - 384GBへのオプションのメモリー拡張。 オプションのコンポーネントの設置を参照してください。 |
256 GB - 2400 MT/s(2133 MT/sの実際の最大値)で評価された8個の32 GB低電圧DDR4 RDIMM。
注意 - 512GBまたは768GBへのオプションのメモリー拡張。 オプションのコンポーネントの設置を参照してください。 |
256 GB - 2400 MT/s(2133 MT/sの実際の最大値)で評価された8個の32 GB低電圧DDR4 RDIMM。
注意 - 512GBまたは768GBへのオプションのメモリー拡張。 オプションのコンポーネントの設置を参照してください。 |
256 GB - サーバー・ノード当たり2400 MT/s(32ビットの低電圧DDR4 RDIMM 8個)(2133 MT/sの実際の最大値)。
ノート - オプションのメモリー拡張で、サーバーごとに512 GBまたは768 GBに拡張されます。 2つのサーバー・ノードに同容量のメモリーを設置する必要があります。 オプションのコンポーネントの設置を参照してください。 |
|
ストレージ・デバイス |
サーバーには、次のものが含まれています。
注意 - オプションで2個のNVMe SSDを追加できます。 オプションのコンポーネントの設置を参照してください。 |
サーバーには、次のものが含まれています。
注意 - オプションで2個のNVMe SSDを追加できます。 オプションのコンポーネントの設置を参照してください。 |
サーバーには、次のものが含まれています。
|
サーバー・ノードごとに、次のとおりです。
4RUストレージ・シェルフとオプションのストレージ拡張シェルフには、それぞれ次のものが含まれています:
|
|
USB 2.0ポート |
各サーバー・ノードに合計6つ(前面に2つ、背面に2つおよび内部に2つ)。 |
各サーバー・ノードに合計6つ(前面に2つ、背面に2つおよび内部に2つ)。 |
各サーバー・ノードに合計6つ(前面に2つ、背面に2つおよび内部に2つ)。 |
各サーバー・ノードに合計6つ(前面に2つ、背面に2つおよび内部に2つ)。 |
|
PCI Express (PCIe) I/Oスロット |
3個の外部ロープロファイルPCIe Gen3スロットおよび1個の内部ロープロファイルPCIe Gen3スロット。 次のものが含まれます。
|
3個の外部ロープロファイルPCIe Gen3スロットおよび1個の内部ロープロファイルPCIe Gen3スロット。 次のものが含まれます。
|
6つの外部内蔵型ロー・プロファイルPCIe Gen-3スロット。 次のものが含まれます。
|
各サーバー・ノードに3つの外部および1つの内部ロープロファイルPCIe Gen3スロット。 次のものが含まれます。
|
|
クラスタ・デバイス |
N/A |
N/A |
N/A |
ノードとノードを相互接続した1つの統合クラスタ・デバイスが、QSFP+接続のある2つのInfiniBandポートを通して各サーバー・ノードに用意されています。 また、RJ-45接続を持つ4つの10 GbEネットワーク・インタフェース・ポートを2つずつ使用して、ノード間相互接続を作成することもできます。
ノート - この代替構成は、データセンターまたはパブリック・ネットワークへのイーサネット・ファイバ接続が必要な場合に、標準のInfiniBandアダプタの代わりにOracle Database Appliance X6-2-HAをデュアル10GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタでオーダーした場合に使用されます。 |
|
SASポート |
2個の内部SAS3ポート |
2個の内部SAS3ポート |
2つの内部SAS3ポート(リア・ドライブ用に1つだけ使用) |
各サーバー・ノードに2つの内部SAS3および4つの外部SAS3ポート。 ストレージ・シェルフ上の6つのSAS3ポート。 ストレージ拡張シェルフの6つのSAS3ポート。 |
|
オンボード・イーサネット・ポート |
2つの機能を自動検出する100/1000/10000 RJ-45コネクタを備えたBase-Tイーサネット・ポート。
注意 - イーサネット・ポートNET 2およびNET 3は、シングルプロセッサのシステムでは機能しません。 |
4つの自動検出100/1000/10000 RJ-45コネクタがサーバーの背面にあるBase-T Ethernetポート。 |
4つの自動検出100/1000/10000 RJ-45コネクタがサーバーの背面にあるBase-T Ethernetポート。 |
4つの自動検出100/1000/10000各サーバー・ノードの背面にRJ-45コネクタがあるBase-T Ethernetポート。 |
|
ネットワーク管理(NET MGT)ポート |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
|
シリアル管理(SER MGT)ポート |
サーバー・ノードごとに背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
サーバー・ノードごとに背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
サーバー・ノードごとに背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
サーバー・ノードごとに背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
|
VGAポート |
サーバー・ノードごとに背面パネルに1個の高密度HD-15ビデオ・ポート。 |
サーバー・ノードごとに背面パネルに1個の高密度HD-15ビデオ・ポート。 |
サーバー・ノードごとに背面パネルに1個の高密度HD-15ビデオ・ポート。 |
サーバー・ノードごとに背面パネルに1個の高密度HD-15ビデオ・ポート。 |
|
サービス・プロセッサ(SP) |
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
|
電源 |
2つのホット・プラガブル電源。 |
2つのホット・プラガブル電源。 |
2つのホット・プラガブル電源。 |
サーバー・ノードおよびストレージ・シェルフごとに2個のホットプラグ可能な電源。 |
|
冷却ファン |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の40mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 それぞれの電源に冷却ファンが付いています。 |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の40mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 それぞれの電源に冷却ファンが付いています。 |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の80mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 それぞれの電源に冷却ファンが付いています。 |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の40mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 各電源(サーバー・ノードおよびストレージ・シェルフ)に固有の冷却ファンがあります。 |
|
オペレーティング・システム |
Oracle Linux。 |
Oracle Linux。 |
Oracle Linux。 |
Oracle Linux。 |
|
管理ソフトウェア |
Oracle Integrated Lights Out Manager (ILOM) 3.2。 |
Oracle Integrated Lights Out Manager (ILOM) 3.2。 |
Oracle Integrated Lights Out Manager (ILOM) 3.2。 |
Oracle Integrated Lights Out Manager (ILOM) 3.2。 |
Oracle Database Applianceバージョン1とモデルX3-2、X4-2、X5-2コンポーネントと機能
次の表は、Oracle Database Applianceバージョン1、Oracle Database Appliance X3-2、Oracle Database Appliance X4-2およびOracle Database Appliance X5-2のサポートされるコンポーネントと機能を示しています。
| コンポーネント | Oracle Database Appliance (Version 1) | Oracle Database Appliance X3-2 | Oracle Database Appliance X4-2 | Oracle Database Appliance X5-2 |
|---|---|---|---|---|
|
サーバー・ノード |
シャーシごとに2つのサーバー・ノード。 各サーバー・ノードは、他方のサーバー・ノードから独立して動作します。 下側のサーバー・ノードはノード0 (SN0)です。 上側のサーバー・ノードはノード1 (SN1)です。 |
2つのサーバー・ノード。 各サーバー・ノードは、他方のサーバー・ノードから独立して動作します。 下側のサーバー・ノードはノード0 (SN0)です。 上側のサーバー・ノードはノード1 (SN1)です。 |
2つのサーバー・ノード。 各サーバー・ノードは、他方のサーバー・ノードから独立して動作します。 下側のサーバー・ノードはノード0 (SN0)です。 上側のサーバー・ノードはノード1 (SN1)です。 |
2つのサーバー・ノード。 各サーバー・ノードは、他方のサーバー・ノードから独立して動作します。 下側のサーバー・ノードはノード0 (SN0)です。 上側のサーバー・ノードはノード1 (SN1)です。 |
|
CPU |
各サーバー・ノードに2個の6コア3.06GHz Intel Xeon X5675プロセッサ。 |
各サーバー・ノードに2個の8コア2.9GHz Intel Xeon E5-2690プロセッサ。 |
各サーバー・ノードに2個の12コア2.7GHz Intel Xeon E5-2697 v2プロセッサ。 |
各サーバー・ノードに2個の18コア2.3GHz Intel Xeon E5-2699 v3プロセッサ。 |
|
メモリー |
96 GB - サーバー・ノードあたり1333 MT/sで6つの8 GB低電圧DDR3 RDIMM(シングルまたはデュアル・ランク)。
注意 - クァッドランクDIMMはサポートされません。 |
256 GB - サーバー・ノードあたり1600 MT/sの16 GB低電圧DDR3 RDIMM。 |
256 GB - サーバー・ノードあたり1600 MT/sの16 GB低電圧DDR3 RDIMM。 |
256 GB - サーバー・ノード当たり2133 MT/sの8つの32 GB低電圧DDR4 LRDIMM。
注意 - 512GBまたは768GBへのオプションのメモリー拡張。 2つのサーバー・ノードに同容量のメモリーを設置する必要があります。 オプションのコンポーネントの設置を参照してください。 |
|
ストレージ・デバイス |
サーバー・ノードごとに、次のとおりです。
|
サーバー・ノードごとに、次のとおりです。
ストレージ・シェルフおよびオプションのストレージ拡張シェルフにはそれぞれ次のものが含まれます。
|
サーバー・ノードごとに、次のとおりです。
ストレージ・シェルフおよびオプションのストレージ拡張シェルフにはそれぞれ次のものが含まれます。
|
サーバー・ノードごとに、次のとおりです。
ストレージ・シェルフおよびオプションのストレージ拡張シェルフにはそれぞれ次のものが含まれます。
|
|
USB 2.0ポート |
各サーバー・ノードに背面に2つ、内部に1つ。 |
各サーバー・ノードに合計6つ(前面に2つ、背面に2つおよび内部に2つ)。 |
各サーバー・ノードに合計6つ(前面に2つ、背面に2つおよび内部に2つ)。 |
各サーバー・ノードに合計6つ(前面に2つ、背面に2つおよび内部に2つ)。 |
|
PCI Express (PCIe) I/Oスロット |
サーバー・ノードごとに3つの外部ロープロファイルPCIe Gen2スロット(x8)。 次のものが含まれます。
デュアルポート内部6Gb/秒SAS2ホスト・バス・アダプタ付きの内部ロープロファイルPCIe Gen-2スロット(x8) 1個 |
各サーバー・ノードに3つの外部および1つの内部ロープロファイルPCIe Gen3スロット。 次のものが含まれます。
|
各サーバー・ノードに3つの外部および1つの内部ロープロファイルPCIe Gen3スロット。 次のものが含まれます。
|
各サーバー・ノードに3つの外部および1つの内部ロープロファイルPCIe Gen3スロット。 次のものが含まれます。
|
|
クラスタ・デバイス |
ノードとノードを接続した1つの統合クラスタ・デバイスが各サーバー・ノードに用意されています。 各統合クラスタ・デバイスは、2つの内部1 GbEネットワーク・インタフェース・ポートおよび2つの内部デュアルポートUARTポートを用意しています。 |
ノードとノードを相互接続した1つの統合クラスタ・デバイスが、RJ-45接続のある2つの10 GbEネットワーク・インタフェース・ポートを通して各サーバー・ノードに用意されています。 |
ノードとノードを相互接続した1つの統合クラスタ・デバイスが、デュアルレートSFP+接続のある2つの10 GbEネットワーク・インタフェース・ポートを通して各サーバー・ノードに用意されています。 また、RJ-45接続を持つ4つの10 GbEネットワーク・インタフェース・ポートを2つずつ使用して、ノード間相互接続を作成することもできます。 詳細は、『Oracle Database Applianceスタート・ガイド』を参照してください。
|
ノードとノードを相互接続した1つの統合クラスタ・デバイスが、QSFP+接続のある2つのInfiniBandポートを通して各サーバー・ノードに用意されています。 また、RJ-45接続を持つ4つの10 GbEネットワーク・インタフェース・ポートを2つずつ使用して、ノード間相互接続を作成することもできます。 詳細は、『Oracle Database Applianceスタート・ガイド』を参照してください。
|
|
SASポート |
N/A |
各サーバー・ノードに2つの内部SAS2および4つの外部SAS2ポート。 ストレージ・シェルフに6つのSAS2ポート。 ストレージ拡張シェルフに6つのSAS2ポート。 |
各サーバー・ノードに2つの内部SAS2および4つの外部SAS2ポート。 ストレージ・シェルフに6つのSAS2ポート。 ストレージ拡張シェルフに6つのSAS2ポート。 |
各サーバー・ノードに2つの内部SAS3および4つの外部SAS3ポート。 ストレージ・シェルフに6つのSAS2ポート。 ストレージ拡張シェルフに6つのSAS2ポート。 |
|
オンボード・イーサネット・ポート |
各サーバー・ノードのバック・パネルにあるRJ-45コネクタを備えた2つの1 GbEネットワーク・インタフェース・ポート。 |
4つの自動検出100/1000/10000各サーバー・ノードの背面にRJ-45コネクタがあるBase-T Ethernetポート。 |
4つの自動検出100/1000/10000各サーバー・ノードの背面にRJ-45コネクタがあるBase-T Ethernetポート。 |
4つの自動検出100/1000/10000各サーバー・ノードの背面にRJ-45コネクタがあるBase-T Ethernetポート。
注意 - データ・センターまたはパブリック・ネットワークへのイーサネット・ファイバ接続が必要な場合は、オプションで、標準のInfiniBandアダプタのかわりとしてSun Dual 10GbE SFP+ PCIe 2.0ロープロファイル・アダプタを購入できます。 オプションのコンポーネントの設置を参照してください。 |
|
ネットワーク管理(NET MGT)ポート |
1つの10/100Base-Tネットワーク・インタフェース・ポートで、各サーバー・ノードのバック・パネルにあるサービス・プロセッサ(SP)専用のRJ-45コネクタ。 |
1つの10/100Base-Tネットワーク・インタフェース・ポートで、各サーバー・ノードのバック・パネルにあるサービス・プロセッサ(SP)専用のRJ-45コネクタ。 |
1つの10/100Base-Tネットワーク・インタフェース・ポートで、各サーバー・ノードのバック・パネルにあるサービス・プロセッサ(SP)専用のRJ-45コネクタ。 |
1つの10/100/1000Base-Tネットワーク・インタフェース・ポートで、各サーバー・ノードのバック・パネルにあるサービス・プロセッサ(SP)専用のRJ-45コネクタ。 |
|
シリアル管理(SER MGT)ポート |
各サーバー・ノードのバック・パネルにある1つのRS-232 RJ-45シリアル・ポート。 |
各サーバー・ノードのバック・パネルにある1つのRS-232 RJ-45シリアル・ポート。 |
各サーバー・ノードのバック・パネルにある1つのRS-232 RJ-45シリアル・ポート。 |
各サーバー・ノードのバック・パネルにある1つのRS-232 RJ-45シリアル・ポート。 |
|
VGAポート |
各サーバー・ノードのバック・パネルに1つの高密度HD-15ビデオ・ポート。 |
各サーバー・ノードのバック・パネルに1つの高密度HD-15ビデオ・ポート。 |
各サーバー・ノードのバック・パネルに1つの高密度HD-15ビデオ・ポート。 |
各サーバー・ノードのバック・パネルに1つの高密度HD-15ビデオ・ポート。 |
|
サービス・プロセッサ(SP) |
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
|
電源 |
シャーシごとに2個のホットプラグ可能な電源。 |
サーバー・ノードおよびストレージ・シェルフごとに2個のホットプラグ可能な電源。 |
サーバー・ノードおよびストレージ・シェルフごとに2個のホットプラグ可能な電源。 |
サーバー・ノードおよびストレージ・シェルフごとに2個のホットプラグ可能な電源。 |
|
冷却ファン |
サーバー・ノードごとに2個の冗長するホットプラグ可能なファン・モジュール。 |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の40mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 各電源(サーバー・ノードおよびストレージ・シェルフ)に固有の冷却ファンがあります。 |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の40mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 各電源(サーバー・ノードおよびストレージ・シェルフ)に固有の冷却ファンがあります。 |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の40mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 各電源(サーバー・ノードおよびストレージ・シェルフ)に固有の冷却ファンがあります。 |
|
オペレーティング・システム |
Oracle Linux。 |
Oracle Linux。 |
Oracle Linux。 |
Oracle Linux。 |
|
管理ソフトウェア |
Oracle Integrated Lights Out Manager (ILOM) 3.0。 |
Oracle Integrated Lights Out Manager (ILOM) 3.1。 |
Oracle Integrated Lights Out Manager (ILOM) 3.1。 |
Oracle Integrated Lights Out Manager (ILOM) 3.2。 |
Oracle Database Appliance X7-2S/X7-2Mフロント・パネルとバック・パネル
ここでは、Oracle Database Appliance X7-2S/X7-2Mのフロント・パネルとバック・パネルについて説明します。
Oracle Database Appliance X7-2-HAがある場合は、「Oracle Database Appliance X7-2-HAフロント・パネルとバック・パネル」を参照してください。 もしOracle Database Applianceを持っているなら、X6-2S/X6-2M/X6-2L,は「Oracle Database Appliance X6-2S/X6-2M/X6-2Lフロント・パネルとバック・パネル」を見てください。 Oracle Database Appliance X6-2-HAがある場合は、「Oracle Database Appliance X6-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X5-2がある場合、Oracle Database Appliance X5-2のフロント・パネルおよびバック・パネルを参照してください。 Oracle Database Appliance X3-2/X4-2がある場合は、「Oracle Database Appliance X3-2/X4-2フロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance Version 1をお持ちの場合は、「Oracle Database Applianceバージョン1のフロント・パネルとバック・パネル」をご覧ください。
Oracle Database Appliance X7-2S/X7-2Mフロント・パネル
Oracle Database Appliance X7-2SおよびOracle Database Appliance X7-2Mサーバーはそれぞれ1RUを占有します。
次の図は、Oracle Database Appliance X7-2S/X7-2Mのフロント・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
7 |
電源(PS)障害LED: オレンジ色 |
|
2 |
位置特定LED/ボタン: 白色 |
8 |
システム過熱警告LED: オレンジ色 |
|
3 |
保守要求LED: オレンジ色 |
9 |
SP OK LED: 緑色 |
|
4 |
電源/OK LED: 緑色 |
10 |
サービスしないでください |
|
5 |
電源ボタン |
11 - 12 |
NVMe0, NVMe1 |
|
6 |
ファン障害LED: オレンジ色 |
13 - 18 |
HDDフィラー |
Oracle Database Appliance X7-2S/X7-2Mバック・パネル

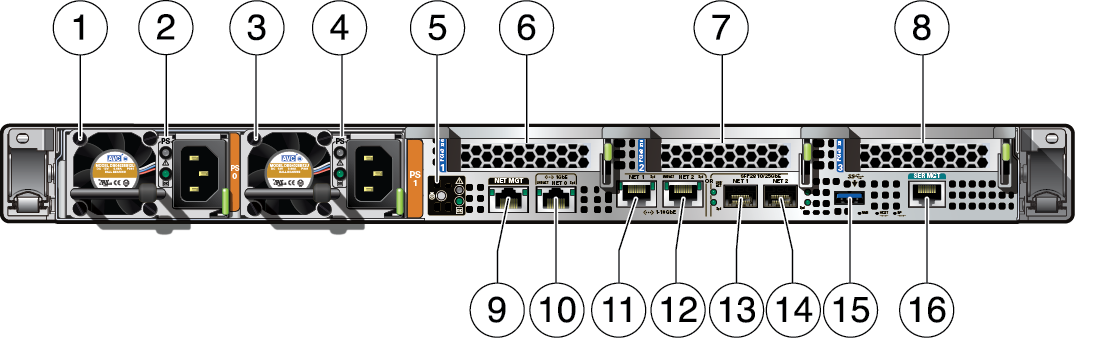

次の図は、Oracle Database Appliance X7-2S/X7-2Mのバック・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
ファン・モジュール付き電源(PS) 0 |
9 |
NET MGTポート。 Oracle Integrated Lights Out Manager (ILOM)との接続に使用するRJ-45コネクタ付きのサービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
2 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
10 |
1 GbE RJ-45ネットワーク・インタフェース・ポート: NET 0 |
|
3 |
ファン・モジュール付き電源(PS) 1 |
11 |
1/10 GbE RJ-45ネットワーク・インタフェース・ポート: NET 1
「ノート-」システムは、10 GbE RJ-45ネットワーク・ポートまたは10/25 GbE SFP28ポートのeitherを使用するように構成できます。 |
|
4 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
12 |
1/10 GbE RJ-45ネットワーク・インタフェース・ポート: NET 2
「ノート-」システムは、10 GbE RJ-45ネットワーク・ポートまたは10/25 GbE SFP28ポートのeitherを使用するように構成できます。 |
|
5 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
13 |
10/25 GbE SFP28ネットワーク・インタフェース・ポート: NET 1
「ノート-」システムは、10 GbE RJ-45ネットワーク・ポートまたは10/25 GbE SFP28ポートのeitherを使用するように構成できます。 |
|
6 |
PCIeカード・スロット1: 空 |
14 |
10/25 GbE SFP28ネットワーク・インタフェース・ポート: NET 2
「ノート-」システムは、10 GbE RJ-45ネットワーク・ポートまたは10/25 GbE SFP28ポートのeitherを使用するように構成できます。 |
|
7 |
PCIeカード・スロット1: 空 |
15 |
USB 2.0コネクタ |
|
8 |
PCIeカード・スロット1: 空 PCIeカード・スロット4 (内蔵): empty. |
16 |
SER MGTポート。 Oracle ILOMとの接続に使用するサービス・プロセッサRJ-45シリアル・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
Oracle Database Appliance X7-2-HAフロント・パネルとバック・パネル
ここでは、Oracle Database Appliance X7-2-HAのフロント・パネルとバック・パネルについて説明します。
Oracle Database Appliance X7-2S/X7-2Mがある場合は、「Oracle Database Appliance X7-2S/X7-2Mフロント・パネルとバック・パネル」を参照してください。 もしOracle Database Applianceを持っているなら、X6-2S/X6-2M/X6-2L,は「Oracle Database Appliance X6-2S/X6-2M/X6-2Lフロント・パネルとバック・パネル」を見てください。 Oracle Database Appliance X6-2-HAがある場合は、「Oracle Database Appliance X6-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X5-2がある場合、Oracle Database Appliance X5-2のフロント・パネルおよびバック・パネルを参照してください。 Oracle Database Appliance X3-2/X4-2がある場合は、「Oracle Database Appliance X3-2/X4-2フロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance Version 1をお持ちの場合は、「Oracle Database Applianceバージョン1のフロント・パネルとバック・パネル」をご覧ください。
Oracle Database Appliance X7-2-HAフロント・パネル
Oracle Database Appliance X7-2-HAには、2つのサーバー・ノード(2つのOracle Server X7-2)とOracle DE3-24Cストレージ・シェルフが含まれています。 ユニット全体で6RUです。 オプションのストレージ拡張シェルフには、追加で4RUが必要で、合計で10RUに増加します。

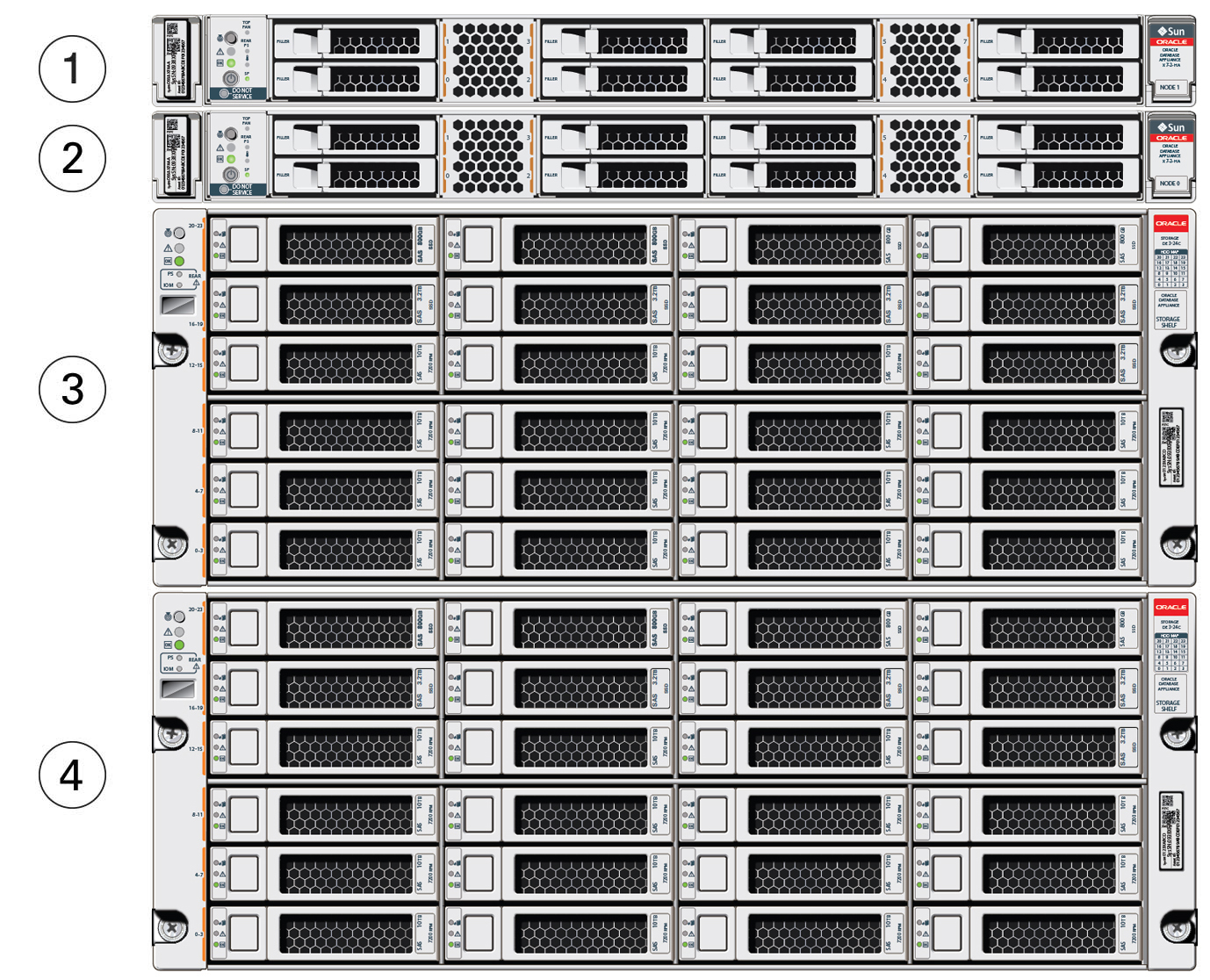

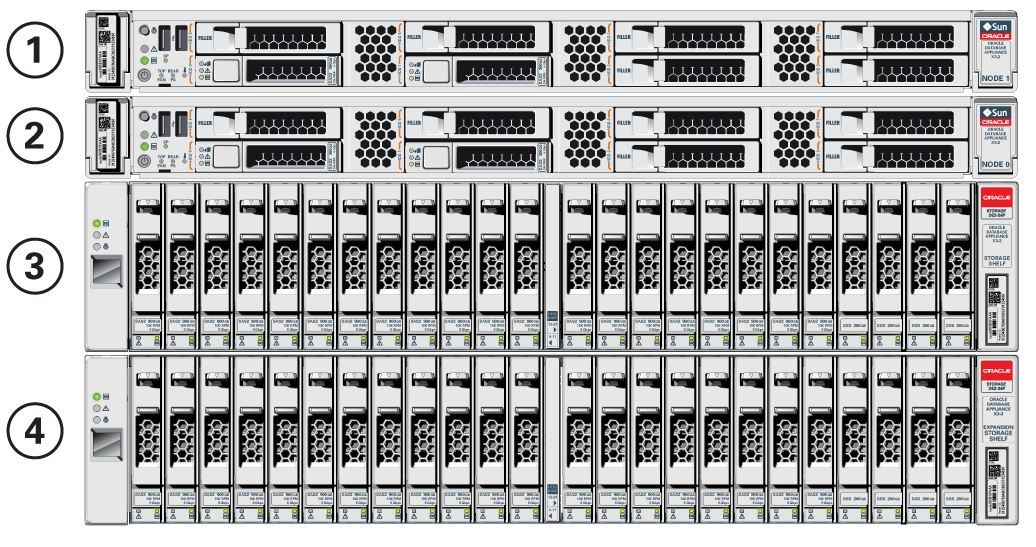

次の図は、オプションのストレージ拡張シェルフを備えたOracle Database Appliance X7-2-HAの前面を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE3-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE3-24C) |
サーバー・ノードのフロント・パネルの機能
次の図は、「Oracle Database Appliance X7-2-HAサーバー・ノード」のフロント・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
7 |
電源(PS)障害LED: オレンジ色 |
|
2 |
位置特定LED/ボタン: 白色 |
8 |
システム過熱警告LED: オレンジ色 |
|
3 |
保守要求LED: オレンジ色 |
9 |
SP OK LED: 緑色 |
|
4 |
電源/OK LED: 緑色 |
10 |
サービスしないでください |
|
5 |
電源ボタン |
11 - 18 |
HDD/SSD 0 -7 (HDDフィラー) |
|
6 |
ファン障害LED: オレンジ色 |
該当なし |
該当なし |
注意:
Oracleサポート・サービスに連絡する場合、シリアル番号のかわりに最上位レベル識別子(TLI)を使用します。 いずれかのサーバー・ノードの上部を見るか、ストレージ・シェルフの上部で、TLIを確認できます。 詳細は、「テクニカル・サポート」を参照してください。ストレージ・シェルフのフロント・パネルの機能
次の図は、フロント・パネルの「Oracle Database Appliance X7-2-HAストレージ・シェルフ」の機能を示しています。
注意:
保管棚には3つの基本構成があります: 2つは完全に実装され、もう1つは部分的に実装されています(ディスク・スロット5-19はパネルです)。 基本構成でディスクを移動または切り替えようとしないでください。デプロイメントが失敗する可能性があります。部分的に配置された基本構成のストレージ・シェルフをアップグレードして空のスロットにディスクを追加するオプションがあります。 オプションのコンポーネントの設置を参照してください。 基本構成を完全搭載済みのストレージ・シェルフにアップグレードすると、必要に応じて後でストレージ拡張シェルフを追加できます。
| コールアウト | 説明 |
|---|---|
|
1 |
ストレージ・シェルフの位置特定インジケータ |
|
2 |
ストレージ・シェルフの障害インジケータ |
|
3 |
ストレージ・シェルフのOK/電源インジケータ |
|
4 |
ストレージ・シェルフ電源障害インジケータ |
|
5 |
ストレージ・シェルフIOモジュールの障害インジケータ |
|
6 |
ドライブ取り外し準備完了インジケータ |
|
7 |
ドライブ障害インジケータ |
|
8 |
ドライブの電源/アクティビティ・インジケータ |
Oracle Database Appliance X7-2-HAバック・パネル

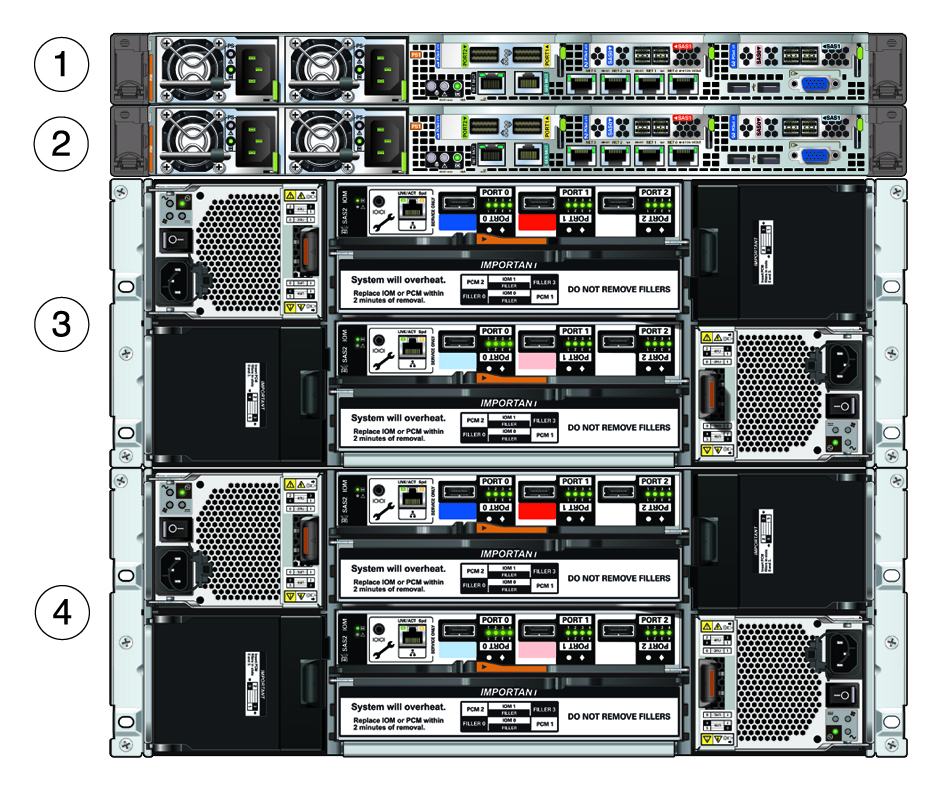

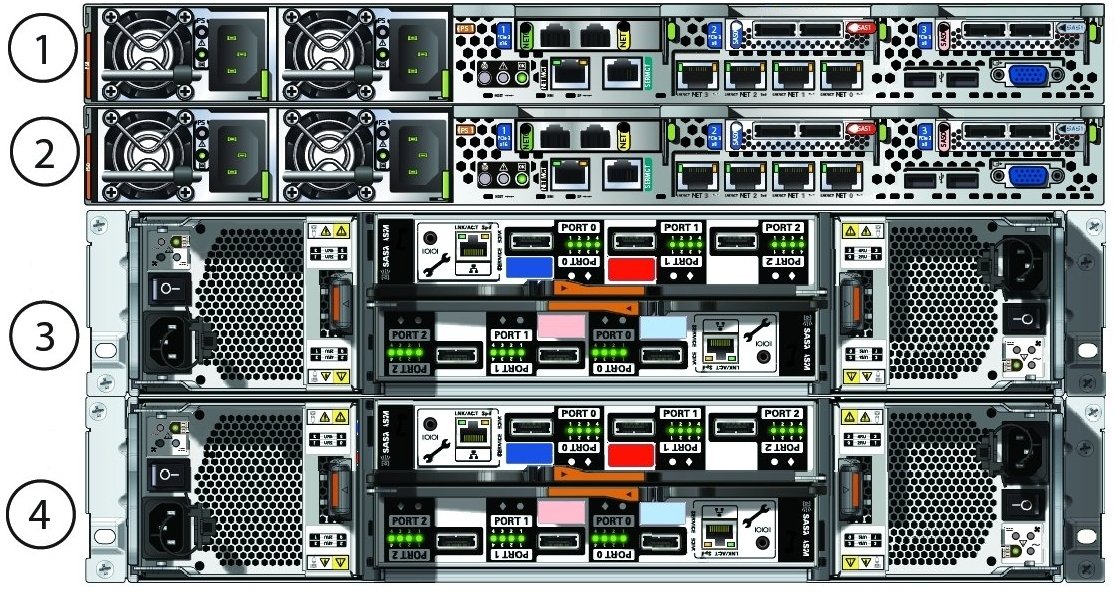

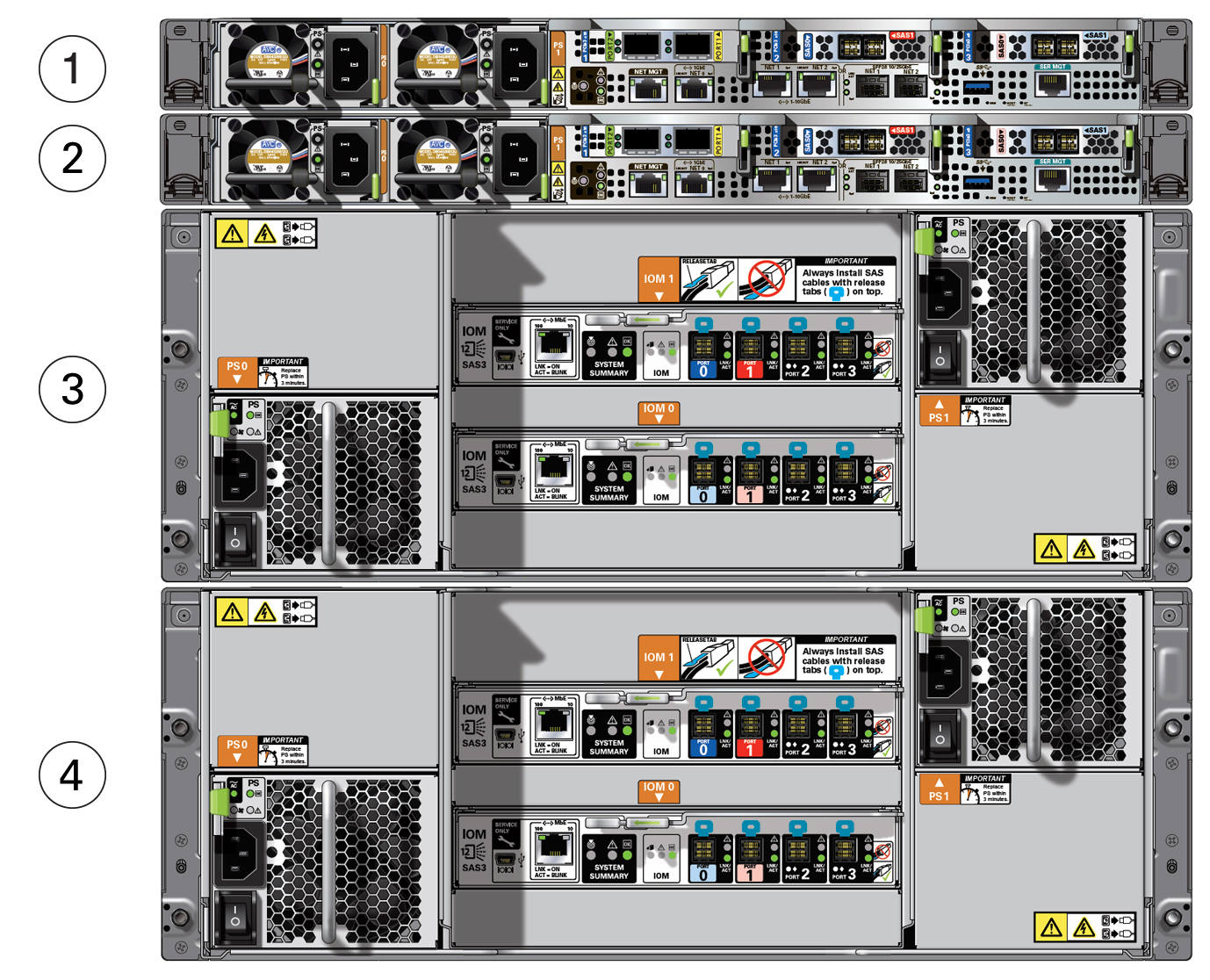

このセクションでは、Oracle Database Appliance X7-2-HAのバック・パネル機能について説明します。 次の図は、Oracle Database Appliance X7-2-HAの背面を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE3-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE3-24C) |
サーバー・ノードのバック・パネルの機能

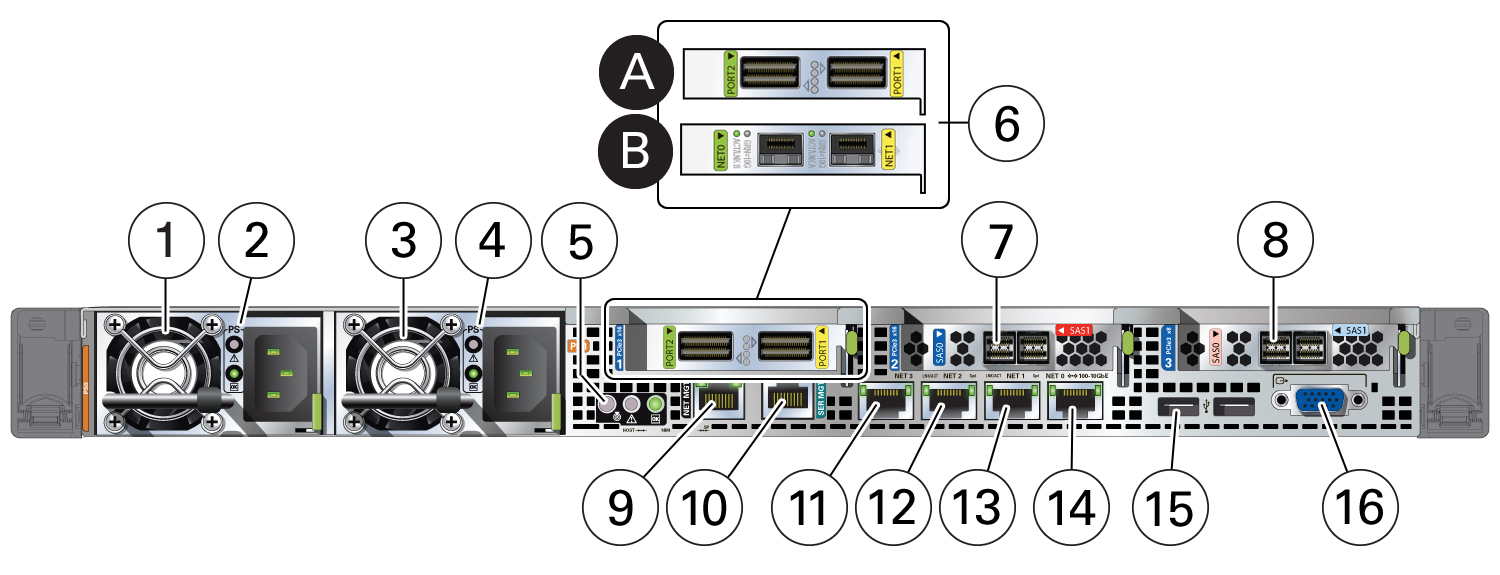

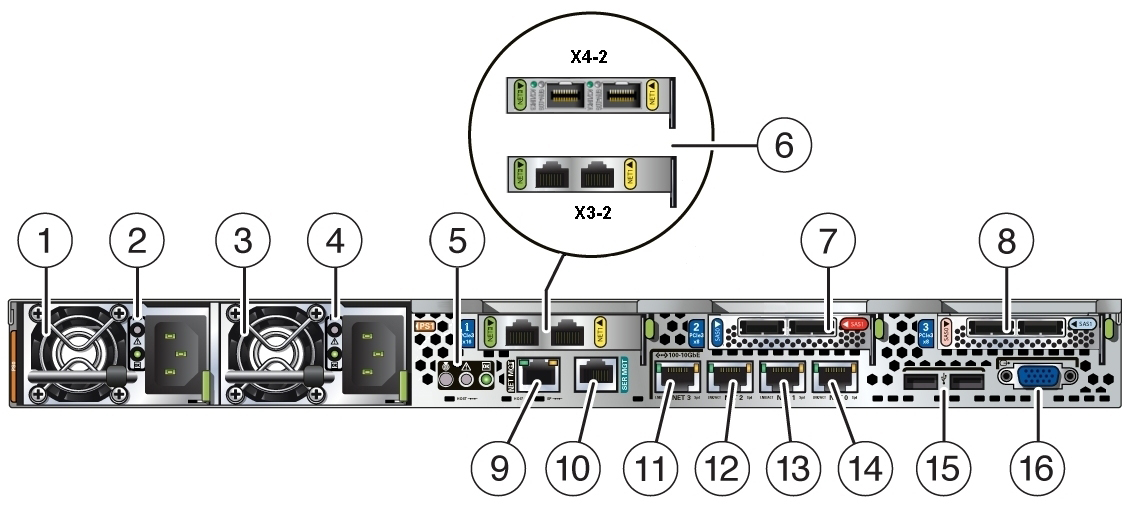

次の図は、「Oracle Database Appliance X7-2-HAサーバー・ノード」のバック・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
ファン・モジュール付き電源(PS) 0 |
9 |
NET MGTポート。 Oracle Integrated Lights Out Manager (ILOM)との接続に使用するRJ-45コネクタ付きのサービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
2 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
10 |
1 GbE RJ-45ネットワーク・インタフェース・ポート: NET 0 |
|
3 |
ファン・モジュール付き電源(PS) 1 |
11 |
1/10 GbE RJ-45ネットワーク・インタフェース・ポート: NET 1
「ノート-」システムは、10 GbE RJ-45ネットワーク・ポートまたは10/25 GbE SFP28ポートのeitherを使用するように構成できます。 |
|
4 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
12 |
1/10 GbE RJ-45ネットワーク・インタフェース・ポート: NET 2
「ノート-」システムは、10 GbE RJ-45ネットワーク・ポートまたは10/25 GbE SFP28ポートのeitherを使用するように構成できます。 |
|
5 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
13 |
10/25 GbE SFP28ネットワーク・インタフェース・ポート: NET 1
「ノート-」システムは、10 GbE RJ-45ネットワーク・ポートまたは10/25 GbE SFP28ポートのeitherを使用するように構成できます。 |
|
6 |
PCIeカード・スロット1。 サーバー・ノード間のプライベート・クラスタ・インターコネクト用に、SFP28接続を備えた2つの10/25GbEネットワーク・インタフェース・ポートを提供します。 --または--
各サーバー・ノードの2つを使用してサーバー・ノード間にプライベート・クラスタ・インターコネクトを作成し、RJ-45接続を備えた内蔵10 GbEネットワーク・インタフェース・ポートを2つ使用します。 詳細については、「デプロイメントとユーザー・ガイド」を参照してください。
|
14 |
10/25 GbE SFP28ネットワーク・インタフェース・ポート: NET 2
「ノート-」システムは、10 GbE RJ-45ネットワーク・ポートまたは10/25 GbE SFP28ポートのeitherを使用するように構成できます。 |
|
7 |
PCIeカード・スロット2。 サーバーをストレージ・シェルフおよびストレージ・エクスパンション・シェルフに接続するのに使用される2個のSAS3コネクタが提供されます。 |
15 |
USB 2.0コネクタ |
|
8 |
PCIeカード・スロット3。 サーバーをストレージ・シェルフおよびストレージ・エクスパンション・シェルフに接続するのに使用される2個のSAS3コネクタが提供されます。 |
16 |
SER MGTポート。 Oracle ILOMとの接続に使用するサービス・プロセッサRJ-45シリアル・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
ストレージ・シェルフのバック・パネルの機能

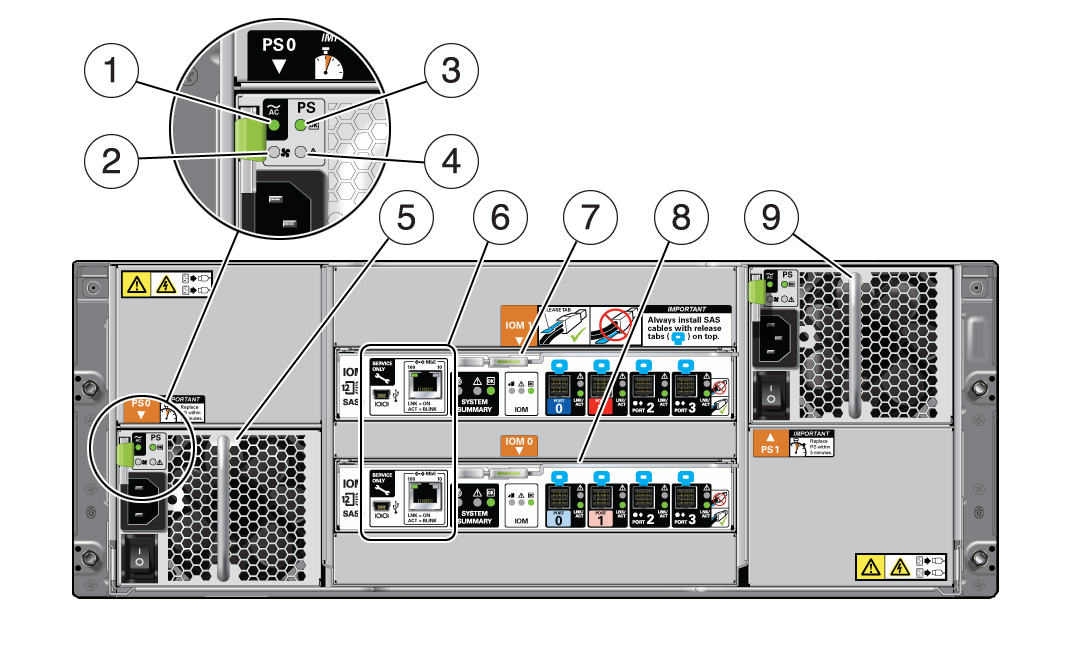

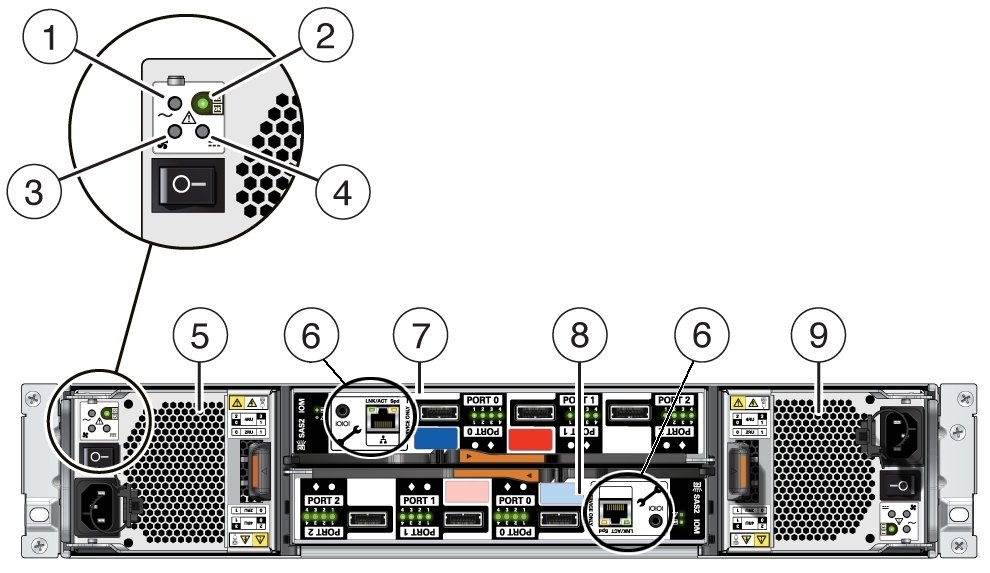

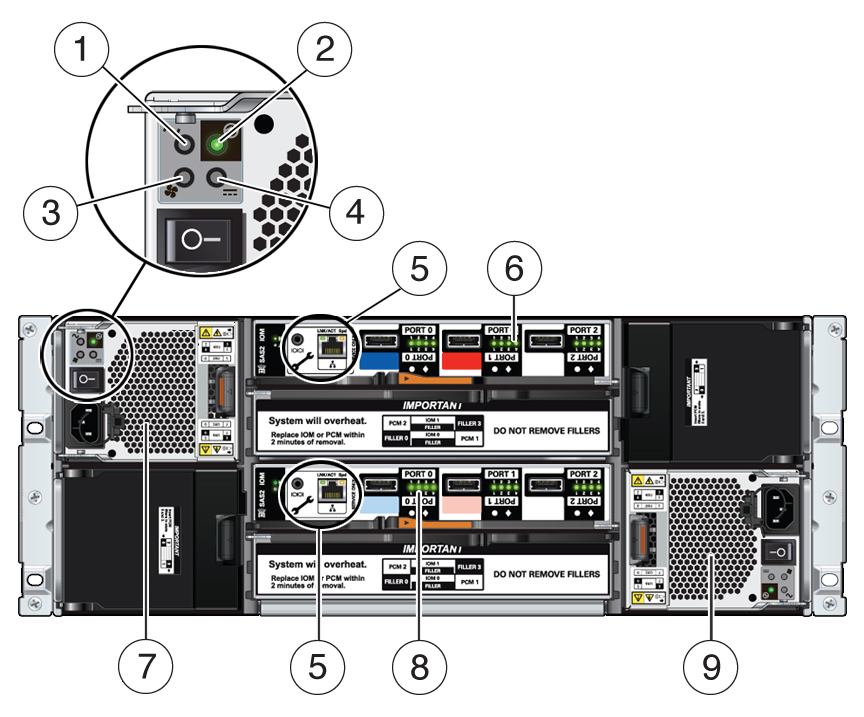

次の図は、「Oracle Database Appliance X7-2-HAストレージ・シェルフ」のバック・パネルの機能を示しています。
注意:
ストレージ・シェルフのネットワーク・ポートは、サービス・エンジニアのみが使用します。
| コールアウト | 説明 |
|---|---|
|
1 |
AC電源インジケータ |
|
2 |
ファン障害インジケータ |
|
3 |
電源装置のステータス・インジケータ |
|
4 |
DC電源障害インジケータ |
|
5 |
ファン・モジュール0付き電源 |
|
6 |
サービス・ポート(Oracle Service専用に予約済) |
|
7 |
SAS I/Oモジュール1 |
|
8 |
SAS I/Oモジュール0 |
|
9 |
ファン・モジュール1付き電源 |
Oracle Database Appliance X6-2S/X6-2M/X6-2Lフロント・パネルとバック・パネル
このセクションでは、フロント・パネルとバック・パネルのOracle Database Appliance X6-2S/X6-2M/X6-2Lについて説明します。
Oracle Database Appliance X6-2-HAがある場合は、「Oracle Database Appliance X6-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X7-2S/X7-2Mがある場合は、「Oracle Database Appliance X7-2S/X7-2Mフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X7-2-HAがある場合は、「Oracle Database Appliance X7-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X5-2がある場合、Oracle Database Appliance X5-2のフロント・パネルおよびバック・パネルを参照してください。 Oracle Database Appliance X3-2/X4-2がある場合は、「Oracle Database Appliance X3-2/X4-2フロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance Version 1をお持ちの場合は、「Oracle Database Applianceバージョン1のフロント・パネルとバック・パネル」をご覧ください。
Oracle Database Appliance X6-2S/X6-2Mのフロント・パネル
Oracle Database Appliance X6-2SおよびOracle Database Appliance X6-2Mサーバーはそれぞれ1RUを占有します。
次の図は、Oracle Database Appliance X6-2S/X6-2Mのフロント・パネル上のコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
8 |
ファン障害LED: オレンジ色 |
|
2 |
位置特定LED/ボタン: 白色 |
9 |
電源(PS)障害LED: オレンジ色 |
|
3 |
USB 2.0コネクタ(2) |
10 |
システム過熱警告LED: オレンジ色 |
|
4 |
SP OK LED: 緑色 |
11 - 12 |
HDD 0 - HDD 1(ブート・ドライブ) |
|
5 |
保守要求LED: オレンジ色 |
13 - 16 |
NVMe0、NVMe1、NVMe2(またはHDDフィラー)、NVMe3(またはHDDフィラー) |
|
6 |
電源/OK LED: 緑色 |
17 - 18 |
HDDフィラー |
|
7 |
電源ボタン |
19 |
DVDフィラー |
Oracle Database Appliance X6-2S/X6-2Mのバック・パネル

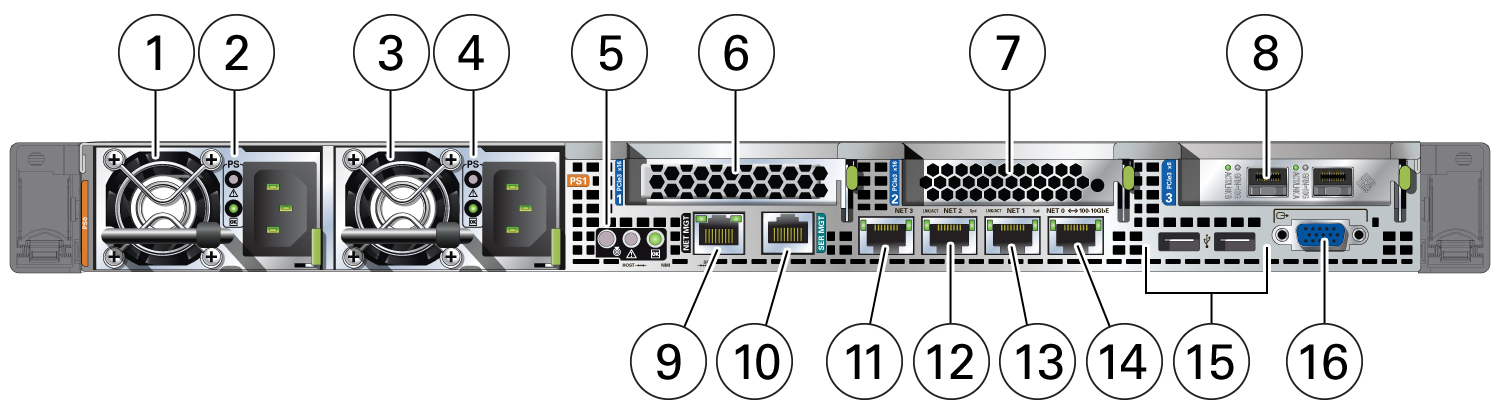

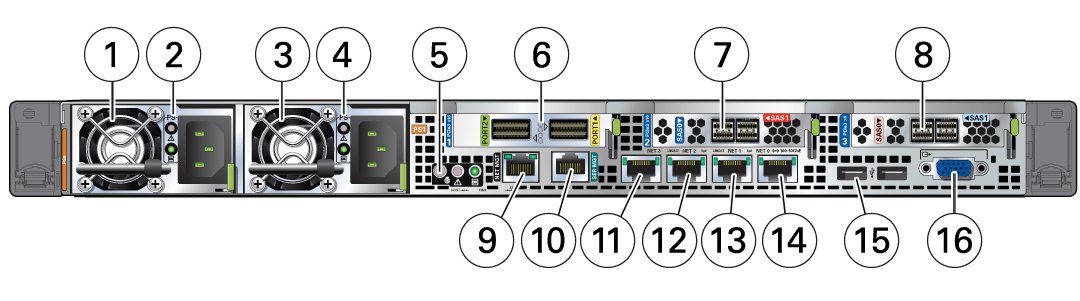

次の図は、Oracle Database Appliance X6-2S/X6-2Mのバック・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
ファン・モジュール付き電源(PS) 0 |
9 |
NET MGTポート。 Oracle Integrated Lights Out Manager (ILOM)との接続に使用するRJ-45コネクタ付きのサービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
2 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
10 |
SER MGTポート。 Oracle ILOMとの接続に使用するサービス・プロセッサRJ-45シリアル・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
3 |
ファン・モジュール付き電源(PS) 1 |
11 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート
注意 - イーサネット・ポートNET 2およびNET 3は、Oracle Database Appliance X6-2Sでは機能しません。 |
|
4 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
12 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート
注意 - イーサネット・ポートNET 2およびNET 3は、Oracle Database Appliance X6-2Sでは機能しません。 |
|
5 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
13 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
6 |
PCIeカード・スロット1: 空 |
14 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
7 |
PCIeカード・スロット2: NVMeスイッチPCIeカード |
15 |
USB 2.0コネクタ(2) |
|
8 |
PCIeカード・スロット3。 Dual 10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ。 2つの10 GbEデュアル・レートSFP+ポートを提供します。 PCIeカード・スロット4 (内部)。 デュアルポート内部12Gb/秒SAS3ホスト・バス・アダプタ サーバーの内部SASストレージをサポートします。 |
16 |
DB-15ビデオ・コネクタ |
Oracle Database Appliance X6-2Lフロント・パネル
Oracle Database Appliance X6-2Lサーバーは2RUを占有します。

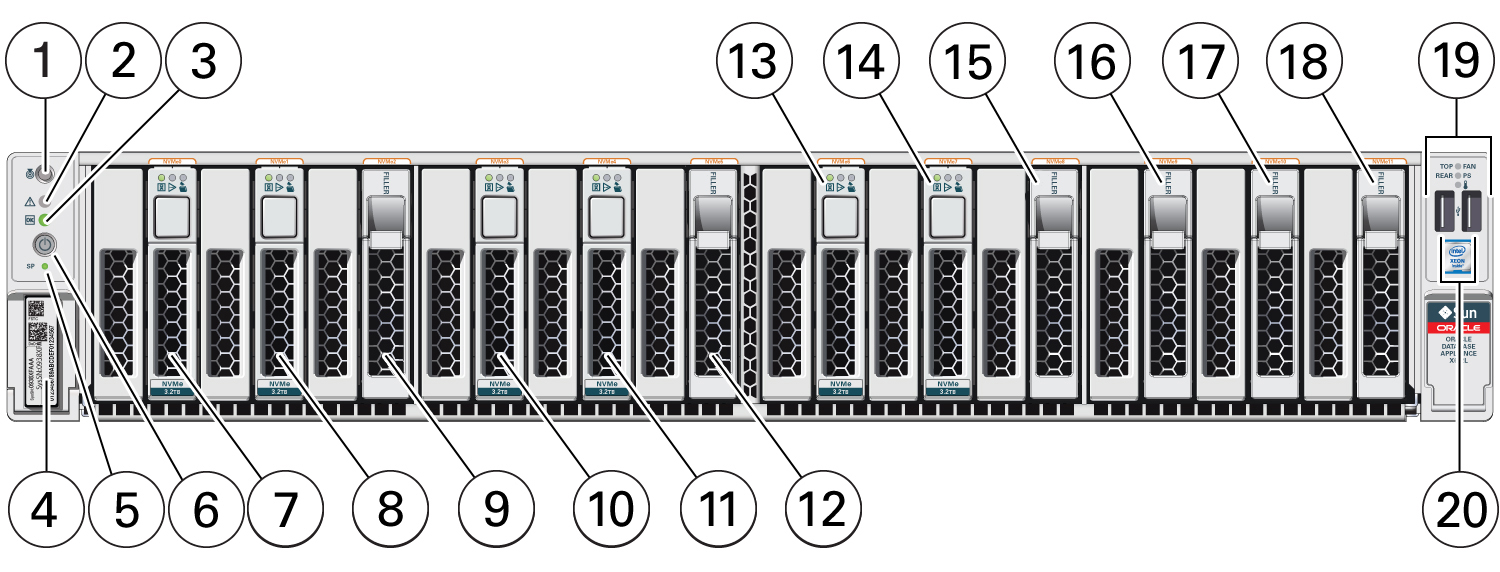

次の図は、Oracle Database Appliance X6-2Lのフロント・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
位置特定LED/ボタン: 白色 |
6 |
電源ボタン |
|
2 |
保守要求LED: オレンジ色 |
7 - 15 |
NVMe0、NVMe1、NVMe2(またはHDDフィラー)、NVMe3、NVMe4、NVMe5(またはHDDフィラー)、NVMe6、NVMe7、NVMe8(またはHDDフィラー)
ノート - スロットNVMe2(コールアウト9)、NVMe5(コールアウト12)、NVMe8(コールアウト15)は、基本構成モデルのストレージ拡張に使用できます。 オプションのコンポーネントの設置を参照してください。 |
|
3 |
電源/OK LED: 緑色 |
16 - 18 |
スロットNVMe9 - NVMe11
ノート - これらのNVMeスロットは、本製品ではサポートされていません。 |
|
4 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
19 |
上部ファン障害LED: オレンジ色 電源(PS)障害LED: オレンジ色 システム過熱警告LED: オレンジ色 |
|
5 |
SP OK LED: 緑色 |
20 |
USB 2.0コネクタ(2) |
Oracle Database Appliance X6-2Lバック・パネル

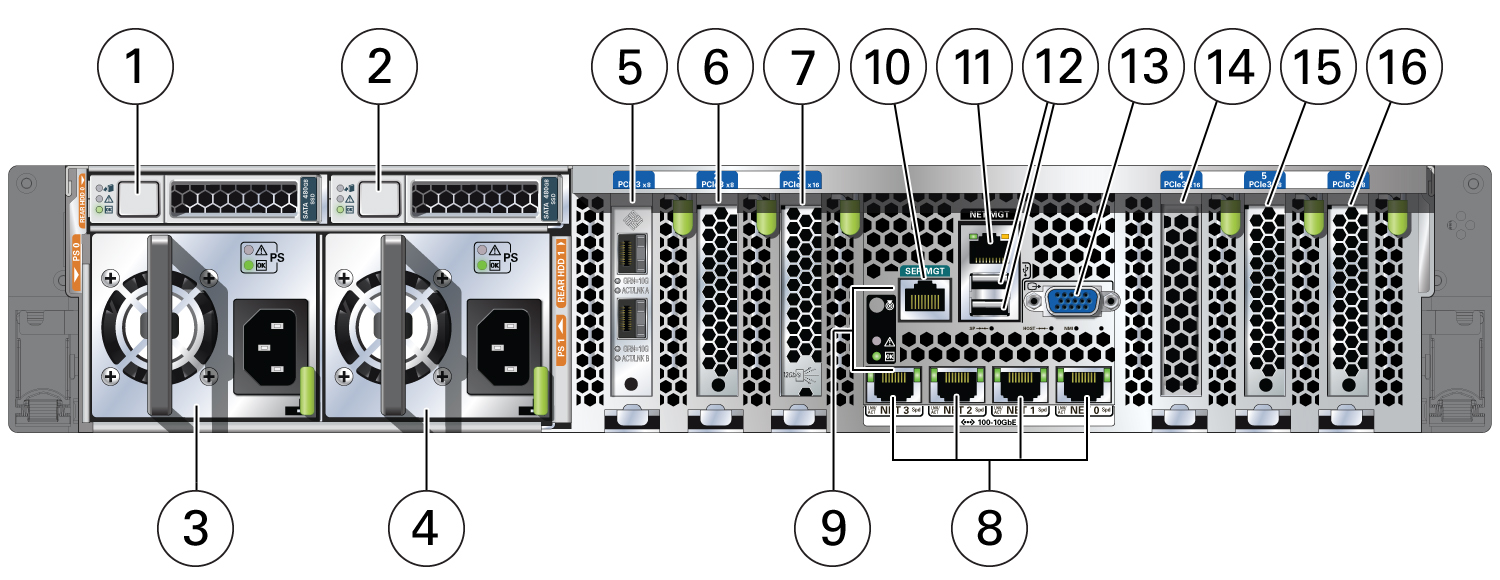

次の図は、「Oracle Database Appliance X6-2Lバック・パネル」のコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
リアHDD 0(ブート・ドライブ) |
9 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
|
2 |
リアHDD 1(起動ドライブ) |
10 |
SER MGTポート。 Oracle ILOMとの接続に使用するサービス・プロセッサRJ-45シリアル・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
3 |
ファン・モジュール付き電源(PS) 0 電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
11 |
NET MGTポート。 Oracle Integrated Lights Out Manager (ILOM)との接続に使用するRJ-45コネクタ付きのサービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
4 |
ファン・モジュール付き電源(PS) 1 電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
12 |
USB 2.0コネクタ(2) |
|
5 |
PCIeカード・スロット1: Sunデュアル10GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ |
13 |
DB-15ビデオ・コネクタ |
|
6 |
PCIeカード・スロット2: Oracle NVMe Switch PCIeカード |
14 |
PCIeカード・スロット4: パネル |
|
7 |
PCIeカード・スロット3: Oracle Storage 12 Gb SAS3 PCIe RAID内部HBA |
15 |
PCIeカード・スロット5: Oracle NVMe Switch PCIeカード |
|
8 |
RJ-45コネクタ付き4つの10 GbEネットワーク・インタフェース・ポート |
16 |
PCIeカード・スロット6: Oracle NVMe Switch PCIeカード |
Oracle Database Appliance X6-2-HAフロント・パネルとバック・パネル
ここでは、Oracle Database Appliance X6-2-HAのフロント・パネルとバック・パネルについて説明します。
Oracle Database Appliance X6-2S/X6-2M/X6-2L,の場合は「Oracle Database Appliance X6-2S/X6-2M/X6-2Lフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X7-2S/X7-2Mがある場合は、「Oracle Database Appliance X7-2S/X7-2Mフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X7-2-HAがある場合は、「Oracle Database Appliance X7-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X5-2がある場合、Oracle Database Appliance X5-2のフロント・パネルおよびバック・パネルを参照してください。 Oracle Database Appliance X3-2/X4-2がある場合は、「Oracle Database Appliance X3-2/X4-2フロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance Version 1をお持ちの場合は、「Oracle Database Applianceバージョン1のフロント・パネルとバック・パネル」をご覧ください。
Oracle Database Appliance X6-2-HAフロント・パネル
Oracle Database Appliance X6-2-HAには、2つのサーバー・ノード(2つのOracle Server X6-2)とOracle DE3-24Cストレージ・シェルフが含まれています。 ユニット全体で6RUです。 オプションのストレージ拡張シェルフには、追加で4RUが必要で、合計で10RUに増加します。

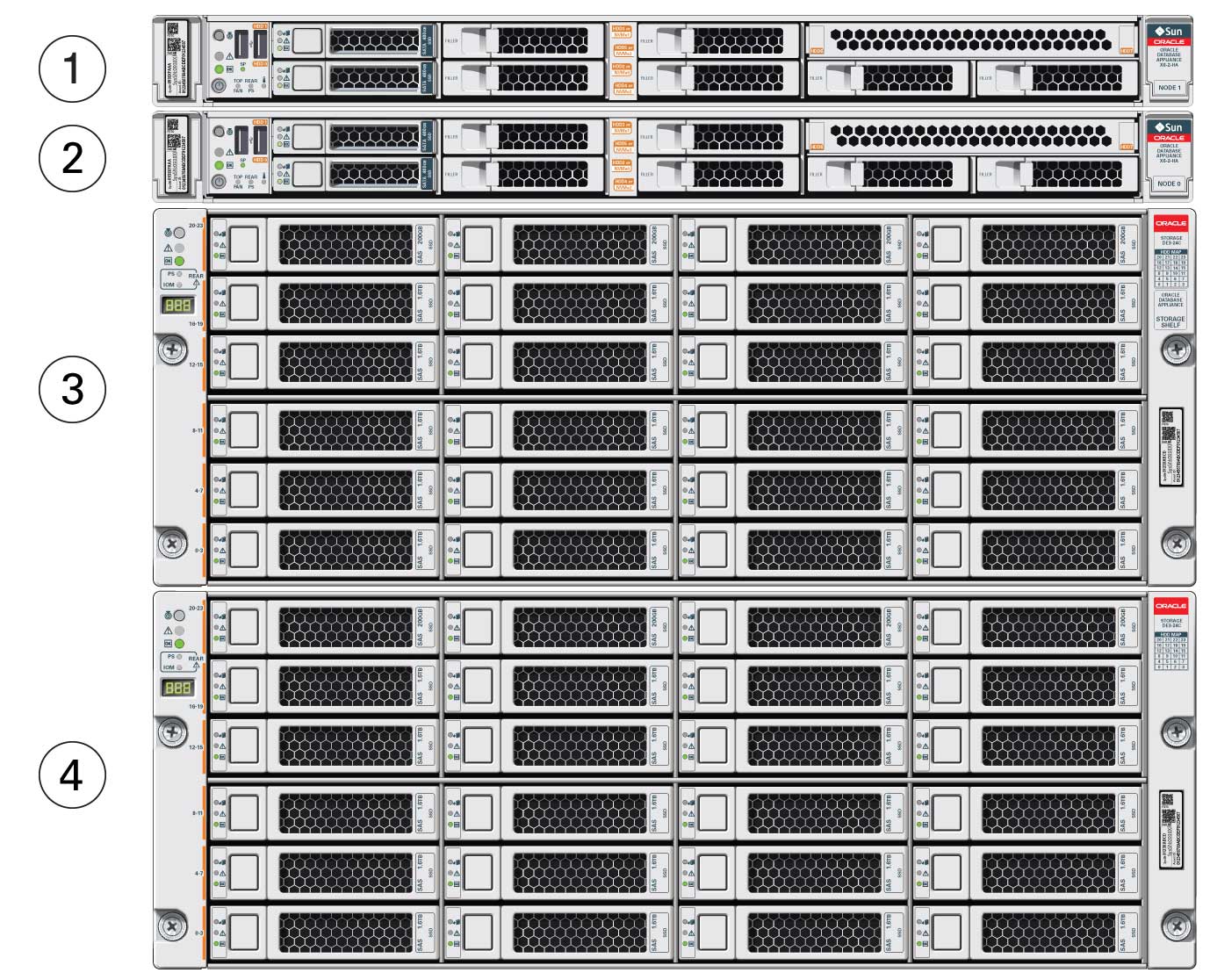

次の図は、オプションのストレージ拡張シェルフを備えたOracle Database Appliance X6-2-HAの前面を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE3-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE3-24C) |
サーバー・ノードのフロント・パネルの機能

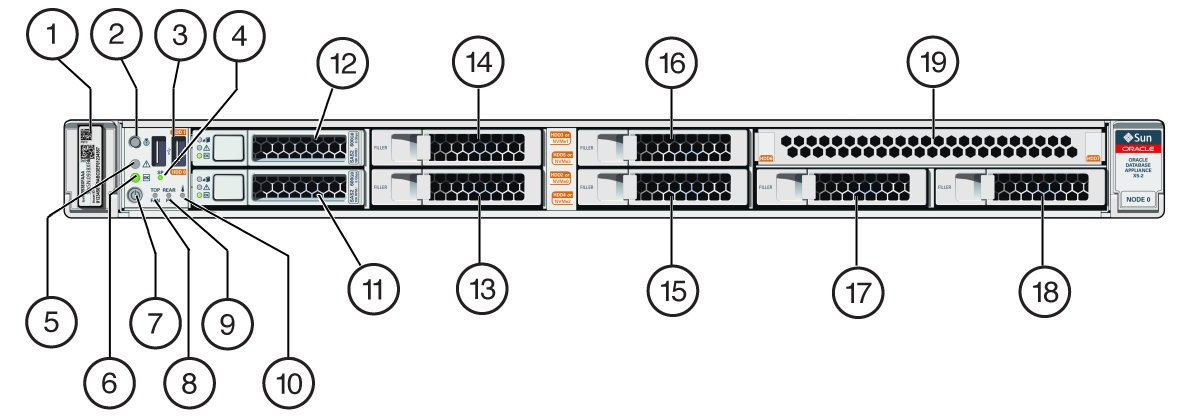

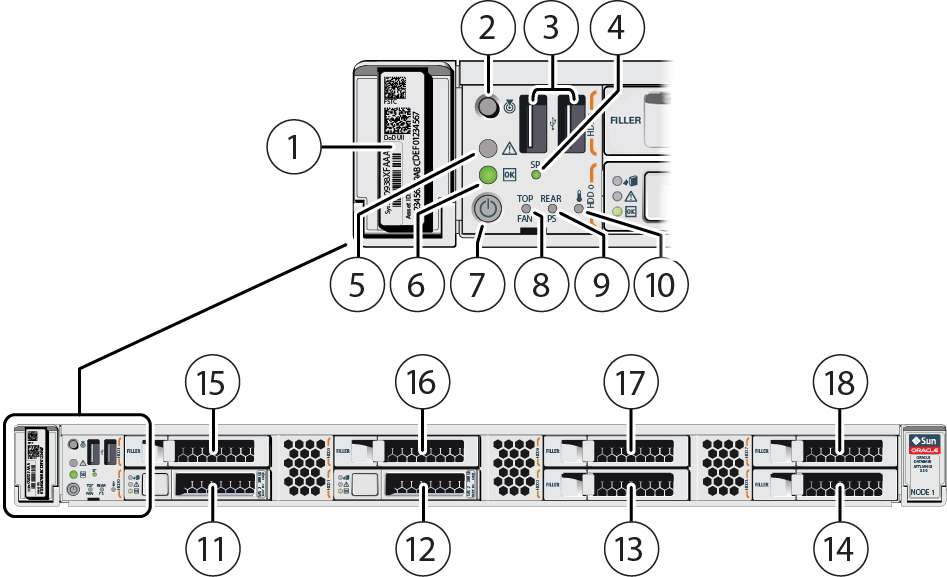

次の図は、「Oracle Database Appliance X6-2-HAサーバー・ノード」のフロント・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
8 |
ファン障害LED: オレンジ色 |
|
2 |
位置特定LED/ボタン: 白色 |
9 |
電源(PS)障害LED: オレンジ色 |
|
3 |
USB 2.0コネクタ(2) |
10 |
システム過熱警告LED: オレンジ色 |
|
4 |
SP OK LED: 緑色 |
11 |
HDD 0(ブート・ドライブ) |
|
5 |
保守要求LED: オレンジ色 |
12 |
HDD 1(ブート・ドライブ) |
|
6 |
電源/OK LED: 緑色 |
13 - 18 |
HDDフィラー |
|
7 |
電源ボタン |
19 |
DVDフィラー |
注意:
Oracleサポート・サービスに連絡する場合、シリアル番号のかわりに最上位レベル識別子(TLI)を使用します。 いずれかのサーバー・ノードの上部を見るか、ストレージ・シェルフの上部で、TLIを確認できます。 詳細は、「テクニカル・サポート」を参照してください。ストレージ・シェルフのフロント・パネルの機能

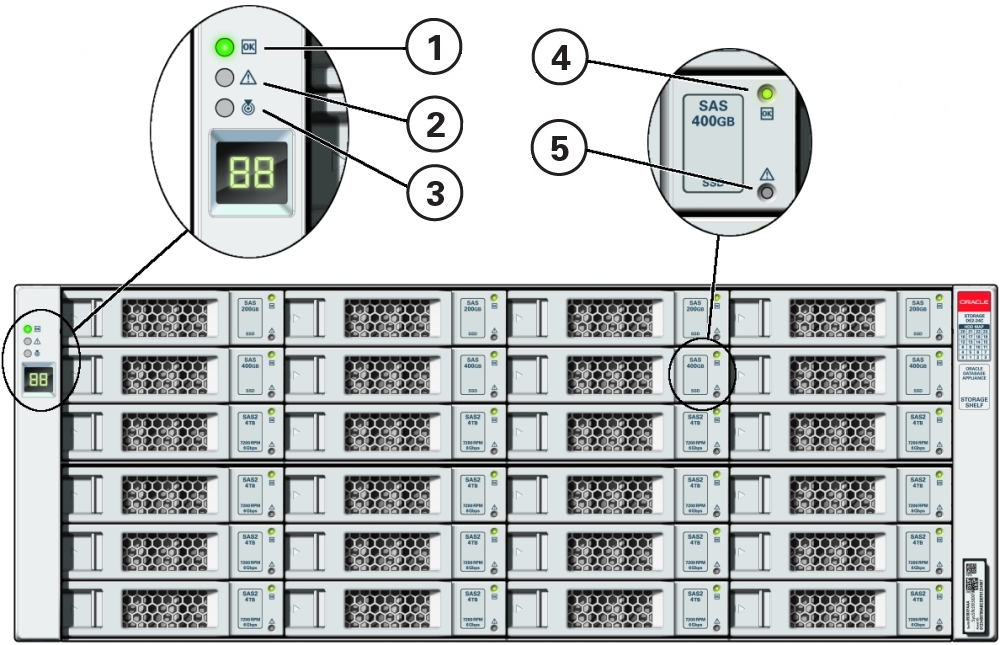

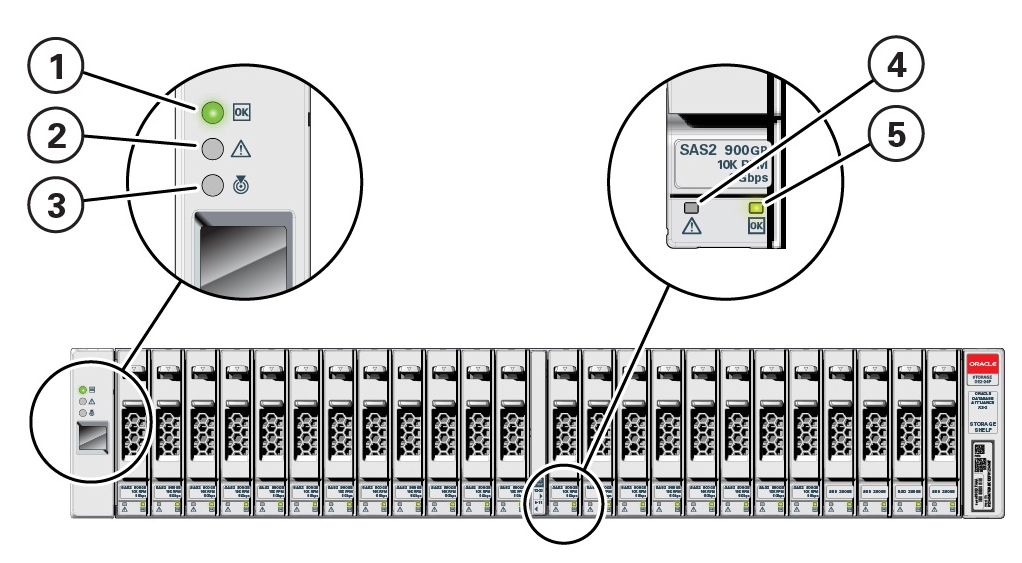

次の図は、フロント・パネルの「Oracle Database Appliance X6-2-HAストレージ・シェルフ」の機能を示しています。
注意:
基本構成のストレージ・シェルフでは、ディスク・スロット10〜19は空です(パネルのみ)。 基本構成内のディスクのデプロイメントが変更された場合、システムのデプロイメントは失敗します。基本構成のストレージ・シェルフをアップグレードして、スロット10-19に10個の1.6 TB SAS SSDを追加するオプションがあります。 オプションのコンポーネントの設置を参照してください。 基本構成を完全搭載済みのストレージ・シェルフにアップグレードすると、必要に応じて後でストレージ拡張シェルフを追加できます。
| コールアウト | 説明 |
|---|---|
|
1 |
ストレージ・シェルフの位置特定インジケータ |
|
2 |
ストレージ・シェルフの障害インジケータ |
|
3 |
ストレージ・シェルフのOK/電源インジケータ |
|
4 |
ストレージ・シェルフ電源障害インジケータ |
|
5 |
ストレージ・シェルフIOモジュールの障害インジケータ |
|
6 |
ドライブ取り外し準備完了インジケータ |
|
7 |
ドライブ障害インジケータ |
|
8 |
ドライブの電源/アクティビティ・インジケータ |
Oracle Database Appliance X6-2-HAバック・パネル

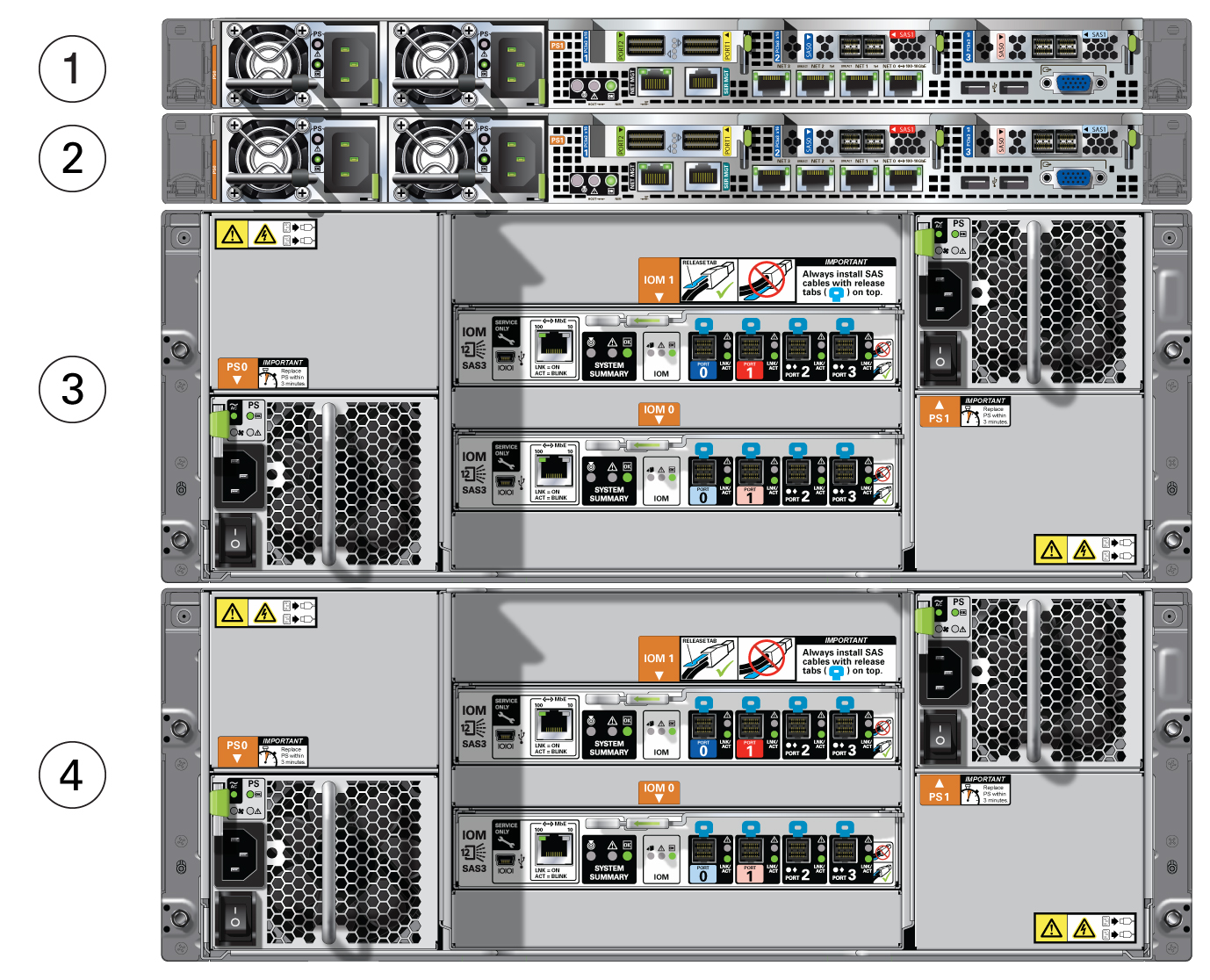

ここでは、Oracle Database Appliance X6-2-HAのバック・パネルの機能について説明します。 次の図は、Oracle Database Appliance X6-2-HAの背面を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE3-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE3-24C) |
サーバー・ノードのバック・パネルの機能
次の図は、「Oracle Database Appliance X6-2-HAサーバー・ノード」のバック・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
ファン・モジュール付き電源(PS) 0 |
9 |
NET MGTポート。 Oracle Integrated Lights Out Manager (ILOM)との接続に使用するRJ-45コネクタ付きのサービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
2 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
10 |
SER MGTポート。 Oracle ILOMとの接続に使用するサービス・プロセッサRJ-45シリアル・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
3 |
ファン・モジュール付き電源(PS) 1 |
11 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
4 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
12 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
5 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
13 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
6 |
アプライアンスのファクトリからは、次の2つのインタフェース・オプションを使用できます:
|
14 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
7 |
PCIeカード・スロット2。 サーバーをストレージ・シェルフおよびストレージ・エクスパンション・シェルフに接続するのに使用される2個のSAS3コネクタが提供されます。 |
15 |
USB 2.0コネクタ(2) |
|
8 |
PCIeカード・スロット3。 サーバーをストレージ・シェルフおよびストレージ・エクスパンション・シェルフに接続するのに使用される2個のSAS3コネクタが提供されます。 |
16 |
DB-15ビデオ・コネクタ |
ストレージ・シェルフのバック・パネルの機能
次の図は、「Oracle Database Appliance X6-2-HAストレージ・シェルフ」のバック・パネルの機能を示しています。
注意:
ストレージ・シェルフのネットワーク・ポートは、サービス・エンジニアのみが使用します。
| コールアウト | 説明 |
|---|---|
|
1 |
AC電源インジケータ |
|
2 |
ファン障害インジケータ |
|
3 |
電源装置のステータス・インジケータ |
|
4 |
DC電源障害インジケータ |
|
5 |
ファン・モジュール0付き電源 |
|
6 |
サービス・ポート(Oracle Service専用に予約済) |
|
7 |
SAS I/Oモジュール1 |
|
8 |
SAS I/Oモジュール0 |
|
9 |
ファン・モジュール1付き電源 |
Oracle Database Appliance X5-2のフロント・パネルおよびバック・パネル
この項では、Oracle Database Appliance X5-2のフロント・パネルおよびバック・パネルについて説明します。
Oracle Database Appliance X7-2S/X7-2Mがある場合は、「Oracle Database Appliance X7-2S/X7-2Mフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X7-2-HAがある場合は、「Oracle Database Appliance X7-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Applianceを持っているなら、X6-2S/X6-2M/X6-2L,は「Oracle Database Appliance X6-2S/X6-2M/X6-2Lフロント・パネルとバック・パネル」を見てください。 Oracle Database Appliance X6-2-HAがある場合は、「Oracle Database Appliance X6-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X3-2/X4-2がある場合は、「Oracle Database Appliance X3-2/X4-2フロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance Version 1をお持ちの場合は、「Oracle Database Applianceバージョン1のフロント・パネルとバック・パネル」をご覧ください。
Oracle Database Appliance X5-2のフロント・パネル
Oracle Database Appliance X5-2には、2つのサーバー・ノード(Oracle Server X5-2が2つ)および1つのOracle DE2-24Cストレージ・シェルフが含まれています。 ユニット全体で6RUです。 オプションのストレージ拡張シェルフには、追加で4RUが必要で、合計で10RUに増加します。
次の図は、オプションのストレージ拡張シェルフを含むOracle Database Appliance X5-2の前面を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE2-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE2-24C) |
サーバー・ノードのフロント・パネルの機能
次の図は、「Oracle Database Appliance X5-2サーバー・ノード」のフロント・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
8 |
ファン障害LED: オレンジ色 |
|
2 |
位置特定LED/ボタン: 白色 |
9 |
電源(PS)障害LED: オレンジ色 |
|
3 |
USB 2.0コネクタ(2) |
10 |
システム過熱警告LED: オレンジ色 |
|
4 |
SP OK LED: 緑色 |
11 |
HDD 0(ブート・ドライブ) |
|
5 |
保守要求LED: オレンジ色 |
12 |
HDD 1(ブート・ドライブ) |
|
6 |
電源/OK LED: 緑色 |
13 - 18 |
HDDフィラー |
|
7 |
電源ボタン |
19 |
DVDフィラー |
注意:
Oracleサポート・サービスに連絡する場合、シリアル番号のかわりに最上位レベル識別子(TLI)を使用します。 いずれかのサーバー・ノードの上部を見るか、ストレージ・シェルフの上部で、TLIを確認できます。 詳細は、「テクニカル・サポート」を参照してください。ストレージ・シェルフのフロント・パネルの機能
次の図は、フロント・パネルの「Oracle Database Appliance X5-2ストレージ・シェルフ」の機能を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
ストレージ・シェルフのOK/電源インジケータ |
|
2 |
ストレージ・シェルフの障害インジケータ |
|
3 |
ストレージ・シェルフの位置特定インジケータ |
|
4 |
ドライブの電源/アクティビティ・インジケータ |
|
5 |
ドライブ障害インジケータ |
Oracle Database Appliance X5-2のバック・パネル
この項では、Oracle Database Appliance X5-2のバック・パネルの機能について説明します。 次の図は、Oracle Database Appliance X5-2の背面を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE2-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE2-24C) |
サーバー・ノードのバック・パネルの機能
次の図は、「Oracle Database Appliance X5-2サーバー・ノード」のバック・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
ファン・モジュール付き電源(PS) 0 |
9 |
NET MGTポート。 Oracle Integrated Lights Out Manager (ILOM)との接続に使用するRJ-45コネクタ付きのサービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
2 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
10 |
SER MGTポート。 Oracle ILOMとの接続に使用するサービス・プロセッサRJ-45シリアル・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
3 |
ファン・モジュール付き電源(PS) 1 |
11 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
4 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
12 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
5 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
13 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
6 |
PCIeカード・スロット1。 QSFP+接続を持つ2個のInfiniBandネットワーク・インタフェース・ポートがサーバー・ノード間のプライベート・クラスタ相互接続用に提供されます。 また、RJ-45接続を持つ4つの10 GbEネットワーク・インタフェース・ポートを2つずつ使用して、ノード間相互接続を作成することもできます。 詳細は、『Oracle Database Applianceスタート・ガイド』を参照してください。
|
14 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
7 |
PCIeカード・スロット2。 サーバーをストレージ・シェルフおよびストレージ・エクスパンション・シェルフに接続するのに使用される2個のSAS3コネクタが提供されます。 |
15 |
USB 2.0コネクタ(2) |
|
8 |
PCIeカード・スロット3。 サーバーをストレージ・シェルフおよびストレージ・エクスパンション・シェルフに接続するのに使用される2個のSAS3コネクタが提供されます。 |
16 |
DB-15ビデオ・コネクタ |
ストレージ・シェルフのバック・パネルの機能
次の図は、「Oracle Database Appliance X5-2ストレージ・シェルフ」のバック・パネルの機能を示しています。
注意:
ストレージ・シェルフのネットワーク・ポートは、サービス・エンジニアのみが使用します。
| コールアウト | 説明 |
|---|---|
|
1 |
AC電源障害インジケータ |
|
2 |
電源装置のステータス・インジケータ |
|
3 |
ファン障害インジケータ |
|
4 |
DC電源障害インジケータ |
|
5 |
サービス・ポート(Oracle Service専用に予約済) |
|
6 |
SAS I/Oモジュール1 |
|
7 |
ファン・モジュール2付き電源 |
|
8 |
SAS I/Oモジュール0 ファン・モジュール1付き電源 |
|
9 |
ファン・モジュール1付き電源 |
Oracle Database Appliance X3-2/X4-2のフロント・パネルおよびバック・パネル
ここでは、Oracle Database Appliance X3-2/X4-2のフロント・パネルとバック・パネルについて説明します。
Oracle Database Appliance X7-2S/X7-2Mがある場合は、「Oracle Database Appliance X7-2S/X7-2Mフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X7-2-HAがある場合は、「Oracle Database Appliance X7-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Applianceを持っているなら、X6-2/X6-2M/X6-2L,は「Oracle Database Appliance X6-2S/X6-2M/X6-2Lフロント・パネルとバック・パネル」を見てください。 Oracle Database Appliance X6-2-HAがある場合は、「Oracle Database Appliance X6-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X5-2がある場合、Oracle Database Appliance X5-2のフロント・パネルおよびバック・パネルを参照してください。 Oracle Database Appliance Version 1をお持ちの場合は、「Oracle Database Applianceバージョン1のフロント・パネルとバック・パネル」をご覧ください。
Oracle Database Appliance X3-2/X4-2のフロント・パネル
Oracle Database Appliance X3-2/X4-2には、2つのサーバー・ノード(Sun Server X3-2のノードが2つか、Sun Server X4-2のノードが2つのいずれか)および1つのOracle DE2-24Pストレージ・シェルフが含まれます。 ユニット全体で4RUです。 オプションのDE2-24Pストレージ拡張シェルフには、追加で2RUが必要で、合計で6RUに増加します。
次の図は、オプションのストレージ拡張シェルフを含むOracle Database Appliance X3-2の前面を示しています。 製品のラベルを除いて、Oracle Database Appliance X4-2の外観も同じです。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE2-24P) |
|
4 |
オプションのストレージ拡張シェルフ(DE2-24P) |
サーバー・ノードのフロント・パネルの機能
次の図は、「Oracle Database Appliance X3-2/X4-2サーバー・ノード」のフロント・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
10 |
システム過熱警告LED: オレンジ色 |
|
2 |
位置特定LED/ボタン: 白色 |
11 |
HDD 0(ブート・ドライブ) |
|
3 |
USB 2.0コネクタ(2) |
12 |
HDD 1(ブート・ドライブ) |
|
4 |
SP OK LED: 緑色 |
13 |
HDDフィラー |
|
5 |
保守要求LED: オレンジ色 |
14 |
HDDフィラー |
|
6 |
電源/OK LED: 緑色 |
15 |
HDDフィラー |
|
7 |
電源ボタン |
16 |
HDDフィラー |
|
8 |
ファン障害LED: オレンジ色 |
17 |
HDDフィラー |
|
9 |
電源(PS)障害LED: オレンジ色 |
18 |
HDDフィラー |
注意:
Oracleサポート・サービスに連絡する場合、シリアル番号のかわりに最上位レベル識別子(TLI)を使用します。 いずれかのサーバー・ノードの上部を見るか、ストレージ・シェルフの上部で、TLIを確認できます。 詳細は、「テクニカル・サポート」を参照してください。ストレージ・シェルフのフロント・パネルの機能
次の図は、フロント・パネルの「Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ」の機能を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
ストレージ・シェルフのOK/電源インジケータ |
|
2 |
ストレージ・シェルフの障害インジケータ |
|
3 |
ストレージ・シェルフの位置特定インジケータ |
|
4 |
ドライブ障害インジケータ |
|
5 |
ドライブの電源/アクティビティ・インジケータ |
Oracle Database Appliance X3-2/X4-2のバック・パネル
この項では、Oracle Database Appliance X3-2/X4-2のバック・パネルの機能について説明します。 次の図は、Oracle Database Appliance X4-2の背面を示しています。 Oracle Database Appliance X3-2とOracle Database Appliance X4-2は、PCIeスロット1のネットワーク・カードを除いて同じです(「サーバー・ノードのバック・パネルの機能」を参照してください)。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE2-24P) |
|
4 |
オプションのストレージ拡張シェルフ(DE2-24P) |
サーバー・ノードのバック・パネルの機能
次の図は、「Oracle Database Appliance X3-2/X4-2サーバー・ノード」のバック・パネルのコンポーネントを示しています。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
ファン・モジュール付き電源(PS) 0 |
9 |
NET MGTポート。 Oracle Integrated Lights Out Manager (ILOM)との接続に使用するRJ-45コネクタ付きのサービス・プロセッサ10/100BASE-Tネットワーク・インタフェース・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
2 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
10 |
SER MGTポート。 Oracle ILOMとの接続に使用するサービス・プロセッサRJ-45シリアル・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
3 |
ファン・モジュール付き電源(PS) 1 |
11 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
4 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
12 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
5 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
13 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
6 |
Oracle Database Appliance X4-2: PCIeカード・スロット1。 2個の10 GbEデュアルレートSFP+ポートがサーバー・ノード間のプライベート・クラスタ相互接続用に提供されます。
また、RJ-45接続を持つ4つの10 GbEネットワーク・インタフェース・ポートを2つずつ使用して、ノード間相互接続を作成することもできます。 詳細は、『Oracle Database Applianceスタート・ガイド』を参照してください。
Oracle Database Appliance X3-2: PCIeカード・スロット1。 RJ-45コネクタ付きの2個の10 GbEネットワーク・インタフェース・ポートがサーバー・ノード間のプライベート・クラスタ相互接続用に提供されます。
|
14 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート |
|
7 |
PCIeカード・スロット2。 サーバーをストレージ・シェルフおよびストレージ・エクスパンション・シェルフに接続するのに使用される2個のSAS2コネクタが提供されます。 |
15 |
USB 2.0コネクタ(2) |
|
8 |
PCIeカード・スロット3。 サーバーをストレージ・シェルフおよびストレージ・エクスパンション・シェルフに接続するのに使用される2個のSAS2コネクタが提供されます。 |
16 |
DB-15ビデオ・コネクタ |
ストレージ・シェルフのバック・パネルの機能
次の図は、「Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ」のバック・パネルの機能を示しています。
注意:
ストレージ・シェルフのネットワーク・ポートは、サービス・エンジニアのみが使用します。
| コールアウト | 説明 |
|---|---|
|
1 |
AC電源障害インジケータ |
|
2 |
電源装置のステータス・インジケータ |
|
3 |
ファン障害インジケータ |
|
4 |
DC電源障害インジケータ |
|
5 |
ファン・モジュール0付き電源 |
|
6 |
サービス・ポート(Oracle Service専用に予約済) |
|
7 |
SAS I/Oモジュール1 |
|
8 |
SAS I/Oモジュール0 |
|
9 |
ファン・モジュール1付き電源 |
Oracle Database Applianceバージョン1のフロント・パネルとバック・パネル
このセクションでは、Oracle Database Applianceバージョン1のフロント・パネルとバック・パネルについて説明します。
Oracle Database Appliance X7-2S/X7-2Mがある場合は、「Oracle Database Appliance X7-2S/X7-2Mフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X7-2-HAがある場合は、「Oracle Database Appliance X7-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Applianceを持っているなら、X6-2S/X6-2M/X6-2L,は「Oracle Database Appliance X6-2S/X6-2M/X6-2Lフロント・パネルとバック・パネル」を見てください。 Oracle Database Appliance X6-2-HAがある場合は、「Oracle Database Appliance X6-2-HAフロント・パネルとバック・パネル」を参照してください。 Oracle Database Appliance X5-2がある場合、Oracle Database Appliance X5-2のフロント・パネルおよびバック・パネルを参照してください。 Oracle Database Appliance X3-2/X4-2がある場合は、「Oracle Database Appliance X3-2/X4-2フロント・パネルとバック・パネル」を参照してください。
Oracle Database Applianceバージョン1のフロント・パネル
Oracle Database Applianceバージョン1には、2つのサーバー・ノードSN0とSN1が含まれています。 SN0が下でSN1が上です。 サーバー・ノードは、システム・コントローラとも呼ばれます。

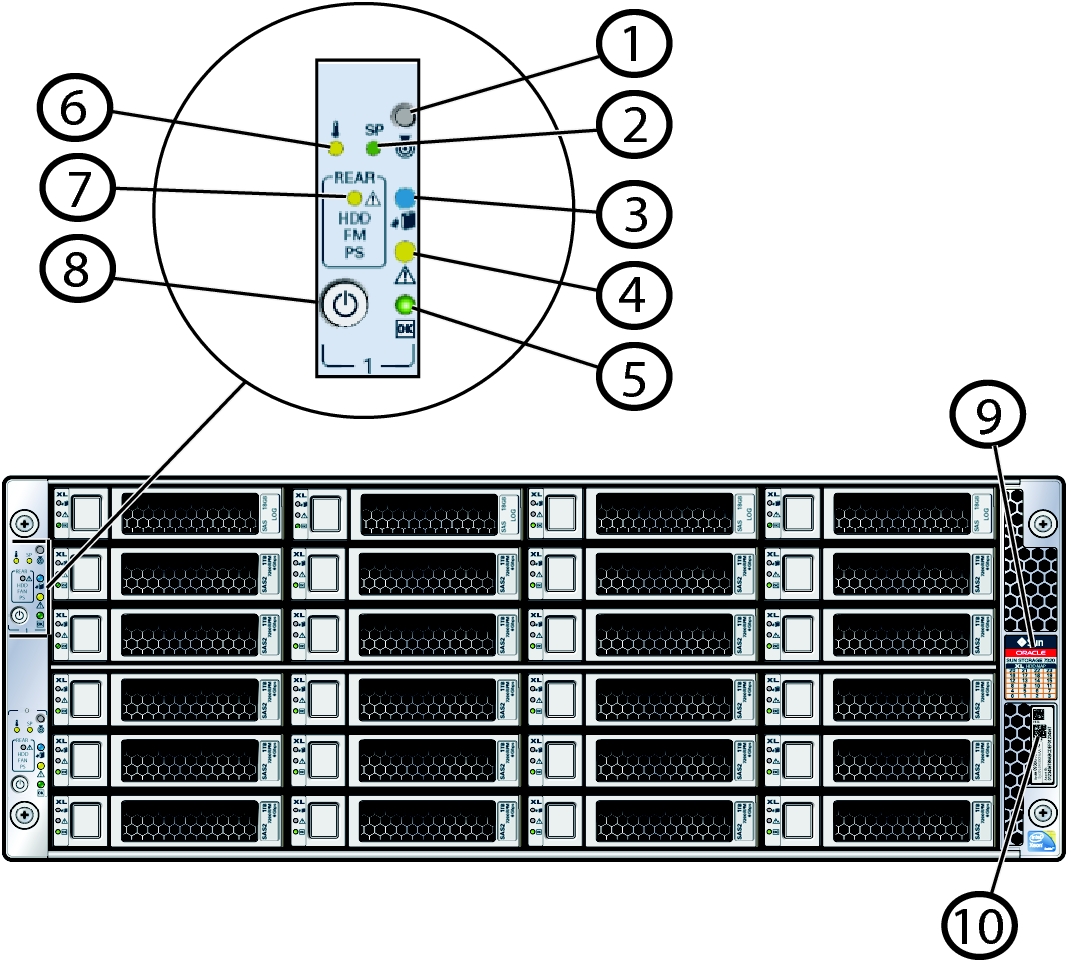

次の図は、フロント・パネル「Oracle Database Applianceバージョン1」とそのコンポーネントを示しています。
注意:
システムには、アイテム1から8がそれぞれ 2つ(サーバー・ノードごとに1つ)あります。 RFID、製品シリアル番号タグ、ドライブ・マップは1つしかありません。| コールアウト | 説明 |
|---|---|
|
1 |
位置特定ボタン/LED (白色) |
|
2 |
SP (サービス・プロセッサ) OK LED (緑色 = OK、オレンジ色 = 障害) |
|
3 |
サーバー・ノードの取外し準備完了LED (青) |
|
4 |
保守要求LED (オレンジ色) |
|
5 |
電源/OK LED (緑色) |
|
6 |
システム過熱LED (オレンジ色) |
|
7 |
後部HDD (ハード・ディスク・ドライブ)/PS (電源)/ファン・フォルトLED (オレンジ色) |
|
8 |
電源ボタン(凹型) |
|
9 |
ドライブ・マップ |
|
10 |
RFID (無線自動識別)と製品シリアル番号タグ |
Oracle Database Applianceバージョン1のバック・パネル

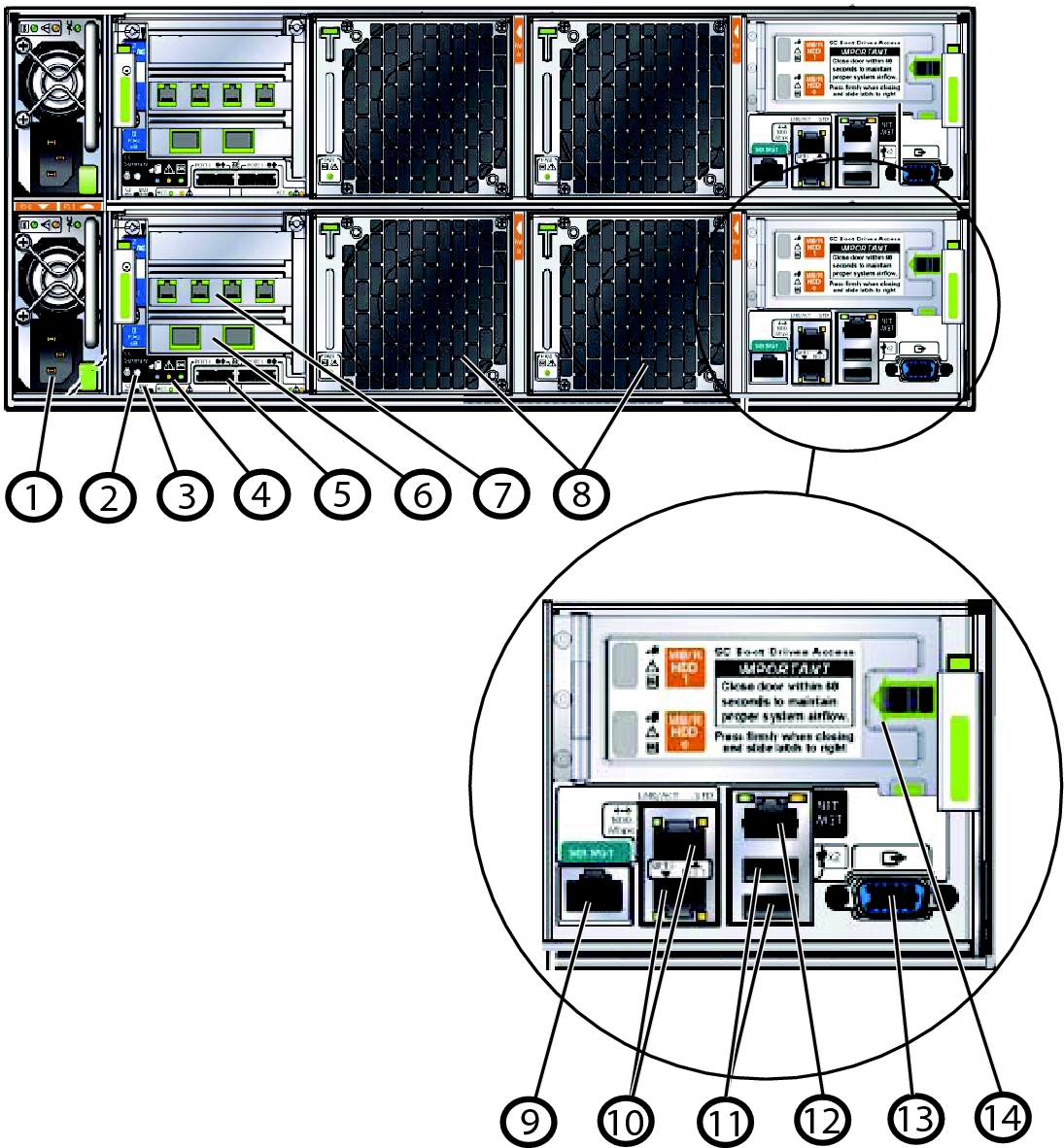

次の図は、「Oracle Database Applianceバージョン1」のバック・パネルを示し、SN0のコンポーネントを示しています。 SN1のコンポーネントも同じです。
| コールアウト | 説明 | コールアウト | 説明 |
|---|---|---|---|
|
1 |
電源装置(PSU) |
8 |
ファン |
|
2 |
位置特定ボタン/LED (白色) |
9 |
SER MGTポート。 Oracle ILOMとの接続に使用するサービス・プロセッサRJ-45シリアル・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
3 |
ホスト・マスク不可能割込み(NMI)およびSPリセット凹型スイッチ |
10 |
RJ-45コネクタ付きのデュアル・オンボード1 GbEネットワーク・インタフェース・ポート |
|
4 |
ステータスLED:
|
11 |
USBポート |
|
5 |
外部MiniSASポート(各サーバー・ノードに2つ) - 予約済。 これらのポートにケーブルを接続して使用しないでください |
12 |
NET MGTポート。 Oracle Integrated Lights Out Manager (ILOM)との接続に使用するRJ-45コネクタ付きのサービス・プロセッサ10/100BASE-Tネットワーク・インタフェース・ポート
注意 - 管理ポートは、サービス・エンジニアのみが使用します。
|
|
6 |
PCI Express (PCIe)スロット0 - デュアル10 GbEネットワーク・インタフェース・ポート |
13 |
コンソールへのビデオ・コネクタ |
|
7 |
PCIeスロット1 - RJ-45コネクタ付きのクァッド1 GbEネットワーク・インタフェース・ポート |
14 |
背面ハードディスク・ドライブ(RHDD)(ブート・ドライブ、サーバー・ノードあたり2台)
注意 - RHDDは、ちょうつがい式アクセス・パネルの裏にあります。 |
Oracle Database Applianceの仕様
この項では、様々なバージョンのOracle Database Applianceの物理的仕様、電気仕様および環境仕様について説明します。
物理的仕様
この項では、様々なバージョンのOracle Database Applianceの物理的仕様について説明します。
Oracle Database Appliance X7-2シリーズの物理仕様
| アイテム | Oracle Database Appliance X7-2S | Oracle Database Appliance X7-2M | Oracle Database Appliance X7-2-HA |
|---|---|---|---|
|
高さ |
42.6mm (1.7インチ) |
42.6mm (1.7インチ) |
サーバー・ノードごとに42.6mm (1.7インチ) ストレージ・シェルフごとに175mm (6.9インチ) |
|
幅 |
436.5mm (17.2インチ) |
436.5mm (17.2インチ) |
サーバー・ノードごとに436.5mm (17.2インチ) ストレージ・シェルフ: 446.0mm (17.6インチ) |
|
奥行き |
737.0mm (29.0インチ) |
737.0mm (29.0インチ) |
サーバー・ノードごとに737.0mm (29.0インチ) ストレージ・シェルフ: 558.0mm (22.0インチ) |
|
重量 |
16.1kg (34.5ポンド) |
16.1kg (34.5ポンド) |
サーバー・ノードごとに16.1kg (34.5ポンド) ストレージ・シェルフごとに38.0kg (84.0ポンド) |
Oracle Database Appliance X6-2シリーズの物理的仕様
| アイテム | Oracle Database Appliance X6-2S | Oracle Database Appliance X6-2M | Oracle Database Appliance X6-2L | Oracle Database Appliance X6-2-HA |
|---|---|---|---|---|
|
高さ |
42.6mm (1.7インチ) |
42.6mm (1.7インチ) |
87.6mm (3.5インチ) |
サーバー・ノードごとに42.6mm (1.7インチ) ストレージ・シェルフごとに175mm (6.9インチ) |
|
幅 |
436.5mm (17.2インチ) |
436.5mm (17.2インチ) |
445.0mm (17.5インチ) |
サーバー・ノードごとに436.5mm (17.2インチ) ストレージ・シェルフ: 446.0mm (17.6インチ) |
|
奥行き |
737.0mm (29.0インチ) |
737.0mm (29.0インチ) |
737.0mm (29.0インチ) |
サーバー・ノードごとに737.0mm (29.0インチ) ストレージ・シェルフ: 558.0mm (22.0インチ) |
|
重量 |
16.1kg (35.4ポンド) |
16.1kg (35.4ポンド) |
29.0kg (64.0ポンド) |
サーバー・ノードごとに16.1kg (35.4ポンド) ストレージ・シェルフごとに38.0kg (84.0ポンド) |
Oracle Database Applianceバージョン1およびモデルX3-2、X4-2およびX5-2の物理仕様
| アイテム | Oracle Database Applianceバージョン1 | Oracle Database Appliance X3-2/X4-2 | Oracle Database Appliance X5-2 |
|---|---|---|---|
|
高さ |
175.1mm (6.9インチ) |
サーバー・ノードごとに42.6mm (1.7インチ) ストレージ・シェルフごとに87.9mm (3.5インチ) |
サーバー・ノードごとに42.6mm (1.7インチ) ストレージ・シェルフごとに175mm (6.9インチ) |
|
幅 |
437.0mm (17.2インチ) (取付け耳を含まない) 482.6mm (19インチ) (取付け耳を含む) |
サーバー・ノード: 436.5mm (17.2インチ) ストレージ・シェルフ: 483.0mm (19.0インチ) |
サーバー・ノード: 436.5mm (17.2インチ) ストレージ・シェルフ: 483.0mm (19.0インチ) |
|
奥行き |
762.0mm (30.0インチ) 782.0mm (30.8インチ) (ファン・モジュールのハンドルおよびラッチを含む) |
サーバー・ノード: 737.0mm (29.0インチ) ストレージ・シェルフ: 630.0mm (24.8インチ) |
サーバー・ノード: 737.0mm (29.0インチ) ストレージ・シェルフ: 630.0mm (24.8インチ) |
|
重量 |
72.6kg (160.0ポンド) |
サーバー・ノードごとに16.3kg (36.0ポンド) ストレージ・シェルフごとに24.0kg (52.9ポンド) |
サーバー・ノードごとに16.3kg (36.0ポンド) ストレージ・シェルフごとに37.2kg (82.0ポンド) |
電気仕様
この項では、様々なバージョンのOracle Database Applianceの電気仕様について説明します。
Oracle Database Appliance X7-2シリーズの電気的仕様
| アイテム | Oracle Database Appliance X7-2S | Oracle Database Appliance X7-2M | Oracle Database Appliance X7-2-HA |
|---|---|---|---|
|
サーバー・ノード電源出力の定格最大 |
100-127VACで1200W 200-240VACで1200W |
100-127VACで1200W 200-240VACで1200W |
100-127VACで1200W 200-240VACで1200W |
|
サーバー・ノードAC電源 |
100-127VACで7.2A 200-240VACで3.4A |
100-127VACで7.2A 200-240VACで3.4A |
100-127VACで7.2A 200-240VACで3.4A |
|
ストレージ・シェルフ電源出力の定格最大 |
含まれていない |
含まれていない |
100-127 VACで580W 200-240 VACで580W |
|
ストレージ・シェルフAC電源 |
含まれていない |
含まれていない |
100-127VACで8A 220-240VACで3A |
|
電力使用量 |
消費電力の詳細は、Oracle Server X7-2 「電力計算機」を参照してください。
|
消費電力の詳細は、Oracle Server X7-2 「電力計算機」を参照してください。
|
サーバー・ノード
ストレージ・シェルフ
|
Oracle Database Appliance X6-2シリーズの電気仕様
| アイテム | Oracle Database Appliance X6-2S | Oracle Database Appliance X6-2M | Oracle Database Appliance X6-2L | Oracle Database Appliance X6-2-HA |
|---|---|---|---|---|
|
サーバー・ノード電源出力の定格最大 |
100-127 VACで600W 200-240 VACで600W |
100-127 VACで600W 200-240 VACで600W |
100-127 VACで1000W 200-240 VACで1000W |
100-127 VACで600W 200-240 VACで600W |
|
サーバー・ノードAC電源 |
100-127VACで7.2A 200-240VACで3.4A |
100-127VACで7.2A 200-240VACで3.4A |
8.5 -12A at 100-127 VAC 5.7A、200-240VAC |
100-127VACで7.2A 200-240VACで3.4A |
|
ストレージ・シェルフ電源出力の定格最大 |
含まれていない |
含まれていない |
含まれていない |
100-127 VACで580W 200-240 VACで580W |
|
ストレージ・シェルフAC電源 |
含まれていない |
含まれていない |
含まれていない |
100-127VACで8A 220-240VACで3A |
|
電力使用量 |
電力消費量の詳細は、Oracle Server X6-2の電力計算機に関する項を参照してください。
|
電力消費量の詳細は、Oracle Server X6-2の電力計算機に関する項を参照してください。
|
消費電力の詳細は、Oracle Server X6-2L 「電力計算機」を参照してください。
|
サーバー・ノード
ストレージ・シェルフ
|
Oracle Database Applianceバージョン1およびモデルX3-2、X4-2、およびX5-2の電気的仕様
| アイテム | Oracle Database Applianceバージョン1 | Oracle Database Appliance X3-2/X4-2 | Oracle Database Appliance X5-2 |
|---|---|---|---|
|
サーバー・ノード電源出力の定格最大 |
100-120 VACで1270W 200-240 VACで1370W |
100-127 VACで600W 200-240 VACで600W |
100-127 VACで600W 200-240 VACで600W |
|
サーバー・ノードAC電源 |
110-127VACで12A 200-240VACで7A 100VACで13A (日本のみ) |
100-127VACで7.2A 200-240VACで3.4A |
100-127VACで7.2A 200-240VACで3.4A |
|
ストレージ・シェルフ電源出力の定格最大 |
サポートされません |
100-127 VACで580W 200-240 VACで580W |
100-127 VACで580W 200-240 VACで580W |
|
ストレージ・シェルフAC電源 |
サポートされません |
100-127VACで8A 220-240VACで3A |
100-127VACで8A 220-240VACで3A |
|
電力使用量 |
利用できません |
サーバー・ノード
ストレージ・シェルフ
|
サーバー・ノード
ストレージ・シェルフ
|
環境仕様
この項では、ラックに取り付けられていない単一のOracle Database Applianceの環境仕様について説明します。
Oracle Database Appliance X7-2シリーズの環境仕様
| アイテム | Oracle Database Appliance X7-2S | Oracle Database Appliance X7-2M | Oracle Database Appliance X7-2-HA |
|---|---|---|---|
|
動作温度 |
5°Cから35°C(41°Fから95°F)。
|
5°Cから35°C(41°Fから95°F)
|
5°Cから35°C(41°Fから95°F)
|
|
非動作温度 |
-40°Cから70°C(-40°Fから158°F)。
|
-40°Cから70°C(-40°Fから158°F)
|
-40°Cから70°C(-40°Fから158°F)
|
|
動作湿度 |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
|
非動作湿度 |
最大相対湿度93%、結露なし。 |
最大93%の相対湿度、結露なし |
最大93%の相対湿度、結露なし |
|
動作高度 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国市場では規制により、最高高度2,000m (6,560フィート)に設置が制限される場合があります)。 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000m (6,560フィート)に設置が制限される場合があります)。 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000m (6,560フィート)に設置が制限される場合があります)。 |
|
非動作高度 |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
|
冷却装置 |
消費電力の詳細は、Oracle Server X7-2 「電力計算機」を参照してください。
|
消費電力の詳細は、Oracle Server X7-2 「電力計算機」を参照してください。
|
サーバー・ノード
ストレージ・シェルフ
|
|
騒音 |
7.0ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
7.0ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
7.0ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
Oracle Database Appliance X6-2シリーズの環境仕様
| アイテム | Oracle Database Appliance X6-2S | Oracle Database Appliance X6-2M | Oracle Database Appliance X6-2L | Oracle Database Appliance X6-2-HA |
|---|---|---|---|---|
|
動作温度 |
5°Cから35°C(41°Fから95°F)。
|
5°Cから35°C(41°Fから95°F)
|
5°Cから35°C(41°Fから95°F)
|
5°Cから35°C(41°Fから95°F)
|
|
非動作温度 |
-40°Cから70°C(-40°Fから158°F)。
|
-40°Cから70°C(-40°Fから158°F)
|
-40°Cから70°C(-40°Fから158°F)
|
-40°Cから70°C(-40°Fから158°F)
|
|
動作湿度 |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
|
非動作湿度 |
最大相対湿度93%、結露なし。 |
最大93%の相対湿度、結露なし |
最大93%の相対湿度、結露なし |
最大93%の相対湿度、結露なし |
|
動作高度 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国市場では規制により、最高高度2,000m (6,560フィート)に設置が制限される場合があります)。 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000m (6,560フィート)に設置が制限される場合があります)。 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000m (6,560フィート)に設置が制限される場合があります)。 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000m (6,560フィート)に設置が制限される場合があります)。 |
|
非動作高度 |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
|
冷却装置 |
電力消費量の詳細は、Oracle Server X6-2の電力計算機に関する項を参照してください。
|
電力消費量の詳細は、Oracle Server X6-2の電力計算機に関する項を参照してください。
|
消費電力の詳細は、Oracle Server X6-2L 「電力計算機」を参照してください。
|
サーバー・ノード
ストレージ・シェルフ
|
|
騒音 |
7.0ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
7.0ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
8.1ベル(A特性、動作時)、5.8ベル(A特性、待機時) |
7.0ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
Oracle Database Applianceバージョン1およびモデルX3-2、X4-2およびX5-2の環境仕様
| アイテム | Oracle Database Applianceバージョン1 | Oracle Database Appliance X3-2/X4-2 | Oracle Database Appliance X5-2 |
|---|---|---|---|
|
動作温度 |
5°Cから35°C(41°Fから95°F)。
|
5°Cから35°C(41°Fから95°F)
|
5°Cから35°C(41°Fから95°F)
|
|
非動作温度 |
-40°Cから70°C(-40°Fから158°F)。
|
-40°Cから70°C(-40°Fから158°F)
|
-40°Cから70°C(-40°Fから158°F)
|
|
動作湿度 |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
|
非動作湿度 |
最大相対湿度93%、結露なし。 |
最大93%の相対湿度、結露なし |
最大93%の相対湿度、結露なし |
|
動作高度 |
最高3000m* (9,840フィート)。 高度900m (2,953フィート)以上では300m (984フィート)上昇するたびに最高周囲温度が1oC低下
* 中国を除く(中国市場では規制により、最高高度2,000m (6,562フィート)に設置が制限される場合があります)。 |
最高3,048m* (10,000フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000m (6,562フィート)に設置が制限される場合があります)。 |
最高3,048m* (10,000フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000m (6,562フィート)に設置が制限される場合があります)。 |
|
非動作高度 |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
|
冷却装置 |
利用できません |
サーバー・ノード
ストレージ・シェルフ
|
サーバー・ノード
ストレージ・シェルフ
|
|
騒音 |
動作時7.8B、待機時7.1B (表示A特性: 1B=10dB) |
動作時7.9B、待機時5.58B (表示A特性: 1B=10dB) |
7.0ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
テクニカル・サポート
テクニカル・サポートは、次の場所を参照してください。
Oracle Database Applianceについてテクニカル・サポートを要求する場合、次の事項をOracleサポート・サービスにご連絡ください。
| Oracle Database Applianceバージョン1、X6-2S/X6-2M/X6-2LおよびX7-2S/X7-2M | Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HA |
|---|---|
|
Oracle Database Applianceバージョン1、X6-2S/X6-2M/X6-2LおよびX7-2S/X7-2Mについては、システムのフロント・パネル、システムの上部、またはシステムに同梱されている顧客情報シートに記載されているシリアル番号を報告してください。
ノート - システムの上部にあるシリアル・ラベルを見るには、スライド・レールのサーバー・ノードを数インチだけ伸ばす必要があります。 ケーブルを取り外したり、伸ばされたメンテナンス位置までスライドする必要はありません。 |
Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HAについては、Top Level Identifier (TLI)を報告してください。 TLIを確認するには、お客様情報シート、またはサーバー・ノードかストレージ・シェルフの上部の前方に向かって左側をご覧ください。 TLI部品番号およびTLIシリアル番号は、アプライアンスのすべての工場バンドル・コンポーネントで同一です。 次に例を示します。
アプライアンスがラック内にあってTLIを確認できない場合、次のいずれかを行ってください。
|
