4 ラックへのシステムの設置

この章の内容は次のとおりです。

• タスクの概要

• オプションのコンポーネントの設置

• ラック取付け時の安全上の注意

• ESDの注意

• ラックの互換性要件

• ラックへのOracle Database Applianceの挿入

タスクの概要

適切な手順に従ってラックにシステムを取り付けてください。

注意:

これらの手順では、ラックにシステムを挿入する方法説明します。 ケーブル配線手順については、Oracle Database Appliance X7およびX6シリーズの「デプロイメントとユーザー・ガイド」またはOracle Database Appliance X3-2/X4-2/X5-2またはバージョン1の「スタート・ガイド」を参照してください。

Oracle Database Applianceバージョン1	Oracle Database Appliance X3-2/X4-2	Oracle Database Appliance X5-2、X6-2-HAおよびX7-2-HA	Oracle Database Appliance X6-2S/X6-2M/X6-2LおよびX7-2S/X7-2M
オプションのコンポーネントの設置 ラック取付け時の安全上の注意 ESDの注意 ラックの互換性要件 ラック取付けキットの内容 システムのラック取付けに必要なスタッフ、工具および機器 システムを軽量にするためのコンポーネントの取外し ラックへのラック取付けハードウェアの設置 ラックへのシステムの設置 発送用金具の設置	オプションのコンポーネントの設置 ラック取付け時の安全上の注意 ESDの注意 ラックの互換性要件 出荷パレットの内容 設置の流れ コンポーネントの互換性の確認 必要なツールおよび機器 設置用のラックの固定 ラベルの貼付 ラックへのストレージ・シェルフの設置 既存のシステムへのストレージ拡張シェルフの追加 ラックへのサーバー・ノードの設置	オプションのコンポーネントの設置 ラック取付け時の安全上の注意 ESDの注意 ラックの互換性要件 出荷パレットの内容 設置の流れ コンポーネントの互換性の確認 必要なツールおよび機器 設置用のラックの固定 ラベルの貼付 ラックへのストレージ・シェルフの設置 既存のシステムへのストレージ拡張シェルフの追加 ラックへのサーバー・ノードの設置	オプションのコンポーネントの設置 ラック取付け時の安全上の注意 ESDの注意 ラックの互換性要件 発送箱の内容 必要なツールおよび機器 設置用のラックの固定 ラックへのサーバーの設置

オプションのコンポーネントの設置

標準のシステム・コンポーネントは、出荷時に設置されています。 標準構成とは別に購入したオプションのコンポーネントは、個別に出荷され、ほとんどの場合はラックにサーバーを取り付ける前に設置する必要があります。

次のオプションのコンポーネントを別途注文できます。

• DIMMメモリー・キット:

  • Oracle Database Appliance X7-2Sの場合、メモリー拡張を384 GBにするオプションがあります。 メモリー・キットは、32GB DIMM x 6枚のセットになっています。

  • Oracle Database Appliance X7-2Mの場合、メモリーの拡張を768 GBにするオプションがあります。 メモリー・キットには6 x 32 GB DIMMがセットされています。つまり、2つのキット(各プロセッサに1つずつ)が必要です。

  • Oracle Database Appliance X7-2-HAの場合、メモリーの拡張を768 GBにするオプションがあります。 メモリー・キットには6 x 32 GBのDIMMがセットされています。つまり、768 GBには4つのキット(各サーバー・ノードに2つ)が必要です。 2つのサーバー・ノードに同容量のメモリーを設置する必要があります。 したがって、アプライアンスの合計メモリーは1536 GBになります。

  • Oracle Database Appliance X6-2Sでは、オプションで384GBのメモリー拡張を注文できます。 メモリー・キットは、32GB DIMM x 8枚のセットになっています。

  • Oracle Database Appliance X6-2M/X6-2Lの場合、メモリーの拡張を512 GBまたは768 GBにするオプションがあります。 メモリー・キットは、32GB DIMM x 8枚のセットになっています。

  • Oracle Database Appliance X5-2およびOracle Database Appliance X6-2-HAの場合、メモリーの拡張を512 GBまたは768 GBにするオプションがあります。 メモリー・キットは、32GB DIMMM x 8枚のセットになっているため、512GBの場合は2キット(各サーバー・ノードに1個)、768GBの場合は4キット(各サーバー・ノードに2個)必要です。 2つのサーバー・ノードに同容量のメモリーを設置する必要があります。 したがって、拡張された構成に応じて、アプライアンスの合計メモリーは1024 GBまたは1536 GBになります。

  メモリーの設置手順は、サービス・マニュアルを参照してください。

• ストレージ・ドライブ:

  • 2つのNVMeドライブのデフォルト構成であるOracle Database Appliance X7-2Mの場合、フロント・ドライブ・スロット2-7用の2.5インチ6.4 TB NVMe SSDをさらに3個または6個オーダーするオプションがあります。 ドライブは3つのパックで利用できます。

  • Oracle Database Appliance X7-2-HAには、次のオプションがあります。

    • ベース構成に部分的に実装されたストレージ・シェルフ(スロット5-19のパネル)が含まれている場合は、次のようにアップグレードできます。

      • 大容量のシェルフには、オプションの10 TB HDDを15個追加できます(15パックで利用可能)

        注意:

        ベース・ストレージ・シェルフ(3.2 TB SATA SSD 4つと800 GB SSD 4つ)に10 TBのHDDを追加するには、3.2 TB SSDをシェルフ・ストレージ・スロット0-4からスロット15-19に移動する必要があります。 これを行うには、アプライアンスを再デプロイし、データベースをバックアップからリストアする必要があります。

        --または--

      • 高性能シェルフの場合は、最大15個の3.2 TB SSD (5パックで利用可能)を追加できます。

    • 次のように追加のストレージ・シェルフをアプライアンスに追加できます。

      • 基本ストレージ・シェルフ構成が3.2 TB SSDと4つの800 GB SSDの場合、同じ構成(同じスロット内の同じドライブ)で追加のストレージ・シェルフを購入することができます。

        --または--

      • 基本ストレージ・シェルフの構成が3.2 TB SSD 5台、10 TB HDD 15台、800 GB SSD 4台の場合、同じ構成(同一スロット内の同じドライブ)で追加のストレージ・シェルフを購入することができます。

        --または--

      • 基本ストレージ・シェルフの構成が5つの3.2 TB SSDと4つの800 GB SSD (空のスロット5-19)の場合、追加のストレージ・シェルフは、既存のシェルフのストレージをアップグレードした後にのみ作成できます上記の基本構成。

      注意:

      既存のストレージ・シェルフが完全に搭載されていて、購入したストレージ・シェルフが既存のストレージ・シェルフに同じスロット(同じスロット内の同じドライブ)に構成されていない限り、ストレージ・シェルフを追加することはできません。

  • 2つのNVMeドライブのデフォルト構成であるOracle Database Appliance X6-2S/X6-2Mの場合、フロント・ドライブ・スロットNVMe 2-3用に2つの2.5インチ3.2 TB NVMe SSDを追加でオーダーするオプションがあります。 ドライブはペアで設置する必要があります。

  • Oracle Database Appliance X6-2Lのデフォルト構成が6つのNVMeドライブの場合、フロント・ドライブ・スロットNVMe2、NVMe5、およびNVMe8用に3つの2.5インチ3.2 TB NVMe SSDを追加で3つオーダーすることができます。 ドライブは、3つのセットとしてインストールする必要があります。 ドライブ・スロットNVMe9、NVMe10、およびNVMe11は、この製品ではサポートされていません。

  • Oracle Database Appliance X6-2-HAには、次のオプションがあります。

    • 基本構成が半挿入型のストレージ・シェルフ(スロット10-19のパネル)である場合は、10個の1.6 TB SAS SSDを空のドライブ・スロット(10-19)に追加して完全実装済みのストレージ・シェルフにアップグレードできます。 ドライブは、10個のセットとしてインストールする必要があります。

    • 既存のストレージ・シェルフがフル・サイズの場合、追加のストレージ・シェルフを追加できます。

    注意:

    既存のストレージ・シェルフに完全に実装されていない限り、ストレージ拡張シェルフ(完全に実装されています)を追加することはできません。

  • Oracle Database Appliance X3-2/X4-2/X5-2に、完全に格納された単一のストレージ・シェルフがある場合は、オプションのストレージ拡張シェルフを追加できます。

  ストレージ・ドライブのインストール手順については、「サービス・マニュアル」を参照してください。

• その他のオプションの構成:

  Oracle Database Appliance X5-2の場合、2つの標準InfiniBandアダプタ(各サーバー・ノードに1つ)を交換して、データセンターまたは公衆ネットワークへのイーサネット・ファイバ接続をサポートする2つのSun Dual 10GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタをオーダーするオプションがあります(アプライアンスのプライベート・ノード間接続には使用できません)。

  標準のInfiniBandアダプタを交換する手順は、サービス・マニュアルのスロット1のPCIeカードの交換に関する項を参照してください。 カードの交換後、ケーブル接続およびソフトウェアの構成手順は、スタート・ガイドを参照してください。

ラック取付け時の安全上の注意

この項では、サーバーをラックに設置するときの安全上の注意について説明します。

注意:

人的傷害または装置の損傷。 ラックの転倒を防止してください。1) 設置前に、機器ラックの転倒防止バーまたは脚を伸ばしてください。2)ラックの上側が重くなって倒れないように、ラックには常に下から上に機器を搭載してください。3) 不均等または危険な機械的荷重が生じないようにラックに機器を搭載します。4) スライド・レールに取り付けられた機器を棚または作業空間として使用しないでください。

注意:

温度上昇による機器の損傷。1) 機器が密閉されたラック・アセンブリや複数ユニットのラック・アセンブリに設置されている場合、ラック内の動作時周囲温度がサーバーに規定された最大周囲温度を超えないようにしてください。 サーバーの環境要件の詳細は、「環境仕様」を参照してください。2) 空気の流れを妨げないように、ラックに機器を設置してください。

注意:

電源回路の損傷およびデータの損失。 システムに電源を供給するのに使用されるAC回路の定格電力は、システムに必要な最大値である必要があります。 入力電力の要件の詳細は、「電気仕様」を参照してください。

注意:

装置の損傷。 接地を確実に維持してください。 分岐回路への直接接続以外の電源の接続(テーブル・タップの使用など)には特に注意してください。

ESDの注意

注意:

装置の損傷。 静電破壊を回避するには、コンポーネントを設置または使用する際に次の事項に注意してください。

• 静電気防止放電マット、静電気防止バッグまたは使い捨ての静電気防止マットなど、静電気を防止する面にコンポーネントを設置してください。

• システム・コンポーネントを取り扱う際は、シャーシの金属表面に接続された静電気防止用ストラップを装着してください。

ラックの互換性要件

ラック取付けハードウェアは、次の表の要件を満たす特別なラックにのみ使用できます。

Oracle Database Appliance X7-2シリーズの場合:

特性	Oracle Database Appliance X7-2S/X7-2M	Oracle Database Appliance X7-2-HA
ラック構造	4本柱のラック(前方と後方に取付け)。 2本柱のラックには互換性がありません。	4本柱のラック(前方と後方に取付け)。 2本柱のラックには互換性がありません。
使用可能なスペース	1RU(ラック・ユニット)の空き容量が必要です。	6RU (オプションのストレージ拡張シェルフなし)。 10RU (オプションのストレージ拡張シェルフあり)。
ラックの水平開口部とユニットの垂直間隔	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。
前方取付け面と後方取付け面との距離	最小値610mmおよび最大値915mm(24インチから36インチ)。	最小値610mmおよび最大値915mm(24インチから36インチ)。
前方取付け面の前の隙間	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。
前方取付け面の裏の隙間	背面のキャビネット・ドアまでの距離は、ケーブル管理アームを使用する場合は900mm (35.43インチ)以上、ケーブル管理アームを使用しない場合は800mm (31.5インチ)。	背面のキャビネット・ドアまでの距離は、ケーブル管理アームを使用する場合は900mm (35.43インチ)以上、ケーブル管理アームを使用しない場合は800mm (31.5インチ)。
前方取付け面と後方取付け面との隙間	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。
サービス・アクセスのための最小の隙間	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)
サーバー・ノードの寸法	Oracle Database Appliance X7-2シリーズの物理仕様	Oracle Database Appliance X7-2シリーズの物理仕様
ストレージ・シェルフの距離	N/A	Oracle Database Appliance X7-2シリーズの物理仕様

Oracle Database Appliance X6-2シリーズの場合:

特性	Oracle Database Appliance X6-2S/X6-2M	Oracle Database Appliance X6-2L	Oracle Database Appliance X6-2-HA
ラック構造	4本柱のラック(前方と後方に取付け)。 2本柱のラックには互換性がありません。	4本柱のラック(前方と後方に取付け)。 2本柱のラックには互換性がありません。	4本柱のラック(前方と後方に取付け)。 2本柱のラックには互換性がありません。
使用可能なスペース	1RU(ラック・ユニット)の空き容量が必要です。	2RUの空き容量が必要です。	6RU (オプションのストレージ拡張シェルフなし)。 10RU (オプションのストレージ拡張シェルフあり)。
ラックの水平開口部とユニットの垂直間隔	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。
前方取付け面と後方取付け面との距離	最小値610mmおよび最大値915mm(24インチから36インチ)。	最小値610mmおよび最大値915mm(24インチから36インチ)。	最小値610mmおよび最大値915mm(24インチから36インチ)。
前方取付け面の前の隙間	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。
前方取付け面の裏の隙間	背面のキャビネット・ドアまでの距離は、ケーブル管理アームを使用する場合は900mm (35.43インチ)以上、ケーブル管理アームを使用しない場合は800mm (31.5インチ)。	背面のキャビネット・ドアまでの距離は、ケーブル管理アームを使用する場合は900mm (35.43インチ)以上、ケーブル管理アームを使用しない場合は800mm (31.5インチ)。	背面のキャビネット・ドアまでの距離は、ケーブル管理アームを使用する場合は900mm (35.43インチ)以上、ケーブル管理アームを使用しない場合は800mm (31.5インチ)。
前方取付け面と後方取付け面との隙間	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。
サービス・アクセスのための最小の隙間	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)
サーバー・ノードの寸法	Oracle Database Appliance X6-2シリーズの物理的仕様	Oracle Database Appliance X6-2シリーズの物理的仕様	Oracle Database Appliance X6-2シリーズの物理的仕様
ストレージ・シェルフの距離	N/A	N/A	Oracle Database Appliance X6-2シリーズの物理的仕様

Oracle Database Applianceバージョン1およびOracle Database Appliance X3-2/X4-2/X5-2:

特性	Oracle Database Applianceバージョン1	Oracle Database Appliance X3-2/X4-2	Oracle Database Appliance X5-2
ラック構造	4本柱のラック(前方と後方に取付け)。 2本柱のラックには互換性がありません。	4本柱のラック(前方と後方に取付け)。 2本柱のラックには互換性がありません。	4本柱のラック(前方と後方に取付け)。 2本柱のラックには互換性がありません。
使用可能なスペース	4RU(ラック・ユニット)の空き容量が必要です。	4RU (オプションのストレージ拡張シェルフなし)。 6RU (オプションのストレージ拡張シェルフあり)。	6RU (オプションのストレージ拡張シェルフなし)。 10RU (オプションのストレージ拡張シェルフあり)。
ラックの水平開口部とユニットの垂直間隔	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。
前方取付け面と後方取付け面との距離	最小値660.4mmおよび最大値876.3mm(26インチから34.5インチ)。	最小値610mmおよび最大値915mm(24インチから36インチ)。	最小値610mmおよび最大値915mm(24インチから36インチ)。
前方取付け面の前の隙間	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。
前方取付け面の裏の隙間	背面のキャビネット・ドアまでの距離が700mm(27.5インチ)以上。	背面のキャビネット・ドアまでの距離は、ケーブル管理アームを使用する場合は900mm (35.43インチ)以上、ケーブル管理アームを使用しない場合は800mm (31.5インチ)。	背面のキャビネット・ドアまでの距離は、ケーブル管理アームを使用する場合は900mm (35.43インチ)以上、ケーブル管理アームを使用しない場合は800mm (31.5インチ)。
前方取付け面と後方取付け面との隙間	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。
サービス・アクセスのための最小の隙間	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)
サーバー・ノードの寸法	Oracle Database Applianceバージョン1およびモデルX3-2、X4-2およびX5-2の物理仕様	Oracle Database Applianceバージョン1およびモデルX3-2、X4-2およびX5-2の物理仕様	Oracle Database Applianceバージョン1およびモデルX3-2、X4-2およびX5-2の物理仕様
ストレージ・シェルフの距離	N/A	Oracle Database Applianceバージョン1およびモデルX3-2、X4-2およびX5-2の物理仕様	Oracle Database Applianceバージョン1およびモデルX3-2、X4-2およびX5-2の物理仕様

注意:

人的傷害または装置の損傷。 ラックの上側が重くなって倒れないように、常に下から上にラックに機器を搭載してください。 機器の設置中にラックが倒れないように、ラックの転倒防止バーを伸ばしてください。 地震キットがラックに設置され、床に固定されている場合、この注意は適用されません。

ラックへのOracle Database Applianceの挿入

この項では、次のように、Oracle Database Applianceをラックに設置する方法について説明します。

• Oracle Database Appliance X6-2S/X6-2M/X6-2LとX7-2S/X7-2Mをラックに挿入する

• Oracle Database Appliance X3-2/X4-2/X5-2とX6-2-HA/X7-2-HAをラックに挿入する

• Oracle Database Applianceバージョン1をラックに挿入

Oracle Database Appliance X6-2S/X6-2M/X6-2LとX7-2S/X7-2Mをラックに挿入する

このセクションでは、Oracle Database Appliance X6-2S/X6-2M/X6-2LおよびX7-2S/X7-2Mサーバーをラックに設置する方法について説明します。

Oracle Database Appliance X3-2/X4-2/X5-2またはX6-2-HA/X7-2-HAをインストールする場合は、「Oracle Database Appliance X3-2/X4-2/X5-2とX6-2-HA/X7-2-HAをラックに挿入する」を参照してください。 Oracle Database Applianceバージョン1をインストールする場合は、「Oracle Database Applianceバージョン1をラックに挿入」を参照してください。

この項は、次のトピックで構成されています。

• 発送箱の内容

• 必要なツールおよび機器

• 設置用のラックの固定

• ラックへのサーバーの設置

注意:

人的傷害または装置の損傷。 必ず下から上にラックに機器を設置してください。

注意:

システム障害。 Oracle Database Applianceは一緒に設置する必要のある適合セットのコンポーネントで出荷されます。 別のシステムのコンポーネントと混合するとシステム障害が発生する可能性があります。

発送箱の内容

Oracle Database Appliance X6-2S/X6-2M/X6-2LまたはX7-2S/X7-2Mシステムの輸送カートンが物理的に損傷していないか検査してください。 発送用段ボール箱に損傷がある場合は、運送業者の担当者に、段ボール箱を開梱する際の立ち合いを依頼してください。 担当者による点検のために、すべての内容物および梱包材を保管しておいてください。

サーバーの発送キットには、次の品目が含まれています。

• 電源コード(カントリ・キットとは別に梱包)

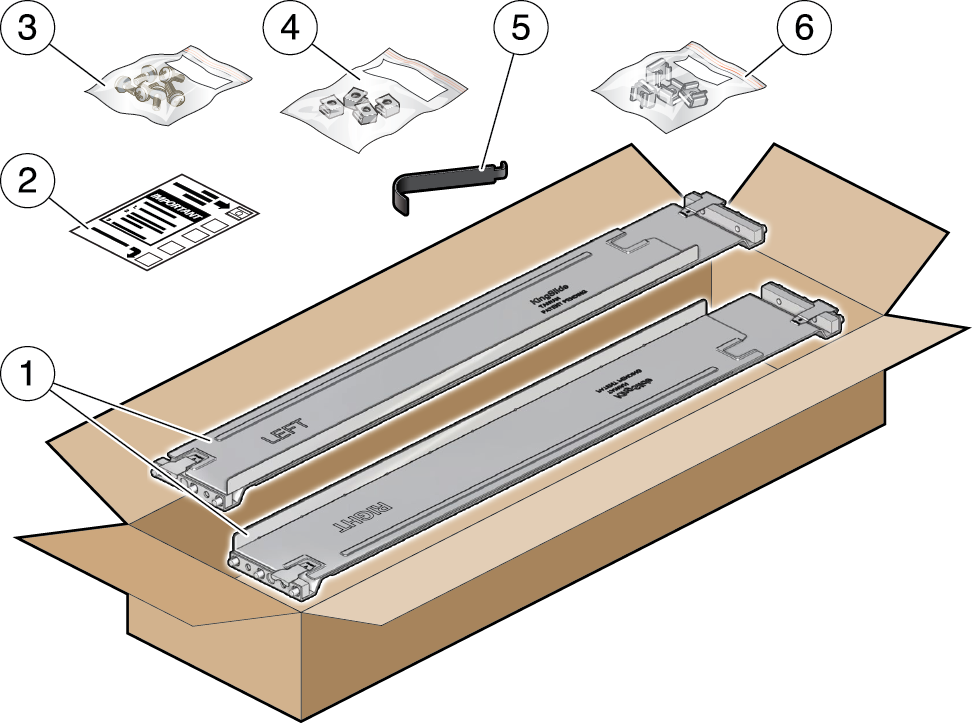

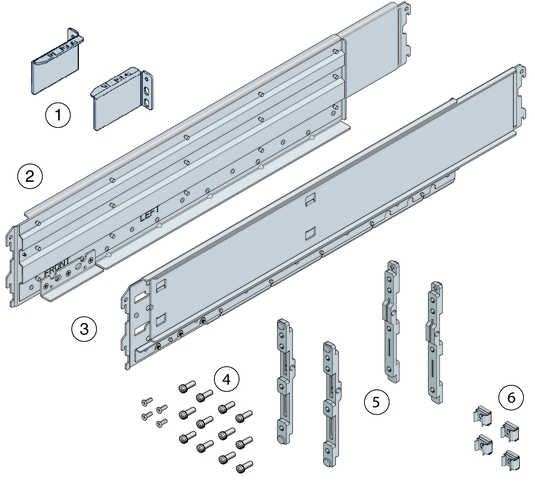

• ラック・レール、ハードウェア、テンプレートおよび設置説明書を含むレール・キット

• 様々なハードウェア、ケーブルおよびコネクタ

• セットアップ・ブックレット

• 法律および安全性に関するドキュメント

必要なツールおよび機器

Oracle Database Appliance X6-2S/X6-2M/X6-2LまたはX7-2S/X7-2Mのインストールを開始する前に、次のツールおよび機器を入手してください。

• 長さ4インチ以上のNo. 2プラス・ドライバ

• ねじ山のあるラックを使用する場合、T20 Torxドライバ

• 機械式リフトを強くお薦めします

設置用のラックの固定

注意:

人的傷害または装置の損傷。 人的傷害のリスクを軽減するには、ラック・キャビネットを固定し、サーバーの設置前に転倒防止デバイスを伸ばします。

次の手順の詳細な説明は、ラックのドキュメントを参照してください。

1. ラック・キャビネットの前面および背面ドアを開き、取り外します。

   注意:

   前面および背面ドアは、設置の邪魔になる場合にのみ、取り外す必要があります。
2. 設置中にラック・キャビネットが倒れないように、ラック・キャビネットの前面の底にある、転倒防止脚または転倒防止バーを完全に伸ばします。
3. ラック・キャビネットの下に回転防止用の水平調整脚がある場合、床に向けて完全に伸ばします。

ラックへのサーバーの設置

Oracle Database Appliance X7-2S/X7-2Mサーバーをラックに設置します。

注意:

次の表のリンクは、Oracle Database Applianceライブラリの「外側」の指示に従って、Oracle Server X7-2のドキュメント・ライブラリにアクセスします。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X7-2S	Oracle Database Appliance X7-2M
ラック取付けハードウェアの確認	ラック取付けハードウェアの確認
取付け用金具の設置	取付け用金具の設置
ラック取付け位置のマーク	ラック取付け位置のマーク
AC電源ケーブルとスライド・レールを接続する	AC電源ケーブルとスライド・レールを接続する
工具不要のスライド・レール・アセンブリの接続	工具不要のスライド・レール・アセンブリの接続
スライド・レール・アセンブリへのサーバーの設置	スライド・レール・アセンブリへのサーバーの設置
ケーブル管理アームの設置および機能の確認	ケーブル管理アームの設置および機能の確認

Oracle Database Appliance X6-2S/X6-2M/X6-2Lサーバーをラックにインストールします。

注意:

次の表のリンクをクリックすると、Oracle Database Applianceライブラリの「外側」の指示に従って、Oracle Server X6-2またはOracle Server X6-2Lのドキュメント・ライブラリにアクセスできます。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X6-2S/X6-2M	Oracle Database Appliance X6-2L
ラック取付けハードウェアの確認	ラック取付けハードウェアの確認
取付け用金具の設置	取付け用金具の設置
ラック取付け位置のマーク	ラック取付け位置のマーク
Sun Rack II 1042にツール・レス・スライド・レールを取り付ける前にAC電源ケーブルを接続	Sun Rack II 1042にツール・レス・スライド・レールを取り付ける前にAC電源ケーブルを接続
工具不要のスライド・レール・アセンブリの接続	工具不要のスライド・レール・アセンブリの接続
スライド・レール・アセンブリへのサーバーの設置	スライド・レール・アセンブリへのサーバーの設置
ケーブル管理アームの設置および機能の確認	ケーブル管理アームの設置および機能の確認

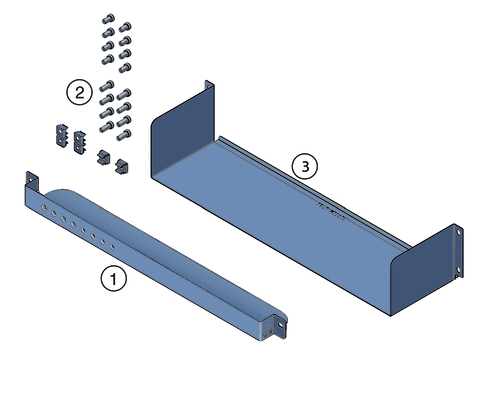

オプション: ケーブル・トラフ付き発送用金具の設置	オプション: ケーブル・トラフ付き発送用金具の設置

Oracle Database Appliance X3-2/X4-2/X5-2とX6-2-HA/X7-2-HAをラックに挿入する

ここでは、Oracle Database Appliance X3-2/X4-2/X5-2とX6-2-HA/X7-2-HAのサーバー・ノードとストレージ・シェルフをラックに設置する方法について説明します。

Oracle Database Appliance X6-2S/X6-2M/X6-2LまたはX7-2S/X7-2Mをインストールする場合は、「Oracle Database Appliance X6-2S/X6-2M/X6-2LおよびX7-2S/X7-2Mをラックに挿入する」を参照してください。 Oracle Database Applianceバージョン1をインストールする場合は、「Oracle Database Applianceバージョン1をラックに挿入」を参照してください。

この項は、次のトピックで構成されています。

• 出荷パレットの内容

• 設置の流れ

• コンポーネントの互換性の確認

• 必要なツールおよび機器

• 設置用のラックの固定

• ラベルの貼付

• ラックへのストレージ・シェルフの設置

• ラックへのサーバー・ノードの設置

注意:

人的傷害または装置の損傷。 必ず下から上にラックに機器を設置してください。 設置の流れを参照してください。

注意:

システム障害。 Oracle Database Applianceは一緒に設置する必要のある適合セットのコンポーネントで出荷されます。 別のシステムのコンポーネントと混合するとシステム障害が発生する可能性があります。

出荷パレットの内容

Oracle Database Appliance X3-2、Oracle Database Appliance X4-2、Oracle Database Appliance X5-2、Oracle Database Appliance X6-2-HAおよびOracle Database Appliance X7-2-HAは、システム全体が1つのパレットに同梱されています。 これには、すべてのサーバー・ノード、ストレージ・シェルフ、取付けハードウェア、ケーブルおよびラベルが含まれます。

注意:

システム障害。 出荷内のすべてのアイテムは1つのシステムとして一緒に使用されるように設計されています。 別の出荷のコンポーネントと混合しないでください。システム障害が発生することがあります。 詳細は、「コンポーネントの互換性の確認」を参照してください。

この出荷内のアイテムは次のとおりです。

• サーバー・ノード0およびサーバー・ノード1

• サーバー・ノード0および1の取付けハードウェア、ケーブルおよびラベル

• ストレージ・シェルフ1個

• ストレージ・シェルフのラック取付けハードウェア

ストレージ拡張シェルフを注文した場合は、別に出荷されます。

設置の流れ

機器のラックへの設置は、必ず下から開始して上へ向かって作業してください。 Oracle Database Appliance X3-2、Oracle Database Appliance X4-2、Oracle Database Appliance X5-2、Oracle Database Appliance X6-2-HA、およびOracle Database Appliance X7-2-HAの場合は、次の順序で装置をインストールしてください。

1. ストレージ拡張シェルフ(装備されている場合)。

2. ストレージ・シェルフ。

3. サーバー・ノード0。

4. サーバー・ノード1。

コンポーネントの互換性の確認

Oracle Database Appliance X3-2、Oracle Database Appliance X4-2、Oracle Database Appliance X5-2、Oracle Database Appliance X6-2-HAおよびOracle Database Appliance X7-2-HAの場合、ファクトリ出荷時にバンドルされているすべてのアプライアンス・コンポーネントには、トップレベル識別子(TLI)番号があります。システムと一致する。 両方のサーバー・ノード、ストレージ・シェルフ、および(工場からの初期アプライアンス構成に含まれている場合は)ストレージ拡張シェルフ(オプション)のTLIは同じである必要があります。

注意:

最初の設置後に、システムにストレージ拡張シェルフを追加する(つまり、ストレージ拡張シェルフがアプライアンスの初期構成注文の一部ではなかった)場合、そのTLIはシステムのその他の部分とは異なります。 このシナリオの場合、追加コンポーネントがメイン・アプライアンスのTLIとは異なるTLIを持つのは適切です。

1. 両方のサーバー・ノード、ストレージ・シェルフ、および(ある場合)ストレージ拡張シェルフのTLIを探します。

   TLIラベルは、コンポーネントの上部、左側、前面近くにあります。



2. すべてのコンポーネントのTLI番号(TLI部品番号およびTLIシリアル番号)が同じであることを確認します。

必要なツールおよび機器

Oracle Database Appliance X3-2、Oracle Database Appliance X4-2、Oracle Database Appliance X5-2、Oracle Database Appliance X6-2-HAまたはOracle Database Appliance X7-2-HAのインストールを開始する前に、次のツールおよび機器を入手してください。

• 長さ4インチ以上のNo. 2プラス・ドライバ

• ねじ山のあるラックを使用する場合、T20 Torxドライバ

• 機械式リフトを強くお薦めします

  注意:

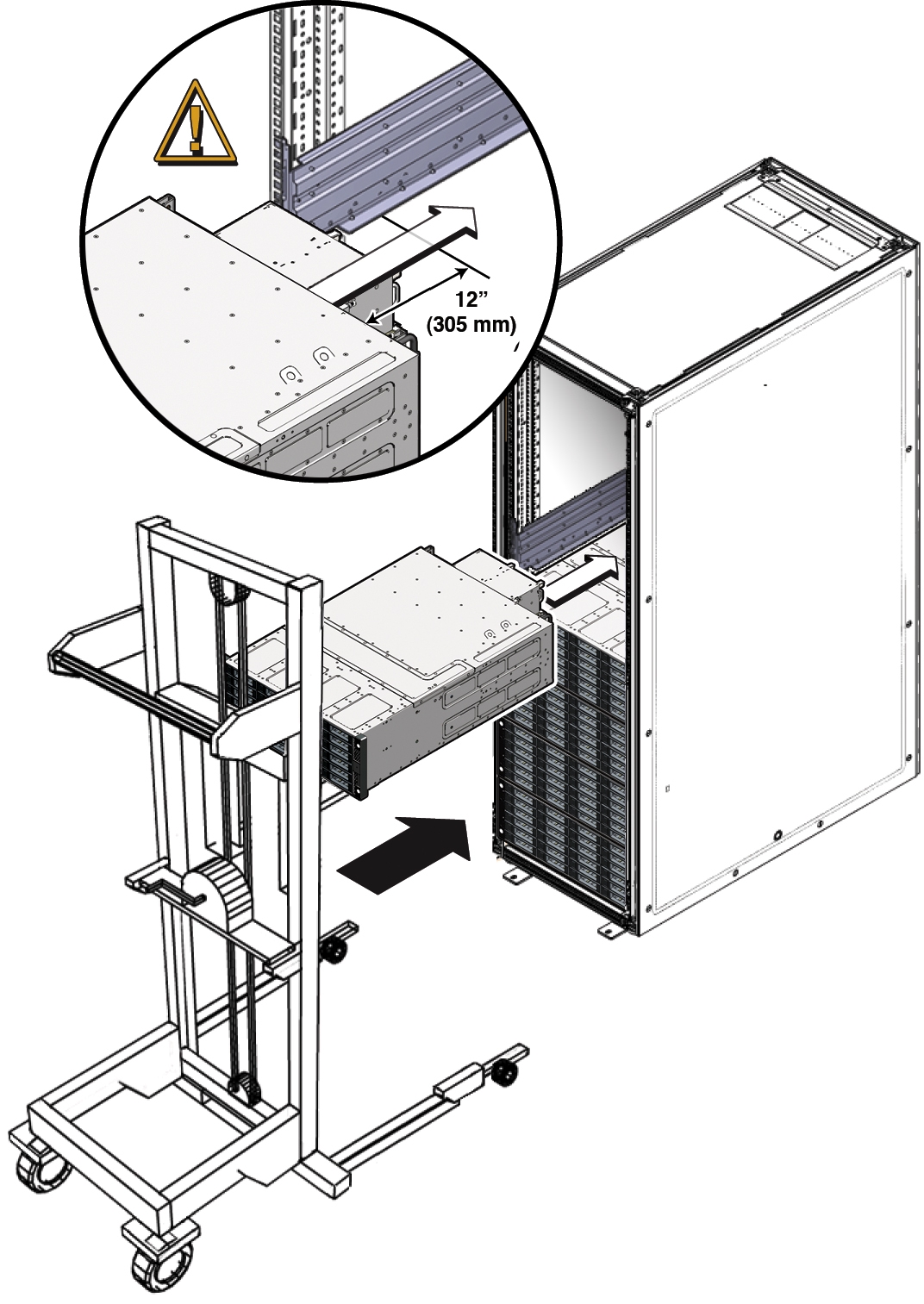

  人的傷害または装置の損傷。 ストレージ・シェルフの重さは約51ポンド(23kg)あります。 機械式リフトが使用できない場合、3名でラックへ格納してください。

設置用のラックの固定

注意:

人的傷害または装置の損傷。 人的傷害のリスクを軽減するには、ラック・キャビネットを固定し、サーバーの設置前に転倒防止デバイスを伸ばします。

次の手順の詳細な説明は、ラックのドキュメントを参照してください。

1. ラック・キャビネットの前面および背面ドアを開き、取り外します。

   注意:

   前面および背面ドアは、設置の邪魔になる場合にのみ、取り外す必要があります。
2. 設置中にラック・キャビネットが倒れないように、ラック・キャビネットの前面の底にある、転倒防止脚または転倒防止バーを完全に伸ばします。
3. ラック・キャビネットの下に回転防止用の水平調整脚がある場合、床に向けて完全に伸ばします。

ラベルの貼付

Oracle Database Appliance X3-2、Oracle Database Appliance X4-2、Oracle Database Appliance X5-2、Oracle Database Appliance X6-2-HAおよびOracle Database Appliance X7-2-HAには、各サーバー・ノードの前面に4つのラベルを付けるラベル・キットが付属しています。保管棚。

サーバー・ノードおよびストレージ・シェルフへのラベルの貼付

1. ラベルを探します。

   モデルに応じて、発送キットには、サーバー・ノード・ラベルおよびストレージ・シェルフ・ラベルのシートが含まれている場合があります。

   • Oracle Database Appliance X5-2、Oracle Database Appliance X6-2-HAおよびOracle Database Appliance X7-2-HAシステムには、アタッチするサーバー・ノード・ラベルのみが含まれています。 ストレージ・シェルフ・ラベルは、出荷時に貼付されています。

   • Oracle Database Appliance X3-2およびOracle Database Appliance X4-2の各システムには、貼付する必要があるサーバー・ノード・ラベルとストレージ・シェルフ・ラベルの両方が含まれています。

2. ラベルを貼付する場所の油分や塵がきれいに除去されていることを確認してください。
3. 必要な場所にラベルを貼付します。

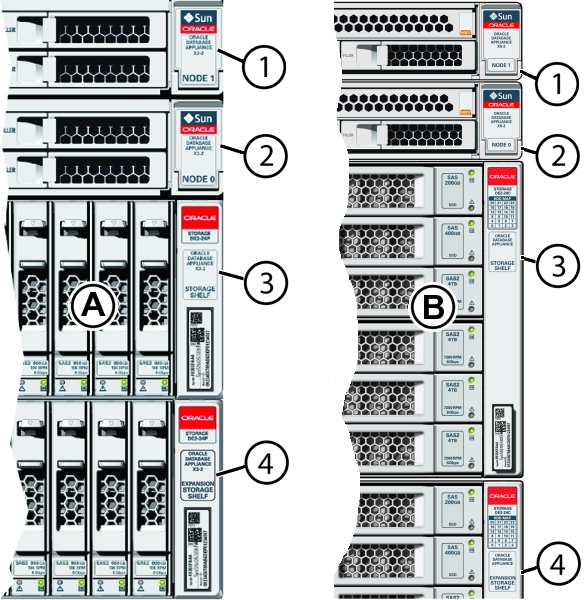

   接着ラベルの裏紙をはがして、アプライアンスのフロント・パネルの右側の対応する場所に、ラベルを貼付します。

   • サーバー・ノード1: このラベルを上のサーバー・ノードに貼付します[1]。

   • サーバー・ノード0: このラベルを下のサーバー・ノードに貼付します[2]。

   • ストレージ・シェルフ: このラベルをサーバー・ノード0のすぐ下のストレージ・シェルフに貼付します[3]。

   • ストレージ拡張シェルフ(オプション): 存在する場合、このラベルを一番下のストレージ・シェルフに貼付します[4]。




   コールアウト	説明
   A	Oracle Database Appliance X3-2およびOracle Database Appliance X4-2
   B	Oracle Database Appliance X5-2、Oracle Database Appliance X6-2-HAおよびOracle Database Appliance X7-2-HA
   1	サーバー・ノード1
   2	サーバー・ノード0
   3	ストレージ・シェルフ
   4	オプションのストレージ拡張シェルフ

ラックへのストレージ・シェルフの設置

この項は、ラックにストレージ・シェルフを設置する手順を含みます。

Oracle Database Appliance X3-2、Oracle Database Appliance X4-2、Oracle Database Appliance X5-2、Oracle Database Appliance X6-2-HAおよびOracle Database Appliance X7-2-HAには1つのストレージ・シェルフが必要であり、ストレージ拡張シェルフと呼ばれる2つ目のストレージ・シェルフが含まれている可能性があります。 次の注意をして、どちらも同じ方法で設置します。

• ストレージ拡張シェルフがある場合は、先に設置します。 使用しているシステムに対応する手順を実行してください。

  • Oracle Database Appliance X6-2-HA/X7-2-HA DE3-24Cストレージ・シェルフをラックに設置する

  • ラックへのOracle Database Appliance X5-2 DE2-24Cストレージ・シェルフの設置

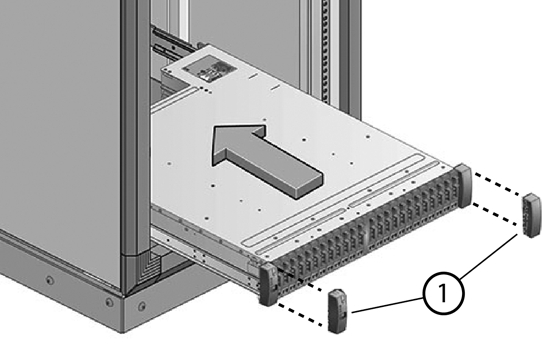

  • ラックへのOracle Database Appliance X3-2/X4-2 DE2-24Pストレージ・シェルフの設置

• 既存のシステムにストレージ拡張シェルフを追加する場合は、追加の詳細については「既存のシステムにストレージ拡張シェルフを追加」を参照してください。

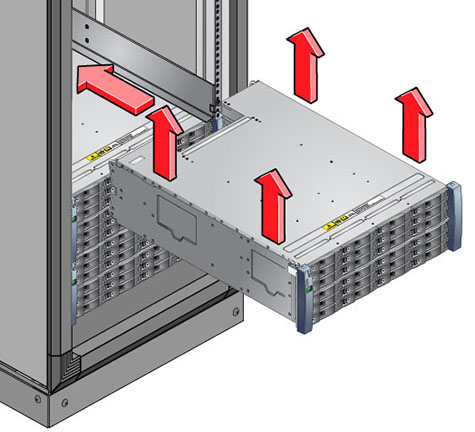

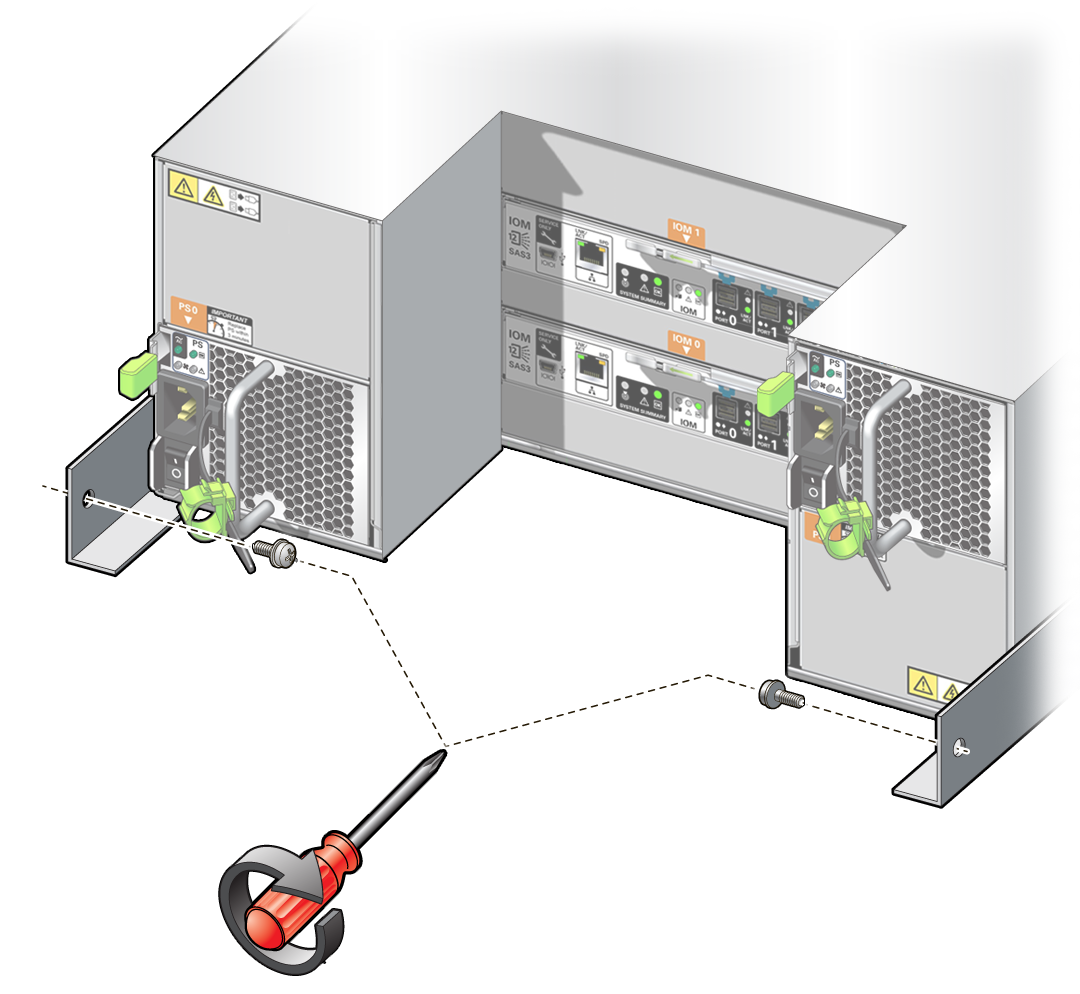

Oracle Database Appliance X6-2-HA/X7-2-HA DE3-24Cストレージ・シェルフをラックに設置する

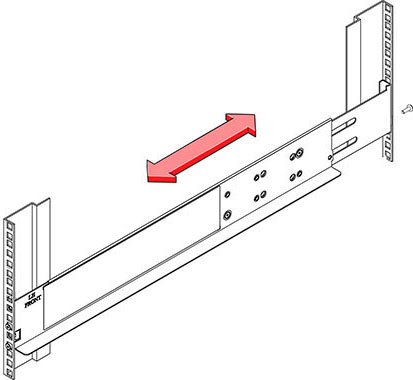

Oracle Storage Drive Enclosure DE3-24Cでは、キャビネットに4つの標準的なマウント装置(4RU)の垂直スペースが必要です。

開始する前に

• 設置場所が、「Oracle Database Applianceの仕様」の要件を満たしていることを確認してください。

• ラックが、「ラックの互換性要件」の要件を満たしていることを確認してください。

  注意:

  シェルフに同梱のレール・キットは、EIA準拠の9.5 mm角の穴ラックまたは直径7.0 mmの丸穴ラックでのみ使用できます。

• ラック取付け時の安全上の注意のすべての注意を守ってください。

1. キャビネットの下部から開始して、ラック・ユニット(RU)の適切な高さを見つけます。

   ラックが転倒するのを防ぐために、ストレージ・シェルフをサーバー・ノードの下に取り付ける必要があります。

2. ストレージ・シェルフ・レール・キット・ボックスを開き、キットに同梱のケージ・ナッツ・パケットを見つけ、ラックが正方形か丸い穴かを確認します。

   ケージ・ナット・パケットには、ケージ・ナットを位置決めするための円形または正方形の穴ラック用の特別なテンプレートが含まれています。

   注意:

   次のステップでは、四角い穴のラックを使用したレール・キットの取り付けを示しています。 丸穴ラックにも同じステップが適用されます。



   いいえ。	説明
   1	2つの調整可能なストレージ・シェルフ・レール
   2	ケージ・ナットの取り付けテンプレート
   3	リアの10-32の7つの出荷用スクリュー(2つはスペア)
   4	セットあたり4つの丸型7mm 10-32ケージ・ナット(2つはスペア)。 正方形または円形のいずれかのセットが1つだけ必要です。
   5	ケージ・ナット・ツール
   6	セットあたり4つの平方9.5mm 10-32ケージ・ナット(2つはスペア)。 正方形または円形のいずれかのセットが1つだけ必要です。

3. 次のように、ストレージ・シェルフ・レールをラックに取り付けます:
   1. スタンプ・ラベル(左または右)がラックの内側を向くようにレールの向きを合わせます。
   2. レールの長さをラックの前後に合わせて調整します。

      注意:

      ストレージ・シェルフ・レールが最初に均等に正しく取り付けられていることを確認するために使用するラック・レールの穴をマークします。

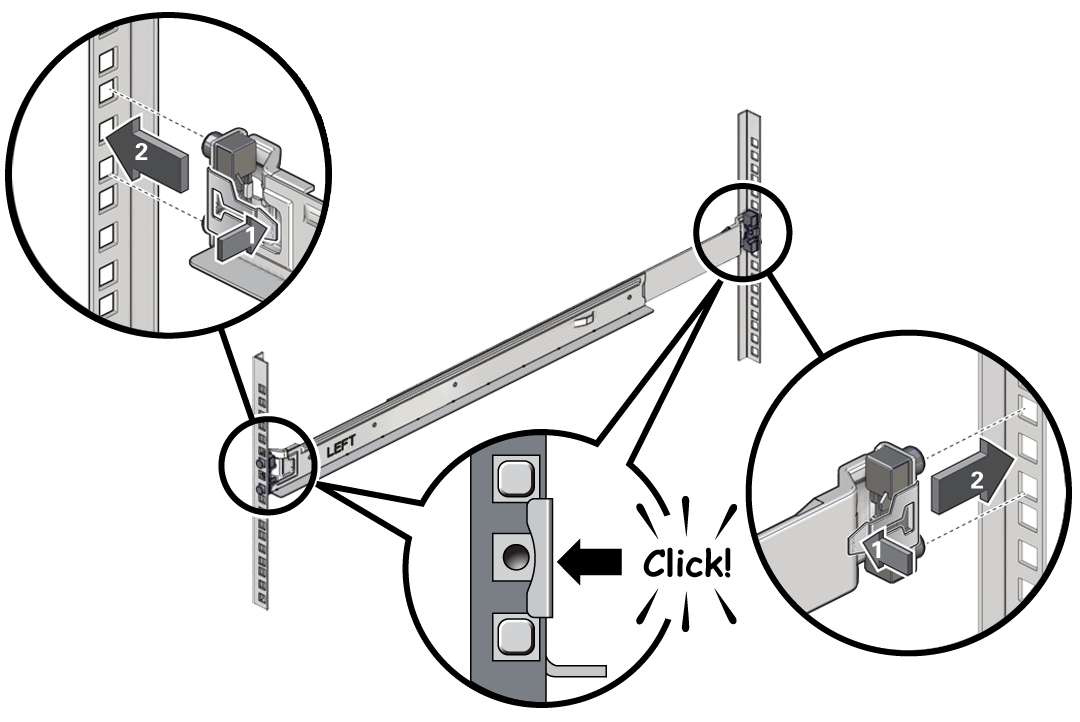

   3. クランプ・レバー[1]を押してレールの両端にあるレール・クランプを持ち、レールの両端を適切なラック穴[2]に差し込みます。

   4. クランプ・レバーを離して、レール・クランプをレール上で閉じます。

      クランプがラック・レールの所定の位置にロックされると、可聴クリックが聞こえます。

   5. 2番目のレールについて、ステップ3a〜3dを繰り返します。

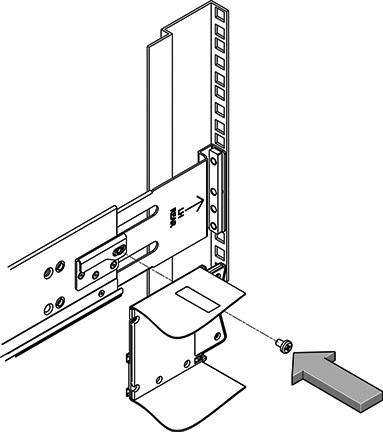

4. ラックを通して各レールの背面に1本のねじを設置します。

5. フロント・ケージ・ナットを取り付けます。

   注意:

   フロント・ケージ・ナットを使用せずにストレージ・シェルフを取り付けると、ストレージ・シェルフが不安定になります。 ケージ・ナットを取り付けるには、ストレージ・シェルフをラックから取り外す必要があります。



   いいえ。	説明
   1	ケージ・ナット
   2	ケージ・ナットの取り付けテンプレート
   3	ケージ・ナット・ツール

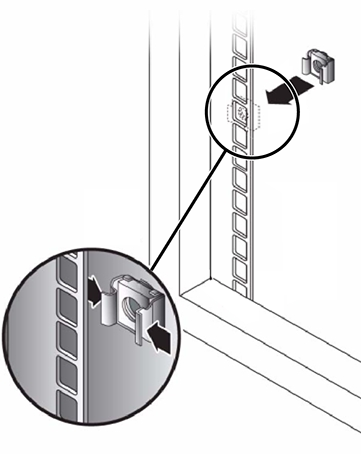

   1. テンプレート[2]を使用してケージ・ナットの配置を決定します。
   2. ケージ・ナットを取り出し、ナットの1つのリップを適切なレール穴に引っ掛けます[1]。
   3. ケージ・ナット挿入ツールのティップをレール穴[3]に差し込み、ケージ・ナットのもう一方のリップを引っ掛けます。 リップがカチッとはまるまで穴からケージ・ナットを引きます。
   4. 2番目のケージ・ナットのステップ5a〜5cを繰り返します。
6. ストレージ・シェルフの両側に1つ、正面に1つずつ、機械式のリフトまたは3人の人を使用して、左右のレールの底部の棚の棚を慎重に持ち上げて置きます。 電源装置のハンドルを使用して持ち上げないでください。

7. キャビネット内にシェルフを慎重にスライドします。 シェルフがレールにしっかり固定されていることを確認します。 シェルフを取り外して付けなおす場合は、常に支え続けてください。

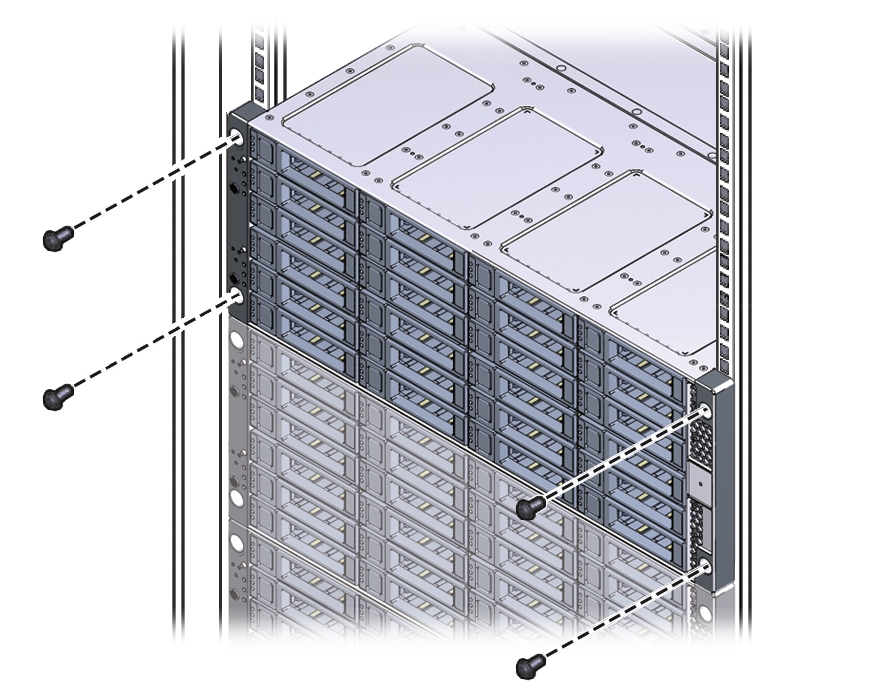

8. 4本の固定ネジ(1〜4)を使用してシェルフの前面を固定します。

9. ラックのストレージ・シェルフを輸送用に固定するには、各リア・ストレージ・シャーシの耳にネジを取り付けます。

10. 追加のストレージ・シェルフを設置する場合は、これらの手順を繰り返します。

ラックへのOracle Database Appliance X5-2 DE2-24Cストレージ・シェルフの設置

Oracle Storage Drive Enclosure DE2-24Cには、キャビネット内に4本の標準取付けユニット(4RU) のための垂直方向の空間が必要です。 キャビネットの下部から開始して、ラック・ユニット(RU)の適切な高さを見つけます。 ラックの転倒を防止するために、ストレージ・シェルフはコントローラの下に設置します。

開始する前に

この作業には、ねじ山のあるラックおよびねじ山のないラックの両方の手順が含まれています。

• 設置場所が、「Oracle Database Applianceの仕様」の要件を満たしていることを確認してください。

• ラックが、「ラックの互換性要件」の要件を満たしていることを確認してください。

• ラック取付け時の安全上の注意のすべての注意を守ってください。

1. ねじ山のない汎用の19インチ・キャビネットまたはSun Rack IIキャビネットを使用する場合、4RU空間の各フロント・レールの下から数えて8番目のラック穴に指定されたケージ・ナットの1つをはめ込みます。

2. 各レール端のねじを準備します。

   • 角穴のねじ山のないキャビネット: 準備は必要ありません。

   • 丸穴のねじ山のないキャビネット: 各レール端からねじを取り外し、廃棄します。 丸穴キャビネットのねじを見つけて脇に置きます。

   • ねじ山のあるキャビネット: ねじを取り外し、レール・フランジの内側から逆向きに取り付けて、位置決めピンとして利用します。 また、各フロント・レール端からクリップ・ナットを取り外し、廃棄します。

3. レールの前面をキャビネットの内側に配置します(レール・フランジがキャビネット・フランジの内側にあり、レールのラベルがキャビネットの内側を向くようにします)。

   • 角穴のねじ山のないキャビネット: ねじの頭がラックの穴の内側に収まります。

   • 丸穴のねじ山のないキャビネット: ラックを通して各レールの前面に2本のねじを設置します。 ラックのケージ・ナットまたはレール上のクリップ・ナットに取り付けないでください。

   • ねじ山のあるキャビネット: 位置決めピンがラックの穴の内側に収まりまります。

4. 適切な長さにレールを調整します。

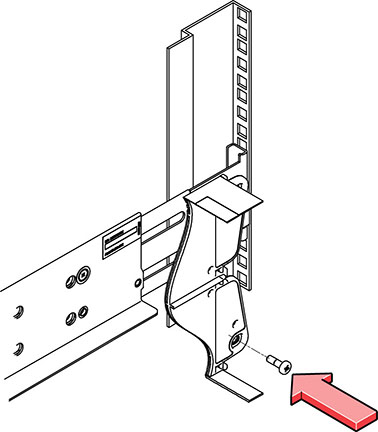

5. ラックを通して各レールの背面に1本のねじを設置します。

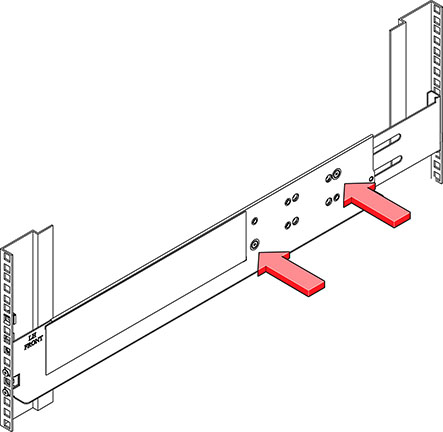

6. レールの2本の固定ねじを締め付けます。

7. ストレージ・シェルフの両側に1つ、正面に1つずつ、機械式のリフトまたは3人の人を使用して、左右のレールの底部の棚の棚を慎重に持ち上げて置きます。 電源装置のハンドルを使用して持ち上げないでください。

8. キャビネット内にシェルフを慎重にスライドします。 シェルフがレールにしっかり固定されていることを確認します。 シェルフを取り外して付けなおす場合は、常に支え続けてください。
9. 前面の左右にあるキャップを取り外し、前面の各側に2本のねじを設置し、キャップを戻します。
10. 各レールに1本の長いパッチ固定ねじを設置してラックの背面にシェルフの背面を固定します。

11. 追加のストレージ・シェルフを設置する場合は、これらの手順を繰り返します。

ラックへのOracle Database Appliance X3-2/X4-2 DE2-24Pストレージ・シェルフの設置

Oracle Storage Drive Enclosure DE2-24Pには、キャビネット内に2本の標準取付けユニット(2RU)のための垂直方向の空間が必要です。 ストレージ・シェルフのラック取付けキットには、2つのラック・レール、長いM6ねじおよび短いM6ねじ、10mmレンチが含まれます。

開始する前に

この作業には、ねじ山のあるラックおよびねじ山のないラックの両方の手順が含まれています。

• 設置場所が、「Oracle Database Applianceの仕様」の要件を満たしていることを確認してください。

• ラックが、「ラックの互換性要件」の要件を満たしていることを確認してください。

• ラック取付け時の安全上の注意のすべての注意を守ってください。

1. レールをラックに設置します。
   • ねじ山のないラックの場合:
     1. フロント・レール位置ペグ[1]を、ラックの前面の適切な穴の完全な内側に配置します。

        レール・フランジ[2]はキャビネット・フランジの内側で、レールのラベルはキャビネットの内側に面している必要があります。

     2. 1個のねじをラックの前面からレールの一番上の穴に挿入して緩く締めます[3]。
     3. 1個のねじをラックの背面からレールの裏側に挿入して緩く締めます[4]。


        コールアウト	説明
        1	位置ペグ
        2	レール・フランジおよびラベル
        3	前面の取付け用ねじ
        4	背面の取付け用ねじ

   • ねじ山のあるラックの場合:
     1. T20 Torxドライバを使用して、レールの前面および背面から、レール位置ペグを取り外します[1]。
     2. 10mmレンチ(支給)を使用して、位置ペグを取り外したレールの端にピンを挿入します[1]。
     3. レールの前面をキャビネットの内側に配置し、レール・フランジはキャビネット・フランジの内側で、レールのラベルはキャビネットの内側に面しているようにします[2]。

        ピンはラックの穴の内側の位置に完全に合わせる必要があります。

     4. 1個のねじをラックの前面からレールの一番上の穴に挿入して緩く締めます[3]。

        ねじ山のあるラック用のねじには、シャフトの頂上近くにねじ山のない領域があります。 これらのねじをレールに通す前に、ねじ山がラックを通過してねじが自由に回転するまで、ラックに通します。

        注意:

        機械的障害。 ねじ山のあるラックにストレージ・シェルフを設置する場合、部分的にねじ山のないシャフトのあるねじを必ず使用してください。 これらをレールに通す前に、ねじ山がラックを通過してねじが自由に回転するまで、確実にラックに通します。

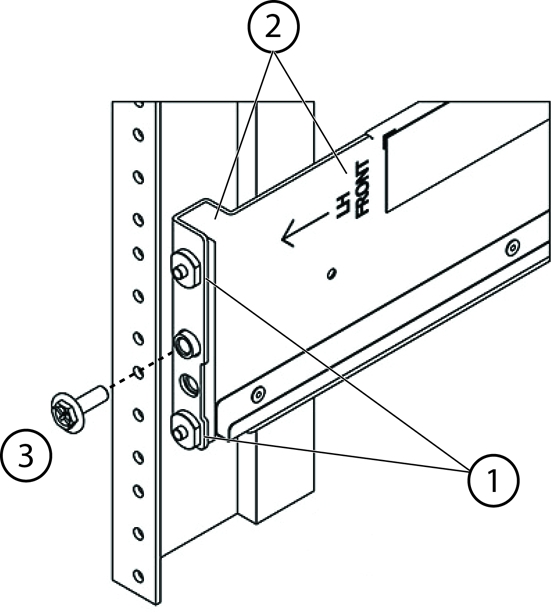

        コールアウト	説明
        1	ピン(位置ペグと交換)
        2	レール・フランジおよびラベル
        3	前面の取付け用ねじ

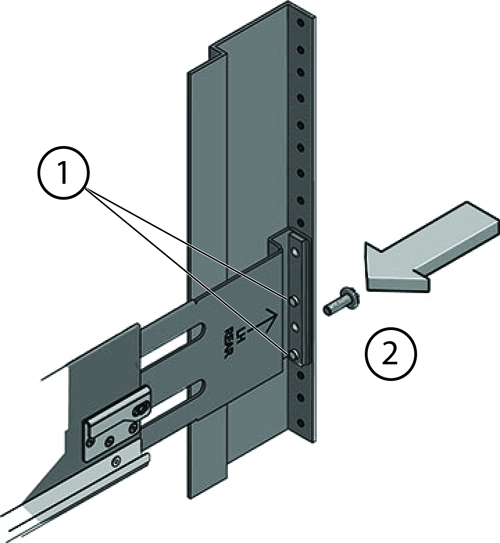

     5. レールの脚を収まるように調整し、対応する背面のラックの穴の内側の背面ピンを探します[1]。
     6. 1個のねじをラックの背面からレールの裏側に挿入して緩く締めます[2]。


        番号	説明
        1	ピン(位置ペグと交換)
        2	背面の取付け用ねじ

2. ラックに完全に収まるまで、棚レール上のストレージ・シェルフを注意深くスライドします。

   注意:

   装置の損傷。 電源およびファン・モジュールのハンドルを使用してストレージ・シェルフを持ち上げないでください。

   注意:

   人的傷害または装置の損傷。 機械式リフトを使用するか、3名で行ってください。 3名で行う場合、2名でストレージ・シェルフを所定の位置に持ち上げ、離す前にレールの上に安全に乗っていることをもう1名が確認します。
3. ストレージ・シェルフを、ラックから約7.8インチ(200 mm)まで引き出します。
4. レールをラックに固定する4個のねじを締めます(前面に2個、背面に2個)。
5. ストレージ・シェルフをスライドしてラックに戻し、レール上に安全に乗っていることを確認します。

6. ストレージ・シェルフの前面の両端をカバーしている前エンド・キャップを取り外します[1]。 パチンと外します。

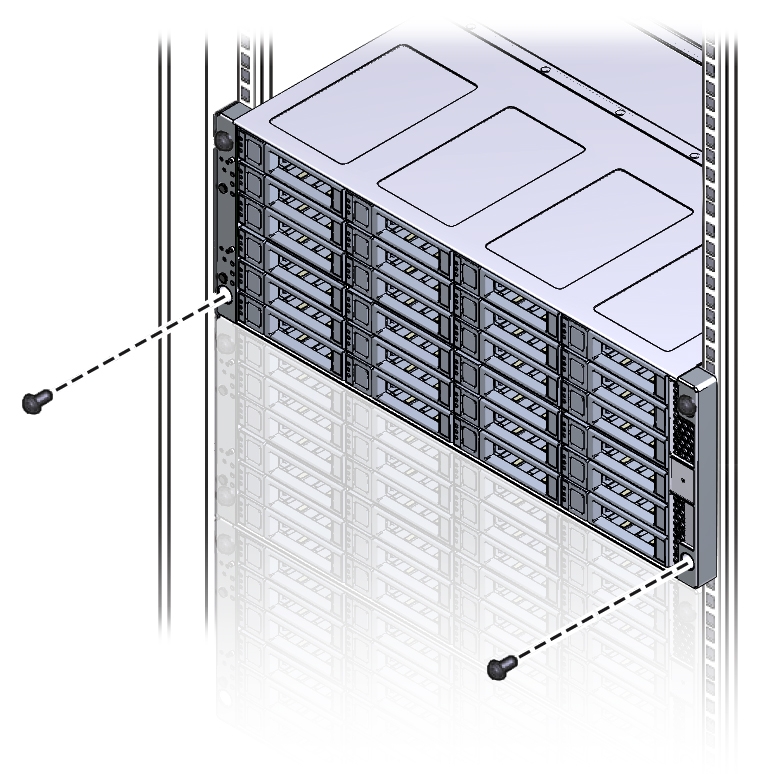

7. 両端で1個の短いねじを使用してストレージ・シェルフの前面をラックに固定します。
8. エンド・キャップをストレージ・シェルフにパチンと戻します。
9. レールごとに1個の短いねじを使用して、ストレージ・シェルフの背面をレール上のねじ穴に固定します。

10. 追加のストレージ・シェルフを設置する場合は、これらの手順を繰り返します。

既存のシステムへのストレージ拡張シェルフの追加

開始する前に

この作業では、すでに実行中のOracle Database Appliance X3-2、Oracle Database Appliance X4-2、Oracle Database Appliance X5-2、またはOracle Database Appliance X6-2-HA(ストレージ・シェルフが完全に搭載されている必要があります)にストレージ拡張シェルフを追加することを前提としています。

この作業を完了するのに、システムを停止する必要はありません。

次の例外条件に注意してください。

• ストレージ拡張シェルフは通常、Oracle Database Applianceの下部の、ストレージ・シェルフの下に設置されます。 しかし、ラックは通常、下から上へプロビジョニングされる必要があるので、空きがない場合があります。 そのような場合、システム全体を再度ラックに取り付けなくても済むように、サーバー・ノードの上、または別のラックに配置することもできます。

• コンポーネントの互換性の確認で説明しているように、ストレージ拡張シェルフの最上位レベル識別子(TLI)はシステムのその他の部分と一致しません。 しかし、最初のアプライアンスの購入とセットアップの後にストレージ拡張シェルフを追加することは、サポートされている構成です。

1. 必要に応じて、ラベルを貼付します。

   エクスパンション・ストレージ・シェルフの発送には"EXPANSION STORAGE SHELF"と書かれたラベルが含まれます。 シェルフの前面にラベルがまだ貼付されていない場合は、「ラベルの貼付」の説明に従って、ここでそれを貼付します。

2. 「ストレージ・シェルフをラックに設置」の説明に従って、拡張ストレージ・シェルフを取り付けます。
3. ケーブルを接続し、電源を入れて、新しいストレージが追加されたことを確認します。

   追加情報については、該当する「スタート・ガイド」または「デプロイメントとユーザー・ガイド」を参照してください。

ラックへのサーバー・ノードの設置

この項の手順を使用して、ラックにサーバー・ノードを設置します。

Oracle Database Appliance X6-2-HAまたはX7-2-HAサーバー・ノードをラックに取り付ける:

注意:

次の表のリンクは、Oracle Server X6-2およびOracle Server X7-2のドキュメンテーション・ライブラリに対するOracle Database Applianceライブラリの「外側」の手順を示しています。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X6-2-HA	Oracle Database Appliance X7-2-HA
ラック取付けハードウェアの確認 取付け用金具の設置 ラック取付け位置のマーク Sun Rack II 1042にツール・レス・スライド・レールを取り付ける前にAC電源ケーブルを接続 工具不要のスライド・レール・アセンブリの接続 スライド・レール・アセンブリへのサーバーの設置 ケーブル管理アームの設置および機能の確認 オプション: ケーブル・トラフ付き発送用金具の設置	ラック取付けハードウェアの確認 取付け用金具の設置 ラック取付け位置のマーク AC電源ケーブルとスライド・レールを接続する 工具不要のスライド・レール・アセンブリの接続 スライド・レール・アセンブリへのサーバーの設置 ケーブル管理アームの設置および機能の確認

Oracle Database Appliance X3-2/X4-2/X5-2サーバー・ノードのラックへのインストール:

注意:

次の表内のリンクをクリックすると、Oracle Database Applianceライブラリ外部のSun Server X3-2、Sun Server X4-2、Oracle Server X5-2ドキュメント・ライブラリにある手順に移動します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X3-2	Oracle Database Appliance X4-2	Oracle Database Appliance X5-2
ラック取付けハードウェアの確認 取付け用金具の設置 ラック取付け位置のマーク 工具不要のスライド・レール・アセンブリの接続 スライド・レール・アセンブリへのサーバーの設置 ケーブル管理アームの設置および機能の確認	ラック取付けハードウェアの確認 取付け用金具の設置 ラック取付け位置のマーク 工具不要のスライド・レール・アセンブリの接続 スライド・レール・アセンブリへのサーバーの設置 ケーブル管理アームの設置 スライド・レールおよびCMAの機能の確認	ラック取付けハードウェアの確認 取付け用金具の設置 ラック取付け位置のマーク Sun Rack II 1042にツール・レス・スライド・レールを取り付ける前にAC電源ケーブルを接続 工具不要のスライド・レール・アセンブリの接続 スライド・レール・アセンブリへのサーバーの設置 ケーブル管理アームの設置および機能の確認 オプション: ケーブル・トラフ付き発送用金具の設置

Oracle Database Applianceバージョン1をラックに挿入

このセクションでは、Oracle Database Applianceバージョン1をラックに挿入する方法について説明します。

Oracle Database Appliance X6-2S/X6-2M/X6-2LまたはX7-2S/X7-2Mをインストールする場合は、「Oracle Database Appliance X6-2S/X6-2M/X6-2LおよびX7-2S/X7-2Mをラックに挿入する」を参照してください。 Oracle Database Appliance X3-2/X4-2/X5-2またはX6-2-HA/X7-2-HAをインストールする場合は、「Oracle Database Appliance X3-2/X4-2/X5-2とX6-2-HA/X7-2-HAをラックに挿入する」を参照してください。

この項は、次のトピックで構成されています。

• ラック取付けキットの内容

• システムのラック取付けに必要なスタッフ、工具および機器

• システムを軽量にするためのコンポーネントの取外し

• ラックへのラック取付けハードウェアの設置

• ラックへのシステムの設置

• 発送用金具の設置

注意:

機械式リフトを使用する場合、この手順を実行する必要はありません。

注意:

システム・シャーシは、ラック取付けキット・ハードウェアでラックに固定されています。 ラック取付けキットは、スライド・レールを含みません。 システム・シャーシがラックに設置されると、ラックをスライドしません。 シャーシがラックに設置されますが、シャーシからサーバー・ノード(システム・コントローラとも呼ぶ)を取り外すことができます。

ラック取付けキットの内容

ラック・マウント・キットには、サポートされているラックにOracle Database Applianceバージョン1をインストールするために必要なハードウェアが含まれています。 ラック取付けガイドおよび調整テンプレートは、発送キットでシステムとともに発送されます。 ラックにシステムを挿入する場合は、このテンプレートを使用してください。

注意:

ラック取付けキットは、スライド・レールを含みません。 システムが設置されると、ラックをスライドしません。 4本柱のラックにシステムを設置する方法の詳細は、ラック取付けガイドおよび調整テンプレートを参照してください。

次の図は、ラック取付けキットに同梱されるハードウェアを示しています。

コールアウト	説明
1	システムの背面上部のポストに取り付けられる背面上部の留め具。
2	棚レール(左)。
3	棚レール(右)。
4	M6および10-32ねじ一式。12個のM6 x 16ねじ、12個のM6 x 12ねじ、4個のM6 x 4平頭ねじ、10個の10-32ねじ、12個の10-32肩付きねじを含む。
5	丸穴型ラック用に1セット、角穴型ラック用に1セットの合計2セットの4つのアダプタ金具。
6	4個のM6ケージ・ナット。 注意 - ケージ・ナットは使用しません。 再利用できます。

システムのラック取付けに必要なスタッフ、工具および機器

注意:

人的傷害または装置の損傷。 システムの設置には機械式リフトを使用するか、「システムを軽量にするためのコンポーネントの取外し」に記載されている注意に従ってください。

設置を開始する前に、システムのラック取付けに必要なスタッフ、工具および機器を用意します。

スタッフ、ツールおよび機器	注意
教育を受けた4名のスタッフ	システムの持上げまたは移動には、4名が必要です。 注意 - 機械式リフトを使用できる場合またはシステムからコンポーネントを取り外している場合、2名でシステムの持上げまたは移動を行うと安全です。
No.2 10インチ・プラス・ドライバ	磁気チップをお薦めします。
機械式リフト	強く推奨されています。 使用できない場合は、システムを軽量にします。 システムを軽量にするためのコンポーネントの取外しを参照してください。
互換性のある4本柱のラック	ラックの互換性要件を参照してください。
ラック取付けキット	ラック取付けキットの内容を参照してください。
移動キット	移動キットの内容を参照してください。
静電気防止リスト・ストラップおよび静電気防止マット	システム・コンポーネントを取り外す場合のみ必要です。

システムを軽量にするためのコンポーネントの取外し

Oracle Database Applianceバージョン1をラックに取り付ける前に、コンポーネントを取り外してシステムの重量を減らし、2人でシステムをラックに持ち上げることができます。 システム・コンポーネントを取り外すと、重量を約96ポンド(43.5kg)に減らすことができます。

システムを軽量にするには、次のコンポーネントを取り外します。

• サーバー・ノード

• 電源

注意:

軽量なので、システムからフィラー・パネルを取り外す必要はありません。

システムからコンポーネントを取り外す手順および関連する安全情報は、『Oracle Database Applianceサービス・マニュアル』を参照してください。

ラックへのラック取付けハードウェアの設置

Oracle Database Applianceバージョン1のラック・マウント・ハードウェアは、シェルフ・レール、前後のアダプタ・ブラケット、後部のブレース、およびねじで構成されています。

注意:

人的傷害または装置の損傷。 システムの設置には機械式リフトを使用するか、「システムを軽量にするためのコンポーネントの取外し」に記載されている注意に従ってください。 コンポーネントを取り外すと、重量をコンポーネントが完全に取り付けられている状態の160ポンド(72.6kg)から約96ポンド(43.5kg)に減らすことができます。

注意:

転倒に注意してください。 ラックの上側が重くなって倒れないように、常に下から上にラックに機器を搭載してください。 設置中にラックが倒れないように、ラックの転倒防止バーを伸ばしてください。

注意:

動作周囲温度の上昇。 環境仕様で指定されている最高周囲温度を超えない環境に、この機器を設置してください。 システムが密閉されたラック・アセンブリや複数ユニットのラック・アセンブリに設置されている場合、ラック環境の動作周囲温度が室内周囲温度より高くなる場合があります。

注意:

熱による損傷。 通気が制限されないようにラックに設置してください。

注意:

回路の過負荷。 電源回路への機器の接続および回路の過負荷によって発生する可能性のある過電流対策および電源配線の影響を考慮してください。 この問題に対処する場合、機器のネームプレートにある電力定格に注意してください。

注意:

装置の損傷。 ラック取付け機器の接地を確実に維持してください。 分岐回路への直接接続以外の電源の接続(テーブル・タップの使用など)には注意してください。

1. システムを設置するラックの4ラック・ユニット(4RU)のスペースを測定するには、ラック取付けガイドおよび調整テンプレートを使用します。

   また、そのテンプレートを使用して、アダプタ金具とラック・ポストの位置を合わせます。

2. ラックに4RUのスペースがあることを確認します。

   ラック取付けガイドおよび調整テンプレートの下端をラックの最も低い位置に合わせます。 すべての矢印をラック・ポストの穴に合せます。 ラックに4RUのスペースがあることを確認します。

3. ラックに合うアダプタ金具を選択してください。

   システムは、角穴型ラックに1セット[1]、丸穴型ラックに1セット[2]の合計2セットのアダプタ金具とともに発送されます。

   アダプタ金具には、角穴型ラック用または丸穴型ラック用のいずれかを示すラベルがあります。 また、アダプタ金具の矢印は、向きを示します。 すべての金具は"Top"の矢印が上を向くように設置してください。

4. アダプタ金具を前面ラック・ポストに取り付けます。

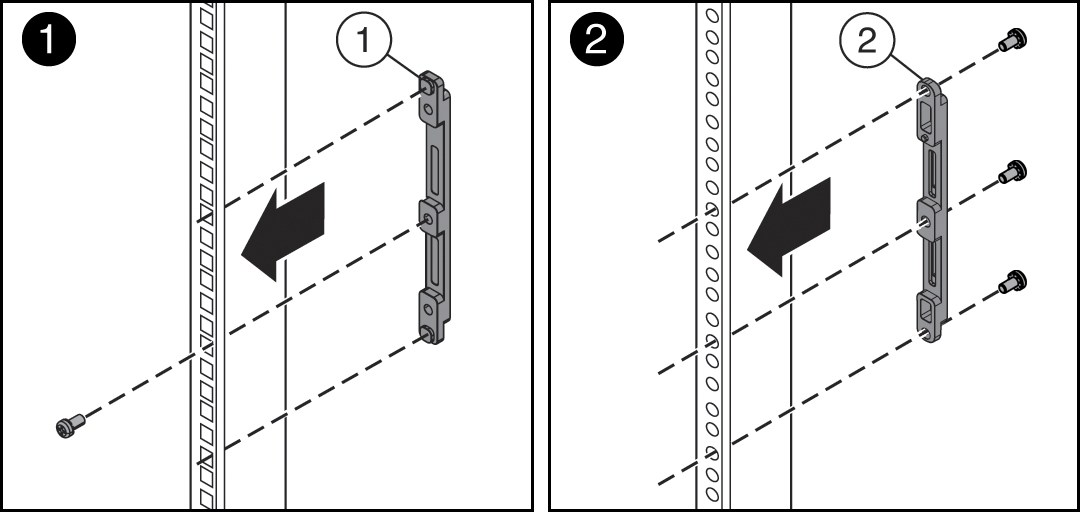

   次の図は、角穴型ラック[1]および丸穴型ラック[2]に取り付けられる前面のアダプタ金具を示しています。



   1. 金具がサーバーを設置する4RUのスペースと合うように金具の位置を決めて、金具の"Top"の矢印が上を向いていることを確認します。
   2. ラックに合うねじを選択します。

      • 角穴型ラックの場合、アダプタ金具ごとに1個のM6 x 12mmねじを使用します。

      • ねじ山のある丸穴型ラックの場合、3個のM6 x 12mmねじまたはアダプタ金具ごとに3個の10-32肩付きねじを使用します。

5. アダプタ金具を背面ラック・ポストに取り付けます。
   1. 金具がサーバーを設置するスペースと合うように金具の位置を決めて、金具の"Top"の矢印が上を向いていることを確認します。
   2. ラックに合うねじを選択します。

      • 角穴型ラックの場合、アダプタ金具ごとに2個のM6 x 12mmねじを使用します。

      • ねじ山のある丸穴型ラックの場合、2個のM6 x 12mmねじまたはアダプタ金具ごとに2個の10-32肩付きねじを使用します。

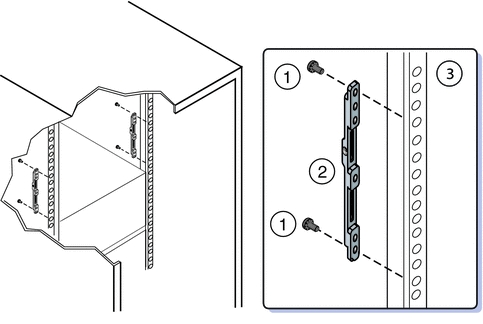

      次の図は、丸穴型ラックに取り付けられる背面のアダプタ金具を示しています。

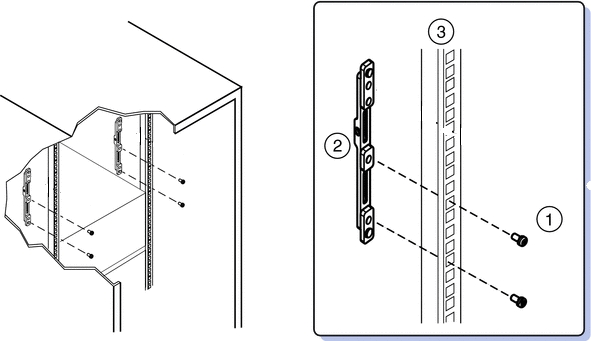

      次の図は、角穴型ラックに取り付けられる背面のアダプタ金具を示しています。

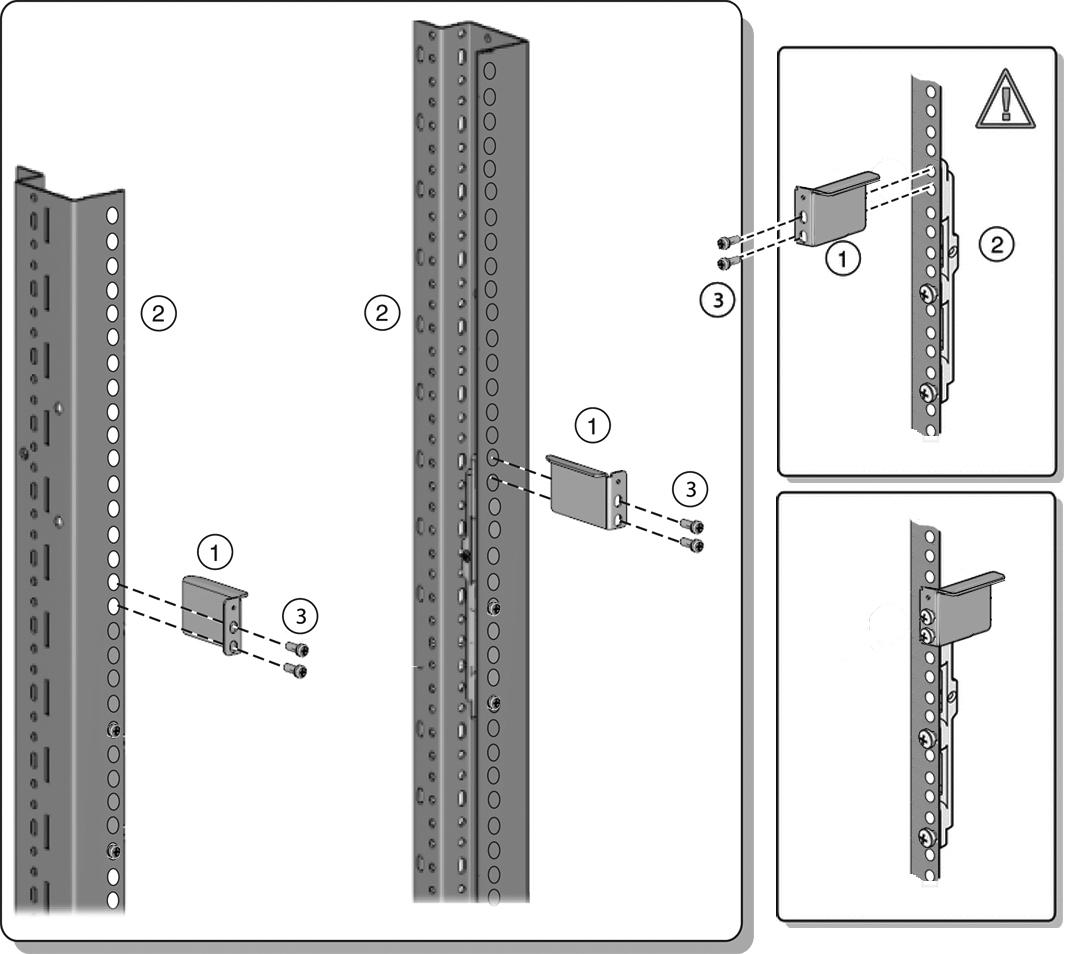

6. 背面の留め具を背面ラック・ポストおよびアダプタ金具に取り付けます。
   1. 背面の留め具の位置を決めて、留め具[1]の上部を各背面ラック・ポストの4Uマークに合せます。
   2. 2個のM6 x 12mmねじ[3]または2個の10-32 x 10ねじを設置して、背面の留め具をラック・ポストおよびアダプタ金具に取り付けます。


   注意:

   ねじを締める前に、金具[1]をできるだけ上にスライドします。 金具の穴は楕円形なので、ねじが緩んでいる場合に上下に動かすことができます。

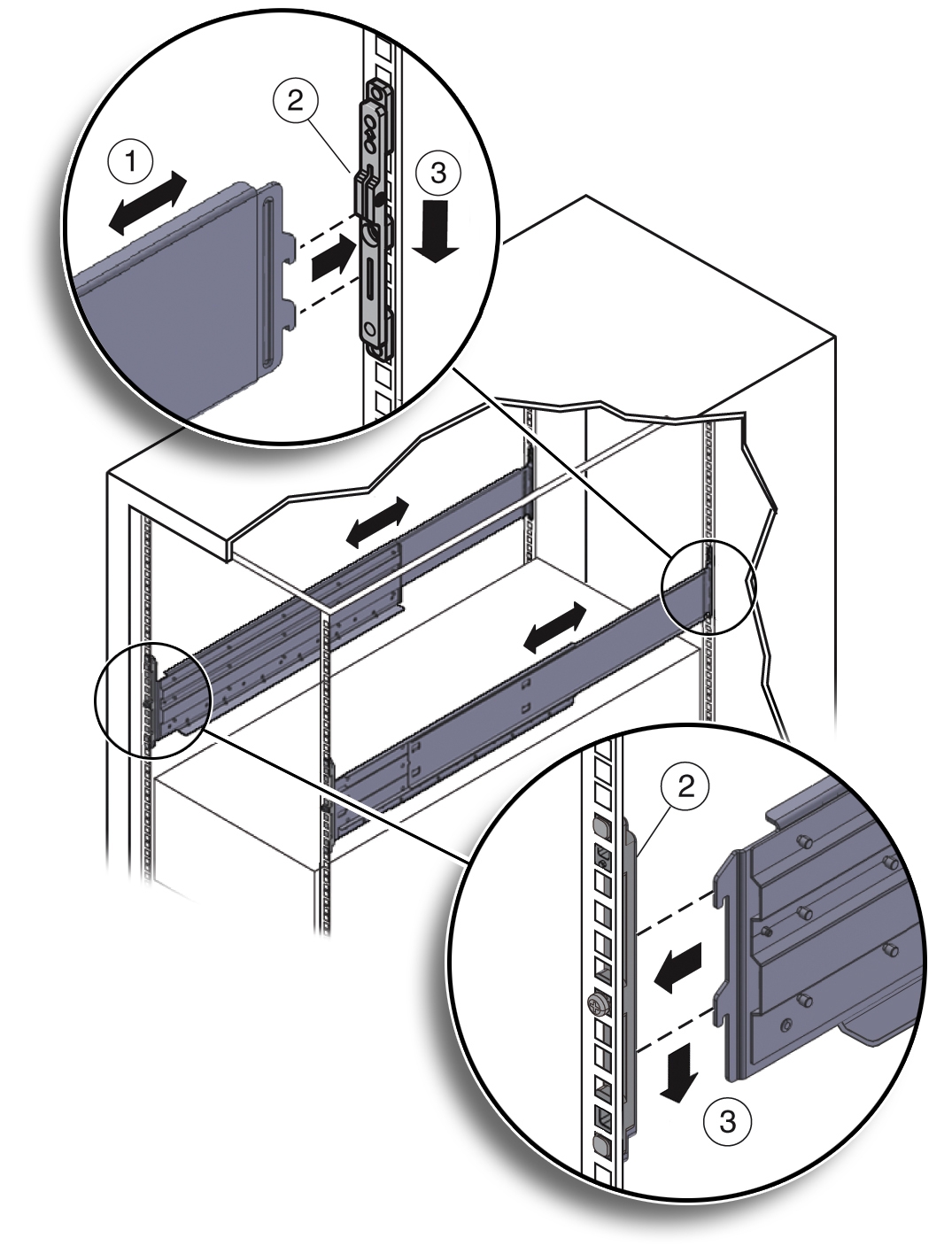

7. 棚レールをラックに設置します。

   注意:

   システム障害。 棚が内側および間隔がラックの前面の正しい方向に棚レールを取り付けてください。そうしないと、システムが落下するおそれがあります。
   1. 棚レール[1]を伸ばして、前面ラック・ポストおよび背面ラック・ポストの間に収まるようにします。
   2. 最初に、棚レールの背面フックを背面のアダプタ金具[2および3]のスロットに挿入します。 レールを押し下げて、フックを掛けます。
   3. 棚レールの前面フックを前面のアダプタ金具のスロットに挿入します。 レールを押し下げて、フックを掛けます。

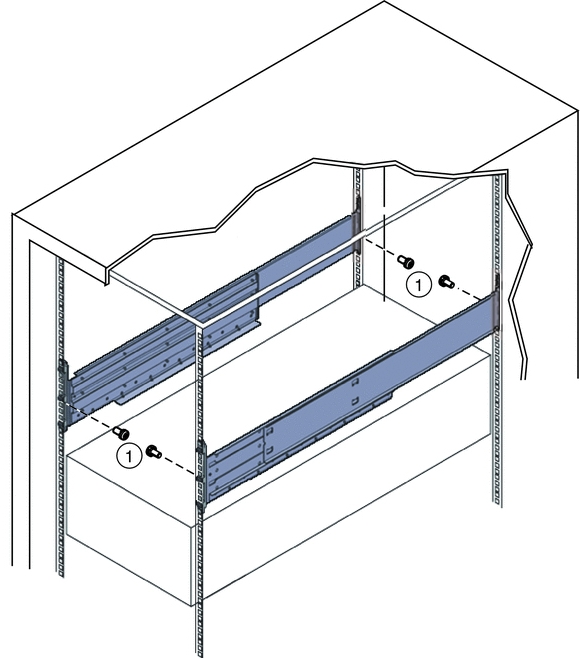

8. 4個のアダプタ金具[1]に4個のM4 x 10平頭固定ねじを通してください。

   これらのねじは、棚レールが誤ってアダプタ金具から外れることを防ぎます。




関連項目

ラックへのシステムの設置

ラックへのシステムの設置

開始する前に

Oracle Database Applianceバージョン1をラックに取り付ける前に、「ラック・マウント・ハードウェアをラックに設置」のステップを実行してください。

1. システムを、棚の表面より少し上に上げます。

   機械式リフトの使用をお薦めします。

   注意:

   人的傷害または装置の損傷。 システムの設置には機械式リフトを使用するか、「システムを軽量にするためのコンポーネントの取外し」に記載されている注意に従ってください。 コンポーネントを取り外すと、重量をコンポーネントが完全に取り付けられている状態の160ポンド(72.6kg)から約96ポンド(43.5kg)に減らすことができます。

   注意:

   転倒に注意してください。 ラックの上側が重くなって倒れないように、常に下から上にラックに機器を搭載してください。 設置中にラックが倒れないように、ラックの転倒防止バーを伸ばしてください。
2. ラック取付け耳がラック・ポストに接触するまで、棚レールのシステムをスライドします。 上部の背面の留め具を調整して、システムを完全に挿入します。

   注意:

   落下に注意してください。 ラック内に12インチ(305mm)を超えて挿入され、棚レールで確実に支えられるまで、システムを離さないでください。 ラック内に12インチ(305mm)を超えて挿入されるまで、棚レールはシステムを確実に支えられません。


3. 4個のねじを使用して、システムの前面をラックの前面に取り付けます。

   • ねじ穴のある丸穴型ラックでは、4個のM6 x 12mmねじまたは4個の10-32 x 10mmねじを使用します。

   • 角穴型ラックでは、4個のM6 x 16mmねじを使用します。

     注意:

     角穴型ラックでは、ねじをラック、アダプタ金具に通します。 丸穴型ラックでは、ねじをラック・レールに通します。

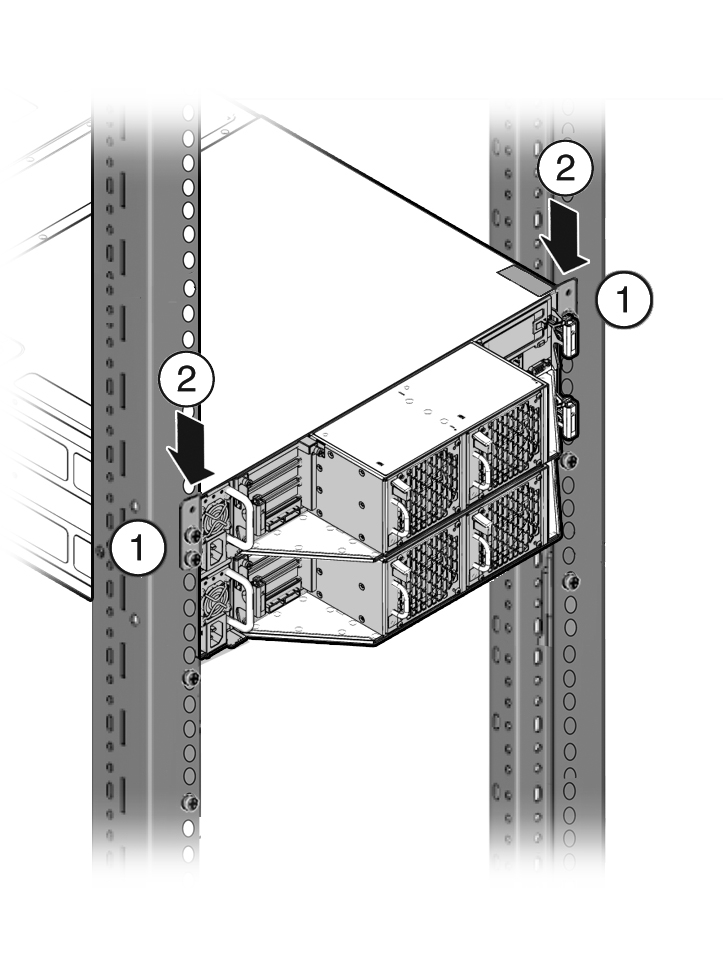

4. 背面の留め具を調整するには、次の手順を実行します。
   1. 背面の留め具[1]のねじを緩めます。
   2. システムの上部[2]の位置が決まるまで、背面の留め具を下にスライドします。
   3. 背面の留め具[1]のねじを締めます。

5. システムからコンポーネントを取り外した場合は、元に戻します。

   手順は、製品ドキュメントの一部であるサービス・マニュアルを参照してください。

発送用金具の設置

このセクションには、Oracle Database Applianceバージョン1用の出荷用ブラケットの取り付けに関する以下の情報が含まれています:

• 移動キットの内容。

• ラックのシステムを別の宛先に発送する場合は、「発送用金具の設置」を参照してください。

• システムがラックで発送される場合、システムを使用する前に発送用金具を取り外す必要があります。 手順は、『Oracle Database Applianceサービス・マニュアル』を参照してください。

移動キットの内容

次の図は、Oracle Database Applianceバージョン1輸送キットに含まれているハードウェアを示しています。

コールアウト	説明
1	前面の発送用金具。
2	ねじおよびケージ・ナット: 背面の発送用金具の場合: M6 x 30および10-32 x 1.25インチねじの2つのセット、1セット当たり2個のねじ。 M6 x 16mmおよび10-32 x 10mmねじの2つのセット、1セット当たり4個のねじ。 6個のM6ケージ・ナット。 注意 - ケージ・ナットは使用しません。 使用しないハードウェアはリサイクルしてください。
3	背面の発送用金具。

発送用金具の設置

ラック内のOracle Database Applianceバージョン1を別のロケーションに移動または出荷する場合は、出荷用ブラケットを取り付ける必要があります。

1. システムの下部をラックに固定している2個の短いねじを取り外します。

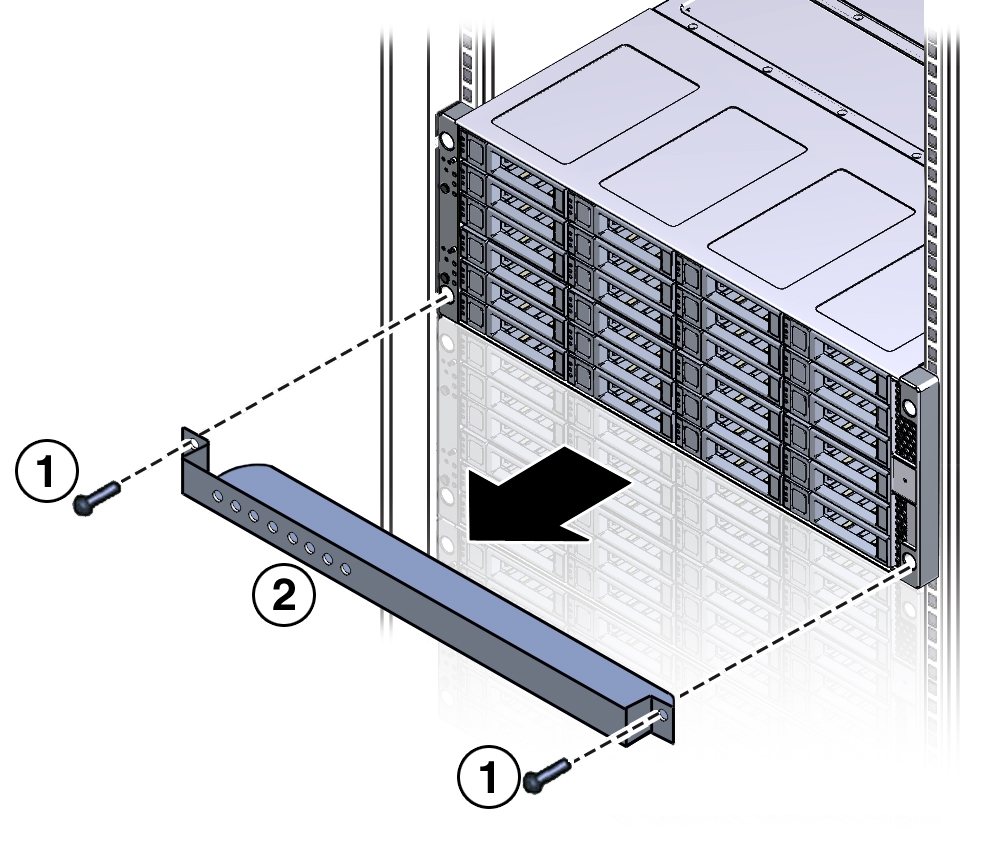

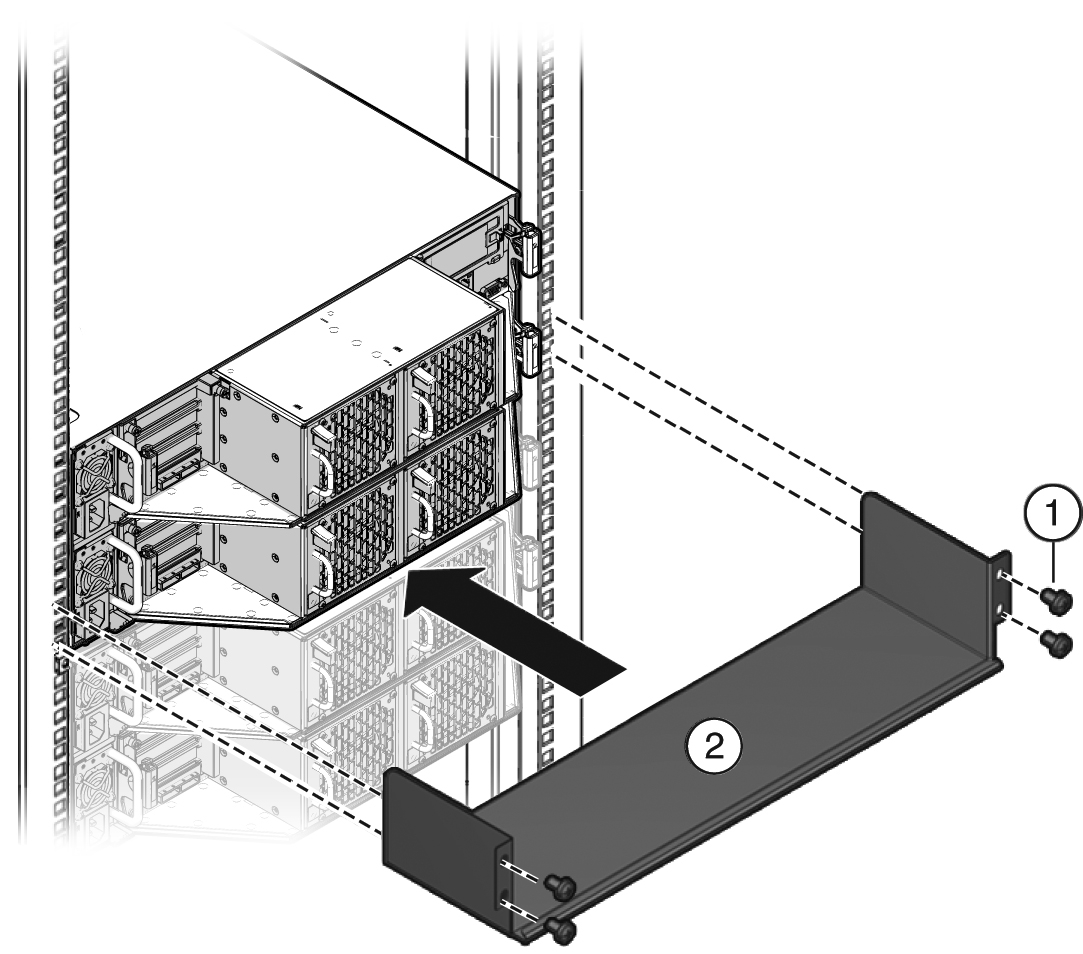

2. システムの下部のサポート・フランジを使用して、システム前面の下に前面の発送用金具[2]を挿入します。

3. 2個の長いねじ(M6 x 30mmねじまたは10-32 x 1.25インチねじ)[1]を使用して、発送用金具[2]とシステムの前面を固定します。

   2個の長いねじを締めて、発送用金具およびシステムをラックに固定します。

   注意:

   前面の発送用金具には、未使用のねじを格納するために使用される8つのねじ穴があります。 発送用金具が設置されない場合、前面の発送用金具では、設置に使用する長いねじを保管します。 発送用金具が設置される場合、前面の発送用金具が設置される前にシステムとラックの前面を固定するために使用された短いねじが格納されます。
4. 前面の発送用金具の4つの空いている格納穴に短いねじを入れます。

   発送用金具が取り外される場合に使用できるように、ねじを格納します。

5. 背面のアダプタ金具を支える下部の2個のねじを取り外します。

   注意:

   装置の損傷。 少なくとも1個の上部のねじが確実に締められていないかぎり、下部のねじを取り外さないでください。そうしないと、システムが落下するおそれがあります。
6. サイド・パネルを上に向けて、背面の発送用金具[2]をシステムの背面の下に挿入します。

   4個のねじ[1](M6 x 16mmねじまたは10-32 x 10mmねじ)を使用して、背面の発送用金具をラックに固定します。 これらのねじは最後まで締め付けないでください。 ねじは金具を支える程度に締める必要がありますが、まだ金具が少し動くようにしておきます。

   金具をポストに固定する必要がありますが、まだ少し動くようにします。



7. システムの底面に確実に固定するために背面の発送用金具を上げて、金具を支えているねじを最後まで締めます。

   必要に応じて、金具を動かせる程度にねじを緩めて、システムの底面に金具を押し込み、ねじを締めます。

   注意:

   装置の損傷。 発送中のシステムの破損を防止するため、底面の発送用金具をシステムの底面に確実に固定する必要があります。
