32.4 トポロジの表示

トポロジは、アセット間の関係を表示します。ネットワーク・トポロジは、ポート、データリンクおよびネットワーク・インタフェースから構成されています。

1. 「ターゲット」、「すべてのターゲット」の順に選択します。
2. ファブリックについては、イーサネット/インフィニバンド・ファブリックを選択します。

   ネットワーク・スイッチについては、「システム・インフラストラクチャ・スイッチ」を選択します。

   ネットワークについては、「システム・インフラストラクチャ・ネットワーク」を選択します。

3. ターゲットの1つを選択します。
4. ターゲットのランディング・ページで、メニューを表示するターゲットのタイプの横にある下向き矢印をクリックします。
5. ファブリックについては、図32-2に示すように、「ファブリック・トポロジ」を選択します。

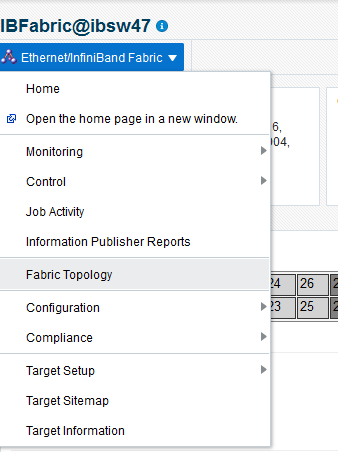

   図32-2 トポロジのメニュー選択


   「図32-2 トポロジのメニュー選択」の説明
6. 「トポロジ」ページに、このターゲットの関係が表示されます。トポロジの表示を調整して、ターゲットの詳細を表示できます。図32-3は、「フィルタ」オプションにアセットが含まれているため、選択したファブリックを使用するアセットを示しています。

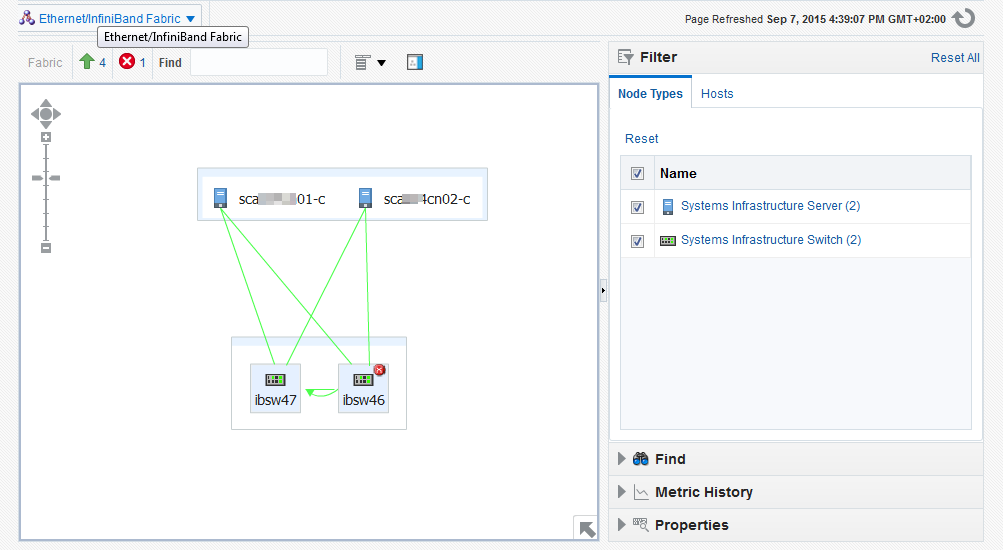

   図32-3 ファブリック・トポロジ


   「図32-3 ファブリック・トポロジ」の説明
7. トポロジのオブジェクトにカーソルを重ねて、アセットの情報を表示します。図32-4に、ファブリックのスイッチにマウス・ポインタを重ねた結果を示します。

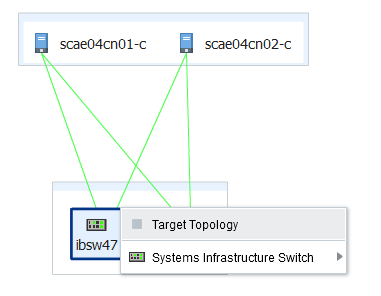

   図32-4 ターゲット・トポロジ


   「図32-4 ターゲット・トポロジ」の説明
8. 別のターゲットを表示するには、再度「すべてのターゲット」をクリックしてから、フィルタを削除するターゲット・タイプの横にある「削除」アイコンをクリックします。
