3 検出後の構成および確認

Enterprise Manager Cloud Control 13cを介してOracle Exalytics Machineが検出された後で、次に示されている検出後の構成を完了する必要があります。

• Enterprise Manager監視のための計算ノードILOM SNMPの構成

• 計算ノードILOM SNMPの確認

3.1 Enterprise Manager監視のための計算ノードILOM SNMPの構成

計算ノードのILOMターゲットは、SNMPトラップとして受信された個々の計算ノードに対する多数のディスク障害アラートを表示する役割を持ちます。ILOM SNMPを構成するには、次のようにします。

1. ILOMコンソールにログインします。
2. 左側のナビゲーションで、「ILOM管理」を選択してから、「通知」を選択します。無効化レベルを持つルールを選択し、図3-1に示すように「編集」をクリックします。

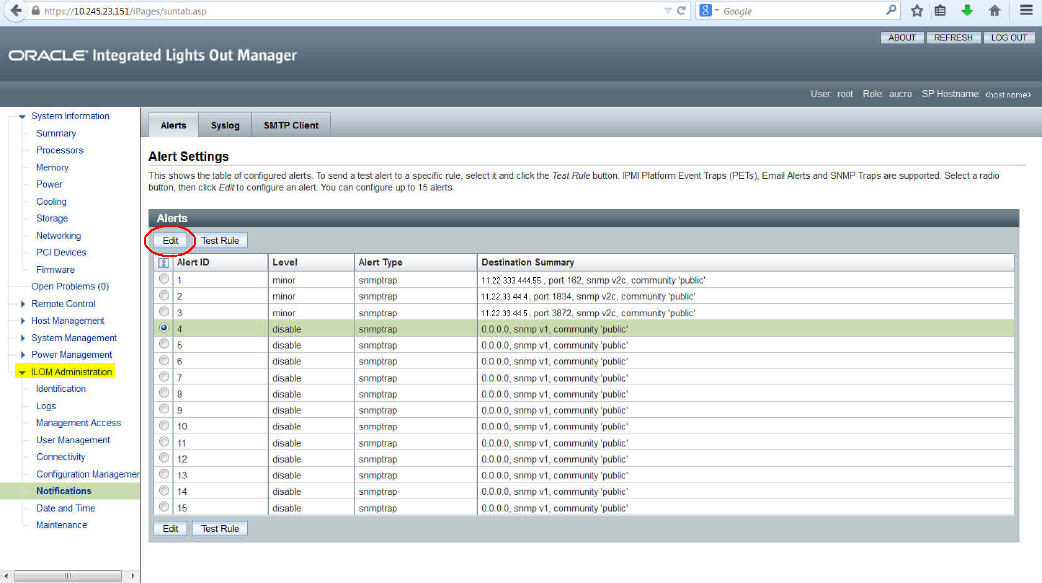

   図3-1 新規ILOMアラート・ルールの作成








3. 「編集」ポップアップ・ウィンドウで、次の情報を入力します。

   • レベル: ドロップダウン・メニューから「マイナー」を選択します。

   • タイプ. ドロップダウン・メニューから「SNMPトラップ」を選択します。

   • アドレス: ILOMを監視しているエージェントが実行されているホストのIPアドレスを入力します。

   • 接続先ポート: エージェントのポート番号を入力します。

   • SNMPバージョン: ドロップダウン・メニューからv2cを選択します。

   • コミュニティ: publicと入力します。

   図3-2のように「保存」をクリックして、変更内容を保存します。

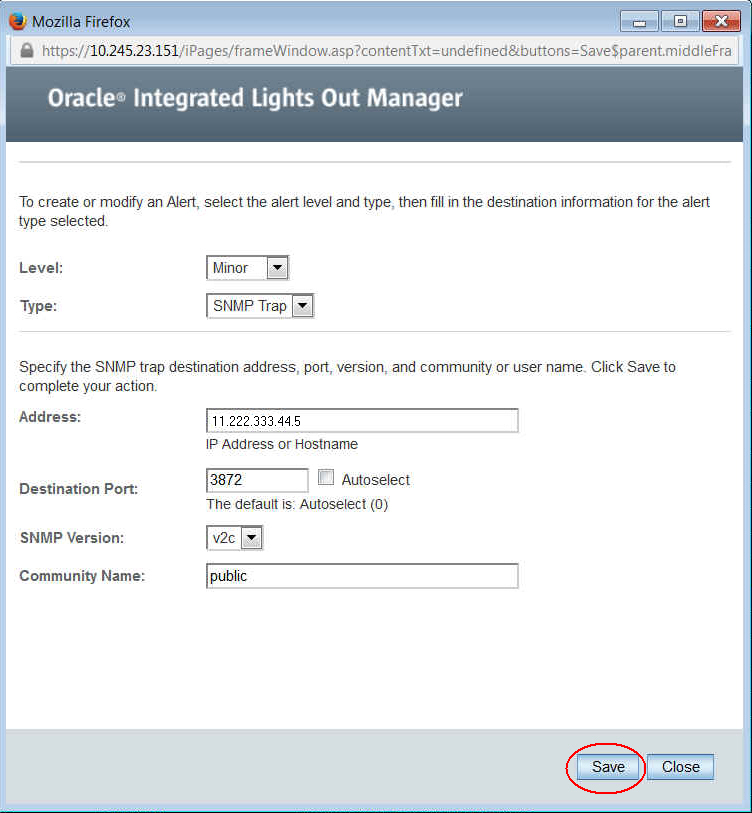

   図3-2 ILOMアラート・ルール設定









3.2 計算ノードILOM SNMPの確認

ILOM SNMP構成を確認するには、次のようにします。

1. rootとして計算ノードのホストにログインし、次のコマンドを実行します。

   # ipmitool -I lan -H myhost.mycompany.com -U root -P welcome1 -L OPERATOR event PCIE5/PRSNT absent assert


   このコマンドの結果は、次のようになります。

   PCIE5/PRSNT absent assert
   Finding sensor PCIE5/PRSNT... ok
      0 | Pre-Init Time-stamp | Entity Presence #0xa7 | Absent | Asserted


2. ILOMターゲット・ページをリフレッシュします。「インシデント」セクションにインシデントが表示されます。確認後、Cloud Controlのインシデントをクリアします。

3.3 電力配分装置(PDU)の監視の設定

ここでは、PDUターゲットにSNMPを設定する手順について説明します。

拡張PDUの監視を設定するには、次のステップを実行します。

1. 拡張PDUのURLを参照します。たとえば、https://<PDU IP Address>です。
2. ログイン資格証明を使用してアクセスします。

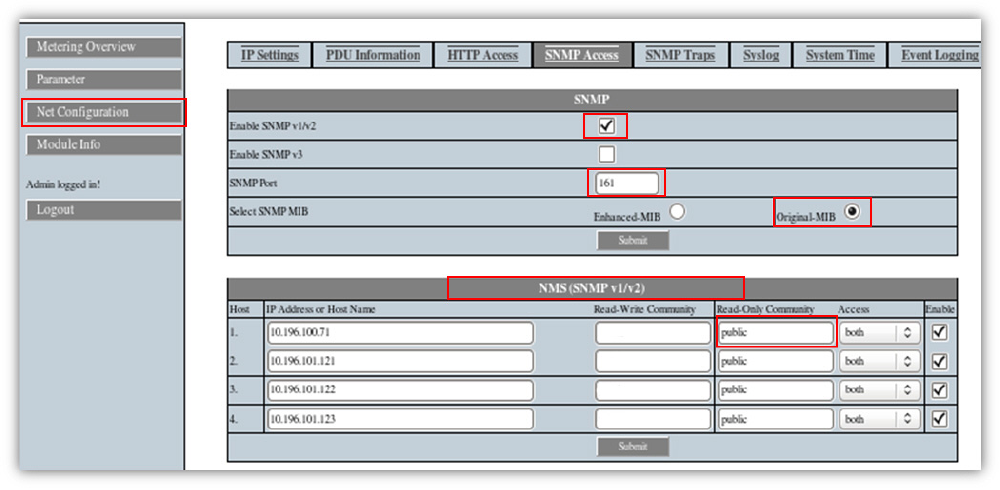

3. ネット構成タブを選択します。
   1. SNMP v1/v2の有効化チェック・ボックスを選択します。
   2. 「SNMPポート」を161に設定します。
   3. オリジナルMIBラジオ・ボタンを選択します。
   4. NMS (SNMP v1/v2)セクションで、エージェントIPアドレスとコミュニティ名を設定します(読取り専用コミュニティ下に)。

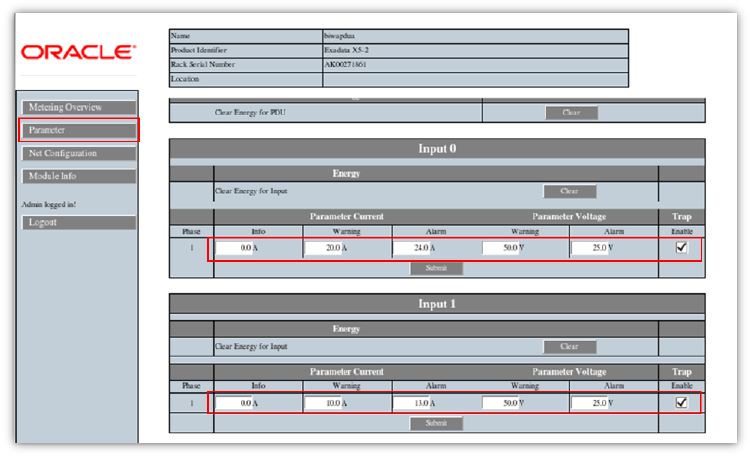

4. 「パラメータ」タブを選択します。
   1. 「入力」セクションで、トラップの有効化を選択し、各入力項目に対する適切なしきい値を設定します。PDUしきい値の詳細は、『Oracle® Exadata Database Machineインストレーションおよび構成ガイド 13c リリース3 (13.3)』を参照してください。



5. PDUの監視設定ページから、値をModule 3に変更します。

   注意:

   このステップは、ターゲット・タイプが13cの場合のみ実行します。
