1 Oracle PCAプラグインの概要

この章では、Oracle Private Cloud Appliance (PCA)プラグインとサポートされているハードウェアおよびソフトウェアの概要について説明しています。

次の内容について説明します。

1.1 Oracle Private Cloud Applianceについて

Oracle Private Cloud Appliance (PCA)は、プライベート・クラウドの迅速なデプロイを目的として設計され、業界トップクラスの価格帯で提供される、統合型で"Wire-Once" (配線は初回のみ)のソフトウェア定義コンバージド・インフラストラクチャ・システムです。

サーバー、ネットワークおよびストレージの集約環境でホストされる幅広い混合ワークロードをサポートし、中規模から大規模のデータ・センターへのビジネス・クリティカルかつミッション・クリティカルな汎用アプリケーションのデプロイを可能にします。

Oracle Enterprise Manager 13cでは、プライベート・クラウド・アプライアンスが強力なクラウド・サービス配信プラットフォームに変換され、オンプレミスからOracle Cloudへの簡易なパスが提供されます。

1.2 Oracle Virtualizationプラグインについて

Enterprise Manager for Oracle Virtualization (VT)プラグインは、Enterprise ManagerによるOracle PCAラックの監視および管理をサポートするように拡張されています。Enterprise Manager Cloud Controlを通じて、Oracle PCAラックの様々なハードウェア・コンポーネント(コンピュート・ノード、インフィニバンド・スイッチなど)を監視できます。

1.3 Oracle Private Cloud Applianceの機能

Oracle PCAの機能

"ターンキー"コンバージド・インフラストラクチャ・ソリューションが、Oracle Private Cloud Applianceコントローラ・ソフトウェアによるハードウェアおよびソフトウェアのデプロイを自動化します。

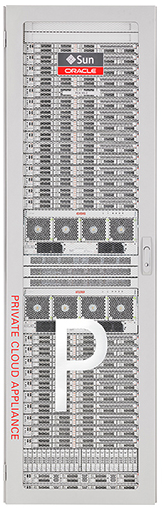

PCA

Oracle Enterprise Manager 13cを追加することで、IaaSからDBaaSまで、プライベート・クラウドのデプロイが容易になります。

Oracle VMテンプレートがサポートされるため、アプリケーションを搭載し実行準備が完了したVMを、数日ではなく数分から数時間でデプロイできます。

Oracle SDNソフトウェアにより、"Wire-Once"システムでソフトウェア定義インフラストラクチャを実現し、運用の複雑さを緩和します。

インストールと構成に要する時間を数百時間も短縮できます。

業界トップの価格帯で、製品化までの時間を短縮できます。

Microsoft Windows、LinuxおよびOracle Solarisのワークロードを1つのシステムで実行してリスクを軽減できます。

システムの総容量ではなく使用状況に基づいて、Oracleソフトウェア・ライセンスを効率的に活用できます。

取得、デプロイ、運用の各コストが削減されます。

画期的なコンバージド・インフラストラクチャ・ソリューションが単一ベンダーから提供されるため、購入が容易であり、製品が統合されて管理が簡素化されます。サポート窓口も1点に集約されます。

1.4 サポートされているハードウェア

Oracle VTプラグインを使用して、次のように様々なOracle PCAターゲットのパフォーマンスを監視できます。

  • ベース・ラック: Oracle PCAは、次のコンポーネントで構成されます。

    • 2から25個のコンピュート・ノード。

    • 2個の管理ノード。

    • 2個のNM2-36 Sunインフィニバンド・スイッチ。

    • 2個のES1-24イーサネット・スイッチ。

      注意:

      これらのスイッチは、Opusスイッチ・ファミリの一部です。ファクトリILOMバージョンは、システム・インフラストラクチャ・プラグインによってサポートされません。最新バージョンに更新されるまで、PCAプラグインでサポートされるのは「稼働中」/「停止中」ステータスの監視のみです。
    • 2個のFabric Interconnectスイッチ。

      注意:

      PCAプラグインは、「稼働中」/「停止中」ステータスの監視のみサポートします。
    • 1台のOracle ZFS Storage Appliance ZS3-ESまたはZS5-ES。「注意」を参照してください。

      注意:

      既存のOracle PCAラックにはZS3-ESクラスタ・ストレージ・アレイが含まれ、Oracle PCAラックの新しいモデルにはZS5-ESクラスタ・ストレージ・アレイが含まれます。
  • コンピュート・ノード: ベース・ラックは、最大25個のコンピュート・ノードをサポートできます。ベース・ラックは、次のOracleサーバーからのコンピュート・ノードの混在をサポートします。

    • X7–2

    • X6–2

    • X5-2

    • X4-2

    • X3-2

  • 仮想ネットワーク: Private Cloud Applianceハードウェア構成ごとに、データ・センターのイーサネット・ネットワークへのゲートウェイとして機能する次の複数の冗長コンポーネントが含まれます。

    • QDRインフィニバンド・スイッチ。

    • Oracle Fabric Interconnectシステム。

  • 内蔵ストレージ: Oracle Private Cloud Applianceは、エンタープライズ・クラスの完全内蔵型Oracle ZFS Storage ZS3-ESを搭載しており、管理環境を一元的に格納するとともに、VM向けのデータ・ストレージを提供します。

    Oracle Private Cloud Applianceでは、内蔵ストレージから、Oracle ZFS Storage Applianceまたは他のストレージ・ベンダー提供のサポート対象ストレージを搭載した外部のデータ・センター・ラックへ、ストレージ容量を拡大できます。

1.5 サポートされているソフトウェア

Private Cloud Applianceに付属する次のソフトウェアによって、スケーラビリティ、ソフトウェア定義仮想ネットワーク、GUIベース管理が可能になります。

  • Oracle VM。Oracle VMはアプリケーション駆動型のサーバー仮想化であり、高いスケーラビリティの提供と迅速なアプリケーションのデプロイを目的に設計および構築されています。Oracle VMは最大128個のvCPUと、Linux、Oracle Solaris、Microsoft Windowsなど各種ゲストのOSをサポートします。Oracle VMは、アプリケーションのデプロイを迅速化するように最適化もされています。

  • Oracle SDNソフトウェア: Oracle SDNはネットワークやストレージに対して動的にサーバーを接続します。どのサーバーにもある物理的なストレージやネットワーク・カードを各サーバーにインストールする必要がなくなり、オンザフライでデプロイできる仮想ネットワーク・インタフェース・カード(vNIC)と仮想ホスト・バス・アダプタ(vHBA)に置き換わります。これらの仮想リソースは、アプリケーションやオペレーティング・システムからは、対応する物理リソースと同じように認識されます。Oracle Virtual Networkingは、Wire-Onceソリューションとソフトウェア定義の単純なネットワーク構成を利用することで、複雑なデータ・センターへのデプロイを簡素化します。

  • Oracle Private Cloud Applianceのコントローラ・ソフトウェア: コントローラ・ソフトウェアを使用すると、ユーザーはシステム・ハードウェアの管理と監視、ソフトウェア・アップグレードの実行、仮想リソース(仮想サーバー、仮想ネットワークおよびストレージ)の作成と管理、すべてのシステム・リソースの利用率についてのリアルタイム監視が可能となります。コントローラ・ソフトウェアは2個の専用管理ノード上で稼働し、高可用性向けに構成されたこれらのノードは、障害発生時に自動フェイルオーバーを実行します。これにはGUIダッシュボードからアクセスできます。

1.6 前提条件

次の前提条件が満たされていることを確認してください。

  • Oracle Private Cloud Appliance (PCA)コントローラ・ソフトウェアがバージョン2.1.1以上であること。

  • 管理ノード、コンピュート・ノード、インフィニバンド・スイッチおよびOracle ZFS Storage ApplianceのILOMバージョンが3.1以上であること。

  • フェイルオーバー機能を使用するには、手順に従って共有ストレージの管理ノードにエージェントをインストールする必要があります。詳細は、「Oracle PCAへの管理エージェントのインストール」を参照してください。

  • Linux x86-64エージェント・ソフトウェア。

  • Oracle Enterprise Manager VTプラグイン。

1.7 Oracle Private Cloud ApplianceでFabric Interconnectを監視するための前提条件

Enterprise Manager for Virtualization 13.3.1.0以降、Private Cloud ApplianceのFabric Interconnectターゲットでは、Fabric Interconnectの詳細な監視が可能になります。Oracle Fabric Interconnectsを正常に監視するには、次の前提条件が満たされていることを確認する必要があります。

  • Oracle Enterprise Manager OVNプラグインをダウンロードします。

    ダウンロードするには、http://www.oracle.com/technetwork/server-storage/xsigo-1870185.htmlに移動してから、OFMプラグインEM OVNプラグインの順に進みます。

  • 次の手順を実行して、Private Cloud Applianceアクティブ管理ノードにEM OVNプラグインをインストールします。

    • ダウンロードしたOVM plugin zipファイルをアクティブ管理ノードの一時領域にアップロードします。

    • zipファイルを解凍して、*.rpmファイルを取得します。

    • 次のように、rpmファイルをインストールします。rpm -ivh xsigo-xms-emovn-<version>.noarch.rpm

    • Oracle Fabric Interconnectのルート資格証明を使用して、OFM UI (https://<PCA_Management_Node>:8443/xms/Login.jsf)にログインします。

      PCA_Management_NodeはVIPホスト名です。

      ブラウザに例外を追加し(必要な場合)、証明書を自分のブラウザに格納されている証明書のリストからファイルにエクスポートします。

      OFM UIに最初にアクセスすると、次のような画面が表示され、例外を追加できます。例外の追加ボタンをクリックします。
      証明書

      「表示」をクリックして、証明書を確認します。


      証明書

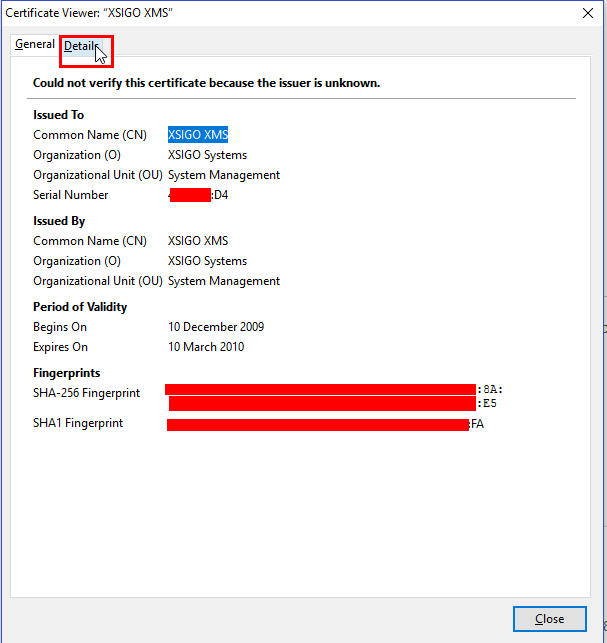

      「詳細」タブをクリックして、証明書の詳細を表示します。


      証明書

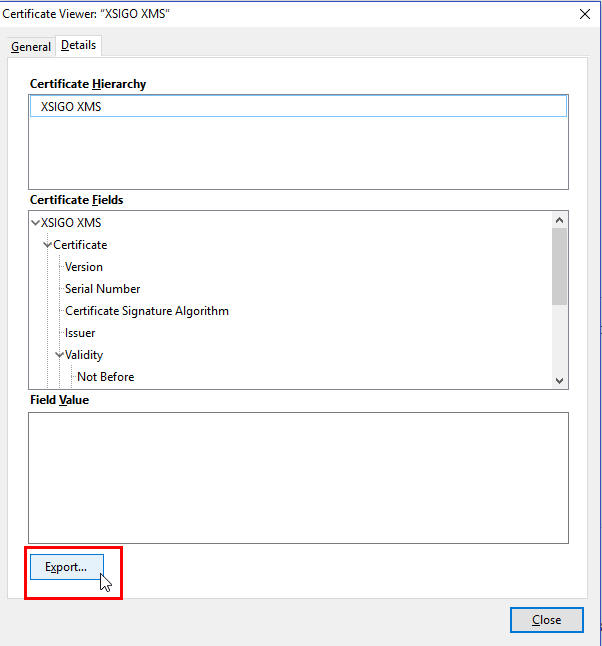

      「エクスポート」をクリックして、証明書をローカル・ホストにエクスポート/ダウンロードします。
      エクスポート

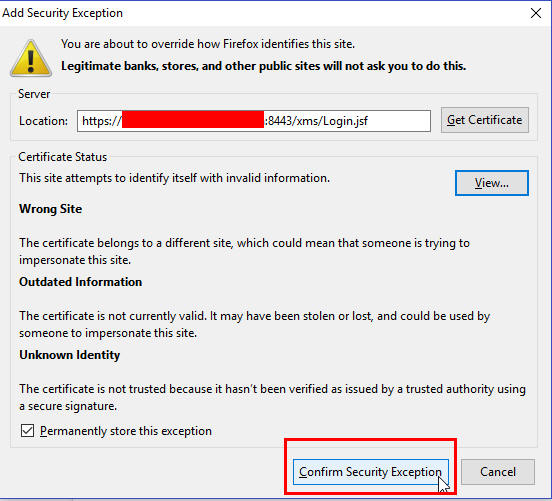

      「セキュリティ例外を承認」をクリックします。OFM UIログイン・ページにリダイレクトされます。
      例外

    • プラグイン・マネージャを使用してプラグインを追加します。

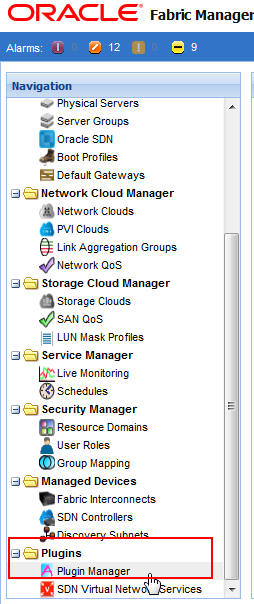

      左側のパネルで、プラグインプラグイン・マネージャの順に移動します。
      プラグイン

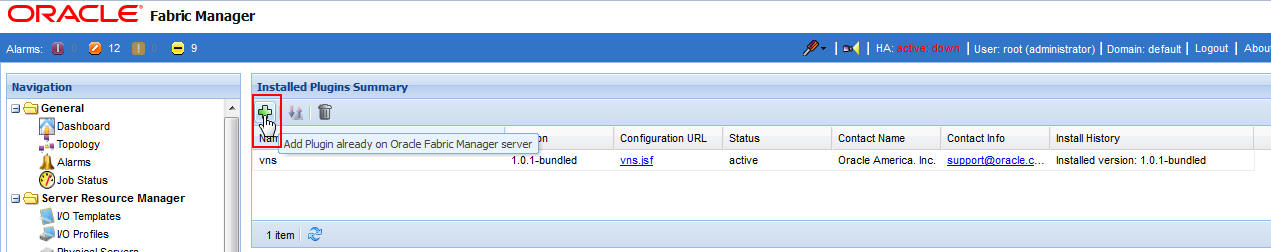

      緑の+アイコンをクリックして追加します。
      プラグイン

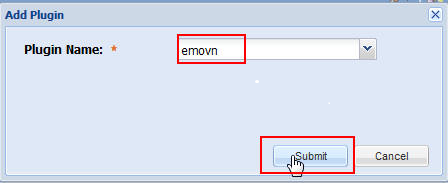

      ポップアップ・ウィンドウでemovnと入力し、送信をクリックします。
      プラグイン

      これにより、emovnプラグインが追加されます。
      プラグイン

  • エージェントがインストールされているPrivate Cloud Applianceアクティブ管理ノードで、Oracle Fabric Managerの証明書をEnterprise Managerエージェント・キーストアにインポートします。

    • Oracle Fabric Interconnectの証明書ファイルをインポートするには、アクティブPCA管理ノードにコピーする必要があります。前述のスクリーンショットを使用してEnterprise Managerエージェントに証明書ファイルをインポートできます。Enterprise Managerエージェント・ユーザーとして次のコマンドを実行します。

      #<agentHome>/bin/emctl secure add_trust_cert_to_jks -trust_certs_loc <location_of_certificate_file> -alias ofm_cert

    注意:

    パスワードの入力を求められたら、パスワードwelcomeを入力します。

  • 前述のEM OVNプラグインのインストールおよび証明書のインポートは、Fabric Managerの実行中にスタンバイ管理ノードからも実行する必要があります。これは、管理ノードのフェイルオーバーの発生時に、Oracle Fabric Interconnectモニタリングをシームレスに続行できるようにするためです。

注意:

rpmはリモートでインストールできますが、ユーザーは手動でスタンバイ・ノードにフェイルオーバーし、そのノードで実行されているFabric Managerでプラグインをインストールする必要があります。

このインストール時に管理ノードのフェイルオーバーがオプションでない場合、この手順は、管理ノードが実際にスタンバイ・ノードにフェイルオーバーするタイミングまで遅延する可能性があります。

このEM OVNプラグインがインストールされ、その証明書がエージェントにインポートされるまで、スタンバイ・ノードのFabric Managerインスタンスでは、Fabric Interconnectのメトリックにメトリック収集エラーが表示されます。

証明書がインストールされていない場合、メトリックの表示中およびFabric Interconnectターゲットの検出中に、エラー・ログにSSLハンドシェイク・エラーが記録されることもあります。
