9 ストレージの管理

Oracle Database Applianceのストレージ容量を拡張し、ディスクを交換します。

ストレージの管理について

データベースまたはアプリケーションをシャットダウンすることなく、いつでもストレージを追加できます。

Oracle Database Applianceは、未加工のストレージを使用してデータを保護します:

  • 高速リカバリ領域(FRA)バックアップ FRAは、REDOログ、制御ファイル、アーカイブ・ログ、バックアップ・ピースとコピー、およびフラッシュバック・ログを含む記憶域(ディスクまたはOracle ASMディスク・グループ上のディレクトリ)です。

  •   ダブルまたはトリプル・ミラーリングは、機械的な問題から保護します。

使用可能なストレージの量は、FRAバックアップのロケーション(外部または内部)と、ダブルまたはトリプル・ミラーリングが使用されているかどうかによって決まります。 外部NFSストレージは、オンライン・バックアップ、データ・ステージング、または追加のデータベース・ファイルでサポートされています。

Oracle Database Appliance X7-2MおよびX7-2-HAモデルは、基本構成からストレージ拡張オプションを提供します。 さらに、Oracle Database Appliance X7-2-HAマルチ・ノード・プラットフォームには、オプションのストレージ拡張シェルフがあります。

ストレージを追加すると、Oracle Automatic Storage Management(Oracle ASM)は新しいドライブを含むすべてのストレージにデータを自動的に再均衡させます。 ディスクグループのバランスをとることで、ディスク間でデータが移動し、すべてのファイルがディスクグループ内のすべてのディスクに均等に分散され、すべてのディスクが均等に充填されます。 Oracle ASMは、ディスクの追加時など、ストレージ構成の変更後に自動的にリバランスを開始します。

FLASHの冗長レベルは、DATAとRECOの選択に基づいています。 高冗長性(トリプル・ミラーリング)を選択した場合は、FLASHも高冗長性です。

警告:

電源をオフにする前にドライブを引き出すと、カーネルがクラッシュし、データ破損が発生する可能性があります。 LEDがオレンジ色または緑色の場合は、ドライブを引き出さないでください。   NVMeドライブを交換する必要がある場合は、ドライブをスロットから引き出す前に、ソフトウェアを使用して電源をオフにしてください。 交換するディスクが複数ある場合は、1台目のディスクの交換を完了してから次のディスクの交換を開始してください。

ディスクの配置については、Oracle Database Applianceサービス・マニュアルのオプションのOracle Database Appliance X7-2-HAストレージ・シェルフ・ドライブ(CRU)の追加を参照してください。

関連項目

親トピック: ストレージの管理

単一ノード・プラットフォーム上のストレージ

Oracle Database Appliance X7-2SおよびX7-2M単一ノード・プラットフォームのストレージおよびメモリー・オプションを確認します。

親トピック: ストレージの管理

NVMeストレージ・ディスクの管理について

使用可能なドライブによっては、Oracle Database Appliance X7-2Mストレージを拡張してNVMeディスクを追加したり、既存のNVMeディスクを交換したりすることができます。

ODAADMCLIコマンドを使用して、ストレージ診断の実行やストレージ・コンポーネントの診断ロジックの収集など、アプライアンス・ストレージのメンテナンス・タスクを実行します。

ストレージ・アップグレードの準備

  1. ストレージを拡張する前に、Oracle Database Applianceを最新のパッチ・バンドルに更新してください。

    # odacli describe-component

  2. 既存のストレージ・ディスクのディスク・ヘルスを確認します。

    デフォルト・チェック・オプションを使用して、NetworkComponents、OSDiskStorage、SharedStorage、およびSystemComponentsをチェック

    # odaadmcli validate -d

  3. odaadmcli show diskgroupコマンドを実行して、Oracle Automatic Storage Management (Oracle ASM)ディスク・グループ情報を表示および確認します。

  4. Oracle ASMおよびCRSのヘルスを確認するにはorachkを使用します。

ストレージを追加する前に、ベスト・プラクティスを確認して実行してください。

NVMeストレージ・ディスクの変更

Oracle Database Appliance X7-2SまたはX7-2Mのデフォルト構成には、2つのNVMeディスクが含まれています。 Oracle Database Appliance X7-2Sのストレージを拡張することはできません。

Oracle Database Appliance X7-2Mでは、合計5つのNVMeディスクに3つの追加ディスクを追加するか、合計8つのNVMeディスクに6つの追加ディスクを追加することで、ストレージを拡張できます。 ストレージを拡張すると、1つまたは2つのNVMeドライブの追加はサポートされません。

Oracle Database Applianceでは、NVMeストレージの追加または取外しに特別なコマンドが使用されます。

警告:

電源をオフにする前にドライブを引き出すと、カーネルがクラッシュし、データ破損が発生する可能性があります。 LEDがオレンジ色または緑色の場合は、ドライブを引き出さないでください。   NVMeドライブを交換する必要がある場合は、ドライブをスロットから引き出す前に、ソフトウェアを使用して電源をオフにしてください。 交換するディスクが複数ある場合は、1台目のディスクの交換を完了してから次のディスクの交換を開始してください。

親トピック: 単一ノード・プラットフォーム上のストレージ

シングル・ノード・システムのメモリーとストレージ・オプション

Oracle Database Appliance 「X7-2SおよびX7-2M」には、拡張メモリーとストレージ・オプションを備えたNVMeストレージ構成があります。

表9-1 Oracle Database Appliance X7-2SおよびX7-2Mのストレージ・オプション

構成 Oracle Database Appliance X7-2S Oracle Database Appliance X7-2M

基本構成

1 x 10 CPU

192 GBのメモリー

2×6.4 TB NVMe

2 x 18 CPU

384 GBのメモリー

2×6.4 TB NVMe

拡張オプション

なし

オプション:

  • 384 GBのメモリー(部品番号7117433、数量: 2)

  • 3つのNVMeドライブまたは6つのNVMeドライブ

親トピック: 単一ノード・プラットフォーム上のストレージ

マルチ・ノード・プラットフォーム上のストレージ

Oracle Database Appliance X7-2-HAマルチ・ノード・プラットフォームのストレージおよびメモリー・オプションを検討してください。

親トピック: ストレージの管理

マルチ・ノード・システムでのストレージの拡張について

Oracle Database Appliance X7-2-HAプラットフォームには、高性能と大容量のストレージ構成のオプションがあります。

基本構成には、DATA用の16 TB SSD RAW記憶域とREDO用の3.2 TB SSD RAW記憶域があり、記憶域を拡張するための15の使用可能なスロットが残っています。 ストレージを拡張することを選択した場合、SSDまたはHDDドライブを使用して15個のスロットを埋めることができます。 さらにストレージを増やすには、ストレージ拡張シェルフを追加して、アプライアンスのストレージ容量を倍増させることができます。

すべての構成で、基本ストレージとストレージ拡張シェルフには、それぞれREDOディスクグループ用の4つの800 GB SSDと5つの3.2TB SSD (SSDオプションのDATA/RECOまたはHDDオプションのFLASHのいずれか) 。

注意:

拡張シェルフを追加する前に、ベース・ストレージ・シェルフに完全に配置する必要があります。拡張シェルフは、ベース・シェルフと同じストレージ構成でなければなりません。 基本構成を選択すると、ストレージ拡張のタイプを変更することはできません。

High Performance

高性能構成では、DATAおよびREDOストレージにソリッド・ステート・ドライブ(SSD)を使用します。 基本構成には、DATA用の16 TB SSD RAW記憶域とREDO用の3.2 TB SSD RAW記憶域があります。

基本構成に最大3つの5パックSSDを追加して、合計64 TBのSSD RAW記憶域を作成できます。 ストレージがさらに必要な場合は、SSDドライブの拡張シェルフを追加して容量を2倍にすることができます。 拡張シェルフは、DATA用の64 TB SSD RAW記憶域、REDO用の3.2 TB SSD RAW記憶域、およびFLASH用の16 TB SDD RAW記憶域を追加提供します。

拡張シェルフを追加するには、基本ストレージ・シェルフと拡張シェルフにSSDドライブを完全に取り付ける必要があります。 SSDのみを使用してストレージを拡張すると、ダウンタイムは発生しません。

GUID-DC70EF95-B2CC-4E34-AC78-E9FC240C5CF5-default.pngの説明は以下のとおりです
図GUID-DC70EF95-B2CC-4E34-AC78-E9FC240C5CF5-default.pngの説明

大容量

大容量構成では、SSDとHDDドライブを組み合わせて使用します。

基本構成には、DATA用の16 TB SSD RAW記憶域とREDO用の3.2 TB SSD RAW記憶域があります。

次の拡張オプションを使用できます。

  • ベース・シェルフ: DATA用の追加150 TB HDD RAWストレージ(10 TB HDDの15パック)

  • HDD拡張シェルフ: データ用に150 TBのHDD rawストレージ、REDO用に3.2 TBのSSD、FLASH用に16 TBのSSD

  • 拡張ストレージ・シェルフ: 追加のシェルフ・ストレージ構成は、ベース・シェルフのストレージ構成と同一でなければなりません。 ストレージ拡張シェルフを追加する手順については、この章の「ストレージ拡張シェルフの追加」トピックを参照してください。

注意:

HDDをベース・ストレージ・シェルフに含めるようにストレージを拡張する場合、HDDドライブを追加した後で、そのドライブを正しいスロットに置き換え、アプライアンスを再配置する必要があります。

大容量用に完全に構成されたシステムは、DATA用に300 TBのHDD raw storage、REDO用に6.4 TBのSSD Rawストレージ、Flash用に32 TBのSSDを備えています。

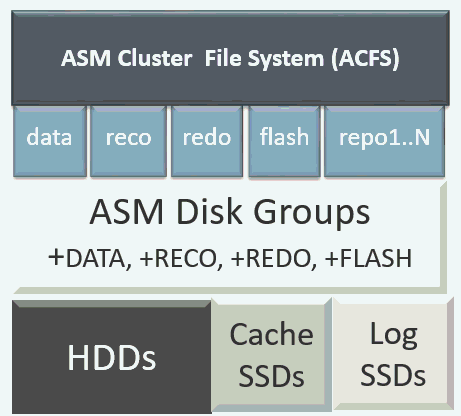

GUID-69937275-F66E-4156-9CCF-E4C6691093F1-default.pngの説明は以下のとおりです
図GUID-69937275-F66E-4156-9CCF-E4C6691093F1-default.pngの説明

表9-2 Oracle Database Appliance X7-2-HAのストレージ・オプション

構成 Oracle Database Appliance X7-2-HA基本構成 Oracle Database Appliance X7-2-HA高性能のためのSSDのみの構成 Oracle Database Appliance X7-2-HA SSDとHDDの高容量構成
基本構成

2つのサーバー

  • 2 x 18 CPU

  • 384GBのメモリー

JBOD:

  • 4×800GB SSD

  • 5 x 3.2TB SSD

2つのサーバー

  • 2 x 18 CPU

  • 384GBのメモリー

JBOD:

  • 4×800GB SSD

  • 20×3.2TB SSD

2つのサーバー

  • 2 x 18 CPU

  • 384GBのメモリー

JBOD:

  • 4×800GB SSD

  • 5 x 3.2TB SSD

  • 15 x 10TBのHDD
拡張オプション
オプション:

  • 768GBメモリー(部品番号7117433、数量: 6)

  • 基本構成を完全に埋めるためのオプション:

    • 5パック3.2 TB (部品番号7117369;数量1,2または3)

    • ベースにSSDが完全に実装されていない場合は、15 x 10TB HDDをベースにオーダーできます。(部品番号7117704)

      注意:このオプションを選択する場合は、Oracle Database Applianceを再デプロイする必要があります。

  • 拡張シェルフのオプション:

    • 拡張シェルフは、基本構成と同じストレージ構成でのみ追加できます

オプション:

  • 768GBメモリー(部品番号7117433、数量: 6)

  • 拡張シェルフ(部品番号7117465):

    • 4×800GB SSD

    • 20×3.2TB SSD

オプション:

  • 768GBメモリー(部品番号7117433、数量: 6)

  • 拡張シェルフ(部品番号7117466):

    • 4×800GB SSD

    • 5 x 3.2TB SSD

    • 15 x 10TBのHDD

親トピック: マルチ・ノード・プラットフォーム上のストレージ

ストレージ・アップグレードの準備

ベース・シェルフにストレージを追加する前、または拡張シェルフを追加する前に、これらのベスト・プラクティスを確認して実行してください。

  1. ストレージを拡張する前に、Oracle Database Applianceを最新のパッチ・バンドルに更新してください。
  2. ソフトウェアとファームウェアの両方のノードが同じバージョンとパッチ・バンドル・レベルにあることを確認します。
    # odacli describe-component
  3. 既存のストレージ・ディスクのディスク・ヘルスを確認します。

    両方のノードでチェックを実行し、デフォルト・チェック・オプションを使用してNetworkComponents、OSDiskStorage、SharedStorage、およびSystemComponentsをチェックします。

    # odaadmcli validate -d
  4. 各ノードでodaadmcli show diskgroupコマンドを実行して、Oracle Automatic Storage Management(Oracle ASM)ディスク・グループ情報を表示および確認します。
    # odaadmcli show diskgroup DATA

    # odaadmcli show diskgroup RECO

     # odaadmcli show diskgroup REDO
  5. 両方のノードでOracle ASMおよびCRSのヘルスを確認します。
    各ノードでorachkを実行します。 どちらかのノードに接続する際に問題がある場合は、/etc/bashrcファイルをチェックし、rootのプロファイル内の値を削除(またはコメントアウト)します。oracle; grid users
  6. ノード間の通信を確認し、SSHがoracle、root、gridに同じパスワードを使用して動作していることを確認します。
    各ノードから:
    1. sshを両方のノードに追加します。
    2. 両方のノードにpingを実行します。
  7. 各ノードに少なくとも10 GBの空き容量があることを確認します。
    [root@oda]# df -h

    [root@odb]# df -h

親トピック: マルチ・ノード・プラットフォーム上のストレージ

仮想化プラットフォームのストレージ・アップグレードの準備

ベース・シェルフにストレージを追加する前、または拡張シェルフを追加する前に、これらのベスト・プラクティスを確認して実行してください。

  1. ストレージを拡張する前に、Oracle Database Applianceを最新のパッチ・バンドルに更新してください。
  2. ソフトウェアとファームウェアの両方のノードが同じバージョンとパッチ・バンドル・レベルにあることを確認します。
    # oakcli show version -detail

    #oakcli inventory -q

    注意:

    いずれかのノードでoakdが実行されていない場合は、ストレージを追加する前に問題を修正してください。
  3. 既存のストレージ・ディスクのディスク・ヘルスを確認します。

    両方のノードでチェックを実行し、デフォルト・チェック・オプションを使用してNetworkComponents、OSDiskStorage、SharedStorage、およびSystemComponentsをチェックします。

    # oakcli validate -d
  4. 各ノードでコマンドoakcli show diskgroupを実行して、Oracle Automatic Storage Management (Oracle ASM)ディスク・グループ情報を表示および確認します。
    # oakcli show diskgroup data

    # oakcli show diskgroup reco

     # oakcli show diskgroup redo
  5. 両方のノードでOracle ASMおよびCRSのヘルスを確認します。
    各ノードでoakcli orachkコマンドを実行します。 どちらかのノードに接続する際に問題がある場合は、/etc/bashrcファイルをチェックし、rootのプロファイル内の値を削除(またはコメントアウト)します。oracle; grid users

    ノード0でoakcli orachkを実行します:

    # oakcli orachk
...

Checking Status of Oracle Software Stack - Clusterware, ASM, RDBMS

. . . . . . . . .
-------------------------------------------------------------------------------------------------------
Oracle Stack Status
-------------------------------------------------------------------------------------------------------
Host Name CRS Installed  ASM HOME   RDBMS Installed    CRS UP    ASM UP    RDBMS UP DB Instance Name
-------------------------------------------------------------------------------------------------------
odax3rm1       Yes           No          Yes              No        No        No          ........
-------------------------------------------------------------------------------------------------------

 ...

    ノード1でoakcli orachkを実行します:

    # oakcli orachk
...

Checking Status of Oracle Software Stack - Clusterware, ASM, RDBMS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-------------------------------------------------------------------------------------------------------
Oracle Stack Status
-------------------------------------------------------------------------------------------------------
Host Name CRS Installed  ASM HOME   RDBMS Installed    CRS UP    ASM UP    RDBMS UP DB Instance Name
-------------------------------------------------------------------------------------------------------
odax3rm2      Yes           Yes           Yes            Yes       Yes        Yes      b22S2 b23S2 b24S2
-------------------------------------------------------------------------------------------------------

...
  6. ノード間の通信を確認し、SSHがoracle、root、gridに同じパスワードを使用して動作していることを確認します。
    各ノードから:
    1. sshを両方のノードに追加します。
    2. 両方のノードにpingを実行します。
  7. 各ノードに少なくとも10 GBの空き容量があることを確認します。
    [root@oda]# df -h

    [root@odb]# df -h

親トピック: マルチ・ノード・プラットフォーム上のストレージ

データ・ストレージ用ソリッド・ステート・ドライブ(SSD)の追加

既存のOracle Database Appliance X7-2-HAベース構成にデータ・ストレージ用のソリッド・ステート・ドライブ(SSD)のパックを追加して、ベース・ストレージ・シェルフを完全に埋める。

基本構成にストレージを追加する必要がある場合は、SSDの1つ、2つ、または3つをオーダーして、Oracle Database Appliance X7-2-HAの基本構成を完成させることができます。

拡張シェルフを追加する前に、基本構成を完全に配置する必要があります。 拡張シェルフを追加する場合、シェルフは同じディスク・ストレージ構成でなければなりません。

注意:

SSDをベース・ストレージ・シェルフに追加することができるのは、高性能構成のためです。 大容量構成の場合は、ストレージを拡張してHDDを使用するか、ストレージ拡張シェルフを追加できます。
システムにディスクを追加する前に、Oracle Database Applianceが最新の更新バージョンであることを確認してください。
  1. ディスクをスロットに1枚ずつ挿入します。

    5パックのSSDを1つ追加するには、スロット5〜9にディスクを挿入します。 5パックのSSDを2枚追加するには、スロット5〜14にディスクを挿入します。 5パックのSSDを3つ追加するには、スロット5〜19にディスクを挿入します。

    注意:

    oakdへのディスク・イベントのフラッディングを避けるために、各ディスクの挿入間隔は少なくとも1分間としてください。
    すべてのディスクが追加されたら、ステップ2に進みます。
  2. odaadmcli show ismasterコマンドを実行して、どのノードがマスターであるかを判別します。
    # odaadmcli show ismaster
  3. マスター・ノードでodaadmcli expand storageコマンドを実行します。
    #odaadmcli expand storage -ndisk number of disks to be added
-enclosure enclosure number of the disks to be added, either 0 or 1

    次に例を示します。

    #odaadmcli expand storage -ndisk 5 -enclosure 0
Precheck passed.
Check the progress of expansion of storage by executing 'odaadmcli show disk'
Waiting for expansion to finish ...
    スレーブ・ノードですぐにコマンドを実行します。
  4. スレーブ・ノードでodaadmcli expand storageコマンドを実行します。
    #odaadmcli expand storage -ndisk 5 -enclosure 0

Precheck passed.
Check the progress of expansion of storage by executing 'odaadmcli show disk'
Waiting for expansion to finish ...
    すべてのディスクを構成に追加するには、10〜12分かかります。
  5. odaadmcli show diskコマンドを実行して、すべてのディスクがリストされ、オンラインであり、良好な状態になっていることを確認します。
    # odaadmcli show disk
  6. スロット5〜9のディスクがOracle Automatic Storage Management (Oracle ASM)に追加されていることを確認します。
    1. asm_scriptを実行して、スロット5〜9のディスクがOracle Automatic Storage Management (Oracle ASM)に追加されていることを確認します。 5つのディスクが正常に追加された場合(CACHEDおよびMEMBER)、ステップ7に進みます。
      su grid user /opt/oracle/oak/bin/stordiag/asm_script.sh 1 6

      次に例を示します。

      #/opt/oracle/oak/bin/stordiag/asm_script.sh 1 6 | grep CACHED
.......
/dev/mapper/SSD_E0_S05_1399652120p1 SSD_E0_S05_1399652120P1 1 NORMAL ONLINE CACHED MEMBER
/dev/mapper/SSD_E0_S05_1399652120p2 SSD_E0_S05_1399652120P2 3 NORMAL ONLINE CACHED MEMBER
/dev/mapper/SSD_E0_S06_1399645200p1 SSD_E0_S06_1399645200P1 1 NORMAL ONLINE CACHED MEMBER
/dev/mapper/SSD_E0_S06_1399645200p2 SSD_E0_S06_1399645200P2 3 NORMAL ONLINE CACHED MEMBER
/dev/mapper/SSD_E0_S07_1399646692p1 SSD_E0_S07_1399646692P1 1 NORMAL ONLINE CACHED MEMBER
/dev/mapper/SSD_E0_S07_1399646692p2 SSD_E0_S07_1399646692P2 3 NORMAL ONLINE CACHED MEMBER
/dev/mapper/SSD_E0_S08_1399649840p1 SSD_E0_S08_1399649840P1 1 NORMAL ONLINE CACHED MEMBER
/dev/mapper/SSD_E0_S08_1399649840p2 SSD_E0_S08_1399649840P2 3 NORMAL ONLINE CACHED MEMBER
/dev/mapper/SSD_E0_S09_1399649424p1 SSD_E0_S09_1399649424P1 1 NORMAL ONLINE CACHED MEMBER
/dev/mapper/SSD_E0_S09_1399649424p2 SSD_E0_S09_1399649424P2 3 NORMAL ONLINE CACHED MEMBER
    2. ディスクがOracle ASMに追加されていない場合は、それらを手動で追加します。 gridユーザーとして、マスター・ノードでsqlplus '/as sysasm'コマンドを実行して、ディスクをOracle ASMに追加します。

      Oracle Automatic Storage Managementフィルタ・ドライバ(Oracle ASMフィルタ・ドライバ)が構成されていないシステムの場合は、次のようにOracle ASMディスクを追加します:

      SQL> alter diskgroup /*+ _OAK_AsmCookie */ data add disk
'/dev/mapper/SSD_E0_S05_1399764284p1' name SSD_E0_S05_1399764284p1,
'/dev/mapper/SSD_E0_S06_1399765076p1' name SSD_E0_S06_1399765076p1,
'/dev/mapper/SSD_E0_S07_1399765116p1' name SSD_E0_S07_1399765116p1,
'/dev/mapper/SSD_E0_S08_1399765484p1' name SSD_E0_S08_1399765484p1,
'/dev/mapper/SSD_E0_S09_1399765504p1' name SSD_E0_S09_1399765504p1;

SQL> alter diskgroup /*+ _OAK_AsmCookie */ reco add disk
'/dev/mapper/SSD_E0_S05_1399764284p2' name SSD_E0_S05_1399764284p2,
'/dev/mapper/SSD_E0_S06_1399765076p2' name SSD_E0_S06_1399765076p2,
'/dev/mapper/SSD_E0_S07_1399765116p2' name SSD_E0_S07_1399765116p2,
'/dev/mapper/SSD_E0_S08_1399765484p2' name SSD_E0_S08_1399765484p2,
'/dev/mapper/SSD_E0_S09_1399765504p2' name SSD_E0_S09_1399765504p2;

      Oracle Automatic Storage Managementフィルタ・ドライバ(Oracle ASMフィルタ・ドライバ)が構成されているシステムの場合は、次のようにOracle ASMディスクを追加します:

      SQL> alter diskgroup /*+ _OAK_AsmCookie */ data add disk
'AFD:SSD_E0_S05_1399764284P1' name SSD_E0_S05_1399764284p1,
'AFD:SSD_E0_S06_1399765076P1' name SSD_E0_S06_1399765076p1,
'AFD:SSD_E0_S07_1399765116P1' name SSD_E0_S07_1399765116p1,
'AFD:SSD_E0_S08_1399765484P1' name SSD_E0_S08_1399765484p1,
'AFD:SSD_E0_S09_1399765504P1' name SSD_E0_S09_1399765504p1;

SQL> alter diskgroup /*+ _OAK_AsmCookie */ reco add disk
'AFD:SSD_E0_S05_1399764284P2' name SSD_E0_S05_1399764284p2,
'AFD:SSD_E0_S06_1399765076P2' name SSD_E0_S06_1399765076p2,
'AFD:SSD_E0_S07_1399765116P2' name SSD_E0_S07_1399765116p2,
'AFD:SSD_E0_S08_1399765484P2' name SSD_E0_S08_1399765484p2,
'AFD:SSD_E0_S09_1399765504P2' name SSD_E0_S09_1399765504p2;
  7. ハード・ストレージ・エラーを表示するには、odaadmcli show validation storage errorsコマンドを使用します。
    ハードウェアのエラーには、特定のスロットに挿入されているディスクのタイプの誤り、ディスク・モデルが無効、ディスク・サイズの誤りが含まれます。
    # odaadmcli show validation storage errors
  8. ソフト検証エラーを表示するには、odaadmcli show validation storage failuresコマンドを使用します。
    典型的なソフト・ディスクのエラーは、ディスクのファームウェアのバージョンが無効であるというものです。
    # odaadmcli show validation storage failures
  9. oak_storage_conf.xmlファイルに両方のノードで24が表示されていることを確認します。
    #cat /opt/oracle/oak/conf/oak_storage_conf.xml

親トピック: マルチ・ノード・プラットフォーム上のストレージ

ストレージ拡張シェルフの追加

ベース・ストレージ・シェルフが完全に配置されたら、ストレージ拡張シェルフを追加して、マルチ・ノード・プラットフォーム上のデータ・ストレージを拡張することができます。

拡張シェルフは、Oracle Database Appliance X7-2-HAなどのOracle Database Applianceマルチ・ノード・プラットフォームで使用できます。 ストレージ拡張シェルフの追加には、両方のノードのチェックが含まれます。 SSHがノード間で動作し、すべてのユーザーが共有パスワードを使用して期待どおりに接続できることを確認することが重要です。

拡張シェルフを追加する前に、基本構成を完全に配置する必要があります。 拡張シェルフを追加する場合、シェルフは基本ストレージ・シェルフと同じディスク・ストレージ構成でなければなりません。

注意:

データベースのアクティビティが比較的少ないときに、ストレージ拡張シェルフを追加することをお薦めします。 システムが新しいストレージを検出すると、Oracle Automatic Storage Management (Oracle ASM)は自動的にディスクグループのバランスを再調整します。 再バランス操作を行うと、操作が完了するまでパフォーマンスが低下する可能性があります。
  1. ストレージ拡張シェルフを取り付けてケーブルを接続しますが、拡張シェルフの電源は入れないでください。

    注意:

    ケーブル配線手順を注意深く見直して、正しくケーブル接続を行ったことを確認してください。 データベースが既存するOracle Database Applianceにストレージ拡張シェルフを追加したときに、誤って接続すると、データ損失を招く可能性があります。

  2. Oracle Database Applianceの新しいデプロイメントまたは再イメージの場合は、次のステップを順番に実行してください:
    1. ベース・ストレージの電源を入れます。
    2. ノード0の電源を入れます。
    3. ノード1の電源を入れます。

    注意:

    拡張シェルフの電源をまだ投入しないでください。
  3. 両方のノードとベース・ストレージ・シェルフが稼働していることを確認します。 各サーバー・ノードにログインし、odacli validate-storagetopologyコマンドを実行して、基本構成のケーブル配線が正しいことを確認します。
     odacli validate-storagetopology
 ...
      INFO  : Check if JBOD powered on
 SUCCESS    : JBOD : Powered-on
      INFO  : Check for correct number of EBODS(2 or 4)
 SUCCESS    : EBOD found : 2                                                                                                                                                                     INFO       : Check for overall status of cable validation on Node0
  SUCCESS   : Overall Cable Validation on Node0
 SUCCESS    : JBOD Nickname set correctly : Oracle Database Appliance - E0
    正しい結果は、2つのサーバー・ノードが基本ストレージ・シェルフに適切にケーブル接続され、すべてのディスクが良好なステータスでオンラインであり、両方のノードの既存のディスクグループに追加されているかどうかを確認します。 障害が発生した場合は、次のステップに進む前にケーブルを修正してください。

    注意:

    出力にEBOD foundが2であることが示されている場合は、基本ストレージ・シェルフのみがあります。 EBOD foundが4の場合、基本ストレージ・シェルフと拡張シェルフがあります。
  4. ストレージ拡張シェルフの電源を入れます。
  5. 各サーバー・ノードにログインし、odacli validate-storagetopologyコマンドを実行してストレージ・ケーブルを検証し、新しいストレージ・シェルフが認識されていることを確認します。
    # odacli validate-storagetopology

  INFO    : Check if JBOD powered on
  SUCCESS : 2JBOD : Powered-on
  INFO    : Check for correct number of EBODS(2 or 4)
  SUCCESS : EBOD found : 4
   ...
   ...

   INFO    : Check for overall status of cable validation on Node0
   SUCCESS : Overall Cable Validation on Node0
   SUCCESS : JBOD0 Nickname set correctly : Oracle Database Appliance - E0
   SUCCESS : JBOD1 Nickname set correctly : Oracle Database Appliance - E1
    両方のストレージ・シェルフが認識されていることを示す次のインジケータを探します:
    • 2つのシェルフがある場合、JBOD(ディスクの束)に番号が付けられます。 次に例を示します。
      SUCCESS : 2JBOD : Powered-on
    • 両方のシェルフが認識されると、EBOD foundの値は4になります。
      SUCCESS : EBOD found : 4

    • 拡張シェルフが適切にケーブル接続されている場合、ニックネームはE1です。 次に例を示します。

              SUCCESS : JBOD0 Nickname set correctly : Oracle Database Appliance - E0
        SUCCESS : JBOD1 Nickname set correctly : Oracle Database Appliance - E1

    続行する前にエラーを修正してください。

  6. odaadmcli show diskコマンドを実行して、拡張シェルフのすべてのディスクがリストされ、オンラインであり、良好な状態になっていることを確認します。
    # odaadmcli show disk
    すべてのディスクがオンラインで状態が良好な場合は、次のステップに進みます。
  7. odaadmcli show enclosureコマンドを実行して、拡張シェルフ内のコンポーネントのヘルスをチェックします。
    # odaadmcli show enclosure
  8. ノード0でodaadmcli show ismasterコマンドを実行して、ノード0がマスターであることを確認します。
    # odaadmcli show ismaster
  9. マスター・ノードでodaadmcli expand storageコマンドを実行します。
    #odaadmcli expand storage -ndisk 24 -enclosure 1

Precheck passed.
Check the progress of expansion of storage by executing 'odaadmcli show disk'
Waiting for expansion to finish ...
    スレーブ・ノードですぐにコマンドを実行します。
  10. スレーブ・ノードでodaadmcli expand storageコマンドを実行します。
    #odaadmcli expand storage -ndisk 24 -enclosure 1

Precheck passed.
Check the progress of expansion of storage by executing 'odaadmcli show disk'
Waiting for expansion to finish ...
    すべてのディスクを構成に追加するには、約10〜12分かかります。
  11. ハード・ストレージ・エラーを表示するには、odaadmcli show validation storage errorsコマンドを使用します。
    ハードウェアのエラーには、特定のスロットに挿入されているディスクのタイプの誤り、ディスク・モデルが無効、ディスク・サイズの誤りが含まれます。
    # odaadmcli show validation storage errors
  12. ソフト検証エラーを表示するには、odaadmcli show validation storage failuresコマンドを使用します。
    典型的なソフト・ディスクのエラーは、ディスクのファームウェアのバージョンが無効であるというものです。
    # odaadmcli show validation storage failures
  13. odacli describe-componentコマンドを実行して、ストレージ拡張内のすべてのファームウェア・コンポーネントが最新であることを確認します。
    # odaadmcli describe-component
  14. 必要に応じて、ストレージ・シェルフを更新し、odacli describe-componentコマンドを実行して、ファームウェアが最新であることを確認します。
    # odaadmcli update

    # odaadmcli describe-component

親トピック: マルチ・ノード・プラットフォーム上のストレージ
