Microservices Architectureの重要なディレクトリおよび変数

Microservices Architectureの設計では、インストールとデプロイメントのディレクトリ構造は簡略化されています。

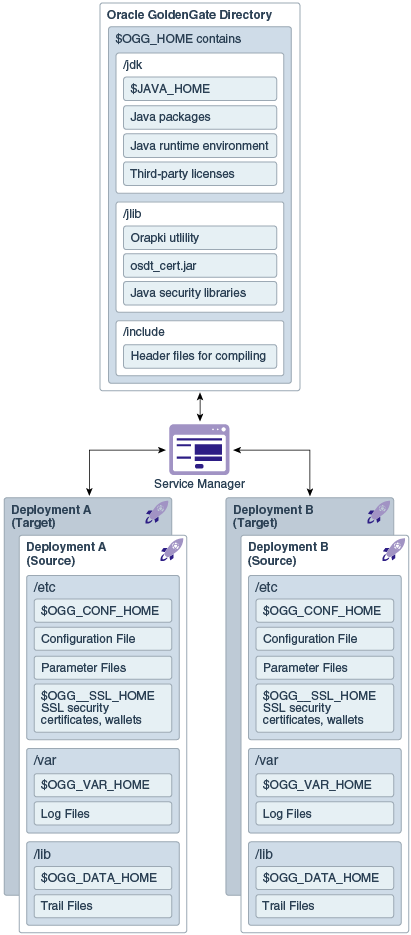

このディレクトリ構造は、Linux Foundation Filesystem Hierarchy Standardに基づいています。さらに柔軟性が向上しており、デプロイメントのサブディレクトリの一部をファイル・システムの別の場所や、共有ネットワーク・デバイスを含む別のデバイス上に配置することができます。この設計は読取り専用のホーム・ディレクトリで構成され、ここにOracle GoldenGateをインストールし、カスタム・デプロイメント固有のディレクトリを次のように作成します。

図ggcon_dt_003a_dirstruc.pngの説明

次の表では、Oracle GoldenGateインストールのディレクトリの参照時に使用される、MAの重要なディレクトリおよび変数について説明します。例または手順にこれらの変数が含まれているときは、実際の組織のトポロジにおける対応するディレクトリ・パスのフル・パスで変数を置き換えます。

ディレクトリ名	変数	説明	デフォルト・ディレクトリ・パス
Oracle Databaseホーム	`ORACLE_HOME`	ホスト・コンピュータに作成されるOracle Databaseホームは、製品をインストールする際に選択するディレクトリです。この読取り専用ディレクトリには、製品のバイナリ、実行可能ファイルおよびライブラリ・ファイルが含まれます。	`/database_install_location`
Oracle GoldenGateホーム	`OGG_HOME`	ホスト・コンピュータに作成されるOracle GoldenGateホームは、製品をインストールする際に選択するディレクトリです。この読取り専用ディレクトリには、製品のバイナリ、実行可能ファイルおよびライブラリ・ファイルが含まれます。	`/ogg_install_location`
デプロイメント構成ホーム	`OGG_CONF_HOME`	各デプロイメントの情報および構成アーティファクトが格納される場所。	`/ogg_deployment_location/etc/conf`
デプロイメント・セキュリティ・ホーム	`OGG_SSL_HOME`	各デプロイメントのセキュリティ・アーティファクト(証明書、ウォレット)が格納される場所。	`/ogg_deployment_location/etc/ssl`
デプロイメント・データ・ホーム	`OGG_DATA_HOME`	各デプロイメントのデータ・アーティファクト(証跡ファイル)が格納される場所。	`/ogg_deployment_location/var/lib/data`
デプロイメント変数ホーム	`OGG_VAR_HOME`	各デプロイメントのロギングおよびレポート処理アーティファクトが格納される場所。	`/ogg_deployment_location/var`
デプロイメント`etc`ホーム	`OGG_ETC_HOME`	各デプロイメントの構成ファイル(パラメータ・ファイルも含む)が格納される場所。	`/ogg_deployment_location/etc`

これらのファイルの格納場所をカスタマイズするために、これらすべてのデフォルトの場所を変更できます。

OGG_VAR_HOMEがローカル・ディレクトリ、OGG_HOMEが共有の読取り専用リモート・ディレクトリという構成では、ローカルOGG_VAR_HOMEを含む多くのデプロイメントが1つの読取り専用共有OGG_HOMEを共有できます。

このディレクトリ設計では単純な手動アップグレードが促進されます。アップグレードするには、サービスを停止し、Webインタフェース(またはRESTコマンド)でOGG_HOMEを設定して、プロセスを再起動します。再起動時に、更新された環境変数がOracle GoldenGateによって採用されます。Service ManagerのOGG_HOMEディレクトリ・パスを新しいOracle GoldenGateホーム・ディレクトリに変更すると、アップグレードが完了し、デプロイメントが新しいOracle GoldenGateリリースを使用するように簡単に切り替えられます。この後で、MAサーバー、ExtractプロセスおよびReplicatプロセスを再起動する必要があります。

次の表では、多くのOracle GoldenGate Classic Architectureのプログラムとユーティリティに加えて、MA専用のプログラムとユーティリティについて説明しています。

名前	説明	デフォルトのディレクトリ
`adminclient`	Admin Clientは、MA UIを使用するかわりに、プロセスの作成に使用するスタンドアロンのコマンドライン・インタフェースです。	`$OGG_HOME/bin`
`adminsrvr`	Administration Serverは、Oracle GoldenGateデプロイメント内で作動しているプロセス(アクティブなプロセスとアクティブでないプロセスの両方)の管理やモニタリングを実行します。	`$OGG_HOME/bin`
`distsrvr`	Distribution Serverは、分散ネットワーク・デプロイメントでのデータやコマンドの伝達と処理をサポートするために、ネットワーク・データ分散エージェントとして機能するサービスです。	`$OGG_HOME/bin`
`extract`	Extractデータ・プロセス。	`$OGG_HOME/bin`
`oggca.sh`	MA Configuration Assistant。	`$OGG_HOME/bin`
`orapki`	公開キー・インフラストラクチャの構成要素(ウォレットや証明書失効リストなど)を管理するためのユーティリティ	`$OGG_HOME/bin`
`pmsrvr`	Performance Metrics Serverは、メトリック・サービスを使用してインスタンス・デプロイメントのパフォーマンス結果を収集および格納します。	`$OGG_HOME/bin`
`recvsrvr`	Receiver Serverは、受け取るすべての証跡ファイルを処理する中央制御サービスです。	`$OGG_HOME/bin`
`replicat`	Replicatデータ・プロセス。	`$OGG_HOME/bin`
`ServiceManager`	Service Managerは、MAで提供される他のサービスの監視役として機能します。	`$OGG_HOME/bin`
`crypto`		`$OGG_HOME/lib`
`htdocs`	すべてのサーバーのMA HTMLページ。	`$OGG_HOME/lib`
`info`	すべてのサーバーのMA HTMLページをサポートする各種ヘルプ・ファイル。	`$OGG_HOME/lib`
`sql`	ユーティリティの`healthcheck`、`legacy`および`sharding`が格納されているSQLディレクトリ。	`$OGG_HOME/lib`
`utl`	ユーティリティの`install`、`logging`、`reverseproxy`および`sharding`が格納されているユーティリティ・ディレクトリ。	`$OGG_HOME/lib`
