3 スキーマの図
サンプル・データベース・スキーマの図について確認してください。
3.1 サンプル・スキーマの図

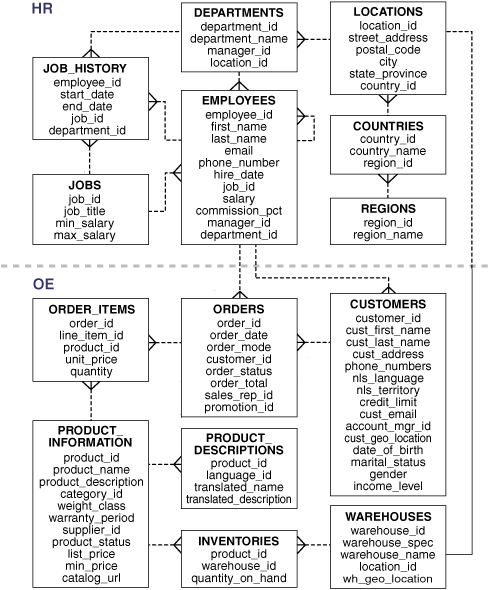

図3-1に、サンプル・スキーマHR
およびOE
とその関係を示します。これらのスキーマのスクリプトおよび表の説明は、それぞれ「HRスキーマ」および「OEスキーマ」を参照してください。

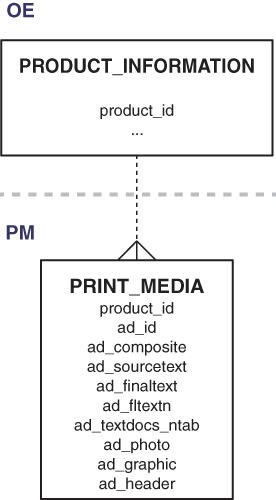

図3-2にスキーマPMを示します。PMスキーマのスクリプトおよび表の説明は、「PMスキーマ」を参照してください。

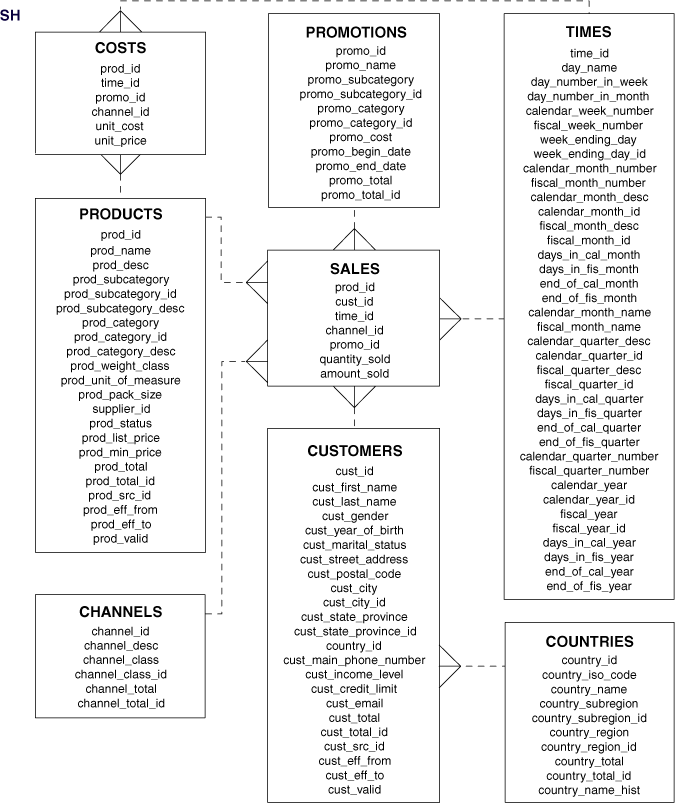

図3-3にスキーマSH
を示します。スキーマSH
のスクリプトおよび表の説明は、「SHスキーマ」を参照してください。
このマニュアルでは、スキーマIX
の図を示していませんが、そのスクリプトおよび表の説明については、「IXスキーマ」を参照してください。

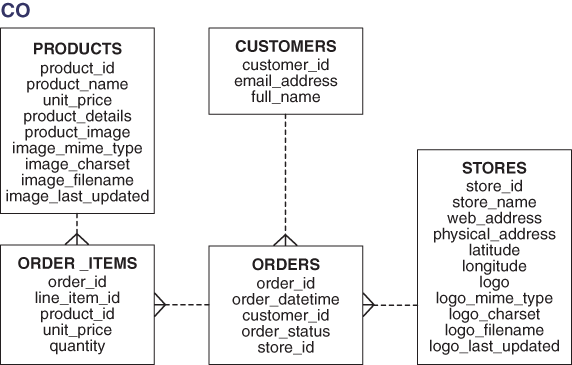

サンプル・スキーマCOにCO
スキーマを示します。スキーマCO
のスクリプトおよび表の説明については、COスキーマの項を参照してください
