Oracle Database Applianceバージョン1のサービス

A Oracle Database Applianceバージョン1のサービス

Oracle Database Applianceバージョン1 (オリジナル・バージョンまたはV1とも呼ばれます)を処理するためのタスクを実行します。

注意:

この付録の情報はOracle Database Appliance X6-2/X7-2/X8-2シリーズ、またはOracle Database Appliance X3-2/X4-2/X5-2には適用されません。これらのシステムの保守については、このマニュアルの前の章を参照してください。

「Oracle Database Applianceバージョン1サービスの準備」
このセクションでは、サービス用にOracle Database Applianceバージョン1を準備する方法について説明します。
「ホット・プラガブル・コンポーネントのサービス」
Oracle Database Applianceバージョン1システムでホット・プラグ・コンポーネントを処理するタスクを実行します。
「サーバー・ノードの電源を切る必要があるCRUの保守」
サーバー・ノードの電源を切る必要があるOracle Database Applianceバージョン1のカスタマ交換可能ユニット(CRU)の保守作業を実行します。
「FRUの保守」
システムおよび/またはサーバー・ノードの電源を切る必要があるOracle Database Applianceバージョン1の現場交換可能ユニット(FRU)の保守作業を実行します。
「アプライアンスを操作に戻す」
サービス後にOracle Database Applianceバージョン1を操作に戻すためのタスクを実行します。

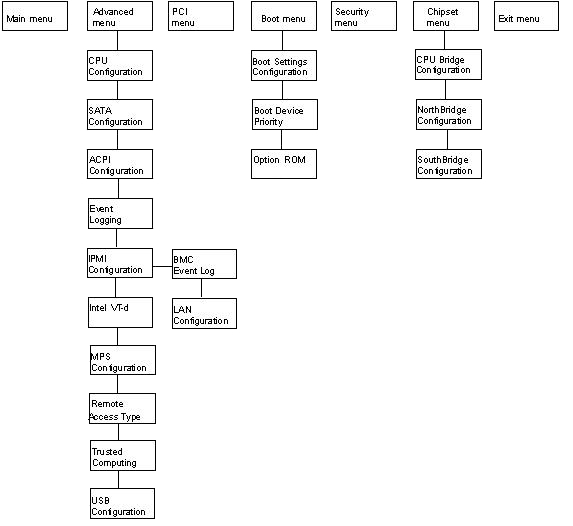

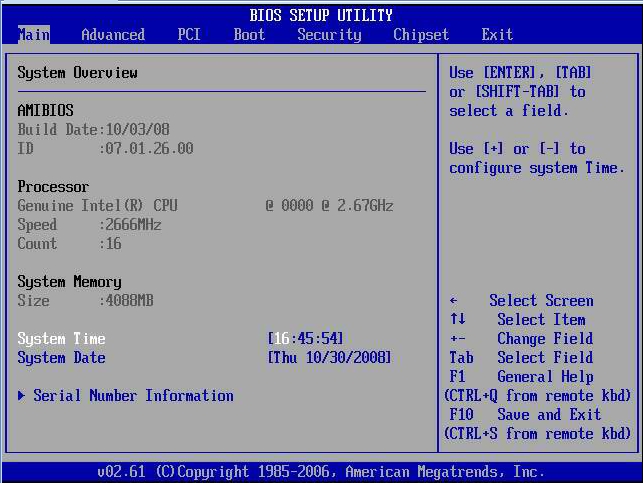

「サーバー・ノード基本入出力システム(BIOS)」
Oracle Database Applianceバージョン1 BIOSについて学びます。

Oracle Database Applianceバージョン1サービスの準備

このセクションでは、サービス用にOracle Database Applianceバージョン1を準備する方法について説明します。

Oracle Database X8-2シリーズを使用している場合、「Oracle Database Appliance X8-2 Seriesの保守の準備」に移動します。 Oracle Database X7-2シリーズを使用している場合、「Oracle Database Appliance X7-2 Seriesの保守の準備」に移動します。 Oracle Database Appliance X6-2シリーズを使用している場合は、「Oracle Database Appliance X6-2シリーズの保守の準備」を参照してください。 Oracle Database X3-2/X4-2/X5-2,がある場合は、「Oracle Database Appliance X3-2/X4-2/X5-2の保守の準備」に移動します。

「コンポーネント交換ポリシー(CRUおよびFRU)」
Oracle Database Applianceバージョン1のCRUおよびFRUのリスト。
「安全情報」
Oracle Database Applianceバージョン1を修理する前に、重要な安全情報を確認してください。
「必要なツール」
Oracle Database Applianceバージョン1のサービスに必要なツールについて学びます。
「シャーシ・シリアル番号の入手」
Oracle Database Applianceバージョン1のシリアル番号を取得する方法。
「サーバー・ノードのシャットダウンとシステムの電源切断」
このセクションでは、サービスのためにOracle Database Applianceバージョン1をシャットダウンする方法について説明します。
「静電気対策と帯電防止対策」
Oracle Database Applianceバージョン1のサービスを受ける場合のESDおよび静電気対策について学びます。
「システム・シャーシからのサーバー・ノードの削除」
シャーシからOracle Database Applianceバージョン1サーバー・ノードを削除する方法について説明します。
「サーバー・ノードのトップ・カバーの取り外し」
Oracle Database Applianceバージョン1のサーバー・ノードのトップ・カバーの取り外しについて学びます。
「システム上部カバーの中央部分の取り外し」
Oracle Database Applianceバージョン1サーバー・ノードのトップ・カバーの中央セクションの除去について学びます。

親トピック: Oracle Database Applianceバージョン1のサービス

コンポーネント交換ポリシー(CRUおよびFRU)

Oracle Database Applianceバージョン1のCRUおよびFRUのリスト。

注意:

Oracle Database Applianceバージョン1の交換可能コンポーネントは、現場交換可能ユニット(FRU)または顧客交換可能ユニット(CRU)のいずれかとして指定されています。電源投入に置き換えられるものもあれば、サーバー・ノードの電源切断、システム・シャーシ全体の電源切断を必要とするものもあります。

FRUとして指定された部品は、Oracle認定のサービス技術者が交換する必要があります。
CRUとして指定された部品は、Oracle認定のサービス技術者でないユーザーが交換できます。

次の表に、交換可能コンポーネントとその保守の指定(CRUまたはFRU)およびコンポーネントの保守に関連するシステム電源ポリシーを示します。

コンポーネント	ポリシー
ストレージ・ドライブおよび起動ドライブ(CRU)	ホットプラグ対応 - システムの電源が入っているときに取外しおよび交換できます。
ファン・モジュール(CRU)	ホットプラグ対応 - システムの電源が入っているときに取外しおよび交換できます。
電源装置(CRU)	ホットプラグ対応 - システムの電源が入っているときに取外しおよび交換できます。
通気ダクト(FRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。
DIMM (CRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。
PCIeライザー(CRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。
PCIeカード(CRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。
起動ディスク・バックプレーン(FRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。

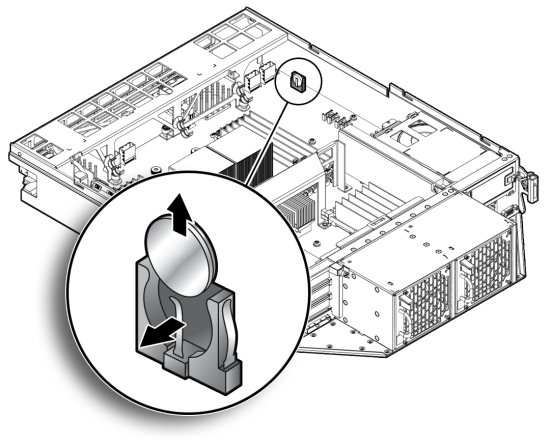

サーバー・ノード・バッテリ(CRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。
プロセッサ(CPU) (FRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。
マザーボード(FRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。
サーバー・ノードの内部ケーブル(FRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。
電力配分ボード(FRU)	コールド・サービス、システム・シャーシ - このコンポーネントを保守するには、システム・シャーシから電力を完全に除去する(両方のサーバー・ノードの電源を切る)必要があります。
ディスク・ミッドプレーン・モジュール(FRU)	コールド・サービス、システム・シャーシ - このコンポーネントを保守するには、システム・シャーシから電力を完全に除去する(両方のサーバー・ノードの電源を切る)必要があります。
ディスク・ミッドプレーン・モジュールHDDケーブル(FRU)	コールド・サービス、サーバー・ノード - サーバー・ノードの電源切断時にのみ取外しおよび交換できます。他のサーバー・ノードおよびシステム・シャーシは電源が入った状態を維持できます。
前面インジケータ・パネル(FRU)	コールド・サービス、システム・シャーシ - このコンポーネントを保守するには、システム・シャーシから電力を完全に除去する(両方のサーバー・ノードの電源を切る)必要があります。

親トピック: Oracle Database Applianceバージョン1サービスの準備

安全情報

Oracle Database Applianceバージョン1を修理する前に、重要な安全情報を確認してください。

注意:

危険電圧が存在します。上部カバーを外したままシステムを動作させないでください。

注意:

装置の損傷。システムを起動する前に、システムの上部カバーを適切に取り付けてください。

危害予防のために、装置の設定時には次の安全上の注意事項を守ってください。

装置上や『オラクル社のハードウェア・システムの重要な安全性に関する情報』および『Oracle Database Applianceセーフティおよびコンプライアンス・ガイド』に記載されているすべての注意、警告および指示に従ってください。
使用電源の電圧および周波数が、装置の電気定格ラベルに記載されている電圧および周波数と一致することを確認してください。
この章で説明されている静電放電安全対策に従ってください。

親トピック: Oracle Database Applianceバージョン1サービスの準備

必要な工具

Oracle Database Applianceバージョン1のサービスに必要なツールについて学びます。

注意:

静電気除去リスト・ストラップ
静電気防止用マット
2番10インチのプラスねじ回し(先端が磁石のものを推奨)
マイナスのねじ回し

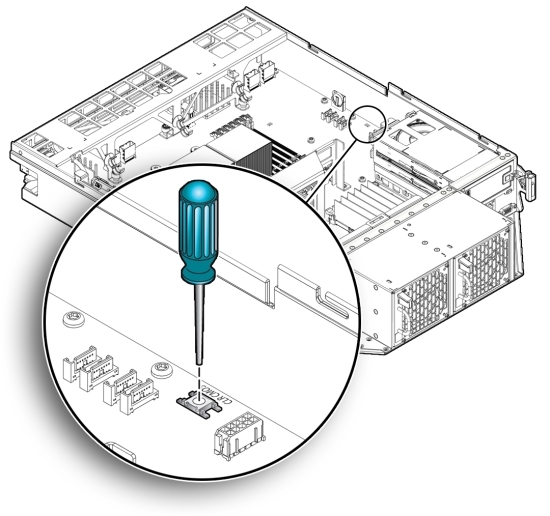

スタイラスペンまたはペン(CMOS消去ボタンを押すため)

親トピック: Oracle Database Applianceバージョン1サービスの準備

シャーシ・シリアル番号の取得

Oracle Database Applianceバージョン1のシリアル番号を取得する方法。

Oracle Database Applianceバージョン1のサポートを取得するには、製品のシリアル番号を報告する必要があります。製品シリアル番号は、システムの前面のRFIDタグとシステム同梱のお客様情報シートに記されています。

注意:

親トピック: Oracle Database Applianceバージョン1サービスの準備

サーバー・ノードの停止およびシステムの電源の切断

このセクションでは、サービスのためにOracle Database Applianceバージョン1をシャットダウンする方法について説明します。

注意:

フロント・パネルの電源ボタンまたはOracle ILOMを使用して、Oracle Database Applianceバージョン1サーバー・ノードをシャットダウンできます。各メソッドは、「グレー・スフル・シャット・ダウン」オプションと「緊急停止」オプションを提供します。

注意:

データ損失。データを失ったり、ファイル・システムが破損したりしないようにするには、緊急時以外常に正常停止を使用します。

注意:

Oracle ILOMを使用してサーバー・ノードを停止する場合、『Oracle Database Applianceスタート・ガイド』のOracle ILOMの接続および構成に関する項に記載されている初期構成を実行していることを確認してください。

サーバー・ノードを停止したら、システムの電源を切断することができます。

サーバー・ノードを停止してシステム・シャーシの電源を切るには、次の項を参照してください。

「サーバー・ノードをシャットダウン」
Oracle Database Applianceバージョン1サーバー・ノードをシャットダウンする方法。
「システムの電源を切る」
Oracle Database Applianceバージョン1サーバー・ノードの電源をオフにする方法。

親トピック: Oracle Database Applianceバージョン1サービスの準備

サーバー・ノードの停止

Oracle Database Applianceバージョン1サーバー・ノードをシャットダウンする方法。

サーバー・ノードをシステム・シャーシから取り外す前に、サーバー・ノードを停止する必要があります。

注意:

この付録の情報はOracle Database Appliance X8-2/X7-2/X6-2シリーズ、またはOracle Database Appliance X3-2/X4-2/X5-2には適用されません。これらのシステムの保守については、このマニュアルの前の章を参照してください。

電源ボタンを使用してサーバー・ノードを停止するには、次のいずれかを実行します。

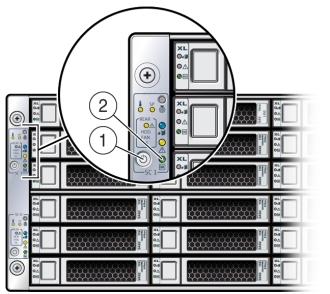

- グレー・スフル・シャット・ダウン: サーバー・ノードの前面パネルの左下隅にある窪んだ電源ボタンを押して放します([1]の図を参照)。 Advanced Configuration and Power Interface (ACPI)によって、順序立ったシステムの停止が実行されます。
- 緊急シャットダウン: 主電源がオフになり、サーバー・ノードがスタンバイ電源モードになるまで、サーバー・ノードの前面パネルの左下隅にある窪んだ電源ボタンを5秒以上押し続けます([1]図を参照)。

  注意:

  データ損失。データを失ったり、ファイル・システムが破損したりしないようにするには、緊急時以外常に正常停止を使用します。
サーバー・ノードがシャットダウンすると、サーバー・ノードのフロント・パネルの電源/OK LED ([2]を参照)が点滅し、サーバー・ノードがスタンバイ電源モードになっていることを示します。

「図t4_127868.jpgの説明」
Oracle ILOMを使用してサーバー・ノードを停止するには、次のいずれかを実行します。
- Oracle ILOM Webインタフェースの使用:
  1. ブラウザを開き、ブラウザのアドレス・フィールドにサーバー・ノードのサービス・プロセッサIPアドレスを入力します。
  2. ログイン・ページで、ユーザー名(アカウントにはReset and Host Control (r)権限が必要)とパスワードを入力し、「Log In」ボタンをクリックします。
  3. 「Remote Power Control」に移動し、次のいずれかを実行します。
    - 「Select Action」リスト・ボックスから「Graceful Shutdown and Power Off」を選択し、「OK」をクリックします。

      サーバー・ノードは正常に停止します。
    - 「Select Action」リスト・ボックスから「Immediate Power Off」を選択し、「OK」をクリックします。

      サーバー・ノードはただちに停止します。

      注意:

      データ損失。データを失ったり、ファイル・システムが破損したりしないようにするには、緊急時以外は正常停止を使用します。
- Oracle ILOM CLIの使用:
  1. sshクライアントを使用してOracle ILOMにログインします。次のように入力します。

    $ssh username@sp_ip_address

    usernameはReset and Host Control (r)権限を持つユーザー・アカウント名、sp_ip_addressはサーバー・ノード・サービス・プロセッサのIPアドレスです。
  2. プロンプトが表示されたら、ユーザー・アカウントのパスワードを入力します。
  3. 次のコマンドを入力して、サーバー・ノードを停止します。
    - 正常な停止の場合、次のように入力します。

      -> stop /SYS

      サーバー・ノードは正常に停止します。
    - 緊急停止の場合、次のように入力します。

      -> stop -f /SYS

      サーバー・ノードはただちに停止します。

      注意:

      データ損失。データを失ったり、ファイル・システムが破損したりしないようにするには、緊急時以外は正常停止を使用します。

親トピック: サーバー・ノードのシャットダウンとシステムの電源切断

システムの電源を切る

Oracle Database Applianceバージョン1サーバー・ノードの電源をオフにする方法。

アプライアンス全体の電源をオフにする前に、アプライアンス・データベースをシャットダウンする必要があります。

注意:

両方のサーバー・ノードを停止します。

両方のサーバー・ノードを停止すると、システムはスタンバイ電源モードになります。

「サーバー・ノードの停止」を参照してください。
システムからAC電源コードを取り外します。

システムから電源コードを外すことにより、システムの電源が完全に切断されます。

親トピック: サーバー・ノードのシャットダウンとシステムの電源切断

静電放電および静電気防止対策の実行

Oracle Database Applianceバージョン1のサービスを受ける場合のESDおよび静電気対策について学びます。

注意:

静電放電(ESD)に敏感なデバイス(マザーボード、PCIeカード、ストレージ・ドライブ、メモリー・カードなど)には、特別な対処が必要です。

注意:

装置の損傷。静電気防止対策に従い、部品のコネクタ付近には触れないでください。

ストレージ・ドライブ構成部品、回路基盤、PCIeカードなどのコンポーネントを取り扱う場合は:

静電気除去ストラップを手首に着用し、シャーシの金属部分に取り付けます。これによって、作業者とシステムの間の電位が等しくなります。

注意:

静電気除去リスト・ストラップは、システムのアクセサリ・キットには含まれていません。ただし、一部のオプションおよびコンポーネントには静電気除去リスト・ストラップが同梱されています。
ESDに敏感なコンポーネントを静電気防止用マットの上に置いてください。次のものを静電気防止用マットとして使用できます。
- 交換部品の梱包に使用されている静電気防止袋
- 静電気防止用マット
- 使捨てESDマット(一部の交換部品またはオプションのシステム・コンポーネントに同梱)

親トピック: Oracle Database Applianceバージョン1サービスの準備

システム・シャーシからのサーバー・ノードの取外し

シャーシからOracle Database Applianceバージョン1サーバー・ノードを削除する方法について説明します。

注意:

シャーシからOracle Database Applianceバージョン1サーバー・ノードを除去して、内部サーバー・ノード・コンポーネントを除去または交換する必要があります。

「システム・シャーシからサーバー・ノードを取り外す」
シャーシからOracle Database Applianceバージョン1サーバー・ノードを削除する方法。

親トピック: Oracle Database Applianceバージョン1サービスの準備

システム・シャーシからサーバー・ノードを取り外す

シャーシからOracle Database Applianceバージョン1サーバー・ノードを削除する方法。

注意:

取外し手順は、両方のサーバー・ノードで同じです。サーバー・ノードで保守の手順を実行する場合、ラックからシステム・シャーシ全体を取り外す必要はないことに注意してください。

注意:

サーバー・ノードFRUの新しいサーバー・ノードとの交換は、Oracle認定サービス技術者が実行する必要のあるサービス・アクティビティです。顧客は、サーバー・ノード内の他のCRUコンポーネントの保守を行うために、サーバー・ノードを取り外すことができます。

サーバー・ノードを停止します。

「サーバー・ノードの停止」を参照してください。

注意:

データ損失。データを失ったり、ファイル・システムが破損したりしないようにするには、緊急時以外常に正常停止を使用します。

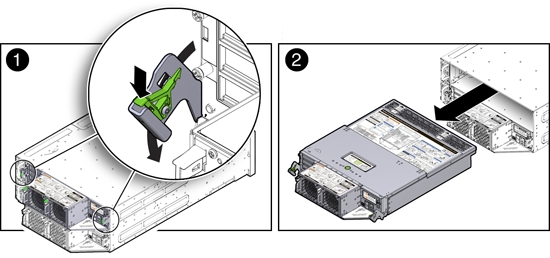

システム・シャーシからサーバー・ノードを取り外すには、次の図に示すように、サーバー・ノードの背面にある2つのラッチを下げる[1]。

ラッチは緑色のタブが印となっています。ラッチを下げ、システムの背面から引き出します。

「図t4_127948a.jpgの説明」
前の図に示すように、サーバー・ノードを後ろにスライドさせてシステムから持ち上げます[2]。

親トピック: システム・シャーシからのサーバー・ノードの削除

サーバー・ノードの上部カバーの取外し

Oracle Database Applianceバージョン1のサーバー・ノードのトップ・カバーの取り外しについて学びます。

注意:

ほとんどのOracle Database Applianceバージョン1サーバー・ノードの内部コンポーネントにアクセスするには、サーバー・ノードのトップ・カバーを取り外す必要があります。

「サーバー・ノードのトップ・カバーを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードのトップ・カバーを取り外す方法。

親トピック: Oracle Database Applianceバージョン1サービスの準備

サーバー・ノードの上部カバーを取り外す

Oracle Database Applianceバージョン1サーバー・ノードのトップ・カバーを取り外す方法。

注意:

サーバー・ノードをシステム・シャーシから取り外します。

「サーバー・ノードの停止」を参照してください。
上部カバーを取り外します。

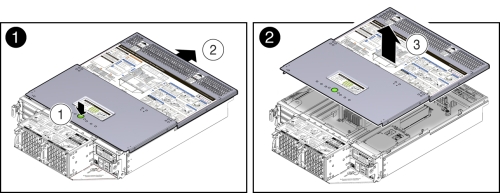

1. サーバー・ノードの上部カバーのラッチを外すには、サーバー・ノードのカバーの上にある緑色のリリース・ボタンを押し続けます[1]。
2. 緑色のリリース・ボタンの付近のくぼみ部分を使用して、次の図に示すように、カバーをサーバー・ノードの前面に約0.5インチ(12.7 mm)の方向にスライドさせます。
3. 次の図に示すように、カバーを持ち上げて取り外します[2]。

  「図t4_127949.jpgの説明」

親トピック: サーバー・ノードのトップ・カバーの取り外し

システムの上部カバーの中央部分の取外し

Oracle Database Applianceバージョン1サーバー・ノードのトップ・カバーの中央セクションの除去について学びます。

注意:

Oracle Database Applianceバージョン1配電盤とディスク・ミッドプレーン・ボードにアクセスするには、システム上部カバーの中央部分を取り外す必要があります。

「システム上部カバーの中間部分を取り外す」
Oracle Database Applianceバージョン1サーバー・ノードのトップ・カバー中央セクションを削除する方法。

親トピック: Oracle Database Applianceバージョン1サービスの準備

システムの上部カバーの中央部分を取り外す

Oracle Database Applianceバージョン1サーバー・ノードのトップ・カバー中央セクションを削除する方法。

注意:

サーバー・ノードの電源を切り、電源装置から電源コードを外します。

手順については、「サーバー・ノードの停止」を参照してください。

注意:

システム障害。 AC電源コードが接続されている間は、システム・カバーの中央部分を取り外さないでください。そうしないと、障害LEDが点灯し、システム障害が記録されます。
システムの上部カバーの中央部分を取り外します。

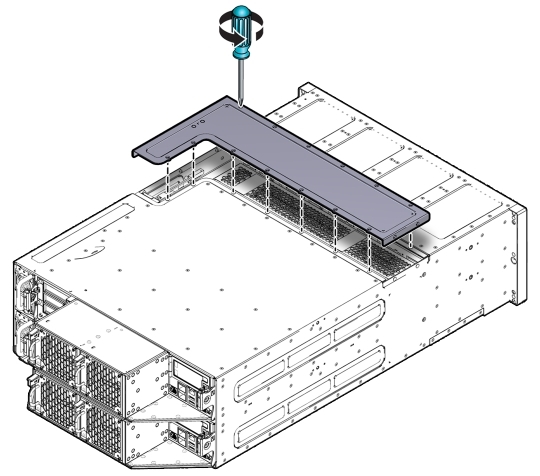

システム上部カバーの中央部分を取り外すには、次の図に示すように、システムに固定している非脱落型ネジを取り外します。

注意:

危険電圧が存在します。決してシステムの上部カバーを外したままシステムを動作させないでください。

「図t4_127869.jpgの説明」

親トピック: システム上部カバーの中央部分の取り外し

ホット・プラガブル・コンポーネントのサービス

Oracle Database Applianceバージョン1システムでホット・プラグ・コンポーネントを処理するタスクを実行します。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。これは完了するまでに最長で3分かかる可能性があります。
Oracle Database Applianceバージョン1では、障害の発生したディスクを交換した後にoakcli add disk -localコマンドを実行する必要があります。詳細は、管理およびリファレンス・ガイドを参照してください。

「ストレージ・ドライブおよびブート・ドライブ(CRU)の保守」
Oracle Database Applianceバージョン1のシステム・ストレージとブート・ドライブのサービスについて学びます。
「ファン・モジュールの保守(CRU)」
Oracle Database Applianceバージョン1で、システム・シャーシ・ファン・モジュールの保守作業を実行します。
「電源装置(CRU)の保守」
Oracle Database Applianceバージョン1で、システム・シャーシの電源装置の保守作業を実行します。

親トピック: Oracle Database Applianceバージョン1のサービス

ストレージ・ドライブおよび起動ドライブ(CRU)の保守

Oracle Database Applianceバージョン1のシステム・ストレージとブート・ドライブのサービスについて学びます。

注意:

Oracle Database Applianceバージョン1には、シャーシの前面に24個のストレージ・ドライブがあり、各サーバー・ノードには背面に2個のブート・ドライブがあります。ストレージ・ドライブおよび起動ドライブはすべてホットプラグ対応です。

「ストレージとブート・ドライブのロケーション」
ストレージとブート・ドライブのロケーションについて学びます。
「ストレージ・ドライブを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードからストレージ・ドライブを除去する方法。
「ストレージ・ドライブをインストール」
Oracle Database Applianceバージョン1サーバー・ノードにストレージ・ドライブをインストールする方法。
「ブート・ドライブを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードからブート・ドライブを削除する方法。
「ブート・ドライブをインストール」
Oracle Database Applianceバージョン1サーバー・ノードにブート・ドライブをインストールする方法。

親トピック: ホット・プラガブル・コンポーネントのサービス

ストレージおよび起動ドライブの位置

ストレージとブート・ドライブのロケーションについて学びます。

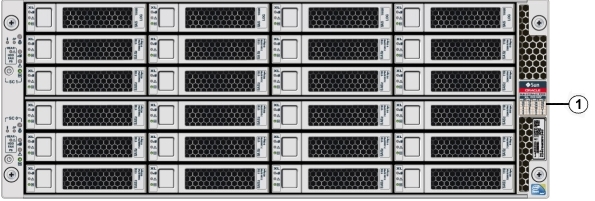

アプライアンス・ストレージ・ドライブ。アプライアンス・ストレージ・ドライブは、Oracle Database Applianceバージョン1の前面に取り付けられています。ドライブ番号は、次の図に示すように、アプライアンス[1]の右側のドライブ・ラベルに表示されます。

「図t4_front_1.jpgの説明」

次の表は、スロット番号と、各スロットでサポートされるストレージ・ドライブのタイプを示しています。

注意:

アプライアンスには、機械的なハード・ディスク(HDD)ドライブとソリッド・ステート(SSD)ドライブの両方が含まれる場合があります。どちらも同じ2.5インチのディスク・ドライブ・ブラケットを使用します。 SSDはHDDより小さい設置面積で、ブラケット内にあります。

ドライブ・スロット番号とサポートされるタイプ	ドライブ・スロット番号とサポートされるタイプ	ドライブ・スロット番号とサポートされるタイプ	ドライブ・スロット番号とサポートされるタイプ
SSD20	SSD21	SSD22	SSD23
HDD16	HDD17	HDD18	HDD19
HDD12	HDD13	HDD14	HDD15
HDD8	HDD9	HDD10	HDD11
HDD4	HDD5	HDD6	HDD7
HDD0	HDD1	HDD2	HDD3

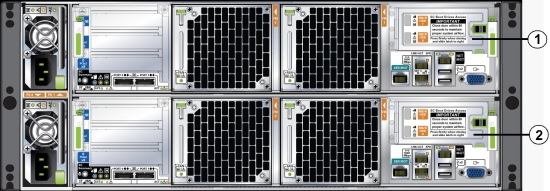

サーバー・ノードの起動ドライブ。各アプライアンス・サーバー・ノードには、次の図に示すように、Oracle Database Applianceの背面に取り付けられ、背面のドライブ・パネル・ラベル[1]で識別される2つの起動ドライブが含まれています。

「図t4_rear_with_callouts2.jpgの説明」

次の表は、起動ドライブの位置と番号を示しています。

コールアウトドライブの位置とID

コールアウト	ドライブの位置とID
1	サーバー・ノード1の背面の起動ドライブ。 Oracle ILOMにリストされているサーバー・ノード1の起動ドライブの位置およびID: `/SYS/MB/RHDD1` `/SYS/MB/RHDD0`
2	サーバー・ノード0の背面の起動ドライブ。 Oracle ILOMにリストされているサーバー・ノード0の起動ドライブの位置およびID: `/SYS/MB/RHDD1` `/SYS/MB/RHDD0`

サーバー・ノード1の背面の起動ドライブ。 Oracle ILOMにリストされているサーバー・ノード1の起動ドライブの位置およびID:

/SYS/MB/RHDD1
/SYS/MB/RHDD0

サーバー・ノード0の背面の起動ドライブ。 Oracle ILOMにリストされているサーバー・ノード0の起動ドライブの位置およびID:

/SYS/MB/RHDD1
/SYS/MB/RHDD0

親トピック: ストレージ・ドライブおよびブート・ドライブ(CRU)の保守

ストレージ・ドライブを取り外す

Oracle Database Applianceバージョン1サーバー・ノードからストレージ・ドライブを除去する方法。

注意:

取り外すストレージ・ドライブを特定します。

ドライブに障害が発生した場合、オレンジ色の保守要求LEDが点灯します。ドライブ・ステータスLEDの詳細は、「ストレージおよび起動ドライブのステータス・インジケータ」を参照してください。具体的なドライブの位置は、「ストレージおよび起動ドライブの位置」を参照してください。
ストレージ・ドライブを取り外します。

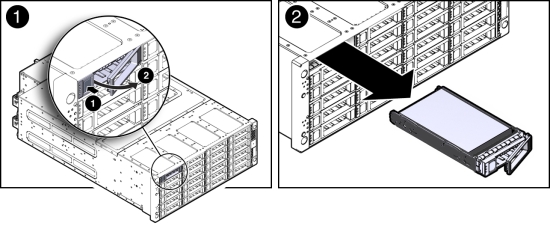

1. 取り外す予定のドライブで、次の図に示すように、ストレージ・ドライブのリリース・ボタンを押してラッチ[1]を開きます。
2. ラッチをつかんで、45度回転させてスロットからドライブのラッチを外し、次の図のようにドライブをドライブ・スロット[1と2]からゆっくり引き出します。

  ドライブを取り外すときに、ラッチをあまりにも大きく曲げたり、ラッチに力を入れすぎたりしないでください。

  注意:

  装置の損傷。ドライブを別のドライブと必ず交換して適切な通気を維持してください。

  「図t4_127872c.jpgの説明」

親トピック: ストレージ・ドライブおよびブート・ドライブ(CRU)の保守

ストレージ・ドライブをインストール

Oracle Database Applianceバージョン1サーバー・ノードにストレージ・ドライブをインストールする方法。

注意:

交換用ドライブのためのドライブ・スロットの位置を決めます。

ドライブは、取り付けられているスロットに応じて、物理的にアドレス指定されます。ドライブの位置は、「ストレージおよび起動ドライブの位置」を参照してください。

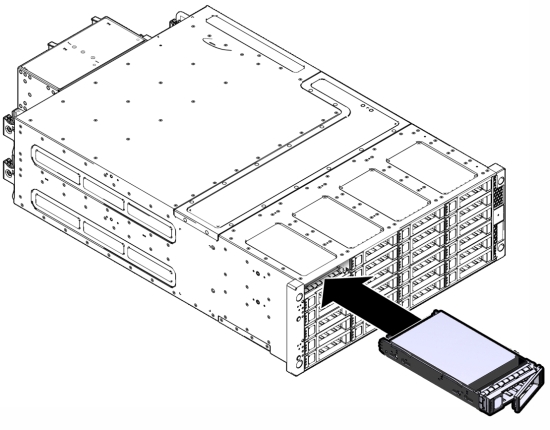

次の図に示すように、ドライブをドライブ・スロットにいっぱいに差し込みます。

「図t4_127874b.jpgの説明」
ラッチを閉じて、ドライブを所定の位置に固定します。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。これは完了するまでに最長で3分かかる可能性があります。
ディスクを交換した後、Oracle Database Applianceのベアメタル・デプロイメントがある場合は、oakcliコマンドを使用してアプライアンスでディスクを使用可能にします。タイプ:

# oakcli add disk -local

注意:

このコマンドは、仮想化構成ではサポートされていません。

詳細については、「管理およびリファレンス・ガイド」を参照してください。

親トピック: ストレージ・ドライブおよびブート・ドライブ(CRU)の保守

起動ドライブを取り外す

Oracle Database Applianceバージョン1サーバー・ノードからブート・ドライブを削除する方法。

注意:

取り外す起動ドライブを特定します。

オレンジ色の保守要求LEDが点灯している可能性があります。具体的なドライブの位置は、「ストレージおよび起動ドライブの位置」を参照してください。
起動ドライブを取り外します。

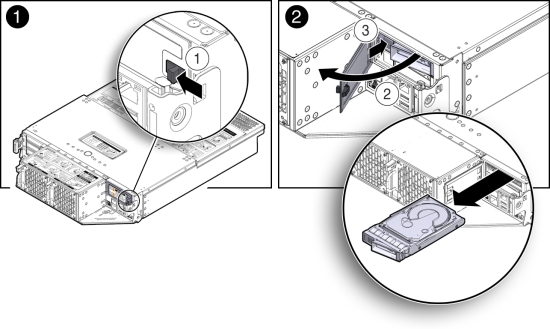

1. ドライブ・ドアを開くには、次の図に示すようにラッチを左にスライドさせます[1]。
2. ドアを引き出し、ストレージ・ドライブのリリース・ボタンを押して、次の図に示すようにラッチ[2と3]を開きます。
3. ラッチをつかんで、45度回転させてスロットからドライブのラッチを外し、次の図に示すようにドライブをドライブ・スロット[2]からゆっくりと引き出します。

  ドライブを取り外すときに、ラッチをあまりにも大きく曲げたり、ラッチに力を入れすぎたりしないでください。

  注意:

  装置の損傷。起動ドライブを取り外したらドアを閉め、不適切な通気による加熱を防ぎます。

  「図t4_127873.jpgの説明」

親トピック: ストレージ・ドライブおよびブート・ドライブ(CRU)の保守

起動ドライブを取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにブート・ドライブをインストールする方法。

注意:

交換用ドライブのためのドライブ・スロットの位置を決めます。

ドライブは、取り付けられているスロットに応じて、物理的にアドレス指定されます。ドライブの位置は、「ストレージおよび起動ドライブの位置」を参照してください。
背面のドライブ・ドアを手前に引いて開けます。

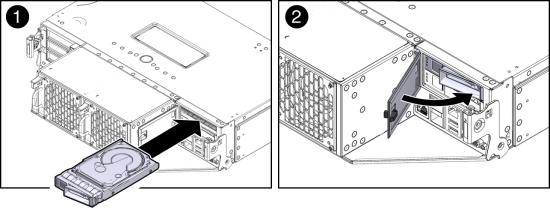

次の図に示すように、ドライブがドライブ・スロットに完全に装着されるまでスライドさせます([1])。

「図t4_127875.jpgの説明」
ドライブ・ラッチを閉じて、ドライブを所定の位置に固定します。
ドライブのドアを閉じ、前の図のようにドアのラッチが[2]になっていることを確認します。

注意:

装置の損傷。起動ドライブを取り外したらドアを閉め、不適切な通気による加熱を防ぎます。

次のコマンドを実行して、OSが交換ディスクを認識することを確認します。

# lsscsi -v | grep ATA
[0:0:0:0]diskATA  SEAGATE ST95001N n/a   /dev/sda
[1:0:0:0]diskATA  SEAGATE ST95001N n/a   /dev/sdb

親トピック: ストレージ・ドライブおよびブート・ドライブ(CRU)の保守

ファン・モジュール(CRU)の保守

Oracle Database Applianceバージョン1で、システム・シャーシ・ファン・モジュールの保守作業を実行します。

注意:

各Oracle Database Applianceバージョン1サーバー・ノードには、2つのファン・モジュールが含まれています。各ファン・モジュールには、ファンが2つ付いたデュアルモーター80mm逆回転ファンが1つ内蔵されています。各ファン・モジュールはホットプラグ対応です。ファン・ステータスLEDの詳細については、「サーバー・ノードのファン・ステータス・インジケータ」を参照してください。

システムから1つのサーバー・ノードを取り外すと、そのファンにより24台すべての前面ディスクとサーバー・ノードが十分に冷却されます。ドアが自動的に閉まって空のサーバー・ノード・スロットが閉鎖され、適切な冷却が確保されます。サーバー・ノードを交換すると、その2つのファンも24台の前面ディスクを冷却し、2つ目のサーバー・ノードを冷却します。

注意:

装置の損傷。ファン・モジュールに障害が発生したら、できるだけ早く交換してください。

「ファン・モジュールの障害の検出」
Oracle Database Applianceバージョン1でファン・モジュールの障害を検出する方法を学びます。
「ファン・モジュールの取り外し」
Oracle Database Applianceバージョン1でファン・モジュールを取り外す方法。
「ファン・モジュールの設置」
Oracle Database Applianceバージョン1にファン・モジュールをインストールする方法。

親トピック: ホット・プラガブル・コンポーネントのサービス

ファン・モジュールの障害の検出

Oracle Database Applianceバージョン1でファン・モジュールの障害を検出する方法を学びます。

ファン・モジュールの障害が検出されると、Oracle Database Applianceバージョン1の次のLEDが点灯します:

各サーバー・ノードの前面と背面にある保守要求LED
各サーバー・ノードの前面にあるREAR HDD/PS/FAN LED
障害のあるファン・モジュールにあるファン障害ステータスLED

ファンの障害によりサーバー・ノードの動作時温度が上昇すると、サーバー・ノードのシステム過熱LEDが点灯する場合があります。サーバー・ノードLEDの詳細については、「Oracle Database Applianceバージョン1ステータス・インジケータ」を参照してください。

親トピック: ファン・モジュールの保守(CRU)

ファン・モジュールを取り外す

Oracle Database Applianceバージョン1でファン・モジュールを取り外す方法。

注意:

このセクションでは、Oracle Database Applianceバージョン1からファン・モジュールを取り外す方法について説明します。

注意:

装置の損傷。電源が入っているシステムからファン・モジュールを取り外すときには、取外しから2分以内に交換する必要があります。

障害のあるファン・モジュールをオレンジ色のLEDで特定します。

ファンに障害が発生すると、保守要求LEDがオレンジ色に点灯します。ファン・ステータスLEDの詳細は、「サーバー・ノードのファン・インジケータ」を参照してください。

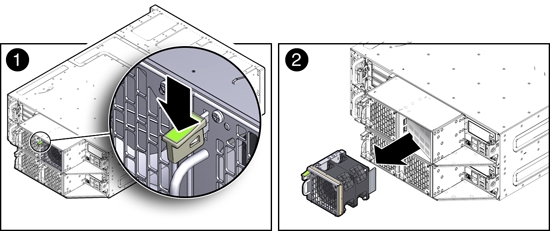

障害のあるファン・モジュールを取り外すには、次の図に示すように、ファン・リリース・レバー[1]を押し下げます。
リリース・レバーを押し下げたまま、ファン・モジュールのハンドルを使用して、次の図に示すようにサーバー・ノード[2]から引き出します。

ファンのドアが閉まり、適切な冷却を確保します。

「図t4_127877a.jpgの説明」

親トピック: ファン・モジュールの保守(CRU)

ファン・モジュールを取り付ける

Oracle Database Applianceバージョン1にファン・モジュールをインストールする方法。

注意:

このセクションでは、Oracle Database Applianceバージョン1からのファン・モジュールのインストールについて説明します。

ファンのドア内でファン・モジュールの位置を合せ、サーバー・ノード内にスライドさせます。

ファン・モジュールの横にあるエキステンダにより、差し込みやすいようにファンのドアが押し開けられます。
ファン・モジュールがぴったりはまるようにしっかり押し入れます。

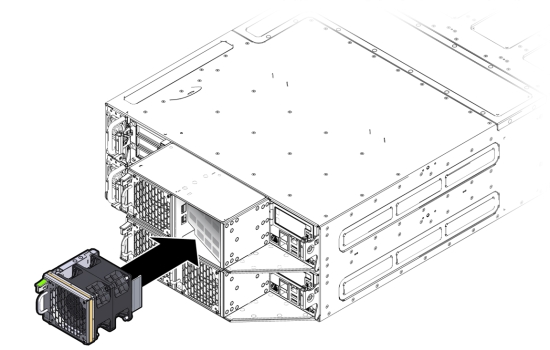

次の図に示すように、ファンが完全に装着されると、ファン・リリース・レバーがはめ込まれます。

「図t4_127878.jpgの説明」
交換用ファン・モジュール上のファン障害ステータスLEDが緑色に点灯していることを確認します。
該当するサーバー・ノード上の次の障害LEDがオフであることを確認します:
- 該当するサーバー・ノードの前面および背面にある保守要求LED
- 該当するサーバー・ノードの前面にあるREAR HDD/PS/FAN LED
システムLEDの詳細については、「Oracle Database Applianceバージョン1ステータス・インジケータ」を参照してください。

親トピック: ファン・モジュールの保守(CRU)

電源装置(CRU)の保守

Oracle Database Applianceバージョン1で、システム・シャーシの電源装置の保守作業を実行します。

注意:

Oracle Database Applianceバージョン1には2つのホット・プラガブル電源が装備されています。これらは冗長化されており、システムは1つの電源装置で動作できます。これによって、システムを停止せずに、電源装置を取り外して交換することができます。

電源装置に障害が発生し、交換部品がない場合は、適切な通気を確保するために、障害のある電源装置をシステムに取り付けたままにしてください。

電源装置のステータスLEDの詳細は、「電源装置のステータス・インジケータ」を参照してください。

「電源障害の検出」
Oracle Database Applianceバージョン1で電源装置の障害を検出する方法を学びます。
「電源装置の取り外し」
Oracle Database Applianceバージョン1から電源装置を取り外す方法。
「電源装置の設置」
Oracle Database Applianceバージョン1に電源装置を設置する方法。

親トピック: ホット・プラガブル・コンポーネントのサービス

電源障害の検出

Oracle Database Applianceバージョン1で電源装置の障害を検出する方法を学びます。

システムが電源障害を検出すると、次のLEDがOracle Database Applianceバージョン1で点灯します:

各サーバー・ノードの前面と背面にある保守要求LED
各サーバー・ノードの前面にあるREAR HDD/PS/FAN LED
障害のある電源装置の保守要求LED

これらのLEDの詳細については、「Oracle Database Applianceバージョン1ステータス・インジケータ」を参照してください。

親トピック: 電源装置(CRU)の保守

電源装置を取り外す

Oracle Database Applianceバージョン1から電源装置を取り外す方法。

注意:

このセクションでは、Oracle Database Applianceバージョン1から電源装置を取り外す方法について説明します。

注意:

危険電圧。人の健康に対する感電のショックと危険を減らすには、次の指示に従ってください。

どちらの電源装置(0または1)に交換が必要か特定します。

電源装置上で点灯する保守要求LEDは、障害が検出されたことを示しています。電源装置のステータスLEDの詳細は、「電源装置のステータス・インジケータ」を参照してください。
障害のある電源装置から電源コードを外します。

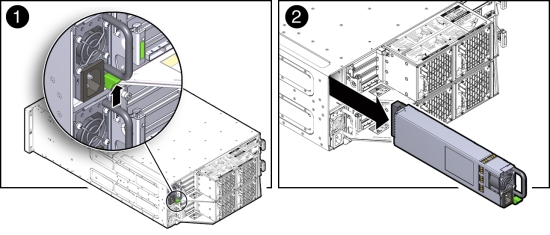

電源装置のハンドルをつかみ、次の図に示すようにリリース・ラッチ[1]を押します。
次の図に示すように、電源装置をシャーシから引き出します[2]。

「図t4_127879.jpgの説明」

親トピック: 電源装置(CRU)の保守

電源装置を取り付ける

Oracle Database Applianceバージョン1に電源装置を取り付ける方法。

注意:

このセクションでは、Oracle Database Applianceバージョン1から電源装置を取り外す方法について説明します。

注意:

危険電圧。人の健康に対する感電のショックと危険を減らすには、次の指示に従ってください。

交換用電源装置の位置をシャーシの空の電源ベイと合せます。
次の図に示すように、電源装置が完全に装着されるまでベイに押し込みます。

電源装置がぴったりはまると、リリース・ラッチが掛かります。

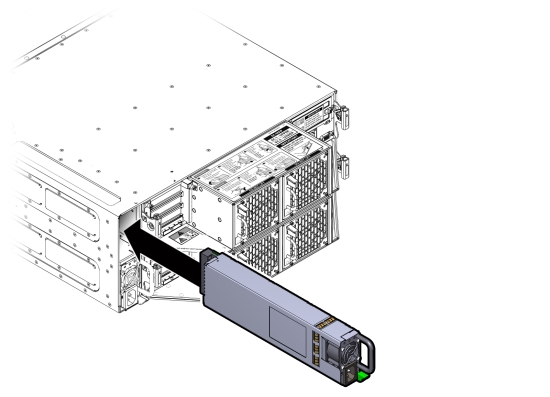

「図t4_127880.jpgの説明」
電源コードを電源装置に再接続し、次のことを確認します。
- 電源装置のAC存在LEDが点灯している
- 電源装置の保守要求LEDが消えている。
次のLEDが消えていることを確認します。
- 両方のサーバー・ノードの前面にある保守要求LED
- 両方のサーバー・ノードの前面にあるREAR HDD/PS/FAN LED
システムLEDの詳細については、「Oracle Database Applianceバージョン1ステータス・インジケータ」を参照してください。

親トピック: 電源装置(CRU)の保守

サーバー・ノードの電源を切る必要のあるCRUの保守

サーバー・ノードの電源を切る必要があるOracle Database Applianceバージョン1のカスタマ交換可能ユニット(CRU)の保守作業を実行します。

注意:

このセクションには、次のOracle Database Applianceバージョン1 CRUのサービス方法に関する情報が含まれています:

「サーバー・ノードCRUコンポーネントのロケーション」
Oracle Database Applianceバージョン1で顧客が交換可能なサーバー・ノード・コンポーネントについて学んでください。
「メモリー・モジュール(DIMM)の保守(CRU)」
Oracle Database Applianceバージョン1で顧客が交換可能なサーバー・ノード・コンポーネントについて学んでください。
「PCIeライザー(CRU)の保守」
Oracle Database Applianceバージョン1でPCIeライザーを処理するタスクを実行します。
「PCIeカード(CRU)の保守」
Oracle Database Applianceバージョン1でPCIeカードを処理するタスクを実行します。
「サーバー・ノード・バッテリ(CRU)の保守」
Oracle Database Applianceバージョン1でサーバー・ノードのシステム・バッテリの保守について学びます。

親トピック: Oracle Database Applianceバージョン1のサービス

サーバー・ノードCRUコンポーネントの位置

Oracle Database Applianceバージョン1で顧客が交換可能なサーバー・ノード・コンポーネントについて学んでください。

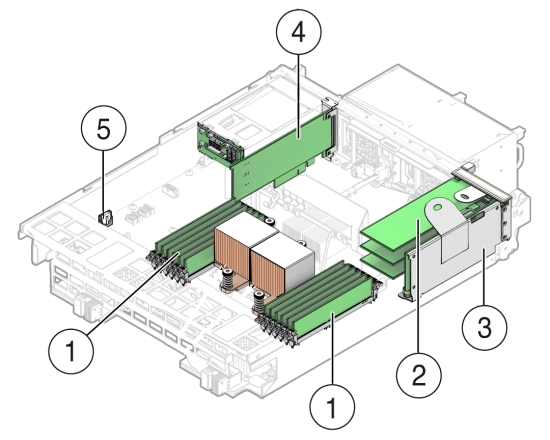

Oracle Database Applianceバージョン1の各サーバー・ノード(システム・コントローラとも呼ばれます)には、次の図に示すような交換可能なコンポーネントが含まれています。

「図t4_127882.jpgの説明」

コールアウト	説明
1	DDR3メモリーDIMM (12)
2	PCIeライザーに搭載されたPCIeカード
3	PCIeライザー
4	内部HBA PCIeカード
5	バッテリ

親トピック: サーバー・ノードの電源を切る必要があるCRUの保守

メモリー・モジュール(DIMM) (CRU)の保守

Oracle Database Applianceバージョン1で顧客が交換可能なサーバー・ノード・コンポーネントについて学んでください。

注意:

Oracle Database Applianceバージョン1の各サーバー・ノードには、1333 MHzまたは1600 MHzのDDR3、8 GBのデュアル・ランクDIMMが合計96 GBでプロビジョニングされています。

1600MHz DIMMが搭載された場合でも、サーバー・ノードでサポートされるメモリーの最大速度は1333MHzです。

DIMMを交換する前に、次のことを確認します。

「DIMMとCPUの物理レイアウト」
Oracle Database Applianceバージョン1のDIMMとプロセッサのレイアウトについて学んでください。
「障害のあるDIMMを取り外す」
Oracle Database Applianceバージョン1からDIMMを取り外す方法。
「DIMMの設置」
Oracle Database Applianceバージョン1にDIMMをインストールする方法。
「誤り訂正とパリティ保護」
Oracle Database Applianceバージョン1のDIMM ECCとパリティ・エラーについて学びます。

親トピック: サーバー・ノードの電源を切る必要があるCRUの保守

DIMMおよびCPUの物理的な配置

Oracle Database Applianceバージョン1のDIMMとプロセッサのレイアウトについて学んでください。

注意:

Oracle Database Applianceバージョン1の各プロセッサには、D0〜D5という番号の6つのDIMMスロットがあります。 D0はプロセッサに最も近く、D5は最も遠くにあります。

各スロットには、1333MHzまたは1600MHz DDR3のデュアルランク8GB DIMMを含める必要があります。他の構成はサポートされません。

1600MHz DIMMで構成された場合でも、サーバー・ノードでサポートされるメモリーの最大速度は1333MHzです。

システムに1333MHzと1600MHzのDIMMが混在する場合、P0とP1を同様に構成し、対称となるようにします。たとえば、1600MHzのDIMMを2枚のみ取り付ける場合、P0、D0とP1、D0に取り付けます。

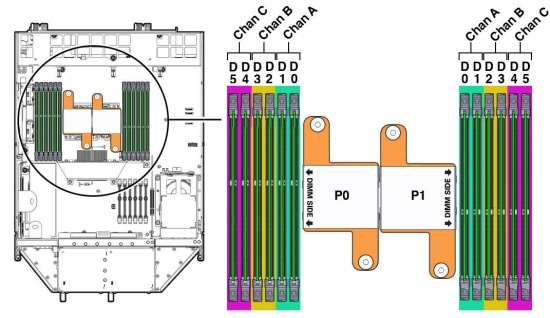

次の図は、DIMMとCPUの物理的レイアウトを示しています。サーバー・ノードを前面から見ると、CPU0 (P0)は右側にあります。

「図t4_127950.jpgの説明」

各プロセッサ・ソケットでは、チャネルA、B、Cという3つの独立したメモリー・チャネルがサポートされており、プロセッサ・ソケットに最も近いのがチャネルAです。各チャネルは、2つのDIMMスロットをサポートし、独立したメモリー・コントローラにより制御され、他のチャネルとは関係なく動作します。

親トピック: メモリー・モジュール(DIMM)の保守(CRU)

障害のあるDIMMを取り外す

Oracle Database Applianceバージョン1からDIMMを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。

障害のあるDIMMを特定します。

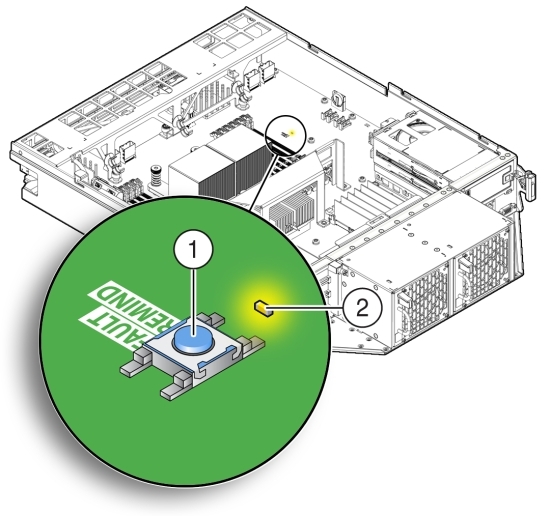

障害のあるDIMMのロケーションを特定するには、次の図に示すように、マザーボードのFault Remindボタンを押します。

注意:

障害検知ボタンを押すと、障害検知電源良好LEDが緑色に点灯し、障害検知回路に障害LEDを点灯するだけの十分な電圧があることを示します。障害検知ボタンを押してもこのLEDが点灯しない場合は、障害検知回路に電力を供給するコンデンサの充電が切れています。これは、障害検知ボタンを長く押し続けて障害LEDが点灯しているか、サーバー・ノードがシャーシから15分以上取り外されている場合に起こる可能性があります。

「図t4_127883.jpgの説明」

コールアウト	説明
1	障害検知ボタン
2	障害検知電源良好LED (緑色)

障害のあるDIMMの位置を書き留めます。

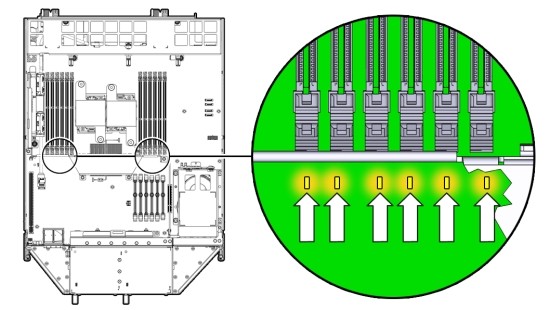

次の図に示すように、隣接するDIMMに障害があると、黄色のDIMM障害LEDが点灯します。

「図t4_127951.jpgの説明」
- DIMM障害LEDが消えている場合、DIMMは正常に動作しています。
- DIMM障害LEDが点灯している(オレンジ色)場合、DIMMに障害があり、交換する必要があります。

障害のあるDIMMを取り外すには、次のようにします。

DIMMの両側のスロット・イジェクタを外側いっぱいに開きます。

イジェクタによりDIMMの一部が押し上げられます。

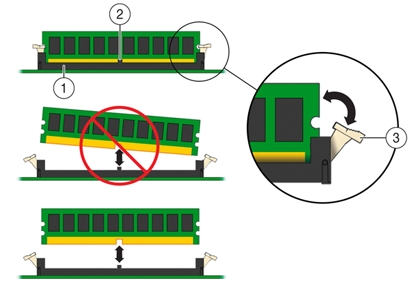

次の図に示すように、DIMMを静かに持ち上げてソケットから取り外します。

「図dimm_alignment.jpgの説明」

コールアウト	説明
1	DIMMコネクタ・スロット
2	DIMMコネクタ・キー
3	DIMMイジェクタ・レバー

障害のある各DIMMを、同じランク・サイズの別のDIMMと交換します。

DIMM交換の手順は、「DIMMを取り付ける」を参照してください。

注意:

DIMMスロットが空の状態でシステムを稼働させないでください。 DIMMを取り外す場合は、DIMMを交換してからサーバーを起動する必要があります。

親トピック: メモリー・モジュール(DIMM)の保守(CRU)

DIMMを取り付ける

Oracle Database Applianceバージョン1にDIMMをインストールする方法。

注意:

交換用DIMMを包みから取り出し、静電気防止用マット上に置きます。
交換用DIMMが、システム要件と一致することを確認します。

システムでは、オラクル社から入手した1333MHzまたは1600MHz DDR3のデュアルランク8GB DIMMのみサポートされます。

パフォーマンスを最高にするには、1つのシステムで1333MHzと1600MHzのDIMMを組み合せる場合、P0とP1の同一スロットが同じになるよう構成します。たとえば、1333MHzシステムでP0、D0を1600MHz DIMMと交換する場合、P1、D0も1600MHz DIMMと交換する必要があります。

1600MHz DIMMが搭載された場合でも、サーバー・ノードでサポートされるメモリーの最大速度は1333MHzです。
イジェクタのタブが開いた状態になっていることを確認します。
交換用DIMMとコネクタの位置を合せます。

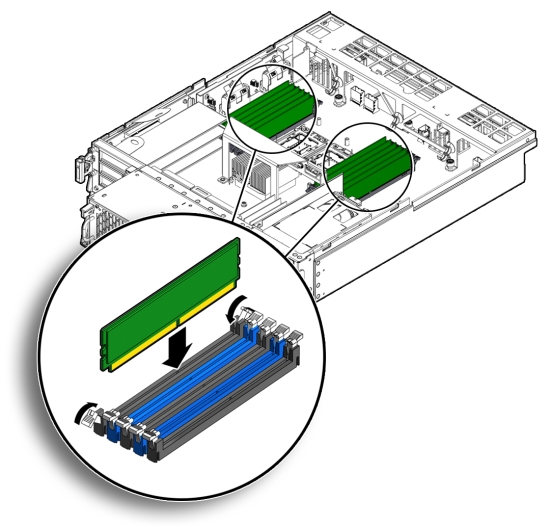

DIMMのV字型の刻み目をコネクタのキーと合せます。ノッチは、次の図に示すように、DIMMの向きが正しいことを保証します。

「図t4_127884.jpgの説明」
イジェクタのタブによりDIMMが正しい位置に固定されるまで、DIMMをコネクタに押し込みます。

DIMMが簡単にコネクタに納まらない場合、上に示すように、DIMMの刻み目がコネクタ内のキーと合っていることを確認します。刻み目の位置が合っていないと、DIMMが破損する可能性があります。
交換用DIMMがすべて取り付けられるまで、ステップ3からステップ5を繰り返します。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。
DIMMの障害を消去します。
1. rootとしてサーバー・ノードのOracle ILOM CLIにログインします。
2. サーバー・ノードの障害を表示するには、次のコマンドを入力します。
  -> show /SP/faultmgmt

  Oracle ILOMにより、既知の障害がすべて表示されます。次に例を示します。
```
SP/faultmgmt
Targets:
0 (/SYS/MB/P0/D2)
Properties:
Commands:
cd
show
```
3. DIMMの障害を消去するには、次のコマンドを入力します。

  -> set /SYS/MB/Px/Dn clear_fault_action=true
たとえば、CPU0上のD2の位置にあるDIMMの障害を消去するには、次のように入力します。
```
-> set /SYS/MB/P0/D2 clear_fault_action=true
Are you sure you want to clear /SYS/MB/P0 (y/n)? y
Set 'clear_fault_action' to 'true'
```

親トピック: メモリー・モジュール(DIMM)の保守(CRU)

エラー修正およびパリティ保護

Oracle Database Applianceバージョン1のDIMM ECCとパリティ・エラーについて学びます。

注意:

Oracle Database Applianceバージョン1サーバー・ノード・プロセッサは、内部キャッシュ・メモリーのパリティ保護と、データのエラー訂正コード(ECC)保護を提供します。サーバー・ノードは次のエラーを検出し、Oracle ILOMイベント・ログに記録します。

修正可能および修正不可能なメモリーECCエラー
修正不可能なCPU内部エラー

拡張ECCでは、ビットがすべて同じDRAMに存在するかぎり、ニブル境界でエラー状態にある最大4ビットを修正します。 DRAMに障害が発生しても、DIMMは機能し続けます。

障害のあるDIMMが交換されたらすぐに障害を消去するには、Oracle ILOM CLIで次のコマンドを入力します。

-> set clear_fault_action=true

DIMMフォルトのクリアの詳細については、「Oracle Integrated Lights Out Manager (Oracle ILOM)3.0ドキュメントの収集」を参照してください。

親トピック: メモリー・モジュール(DIMM)の保守(CRU)

PCIeライザー(CRU)の保守

Oracle Database Applianceバージョン1でPCIeライザーを処理するタスクを実行します。

注意:

Oracle Database Applianceバージョン1のPCIeカードは、垂直ライザーに取り付けられています。 PCIeカードを取り外して交換するには、ライザーを取り外す必要があります。また、マザーボードの交換時にも、PCIeライザーを取り外す必要があります。

注意:

これらの手順では、静電放電に敏感なコンポーネントを扱うことが必要になります。この敏感さのためにコンポーネントが故障する可能性があります。損傷を防ぐには、「静電放電と静電防止方法の実行」で説明しているように、静電防止の方法に従ってください。

「サーバー・ノードからPCIeライザーを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードからPCIeライザーを取り外す方法。
「サーバー・ノードにPCIeライザーをインストール」
Oracle Database Applianceバージョン1サーバー・ノードにPCIeライザーをインストールする方法。

親トピック: サーバー・ノードの電源を切る必要があるCRUの保守

PCIeライザーをサーバー・ノードから取り外す

Oracle Database Applianceバージョン1サーバー・ノードからPCIeライザーを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
PCIeカードの保守を行う場合、ライザーでのその位置を特定します。
取り外すPCIe上のカードに接続されているデータ・ケーブルをすべて外します。

PCIeカードからケーブルを外すには、ラッチを押し、コネクタの方向に押し込んでから、ケーブルを外すために引き出します。

後で再び取り付けるために、すべてのケーブルの位置を書き留めます。
次の図に示すように、PCIeライザーが取り付けられているロケーションに隣接するラッチが開ロケーション([1])になっていることを確認します。

ラッチが閉じた位置にあると、PCIeライザーを取り外せません。

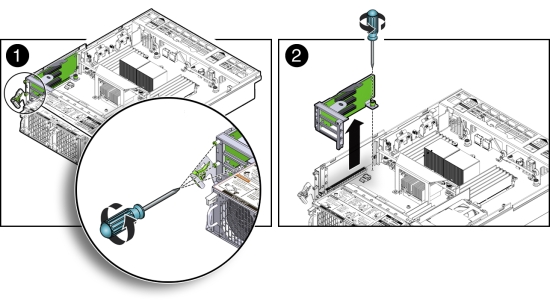

次の図に示すように、PCIeライザーをサーバー・ノード[1]に固定している3本の緑色のキャプティブフィリップスねじを緩めます。

これらのねじには、サーバー・ノードの背面からアクセスします。

「図t4_127888.jpgの説明」
PCIeライザーをマザーボードに固定している緑色の拘束プラスねじをゆるめます[2]。
PCIeライザーを持ち上げてサーバー・ノードから外すには、一方の手で一番前のプラスチック・タブをつかみ、もう一方の手でライザーの後ろをつかんで、まっすぐ上に持ち上げてサーバー・ノードから外します[2]。
PCIeライザーとそれに取り付けられたカードを静電気防止用マットに置きます。

親トピック: PCIeライザー(CRU)の保守

PCIeライザーをサーバー・ノードに取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにPCIeライザーをインストールする方法。

注意:

PCIeライザーを取り付ける前に、PCIeライザーを取り付ける位置の近くにあるラッチが開いた位置(下)にあることを確認します[2]。
PCIeライザーを取り付けます。
1. PCIeライザーに取り付けられているPCIeカードが正しくはまっていることと、カードの固定ブラケットがライザーのくぼんだ部分と同じ高さで、固定タブに掛かっていることを確認します。

  PCIeライザーにPCIeを取り付ける手順は、「PCIeカードをPCIeライザーに取り付ける」を参照してください。

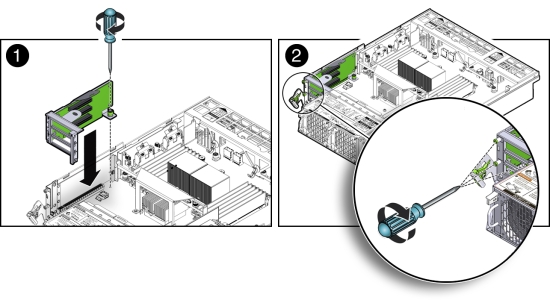

2. PCIeライザーとそれにアタッチされているすべてのカードをサーバー・ノードに下ろし、ライザーをマザーボード[1]のコネクタに収まるまで下図のように押し下げます。
3. 次の図に示すように、ライザーをマザーボード[1]に固定している緑のキャプティブフィリップスネジを締めます。

  「図t4_127889.jpgの説明」
4. 前の図に示すように、PCIeライザーをシャーシに固定している3本の緑色のキャプティブフィリップスネジを締めます(2)。

  これらのねじには、サーバー・ノードの背面からアクセスします。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. データ・ケーブルをシステムのバック・パネルのPCIeカード・コネクタに再び接続します。
4. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。
PCIeライザーの障害を消去します。
1. rootとしてOracle ILOM CLIにログインします。
2. タイプ:
  -> show /SP/faultmgmt

  Oracle ILOMにより、既知の障害がすべて表示されます。次に例を示します。
```
SP/faultmgmt
Targets:
0 (/SYS/MB/RISER)
Properties:
Commands:
cd
show
```
3. PCIeライザーの障害を消去するには、setコマンドを使用します。次に例を示します。
```
-> set /SYS/MB/RISER clear_fault_action=true
Are you sure you want to clear /SYS/MB/RISER (y/n)? y
Set 'clear_fault_action' to 'true'
```

親トピック: PCIeライザー(CRU)の保守

PCIeカード(CRU)の保守

Oracle Database Applianceバージョン1でPCIeカードを処理するタスクを実行します。

注意:

Oracle Database Applianceバージョン1のPCIeカードは、垂直ライザーに取り付けられています。 PCIeカードを取り外して交換するには、ライザーを取り外す必要があります。「PCIeライザー(CRU)の保守」を参照してください。

注意:

「PCIeカードの構成」
Oracle Database Applianceバージョン1のPCIeカードについて学んでください。
「PCIeライザーからPCIeカードを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードからPCIeカードを取り外す方法。
「PCIeライザーにPCIeカードを設置」
Oracle Database Applianceバージョン1サーバー・ノードにPCIeカードをインストールする方法。
「マザーボードからプライマリHBA PCIeカードを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードからプライマリHBAカードを削除する方法。
「プライマリHBA PCIeカードをマザーボードにインストール」
Oracle Database Applianceバージョン1サーバー・ノードにプライマリHBAカードをインストールする方法。

親トピック: サーバー・ノードの電源を切る必要があるCRUの保守

PCIeカードの構成

Oracle Database Applianceバージョン1のPCIeカードについて学んでください。

注意:

Oracle Database Applianceバージョン1 PCIe拡張システムには、マザーボード上のスタンドアロンのロー・プロファイル・スロットと、3スロットのPCIeライザーがあります。これらは、次のようにプロビジョニングされます。

マザーボード・スロット: 薄型のデュアル・ポートSAS-2 HBAを内部で使用
PCIeスロット2: 内部で使用されるデュアル・ポートSAS-2 HBA
PCIeスロット1: クァッドポート1GbイーサネットNIC
PCIeスロット0: デュアルポート10GbイーサネットNIC

注意:

PCIeカードを交換する場合は、交換品が交換するカードと同じであることを確認してください。

親トピック: PCIeカード(CRU)の保守

PCIeカードをPCIeライザーから取り外す

Oracle Database Applianceバージョン1サーバー・ノードからPCIeカードを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
PCIeライザーで取り外すPCIeカードの位置を確認します。

PCIeスロットのロケーションについては、「Oracle Databaseオーナー・ガイド」のOracle Database Applianceバージョン1の背面パネルを参照してください。
必要ならば、PCIeカードを取り付ける位置を書き留めます。
すべてのデータ・ケーブルの接続をPCIeカードから外します。

PCIeカードからケーブルを外すには、ラッチを押し、コネクタの方向に押し込んでから、ケーブルを外すために引き出します。

後で再び取り付けるために、すべてのケーブルの位置を書き留めます。
PCIeライザーを取り外します。

「PCIeライザーをサーバー・ノードから取り外す」を参照してください。
PCIeカードをライザーから取り外します。

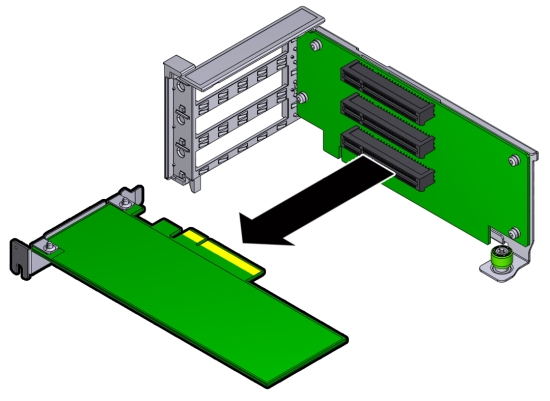

1. 次の図に示すように、コネクタからPCIeカードを慎重に取り外し、ボード・コネクタからPCIeカードを取り外します。

  「図t4_127890.jpgの説明」
2. PCIeカードを静電気防止用マット上に置きます。

親トピック: PCIeカード(CRU)の保守

PCIeカードをPCIeライザーに取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにPCIeカードをインストールする方法。

注意:

交換用PCIeを包みから取り出し、静電気防止用マット上に置きます。
交換するカードのための適切なPCIeスロットの位置を確認します。
PCIeライザーを取り外します。

「PCIeライザーをサーバー・ノードから取り外す」を参照してください。

PCIeカードをライザー上の正しいスロットに差し込みます。

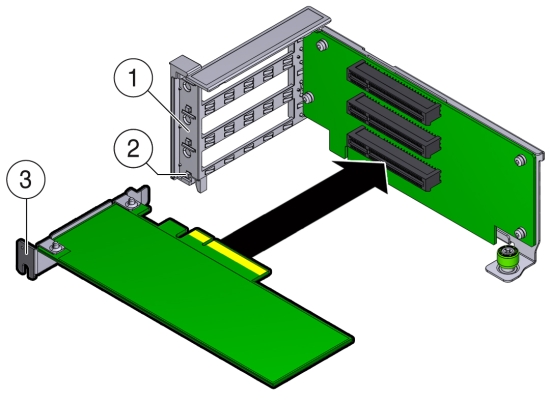

次の図に示すように、PCIeカードをブラケット[3]がPCIeライザーの凹み領域[1]に接触するまで押し下げます。

次の図に示すように、カード・ブラケットがPCIeライザーのロック・タブ[2]にかかっていることを確認します。

「図t4_127891.jpgの説明」

コールアウト	説明
1	PCIeライザーのくぼんだ部分
2	PCIeライザーの固定タブ
3	PCIeカード・ブラケット

PCIeライザーを取り付けます。

「PCIeライザーをサーバー・ノードに取り付ける」を参照してください。
取外しの手順で抜いたケーブルがあれば、PCIeカードに再び接続します。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. データ・ケーブルをシステムのバック・パネルのPCIeカード・コネクタに再び接続します。
4. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。
PCIeカードの障害を消去します。
1. Oracle ILOM CLIを使用して、サーバー・ノードに>root>としてログインします。
2. サーバー・ノードの障害を表示するには、次のコマンドを入力して、システム上の既知の障害すべてのリストを表示します。
  -> show /SP/faultmgmt

  Oracle ILOMにより、次のように既知の障害がすべて表示されます。
```
SP/faultmgmt
Targets:
0 (/SYS/MB/RISER/PCIE2)
Properties:
Commands:
cd
show
```
3. PCIeライザーの障害を消去するには、setコマンドを使用します。次に例を示します。
```
-> set /SYS/MB/RISER clear_fault_action=true
Are you sure you want to clear /SYS/MB/RISER (y/n)? y
Set 'clear_fault_action' to 'true'
```
4. PCIeカードの障害をクリアするには、setコマンドを使用します。たとえば、PCIe 2上の1つの障害を消去するには、次のように入力します。
```
-> set /SYS/MB/RISER/PCIE2 clear_fault_action=true
Are you sure you want to clear /SYS/MB/RISER/PCIE2 (y/n)? y
Set 'clear_fault_action' to 'true'
```

親トピック: PCIeカード(CRU)の保守

プライマリHBA PCIeカードをマザーボードから取り外す

Oracle Database Applianceバージョン1サーバー・ノードからプライマリHBAカードを削除する方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
プライマリPCIeカードを取り外します。
1. リア・マウントされたディスク・ドライブの横にプライマリHBA PCIeカードを配置します。

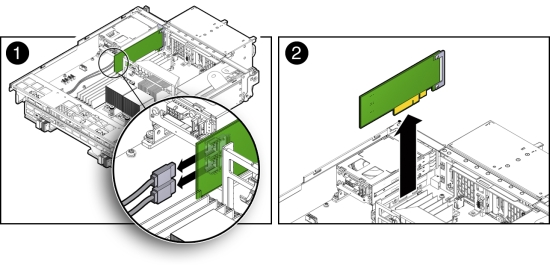

2. 下の図に示すように、各ケーブル・リリース・ラッチを押し、ケーブル[1]を取り外すことによって、PCIeカードからデータ・ケーブルを外します。

  注意:

  PCIeカードをサーバー・ノードのディスク・ドライブ・バックプレーンに接続する2本のデータ・ケーブルがあります。後で再インストールするためのロケーションをノートしておきます。

  「図t4_127892.jpgの説明」
3. 前の図に示すように、PCIeカードを持ち上げ、サーバー・ノード[2]から持ち上げて外します。
4. PCIeカードを静電気防止用マット上に置きます。

親トピック: PCIeカード(CRU)の保守

プライマリHBA PCIeカードをマザーボードに取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにプライマリHBAカードをインストールする方法。

注意:

交換用PCIeを包みから取り出し、静電気防止用マット上に置きます。

注意:

マザーボード上のプライマリHBA PCIeスロットに交換用のHBA PCIeカードを取り付けるには、PCIeカードに取り付けられた特殊なメタル・ブラケットが必要です。 PCIeカードの標準のロー・プロファイルまたはフルハイト・メタル・ブラケット標準は、取り付け前にこの固有のメタル・ブラケット(元のプライマリHBAで使用可能)と交換する必要があります。
内部PCIeカードを取り付けます。
1. 背面に取り付けられたディスク・ドライブの横にある内蔵PCIeカード・コネクタの位置を確認します。

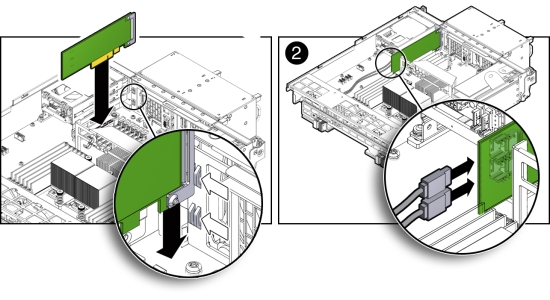

2. PCIeカードを取り付けるときは、次の図のように、PCIeカードのノッチをサーバー・ノードのシャーシ壁のキーに合わせ、PCIeカードを押してコネクタ[1]に取り付けます。

  注意:

  刻み目とキーの位置が合っていない場合、PCIeカードに損傷が生じることがあります。

  「図t4_127893.jpgの説明」
3. 前の図に示すように、取り外し手順[2]で切断したプライマリHBAカード・コネクタにケーブルを再接続します。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。
プライマリHBAカードの障害を消去します。
1. Oracle ILOM CLIを使用して、rootとしてサーバー・ノードにログインします。
2. サーバー・ノードの障害を表示するには、次のコマンドを入力して、サーバー・ノード上の既知の障害すべてのリストを表示します。
  -> show /SP/faultmgmt

  Oracle ILOMにより、次のように既知の障害がすべて表示されます。
```
SP/faultmgmt
Targets:
0 (/SYS/MB/HBA)
Properties:
Commands:
cd
show
```
3. 内部PCIeカードの障害を消去するには、setコマンドを使用します。次に例を示します。
```
-> set /SYS/MB/HBA clear_fault_action=true
Are you sure you want to clear /SYS/MB/HBA (y/n)? y
Set 'clear_fault_action' to 'true'
```

親トピック: PCIeカード(CRU)の保守

サーバー・ノード・バッテリ(CRU)の保守

Oracle Database Applianceバージョン1でサーバー・ノードのシステム・バッテリの保守について学びます。

注意:

Oracle Database Applianceバージョン1のバッテリは、サーバー・ノードがシステムから取り外されたため、電源がオフのときにOracle ILOMサービス・プロセッサの日時を保持します。電源が切れたときにサーバー・ノードで正しい時刻が維持できない場合、バッテリを交換します。

注意:

これらの手順では、静電放電に敏感なコンポーネントを扱うことが必要になります。この敏感さのためにコンポーネントが故障する可能性があります。損傷を避けるために、静電気防止対策を施してください。

「バッテリを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードでシステム・バッテリを取り外す方法。
「バッテリを設置」
Oracle Database Applianceバージョン1サーバー・ノードにシステム・バッテリを設置する方法。

親トピック: サーバー・ノードの電源を切る必要があるCRUの保守

バッテリを取り外す

Oracle Database Applianceバージョン1サーバー・ノードでシステム・バッテリを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
バッテリを取り外します。
1. バッテリとサーバー・ノードの側面の間に指を入れ、バッテリを押して側面から外します。
2. 次の図に示すように、バッテリを(時計回りまたは反時計回りに)ねじって持ち上げます。

  「図t4_127903.jpgの説明」

親トピック: サーバー・ノード・バッテリ(CRU)の保守

バッテリを取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにシステム・バッテリを取り付ける方法。

注意:

交換用バッテリを包みから取り出します。
プラス(+)側をサーバー・ノードの側面に向けて新しいバッテリをバッテリ・ホルダーに押し込みます。
サービス・プロセッサが、ネットワーク・タイム・プロトコル(NTP)を使用してネットワーク・タイム・サーバーと同期するように構成されている場合、Oracle ILOMクロックは、サーバー・ノードの電源が入りネットワークに接続されると同時にリセットされます。使用していない場合は次のステップに進みます。
サービス・プロセッサがNTPを使用するように構成されていない場合は、Oracle ILOM CLIまたはWebインタフェースを使用してOracle ILOMクロックをリセットする必要があります。

手順については、「Oracle Integrated Lights Out Manager (Oracle ILOM)3.0ドキュメント」を参照してください。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: サーバー・ノード・バッテリ(CRU)の保守

FRUの保守

システムおよび/またはサーバー・ノードの電源を切る必要があるOracle Database Applianceバージョン1の現場交換可能ユニット(FRU)の保守作業を実行します。

注意:

認定されたOracleサービス技術者のみが現場交換可能ユニット(FRU)のコンポーネントに対応できます。

「エアー・ダクト(FRU)の取り外しと設置」
Oracle Database Applianceバージョン1のエア・ダクトの取り外しと設置について学びます。
「サービス・プロセッサ(CPU)(FRU)」
Oracle Database Applianceバージョン1サーバー・モジュールでのプロセッサのサービスについて学んでください。
「ブート・ディスク・バックプレーン(FRU)の保守」
Oracle Database Applianceバージョン1サーバー・モジュールでブート・ディスク・バックプレーンの保守について学びます。
「配電基板(FRU)の保守」
Oracle Database Applianceバージョン1で配電基板の保守について学びます。
「ディスク・ミッドプレーン・モジュール(FRU)の保守」
Oracle Database Applianceバージョン1でディスク・ミッドプレーン・モジュールの保守について学びます。
「ディスク・ミッドプレーン・モジュールの保守HDDケーブル(FRU)」
Oracle Database Applianceバージョン1のディスク・ミッドプレーン・モジュールHDDケーブルの保守について学びます。
「前面インジケータ・パネル(FRU)の保守」
Oracle Database Applianceバージョン1のフロント・インジケータ・パネルの修理について学びます。
「サーバー・ノード・ケーブルのサービス」
Oracle Database Applianceバージョン1サーバー・ノード・ケーブルの保守作業を実行します。
「マザーボード・アセンブリ(FRU)の保守」
Oracle Database Applianceバージョン1サーバー・ノードでのマザーボードの保守について学びます。

親トピック: Oracle Database Applianceバージョン1のサービス

通気ダクト(FRU)の取外しと取付け

Oracle Database Applianceバージョン1のエア・ダクトの取り外しと取り付けについて学びます。

注意:

CPUを処理するには、Oracle Database Applianceバージョン1のエア・ダクトを取り外す必要があります。

通気ダクトはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

装置の過熱。サーバーの電源を入れる前に、通気ダクトが適切に取り付けられていることを確認します。

「エア・ダクトの取り外し」
Oracle Database Applianceバージョン1サーバー・ノードでエアー・ダクトを取り外す方法。
「エア・ダクトの設置」
Oracle Database Applianceバージョン1サーバー・ノードにエアー・ダクトを設置する方法。

親トピック: FRUの保守

通気ダクトを取り外す

Oracle Database Applianceバージョン1サーバー・ノードでエアー・ダクトを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
通気ダクトを取り外します。

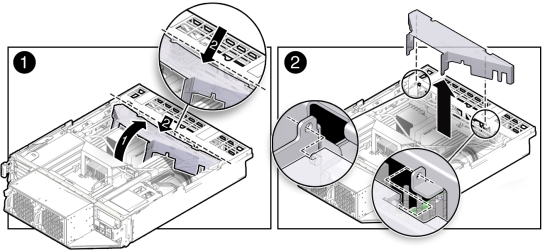

1. サーバー・ノードの背面から、右手でエアー・ダクトの中央/後部をつかんで、次の図に示すように45度の角度に持ち上げてください[1]。

  通気ダクトは上に回転し、システムの背面から外れます。

  「図a0974_x4370m2_remove_air_duct.jpgの説明」
2. プラス・チック製のエアー・ダクトの左端を左手で45度の角度に保持し、右手でエアー・ダクトの中央をゆっくりと押して、ヒンジをソケットから外して前の図に示すようにエア・ダクト[2]を取り外します。

親トピック: エアー・ダクト(FRU)の取り外しと取り付け

通気ダクトを取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにエアー・ダクトを取り付ける方法。

注意:

装置の過熱。サーバーの電源を入れる前に、通気ダクトが適切に取り付けられていることを確認します。

通気ダクトをシャーシに取り付けます。
1. サーバー・ノードの背面から、通気ダクトの右側のヒンジを右側のソケットに差し込み[2]、左側のヒンジを左側のソケットの上に置きます。
2. 通気ダクトの左端を左手でつかみ、45度の角度で保持し、通気ダクトの左側のヒンジが左側のソケットに入るように十分に曲がるまで、通気ダクトの中央部を右手で軽く押します[2]。
3. SASケーブルに特に注意しながら、通気ダクトを慎重に元の閉鎖位置に下ろします[1]。

  通気ダクトの両側の開口部が、ケーブルの上ではなく、ケーブルの周囲にはまっていることを確認します。

  注意:

  装置の過熱。通気ダクトが完全に閉じていることを確認してください。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: エアー・ダクト(FRU)の取り外しと取り付け

プロセッサ(CPU) (FRU)の保守

Oracle Database Applianceバージョン1サーバー・モジュールでのプロセッサのサービスについて学んでください。

注意:

CPUはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

装置の損傷。これらの手順では、静電放電に敏感なコンポーネントを扱うことが必要になります。この敏感さのためにコンポーネントが故障する可能性があります。損傷を避けるために、静電気防止対策を施してください。

「プロセッサ(CPU)を取り外す」
Oracle Database Applianceバージョン1サーバー・ノードからプロセッサを削除する方法。
「プロセッサ(CPU)のインストール」
Oracle Database Applianceバージョン1サーバー・ノードにプロセッサをインストールする方法。

親トピック: FRUの保守

プロセッサ(CPU)を取り外す

Oracle Database Applianceバージョン1サーバー・ノードからプロセッサを削除する方法。

注意:

装置の過熱。 CPU/ヒート・シンクをシステムから取り外す場合は、サーバーを元の状態に戻す前に、CPU/ヒート・シンクを交換するか、CPUフィラーを取り付ける必要があります。そうしないと、不適切な通気のためにシステムが過熱する可能性があります。

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
4. 通気ダクトを取り外します。

  「通気ダクトを取り外す」を参照してください。
CPUを取り外します。
1. どのCPUを取り外すか特定します。
2. 障害のあるCPUの位置を特定するには、マザーボード上の障害検知ボタンを押します。

  注意:

  障害検知ボタンを押すと、障害検知電源良好インジケータ(LED)が緑色に点灯し、障害検知回路に障害インジケータを点灯するだけの十分な電圧があることを示します。障害検知ボタンを押してもこのインジケータが点灯しない場合は、障害検知回路に電力を供給するコンデンサの充電が切れています。これは、障害検知ボタンを長く押し続けて障害インジケータが点灯しているか、サーバー・ノードがシャーシから15分以上取り外されている場合に起こる可能性があります。
3. 障害のあるCPUの障害LEDが点灯しています。
  障害LEDは、次の図に示すように、CPUの隣にあります。

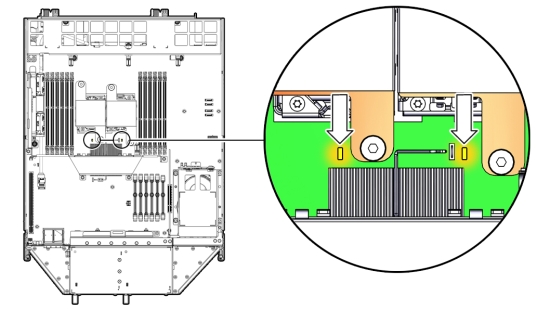

  「図t4_127953.jpgの説明」
  - CPU障害LEDが消えている場合、CPUは正常に動作しています。
  - CPU障害LEDが点灯(オレンジ色)している場合、CPUに障害があり、交換する必要があります。
  前面からサーバー・ノードを見ると、CPU0 (P0)はサーバー・ノードの右側にあります。

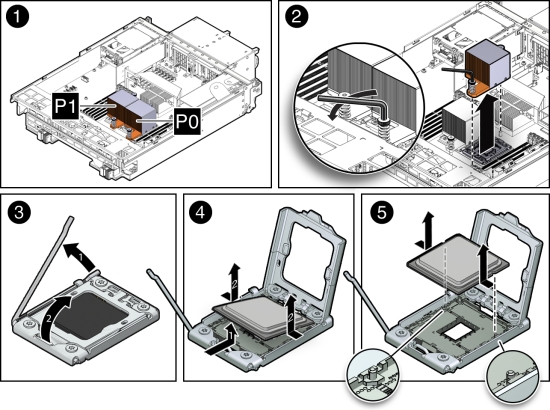

4. プラス・ドライバを使用して、ヒート・シンクの一方の非脱落型ネジを反時計回りに2回転させ、もう一方のネジを2回完全に回し、次の図に示すように2本のネジを外して[2]。

  「図t4_127915a.jpgの説明」
5. ヒートシンクを少しねじってグリス・シールを破り、持ち上げて外したら、サーマルグリスが他のコンポーネントを汚さないように、平面に上下逆さまにして置きます。
6. ふき取り用の布(交換用のCPUに付属)を使用して、ヒートシンクの底とCPUの上面の両方からサーマルグリスを注意深く取り除きます。

  注意:

  装置の損傷。 CPUの上部を清掃するときは、熱伝導リースを指やCPUソケットなどに付着させないように注意してください。
7. 前の図のように、CPUリリース・レバーを押し下げてCPUから離れた側に移動させ、レバーを上に回して[3]離します。
8. CPU上の固定フレームを開いた位置まで持ち上げます[3]。
9. 前の図のように人差し指を使用して、スロット[4]から最も離れたCPUまたは保護キャップの端を注意深く持ち上げ、CPUまたは保護キャップの両側をサムとインデックスでしっかりとつかみますもう片方の手で指を掴んで(4)、前の図のようにCPUまたは保護キャップをソケット[5]から慎重に持ち上げて外します。

親トピック: サービス・プロセッサ(CPU)(FRU)

プロセッサ(CPU)を取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにプロセッサをインストールする方法。

注意:

静電気除去リスト・ストラップを着用します。

「静電放電および静電防止対策の実行」を参照してください。
交換用CPUを包みから取り出します。

CPU交換キットには、新しいCPU、ふき取り用の布、サーマルグリスのチューブが入っています。
CPUを取り付けます。
1. サムと人差し指でCPUの両側をしっかりと持ち、45°の角度で傾け、次の図に示すように、ソケットの位置合わせタブ[2]で向きを合わせます。

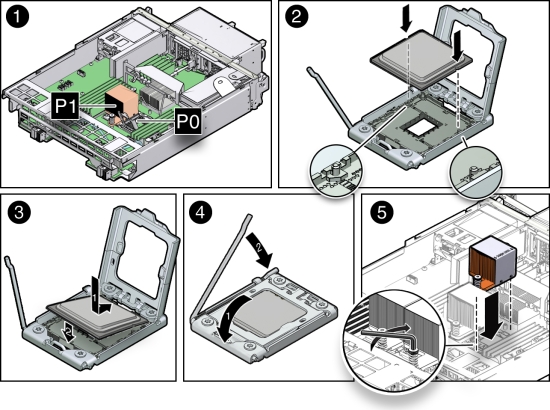

  「図t4_127915b.jpgの説明」
2. タブをソケットに入れてCPUの端を慎重に下げ、もう一方の手で人差し指でCPUの持ち上げた端を支え、前の図のようにCPUをソケット[3]に降ろします。
3. 圧力フレームを閉位置に下げ、圧力フレームが前の図に示すようにCPU [4-1]の周囲に平らになるようにします。その後、リリース・レバーを下方に回転させてキャッチ[4-2]の下に滑らせてリリース・レバーを引っ掛けます。
4. CPU上にごみがないことを確認します。
5. シリンジ(新品または交換用CPUに付属)を使用して、約0.1mlのサーマルグリスをCPU上部の中央に塗ります。グリスを全体に塗らないでください。
6. ヒートシンク上のDIMM SIDEラベルがメモリー・モジュール(DIMM)の方向を向き、2本の拘束プラスねじとボルトの位置が合うようにします。

  各ヒートシンクには、ヒートシンクが正しい方向を向いたときにメモリー・モジュール(DIMM)の方を向く側を示すためのラベルが付いています。
7. 前の図に示すように、2本のプラス・ネジを交互に2回まっすぐに締め、ネジが完全に固定されるまで[5]押します。
サーバー・ノードを動作状態に戻します。
1. 通気ダクトを取り付けます。

  「通気ダクトの取付け」を参照してください。
2. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
3. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
4. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。
CPUの障害を消去します。
1. Oracle ILOM CLIを使用して、rootとしてサーバー・ノードにログインします。
2. サーバー・ノードの障害を表示するには、次のコマンドを入力して、システム上の既知の障害すべてのリストを表示します。
  -> show /SP/faultmgmt

  Oracle ILOMにより、次のように既知の障害がすべて表示されます。
```
SP/faultmgmt
Targets:
0 (/SYS/MB/P0)
Properties:
Commands:
cd
show
```
3. 障害を消去するには、次のコマンドを入力します。
-> set /SYS/MB/Pn clear_fault_action=true

たとえば、P0上の1つの障害を消去するには、次のように入力します。
```
-> set /SYS/MB/P0 clear_fault_action=true
Are you sure you want to clear /SYS/MB/P0 (y/n)? y
Set 'clear_fault_action' to 'true'
```

親トピック: サービス・プロセッサ(CPU)(FRU)

起動ディスク・バックプレーン(FRU)の保守

Oracle Database Applianceバージョン1サーバー・モジュールでブート・ディスク・バックプレーンの保守について学びます。

注意:

Oracle Database Applianceバージョン1のブート・ディスク・バックプレーン(BDB)は、マザーボードとリア・マウントされたディスク・ドライブの間のインタフェースとして機能します。

起動ディスク・バックプレーンはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

「ブート・ディスク・バックプレーンを削除」
Oracle Database Applianceバージョン1サーバー・ノードからブート・ディスク・バックプレーンを削除する方法。
「ブート・ディスク・バックプレーンをインストール」
Oracle Database Applianceバージョン1サーバー・ノードにブート・ディスク・バックプレーンをインストールする方法。

親トピック: FRUの保守

起動ディスク・バックプレーンを取り外す

Oracle Database Applianceバージョン1サーバー・ノードからブート・ディスク・バックプレーンを削除する方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
起動ディスク・ドライブを取り外します。

「起動ドライブを取り外す」を参照してください。
起動ディスク・バックプレーンを取り外します。

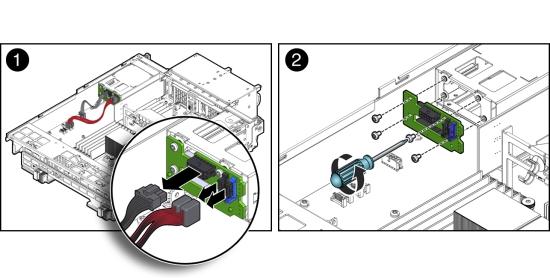

1. 次の図に示すように、電源コードとデータ・ケーブル[1]を取り外します。

  「図t4_127902.jpgの説明」
2. ブート・ディスク・バックプレーンを背面取り付けディスク・ドライブ・アセンブリに固定している4本のプラス・ネジを取り外し、前の図に示すようにバックプレーン[2]を取り外します。
起動ディスク・バックプレーンを静電気防止用マット上に置きます。

親トピック: ブート・ディスク・バックプレーン(FRU)の保守

ブート・ディスク・バックプレーンを取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにブート・ディスク・バックプレーンをインストールする方法。

注意:

起動ディスク・バックプレーンを取り付けます。
1. 前の図に示すように、背面に取り付けられたディスク・ドライブ・アセンブリにブート・ディスク・バックプレーンを置き、4本のプラス・ネジを取り付けてバックプレーン[2]を固定します。
2. 前の図に示すように、電源ケーブルとデータ・ケーブル[1]を再接続します。
サーバー・ノードを動作状態に戻します。
1. 起動ディスク・ドライブを元の位置に戻します。

  「起動ドライブを取り付ける」を参照してください。
2. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
3. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
4. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: ブート・ディスク・バックプレーン(FRU)の保守

電力配分ボード(FRU)の保守

Oracle Database Applianceバージョン1で配電基板の保守について学びます。

注意:

Oracle Database Applianceバージョン1配電盤(PDB)は、電源装置からすべてのシステム・コンポーネントに電力を配電します。

電力配分ボードはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

装置の損傷。電力配分ボードの取外しまたは取付け前には、システムのすべての電源を切ってください。次の手順を実行する前に、両方のサーバー・ノード(システム・コントローラとも呼ばれます)の電源を切り、システムから電源コードを外します。手順については、「サーバー・ノードの停止およびシステムの電源の切断」を参照してください。

「配電盤を取り外す」
Oracle Database Applianceバージョン1から配電基板を取り外す方法。
「配電盤を設置」
Oracle Database Applianceバージョン1に配電基板を設置する方法。

親トピック: FRUの保守

電力配分ボードを取り外す

Oracle Database Applianceバージョン1から配電基板を取り外す方法。

注意:

保守のためにシステムの準備をします。
1. システムの電源を切ります。

  「サーバー・ノードの停止およびシステムの電源の切断」を参照してください。
2. システムから電源コードを外します。
3. システムがラックに取り付けられている場合は取り外してください。

  システム・シャーシのラック配置の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
4. システムから両方の電源装置を取り外します。

  「電源装置を取り外す」を参照してください。
5. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
両方のサーバー・ノードをシステムから取り外します。

「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
システムの上部カバーの中央部分を取り外します。

「システムの上部カバーの中央部分の取外し」を参照してください。
電力配分ボードを取り外します。

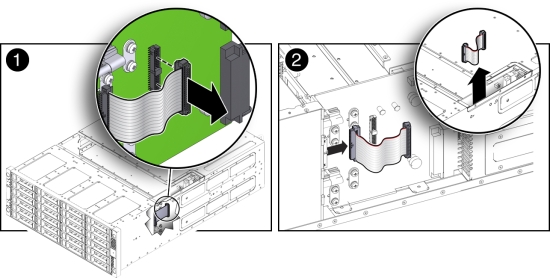

1. 次の図に示すように、配電盤[1]のリボン・ケーブル・コネクタを取り外します。

  リボン・ケーブルは、電力配分ボードとシャーシの側面との間にあります。これは電力配分ボードをディスク・ミッドプレーンに接続します。

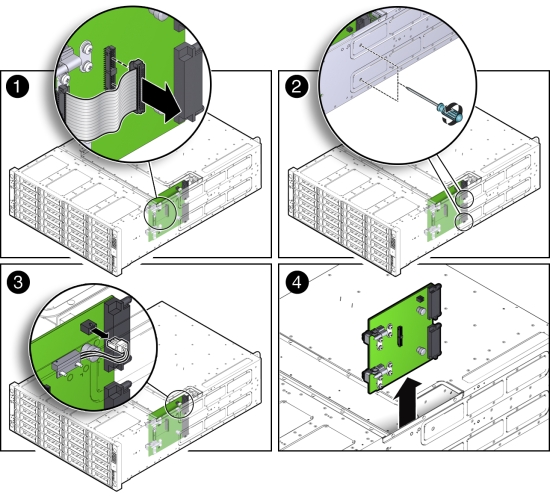

  「図t4_127898.jpgの説明」
2. 前の図のように、シャーシに配電盤を固定している2本のプラス・ネジを取り外します(2)。

  ねじにはシャーシの側面にある2つの穴からアクセスします。
3. 前の図のように、シャーシのインター・ロック・スイッチ・コネクタを配電盤[3]から慎重に取り外します。

  シャーシ・インターロック・スイッチ・コネクタにアクセスするには、両手で電源配分ボードをつかみ、システム・シャーシの後部にスライドさせて、ディスク・ミッドプレーン・モジュールからプラグを抜き、コネクタをつかんで取り外せるまで持ち上げます。
4. 前の図に示すように、配電盤をシステム・シャーシから持ち上げます[4]。
5. 静電気防止用マットの上に配電盤を置きます

親トピック: 配電基板(FRU)の保守

電力配分ボードを取り付ける

Oracle Database Applianceバージョン1に配電基板を取り付ける方法。

注意:

システム・シャーシに電力配分ボードを取り付けます。

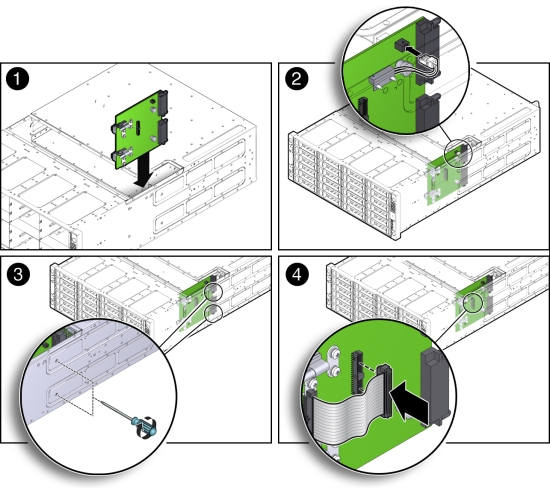

1. 次の図に示すように、配電盤を部分的にシステム[1]に降ろします。

  図A-1配電基板の取り付け

  「図A-1配電盤の設置」の説明
2. 前の図のように、シャーシ・インター・ロック・スイッチ・ケーブル[2]を再接続します。
3. 電力配分ボードとディスク・ミッドプレーン・モジュール上の2つの電源コネクタの位置を合せ、電力配分ボードをコネクタがぴったりはまるまで前方にスライドさせます。
4. 配電盤をシステムに固定するには、システムの壁にある穴を使用して、前の図に示すように2本のプラス・ネジ[3]にアクセスして締めます。
5. 前の図に示すように、配電基板リボン・ケーブル[4]を再接続します。
システムを動作状態に戻します。
1. 両方のサーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
2. 上部カバーの中央部分を取り付けます。

  上部カバーの中央部分をシステム・シャーシに固定するプラスねじを取り付けて締めます。
3. システムに両方の電源装置を取り付けます。

  「電源装置を取り付ける」を参照してください。
4. システムがラックに取り付けられていた場合は、ラックに再び取り付けます。

  手順は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
5. 電源コードをシステムに再び接続し、システムの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: 配電基板(FRU)の保守

ディスク・ミッドプレーン・モジュール(FRU)の保守

Oracle Database Applianceバージョン1でディスク・ミッドプレーン・モジュールの保守について学びます。

注意:

Oracle Database Applianceバージョン1ディスク・ミッドプレーンは、フロント・ディスク・ドライブとサーバー・ノード、フロント・インジケータ・モジュール、および配電基板(PDB)を相互接続します。

ディスク・ミッドプレーン・ボードはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

「ディスク・ミッドプレーン・モジュールの取り外し」
Oracle Database Applianceバージョン1からディスク・ミッドプレーン・モジュールを取り外す方法。
「ディスク・ミッドプレーン・モジュールの設置」
Oracle Database Applianceバージョン1にディスク・ミッドプレーン・モジュールをインストールする方法。

親トピック: FRUの保守

ディスク・ミッドプレーン・モジュールを取り外す

Oracle Database Applianceバージョン1からディスク・ミッドプレーン・モジュールを取り外す方法。

注意:

保守のためにシステムの準備をします。
1. システムの電源を切ります。

  「サーバー・ノードの停止およびシステムの電源の切断」を参照してください。
2. システムから電源コードを外します。
3. システムがラックに取り付けられている場合は取り外してください。

  システム・シャーシのラック配置の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
4. システムから両方の電源装置を取り外します。

  「電源装置を取り外す」を参照してください。
5. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
すべての前面ストレージ・ドライブを取り外します。

「ストレージ・ドライブを取り外す」を参照してください。
両方のサーバー・ノードをシステムから取り外します。

「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
システムの上部カバーの中央部分を取り外します。

「システムの上部カバーの中央部分の取外し」を参照してください。
側面カバーをシャーシに固定する2本の拘束プラスねじをゆるめ、カバーを取り外します。

側面カバーは、システムの上部カバーの中央部分の下にあります。サイド・ウォール・カバーを取り外す前に、次の図のようにシステム上部カバーの中央部分を取り外す必要があります。

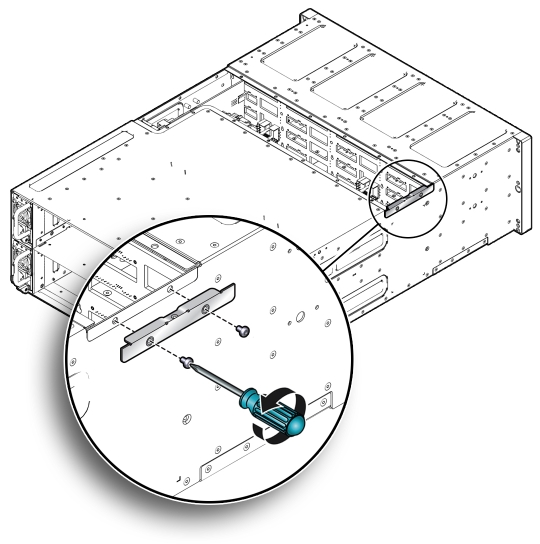

「図t4_127916.jpgの説明」
電力配分ボードを取り外します。

「電力配分ボードを取り外す」を参照してください。
ディスク・ミッドプレーン・モジュールを取り外します。
1. 2つの前面インジケータ・モジュール(FIM)ケーブル・コネクタをディスク・ミッドプレーン・モジュールから取り外す前に、それらにラベルを付けます: ディスク・ミッドプレーンの下部コネクタはSN0用で、上部コネクタはSN1用です。
2. 次の図に示すように、ディスク・ミッドプレーン・モジュール[1]から2つのFIMケーブル・コネクタを取り外します。

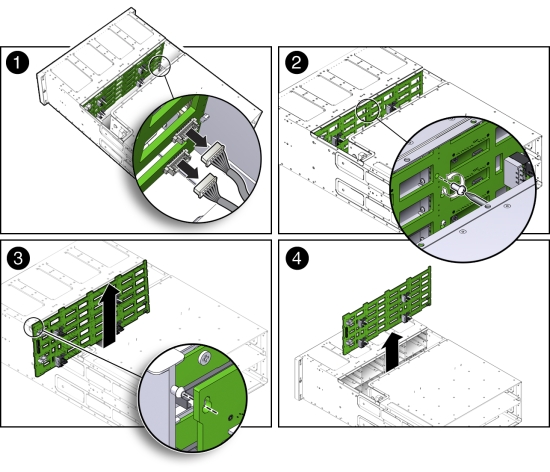

  「図t4_127900.jpgの説明」
3. 前の図に示すように、ディスク・ミッドプレーン・モジュールをディスク・ドライブ・ケージ[2]に固定しているプラス・ネジを外します。
4. ディスク・ミッドプレーン・モジュールをシステム・シャーシから取り外すには、ボードを約0.25インチ(6.35 mm)持ち上げて上の図に示すように、[3]を保持するスタンド・オフを外します。

  ボードを取り外すには、ボードの下端をディスク・ドライブ・ケージから離して、ボードの左上隅にある隔離碍子を外すことが必要になります。これで、ボードを持ち上げてシステムから取り外せるようになります。

  隔離碍子は4列あり、一番左の列に4つ、残りの各列に3つあります。
5. 前の図のように、ディスク・ミッドプレーン・モジュールを持ち上げてシステム[4]から取り出します。
6. ボードを静電気防止用マットの上に置きます。

親トピック: ディスク・ミッドプレーン・モジュール(FRU)の保守

ディスク・ミッドプレーン・モジュールを取り付ける

Oracle Database Applianceバージョン1にディスク・ミッドプレーン・モジュールをインストールする方法。

注意:

ディスク・ミッドプレーン・モジュールを取り付けます。
1. 前面インジケータ・モジュール(FIM)ケーブル・コネクタをシステムの後方にずらし、ディスク・ミッドプレーン・モジュールがそれらの上を覆わないようにします。
2. 次の図に示すように、システム・シャーシ[1]のディスク・ミッドプレーン・モジュールを下げます。

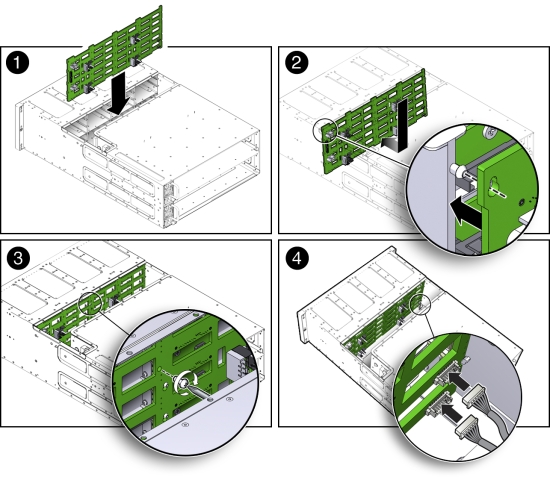

  「図t4_127901.jpgの説明」
3. ディスク・ミッドプレーン・モジュールをディスク・ドライブ・ケージに置き、上部をわずかに前方に傾けて、最上部のスタンド・オフの左側に収まるようにしてから、残りの12のスタンド・オフの上に収まるようにボードを位置決めし、前の図に示すように、スタンド・オフ[2]を係合させます。
4. ディスク・ミッドプレーン・モジュールをディスク・ドライブ・ケージに固定するには、前の図のようにプラス・ネジ[3]を取り付けます。
5. 前の図に示すように、2つのFIMケーブル・コネクタをディスク・ミッドプレーン・モジュール[4]のレセプタクルに再接続します。

  FIMコネクタが正しく接続されていることを確認します。ディスク・ミッドプレーンの下のコネクタはSN0用、上のコネクタはSN1用です。
システムに電力配分ボードを取り付けます。

「電力配分ボードを取り付ける」を参照してください。
側面カバーをシャーシ内に入れ、2本の拘束プラスねじを締めて側面カバーをシャーシに固定します。
システムの上部カバーの中央部分を取り付けます。

上部カバーの中央部分をシステム・シャーシに固定するプラスねじを取り付けて締めます。
すべての前面ストレージ・ドライブを再び取り付けます。

「ストレージ・ドライブを取り付ける」を参照してください。
両方のサーバー・ノードをシステムに取り付けます。

「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
システムを動作状態に戻します。
1. システムに両方の電源装置を取り付けます。

  「電源装置を取り付ける」を参照してください。
2. システムがラックに取り付けられていた場合は、ラックに再び取り付けます。

  手順は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
3. 電源コードをシステムに再び接続し、システムの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: ディスク・ミッドプレーン・モジュール(FRU)の保守

ディスク・ミッドプレーン・モジュールHDDケーブル(FRU)の保守

Oracle Database Applianceバージョン1のディスク・ミッドプレーン・モジュールHDDケーブルの保守について学びます。

注意:

Oracle Database Appliance Version 1 HDDケーブルは、配電基板をディスク・ミッドプレーン・モジュールに接続します。

ディスク・ミッドプレーン・モジュールHDDケーブルはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

「ディスク・ミッドプレーン・モジュールHDDケーブルの取り外し」
Oracle Database Applianceバージョン1からディスク・ミッドプレーン・モジュールのHDDケーブルを取り外す方法。
「ディスク・ミッドプレーン・モジュールHDDケーブルの設置」
ディスク・ミッドプレーン・モジュールのHDDケーブルをOracle Database Appliance Version 1に設置する方法。

親トピック: FRUの保守

ディスク・ミッドプレーン・モジュールHDDケーブルを取り外す

Oracle Database Applianceバージョン1からディスク・ミッドプレーン・モジュールのHDDケーブルを取り外す方法。

注意:

保守のためにシステムの準備をします。
1. システムの電源を切ります。

  「サーバー・ノードの停止およびシステムの電源の切断」を参照してください。
2. システムから電源コードを外します。
3. システムがラックに取り付けられている場合は取り外してください。

  手順は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
4. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
システムの上部カバーの中央部分を取り外します。

「システムの上部カバーの中央部分の取外し」を参照してください。
次の図に示すように、配電盤[1]にあるHDDリボン・ケーブル・コネクタを取り外します。

「図t4_127910.jpgの説明」
前の図のように、ディスク・ミッドプレーン・モジュール[2]にあるHDDリボン・ケーブル・コネクタを取り外します。

親トピック: ディスク・ミッドプレーン・モジュールの保守HDDケーブル(FRU)

ディスク・ミッドプレーン・モジュールHDDケーブルを取り付ける

ディスク・ミッドプレーン・モジュールのHDDケーブルをOracle Database Appliance Version 1にインストールする方法。

注意:

ディスク・ミッドプレーン・モジュール上にあるHDDリボン・ケーブル・コネクタを再び接続します[2]。
電力配分ボード上にあるHDDリボン・ケーブルを再び接続します[1]。
システムを動作状態に戻します。
1. システムの上部カバーの中央部分を取り付けます。

  上部カバーの中央部分をシステム・シャーシに固定するプラスねじを取り付けて締めます。
2. システムがラックに取り付けられていた場合は、ラックに再び取り付けます。

  手順は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
3. 電源コードをシステムに再び接続し、システムの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: ディスク・ミッドプレーン・モジュールの保守HDDケーブル(FRU)

前面インジケータ・パネル(FRU)の保守

Oracle Database Applianceバージョン1のフロント・インジケータ・パネルの修理について学びます。

注意:

Oracle Database Applianceバージョン1の前面インジケータ・パネルには、システムの前面にあるLEDとインジケータが含まれています。各サーバー・ノードには、システム・シャーシのイヤーの後ろにそれぞれの前面インジケータ・パネルがあります。

前面インジケータ・パネルはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

「前面インジケータ・パネルの取り外し」
Oracle Database Applianceバージョン1からフロント・インジケータ・パネルを削除する方法。
「フロント・インジケータ・パネルの設置」
Oracle Database Applianceバージョン1にフロント・インジケータ・パネルをインストールする方法。

親トピック: FRUの保守

前面インジケータ・パネルを取り外す

Oracle Database Applianceバージョン1からフロント・インジケータ・パネルを削除する方法。

注意:

保守のためにシステムの準備をします。
1. システム(両方のサーバー・ノード)の電源を切ります。

  「サーバー・ノードの停止およびシステムの電源の切断」を参照してください。
2. システムから電源コードを外します。
3. システムがラックに取り付けられている場合は取り外してください。

  システム・シャーシのラック配置の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
4. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
次の図に示すように、隣接するディスク・ドライブ[1]を取り外します。

マークを付けて、後から正しいドライブ・ベイに戻せるようにします。

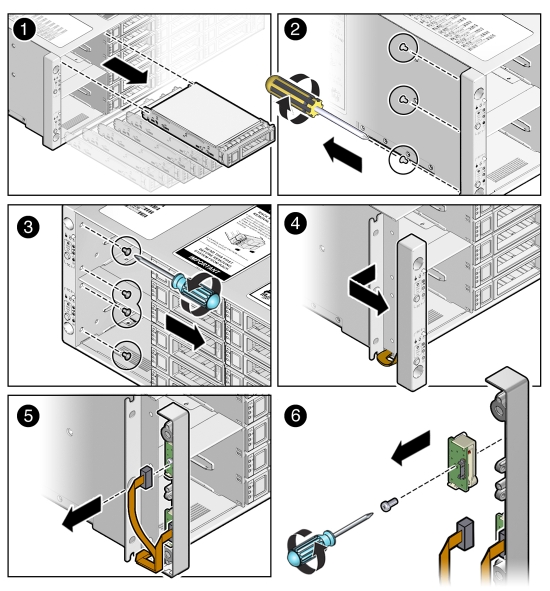

「図indpanelremove.jpgの説明」
前の図に示すように、耳のベゼルの背面[3]から3本のプラス・ネジを外します。
前の図に示すように、ドライブ・ベイ[3]の内側からさらに4本のプラス・ネジを取り外します。
前の図に示すように、耳のベゼル[4]を取り外します。

イヤー・ベゼルとインジケータ・パネルは、リボン・ケーブルに接続されたままです。
前の図に示すように、変更したいインジケータ・パネル[5]からリボン・ケーブルを外します。
前の図に示すように、インジケータ・パネルを耳ベゼル[6]に固定しているネジを外します。

正しいインジケータ・パネルを取り外してください。イヤー・ベゼルには2つのインジケータ・パネルがあります。

親トピック: 前面インジケータ・パネル(FRU)の保守

前面インジケータ・パネルを取り付ける

Oracle Database Applianceバージョン1にフロント・インジケータ・パネルをインストールする方法。

注意:

次の図に示すように、新しいインジケータ・パネルをイヤーベゼル[1]に取り付けるには、プラス・ネジを使用します。

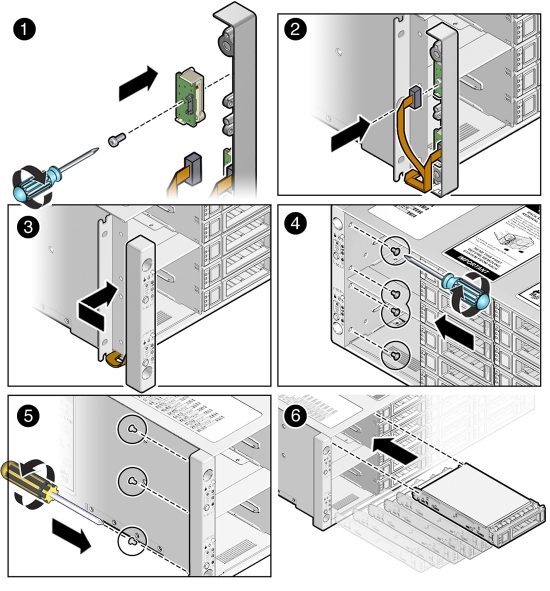

「図indpanelinstall.jpgの説明」
前の図のようにリボン・ケーブルをインジケータ・パネル[2]に接続します。
前の図のように、シャーシ[3]にイヤーベゼルを置きます。
前の図のようにドライブ・ベイ[4]の中に4本のプラス・ネジを締めます。
前の図に示すように、耳ベゼルの背面にある3本のプラス・ネジを締めます[5]。
前の図に示すように、ドライブ・ベイ[6]のディスク・ドライブを交換します。

マークを利用して、各ドライブを確実に元のベイに戻します。
システムを動作状態に戻します。
1. サーバーをラックへ再度取り付けます。

  手順は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。
2. 電源コードをシステムに再び接続し、システムの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: 前面インジケータ・パネル(FRU)の保守

サーバー・ノード・ケーブルの保守

Oracle Database Applianceバージョン1サーバー・ノード・ケーブルの保守作業を実行します。

注意:

内部サーバー・ノード・ケーブルはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

「ファン電源ケーブル(FRU)の保守」
Oracle Database Applianceバージョン1サーバー・ノードでのファン・ケーブルの保守について学びます。
「HBA PCIeカード・ケーブル(FRU)の保守」
Oracle Database Applianceバージョン1サーバー・ノードでのHBA PCIeカード・ケーブルの保守について学びます。
「SASケーブル(FRU)の保守」
Oracle Database Applianceバージョン1サーバー・ノードでのSASケーブルのサービスについて学びます。
「ブート・ディスク・バックプレーン・ケーブル(FRU)のサービス」
Oracle Database Applianceバージョン1で、ブート・ディスク・バックプレーン・ケーブルのサービスについて学んでください。

親トピック: FRUの保守

ファン電源ケーブル(FRU)の保守

Oracle Database Applianceバージョン1サーバー・ノードでのファン・ケーブルの保守について学びます。

注意:

各Oracle Database Applianceバージョン1サーバー・ノードには2つのファンがあり、各ファンには別々の電源ケーブルがあります。

注意:

「ファンの電源ケーブルを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードでファン・ケーブルを取り外す方法。
「ファン電源ケーブルの設置」
Oracle Database Applianceバージョン1サーバー・ノードにファン・ケーブルを設置する方法。

親トピック: サーバー・ノード・ケーブルのサービス

ファンの電源ケーブルを取り外す

Oracle Database Applianceバージョン1サーバー・ノードでファン・ケーブルを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
次の図に示すように、ファン電源ケーブル[1]を取り外し、サーバー・ノード[2]から取り外します。

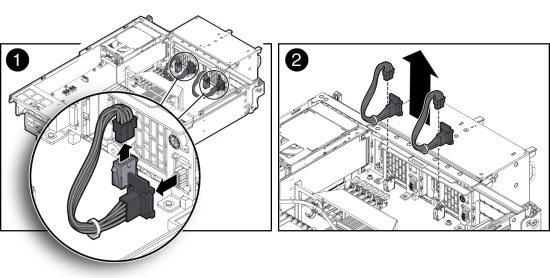

「図t4_127905.jpgの説明」

親トピック: ファン電源ケーブル(FRU)の保守

ファンの電源ケーブルを取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにファン・ケーブルを取り付ける方法。

注意:

ファンの電源ケーブルを再び接続します。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: ファン電源ケーブル(FRU)の保守

HBA PCIeカード・ケーブル(FRU)の保守

Oracle Database Applianceバージョン1サーバー・ノードでのHBA PCIeカード・ケーブルの保守について学びます。

注意:

Oracle Database Applianceバージョン1 PCIeカード・ケーブルは、内部PCIeカード、プライマリHBA、マウントPCIeカード、セカンダリHBAをマザーボードに接続するために使用されます。手順は次の項を参照してください。

PCIeカード・ケーブルはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

「PCIeカード・ケーブルをプライマリHBA PCIeカードから取り外す」
Oracle Database Applianceバージョン1サーバー・ノードで1次HBAケーブルを取り外す方法。
「PCIeカード・ケーブルをプライマリHBA PCIeカードから設置」
Oracle Database Applianceバージョン1サーバー・ノードにプライマリHBAケーブルを設置する方法。
「セカンダリHBA PCIeカードからPCIeカード・ケーブルを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードで2次HBAケーブルを取り外す方法。
「セカンダリHBA PCIeカードからPCIeカード・ケーブルを設置」
セカンダリHBAケーブルをOracle Database Applianceバージョン1サーバー・ノードにインストールする方法。

親トピック: サーバー・ノード・ケーブルのサービス

プライマリHBA PCIeカードからPCIeカード・ケーブルを取り外す

Oracle Database Applianceバージョン1サーバー・ノードで1次HBAケーブルを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
プライマリHBA PCIeカード・ケーブルを抜き、サーバー・ノードから取り外します。
1. 次の図に示すように、サーバー・ノードの前面カバーを固定している3本の緑色の非脱落型プラス・ネジを緩め、カバー[1]を取り外します。

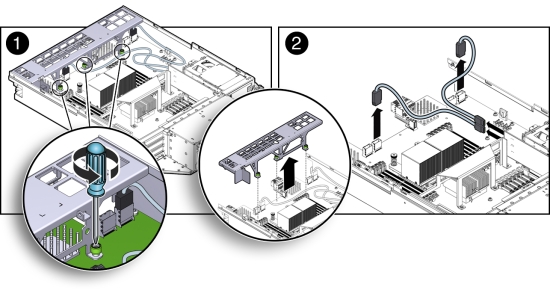

  「図t4_127906.jpgの説明」
2. 前の図のように、2本のケーブルをプライマリHBA PCIeカードから取り外し、ケーブル[2]を取り外します。

  各ケーブル・コネクタを取り外すには、コネクタを内側に押し込み、外れるよう押し下げて、引き出します。

親トピック: HBA PCIeカード・ケーブル(FRU)の保守

PCIeカード・ケーブルをプライマリHBA PCIeカードから取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにプライマリHBAケーブルをインストールする方法。

注意:

PCIeカード・ケーブルを再び接続します。
1. 2本のPCIeカード・ケーブルを、プライマリHBA PCIeカードとマザーボード上のコネクタに再び接続します[2]。

  マザーボード上には2組のコネクタがあることに注意してください。ケーブルは必ず各組の右側のコネクタ(サーバー・ノードの背面からコネクタを見て)に接続してください。
2. サーバー・ノードの前面カバーをサーバー・ノード上に置き、サーバー・ノードの前面カバーをマザーボードに固定する3本の緑色の拘束プラスねじを締めます[1]。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: HBA PCIeカード・ケーブル(FRU)の保守

セカンダリHBA PCIeカードからPCIeカード・ケーブルを取り外す

Oracle Database Applianceバージョン1サーバー・ノードで2次HBAケーブルを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
PCIeカード・ケーブルを抜き、サーバー・ノードから取り外します。

セカンダリHBA PCIeカードは、PCIeライザーの上部スロットにあります(PCIeスロット2)
1. 次の図に示すように、サーバー・ノードの前面カバーを固定している3本の緑色の非脱落型プラス・ネジを緩め、カバー[1]を取り外します。

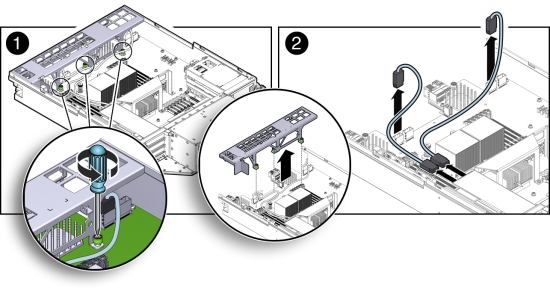

  「図t4_127907.jpgの説明」
2. 2つのセカンダリHBA PCIeカード・ケーブルを外し、前の図のようにケーブル[2]を取り外します。

  各ケーブル・コネクタを取り外すには、コネクタを内側に押し込み、外れるよう押し下げて、引き出します。

親トピック: HBA PCIeカード・ケーブル(FRU)の保守

セカンダリHBA PCIeカードからPCIeカード・ケーブルを取り付ける

セカンダリHBAケーブルをOracle Database Applianceバージョン1サーバー・ノードにインストールする方法。

注意:

PCIeカード・ケーブルを再び接続します。
1. 2本のPCIeカード・ケーブルを、セカンダリPCIeカードとマザーボード上のコネクタに再び接続します[2]。

  セカンダリHBA PCIeカードは、PCIeライザーの上部スロットにあります(PCIeスロット2)

  マザーボード上には2組のコネクタがあることに注意してください。ケーブルは必ず各組の左側のコネクタ(サーバー・ノードの背面からコネクタを見て)に接続してください。
2. サーバー・ノードの前面カバーをサーバー・ノード上に置き、サーバー・ノードの前面カバーをマザーボードに固定する3本の緑色の拘束プラスねじを締めます[1]。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: HBA PCIeカード・ケーブル(FRU)の保守

SASエキスパンダ・ケーブル(FRU)の保守

Oracle Database Applianceバージョン1サーバー・ノードでのSASケーブルのサービスについて学びます。

注意:

SASエキスパンダ・ケーブルはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

「SASケーブルを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードでSASケーブルを取り外す方法。
「SASケーブルの設置」
Oracle Database Applianceバージョン1サーバー・ノードにSASケーブルを設置する方法。

親トピック: サーバー・ノード・ケーブルのサービス

SASエキスパンダ・ケーブルを取り外す

Oracle Database Applianceバージョン1サーバー・ノードでSASケーブルを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
4. PCIeライザーを取り外します。

  「PCIeライザーをサーバー・ノードから取り外す」を参照してください。
SASエキスパンダ・ケーブルを抜き、サーバー・ノードから取り外します。
1. 次の図に示すように、サーバー・ノードの前面カバーを固定している3本の緑色の非脱落型プラス・ネジを緩め、カバー[1]を取り外します。

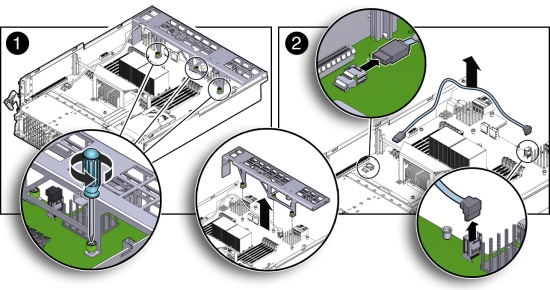

  「図t4_128655.jpgの説明」
2. マザーボードから両方のケーブル・コネクタを外し、前の図のようにケーブル[2]を取り外します。

  コネクタを内側に押し込み、外れるよう押し下げて、引き出します。

親トピック: SASケーブル(FRU)の保守

SASエキスパンダ・ケーブルを取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにSASケーブルを取り付ける方法。

注意:

この付録の情報はOracle Database Appliance X6-2/X7-2/X8-2series,やOracle Database Appliance X3-2/X4-2/X5-2には適用されません。これらのシステムの保守については、このマニュアルの前の章を参照してください。

SASエキスパンダ・ケーブルを再び接続します。
1. SASエキスパンダ・ケーブル・コネクタをマザーボードに再び接続します[2]。
2. サーバー・ノードの前面カバーをサーバー・ノード上に置き、サーバー・ノードの前面カバーをマザーボードに固定する3本の緑色の拘束プラスねじを締めます[1]。
サーバー・ノードを動作状態に戻します。
1. PCIeライザーを取り付けます。

  「PCIeライザーをサーバー・ノードに取り付ける」を参照してください。
2. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
3. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
4. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: SASケーブル(FRU)の保守

起動ディスク・バックプレーン・ケーブル(FRU)の保守

Oracle Database Applianceバージョン1で、ブート・ディスク・バックプレーン・ケーブルのサービスについて学んでください。

注意:

SASエキスパンダ・ケーブルはFRUであるため、交換できるのはOracle認定のサービス技術者のみです。

注意:

「ブート・ディスク・バックプレーン・ケーブルを取り外す」
Oracle Database Applianceバージョン1サーバー・ノードでブート・ディスク・バックプレーン・ケーブルを取り外す方法。
「ブート・ディスク・バックプレーン・ケーブルをインストール」
Oracle Database Applianceバージョン1サーバー・ノードにブート・ディスク・バックプレーン・ケーブルをインストールする方法。

親トピック: サーバー・ノード・ケーブルのサービス

起動ディスク・バックプレーン・ケーブルを取り外す

Oracle Database Applianceバージョン1サーバー・ノードでブート・ディスク・バックプレーン・ケーブルを取り外す方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
電源ケーブルとハード・ディスク・ドライブ(HDD)ケーブルを抜き、サーバー・ノードから取り外します。
1. 次の図に示すように、電源ケーブルとHDDケーブルをマザーボード[1]から外します。

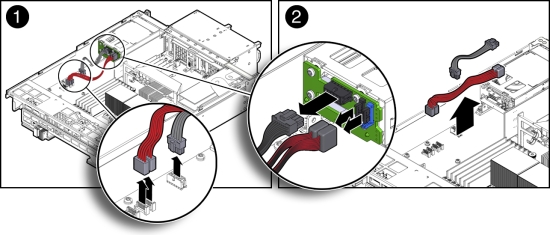

  「図t4_127908.jpgの説明」
2. 前の図に示すように、電源ケーブルとHDDケーブルをブート・ディスク・バックプレーン[2]から外します。

親トピック: ブート・ディスク・バックプレーン・ケーブル(FRU)のサービス

起動ディスク・バックプレーン・ケーブルを取り付ける

Oracle Database Applianceバージョン1サーバー・ノードにブート・ディスク・バックプレーン・ケーブルをインストールする方法。

注意:

電源ケーブルとハード・ディスク・ドライブ(HDD)ケーブルを再び接続します。
1. 電源ケーブルとHDDケーブルを起動ディスク・バックプレーンに再び接続します[2]。
2. 電源ケーブルとHDDケーブルをマザーボードに再び接続します[1]。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: ブート・ディスク・バックプレーン・ケーブル(FRU)のサービス

マザーボード・アセンブリ(FRU)の保守

Oracle Database Applianceバージョン1サーバー・ノードでのマザーボードの保守について学びます。

注意:

各Oracle Database Applianceバージョン1サーバー・ノードには、マザーボード・アセンブリがあります。マザーボードの保守の方針では、交換可能なコンポーネントをサーバー・ノードから取り外し、マザーボードが付いたままでサーバー・ノードを修理または交換のためにオラクル社に返品します。

マザーボード・アセンブリはFRUであり、オラクル社のサービス担当者に交換することができます。

注意:

次の図は、サーバー・ノードから取り外す必要のあるコンポーネントを示しています。

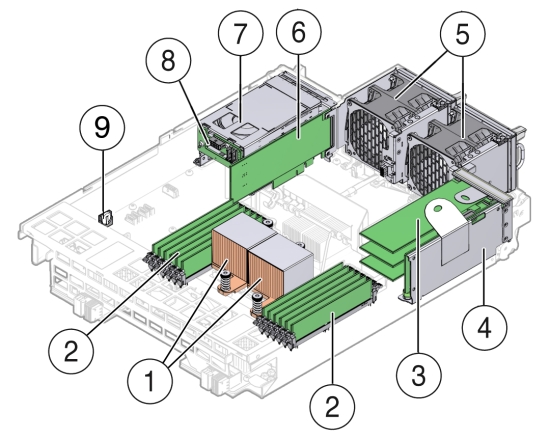

「図t4_127904.jpgの説明」

コールアウト	説明
1	CPUとヒートシンク
2	メモリー・モジュール(DIMM)
3	PCIeライザーに搭載されたPCIeカード
4	PCIeライザー
5	ファン・モジュール(2)
6	内部搭載PCIeカード
7	起動ディスク・ドライブ(2)
8	起動ディスク・ドライブ・バックプレーン
9	バッテリ

「マザーボード・アセンブリから交換可能なコンポーネントを取り外す」
Oracle Database Applianceバージョン1のマザーボード・アセンブリを交換するためにサーバー・ノードからコンポーネントを削除する方法。
「マザーボード・アセンブリに交換可能なコンポーネントを設置」
Oracle Database Applianceバージョン1のサーバー・ノードから新しいマザーボード・アセンブリにコンポーネントを設置する方法。

親トピック: FRUの保守

交換可能コンポーネントをマザーボード・アセンブリから取り外す

Oracle Database Applianceバージョン1のマザーボード・アセンブリを交換するためにサーバー・ノードからコンポーネントを削除する方法。

注意:

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
SASエキスパンダ・ケーブルを除くすべての内部ケーブルをサーバー・ノードから外します。
注意:

SASエキスパンダ・ケーブルを特定するには、「SASエキスパンダ・ケーブルを取り付ける」を参照してください。

ファン、プライマリおよびセカンダリHBA PCIeカードおよび起動ディスク・バックプレーンのケーブルを外す必要があります。
- ファンの電源ケーブル

  「ファンの電源ケーブルを取り外す」を参照してください。
- プライマリHBA PCIeカード・データのケーブル

  「プライマリHBA PCIeカードからPCIeカード・ケーブルを取り外す」を参照してください。
- セカンダリHBA PCIeカードのデータ・ケーブル

  「セカンダリHBA PCIeカードからPCIeカード・ケーブルを取り外す」を参照してください。

  注意:

  装置の損傷。 HBAデータ・ケーブルは損傷しやすい部品です。マザーボードの保守の際には、それらを必ず外して、邪魔にならないようにしてください。
- 起動ディスク・ボードのケーブル。

  「起動ディスク・バックプレーンのケーブルを取り外す」を参照してください。
サーバー・ノードから次のコンポーネントを取り外します。
- ファン・モジュール

  ファン・モジュールを取り外します。
- 起動ディスク・ドライブ

  起動ドライブを取り外します。
- 起動ディスク・ドライブ・バックプレーン

  起動ディスク・バックプレーンを取り外します。
- メモリー・モジュール(DIMM)

  障害のあるDIMMを取り外す
- PCIeライザーと取り付けられたPCIeカード

  PCIeライザーをサーバー・ノードから取り外します。
- CPU

  プロセッサ(CPU)を取り外す
- 内部プライマリHBA PCIeカード

  プライマリHBA PCIeカードをマザーボードから取り外す
- バッテリ

  バッテリを取り外す

親トピック: マザーボード・アセンブリ(FRU)の保守

交換可能コンポーネントをマザーボード・アセンブリに取り付ける

Oracle Database Applianceバージョン1のサーバー・ノードから新しいマザーボード・アセンブリにコンポーネントをインストールする方法。

注意:

静電気除去リスト・ストラップを着用します。

「静電放電および静電防止対策の実行」を参照してください。
サーバー・ノードに次のコンポーネントを取り付けます。
- ファン・モジュール

  「ファン・モジュールを取り付ける」を参照してください。
- 起動ディスク・ドライブ

  「起動ドライブを取り付ける」を参照してください。
- メモリー・モジュール(DIMM)

  「DIMMを取り付ける」を参照します。
- PCIeライザーと取り付けられたPCIeカード

  「PCIeライザーをサーバー・ノードに取り付ける」を参照してください。
- CPU

  「プロセッサ(CPU)を取り付ける」を参照してください。
- 内部プライマリHBA PCIeカード

  「プライマリHBA PCIeカードをマザーボードに取り付ける」を参照してください。
次のケーブルを再び接続し、取り付けます。
- ファン・モジュールの電源ケーブル。

  「ファンの電源ケーブル(FRU)の保守」を参照してください。
- 内部PCIeカードのデータ・ケーブル。

  「PCIeカード・ケーブル(FRU)の保守」を参照してください。

  注意:

  装置の損傷。ディスク・ドライブのデータ・ケーブルは損傷しやすい部品です。注意深く扱ってください。
- 起動ディスク・バックプレーン・ケーブル。

  「起動ディスク・バックプレーン・ケーブル(FRU)の保守」を参照してください。
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. PCIeライザーに取り付けられているPCIeカードのすべての外部データ・ケーブルを再び接続します。
4. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

親トピック: マザーボード・アセンブリ(FRU)の保守

アプライアンスを操作に戻す

サービス後にOracle Database Applianceバージョン1を操作に戻すためのタスクを実行します。

注意:

このセクションでは、サービス後にOracle Database Applianceバージョン1を操作に戻す方法について説明します。

「サーバー・ノードのトップ・カバーの設置」
Oracle Database Applianceバージョン・サーバー・ノードのトップ・カバーを交換する方法について学びます。
「システム・シャーシへのサーバー・ノードのインストール」
シャーシにOracle Database Applianceバージョン1サーバー・ノードをインストールする方法を学びます。
「Oracle Database Applianceバージョン1の電源投入」
Oracle Database Applianceバージョン1の電源投入について学びます。

親トピック: Oracle Database Applianceバージョン1のサービス

サーバー・ノードの上部カバーの取付け

Oracle Database Applianceバージョン・サーバー・ノードのトップ・カバーを交換する方法について学びます。

注意:

危険電圧が存在します。上部カバーを外したままシステムを稼働させないでください。

注意:

装置の損傷。システムを起動する前に、上部カバーを適切に取り付けてください。

Oracle Database Applianceバージョン1サーバー・ノードからトップ・カバーを取り外した場合は、次の手順を実行して交換します。

「サーバー・ノードのトップ・カバーをインストール」
Oracle Database Applianceバージョン1サーバー・ノードのトップ・カバーのインストール方法。

親トピック: アプライアンスを操作に戻す

サーバー・ノードの上部カバーを取り付ける

Oracle Database Applianceバージョン1サーバー・ノードのトップ・カバーのインストール方法。

注意:

次の図に示すように、サーバー・ノード[1]の上にトップ・カバーを置きます。

カバーはシャーシの前面に0.5インチ(12.7 mm)だけぶら下がっていて、カバーの下側にある6つのスタンド・オフ(両側に3つずつ)は、シャーシの側壁の上部にあるスロットにはめ込まなければなりません。

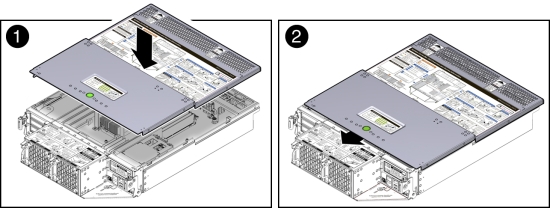

「図t4_127912.jpgの説明」
前の図に示すように、上部カバーをサーバー・ノードの後部に向かってスライドさせて[2]の位置に合わせます。

親トピック: サーバー・ノードのトップ・カバーの取り付け

サーバー・ノードのシステム・シャーシへの取付け

シャーシにOracle Database Applianceバージョン1サーバー・ノードをインストールする方法を学びます。

注意:

Oracle Database Applianceバージョン1からサーバー・ノードを削除した場合は、次の手順を実行して再インストールします。

「サーバー・ノードをシステム・シャーシにインストール」
Oracle Database Applianceバージョン1シャーシにサーバー・ノードをインストールする方法。

親トピック: アプライアンスを操作に戻す

サーバー・ノードをシステム・シャーシに取り付ける

Oracle Database Applianceバージョン1シャーシにサーバー・ノードをインストールする方法。

注意:

サーバー・ノードFRUの新しいサーバー・ノードとの交換は、Oracle認定サービス技術者が実行する必要のあるサービス・アクティビティです。顧客は、サーバー・ノード内の他の顧客保守可能コンポーネントの保守を行うために、サーバー・ノードを取り外すことができます。

システム・シャーシにサーバー・ノードを取り付ける前に、サーバー・ノードの背面上の両方のリリース・ラッチが開いた位置にあることを確認します。
次の図に示すように、サーバー・ノードがリリース・ラッチがシャーシに接触して噛み合うのに十分に近づくまで、サーバー・ノードをシステム・シャーシの背面にスライドさせます[1]。

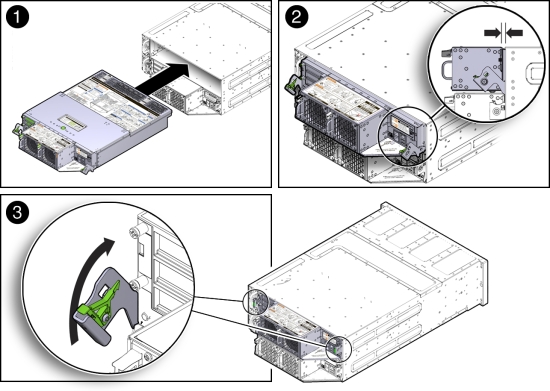

「図t4_127913.jpgの説明」
システム・シャーシにサーバー・ノードを再配置するには、前の図に示すように、サーバー・ノードの両側にある両方のリリース・ラッチを把握し、同時に上に押して閉じ位置[3]にします。

注意:

装置の損傷。システム・シャーシにサーバー・ノードを元通りはめるには、この手順にあるように必ずリリース・ラッチを使用します。そのようにしないと、サーバー・ノードの前面のコネクタやディスク・ミッドプレーン・モジュールのコネクタを損傷することがあります。
サーバー・シャーシをラックへ再度取り付けます。

「Oracle Database Applianceオーナー・ガイド」のOracle Database Applianceバージョン1をラックに挿入するに記載されている手順に従ってください。

親トピック: システム・シャーシへのサーバー・ノードの設置

Oracle Database Applianceバージョン1の電源投入

Oracle Database Applianceバージョン1の電源投入について学びます。

注意:

各サーバー・ノードは、別々に電源が入ります。

注意:

Oracle ILOMを使用してサーバー・ノードの電源を入れる場合、『Oracle Database Applianceスタート・ガイド』に説明されている初期構成を実行していることを確認してください。

「Oracle Database Applianceバージョン1の電源投入」
Oracle Database Applianceバージョン1の電源を入れる方法。

親トピック: アプライアンスを操作に戻す

Oracle Database Applianceバージョン1の電源投入

Oracle Database Applianceバージョン1の電源を入れる方法。

注意:

保守されたサーバー・ノードの背面にある電源装置に電源コードが接続されていることを確認します。

接続すると、サーバー・ノードはスタンバイ電源状態になります。サーバー・ノードのフロント・パネルのSPステータスLEDが緑色に点灯して、ゆっくりとした点滅から常時点灯になります。サーバー・ノードのフロント・パネルの電源/OK LEDが緑色に点灯して、スタンバイの点滅になります。電源コードを差し込んでからLEDがスタンバイの点滅になるまで約5分かかります。

SPステータスLEDと電源/OK LEDのロケーションについては、「Oracle Database Applianceバージョン1ステータス・インジケータ」を参照してください。

スタンバイ電源状態は、サーバー・ノードのサービス・プロセッサはアクティブだが、サーバー・ノード・ホストの電源は切れていることを示しています。
次のいずれかの手順を実行してサーバー・ノードの電源をオンにします:

注意:

アプライアンスを停止せずに1つのサーバー・ノードの電源を切断した場合、そのサーバー・ノードに対してのみこのステップを実行します。アプライアンスを完全に停止した場合、両方のサーバー・ノードに対してこのステップを実行します。
- サーバー・ノードの電源ボタンを使用: 次の図に示すように、前面パネル[1]の窪んだ電源ボタンを瞬間的に押して離します。

  「図t4_127868.jpgの説明」

  サーバー・ノードでは、緑色の電源/OK LED (前の図の[2]を参照)が点滅し、サーバー・ノードが動作している間は点灯し続けます。
- Oracle ILOM Webインタフェースの使用:
  1. ブラウザを開き、ブラウザのアドレス・フィールドにサーバー・ノードのサービス・プロセッサIPアドレスを入力します。
  2. ログイン・ページで、ユーザー名(アカウントにはReset and Host Control (r)権限が必要)とパスワードを入力し、「Log In」ボタンをクリックします。
  3. 「Remote Power Control」に移動し、「Select Action」リスト・ボックスから「Power On」を選択して「Save」および「OK」をクリックします。

    各サーバー・ノードでは、サーバー・ノードの起動中には緑色の電源/OK LED [2]が点滅し、サーバー・ノードが動作状態のときには点灯し続けます。
- Oracle ILOM CLIの使用:
  1. sshクライアントを使用してOracle ILOMにログインします。次のように入力します。

    $ ssh username@sp_ip_address

    usernameはReset and Host Control (r)権限を持つユーザー・アカウント名、sp_ip_addressはサーバー・ノード・サービス・プロセッサのIPアドレスです。
  2. プロンプトが表示されたら、ユーザー・アカウントのパスワードを入力します。
  3. 次のコマンドを入力して、サーバー・ノードの電源を入れます。

    -> start /SYS

    各サーバー・ノードでは、サーバー・ノードの起動中には緑色の電源/OK LED [2]が点滅し、サーバー・ノードが動作状態のときには点灯し続けます。

親トピック: Oracle Database Applianceバージョン1の電源投入

サーバー・ノードの基本入出力システム(BIOS)

Oracle Database Applianceバージョン1 BIOSについて学びます。

注意:

このセクションでは、Oracle Database Applianceバージョン1 BIOSユーティリティについて説明します。

すべての設定は、起動時に最適のデフォルト値に設定されています。

注意:

システムBIOS設定を構成しないでください。これはOracle Database Applianceパッチ・ソフトウェアにより実行されます。 BIOS設定の構成は、Oracleサービスから指示された場合にのみ必要になることがあります。

「BIOSの起動と設定」
Oracle Database Applianceバージョン1のブート・アップ中にBIOSで実行される電源投入シーケンスとテストについて学びます。
「サーバー・ノードCMOS NVRAMのクリア」
Oracle Database Applianceバージョン1サーバー・ノードのCMOS消去について学びます。
「イーサネット・ポートの名前と起動順序」
Oracle Database Applianceバージョン1のイーサネット・ポートの命名と起動順序について学びます。
「TPMのサポートの構成」
Oracle Database Applianceバージョン1サーバー・ノードのトラステッド・プラットフォーム・モジュールについて学んでください。
「SP LAN設定の構成」
Oracle Database Applianceバージョン1サーバー・ノードのサービス・プロセッサLAN設定の構成について学んでください。
「BIOSでのオプションROM設定の構成」
Oracle Database Applianceバージョン1サーバー・ノードのオプションROMの構成について学んでください。
「BIOS設定ユーティリティのホット・キー」
Oracle Database Applianceバージョン1のBIOS設定ホット・キーについて学びます。
「BIOS設定ユーティリティ・メニューへのアクセス」
Oracle Database Applianceバージョン1サーバー・ノードのBIOS設定にアクセスする方法を学びます。
「BIOS設定ユーティリティの画面」
Oracle Database Applianceバージョン1サーバー・ノードのBIOS設定ユーティリティ画面について学びます。

親トピック: Oracle Database Applianceバージョン1のサービス

BIOSの起動および設定

Oracle Database Applianceバージョン1のブート・アップ中にBIOSで実行される電源投入シーケンスとテストについて学びます。

注意:

「デフォルトのBIOSパワー・オン・セルフ・テスト(POST)イベント」
Oracle Database Applianceバージョン1のデフォルトPOSTイベントについて学びます。
「BIOS POST F1およびF2エラー」
Oracle Database Applianceバージョン1のPOST F1およびF2エラーについて学びます。
「BIOS POSTメモリー・テストのしくみ」
Oracle Database Applianceバージョン1のPOSTメモリー・テストについて学んでください。

親トピック: サーバー・ノード基本入出力システム(BIOS)

デフォルトのBIOS電源投入時自己診断テスト(POST)のイベント

Oracle Database Applianceバージョン1のデフォルトPOSTイベントについて学びます。

注意:

Oracle Database Applianceバージョン1サーバー・ノード(システム・コントローラとも呼ばれます)が起動すると、BIOSは、ハードウェアをチェックして、すべてのコンポーネントが正しく機能していることを確認するための電源投入時セルフ・テストを実行します。次の表では、BIOS POST中に発生する可能性のあるイベントを示し、これらのイベントによりホストの電源投入が妨げられるかどうかを明示しています。

イベント	原因	ホスト上で起動続行
ユーザー・パスワード違反	パスワードの入力に3回失敗しました。	いいえ
設定パスワード違反	パスワードの入力に3回失敗しました。	いいえ
修正可能なECC	メモリーの修正可能なECC (エラー修正コード)エラーが検出されました。	該当せず
修正不可能なECC	メモリーの修正不可能なECCエラーが検出されました。	該当せず
システム・メモリーなし	システム内で物理メモリーが検出されませんでした	いいえ
使用可能なシステム・メモリーなし	取り付けられているすべてのメモリーに、回復不能な障害が発生しました。	いいえ
ハード・ディスク・コントローラの障害	ディスク・コントローラが見つかりません。	はい
キーボードの障害	キーボードを初期化できません。	はい
起動メディアの障害	取外し可能な起動メディアが見つかりません。	はい
ビデオ・デバイスなし	ビデオ・コントローラが見つかりません。	いいえ
ファームウェア(BIOS) ROMの破損	BIOSチェックサムに失敗し、起動ブロックは破損していません。	いいえ
システムの再起動	システム起動が開始されました。	はい
ハード・リセットによる起動	ハード・リセットにより起動プロセスが開始されました。	はい
メモリーの初期化	メモリー・サイジングが発生中です。システム・ファームウェアの進捗	該当せず
プライマリ・プロセッサの初期化	プライマリCPUの初期化システム・ファームウェアの進捗	該当せず
ウォーム・リセットによる起動	ウォーム・リセットにより起動プロセスが開始されます。	該当せず
埋込みコントローラの管理	管理コントローラの初期化	該当せず
セカンダリ・プロセッサの初期化	セカンダリCPUの初期化のアサートシステム・ファームウェアの進捗	該当せず
ビデオの初期化	BIOSによりキーボードが初期化されるとき	該当せず
キーボード・コントローラの初期化	BIOSによりキーボードが初期化されるとき	該当せず
オプションROMの初期化	BIOSによりオプションROMが初期化されました。システム・ファームウェアの進捗	該当せず
オプションROMの領域の枯渇	BIOSでは、起動を妨げているデバイスからオプションROM (通常はプラグイン・カード・ドライバ)をメモリーにインストールできませんでした	はい
ユーザーがシステム設定を開始	ユーザーがBIOS設定ユーティリティへのアクセスを開始しました。システム・ファームウェアの進捗	該当せず
ユーザーがOSへの起動を開始	システム起動が開始されました。システム・ファームウェアの進捗	該当せず
起動可能なメディアなし	起動するためのメディアがありません。	いいえ
PXEサーバーが未発見	起動エラー - PXEサーバーが見つかりません。 [F12]キーが押されましたが、BIOSによるPXEサーバーからの起動は失敗しました。	いいえ。BIOSは次の起動デバイスを試行します。
ACPI電力状態	ソフトオフ電力が適用されました。	該当せず

親トピック: BIOSの起動と設定

BIOS POST F1およびF2エラー

Oracle Database Applianceバージョン1のPOST F1およびF2エラーについて学びます。

注意:

各Oracle Database Applianceバージョン1パワーオン・セルフテスト(POST)診断は、特定のハードウェア・コンポーネントの障害を検出するために設計された低レベルのテストです。 POST診断によりF1またはF2エラーが明らかになった場合、通常、そのエラーに関する次の情報が報告されます。

検出されたエラーのタイプ
エラーが発生した時刻または場所

次の表は、POST診断中に表示される可能性のあるいくつかのF1およびF2エラー・メッセージを、報告されたエラーの考えられる解決方法の手順とともに示しています。

BIOS POSTエラー・メッセージ	エラー・タイプ	解決方法
Uncorrectable Error Detected on Last Boot:IOH(0) Protocol Error (Please Check SP Log for more Details)	IOHエラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。
Uncorrectable Error Detected on Last Boot:IOH(0) QPI [x] Error (Please Check SP Log for more Details)	IOHエラー	[F1]を押して続行します。詳細は、障害管理機能およびOracle ILOMのSPイベント・ログを確認してください。ここでQPI [x]はQPIリンク0の場合は0、QPIリンク1の場合は1になります。
Uncorrectable Error Detected on Last Boot:IOH(0) PCI-E [x] Error (Please Check SP Log for more Details)	IOHエラー	[F1]を押して続行します。詳細は、障害管理機能およびOracle ILOMのSPイベント・ログを確認してください。 PCI-E [x]ポート番号は、IOHのPCIルート・ポートに応じて1〜10の範囲で指定できます。
Uncorrectable Error Detected on Last Boot:IOH(0) ESI Error (Please Check SP Log for more Details)	IOHエラー	[F1]を押して続行します。詳細は、障害管理機能およびOracle ILOMのSPイベント・ログを確認してください。
Uncorrectable Error Detected on Last Boot:IOH(0) Thermal Error (Please Check SP Log for more Details)	IOHエラー	[F1]を押して続行します。詳細は、障害管理機能およびOracle ILOMのSPイベント・ログを確認してください。
Uncorrectable Error Detected on Last Boot:IOH(0) DMA Error (Please Check SP Log for more Details)	IOHエラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。
Uncorrectable Error Detected on Last Boot:IOH(0) Miscellaneous Error (Please Check SP Log for more Details)	IOHエラー	[F1]を押して続行します。詳細は、障害管理機能およびOracle ILOMのSPイベント・ログを確認してください。
Uncorrectable Error Detected on Last Boot:IOH(0) VTd Error (Please Check SP Log for more Details)	IOHエラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。
BMC Not Responding	Oracle ILOMエラー	[F1]を押して続行します。このエラー・メッセージは、SP/BIOS通信中に内部エラーが発生した場合に表示されることがあります。このエラーは、SPの再起動が必要になる可能性があります。
Primary Slave Hard Disk Error Primary Master Hard Disk Error Secondary Master Hard Disk Error Secondary Slave Hard Disk Error これらのエラー・メッセージは、Oracle Database Applianceではサポートされていません。	IDE/ATAPIエラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。これらのタイプのエラー・メッセージは、BIOSがPOSTでIDE/ATAPIデバイスを構成しようとしているときに表示されます。
Timer Error	8254タイム・エラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。このタイプのエラーは、通常、8254タイマーのチャネル2のカウント・レジスタをプログラム中にエラーを示します。これは、システム・ハードウェアに問題があることを示している可能性があります。
RAM R/W test failed	メモリー・テストの失敗	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。このタイプのエラーは、通常、RAM読み取り/書き込みテストが失敗したことを示します。
KBC BAT Test failed	キーボード・コントローラ基本保証テスト・エラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。キーボード・コントローラのBATテストに失敗しました。このエラーは、キーボード・コントローラの初期化の問題を示している可能性があります。
Display memory test failed	ビデオ・ディスプレイ・エラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。
CMOS Battery Low	CMOSバッテリ・エラー	[F2]を押して、BIOS設定ユーティリティに入り、システムのデフォルト値をロードします。詳細は、Oracle ILOMのSPイベント・ログを確認してください。必要な場合、CMOSバッテリを交換します。
CMOS Checksum Bad CMOS Date/Time Not Set	CMOSエラー	[F2]を押して、BIOS設定ユーティリティに入り、システムのデフォルト値をロードします。詳細は、Oracle ILOMのSPイベント・ログを確認してください。
Password check failed	パスワード・チェック・エラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。このタイプのエラーは、入力されたパスワードがBIOS Setup Utilityで指定されたパスワードと一致しないことを示します。この状態は、スーパーバイザとユーザーの両方のパスワード検証に対して発生する可能性があります。
Keyboard/Interface Error	キーボード・コントローラ・エラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。このタイプのエラーは、キーボード・コントローラに障害が発生したことを示します。このエラーは、システム・ハードウェアの問題を示している可能性があります。
S.M.A.R.T error on the drive	S.M.A.R.Tデバイス・エラー	[F1]を押して続行します。詳細は、Oracle ILOMのSPイベント・ログを確認してください。自己モニタリング、分析、およびレポート技術(S.M.A.R.T.)の失敗メッセージは、ストレージ・デバイスを交換する必要があることを示している場合があります。

親トピック: BIOSの起動と設定

BIOS POSTメモリー・テストの機能

Oracle Database Applianceバージョン1のPOSTメモリー・テストについて学んでください。

注意:

Oracle Database Applianceバージョン1 BIOS POSTメモリー・テストは、次のように実行されます:

DRAMの最初のメガバイトがBIOSによってテストされてから、BIOSコードがROMからDRAMにコピーされます。
DRAMから出た後、BIOSでは簡単なメモリー・テストが実行されます(パターン55aa55aaですべての位置の書込み/読取りが実行されます)。

注意:

簡単なメモリー・テストは、「Boot Settings Configuration」画面からクイック起動ができない場合にのみ実行されます。クイック起動を有効にすると、BIOSではメモリー・テストが省略されます。
BIOSにより、修正可能および修正不可能の両方のエラーについてメモリー・コントローラに対してポーリングが行われ、それらのエラーがSPに記録されます。

親トピック: BIOSの起動と設定

サーバー・ノードのCMOS NVRAMの消去

Oracle Database Applianceバージョン1サーバー・ノードのCMOS消去について学びます。

注意:

Oracle Database Applianceバージョン1サーバー・ノードのマザーボード上のCLR CMOSボタンを押して、CMOS NVRAMをクリアすることができます。この操作により、BIOSがデフォルト値に設定され、BIOSのユーザー・パスワードとスーパーバイザ・パスワードが消去されます。

BIOS設定ユーティリティからBIOSパスワードを設定またはリセットすることもできます。詳細は、「BIOS「Security」メニュー画面」を参照してください。

注意:

データ損失。 Oracle Serviceから指示されないかぎり、この手順を実行しないでください。

「CLR CMOSボタンを使用してBIOSパスワードをリセットし、CMOS NVRAMを消去」
Oracle Database Applianceバージョン1サーバー・ノードでCMOSをクリアする方法。

親トピック: サーバー・ノード基本入出力システム(BIOS)

CLR CMOSボタンを使用してBIOSパスワードをリセットしCMOS NVRAMを消去する

Oracle Database Applianceバージョン1サーバー・ノードでCMOSをクリアする方法。

注意:

サーバー・ノードのCMOS消去は、Oracle資格のあるサービス技術員が実行する必要のあるサービス・アクティビティです。顧客は、Oracle Serviceによって指示された場合は手順を実行することができます。

保守のためにサーバー・ノードを準備します。
1. 静電気除去リスト・ストラップを着用します。

  「静電放電および静電防止対策の実行」を参照してください。
2. サーバー・ノードをシステムから取り外します。

  サーバー・ノードをシステムから取り外すと、サーバー・ノードの電源は切れます。「システム・シャーシからのサーバー・ノードの取外し」を参照してください。
3. サーバー・ノードの上部カバーを取り外します。

  「サーバー・ノードの上部カバーの取外し」を参照してください。
スタイラスを使用して、次の図に示すようにCLR CMOSボタンを押して離します。

「図t4_127911.jpgの説明」
サーバー・ノードを動作状態に戻します。
1. サーバー・ノードの上部カバーを取り付けます。

  「サーバー・ノードの上部カバーの取付け」を参照してください。
2. サーバー・ノードをシステムに取り付けます。

  「サーバー・ノードのシステム・シャーシへの取付け」を参照してください。
3. サーバー・ノードの電源を入れます。

  「Oracle Database Applianceバージョン1の電源投入」を参照してください。

  サーバー・ノードの電源を入れて起動するときに、NVRAMが消去されたことを示すメッセージが表示されます。

  BIOSパスワードを含め、CMOS NVRAMは消去されてデフォルト状態にリセットされます。

  BIOSパスワードのデフォルト状態とは、パスワードが不要な状態です。 BIOSパスワードを設定するには、「BIOS「Security」メニュー画面」を参照してください。
サーバー・ノードで電源/OK LEDが点灯していることを確認します。

親トピック: サーバー・ノードCMOS NVRAMのクリア

イーサネット・ポートの命名および起動順序

Oracle Database Applianceバージョン1のイーサネット・ポートの命名と起動順序について学びます。

注意:

各Oracle Database Applianceバージョン1サーバー・ノードは、シャーシの背面にある2つの10/100/1000Base-Tギガビット・イーサネット・ポートをサポートしています。ポートの位置は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。

イーサネット・インタフェースのデバイスの命名は、異なるインタフェースやオペレーティング・システムにより様々に報告されます。各インタフェースで使用される物理(BIOS)および論理(オペレーティング・システム)の命名規則は、次の表を参照してください。

インタフェース	NET0	NET1
BIOS	NET0	NET1
Oracle Linux	eth0	eth1

起動時にBIOSによってイーサネット・ポートが検出される順序と、それらのポートを制御する対応ドライブは次のとおりです。

NET 0 (INTEL NIC 0)
NET 1 (INTEL NIC 1)

親トピック: サーバー・ノード基本入出力システム(BIOS)

TPMのサポートの構成

Oracle Database Applianceバージョン1サーバー・ノードのトラステッド・プラットフォーム・モジュールについて学んでください。

注意:

Oracle Database Applianceバージョン1 TPM(Trusted Platform Module)機能セットを使用する場合は、この機能をサポートするようにサーバー・ノードを構成する必要があります。

TPMを使用すれば、サーバー・ノードでTPMセキュリティ・ハードウェアを管理できます。この機能の実装の詳細は、トラステッド・プラットフォーム・モジュール管理のドキュメントを参照してください。

「BIOSでのTPMサポートの構成」
Oracle Database Applianceバージョン1サーバー・ノードでTPMを構成する方法。

親トピック: サーバー・ノード基本入出力システム(BIOS)

BIOSでTPMサポートを構成する

Oracle Database Applianceバージョン1サーバー・ノードでTPMを構成する方法。

注意:

BIOS設定ユーティリティのメニューにアクセスします。

手順は、「BIOS設定ユーティリティのメニューへのアクセス」を参照してください。

BIOSが起動すると、メインのBIOS設定ユーティリティのトップレベルの「System Overview」画面が表示されます。例については、次の図を参照してください:

「図figc-2.jpgの説明」
「BIOS Setup Utility」画面で、「Advanced」メニュー・オプションを選択します。

「Advanced Settings」画面が表示されます。例については、次の図を参照してください:

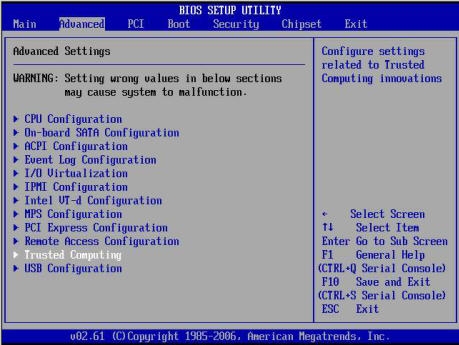

「図advance_trusted_com.jpgの説明」
「Advanced Settings」画面で、「Trusted Computing」を選択し、[Enter]を押します。

「Trusted Computing」画面が表示されます。例については、次の図を参照してください:

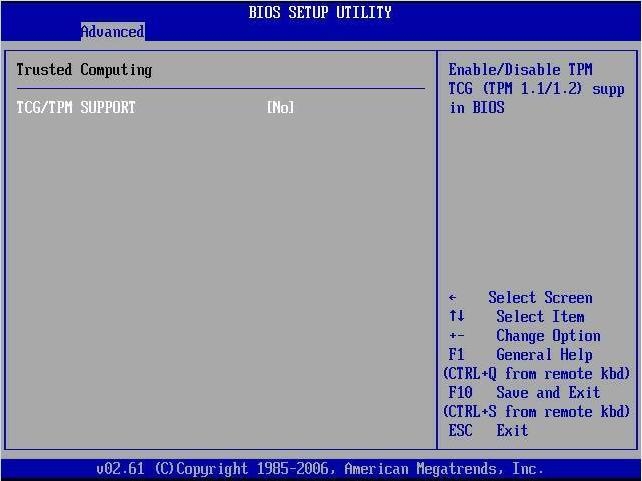

「図screen2-tcg_tpm_support.jpgの説明」
「Trusted Computing」画面で、「TCG/TPM support」を選択します。

ポップアップ・ダイアログ・ボックスが表示されます。
ポップアップ・ダイアログ・ボックスで、「TCG/TPM support」オプションを「Yes」に設定し、「OK」をクリックします。

注意:

前述のダイアログで「TCG/TPM Suppor」がすでに「Yes」に設定されていた場合も、すべてのTPM構成要件を満たすことができるように、操作を続行してこの手順の残りのステップを完了してください。

更新された「Trusted Computing」ダイアログが表示され、「TCG/TPM support」の設定が「Yes」に変更されたことを示します。例については、次の図を参照してください:

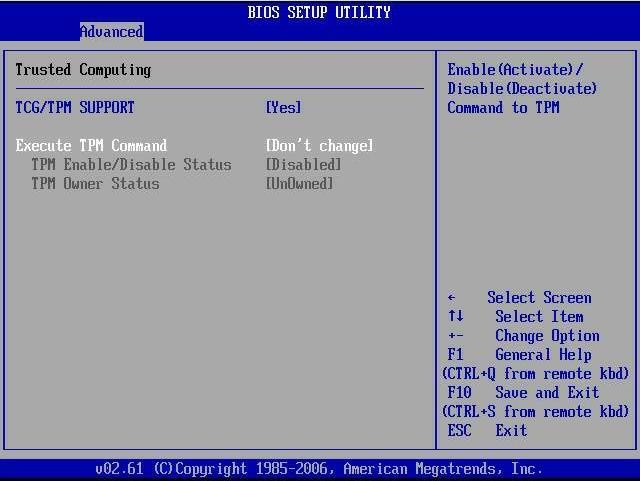

「図screen3-tcg-tpm_support-yes.jpgの説明」

注意:

この画面では、「Execute TPM Command」がデフォルトの「Don't Change」に設定されています。
「Trusted Computing」画面で、「Execute TPM Command」オプションの設定を選択します。

ポップアップ・ダイアログ・ボックスが表示されます。
ポップアップ・ダイアログ・ボックスで、「Execute TPM Command」オプションを「Enabled」に設定し、「OK」をクリックします。

更新された「Trusted Computing」画面が表示され、「Execute TPM Command」設定が「Enabled」に変更されたことを示します。例については、次の図を参照してください:

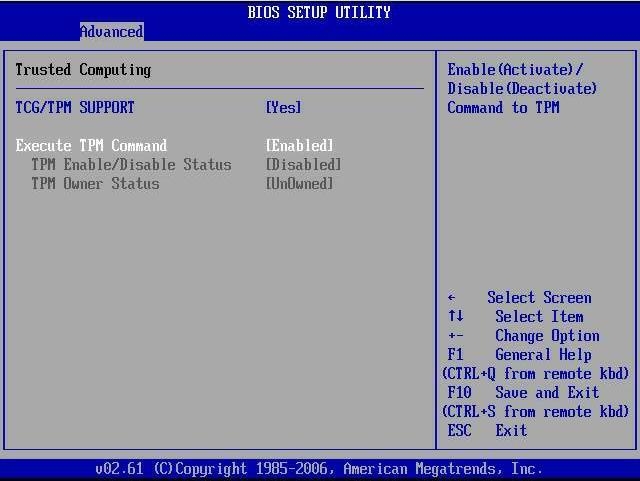

「図screen4-tcg-tpm_support-enabled.jpgの説明」
[F10]キーを押して変更を保存し、BIOS設定ユーティリティを終了します。
TPMサポートが構成されたことを確認するには、次のようにします。
1. サーバー・ノードを再起動します。
2. BIOS設定ユーティリティに入るには、システムが電源投入時自己診断テスト(POST)を実行している間に[F2]キーを押します。

  BIOSが起動すると、メインのBIOS設定ユーティリティのトップレベルの画面が表示されます。
3. 「Advanced」、「Trusted Computing」の順に選択し、[Enter]を押します。

  更新された「Trusted Computing」画面が表示されます。

  TCG/TPMサポート設定がYesに設定され、TPM有効/無効ステータスがEnabledに設定されていることを確認します。例については、次の図を参照してください:

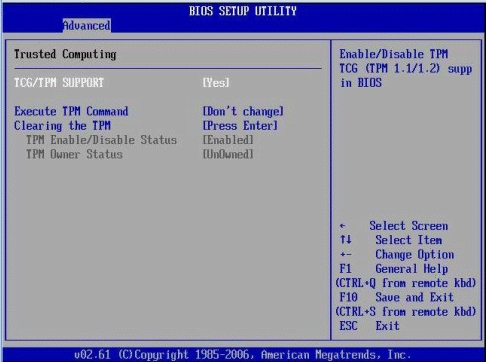

  「図screen5-tpm_configured.jpgの説明」
[F10]キーを押して、BIOS設定ユーティリティを終了します。

これでTPM構成は完了しました。

親トピック: TPMのサポートの構成

SP LAN設定の構成

Oracle Database Applianceバージョン1サーバー・ノードのサービス・プロセッサLAN設定の構成について学んでください。

注意:

IPMI LAN構成メニューのBIOS Setup Utilityから、Oracle Database Applianceバージョン1サーバー・ノードSPのIPアドレスを割り当てることができます。または、Oracle ILOMを使用してSPのLAN設定を指定することもできます。 Oracle ILOMでIPアドレスを設定する手順は、Oracle Integrated Lights Out Manager (Oracle ILOM) 3.0ドキュメント・コレクションを参照してください。

「SPのLAN設定を構成」
Oracle Database Applianceバージョン1サーバー・ノードでSP LAN設定を構成する方法。

親トピック: サーバー・ノード基本入出力システム(BIOS)

SPのLAN設定を構成する

Oracle Database Applianceバージョン1サーバー・ノードでSP LAN設定を構成する方法。

注意:

BIOS設定ユーティリティのメニューにアクセスします。

手順は、「BIOS設定ユーティリティのメニューへのアクセス」を参照してください。
BIOS設定ユーティリティのメニューで、矢印キー(または[Tab]キー)を使用して、「Advanced」メニューに移動します。
「Advanced」メニューで、「IPMI Configuration」を選択します。
「IPMI Configuration」メニューで、「LAN Configuration」を選択します。

「LAN Configuration」画面が表示されます。
「LAN Configuration」画面で、矢印キーを使用して適切なLAN構成設定を選択し、指定します。例については、次の図を参照してください。

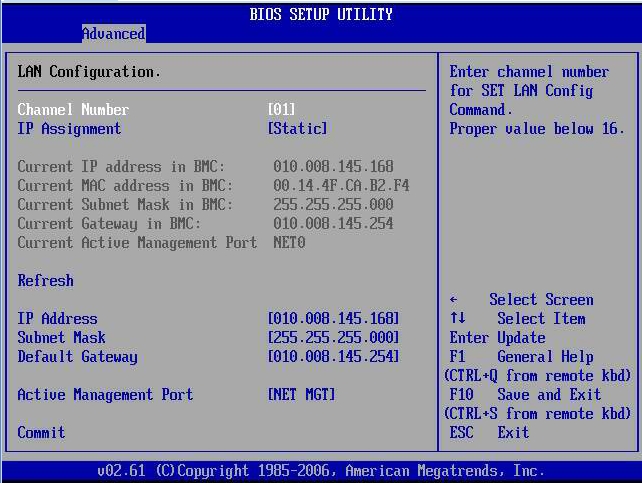

「図figc-10_ipmi_config_lan_config.jpgの説明」
必要な変更を行った後、「Commit」を選択し、[Enter]を押して変更を適用します。
[F10]キーを押して変更を保存し、BIOSを終了します。

親トピック: SP LAN設定の構成

BIOSのオプションROM設定の構成

Oracle Database Applianceバージョン1サーバー・ノードのオプションROMの構成について学んでください。

注意:

Oracle Database Applianceバージョン1 BIOSオプションROM領域は128キロバイトです。この128KBのうち、約80KBがVGAコントローラ、ディスク・コントローラおよびネットワーク・インタフェース・カードによって使用されます。残りの約48KBが、すべての起動可能PCI-Expressプラグイン・カード上のオプションROMによって共有されます。

「オプションのROM設定を有効または無効にします」
Oracle Database Applianceバージョン1サーバー・ノードでオプションROM設定を構成する方法。

親トピック: サーバー・ノード基本入出力システム(BIOS)

オプションROM設定を有効化または無効化する

Oracle Database Applianceバージョン1サーバー・ノードでオプションROM設定を構成する方法。

注意:

BIOS設定ユーティリティのメニューにアクセスします。

手順は、「BIOS設定ユーティリティのメニューへのアクセス」を参照してください。
BIOS設定ユーティリティのメニューで、矢印キー(または[Tab]キー)を使用して、「Boot」メニューに移動します。

「Boot」メニューが表示されます。例については、次の図を参照してください:

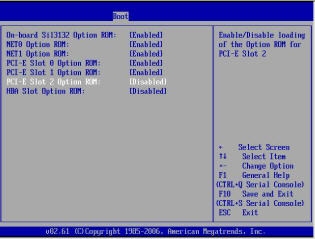

「図boot_option_rom.jpgの説明」
「Boot」メニューで、「Option ROM」設定を強調表示してから、[Enter]を押します。
画面出力の設定が上に表示されているものと一致するかどうかを確認します。一致しない場合、次のステップに進みます。一致する場合は、ステップ7 に進み、BIOSを終了します。
設定を変更するには、オプションROMの設定が示された「Boot」メニューで、変更する対象のオプションROM設定を強調表示してから[Enter]を押します。

使用可能な設定を示すダイアログ・ボックスが表示されます。
ダイアログ・ボックスで、次のいずれかを実行します。
- option ROMの設定を有効にするには、Enabledを選択します。
- Option ROMの設定を無効にするには、Disabledを選択します。
[F10]キーを押して変更を保存し、BIOS設定ユーティリティを終了します。

親トピック: BIOSでのオプションROM設定の構成

BIOS設定ユーティリティのホット・キー

Oracle Database Applianceバージョン1のBIOS設定ホット・キーについて学びます。

注意:

次の表に、Oracle Database Applianceバージョン1 BIOS設定ユーティリティのOracle ILOMリモート・コンソール・キーと直接アタッチされたキーボード・キー、および対応するシリアル・アタッチ・キーの組み合わせの説明を示します。

Oracle ILOMリモート・コンソールのキー	シリアル接続ホット・キーの組合せ	機能
F1	[Ctrl]+[Q] ([Ctrl]キーを押しながら[Q]キーを押します)	起動プロセス中にエラーが発生した場合、BIOS設定ユーティリティにアクセスします。
F2	[Ctrl]+[E]	システムの電源投入時自己診断テスト(POST)完了時にBIOS設定ユーティリティに入ります。
F7	[Ctrl]+[D]	変更を廃棄しますが、終了はしません。
F8	[Ctrl]+[P]	「BBS Popup」メニューを選択し、起動デバイスを選択できるようにします。
F9	[Ctrl]+[O]	最適なBIOSデフォルト値をロードします。
F10 F10はOracle ILOMリモート・コンソールではサポートされていません。代わりに矢印キーを使用して終了メニューに移動し、Enterキーを押します。	[Ctrl]+[S]	変更を保存して終了します。
F12	[Ctrl]+[N]	ネットワークからサーバー・ノードを起動します(PXE起動)。

親トピック: サーバー・ノード基本入出力システム(BIOS)

BIOS設定ユーティリティのメニューへのアクセス

Oracle Database Applianceバージョン1サーバー・ノードのBIOS設定にアクセスする方法を学びます。

注意:

次のインタフェースからOracle Database Applianceバージョン1の「BIOS設定ユーティリティ」画面にアクセスできます:

サーバー・ノードに直接接続されたUSBキーボード、マウスおよびVGAモニターを使用します。
サーバー・ノードのバック・パネル上のシリアル・ポートを介して端末(またはコンピュータに接続された端末エミュレータ)を使用します。
Oracle ILOMリモート・コンソールを使用してサーバー・ノードに接続します。

次の手順は、BIOS設定ユーティリティのメニューにアクセスするためのステップを説明しています。

「BIOS設定ユーティリティ・メニューにアクセス」
Oracle Database Applianceバージョン1サーバー・ノードのBIOS設定メニューにアクセスする方法。

親トピック: サーバー・ノード基本入出力システム(BIOS)

BIOS設定ユーティリティのメニューにアクセスする

Oracle Database Applianceバージョン1サーバー・ノードのBIOS設定メニューにアクセスする方法。

注意:

サーバー・ノードの電源を入れるか、電源を切ってすぐに入れ直します。
システムのBIOS起動画面が表示されます。例については、次の図を参照してください。

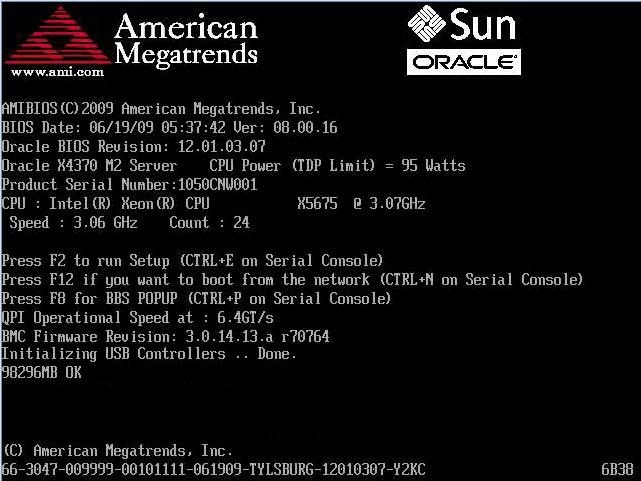

「図boot_initial_screen.jpgの説明」
BIOS設定ユーティリティに入るには、次のようにします。
1. 画面出力の最後の行が「Initializing USB Controllers..Done」に変わるまで待ちます。

  これには数秒かかります。
2. 「Done」が表示されたら、すぐに[F2]キーを押します。

  注意:

  起動プロセス中にエラーが発生した場合、[F1]を押してBIOS設定ユーティリティにアクセスできます。

  「BIOS設定ユーティリティのメイン」画面が表示されます。例については、次の図を参照してください:

  「図figc-2.jpgの説明」

  注意:

  「BIOS Setup Utility」ダイアログが表示されない場合は、[F2]キーを押すまでに時間がかかりすぎています。画面に「Done」が表示されたら、[F2]キーをすぐに押す必要があります。もう一度実行してください。
左右矢印キーを使用して、様々なメニュー・オプションを選択します。
各メニュー・オプションを選択すると、そのメニュー・オプションのトップレベル画面が表示されます。
トップレベル画面のオプションを選択するには、上下矢印キーを使用して、提示されるオプションを上下にスクロールします。
変更可能なオプションのみが、上下矢印キーを押したときに強調表示されます。
- フィールドの値を変更できる場合、オプションを選択すると、オプションを変更するための指示が画面の右の列に表示されます。
- フィールドがサブ画面にリンクしている場合、そのサブ画面にアクセスするために[Enter]キーを押すように指示が右の列に表示されます。
設定フィールドのパラメータを変更し、[Esc]キーを押して変更を保存し、画面を終了します。

一部の画面では、不要な変更を取り消すことができる確認のダイアログ・ボックスが表示されます。
構成情報を提供するのみで、変更できないサブ画面では、[Esc]キーを押して画面を終了します。
他の設定パラメータの変更を続行するには、ステップ4からステップ8を繰り返します。それ以外の場合は、ステップ10に進みます。
右矢印キーを「Exit」メニュー画面が表示されるまで押し続けて放します。
「Exit」メニュー画面の指示に従い、変更を保存または廃棄して、BIOS設定ユーティリティを終了します。

親トピック: BIOS設定ユーティリティ・メニューへのアクセス

BIOS設定ユーティリティの画面

Oracle Database Applianceバージョン1サーバー・ノードのBIOS設定ユーティリティ画面について学びます。

注意:

BIOSユーティリティには7つのトップレベル画面があり、そのほとんどにサブ画面があります。矢印キーを使用してナビゲートできます。また、構成可能なオプションやフィールドは色付きで表示されます。オンライン・インストラクションで、追加情報が提供されます。

注意:

これらは画面の例を示しています。示されているバージョン番号や画面の項目および選択項目は、製品の存在期間中に変わることがあります。

「BIOS設定ユーティリティの画面の概要」
Oracle Database Applianceバージョン1サーバー・ノードのBIOS設定ユーティリティ画面について学びます。
「BIOSメイン・メニュー画面」
Oracle Database Applianceバージョン1サーバー・モジュールのBIOS設定のメイン画面について学びます。
「BIOS拡張メニュー画面」
Oracle Database Applianceバージョン1サーバー・モジュールのBIOS設定詳細画面。
「BIOS PCIメニュー画面」
Oracle Database Applianceバージョン1サーバー・モジュールのBIOS設定PCI画面について学びます。
「BIOS起動メニュー画面」
Oracle Database Applianceバージョン1サーバー・モジュールのBIOS設定ブート画面について学んでください。
「BIOSセキュリティ・メニュー画面」
Oracle Database Applianceバージョン1サーバー・モジュールのBIOS設定セキュリティ画面について学んでください。
「BIOSチップ・セット・メニュー画面」
Oracle Database Applianceバージョン1サーバー・モジュールのBIOS設定チップ・セット画面について学びます。
「BIOS Exitメニュー画面」
Oracle Database Applianceバージョン1サーバー・ノードのBIOS終了ユーティリティ画面について学んでください。

親トピック: サーバー・ノード基本入出力システム(BIOS)

BIOS設定ユーティリティ画面の概要

Oracle Database Applianceバージョン1サーバー・ノードのBIOS設定ユーティリティ画面について学びます。

注意:

次の表に、Oracle Database Applianceバージョン1のトップレベルBIOS設定画面の概要を示します。

画面	説明	参照先の項
Main	BIOSタイプ、プロセッサ、メモリーおよび時刻/日付などの一般的な製品情報。	BIOS「Main」メニュー画面
Advanced	CPU、メモリー、IDE、スーパーIO、トラステッド・コンピューティング、USB、PCI, MPSおよびその他の情報の構成情報。	BIOS「Advanced」メニュー画面
PCI	システム起動時にNVRAMを消去するためにシステムを構成します。	BIOS「PCI」メニュー画面
Boot	起動デバイスの優先順位を構成します(ストレージ・ドライブおよび起動ディスク・ドライブ)。	BIOS「Boot」メニュー画面
Security	ユーザーおよびスーパーバイザのパスワードを設定または変更します。	BIOS「Security」メニュー画面
Chipset	システム・チップ・セットの構成を表示します。	BIOS「Chipset」メニュー画面
Exit	変更を保存して終了、変更を廃棄して終了、変更を廃棄、または最適またはフェイルセーフのデフォルト値をロードします。	BIOS「Exit」メニュー画面

次の図は、「BIOS設定」画面のマップを示しています。

「図bios_map.jpgの説明」

親トピック: BIOS設定ユーティリティの画面

BIOS「Main」メニュー画面

Oracle Database Applianceバージョン1サーバー・モジュールのBIOS設定のメイン画面について学びます。

注意:

Oracle Database Applianceバージョン1の「BIOSメイン」画面には、BIOS、プロセッサ、システム・メモリー、およびシステム時間/日付などの一般的な製品情報が表示されます。例については、次の図を参照してください:

「図figc-2.jpgの説明」

親トピック: BIOS設定ユーティリティの画面

BIOS「Advanced」メニュー画面

Oracle Database Applianceバージョン1サーバー・モジュールの「BIOS設定アドバンス」画面について学んでください。

注意:

Oracle Database Applianceバージョン1の「BIOS Advanced」画面には、CPU、メモリー、IDE、スーパーIO、トラステッド・コンピューティング、USB、PCI、MPSおよびその他のシステム情報の詳細な構成情報が表示されます。例については、次の図を参照してください:

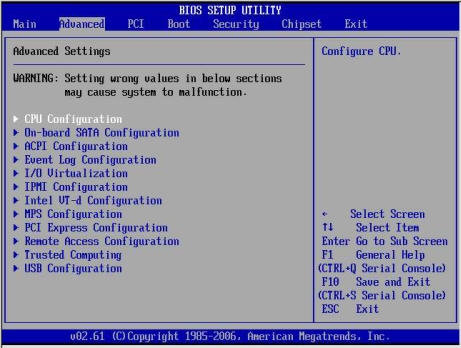

「図advance_menu_options.jpgの説明」

親トピック: BIOS設定ユーティリティの画面

BIOS「PCI」メニュー画面

Oracle Database Applianceバージョン1サーバー・モジュールの「BIOS設定PCI」画面について学んでください。

注意:

Oracle Database Appliance Version 1「BIOS PCI」画面では、システム起動時にNVRAMをクリアするようにサーバー・ノードを構成できます。例については、次の図を参照してください:

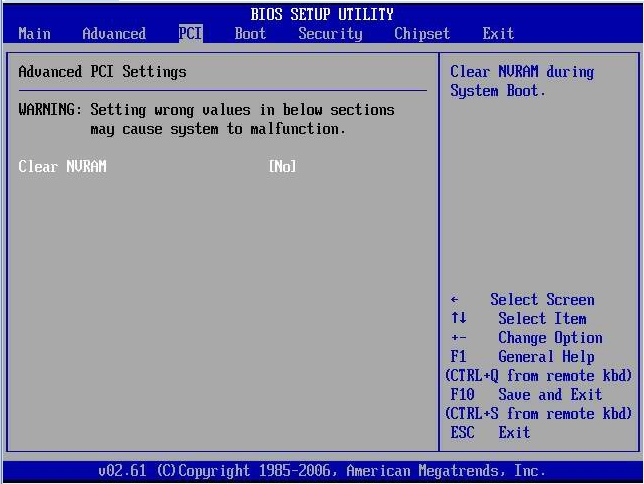

「図figc-18_pci_advaneced.jpgの説明」

親トピック: BIOS設定ユーティリティの画面

BIOS「Boot」メニュー画面

Oracle Database Applianceバージョン1サーバー・モジュールの「BIOS設定ブート」画面について学んでください。

注意:

Oracle Database Appliance Version 1「BIOSブート」画面では、ブート・デバイスの優先順位(ストレージ・ドライブとDVD-ROMドライブ)を構成できます。例については、次の図を参照してください:

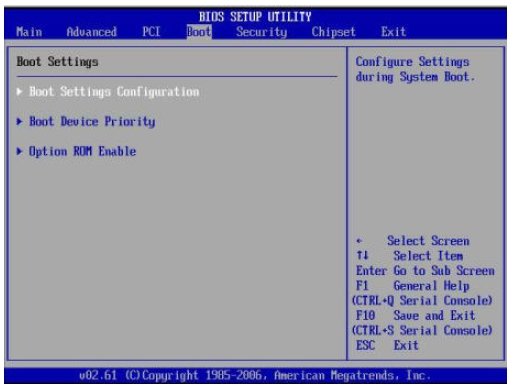

「図boot_menu_options.jpgの説明」

親トピック: BIOS設定ユーティリティの画面

BIOS「Security」メニュー画面

Oracle Database Applianceバージョン1サーバー・モジュールの「BIOS設定のセキュリティ」画面について学んでください。

注意:

Oracle Database Appliance Version 1「BIOSセキュリティ」画面では、スーパー・バイザーとユーザーのパスワードを設定または変更できます。例については、次の図を参照してください:

figc-20_security_settings.jpgの説明は以下のとおりです

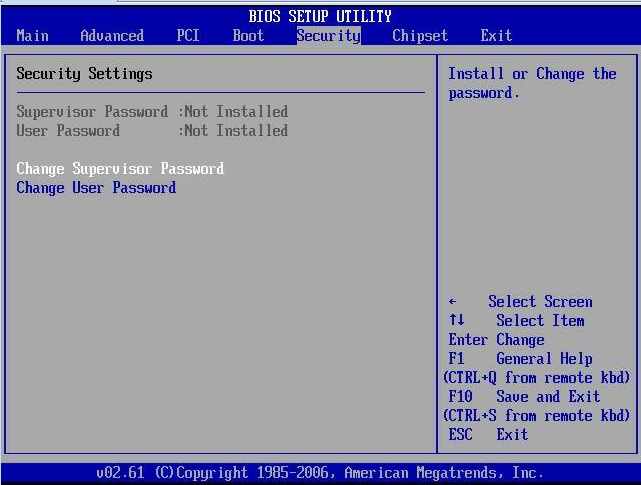

「図figc-20_security_settings.jpgの説明」

デフォルト状態とは、パスワードが構成されていない(不要な)状態です。

スーパーバイザのパスワードを構成する場合、ユーザーはBIOS設定にアクセスするのに、スーパーバイザのパスワードを入力する必要があります。
ユーザーのパスワードを構成する場合、ユーザーはOSを起動する前に、ユーザーのパスワードを入力する必要があります。

親トピック: BIOS設定ユーティリティの画面

BIOS「Chipset」メニュー画面

Oracle Database Applianceバージョン1サーバー・モジュールの「BIOS設定チップ・セット」画面について学んでください。

注意:

Oracle Database Appliance Version 1「BIOSチップ・セット」画面では、チップ・セット・パラメータを設定できます。例については、次の図を参照してください:

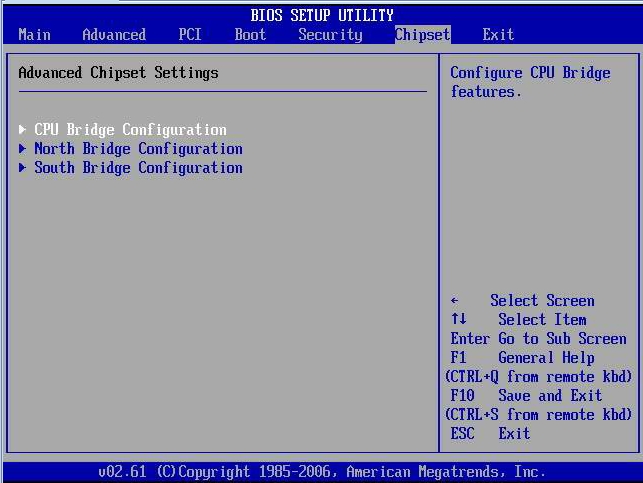

figc-21_advanced_chipset_settings.jpgの説明は以下のとおりです

「図figc-21_advanced_chipset_settings.jpgの説明」

親トピック: BIOS設定ユーティリティの画面

BIOS「Exit」メニュー画面

Oracle Database Applianceバージョン1サーバー・ノードのBIOS終了ユーティリティ画面について学んでください。

注意:

Oracle Database Applianceバージョン1の「BIOS Exit」オプションを使用すると、変更を保存して終了したり、変更を破棄して終了したり、変更を破棄したり、最適なデフォルトをロードすることができます。例については、次の図を参照してください:

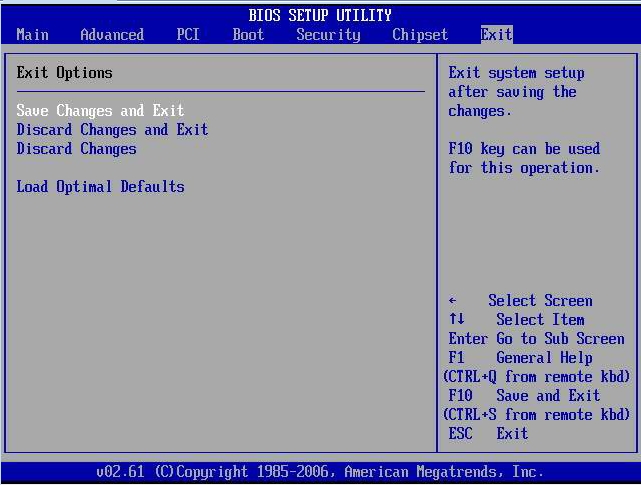

「図figc-17_exiit_options.jpgの説明」

「BIOS設定ユーティリティを終了」
Oracle Database Applianceバージョン1サーバー・ノードのBIOS Exitメニューにアクセスする方法。

親トピック: BIOS設定ユーティリティの画面

BIOS設定ユーティリティを終了する

Oracle Database Applianceバージョン1サーバー・ノードのBIOS Exitメニューにアクセスする方法。

注意:

上下矢印キーを使用して、BIOSの「Exit Options」を上下にスクロールします。
[Enter]を押してオプションを選択します。

確認ダイアログ・ボックスが表示され、変更内容を保存して設定ユーティリティを終了するか、「Exit」オプションを取り消すことができます。

注意:

次に示す確認ダイアログ・ボックスは、「Save Changes and Exit」オプションの画面にのみ対応しています。他の終了確認画面も同様に機能します。

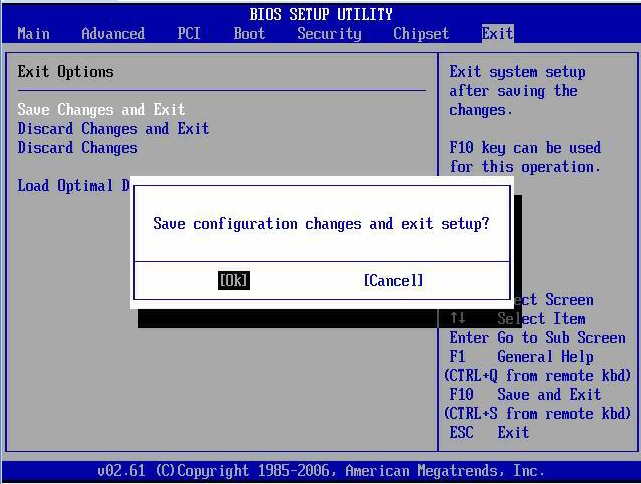

図A-2 BIOS設定ユーティリティSave and Exit画面

「図A-2 BIOS設定ユーティリティの保存と終了画面の説明」

親トピック: BIOS Exitメニュー画面
