1 システムのステータス・インジケータおよびLEDの概要
Oracle Database ApplianceインジケータとLEDについて学びます。
注意:
システムの機能およびラック配置の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。 配線、Oracle ILOM初期設定およびアプライアンス・ソフトウェア設定については、モデルの「Oracle Database Applianceデプロイメントおよびユーザー・ガイド」を参照してください。
Oracle Database Applianceのいくつかのバージョンがあり、このドキュメントはすべてのバージョンを網羅しています。
- 「Oracle Database Appliance X8-2S/X8-2Mのステータス・インジケータ」
Oracle Database Appliance X8-2S/X8-2Mステータス・インジケータについて確認します。 - 「Oracle Database Appliance X8-2-HAのステータス・インジケータ」
Oracle Database Appliance X8-2-HAステータス・インジケータについて学習します。 - 「Oracle Database Appliance X7-2S/X7-2Mステータス・インジケータ」
Oracle Database Appliance X7-2S/X7-2Mのステータス・インジケータについて学びます。 - 「Oracle Database Appliance X7-2-HAステータス・インジケータ」
Oracle Database Appliance X7-2-HAのステータス・インジケータについて学びます。 - 「Oracle Database Appliance X6-2S/X6-2M/X6-2Lステータス・インジケータ」
Oracle Database Appliance X6-2S/X6-2M/X6-2Lのステータス・インジケータについて学びます。 - 「Oracle Database Appliance X6-2-HAステータス・インジケータ」
Oracle Database Appliance X6-2-HAステータス・インジケータについて学んでください。 - 「Oracle Database Appliance X5-2ステータス・インジケータ」
Oracle Database Appliance X5-2ステータス・インジケータについて学んでください。 - 「Oracle Database Appliance X3-2/X4-2ステータス・インジケータ」
Oracle Database Appliance X3-2/X4-2ステータス・インジケータについて学んでください。 - 「Oracle Database Applianceバージョン1ステータス・インジケータ」
Oracle Database Applianceバージョン1の前後のステータス・インジケータについて学びます。
Oracle Database Appliance X8-2S/X8-2Mのステータス・インジケータ
Oracle Database Appliance X8-2S/X8-2Mステータス・インジケータについて確認します。
- 「Oracle Database Appliance X8-2S/X8-2Mサーバー・ステータス・インジケータ」
Oracle Database Appliance X8-2S/X8-2Mのフロント・ステータスおよびバック・ステータス・インジケータの説明を参照してください。
親トピック: システム・ステータス・インジケータおよびLEDの概要
Oracle Database Appliance X8-2S/X8-2Mサーバー・ステータス・インジケータ
Oracle Database Appliance X8-2S/X8-2Mのフロント・ステータスおよびバック・ステータス・インジケータの説明を参照してください。
- 「サーバーのフロント・パネルのステータス・インジケータ」
Oracle Database Appliance X8-2S/X8-2Mの各種フォント・パネル・ステータス・インジケータのリストを参照してください。 - 「サーバーのバック・パネルのステータス・インジケータ」
Oracle Database Appliance X8-2S/X8-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。
サーバーのフロント・パネルのステータス・インジケータ
Oracle Database Appliance X8-2S/X8-2Mの各種フォント・パネル・ステータス・インジケータのリストを参照してください。
次の図に、Oracle Database Appliance X8-2S/X8-2Mサーバーのフロント・パネルには、システムおよびストレージ・ドライブのインジケータが含まれています。
「図g7307_x8-2sm_front_leds.jpgの説明」
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
要点検: オレンジ色 |
このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。 |
3 |
OK: 緑色 |
サーバー・ノードの動作状態を示します:
|
4 |
電源ボタン |
クリックして全電力を適用し、サーバー・ホストを起動します。 再び押すと、Oracle ILOM SPのみが動作している完全な電源からスタンバイ電源に移行します。 |
5 |
トップ・ファン: オレンジ色 |
1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。
|
6 |
リアPS: オレンジ色 |
1つ(またはそれ以上)の電源装置が故障したことを示します。
|
7 |
過熱警告: オレンジ色 |
これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。 |
8 |
サービス・プロセッサ(SP): 緑色 |
|
9 |
サービスなし: 白 |
システムがサービスの準備ができていないことを示します。
「サービスなし」インジケータはアプリケーション固有のものです。 このインジケータは、必要に応じてホスト・アプリケーションによってのみ照らされます。 |
10 |
ドライブの取り外し準備完了: 青色 |
|
11 |
ドライブ要点検: オレンジ色 |
|
12 |
ドライブOK: 緑色 |
|
サーバーのバック・パネルのステータス・インジケータ
Oracle Database Appliance X8-2S/X8-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X8-2S/X8-2Mサーバーのバック・パネルを示し、システムのインジケータ、電源装置およびネットワーク・ポートが含まれています。

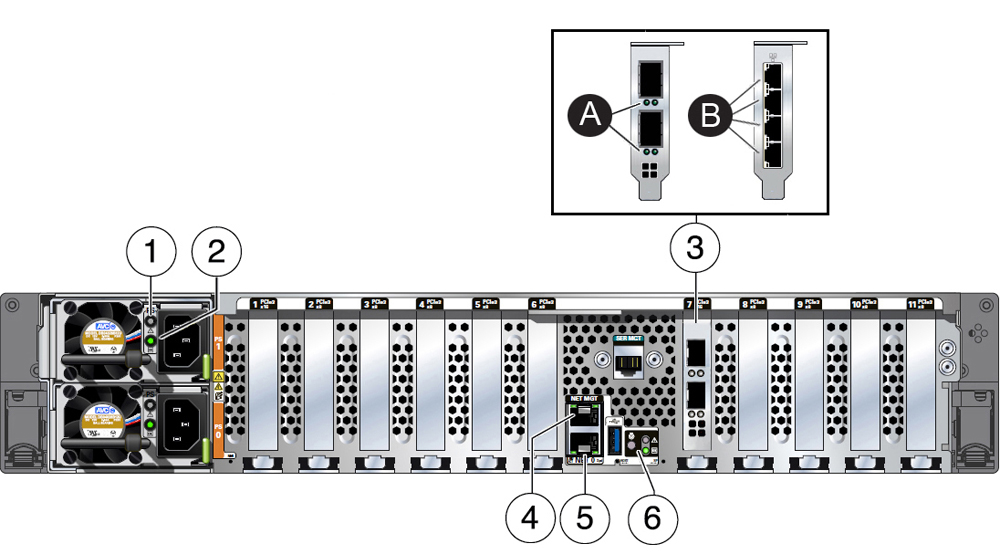

「図g7316_x8-2sm_rear_leds_2_nics.jpgの説明」
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
PSサービスが必要: オレンジ色 |
|
2 |
PS OK: 緑色 |
|
3 |
|
Oracle Dual Port 25 Gb Ethernet Adapter。 2つのポートそれぞれに次のものがあります:
Oracle Quad Port 10GBase-Tアダプタ。 4つの各ポートには、次のものがあります:
|
4 |
NET MGTポート: 緑色 |
10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のスピード・インジケータ:
右上のアクティビティ・インジケータ:
|
5 |
NET 0ポート: 緑色 |
10/100/1000 BASE-Tイーサネット・インタフェース。 左下のアクティビティ・インジケータ:
右下のリンク・インジケータ:
|
6 |
システムのロケート、必要なサービス、およびOK: 様々 |
これらはフロント・パネルと同じように動作します。 |
Oracle Database Appliance X8-2-HAのステータス・インジケータ
Oracle Database Appliance X8-2-HAステータス・インジケータについて学習します。
- 「Oracle Database Appliance X8-2-HAサーバー・ノード・ステータス・インジケータ」
Oracle Database Appliance X8-2-HAサーバー・ノードの前面およびバック・ステータス・インジケータの説明を参照してください。 - 「Oracle Database Appliance X8-2-HAストレージ・シェルフのインジケータ」
前面および背面のOracle Database Appliance X8-2-HAストレージ・シェルフのステータス・インジケータの説明を参照してください。
親トピック: システム・ステータス・インジケータおよびLEDの概要
Oracle Database Appliance X8-2-HAサーバー・ノード・ステータス・インジケータ
Oracle Database Appliance X8-2-HAサーバー・ノードの前面およびバック・ステータス・インジケータの説明を参照してください。
- 「サーバー・ノードのフロント・パネルのステータス・インジケータ」
Oracle Database Appliance X8-2-HAサーバー・ノードの各種フォント・パネル・ステータス・インジケータのリストを参照してください。 - 「サーバー・ノードのバック・パネル・ステータス・インジケータ」
Oracle Database Appliance X8-2-HAサーバー・ノードの各種バック・パネル・ステータス・インジケータのリストを確認します。
サーバー・ノードのフロント・パネルのステータス・インジケータ
Oracle Database Appliance X8-2-HAサーバー・ノードの各種フォント・パネル・ステータス・インジケータのリストを参照してください。
次の図に、Oracle Database Appliance X8-2-HAサーバーのフロント・パネルを示し、システムおよびストレージ・ドライブのインジケータが含まれています。

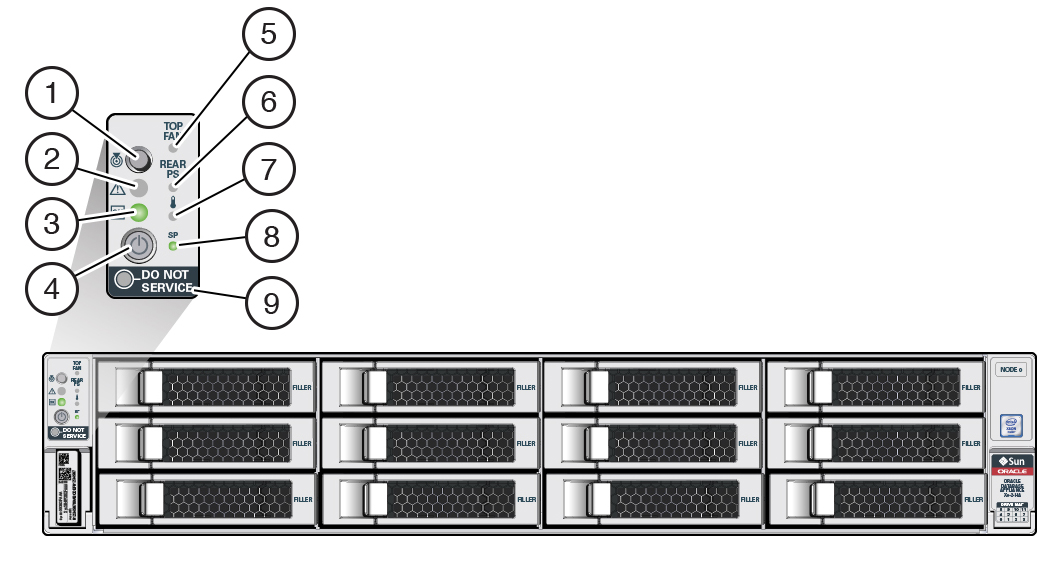

「図g7308_x8-2ha_front_panel_leds.jpgの説明」
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
要点検: オレンジ色 |
このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。 |
3 |
OK: 緑色 |
サーバー・ノードの動作状態を示します:
|
4 |
電源ボタン |
クリックして全電力を適用し、サーバー・ホストを起動します。 再び押すと、Oracle ILOM SPのみが動作している完全な電源からスタンバイ電源に移行します。 |
5 |
トップ・ファン: オレンジ色 |
1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。
|
6 |
リアPS: オレンジ色 |
1つ(またはそれ以上)の電源装置が故障したことを示します。
|
7 |
過熱警告: オレンジ色 |
これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。 |
8 |
サービス・プロセッサ(SP): 緑色 |
|
9 |
サービスなし: 白 |
システムがサービスの準備ができていないことを示します。
「サービスなし」インジケータはアプリケーション固有のものです。 このインジケータは、必要に応じてホスト・アプリケーションによってのみ照らされます。 |
サーバー・ノードのバック・パネル・ステータス・インジケータ
Oracle Database Appliance X8-2-HAサーバー・ノードの各種バック・パネル・ステータス・インジケータのリストを確認します。
次の図は、Oracle Database Appliance X8-2-HAサーバーのノード・バック・パネルを示し、システムのインジケータ、電源装置およびネットワーク・ポートが含まれています。

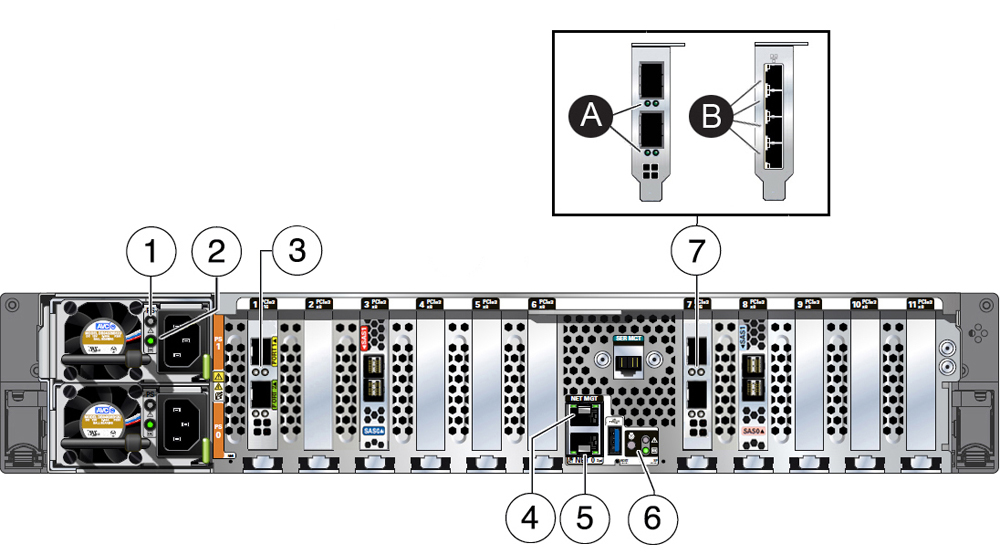

「図g7317_x8-2-ha-rear-leds.jpgの説明」
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
PSサービスが必要: オレンジ色 |
|
2 |
PS OK: 緑色 |
|
3 |
ポート1および2プライベート・クラスタ相互接続10/25 GbE SFP28ポート: 緑色/黄色 |
10/25 GbE SFP28インタフェース 左リンク・インジケータ:
右アクティビティ・インジケータ:
|
4 |
NET MGTポート: 緑色 |
10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のスピード・インジケータ:
右上のアクティビティ・インジケータ:
|
5 |
NET 0ポート: 緑色 |
10/100/1000 BASE-Tイーサネット・インタフェース。 右上のスピード・インジケータ:
左上のリンク・インジケータ:
|
6 |
システムのロケート、必要なサービス、およびOK: 様々 |
これらはフロント・パネルと同じように動作します。 |
7 |
|
Oracle Dual Port 25 Gb Ethernet Adapter。 2つのポートそれぞれに次のものがあります:
Oracle Quad Port 10GBase-Tアダプタ。 4つの各ポートには、次のものがあります:
|
Oracle Database Appliance X8-2-HAストレージ・シェルフのインジケータ
前面および背面のOracle Database Appliance X8-2-HAストレージ・シェルフのステータス・インジケータの説明を参照してください。
- 「ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ」
Oracle Database Appliance X8-2-HAストレージ・シェルフの各種フォント・パネル・ステータス・インジケータのリストを参照してください。 - 「ストレージ・シェルフ・バック・パネル・ステータス・インジケータ」
Oracle Database Appliance X8-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを確認します。
ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ
Oracle Database Appliance X8-2-HAストレージ・シェルフの各種フォント・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X8-2-HAストレージ・シェルフ(DE3-24C)フロント・パネルとドライブの、コントロールとインジケータを示しています。
注意:
ストレージ・シェルフ前面の2文字または3文字のLEDエンクロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。
「図gxxxx-x8-2ha_storage_shelf_front_callouts.jpgの説明」
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
要点検: オレンジ色 |
|
3 |
OK: 緑色 |
|
4 |
電源装置の障害インジケータ: オレンジ色 |
|
5 |
SAS I/Oモジュール障害インジケータ: オレンジ色 |
|
6 |
取り外し準備完了: 青色 |
|
7 |
ドライブ要点検: オレンジ色 |
|
8 |
電源/アクティビティ: 緑色 |
|
ストレージ・シェルフ・バック・パネル・ステータス・インジケータ
Oracle Database Appliance X8-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを確認します。

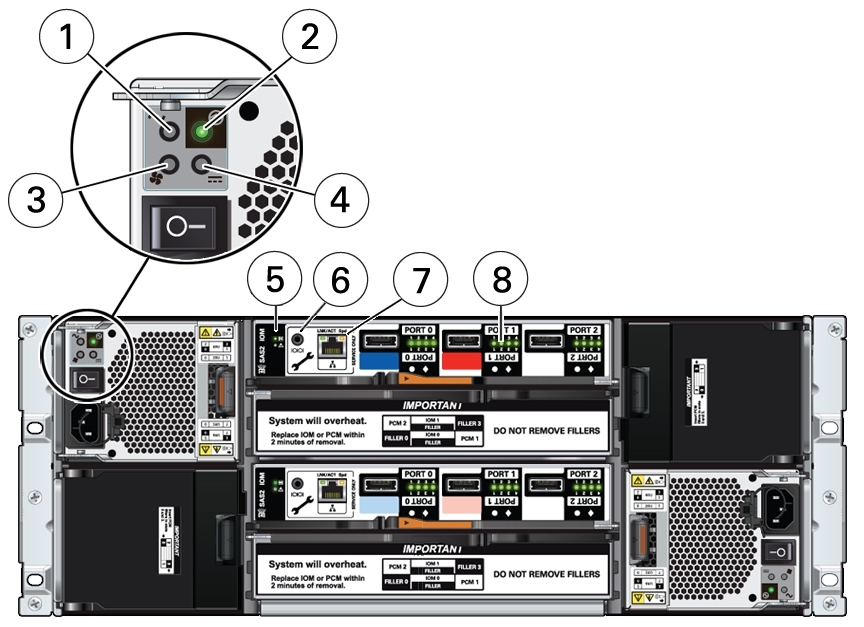

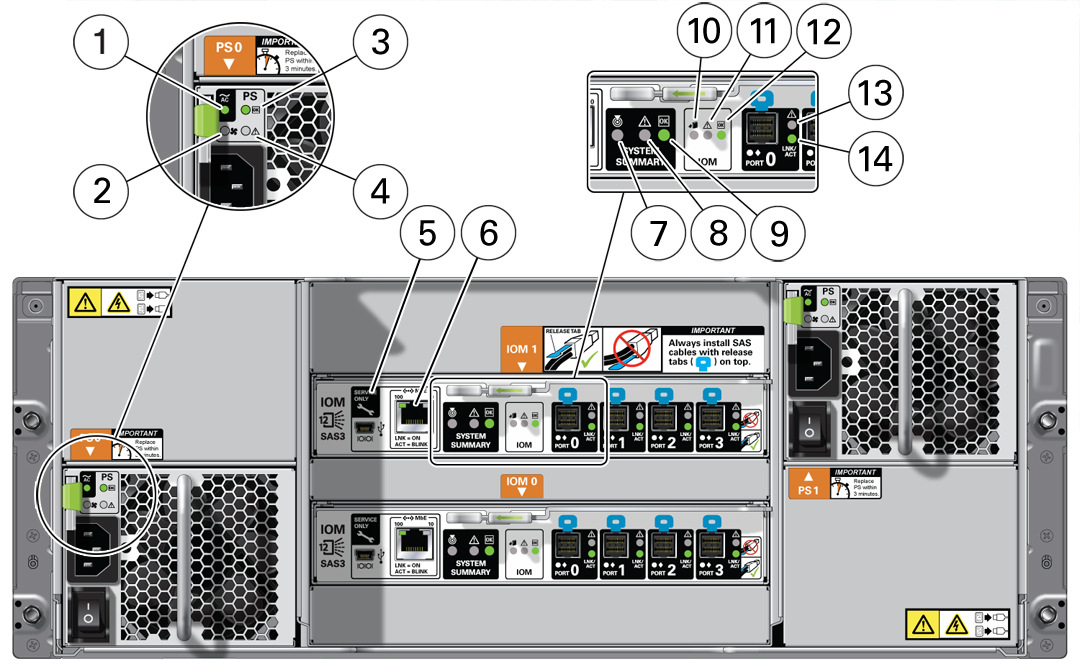

次の図は、Oracle Database Appliance X8-2-HAストレージ・シェルフ(DE3-24C)バック・パネル上のコントロールとインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
AC電源の障害インジケータ: オレンジ色 |
|
2 |
ファン障害インジケータ: オレンジ色 |
|
3 |
電源装置のステータス・インジケータ: 緑色 |
|
4 |
DC電源障害インジケータ: オレンジ色 |
|
5 |
予約済 |
このポートはOracle Service用に予約されています。 |
6 |
ネットワーク・ポート(予約済) |
このポートはOracle Service用に予約されています。 |
7 |
位置特定: 白 |
|
8 |
要点検: オレンジ色 |
|
9 |
OK: 緑色 |
|
10 |
SAS I/Oモジュールの取り外し準備完了: 青色 |
|
11 |
SAS I/Oモジュール・サービス必須インジケータ: オレンジ色 |
|
12 |
SAS I/OモジュールOK: 緑色 |
|
13 |
ホストSASポート・サービス要求インジケータ: オレンジ色 |
|
14 |
ホストSASポート・アクティビティ・インジケータ: 緑色 |
|
Oracle Database Appliance X7-2S/X7-2Mステータス・インジケータ
Oracle Database Appliance X7-2S/X7-2Mのステータス・インジケータについて学びます。
- 「Oracle Database Appliance X7-2S/X7-2Mサーバーのステータス・インジケータ」
Oracle Database Appliance X7-2S/X7-2Mの前面および背面ステータス・インジケータの説明を参照してください。
親トピック: システム・ステータス・インジケータおよびLEDの概要
Oracle Database Appliance X7-2S/X7-2Mサーバーのステータス・インジケータ
Oracle Database Appliance X7-2S/X7-2Mの前面および背面ステータス・インジケータの説明を参照してください。
- 「サーバーのフロント・パネルのステータス・インジケータ」
Oracle Database Appliance X7-2S/X7-2Mのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「サーバーのバック・パネルのステータス・インジケータ」
Oracle Database Appliance X7-2S/X7-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。
サーバーのフロント・パネルのステータス・インジケータ
Oracle Database Appliance X7-2S/X7-2Mのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
次の図は、システムおよびストレージ・ドライブのインジケータを含むOracle Database Appliance X7-2S/X7-2Mサーバーの前面パネルを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
トップ・ファン: オレンジ色 |
1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。
|
3 |
リアPS: オレンジ色 |
1つ(またはそれ以上)の電源装置が故障したことを示します。
|
4 |
要点検: オレンジ色 |
このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。 |
5 |
OK: 緑色 |
サーバー・ノードの動作状態を示します:
|
6 |
電源ボタン |
クリックして全電力を適用し、サーバー・ホストを起動します。 再び押すと、Oracle ILOM SPのみが動作している完全な電源からスタンバイ電源に移行します。 |
7 |
サービスなし: 白 |
システムがサービスの準備ができていないことを示します。
「サービスなし」インジケータはアプリケーション固有のものです。 このインジケータは、必要に応じてホスト・アプリケーションによってのみ照らされます。 |
8 |
サービス・プロセッサ(SP): 緑色 |
|
9 |
過熱警告: オレンジ色 |
これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。 |
10 |
ドライブOK: 緑色 |
|
11 |
ドライブ要点検: オレンジ色 |
|
12 |
ドライブの取り外し準備完了: 青色 |
|
サーバーのバック・パネルのステータス・インジケータ
Oracle Database Appliance X7-2S/X7-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。

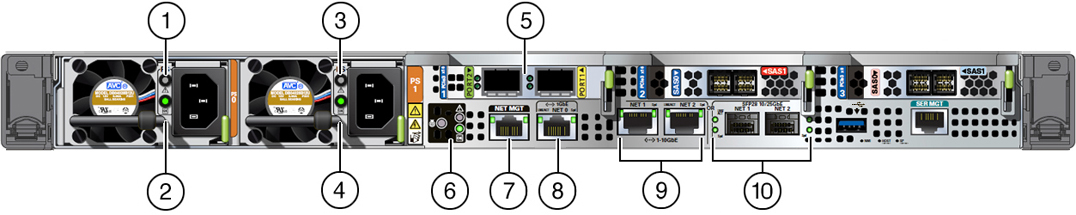

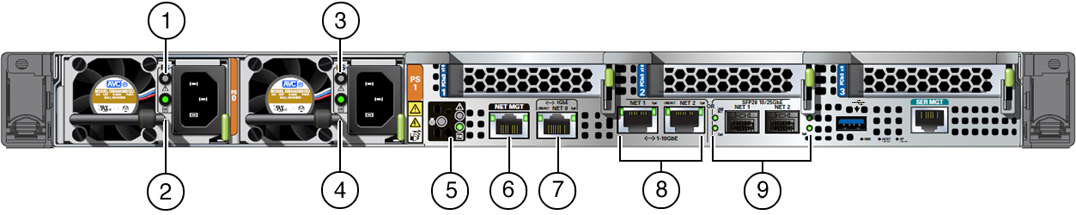

次の図は、Oracle Database Appliance X7-2S/X7-2Mサーバーの背面パネルを示し、システム、電源、およびネットワーク・ポートのインジケータを含んでいます。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1, 3 |
PSサービスが必要: オレンジ色 |
|
2, 4 |
PS OK: 緑色 |
|
5 |
システムのロケート、必要なサービス、およびOK: 様々 |
これらはフロント・パネルと同じように動作します。 |
6 |
NET MGTポート: 緑色 |
10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のスピード・インジケータ:
右上のアクティビティ・インジケータ:
|
7 |
NET 0ポート: 緑色 |
10/100/1000 BASE-Tイーサネット・インタフェース。 右上のスピード・インジケータ:
左上のリンク・インジケータ:
|
8 |
NET 1および2 10 GbEポート: 緑色/オレンジ色 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。 |
10 GbE Ethernetインタフェース。 左上のアクティビティ・インジケータ:
右上のスピード・インジケータ:
|
9 |
NET 1および2 10/25 GbE SFP28ポート: 緑色/オレンジ色 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。 |
10/25 SFP28 Ethernetインタフェース。 トップ・アクティビティ・インジケータ:
ボトム速度インジケータ:
|
Oracle Database Appliance X7-2-HAステータス・インジケータ
Oracle Database Appliance X7-2-HAのステータス・インジケータについて学びます。
- 「Oracle Database Appliance X7-2-HAサーバー・ノード・ステータス・インジケータ」
Oracle Database Appliance X7-2-HAサーバー・ノードの前面および背面ステータス・インジケータの説明を参照してください。 - 「Oracle Database Appliance X7-2-HAストレージ・シェルフ・インジケータ」
前面および背面のOracle Database Appliance X7-2-HAストレージ・シェルフ・ステータス・インジケータの説明を参照してください。
親トピック: システム・ステータス・インジケータおよびLEDの概要
Oracle Database Appliance X7-2-HAサーバー・ノード・ステータス・インジケータ
Oracle Database Appliance X7-2-HAサーバー・ノードの前面および背面ステータス・インジケータの説明を参照してください。
- 「サーバー・ノードのフロント・パネルのステータス・インジケータ」
Oracle Database Appliance X7-2-HAサーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「サーバー・ノードのバック・パネル・ステータス・インジケータ」
Oracle Database Appliance X7-2-HAサーバー・ノードのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。
サーバー・ノードのフロント・パネルのステータス・インジケータ
Oracle Database Appliance X7-2-HAサーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X7-2-HAサーバー・ノードの前面パネルを示し、システムおよびストレージ・ドライブのインジケータを含んでいます。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
トップ・ファン: オレンジ色 |
1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。
|
3 |
リアPS: オレンジ色 |
1つ(またはそれ以上)の電源装置が故障したことを示します。
|
4 |
要点検: オレンジ色 |
このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。 |
5 |
OK: 緑色 |
サーバー・ノードの動作状態を示します:
|
6 |
電源ボタン |
クリックして全電力を適用し、サーバー・ホストを起動します。 再び押すと、Oracle ILOM SPのみが動作している完全な電源からスタンバイ電源に移行します。 |
7 |
サービスなし: 白 |
システムがサービスの準備ができていないことを示します。
「サービスなし」インジケータはアプリケーション固有のものです。 このインジケータは、必要に応じてホスト・アプリケーションによってのみ照らされます。 |
8 |
サービス・プロセッサ(SP): 緑色 |
|
9 |
過熱警告: オレンジ色 |
これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。 |
サーバー・ノードのバック・パネル・ステータス・インジケータ
Oracle Database Appliance X7-2-HAサーバー・ノードのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X7-2-HAサーバー・ノードの背面パネルを示しており、システム、電源、およびネットワーク・ポートのインジケータを含んでいます
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1, 3 |
PSサービスが必要: オレンジ色 |
|
2, 4 |
PS OK: 緑色 |
|
5 |
ポート1および2プライベート・クラスタ相互接続10/25 GbE SFP28ポート: 緑色/黄色 |
10/25 GbE SFP28インタフェース トップ・リンク・インジケータ:
ボトム・アクティビティ・インジケータ:
|
6 |
システムのロケート、必要なサービス、およびOK: 様々 |
これらはフロント・パネルと同じように動作します。 |
7 |
NET MGTポート: 緑色 |
10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のスピード・インジケータ:
右上のアクティビティ・インジケータ:
|
8 |
NET 0ポート: 緑色 |
10/100/1000 BASE-Tイーサネット・インタフェース。 右上のスピード・インジケータ:
左上のリンク・インジケータ:
|
9 |
NET 1および2 10 GbEポート: 緑色/オレンジ色 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。 |
10 GbE Ethernetインタフェース。 左上のアクティビティ・インジケータ:
右上のスピード・インジケータ:
|
10 |
NET 1および2 10/25 GbE SFP28ポート: 緑色/オレンジ色 10/25 GbE SFP28 (NET 1およびNET 2)ポートは、サーバーのデフォルト・ネットワーク・ポートです。 SFP28ポートを使用すると、10GbE RJ-45ポート(NET 1およびNET 2)でネットワーク接続が無効になります。 |
10/25 GbE SFP28 Ethernetインタフェース。 トップ・アクティビティ・インジケータ:
ボトム速度インジケータ:
|
Oracle Database Appliance X7-2-HAストレージ・シェルフ・インジケータ
前面および背面のOracle Database Appliance X7-2-HAストレージ・シェルフ・ステータス・インジケータの説明を参照してください。
- 「ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ」
Oracle Database Appliance X7-2-HAストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「ストレージ・シェルフ・バック・パネル・ステータス・インジケータ」
Oracle Database Appliance X7-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。
ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ
Oracle Database Appliance X7-2-HAストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

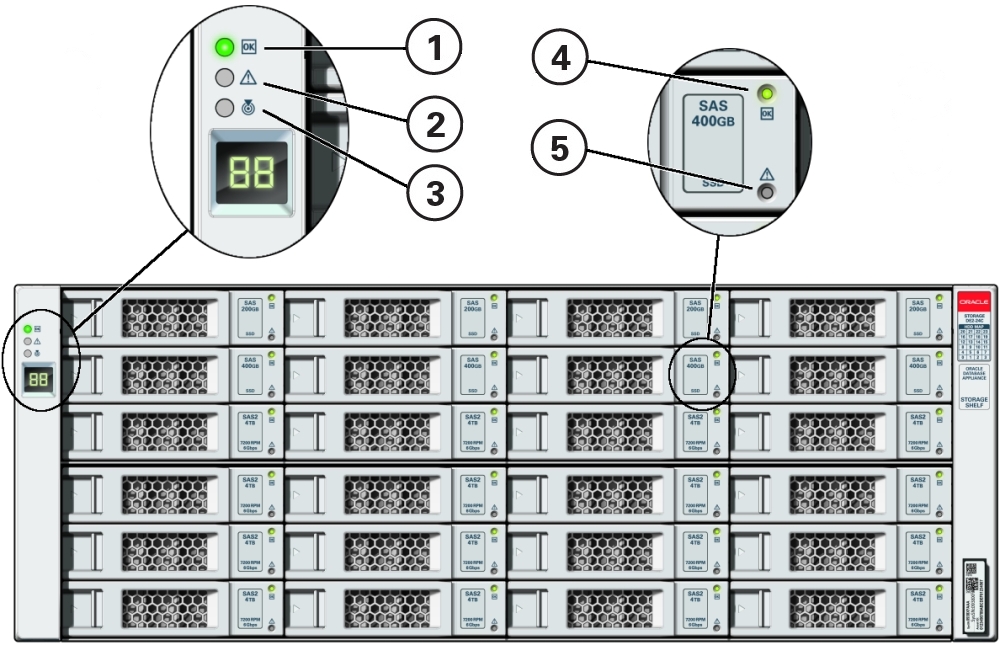

次の図は、Oracle Database Appliance X7-2-HAストレージ・シェルフ(DE3-24C)のフロント・パネルとドライブのコントロールとインジケータを示しています。
注意:
ストレージ・シェルフ前面の2文字または3文字のLEDエンクロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
要点検: オレンジ色 |
|
3 |
OK: 緑色 |
|
4 |
電源装置の障害インジケータ: オレンジ色 |
|
5 |
SAS I/Oモジュール障害インジケータ: オレンジ色 |
|
6 |
取り外し準備完了: 青色 |
|
7 |
ドライブ要点検: オレンジ色 |
|
8 |
電源/アクティビティ: 緑色 |
|
ストレージ・シェルフ・バック・パネル・ステータス・インジケータ
Oracle Database Appliance X7-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。

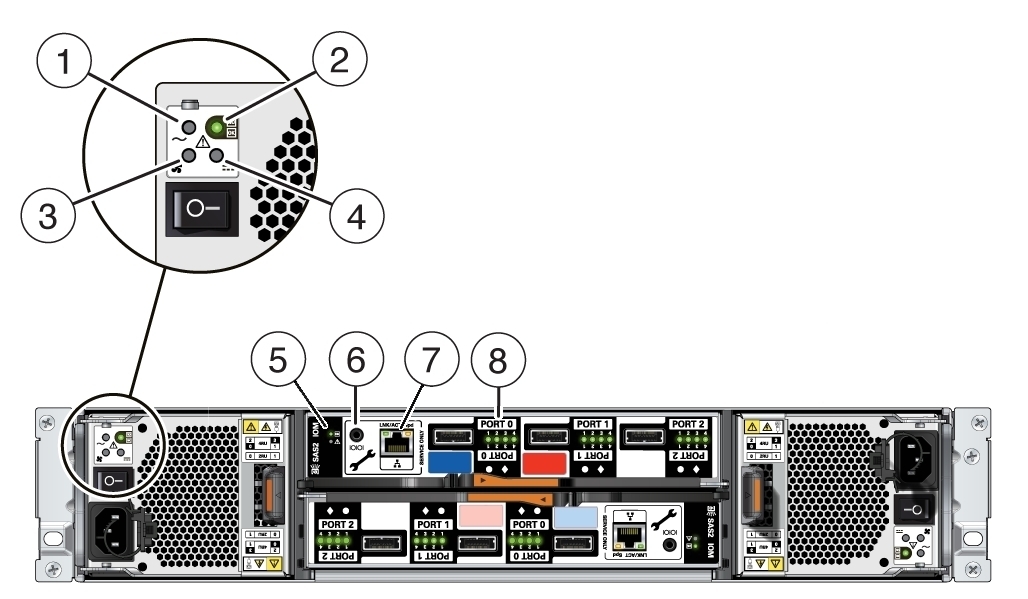

次の図は、Oracle Database Appliance X7-2-HAストレージ・シェルフ(DE3-24C)の背面パネルのコントロールとインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
AC電源の障害インジケータ: オレンジ色 |
|
2 |
ファン障害インジケータ: オレンジ色 |
|
3 |
電源装置のステータス・インジケータ: 緑色 |
|
4 |
DC電源障害インジケータ: オレンジ色 |
|
5 |
予約済 |
このポートはOracle Service用に予約されています。 |
6 |
ネットワーク・ポート(予約済) |
このポートはOracle Service用に予約されています。 |
7 |
位置特定: 白 |
|
8 |
要点検: オレンジ色 |
|
9 |
OK: 緑色 |
|
10 |
SAS I/Oモジュールの取り外し準備完了: 青色 |
|
11 |
SAS I/Oモジュール・サービス必須インジケータ: オレンジ色 |
|
12 |
SAS I/OモジュールOK: 緑色 |
|
13 |
ホストSASポート・サービス要求インジケータ: オレンジ色 |
|
14 |
ホストSASポート・アクティビティ・インジケータ: 緑色 |
|
Oracle Database Appliance X6-2S/X6-2M/X6-2Lステータス・インジケータ
Oracle Database Appliance X6-2S/X6-2M/X6-2Lステータス・インジケータについて学んでください。
- 「Oracle Database Appliance X6-2S/X6-2Mサーバー・ステータス・インジケータ」
Oracle Database Appliance X6-2S/X6-2Mの前面および背面ステータス・インジケータの説明を参照してください。 - 「Oracle Database Appliance X6-2Lサーバー・ステータス・インジケータ」
Oracle Database Appliance X6-2Lの前面および背面ステータス・インジケータの説明を参照してください。
親トピック: システム・ステータス・インジケータおよびLEDの概要
Oracle Database Appliance X6-2S/X6-2Mサーバー・ステータス・インジケータ
Oracle Database Appliance X6-2S/X6-2Mの前面および背面ステータス・インジケータの説明を参照してください。
- 「サーバーのフロント・パネルのステータス・インジケータ」
Oracle Database Appliance X6-2S/X6-2Mの各種フォント・パネル・ステータス・インジケータのリストを参照してください。 - 「サーバーのバック・パネルのステータス・インジケータ」
Oracle Database Appliance X6-2S/X6-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。
サーバーのフロント・パネルのステータス・インジケータ
Oracle Database Appliance X6-2S/X6-2Mの各種フォント・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X6-2S/X6-2Mのフロント・パネルとシステムおよびストレージ・ドライブのインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
要点検: オレンジ色 |
このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。 |
3 |
OK: 緑色 |
サーバー・ノードの動作状態を示します:
|
4 |
電源ボタン |
クリックして全電力を適用し、サーバー・ホストを起動します。 再び押すと、Oracle ILOM SPのみが動作している完全な電源からスタンバイ電源に移行します。 |
5 |
トップ・ファン: オレンジ色 |
1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。
|
6 |
リアPS: オレンジ色 |
1つ(またはそれ以上)の電源装置が故障したことを示します。
|
7 |
過熱警告: オレンジ色 |
これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。 |
8 |
サービス・プロセッサ(SP): 緑色 |
|
9 |
ドライブOK: 緑色 |
|
10 |
ドライブ要点検: オレンジ色 |
|
11 |
ドライブの取り外し準備完了: 青色 |
|
サーバーのバック・パネルのステータス・インジケータ
Oracle Database Appliance X6-2S/X6-2Mの各種バック・パネル・ステータス・インジケータのリストを参照してください。

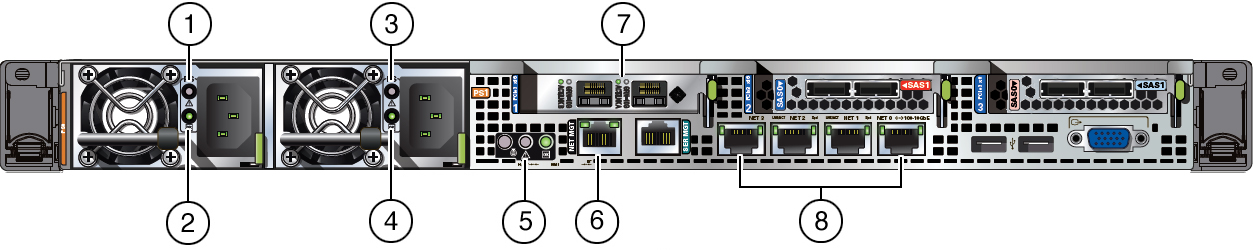

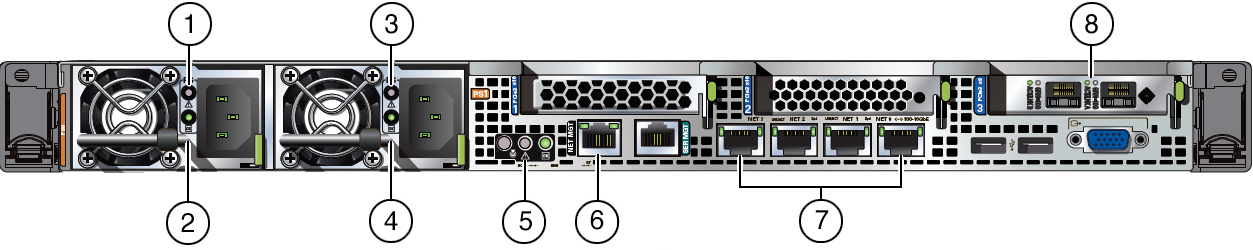

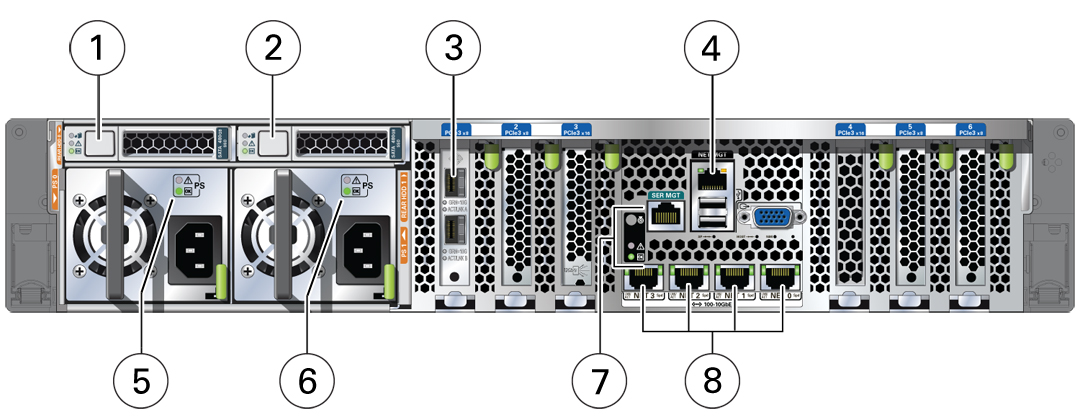

次の図は、Oracle Database Appliance X6-2S/X6-2Mサーバーの背面パネルを示し、システム、電源、およびネットワーク・ポートのインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1, 3 |
PSサービスが必要: オレンジ色 |
|
2, 4 |
PS OK: 緑色 |
|
5 |
システムのロケート、必要なサービス、およびOK: 様々 |
これらはフロント・パネルと同じように動作します。 |
6 |
NET MGTポート: 緑色 |
10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ:
右上のアクティビティ・インジケータ:
|
7 |
NET 0-3ポート: 緑色/オレンジ色 |
100/1000/10000 BASE-Tイーサネット・インタフェース。 左上のアクティビティ・インジケータ:
右上のリンク・インジケータ:
|
8 |
デュアル10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート: 緑色/オレンジ色 |
1000/10000 BASE-T Ethernetインタフェース。 GRN=10G:
ACT/LINK(AまたはB):
|
Oracle Database Appliance X6-2Lサーバー・ステータス・インジケータ
Oracle Database Appliance X6-2Lの前面および背面ステータス・インジケータの説明を参照してください。
- 「サーバーのフロント・パネルのステータス・インジケータ」
Oracle Database Appliance X6-2Lのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「サーバーのバック・パネルのステータス・インジケータ」
Oracle Database Appliance X6-2Lの各種バック・パネル・ステータス・インジケータのリストを参照してください。
サーバーのフロント・パネルのステータス・インジケータ
Oracle Database Appliance X6-2Lのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X6-2Lサーバーの前面パネルを示し、システムおよびストレージ・ドライブのインジケータを含んでいます。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
要点検: オレンジ色 |
このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。 |
3 |
OK: 緑色 |
サーバー・ノードの動作状態を示します:
|
4 |
電源ボタン |
クリックして全電力を適用し、サーバー・ホストを起動します。 再び押すと、Oracle ILOM SPのみが動作している完全な電源からスタンバイ電源に移行します。 |
5 |
サービス・プロセッサ(SP): 緑色 |
|
6 |
ドライブOK: 緑色 |
|
7 |
ドライブ要点検: オレンジ色 |
|
8 |
ドライブの取り外し準備完了: 青色 |
|
9 |
トップ・ファン: オレンジ色 リアPS: オレンジ色 過熱警告: オレンジ色 |
トップ・ファン:
リアPS:
過熱警告:
|
サーバーのバック・パネルのステータス・インジケータ
Oracle Database Appliance X6-2Lの各種バック・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X6-2S/X6-2Mサーバーの背面パネルを示し、システム、電源、およびネットワーク・ポートのインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1, 2 |
ストレージ・ドライブのステータス: 様々 |
これらはフロント・パネルと同じように動作します。 |
3 |
デュアル・ポート10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート: 緑色/オレンジ色 |
GRN=10G:
ACT/LINK(AまたはB):
|
4 |
NET MGTポート: 緑色 |
10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ:
右上のアクティビティ・インジケータ:
|
5, 6 |
PSサービスが必要: オレンジ色 PS OK: 緑色 |
PSサービスが必要:
PS OK:
|
7 |
システムのロケート、必要なサービス、およびOK: 様々 |
これらはフロント・パネルと同じように動作します。 |
8 |
NET 0-3ポート: 緑色/オレンジ色 |
100/1000/10000 BASE-Tイーサネット・インタフェース。 左上のアクティビティ・インジケータ:
右上のリンク・インジケータ:
|
Oracle Database Appliance X6-2-HAステータス・インジケータ
Oracle Database Appliance X6-2-HAステータス・インジケータについて学んでください。
- 「Oracle Database Appliance X6-2-HAサーバー・ノード・ステータス・インジケータ」
Oracle Database Appliance X6-2-HAサーバー・ノードのフロントおよびバック・ステータス・インジケータの説明を参照してください。 - 「Oracle Database Appliance X6-2-HAストレージ・シェルフ・インジケータ」
前面および背面のOracle Database Appliance X6-2-HAストレージ・シェルフ・ステータス・インジケータの説明を参照してください。
親トピック: システム・ステータス・インジケータおよびLEDの概要
Oracle Database Appliance X6-2-HAサーバー・ノード・ステータス・インジケータ
Oracle Database Appliance X6-2-HAサーバー・ノードのフロントおよびバック・ステータス・インジケータの説明を参照してください。
- 「サーバー・ノードのフロント・パネルのステータス・インジケータ」
Oracle Database Appliance X6-2-HAサーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「サーバー・ノードのバック・パネル・ステータス・インジケータ」
Oracle Database Appliance X6-2-HAサーバー・ノードの各種バック・パネル・ステータス・インジケータのリストを参照してください。
サーバー・ノードのフロント・パネルのステータス・インジケータ
Oracle Database Appliance X6-2-HAサーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X6-2-HAサーバー・ノードの前面パネルを示し、システム・ドライブとストレージ・ドライブのインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
要点検: オレンジ色 |
このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。 |
3 |
OK: 緑色 |
サーバー・ノードの動作状態を示します:
|
4 |
電源ボタン |
クリックして全電力を適用し、サーバー・ホストを起動します。 再び押すと、Oracle ILOM SPのみが動作している完全な電源からスタンバイ電源に移行します。 |
5 |
トップ・ファン: オレンジ色 |
1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。
|
6 |
リアPS: オレンジ色 |
1つ(またはそれ以上)の電源装置が故障したことを示します。
|
7 |
過熱警告: オレンジ色 |
これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。 |
8 |
サービス・プロセッサ(SP): 緑色 |
|
9 |
ドライブOK: 緑色 |
|
10 |
ドライブ要点検: オレンジ色 |
|
11 |
ドライブの取り外し準備完了: 青色 |
|
サーバー・ノードのバック・パネル・ステータス・インジケータ
Oracle Database Appliance X6-2-HAサーバー・ノードの各種バック・パネル・ステータス・インジケータのリストを参照してください。

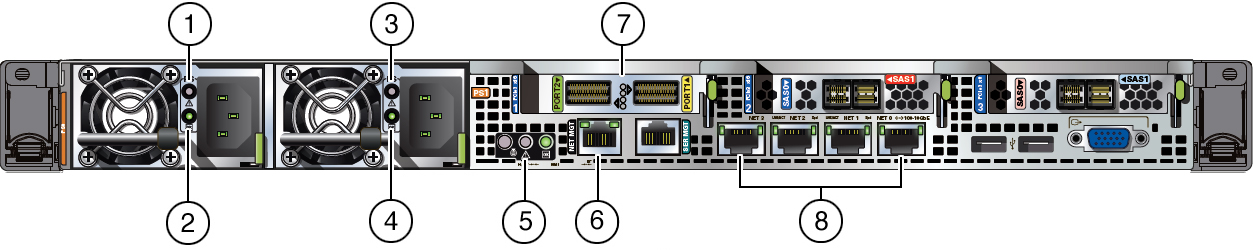

次の図は、Oracle Database Appliance X6-2-HAサーバー・ノードの背面パネルを示し、システム、電源装置、およびネットワーク・ポートのインジケータを示しています
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1, 3 |
PSサービスが必要: オレンジ色 |
|
2, 4 |
PS OK: 緑色 |
|
5 |
システムのロケート、必要なサービス、およびOK: 様々 |
これらはフロント・パネルと同じように動作します。 |
6 |
NET MGTポート: 緑色 |
10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ:
右上のアクティビティ・インジケータ:
|
7 |
2つのInfiniBand QSFP+アダプタ・ポート(図示): 緑色/黄色 --または-- デュアル10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート(図示せず): 緑色/オレンジ色 |
InfiniBand QSFP+インタフェース。
デュアル10 GbE SFP+インタフェース。
|
8 |
NET 0-3ポート: 緑色/オレンジ色 |
100/1000/10000 BASE-Tイーサネット・インタフェース。 左上のアクティビティ・インジケータ:
右上のリンク・インジケータ:
|
Oracle Database Appliance X6-2-HAストレージ・シェルフ・インジケータ
前面および背面のOracle Database Appliance X6-2-HAストレージ・シェルフ・ステータス・インジケータの説明を参照してください。
- 「ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ」
Oracle Database Appliance X6-2-HAストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「ストレージ・シェルフ・バック・パネル・ステータス・インジケータ」
Oracle Database Appliance X6-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。
ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ
Oracle Database Appliance X6-2-HAストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

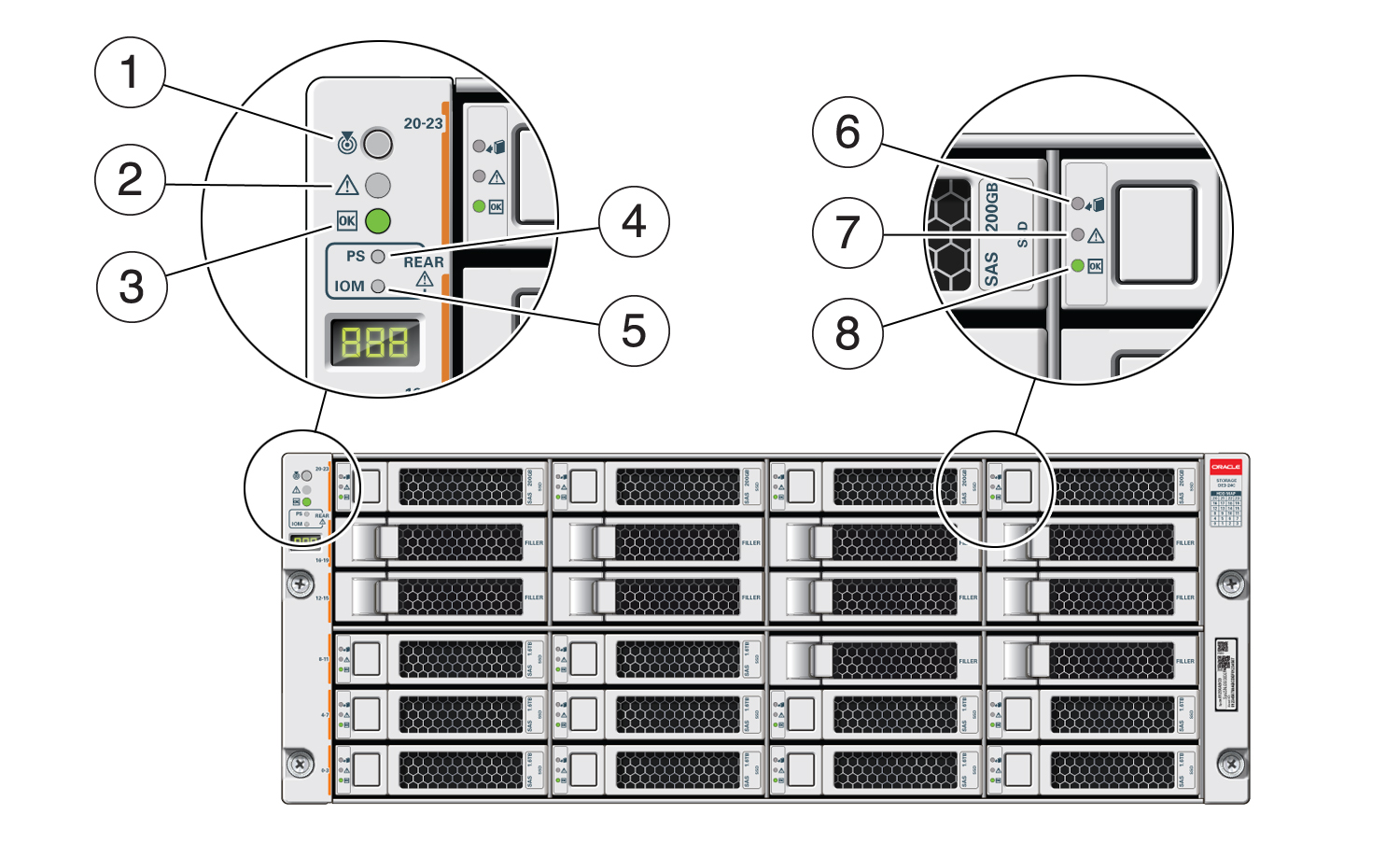

次の図は、Oracle Database Appliance X6-2-HAストレージ・シェルフ(DE3-24C)のフロント・パネルとドライブのコントロールとインジケータを示しています。
注意:
ストレージ・シェルフ前面の2文字または3文字のLEDエンクロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
要点検: オレンジ色 |
|
3 |
OK: 緑色 |
|
4 |
電源装置の障害インジケータ: オレンジ色 |
|
5 |
SAS I/Oモジュール障害インジケータ: オレンジ色 |
|
6 |
取り外し準備完了: 青色 |
|
7 |
ドライブ要点検: オレンジ色 |
|
8 |
電源/アクティビティ: 緑色 |
|
ストレージ・シェルフ・バック・パネル・ステータス・インジケータ
Oracle Database Appliance X6-2-HAストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X6-2-HAストレージ・シェルフ(DE3-24C)の背面パネルのコントロールとインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
AC電源の障害インジケータ: オレンジ色 |
|
2 |
ファン障害インジケータ: オレンジ色 |
|
3 |
電源装置のステータス・インジケータ: 緑色 |
|
4 |
DC電源障害インジケータ: オレンジ色 |
|
5 |
予約済 |
このポートはOracle Service用に予約されています。 |
6 |
ネットワーク・ポート(予約済) |
このポートはOracle Service用に予約されています。 |
7 |
位置特定: 白 |
|
8 |
要点検: オレンジ色 |
|
9 |
OK: 緑色 |
|
10 |
SAS I/Oモジュールの取り外し準備完了: 青色 |
|
11 |
SAS I/Oモジュール・サービス必須インジケータ: オレンジ色 |
|
12 |
SAS I/OモジュールOK: 緑色 |
|
13 |
ホストSASポート・サービス要求インジケータ: オレンジ色 |
|
14 |
ホストSASポート・アクティビティ・インジケータ: 緑色 |
|
Oracle Database Appliance X5-2のステータス・インジケータ
Oracle Database Appliance X5-2ステータス・インジケータについて学んでください。
- 「Oracle Database Appliance X5-2サーバー・ノードのステータス・インジケータ」
Oracle Database Appliance X5-2サーバー・ノードの前面および背面のステータス・インジケータの説明を参照してください。 - 「Oracle Database Appliance X5-2ストレージ・シェルフ・インジケータ」
前面および背面のOracle Database Appliance X5-2ストレージ・シェルフ・ステータス・インジケータの説明を参照してください。
親トピック: システム・ステータス・インジケータおよびLEDの概要
Oracle Database Appliance X5-2 「サーバー・ノードのステータス・インジケータ」
Oracle Database Appliance X5-2サーバー・ノードの前面および背面のステータス・インジケータの説明を参照してください。
- 「サーバー・ノードのフロント・パネルのステータス・インジケータ」
Oracle Database Appliance X5-2サーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「サーバー・ノードのバック・パネル・ステータス・インジケータ」
Oracle Database Appliance X5-2サーバー・ノードのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。
サーバー・ノードのフロント・パネルのステータス・インジケータ
Oracle Database Appliance X5-2サーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

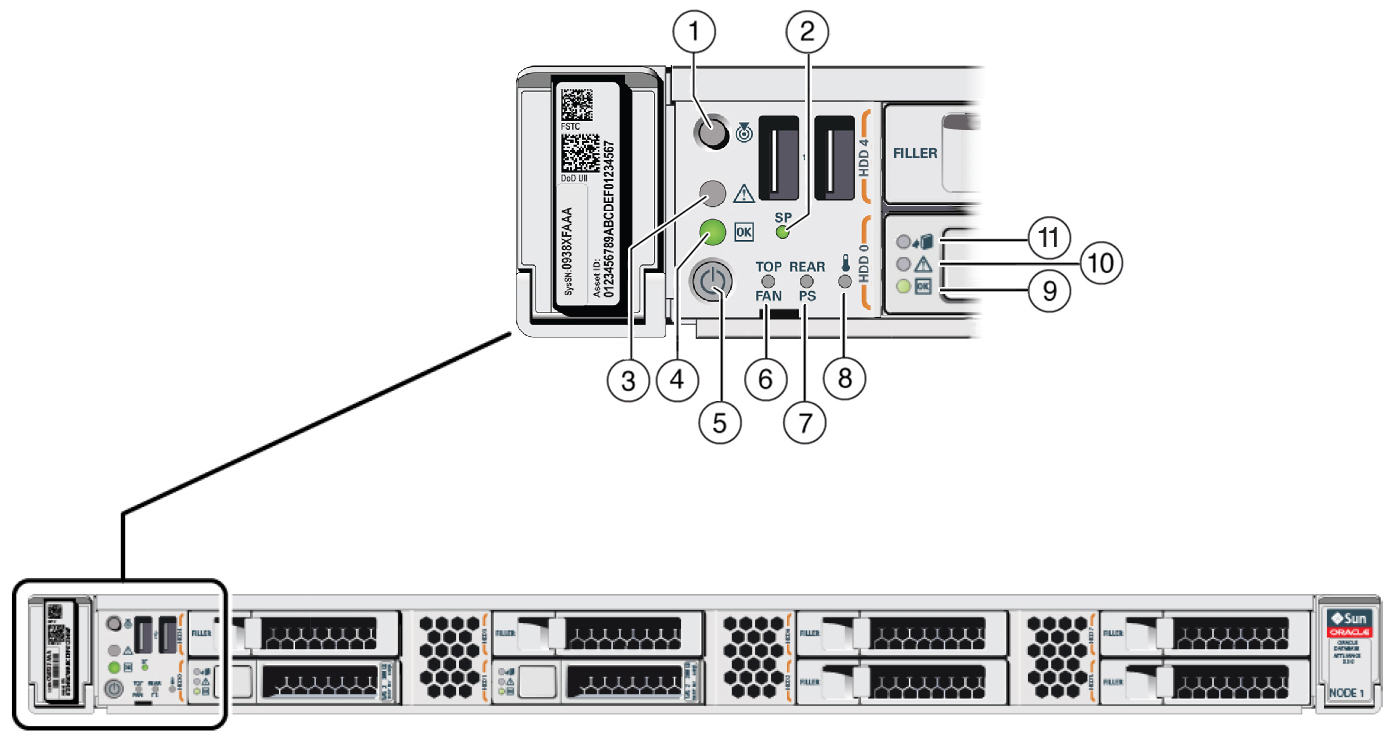

次の図は、Oracle Database Appliance X5-2サーバー・ノードの前面パネルを示しており、システム・ドライブとストレージ・ドライブのインジケータを含んでいます。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
要点検: オレンジ色 |
このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。 |
3 |
OK: 緑色 |
サーバー・ノードの動作状態を示します:
|
4 |
電源ボタン |
クリックして全電力を適用し、サーバー・ホストを起動します。 再び押すと、Oracle ILOM SPのみが動作している完全な電源からスタンバイ電源に移行します。 |
5 |
トップ・ファン: オレンジ色 |
1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。
|
6 |
リアPS: オレンジ色 |
1つ(またはそれ以上)の電源装置が故障したことを示します。
|
7 |
過熱警告: オレンジ色 |
これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。 |
8 |
サービス・プロセッサ(SP): 緑色 |
|
9 |
ドライブOK: 緑色 |
|
10 |
ドライブ要点検: オレンジ色 |
|
11 |
ドライブの取り外し準備完了: 青色 |
|
サーバー・ノードのバック・パネル・ステータス・インジケータ
Oracle Database Appliance X5-2サーバー・ノードのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X5-2サーバー・ノードの背面パネルを示しており、システム、電源装置、およびネットワーク・ポートのインジケータを含んでいます
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1, 3 |
PSサービスが必要: オレンジ色 |
|
2, 4 |
PS OK: 緑色 |
|
5 |
システムのロケート、必要なサービス、およびOK: 様々 |
これらはフロント・パネルと同じように動作します。 |
6 |
NET MGTポート: 緑色 |
10/100/1000 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ:
右上のアクティビティ・インジケータ:
|
7 |
2つのInfiniBand QSFP+アダプタ・ポート(図示): 緑色/黄色 |
InfiniBand QSFP+インタフェース。
|
8 |
NET 0-3ポート: 緑色/オレンジ色 |
100/1000 BASE-T Ethernetインタフェース。 左上のアクティビティ・インジケータ:
右上のリンク・インジケータ:
|
Oracle Database Appliance X5-2ストレージ・シェルフ・インジケータ
前面および背面のOracle Database Appliance X5-2ストレージ・シェルフ・ステータス・インジケータの説明を参照してください。
- 「ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ」
Oracle Database Appliance X5-2ストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「ストレージ・シェルフ・バック・パネル・ステータス・インジケータ」
Oracle Database Appliance X5-2ストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。
ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ
Oracle Database Appliance X5-2ストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X5-2ストレージ・シェルフ(DE2-24C)のフロント・パネルとドライブのコントロールとインジケータを示しています。
注意:
ストレージ・シェルフ前面の2文字または3文字のLEDエンクロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
OK: 緑色 |
|
2 |
要点検: オレンジ色 |
|
3 |
位置特定: 白 |
|
4 |
電源/アクティビティ: 緑色 |
|
5 |
ドライブ要点検: オレンジ色 |
|
ストレージ・シェルフ・バック・パネル・ステータス・インジケータ
Oracle Database Appliance X5-2ストレージ・シェルフの各種バック・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X5-2ストレージ・シェルフ(DE2-24C)の背面パネルのコントロールとインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
AC電源の障害インジケータ: オレンジ色 |
|
2 |
電源装置のステータス・インジケータ: 緑色 |
|
3 |
ファン障害インジケータ: オレンジ色 |
|
4 |
DC電源障害インジケータ: オレンジ色 |
|
5 |
SAS I/Oモジュールのステータス・インジケータ: 緑色またはオレンジ色 |
|
6 |
予約済 |
このポートはOracle Service用に予約されています。 |
7 |
ネットワーク・ポート(予約済) |
このポートはOracle Service用に予約されています。 |
8 |
ホストSASのポート・アクティビティ・インジケータ(ポートごとに4個): 緑色 |
|
Oracle Database Appliance X3-2/X4-2のステータス・インジケータ
Oracle Database Appliance X3-2/X4-2ステータス・インジケータについて学んでください。
- 「Oracle Database Appliance X3-2/X4-2サーバー・ノード・ステータス・インジケータ」
Oracle Database Appliance X3-2/X4-2サーバー・ノードの前後のステータス・インジケータの説明を参照してください。 - 「Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ・インジケータ」
前面および背面のOracle Database Appliance X3-2/X4-2ストレージ・シェルフ・ステータス・インジケータの説明を参照してください。
親トピック: システム・ステータス・インジケータおよびLEDの概要
Oracle Database Appliance X3-2/X4-2 「サーバー・ノードのステータス・インジケータ」
Oracle Database Appliance X3-2/X4-2サーバー・ノードの前後のステータス・インジケータの説明を参照してください。
- 「サーバー・ノードのフロント・パネルのステータス・インジケータ」
Oracle Database Appliance X3-2/X4-2サーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「サーバー・ノードのバック・パネル・ステータス・インジケータ」
Oracle Database Appliance X3-2/X4-2サーバー・ノードのさまざまな背面パネルのステータス・インジケータのリストを参照してください。
サーバー・ノードのフロント・パネルのステータス・インジケータ
Oracle Database Appliance X3-2/X4-2サーバー・ノードのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X3-2/X4-2サーバー・ノードの前面パネルを示しており、システム・ドライブとストレージ・ドライブのインジケータが含まれています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
サービス・プロセッサ(SP): 緑色 |
|
3 |
要点検: オレンジ色 |
このインジケータの点灯には、常に推奨されるサービス・アクションを含むシステム・コンソール・メッセージが付いています。 |
4 |
OK: 緑色 |
サーバー・ノードの動作状態を示します:
|
5 |
電源ボタン |
押すと、フル・パワーを適用します。 もう一度押すと、主電源がオフになりますが、Oracle ILOMにはスタンバイ電源が残っています。 |
6 |
トップ・ファン: オレンジ色 |
1つ(またはそれ以上)の内蔵ファン・モジュールが故障したことを示します。
|
7 |
リアPS: オレンジ色 |
1つ(またはそれ以上)の電源装置が故障したことを示します。
|
8 |
過熱警告: オレンジ色 |
これは警告表示であり、致命的な温度ではありません。 この状態を訂正しないと、システムが予期せずに過熱してシャットダウンする可能性があります。 |
9 |
ドライブOK: 緑色 |
|
10 |
ドライブ要点検: オレンジ色 |
|
11 |
ドライブの取り外し準備完了: 青色 |
|
サーバー・ノードのバック・パネル・ステータス・インジケータ
Oracle Database Appliance X3-2/X4-2サーバー・ノードのさまざまな背面パネルのステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X3-2/X4-2サーバー・ノードの背面パネルを示し、システム、電源装置、およびネットワーク・ポートのインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1, 3 |
PSサービスが必要: オレンジ色 |
|
2, 4 |
PS OK: 緑色 |
|
5 |
システムのロケート、必要なサービス、およびOK: 様々 |
これらはフロント・パネルと同じように動作します。 |
6 |
NET MGTポート: 緑色/オレンジ色 |
10/100 BASE-Tイーサネット管理インタフェース。 左上のリンク・インジケータ:
右上のアクティビティ・インジケータ:
|
7 |
Oracle Database Appliance X4-2:デュアル10 GbE SFP+ PCIe 2.0ロー・プロファイル・アダプタ・ポート(図) : 緑色/オレンジ色 --または-- Oracle Database Appliance X3-2: Sunデュアル・ポート10GBase-Tアダプタ・ポート(図示せず) : 緑色/黄色 |
Oracle Database Appliance X4-2は、1000/10000 BASE-T SFP + Ethernetインタフェースを備えています。
Oracle Database Appliance X3-2は、1000/10000 BASE-T Ethernetインタフェースを備えています。
|
8 |
NET 0-3ポート: 緑色/オレンジ色 |
100/1000 BASE-T Ethernetインタフェース。 左上のアクティビティ・インジケータ:
右上のリンク・インジケータ:
|
Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ・インジケータ
前面および背面のOracle Database Appliance X3-2/X4-2ストレージ・シェルフ・ステータス・インジケータの説明を参照してください。
- 「ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ」
Oracle Database Appliance X3-2/X4-2ストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。 - 「ストレージ・シェルフ・バック・パネル・ステータス・インジケータ」
Oracle Database Appliance X3-2/X4-2ストレージ・シェルフのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。
ストレージ・シェルフ・フロント・パネル・ステータス・インジケータ
Oracle Database Appliance X3-2/X4-2ストレージ・シェルフのさまざまなフォント・パネル・ステータス・インジケータのリストを参照してください。

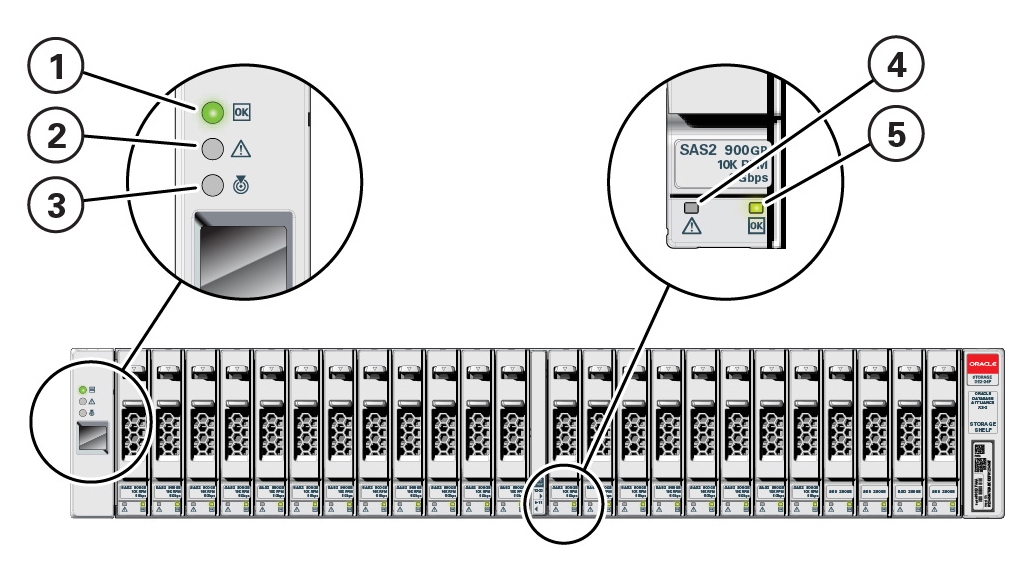

次の図は、Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ(DE2-24P)のフロント・パネルとドライブのコントロールとインジケータを示しています。
注意:
ストレージ・シェルフ前面の2文字または3文字のLEDエンクロージャID表示パネルは、Oracle Database Appliance製品では使用されません。 このパネルにゼロ以外の数字や文字が表示されている場合は、パネル、ケーブル配線(お客様で交換不可能)、その他のストレージ・シェルフ・コンポーネントのいずれかの障害が発生している可能性があります。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
OK: 緑色 |
|
2 |
要点検: オレンジ色 |
|
3 |
位置特定: 白 |
|
4 |
ドライブ要点検: オレンジ色 |
|
5 |
電源/アクティビティ: 緑色 |
|
ストレージ・シェルフ・バック・パネル・ステータス・インジケータ
Oracle Database Appliance X3-2/X4-2ストレージ・シェルフのさまざまなバック・パネル・ステータス・インジケータのリストを参照してください。
次の図は、Oracle Database Appliance X3-2/X4-2ストレージ・シェルフ(DE2-24P)の背面パネルのコントロールとインジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
AC電源の障害インジケータ: オレンジ色 |
|
2 |
電源装置のステータス・インジケータ: 緑色 |
|
3 |
ファン障害インジケータ: オレンジ色 |
|
4 |
DC電源障害インジケータ: オレンジ色 |
|
5 |
SAS I/Oモジュールのステータス・インジケータ: 緑色またはオレンジ色 |
|
6 |
予約済 |
このポートはOracle Service用に予約されています。 |
7 |
ネットワーク・ポート(予約済) |
このポートはOracle Service用に予約されています。 |
8 |
ホストSASのポート・アクティビティ・インジケータ(ポートごとに4個): 緑色 |
|
Oracle Database Applianceバージョン1ステータス・インジケータ
Oracle Database Applianceバージョン1の前後のステータス・インジケータについて学びます。
- 「サーバー・ノードの前面ステータス・インジケータ」
Oracle Database Applianceバージョン1サーバー・ノードの前面にあるさまざまなシステム・ステータス・インジケータのリストを参照してください。 - 「サーバー・ノードのファン・ステータス・インジケータ」
Oracle Database Applianceバージョン1サーバー・ノード・ファンのさまざまなステータス・インジケータのリストを参照してください。 - 「サーバー・ノードのストレージとブート・ドライブのステータス・インジケータ」
Oracle Database Applianceバージョン1サーバー・ノード・ストレージ・ドライブのさまざまなステータス・インジケータのリストを参照してください。 - 「サーバー・ノードの電源ステータス・インジケータ」
Oracle Database Applianceバージョン1サーバー・ノード電源装置のさまざまなステータス・インジケータのリストを参照してください。 - 「サーバー・ノードの背面ステータス・インジケータ」
Oracle Database Applianceバージョン1サーバー・ノードの背面にあるさまざまなシステム・ステータス・インジケータのリストを参照してください。 - 「サーバー・ノードの内部LED」
Oracle Database Applianceバージョン1サーバー・ノードのさまざまな内部ステータス・インジケータ(LED)のリストを参照してください。 - 「サーバー・ノードのイーサネット・ポート・ステータス・インジケータ」
Oracle Database Applianceバージョン1サーバー・ノードの背面にあるさまざまなイーサネット・ポート・ステータス・インジケータのリストを参照してください。
親トピック: システム・ステータス・インジケータおよびLEDの概要
サーバー・ノードの前面ステータス・インジケータ
Oracle Database Applianceバージョン1サーバー・ノードの前面にあるさまざまなシステム・ステータス・インジケータのリストを参照してください。

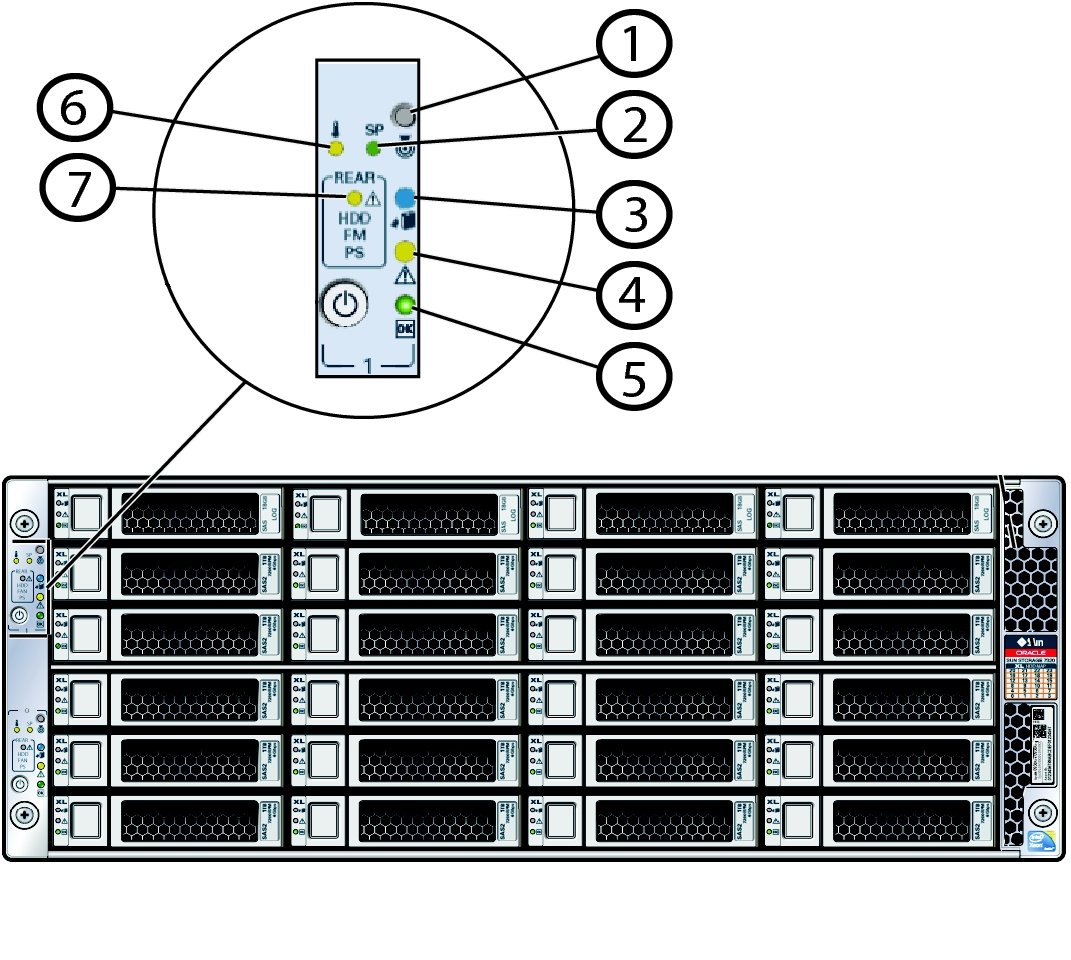

次の図は、各Oracle Database Applianceバージョン1サーバー・ノードのフロント・パネルの一般的なステータス・インジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定ボタン/LED: 白色 |
|
2 |
SP OK/障害: 2色 |
オレンジ色のLEDは、タイマーのステータスを示します。 ウォッチドック・タイマーは連続的に動作していますが、Oracle ILOMによってリセットされない場合は、タイムアウトになります。 タイムアウトになると、オレンジ色のLEDが点灯し、緑色のLEDが消えます。 |
3 |
取外し準備完了: 青色 |
|
4 |
要点検: オレンジ色 |
|
5 |
電源/OK: 緑色 |
このLEDは、シャーシの動作状態を示します。 このLEDは、次のいずれかの状態です。
|
6 |
過熱警告: オレンジ色 |
これは警告表示であり、致命的な温度ではありません。 この状態を解消しないと、システムが過熱し、停止する可能性があります。 |
7 |
背面コンポーネント障害: オレンジ色 |
この障害の状態は、シャーシ背面にあるシャーシ・コンポーネントと関連があります。 この障害の原因としては、次のことが考えられます。
|
サーバー・ノードのファンのステータス・インジケータ
Oracle Database Applianceバージョン1サーバー・ノード・ファンのさまざまなステータス・インジケータのリストを参照してください。
Oracle Database Applianceバージョン1の各ファン・モジュールには、ファンの正常状態とファンの障害状態の両方を示す単一の2色LEDがあります。 LEDが緑色の場合、ファン・モジュールが正しくシステムに接続されており、指定した電力管理設定に対して所定のRPM範囲内で動作中であることを示します。 LEDがオレンジ色の場合、ファン障害を示します。
注意:
ファン・モジュールのLEDは、システムの初期電源投入時にオレンジ色に点灯しません。 Oracle ILOMでは、ファン・モジュールが故障している、またはインストールされているべきファンがないことを示す障害が検出された場合にのみ、ファンのLEDがオレンジ色に点灯します。

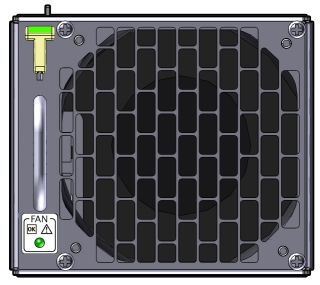

次の図は、各サーバー・ノードの背面から見えるファン・モジュールのステータス・インジケータを示しています。
インジケータ/LED: 色 | 状態の意味 |
---|---|
OK: 緑色 |
|
要点検: オレンジ色 |
システムがファン・モジュールの障害を検出すると、前面および背面パネルのサービス要求LEDも点灯します。 |
サーバー・ノードのストレージとブート・ドライブのステータス・インジケータ
Oracle Database Applianceバージョン1サーバー・ノード・ストレージ・ドライブのさまざまなステータス・インジケータのリストを参照してください。
Oracle Database Applianceバージョン1の各ストレージ・ドライブには3つのLEDがあります。 前面ストレージ・ドライブと背面起動ドライブでは、それらは同じです。

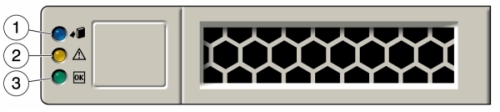

次の図は、サーバー・ノードのストレージおよび起動ドライブのステータス・インジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
取外し準備完了: 青色 |
|
2 |
要点検: オレンジ色 |
|
3 |
OK/アクティビティ: 緑色 |
|
サーバー・ノードの電源装置のステータス・インジケータ
Oracle Database Applianceバージョン1サーバー・ノード電源装置のさまざまなステータス・インジケータのリストを参照してください。
Oracle Database Applianceバージョン1の各電源装置には、3つのステータスLEDがあります。

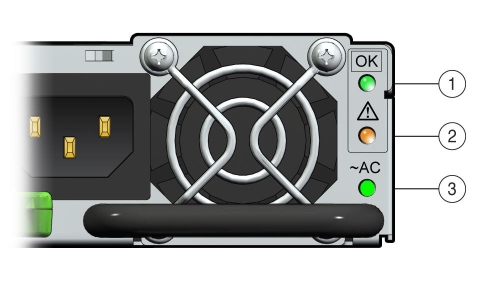

次の図は、各サーバー・ノードの背面から見える電源装置のステータス・インジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
OK: 緑色 |
|
2 |
要点検: オレンジ色 |
|
3 |
AC使用可能: 緑色 |
|
サーバー・ノードの背面ステータス・インジケータ
Oracle Database Applianceバージョン1サーバー・ノードの背面にあるさまざまなシステム・ステータス・インジケータのリストを参照してください。
Oracle Database Applianceバージョン1の各サーバー・ノードには、背面パネルに4つのサマリー・ステータスLEDがあります。

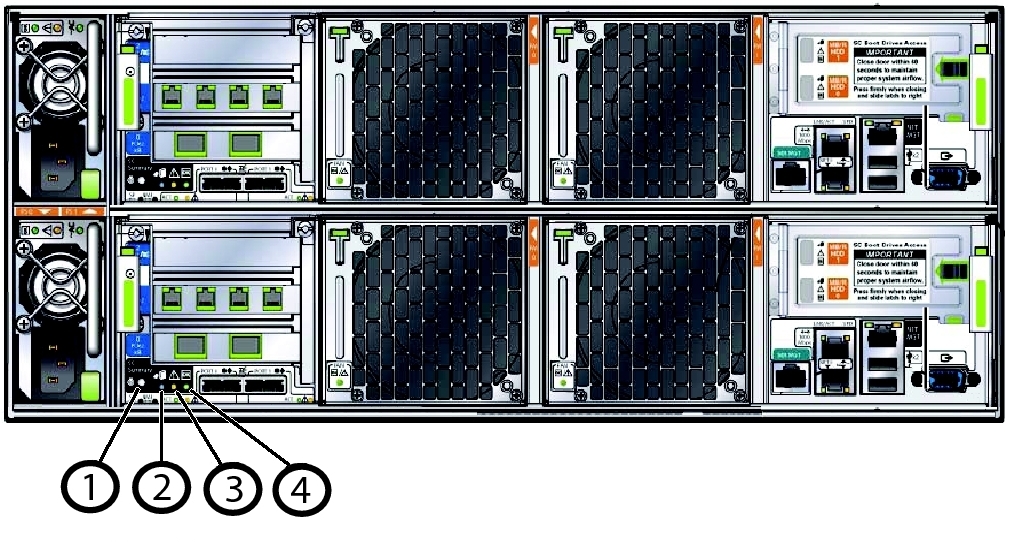

次の図は、各サーバー・ノードの背面から表示できるステータス・インジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
位置特定: 白 |
|
2 |
取外し準備完了: 青色 |
|
3 |
要点検: オレンジ色 |
|
4 |
電源/OK: 緑色 |
このLEDは、シャーシの動作状態を示します。 このLEDは、次のいずれかの状態です。
|
サーバー・ノードの内部LED
Oracle Database Applianceバージョン1サーバー・ノードのさまざまな内部ステータス・インジケータ(LED)のリストを参照してください。
次のセクションでは、Oracle Database Applianceバージョン1の内部LEDについて説明します。 各サーバー・ノードには、次の内部LEDがあります。
注意:
スーパー・キャパシタ(マザーボード上)は、電源が投入されているシステム・シャーシからサーバー・ノードを取り外した後、サーバー・ノードの障害LEDを最大15分間点灯するための電力を提供します。 約15分後、キャパシタは十分に放電され、障害LEDは点灯できなくなります。
-
障害検知電源良好LED。
キャパシタに障害LEDを点灯するのに十分な電力がある場合、この緑色のLEDは障害検知ボタンが押されるたびに点灯します。 このLEDは障害検知ボタンの隣にあります。
障害検知ボタンと障害検知電源良好LEDの位置は、「障害のあるDIMMを取り外す」を参照してください。
-
メモリーDIMM障害LED
各DIMMスロットには、DIMM障害LEDが隣接しています。 DIMMに障害が発生した場合、障害検知ボタンを押すと、隣接するLEDが点灯します。
障害検知ボタンとDIMM障害LEDの位置は、「障害のあるDIMMを取り外す」を参照してください。
-
CPU障害LED
両方のCPUには、関連付けられたCPU障害LEDがあります。 CPUに障害が発生した場合、障害検知ボタンを押すと、そのCPUに関連付けられたLEDが点灯します。
CPU障害LEDの位置は、「プロセッサ(CPU)を取り外す」を参照してください。
サーバー・ノードのイーサネット・ポート・ステータス・インジケータ
Oracle Database Applianceバージョン1サーバー・ノードの背面にあるさまざまなイーサネット・ポート・ステータス・インジケータのリストを参照してください。
Oracle Database Applianceバージョン1の各サーバー・ノードには、2つのホスト・イーサネット・ポート(NET0およびNET1)とSPネットワーク管理ポート(NET MGT)があります。 これらのポートにはそれぞれ2つのLEDがあり、リンク・アクティビティとポート速度を示します。

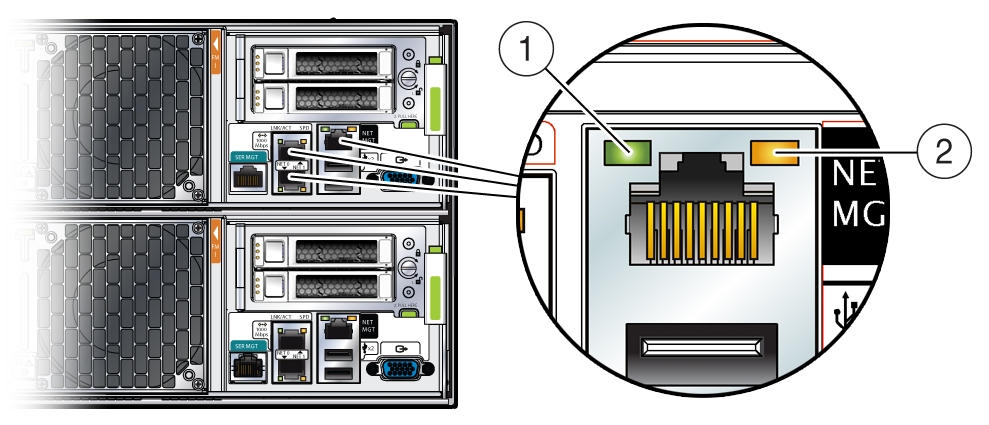

次の図は、各サーバー・ノードの背面から表示できるステータス・インジケータを示しています。
コールアウト | インジケータ/LED: 色 | 状態の意味 |
---|---|---|
1 |
リンク・アクティビティ: 緑色 |
リンク・アクティビティを示す場合に点灯します。 |
2 |
リンク速度: 2色 |
緑色 - 最高速度で確立されたリンク。 オレンジ色 - 次に高速またはより遅い速度で確立されたリンク。 消灯 - 一番遅い速度(10Mbps)でのリンク。 |
