7 Oracle Exadata Database Machine X6-2、X6-8、X5-2およびX5-8の配線表
この章の各表に、Oracle Exadata Database Machine X6-2、X6-8、X5-2およびX5-8の配線レイアウトを示します。
- ラックのレイアウト図
このトピックの図は、Oracle Exadata Database Machine X6-2、X6-8、X5-2およびX5-8のラック・レイアウトを示しています。 - Sun Integrated Lights Out Manager配線表
- 管理ギガビット・イーサネット・ポート配線表
この項には、管理ギガビット・イーサネット・ネットワーク配線表が含まれます。 - 単相配電ユニット配線表
- 3相配電ユニット配線表
この項には、各配電ユニット(PDU)から各ラックに構成された電源に接続する3相配線の表が含まれます。 - InfiniBandネットワーク配線表
このトピックでは、Oracle Exadata Database Machine X5およびX6ラックのInfiniBandネットワーク配線の表を示します。
7.1 ラックのレイアウト図
このトピックの図は、Oracle Exadata Database Machine X6-2、X6-8、X5-2およびX5-8のラック・レイアウトを示しています。
注意:
読みやすさを考慮して、Oracle Exadata Database MachineとOracle Exadata Storage拡張ラックの両方に言及する場合、「Oracle Exadataラック」という名前を使用します。次の略語が表で使用されます。
| 略語 | 説明 |
|---|---|
|
Rn |
ラックn。nはラック数です。R1など。 |
|
Un |
ラックのユニットの高さ。nは数値です。U20など。 |
|
Pn |
InfiniBandポートn。nはポート番号です。P8Aなど。 |
Oracle Exadata Database Machineで使用されるケーブルは、次のように色分けされます。
- 黒: InfiniBandケーブルまたはAC電源ジャンパ・ケーブル
- 赤: Integrated Lights Out Manager (ILOM)ケーブル
- 青: ギガビット・イーサネット・ケーブル

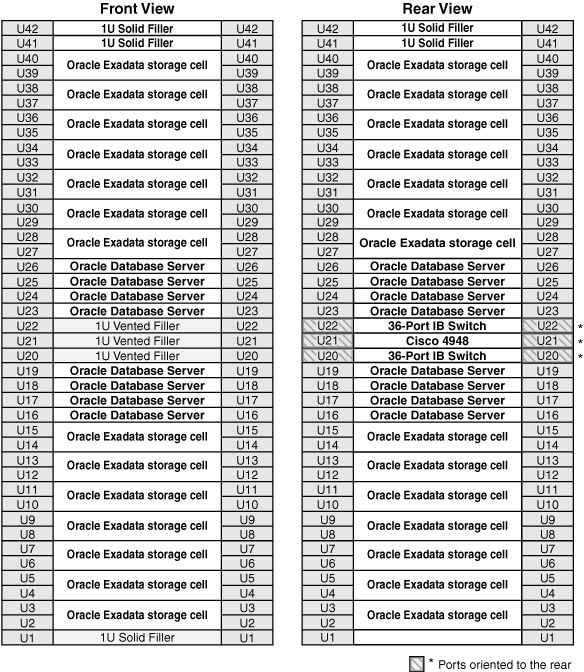

次の図に、Oracle Exadata Database Machine X5-2およびX6-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図7-1 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックのラック・レイアウト
「図7-1 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックのラック・レイアウト」の説明

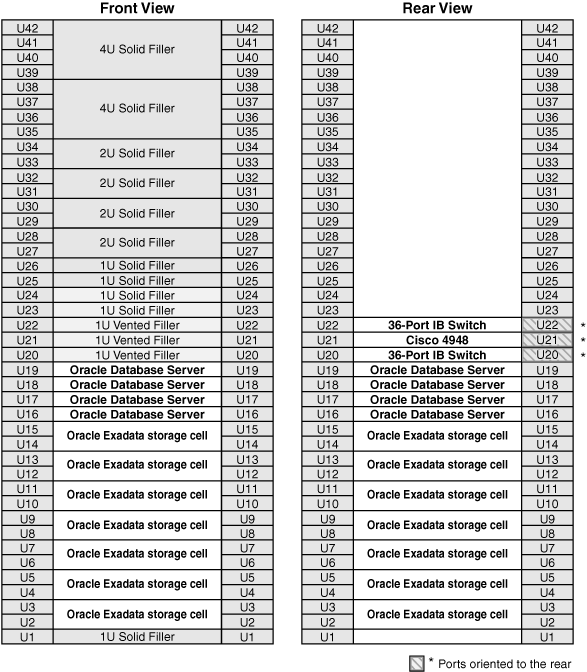

次の図に、Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックの前面図および背面図を示します。
図7-2 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックのラック・レイアウト
「図7-2 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックのラック・レイアウト」の説明
次の図に、Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラック、およびOracle Exadata Database Machine X6-2およびX5-2エイス・ラックの前面図および背面図を示します。
図7-3 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックおよびOracle Exadata Database Machine X6-2およびX5-2エイス・ラックのラック・レイアウト
「図7-3 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックおよびOracle Exadata Database Machine X6-2およびX5-2エイス・ラックのラック・レイアウト」の説明
次の図に、Oracle Exadata Database Machine X5-8およびX6-8の前面図および背面図を示します。
図7-4 Oracle Exadata Database Machine X5-8およびX6-8のラック・レイアウト
「図7-4 Oracle Exadata Database Machine X5-8およびX6-8のラック・レイアウト」の説明
7.2 Sun Integrated Lights Out Manager配線表
この項の表は次のとおりです。
-
表7-1 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックのILOM配線
-
表7-2 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックのILOM配線
-
表7-3 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックのILOM配線
-
表7-4 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックのILOM配線
次の表に、Oracle Exadata Database Machine X6-2およびX5-2フル・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表7-1 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U39 |
Exadata Storage Server |
2 |
|
U37 |
Exadata Storage Server |
4 |
|
U35 |
Exadata Storage Server |
6 |
|
U33 |
Exadata Storage Server |
8 |
|
U31 |
Exadata Storage Server |
10 |
|
U29 |
Exadata Storage Server |
12 |
|
U27 |
Exadata Storage Server |
14 |
|
U26 |
データベース・サーバー |
16 |
|
U25 |
データベース・サーバー |
18 |
|
U24 |
データベース・サーバー |
20 |
|
U23 |
データベース・サーバー |
22 |
|
U19 |
データベース・サーバー |
24 |
|
U18 |
データベース・サーバー |
26 |
|
U17 |
データベース・サーバー |
28 |
|
U16 |
データベース・サーバー |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
次の表に、Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表7-2 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U19 |
データベース・サーバー |
24 |
|
U18 |
データベース・サーバー |
26 |
|
U17 |
データベース・サーバー |
28 |
|
U16 |
データベース・サーバー |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
次の表に、Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表7-3 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U17 |
データベース・サーバー |
28 |
|
U16 |
データベース・サーバー |
30 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
次の表に、Oracle Exadata Database Machine X5-8およびX6-8フル・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表7-4 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
2 |
|
U39 |
Exadata Storage Server |
4 |
|
U37 |
Exadata Storage Server |
6 |
|
U35 |
Exadata Storage Server |
8 |
|
U33 |
Exadata Storage Server |
10 |
|
U31 |
Exadata Storage Server |
12 |
|
U29 |
Exadata Storage Server |
14 |
|
U24 |
データベース・サーバー |
16 |
|
U16 |
データベース・サーバー |
18 |
|
U14 |
Exadata Storage Server |
20 |
|
U12 |
Exadata Storage Server |
22 |
|
U10 |
Exadata Storage Server |
24 |
|
U8 |
Exadata Storage Server |
26 |
|
U6 |
Exadata Storage Server |
28 |
|
U4 |
Exadata Storage Server |
30 |
|
U2 |
Exadata Storage Server |
32 |
7.3 管理ギガビット・イーサネット・ポート配線表
この項には、管理ギガビット・イーサネット・ネットワーク配線の表が含まれます。
ギガビット・イーサネット・スイッチは、Oracle Exadata Database Machine X6-2およびX5-2ラックのラック・ユニット21にあります。
この項の表は次のとおりです。
-
表7-5 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックのギガビット・イーサネット配線
-
表7-6 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックのギガビット・イーサネット配線
-
表7-7 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックのギガビット・イーサネット配線
-
表7-8 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックのギガビット・イーサネット配線
次の表に、Oracle Exadata Database Machine X6-2およびX5-2フル・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表7-5 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U39 |
Exadata Storage Server |
1 |
|
U37 |
Exadata Storage Server |
3 |
|
U35 |
Exadata Storage Server |
5 |
|
U33 |
Exadata Storage Server |
7 |
|
U31 |
Exadata Storage Server |
9 |
|
U29 |
Exadata Storage Server |
11 |
|
U27 |
Exadata Storage Server |
13 |
|
U26 |
データベース・サーバー |
15 |
|
U25 |
データベース・サーバー |
17 |
|
U24 |
データベース・サーバー |
19 |
|
U23 |
データベース・サーバー |
21 |
|
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U19 |
データベース・サーバー |
23 |
|
U18 |
データベース・サーバー |
25 |
|
U17 |
データベース・サーバー |
27 |
|
U16 |
データベース・サーバー |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ スパイン・スイッチはExadata X4-2以降のモデルにデフォルトで付属しなくなりましたが、ポート47はまだスパインInfiniBandスイッチのためにCisco 4948上で予約されていることに注意してください。 |
47 |
次の表に、Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表7-6 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U19 |
データベース・サーバー |
23 |
|
U18 |
データベース・サーバー |
25 |
|
U17 |
データベース・サーバー |
27 |
|
U16 |
データベース・サーバー |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ スパイン・スイッチはExadata X4-2以降のモデルにデフォルトで付属しなくなりましたが、ポート47はまだスパインInfiniBandスイッチのためにCisco 4948上で予約されていることに注意してください。 |
47 |
次の表に、Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表7-7 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U17 |
データベース・サーバー |
27 |
|
U16 |
データベース・サーバー |
29 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
次の表に、Oracle Exadata Database Machine X5-8およびX6-8フル・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表7-8 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
1 |
|
U39 |
Exadata Storage Server |
3 |
|
U37 |
Exadata Storage Server |
5 |
|
U35 |
Exadata Storage Server |
7 |
|
U33 |
Exadata Storage Server |
9 |
|
U31 |
Exadata Storage Server |
11 |
|
U29 |
Exadata Storage Server |
13 |
|
U24 |
データベース・サーバー |
15 |
|
U23 |
台のSun Datacenter InfiniBand Switch 36 |
33 |
|
U21 |
台のSun Datacenter InfiniBand Switch 36 |
34 |
|
U16 |
データベース・サーバー |
17 |
|
U14 |
Exadata Storage Server |
19 |
|
U12 |
Exadata Storage Server |
21 |
|
U10 |
Exadata Storage Server |
23 |
|
U8 |
Exadata Storage Server |
25 |
|
U6 |
Exadata Storage Server |
27 |
|
U4 |
Exadata Storage Server |
29 |
|
U2 |
Exadata Storage Server |
31 |
7.4 単相配電ユニット配線表
この項には、各配電ユニット(PDU)から各ラックに構成された電源に接続する単相配線の表が含まれます。ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
この項の表は次のとおりです。
-
表7-9 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックの単相PDU配線
-
表7-10 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックの単相PDU配線
-
表7-11 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックの単相PDU配線
-
表7-12 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックの単相PDU配線
次の表に、Oracle Exadata Database Machine X6-2およびX5-2フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表7-9 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U42 |
G3-6 |
G2-0 |
2 m |
|
U41 |
G4-5 |
G1-1 |
2 m |
|
U40 |
G5-4 |
G0-2 |
2 m |
|
U39 |
G5-6 |
G0-0 |
2 m |
|
U37 |
G5-3 |
G0-3 |
2 m |
|
U35 |
G5-1 |
G0-5 |
2 m |
|
U33 |
G5-0 |
G0-6 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-3 |
G1-3 |
2 m |
|
U27 |
G4-2 |
G1-4 |
2 m |
|
U26 |
G4-1 |
G1-5 |
2 m |
|
U25 |
G3-5 |
G2-1 |
2 m |
|
U24 |
G4-0 |
G1-6 |
2 m |
|
U23 |
G3-3 |
G2-3 |
2 m |
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 (Cisco PS-2) |
G2-6 (Cisco PS-1) |
2 m |
|
U20 |
G1-5 |
G4-1 |
2 m |
|
U19 |
G2-3 |
G3-3 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U17 |
G2-1 |
G3-5 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
|
U1 |
G0-0 |
G5-6 |
2 m |
次の表に、Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表7-10 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 (Cisco PS-2) |
G2-6 (Cisco PS-1) |
2 m |
|
U20 |
G1-5 |
G4-1 |
2 m |
|
U19 |
G2-3 |
G3-3 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U17 |
G2-1 |
G3-5 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
次の表に、Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表7-11 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 (Cisco PS-2) |
G2-6 (Cisco PS-1) |
2 m |
|
U20 |
G1-5 |
G4-1 |
2 m |
|
U17 |
G2-1 |
G3-5 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
次の表に、Oracle Exadata Database Machine X5-8およびX6-8フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表7-12 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-6 |
G0-0 |
2 m |
|
U39 |
G5-4 |
G0-2 |
2 m |
|
U37 |
G5-2 |
G0-4 |
2 m |
|
U35 |
G5-0 |
G0-6 |
2 m |
|
U33 |
G4-6 |
G1-0 |
2 m |
|
U31 |
G4-3 |
G1-3 |
2 m |
|
U29 |
G3-6 |
G2-0 |
2 m |
|
U24 |
G4-7 (C19) (ACO) |
G1-7 (C19) (AC1) |
1 m |
|
U24 |
G2-7 (C19) (AC2) |
G3-7 (C19) (AC3) |
1 m |
|
U23 |
G3-1 |
G2-5 |
2 m |
|
U22 |
G2-6 (PS-2) |
G3-0 (PS-1) |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U16 |
G3-7 (C19) (AC0) |
G2-7 (C19) (AC1) |
1 m |
|
U16 |
G1-7 (C19) (AC2) |
G4-7 (C19) (AC3) |
1 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-3 |
G4-3 |
2 m |
|
U10 |
G1-0 |
G4-6 |
2 m |
|
U8 |
G0-6 |
G5-0 |
2 m |
|
U6 |
G0-4 |
G5-2 |
2 m |
|
U4 |
G0-3 |
G5-3 |
2 m |
|
U2 |
G0-1 |
G5-5 |
2 m |
|
U1 |
G0-0 |
G5-6 |
2 m |
7.5 3相配電ユニット配線表
この項には、各配電ユニット(PDU)から各ラックに構成された電源に接続する3相配線の表が含まれます。
ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
この項の表は次のとおりです。
-
表7-13 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックの3相PDU配線
-
表7-14 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックの3相PDU配線
-
表7-15 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックの3相PDU配線
-
表7-16 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックの3相PDU配線
次の表に、Oracle Exadata Database Machine X6-2およびX5-2フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表7-13 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U42 |
G5-4 |
G2-2 |
2 m |
|
U41 |
G5-5 |
G2-1 |
2 m |
|
U40 |
G3-6 |
G0-0 |
2 m |
|
U39 |
G5-6 |
G2-0 |
2 m |
|
U37 |
G5-3 |
G2-3 |
2 m |
|
U35 |
G5-0 |
G2-6 |
2 m |
|
U33 |
G5-2 |
G2-4 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G4-1 |
G1-5 |
2 m |
|
U26 |
G5-1 |
G2-5 |
2 m |
|
U25 |
G3-5 |
G0-1 |
2 m |
|
U24 |
G3-4 |
G0-2 |
2 m |
|
U23 |
G3-3 |
G0-3 |
2 m |
|
U22 |
G3-2 |
G0-4 |
2 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U19 |
G2-3 |
G5-3 |
2 m |
|
U18 |
G2-2 |
G5-4 |
2 m |
|
U17 |
G2-1 |
G5-5 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G1-5 |
G4-1 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
|
U0 |
G0-0 |
G3-6 |
2 m |
次の表に、Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表7-14 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-2 |
G0-4 |
2 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U19 |
G2-3 |
G5-3 |
2 m |
|
U18 |
G2-2 |
G5-4 |
2 m |
|
U17 |
G2-1 |
G5-5 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G1-5 |
G4-1 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
次の表に、Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表7-15 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-2 |
G0-4 |
2 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U17 |
G2-1 |
G5-5 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
次の表に、Oracle Exadata Database Machine X5-8およびX6-8フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表7-16 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-5 |
G2-1 |
2 m |
|
U39 |
G5-4 |
G2-2 |
2 m |
|
U37 |
G5-2 |
G2-4 |
2 m |
|
U35 |
G5-1 |
G2-5 |
2 m |
|
U33 |
G5-0 |
G2-6 |
2 m |
|
U31 |
G4-6 |
G1-0 |
2 m |
|
U29 |
G4-4 |
G1-2 |
2 m |
|
U24 |
AC0からG4-7 (C19) |
AC1からG1-7 (C19) |
1 m |
|
U24 |
AC2からG3-7 (C19) |
AC3からG0-7 (C19) |
1 m |
|
U23 |
G3-1 |
G0-5 |
2 m |
|
U22 |
G3-0 |
G0-6 |
2 m |
|
U21 |
G2-5 |
G5-1 |
2 m |
|
U16 |
AC0からG1-7 (C19) |
AC1からG4-7 (C19) |
1 m |
|
U16 |
AC2からG2-7 (C19) |
AC3からG5-7 (C19) |
1 m |
|
U14 |
G1-3 |
G4-3 |
2 m |
|
U12 |
G1-0 |
G4-6 |
2 m |
|
U10 |
G0-6 |
G3-0 |
2 m |
|
U8 |
G0-5 |
G3-1 |
2 m |
|
U6 |
G0-4 |
G3-2 |
2 m |
|
U4 |
G0-2 |
G3-4 |
2 m |
|
U2 |
G0-1 |
G3-5 |
2 m |
|
U1 |
G0-0 |
G3-6 |
2 m |
7.6 InfiniBandネットワーク配線表
このトピックでは、Oracle Exadata Database Machine X5およびX6ラックのInfiniBandネットワーク配線の表を示します。
2ソケット・システムでは、Sun Datacenter InfiniBand Switch 36スイッチは、ラック・ユニット20および22にあります。8ソケット・システムでは、Sun Datacenter InfiniBand Switch 36スイッチは、ラック・ユニット21および23にあります。オプションのスパイン・スイッチが存在する場合は、ラック・ユニット1にあります。
このトピックの表は次のとおりです。
-
表7-17 Oracle Exadata Database Machine X6-2およびOracle Exadata Database Machine X5-2フル・ラックのInfiniBandネットワーク配線
-
表7-18 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックのInfiniBandネットワーク配線
-
表7-19 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックのInfiniBandネットワーク配線
-
表7-20 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックのInfiniBandネットワーク配線
次の表に、Oracle Exadata Database Machine X6-2およびX5-2フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表7-17 Oracle Exadata Database Machine X6-2およびX5-2フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U22 |
0A |
U39 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
0B |
U37 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
1A |
U35 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
1B |
U33 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
2A |
U31 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
2B |
U29 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
3B |
U27 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
3A |
U26 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
4A |
U25 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
4B |
U24 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
5A |
U23 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
12B |
U19 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
13A |
U18 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
13B |
U17 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
14B |
U16 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
14A |
U14 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
0A |
U39 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
0B |
U37 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
1A |
U35 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
1B |
U33 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
2A |
U31 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
2B |
U29 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
3B |
U27 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
3A |
U26 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U20 |
4A |
U25 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U20 |
4B |
U24 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U20 |
5A |
U23 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U20 |
12B |
U19 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
13B |
U17 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
14B |
U16 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
14A |
U14 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1 mのQDR InfiniBandケーブル |
|
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1 mのQDR InfiniBandケーブル |
|
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1 mのQDR InfiniBandケーブル |
|
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1 mのQDR InfiniBandケーブル |
|
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1 mのQDR InfiniBandケーブル |
|
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1 mのQDR InfiniBandケーブル |
|
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
0B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
次の表に、Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表7-18 Oracle Exadata Database Machine X6-2およびX5-2ハーフ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U22 |
12B |
U19 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
13A |
U18 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
13B |
U17 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
14B |
U16 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
14A |
U14 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
12B |
U19 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
13B |
U17 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
14B |
U16 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
14A |
U14 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1 mのQDR InfiniBandケーブル |
|
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1 mのQDR InfiniBandケーブル |
|
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1 mのQDR InfiniBandケーブル |
|
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1 mのQDR InfiniBandケーブル |
|
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1 mのQDR InfiniBandケーブル |
|
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1 mのQDR InfiniBandケーブル |
|
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
0B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
次の表に、Oracle Exadata Database Machine X6-2およびOracle Exadata Database Machine X5-2クオータ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
注意:
Oracle Exadata Database Machine X5-2およびOracle Exadata Database Machine X6-2エイス・ラックには、Oracle Exadata Database Machine X5-2およびOracle Exadata Database Machine X6-2クオータ・ラックと同じルールと制限が適用されます。表7-19 Oracle Exadata Database Machine X6-2およびX5-2クオータ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U22 |
13B |
U17 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
14B |
U16 |
Oracle Exadata Database Server |
PCIe 3、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
13B |
U17 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
14B |
U16 |
Oracle Exadata Database Server |
PCIe 3、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1 mのQDR InfiniBandケーブル |
|
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1 mのQDR InfiniBandケーブル |
|
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1 mのQDR InfiniBandケーブル |
|
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1 mのQDR InfiniBandケーブル |
|
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1 mのQDR InfiniBandケーブル |
|
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1 mのQDR InfiniBandケーブル |
|
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
0B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
次の表に、Oracle Exadata Database Machine X5-8およびX6-8フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表7-20 Oracle Exadata Database Machine X5-8およびX6-8フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U23 |
0A |
U41 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
0B |
U39 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
1A |
U37 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
1B |
U35 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
2A |
U33 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
2B |
U31 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
3B |
U29 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
3A |
U24 |
Oracle Exadata Database Server |
12 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U23 |
4A |
U24 |
Oracle Exadata Database Server |
10 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U23 |
4B |
U24 |
Oracle Exadata Database Server |
8 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U23 |
5A |
U24 |
Oracle Exadata Database Server |
6 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U23 |
13A |
U16 |
Oracle Exadata Database Server |
10 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U23 |
13B |
U16 |
Oracle Exadata Database Server |
8 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U23 |
14B |
U16 |
Oracle Exadata Database Server |
6 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U23 |
12B |
U16 |
Oracle Exadata Database Server |
12 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U23 |
14A |
U14 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
15A |
U12 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
15B |
U10 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
16A |
U8 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
16B |
U6 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
17A |
U4 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
17B |
U2 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
0A |
U41 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
0B |
U39 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
1A |
U37 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
1B |
U35 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
2A |
U33 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
2B |
U31 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
3B |
U29 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
3A |
U24 |
Oracle Exadata Database Server |
12 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U21 |
4A |
U24 |
Oracle Exadata Database Server |
10 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U21 |
4B |
U24 |
Oracle Exadata Database Server |
8 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U21 |
5A |
U24 |
Oracle Exadata Database Server |
6 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U21 |
12B |
U16 |
Oracle Exadata Database Server |
12 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
13A |
U16 |
Oracle Exadata Database Server |
10 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
13B |
U16 |
Oracle Exadata Database Server |
8 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
14B |
U16 |
Oracle Exadata Database Server |
6 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
14A |
U14 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
15A |
U12 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
15B |
U10 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
16A |
U8 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
16B |
U6 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
17A |
U4 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
17B |
U2 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
9B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1 mのQDR InfiniBandケーブル |
|
U21 |
10B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1 mのQDR InfiniBandケーブル |
|
U21 |
11B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1 mのQDR InfiniBandケーブル |
|
U21 |
8A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1 mのQDR InfiniBandケーブル |
|
U21 |
9A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1 mのQDR InfiniBandケーブル |
|
U21 |
10A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1 mのQDR InfiniBandケーブル |
|
U21 |
11A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
1B |
U21 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
0B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
