6 Oracle Exadata Database Machine X8-2、X8-8、X7-2およびX7-8の配線表
この章の各表に、Oracle Exadata Database Machine X8-2、X8-8、X7-2およびX7-8の配線レイアウトを示します。
注意:
読みやすさを考慮して、Oracle Exadata Database MachineとOracle Exadata Storage拡張ラックの両方に言及する場合、「Oracle Exadataラック」という名前を使用します。- ラックのレイアウト図
このトピックの図は、Oracle Exadata Database Machine X8-2、X8-8、X7-2およびX7-8のラック・レイアウトを示しています。 - Sun Integrated Lights Out Manager配線表
このトピックには、Sun Integrated Lights Out Manager (ILOM)ネットワーク配線の表が含まれます。 - 管理ギガビット・イーサネット・ポート配線表
このトピックには、管理ギガビット・イーサネット・ネットワーク配線表が含まれます。 - 単相配電ユニット配線表
次のトピックに、Oracle Exadata Database Machine X8-2、X8-8、X7-2またはX7-8の単相配電ユニット(PDU)の表を記載しています。 - 3相配電ユニットの配線表
次のトピックに、Oracle Exadata Database Machine X8-2、X8-8、X7-2またはX7-8の3相配電ユニット(PDU)の表を記載しています。 - InfiniBandネットワーク配線表
このトピックでは、Oracle Exadata Database Machine X8およびX7ラックのInfiniBandネットワーク配線の表を示します。
6.1 ラックのレイアウト図
このトピックの図は、Oracle Exadata Database Machine X8-2、X8-8、X7-2およびX7-8のラック・レイアウトを示しています。
各コンポーネントのスロット番号は、次のイメージに示されています。

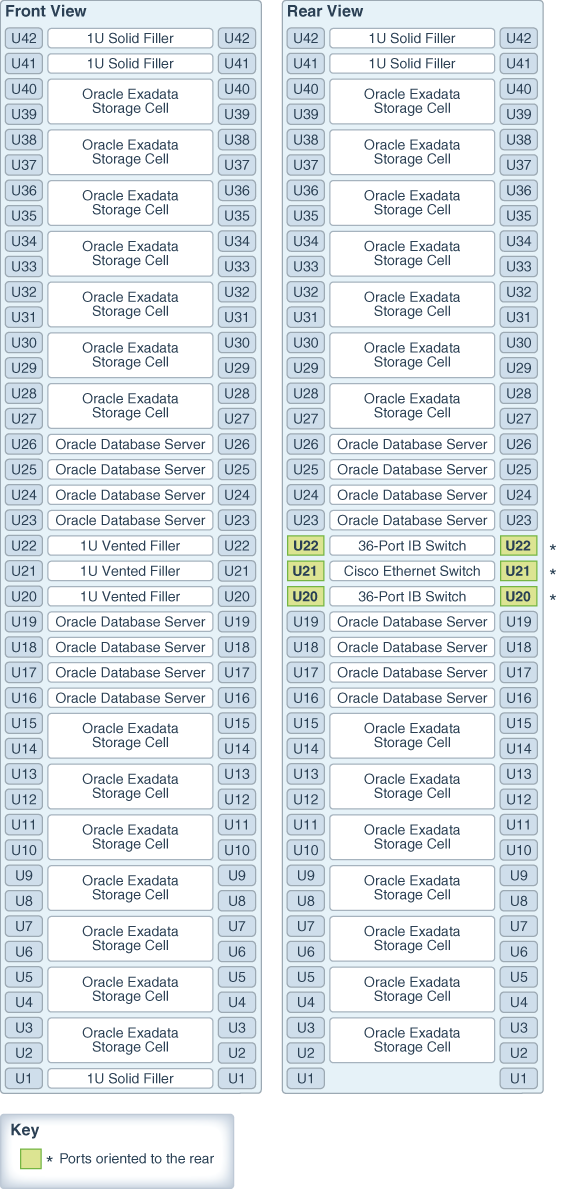

次のイメージに、Oracle Exadata Database Machine X8-2およびX7-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図6-1 Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのラック・レイアウト
「図6-1 Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのラック・レイアウト」の説明

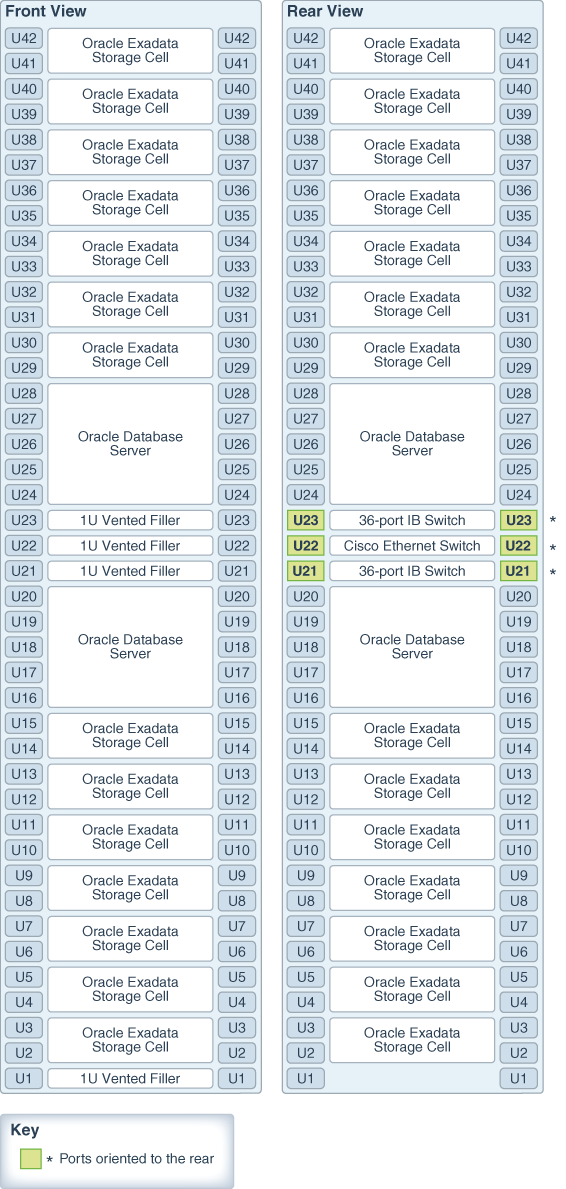

次のイメージに、Oracle Exadata Database Machine X8-8およびX7-8フル・ラックの前面図および背面図を示します。
図6-2 Oracle Exadata Database Machine X8-8およびX7-8のラック・レイアウト
「図6-2 Oracle Exadata Database Machine X8-8およびX7-8のラック・レイアウト」の説明
6.2 Sun Integrated Lights Out Manager配線表
このトピックには、Sun Integrated Lights Out Manager(ILOM)ネットワーク配線の表が含まれます。
この項の表は次のとおりです。
-
表6-1 Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのILOM配線
-
表6-2 Oracle Exadata Database Machine X8-8およびX7-8フル・ラックのILOM配線
次の表で、Unはラック内のユニットの高さを示します。nはU20などの数です。Integrated Lights Out Manager (ILOM)に使用されるケーブルは赤色です。
表6-1 Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U39 |
Exadata Storage Server |
2 |
|
U37 |
Exadata Storage Server |
4 |
|
U35 |
Exadata Storage Server |
6 |
|
U33 |
Exadata Storage Server |
8 |
|
U31 |
Exadata Storage Server |
10 |
|
U29 |
Exadata Storage Server |
12 |
|
U27 |
Exadata Storage Server |
14 |
|
U26 |
データベース・サーバー |
16 |
|
U25 |
データベース・サーバー |
18 |
|
U24 |
データベース・サーバー |
20 |
|
U23 |
データベース・サーバー |
22 |
|
U19 |
データベース・サーバー |
24 |
|
U18 |
データベース・サーバー |
26 |
|
U17 |
データベース・サーバー |
28 |
|
U16 |
データベース・サーバー |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
次の表に、Oracle Exadata Database Machine X8-8およびX7-8フル・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表6-2 Oracle Exadata Database Machine X8-8およびX7-8フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
2 |
|
U39 |
Exadata Storage Server |
4 |
|
U37 |
Exadata Storage Server |
6 |
|
U35 |
Exadata Storage Server |
8 |
|
U33 |
Exadata Storage Server |
10 |
|
U31 |
Exadata Storage Server |
12 |
|
U29 |
Exadata Storage Server |
14 |
|
U24 |
データベース・サーバー |
16 |
|
U16 |
データベース・サーバー |
18 |
|
U14 |
Exadata Storage Server |
20 |
|
U12 |
Exadata Storage Server |
22 |
|
U10 |
Exadata Storage Server |
24 |
|
U8 |
Exadata Storage Server |
26 |
|
U6 |
Exadata Storage Server |
28 |
|
U4 |
Exadata Storage Server |
30 |
|
U2 |
Exadata Storage Server |
32 |
6.3 管理ギガビット・イーサネット・ポート配線表
このトピックには、管理ギガビット・イーサネット・ネットワーク配線の表が含まれます。
ギガビット・イーサネット・スイッチは、Oracle Exadata Database Machine X8-2、X8-8、X7-2およびX7-8ラックのラック・ユニット21にあります。
次の表で、Unはラック内のユニットの高さを示します。nはU20などの数です。ギガビット・イーサネット・スイッチに使用されるケーブルは青色です。この項の表は次のとおりです。
-
表6-3 Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのギガビット・イーサネット配線
-
表6-4 Oracle Exadata Database Machine X8-8およびX7-8フル・ラックのギガビット・イーサネット配線
表6-3 Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U39 |
Exadata Storage Server |
1 |
|
U37 |
Exadata Storage Server |
3 |
|
U35 |
Exadata Storage Server |
5 |
|
U33 |
Exadata Storage Server |
7 |
|
U31 |
Exadata Storage Server |
9 |
|
U29 |
Exadata Storage Server |
11 |
|
U27 |
Exadata Storage Server |
13 |
|
U26 |
データベース・サーバー |
15 |
|
U25 |
データベース・サーバー |
17 |
|
U24 |
データベース・サーバー |
19 |
|
U23 |
データベース・サーバー |
21 |
|
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U19 |
データベース・サーバー |
23 |
|
U18 |
データベース・サーバー |
25 |
|
U17 |
データベース・サーバー |
27 |
|
U16 |
データベース・サーバー |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ スパイン・スイッチはExadata X4-2以降のモデルにデフォルトで付属しなくなりましたが、ポート47はまだスパインInfiniBandスイッチのためにCiscoスイッチ上で予約されていることに注意してください。 |
47 |
次の表に、Oracle Exadata Database Machine X8-8およびX7-8フル・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表6-4 Oracle Exadata Database Machine X8-8およびX7-8フル・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
1 |
|
U39 |
Exadata Storage Server |
3 |
|
U37 |
Exadata Storage Server |
5 |
|
U35 |
Exadata Storage Server |
7 |
|
U33 |
Exadata Storage Server |
9 |
|
U31 |
Exadata Storage Server |
11 |
|
U29 |
Exadata Storage Server |
13 |
|
U24 |
データベース・サーバー |
15 |
|
U23 |
台のSun Datacenter InfiniBand Switch 36 |
33 |
|
U21 |
台のSun Datacenter InfiniBand Switch 36 |
34 |
|
U16 |
データベース・サーバー |
17 |
|
U14 |
Exadata Storage Server |
19 |
|
U12 |
Exadata Storage Server |
21 |
|
U10 |
Exadata Storage Server |
23 |
|
U8 |
Exadata Storage Server |
25 |
|
U6 |
Exadata Storage Server |
27 |
|
U4 |
Exadata Storage Server |
29 |
|
U2 |
Exadata Storage Server |
31 |
|
U1 |
台のSun Datacenter InfiniBand Switch 36 スパイン・スイッチはExadata X4-2以降のモデルにデフォルトで付属しなくなりましたが、ポート47はまだスパインInfiniBandスイッチのためにCiscoスイッチ上で予約されていることに注意してください。 |
35 |
6.4 単相配電ユニット配線表
次のトピックに、Oracle Exadata Database Machine X8-2、X8-8、X7-2またはX7-8の単相配電ユニット(PDU)の表を記載しています。
- Oracle Exadata Database Machine X8-2フル・ラックの単相PDU配線
Oracle Exadata Database Machine X8-2フル・ラックの単相配線は、各配電ユニット(PDU)から電源に接続します。 - Oracle Exadata Database Machine X8-8フル・ラックの単相PDU配線
Oracle Exadata Database Machine X8-8フル・ラックの単相配線は、各配電ユニット(PDU)から電源に接続します。 - Oracle Exadata Database Machine X7-2フル・ラックの単相PDU配線
Oracle Exadata Database Machine X7-2フル・ラックの単相配線は、各配電ユニット(PDU)から電源に接続します。 - Oracle Exadata Database Machine X7-8フル・ラックの単相PDU配線
Oracle Exadata Database Machine X7-8フル・ラックの単相配線は、各配電ユニット(PDU)から電源に接続します。
6.4.1 Oracle Exadata Database Machine X8-2フル・ラックの単相PDU配線
Oracle Exadata Database Machine X8-2フル・ラックの単相配線は、各配電ユニット(PDU)から電源に接続します。
ケーブルは左側のPDU-Aが終端で(ラックの背面を参照している場合)、右側に配線されてCMAに入ります。ケーブルは、4本のグループごとにまとめられます。PDU接続に、PDUのグループおよびアウトレットを示します。したがって、G5-5はグループ5のアウトレット5を示します。
表6-5 Oracle Exadata Database Machine X8-2フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G3-5 |
G2-1 |
2 m |
|
U41 |
G5-5 |
G0-1 |
2 m |
|
U40 |
G3-3 |
G2-3 |
2 m |
|
U39 |
G5-4 |
G0-2 |
2 m |
|
U37 |
G5-3 |
G0-3 |
2 m |
|
U35 |
G5-2 |
G0-4 |
2 m |
|
U33 |
G4-4 |
G1-2 |
2 m |
|
U31 |
G4-3 |
G1-3 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G3-0 |
G2-6 |
2 m |
|
U26 |
G5-1 |
G0-5 |
2 m |
|
U25 |
G5-0 |
G0-6 |
2 m |
|
U24 |
G4-1 |
G1-5 |
2 m |
|
U23 |
G3-6 |
G2-0 |
2 m |
|
U22 |
G1-2 |
G4-4 |
2 m |
|
U21 |
G0-5 |
G5-1 |
2 m |
|
U20 |
G0-4 |
G5-2 |
2 m |
|
U19 |
G2-4 |
G3-2 |
2 m |
|
U18 |
G1-1 |
G4-5 |
2 m |
|
U17 |
G0-3 |
G5-3 |
2 m |
|
U16 |
G0-2 |
G5-4 |
2 m |
|
U14 |
G2-3 |
G3-3 |
2 m |
|
U12 |
G2-2 |
G3-4 |
2 m |
|
U10 |
G2-1 |
G3-5 |
2 m |
|
U8 |
G2-0 |
G3-6 |
2 m |
|
U6 |
G1-0 |
G4-6 |
2 m |
|
U4 |
G0-1 |
G5-5 |
2 m |
|
U2 |
G0-0 |
G5-6 |
2 m |
|
U1 |
G4-0 |
G1-6 |
3 m |
親トピック: 単相配電ユニット配線表
6.4.2 Oracle Exadata Database Machine X8-8フル・ラックの単相PDU配線
Oracle Exadata Database Machine X8-8フル・ラックの単相配線は、各配電ユニット(PDU)から電源に接続します。
ケーブルは左側のPDU-Aが終端で(ラックの背面を参照している場合)、右側に配線されてCMAに入ります。ケーブルは、4本のグループごとにまとめられます。次の表のPDU接続に、PDUのグループおよびアウトレットを示します。したがって、G5-5はグループ5のアウトレット5を示します。
表6-6 Oracle Exadata Database Machine X8-8フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U41 |
G3-5 |
G2-1 |
2 m |
|
U39 |
G5-4 |
G0-2 |
2 m |
|
U37 |
G5-2 |
G0-4 |
2 m |
|
U35 |
G5-0 |
G0-6 |
2 m |
|
U33 |
G4-6 |
G1-0 |
2 m |
|
U31 |
G4-3 |
G1-3 |
2 m |
|
U29 |
G3-6 |
G2-0 |
2 m |
|
U24 |
G2-7 (PS2) |
G3-7 (PS3) |
2 m |
|
U24 |
G4-7 |
G1-7 |
2 m |
|
U23 |
G3-1 |
G2-5 |
2 m |
|
U22 |
G2-6 |
G3-0 |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U16 |
G1-7 (PS2) |
G4-7 (PS3) |
2 m |
|
U16 |
G3-7 |
G2-7 |
2 m |
|
U14 (2台のDBサーバーのみ) |
G2-0 |
G3-6 |
2 m |
|
U12 (2台のDBサーバーのみ) |
G1-3 |
G4-3 |
2 m |
|
U10 (2台のDBサーバーのみ) |
G1-0 |
G4-6 |
2 m |
|
U10 (3台のDBサーバー) |
G0-7 (PS2) |
G5-7 (PS3) |
2 m |
|
U10 (3台のDBサーバー) |
G5-7 |
G0-7 |
2 m |
|
U8 |
G0-6 |
G5-0 |
2 m |
|
U6 |
G0-4 |
G5-2 |
2 m |
|
U4 |
G0-3 |
G5-3 |
2 m |
|
U2 |
G0-1 |
G5-5 |
2 m |
|
U1 |
G0-0 |
G5-6 |
3 m |
親トピック: 単相配電ユニット配線表
6.4.3 Oracle Exadata Database Machine X7-2フル・ラックの単相PDU配線
Exadata Database Machine X7-2フル・ラックの単相配線は、各配電ユニット(PDU)から電源に接続します。
ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
表6-7 Oracle Exadata Database Machine X7-2フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G5-5 |
G0-1 |
2 m |
|
U41 |
G3-6 |
G2-0 |
2 m |
|
U40 |
G5-2 |
G0-4 |
2 m |
|
U39 |
G5-6 |
G0-0 |
2 m |
|
U37 |
G5-3 |
G0-3 |
2 m |
|
U35 |
G5-1 |
G0-5 |
2 m |
|
U33 |
G5-0 |
G0-6 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-3 |
G1-3 |
2 m |
|
U27 |
G3-5 |
G2-1 |
2 m |
|
U26 |
G4-5 |
G1-1 |
2 m |
|
U25 |
G4-2 |
G1-4 |
2 m |
|
U24 |
G4-1 |
G1-5 |
2 m |
|
U23 |
G2-5 |
G3-1 |
2 m |
|
U22 |
G1-4 |
G4-2 |
2 m |
|
U21 |
G1-3 |
G4-3 |
2 m |
|
U20 |
G1-5 |
G4-1 |
2 m |
|
U19 |
G2-3 |
G3-3 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U17 |
G1-6 |
G4-0 |
2 m |
|
U16 |
G1-2 |
G4-4 |
2 m |
|
U14 |
G2-4 |
G3-2 |
2 m |
|
U12 |
G2-1 |
G3-5 |
2 m |
|
U10 |
G2-0 |
G3-6 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
|
U1 |
G4-0 |
G1-6 |
3 m |
親トピック: 単相配電ユニット配線表
6.4.4 Oracle Exadata Database Machine X7-8フル・ラックの単相PDU配線
Oracle Exadata Database Machine X7-8フル・ラックの単相配線は、各配電ユニット(PDU)から電源に接続します。
ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
表6-8 Oracle Exadata Database Machine X7-8フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-6 |
G0-0 |
2 m |
|
U39 |
G5-4 |
G0-2 |
2 m |
|
U37 |
G5-2 |
G0-4 |
2 m |
|
U35 |
G5-0 |
G0-6 |
2 m |
|
U33 |
G4-6 |
G1-0 |
2 m |
|
U31 |
G4-3 |
G1-3 |
2 m |
|
U29 |
G3-6 |
G2-0 |
2 m |
|
U24 |
G4-7 (C19) (ACO) |
G1-7 (C19) (AC1) |
1 m |
|
U24 |
G2-7 (C19) (AC2) |
G3-7 (C19) (AC3) |
1 m |
|
U23 |
G3-1 |
G2-5 |
2 m |
|
U22 |
G2-6 (PS-2) |
G3-0 (PS-1) |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U16 |
G3-7 (C19) (AC0) |
G2-7 (C19) (AC1) |
1 m |
|
U16 |
G1-7 (C19) (AC2) |
G4-7 (C19) (AC3) |
1 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-3 |
G4-3 |
2 m |
|
U10 |
G1-0 |
G4-6 |
2 m |
|
U8 |
G0-6 |
G5-0 |
2 m |
|
U6 |
G0-4 |
G5-2 |
2 m |
|
U4 |
G0-3 |
G5-3 |
2 m |
|
U2 |
G0-1 |
G5-5 |
2 m |
|
U1 |
G0-0 |
G5-6 |
2 m |
親トピック: 単相配電ユニット配線表
6.5 3相配電ユニットの配線表
次のトピックに、Oracle Exadata Database Machine X8-8、X8-2、X7-2およびX7-8の3相配電ユニット(PDU)の表を記載しています。
- Oracle Exadata Database Machine X8-2フル・ラックの3相PDU配線
Oracle Exadata Database Machine X8-2フル・ラックの3相配線は、各配電ユニット(PDU)から、各ラックで構成された電源に接続します。 - Oracle Exadata Database Machine X8-8フル・ラックの3相PDU配線
Oracle Exadata Database Machine X8-8フル・ラックの3相配線は、各配電ユニット(PDU)から、各ラックで構成された電源に接続します。 - Oracle Exadata Database Machine X7-2フル・ラックの3相PDU配線
Oracle Exadata Database Machine X7-2フル・ラックの3相配線は、各配電ユニット(PDU)から、各ラックで構成された電源に接続します。 - Oracle Exadata Database Machine X7-8フル・ラックの3相PDU配線
Oracle Exadata Database Machine X7-2フル・ラックの3相配線は、各配電ユニット(PDU)から、各ラックで構成された電源に接続します。
6.5.1 Oracle Exadata Database Machine X8-2フル・ラックの3相PDU配線
Oracle Exadata Database Machine X8-2フル・ラックの3相配線は、各配電ユニット(PDU)から各ラックに構成された電源に接続します。
ケーブルは左側のPDU-Aが終端で(ラックの背面を参照している場合)、右側に配線されてCMAに入ります。ケーブルは、4本のグループごとにまとめられます。PDU接続に、PDUのグループおよびアウトレットを示します。したがって、G5-5はグループ5のアウトレット5を示します。
表6-9 Oracle Exadata Database Machine X8-2フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G5-6 |
G2-0 |
2 m |
|
U41 |
G5-3 |
G2-3 |
2 m |
|
U40 |
G3-5 |
G0-1 |
2 m |
|
U39 |
G4-3 |
G1-3 |
2 m |
|
U37 |
G5-2 |
G2-4 |
2 m |
|
U35 |
G3-2 |
G0-4 |
2 m |
|
U33 |
G4-2 |
G1-4 |
2 m |
|
U31 |
G5-1 |
G2-5 |
2 m |
|
U29 |
G3-6 |
G0-0 |
2 m |
|
U27 |
G4-1 |
G1-5 |
2 m |
|
U26 |
G3-1 |
G0-5 |
2 m |
|
U25 |
G4-0 |
G1-6 |
2 m |
|
U24 |
G3-0 |
G0-6 |
2 m |
|
U23 |
G2-6 |
G5-0 |
2 m |
|
U22 |
G1-5 |
G4-1 |
2 m |
|
U21 |
G2-4 |
G5-2 |
2 m |
|
U20 |
G1-4 |
G4-2 |
2 m |
|
U19 |
G0-6 |
G3-0 |
2 m |
|
U18 |
G2-3 |
G5-3 |
2 m |
|
U17 |
G0-2 |
G3-4 |
2 m |
|
U16 |
G0-1 |
G3-5 |
2 m |
|
U14 |
G1-3 |
G4-3 |
2 m |
|
U12 |
G1-2 |
G4-4 |
2 m |
|
U10 |
G1-1 |
G4-5 |
2 m |
|
U8 |
G2-2 |
G5-4 |
2 m |
|
U6 |
G0-0 |
G3-6 |
2 m |
|
U4 |
G2-1 |
G5-5 |
2 m |
|
U2 |
G2-0 |
G5-6 |
2 m |
|
U1 |
G1-0 |
G4-6 |
3 m |
親トピック: 3相配電ユニット配線表
6.5.2 Oracle Exadata Database Machine X8-8フル・ラックの3相PDU配線
Oracle Exadata Database Machine X8-8フル・ラックの3相配線は、各配電ユニット(PDU)から各ラックに構成された電源に接続します。
ケーブルは左側のPDU-Aが終端で(ラックの背面を参照している場合)、右側に配線されてCMAに入ります。ケーブルは、4本のグループごとにまとめられます。PDU接続に、PDUのグループおよびアウトレットを示します。したがって、G5-5はグループ5のアウトレット5を示します。
表6-10 Oracle Exadata Database Machine X8-8フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-5 |
G2-1 |
2 m |
|
U39 |
G5-4 |
G2-2 |
2 m |
|
U37 |
G5-2 |
G2-4 |
2 m |
|
U35 |
G5-1 |
G2-5 |
2 m |
|
U33 |
G5-0 |
G2-6 |
2 m |
|
U31 |
G4-6 |
G1-0 |
2 m |
|
U29 |
G4-4 |
G1-2 |
2 m |
|
U24 |
G3-7 (PS2) |
G0-7 (PS3) |
2 m |
|
U24 |
G4-7 |
G1-7 |
2 m |
|
U23 |
G3-1 |
G0-5 |
2 m |
|
U22 |
G3-0 |
G0-6 |
2 m |
|
U21 |
G2-5 |
G5-1 |
2 m |
|
U16 |
G2-7 (PS2) |
G5-7 (PS3) |
2 m |
|
U16 |
G1-7 |
G4-7 |
2 m |
|
U14 (2台のDBサーバーのみ) |
G1-3 |
G4-3 |
2 m |
|
U12 (2台のDBサーバーのみ) |
G1-0 |
G4-6 |
2 m |
|
U10 (2台のDBサーバーのみ) |
G0-6 |
G3-0 |
2 m |
|
U10 (3台のDBサーバー) |
G5-7 (PS2) |
G2-7 (PS3) |
2 m |
|
U10 (3台のDBサーバー) |
G0-7 |
G3-7 |
2 m |
|
U8 |
G0-5 |
G3-1 |
2 m |
|
U6 |
G0-4 |
G3-2 |
2 m |
|
U4 |
G0-2 |
G3-4 |
2 m |
|
U2 |
G0-1 |
G3-5 |
2 m |
|
U1 |
G0-0 |
G3-6 |
3 m |
親トピック: 3相配電ユニット配線表
6.5.3 Oracle Exadata Database Machine X7-2フル・ラックの3相PDU配線
Oracle Exadata Database Machine X7-2フル・ラックの3相配線は、各配電ユニット(PDU)から各ラックに構成された電源に接続します。
ケーブルは左側のPDU-Aが終端で(ラックの背面を参照している場合)、右側に配線されてCMAに入ります。ケーブルは、4本のグループごとにまとめられます。PDU接続に、PDUのグループおよびアウトレットを示します。したがって、G5-5はグループ5のアウトレット5を示します。
表6-11 Oracle Exadata Database Machine X7-2フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G5-4 |
G2-2 |
2 m |
|
U41 |
G5-6 |
G2-0 |
2 m |
|
U40 |
G4-6 |
G1-0 |
2 m |
|
U39 |
G4-5 |
G1-1 |
2 m |
|
U37 |
G3-5 |
G0-1 |
2 m |
|
U35 |
G5-5 |
G2-1 |
2 m |
|
U33 |
G4-3 |
G1-3 |
2 m |
|
U31 |
G3-1 |
G0-5 |
2 m |
|
U29 |
G4-0 |
G1-6 |
2 m |
|
U27 |
G5-3 |
G2-3 |
2 m |
|
U26 |
G5-1 |
G2-5 |
2 m |
|
U25 |
G3-3 |
G0-3 |
2 m |
|
U24 |
G4-4 |
G1-2 |
2 m |
|
U23 |
G3-2 |
G0-4 |
2 m |
|
U22 |
G2-6 |
G5-0 |
2 m |
|
U21 |
G1-0 |
G4-6 |
2 m |
|
U20 |
G0-0 |
G3-6 |
2 m |
|
U19 |
G2-5 |
G5-1 |
2 m |
|
U18 |
G0-6 |
G3-0 |
2 m |
|
U17 |
G1-6 |
G4-0 |
2 m |
|
U16 |
G2-1 |
G5-5 |
2 m |
|
U14 |
G1-4 |
G4-2 |
2 m |
|
U12 |
G2-3 |
G5-3 |
2 m |
|
U10 |
G2-0 |
G5-6 |
2 m |
|
U8 |
G1-2 |
G4-4 |
2 m |
|
U6 |
G1-1 |
G4-5 |
2 m |
|
U4 |
G0-2 |
G3-4 |
2 m |
|
U2 |
G0-1 |
G3-5 |
2 m |
|
U1 |
G2-2 |
G5-4 |
3 m |
親トピック: 3相配電ユニット配線表
6.5.4 Oracle Exadata Database Machine X7-8フル・ラックの3相PDU配線
Exadata Database Machine X7-2フル・ラックの3相配線は、各配電ユニット(PDU)から各ラックに構成された電源に接続します。
ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
表6-12 Oracle Exadata Database Machine X7-8フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-5 |
G2-1 |
2 m |
|
U39 |
G5-4 |
G2-2 |
2 m |
|
U37 |
G5-2 |
G2-4 |
2 m |
|
U35 |
G5-1 |
G2-5 |
2 m |
|
U33 |
G5-0 |
G2-6 |
2 m |
|
U31 |
G4-6 |
G1-0 |
2 m |
|
U29 |
G4-4 |
G1-2 |
2 m |
|
U24 |
AC0からG4-7 (C19) |
AC1からG1-7 (C19) |
1 m |
|
U24 |
AC2からG3-7 (C19) |
AC3からG0-7 (C19) |
1 m |
|
U23 |
G3-1 |
G0-5 |
2 m |
|
U22 |
G3-0 |
G0-6 |
2 m |
|
U21 |
G2-5 |
G5-1 |
2 m |
|
U16 |
AC0からG1-7 (C19) |
AC1からG4-7 (C19) |
1 m |
|
U16 |
AC2からG2-7 (C19) |
AC3からG5-7 (C19) |
1 m |
|
U14 |
G1-3 |
G4-3 |
2 m |
|
U12 |
G1-0 |
G4-6 |
2 m |
|
U10 |
G0-6 |
G3-0 |
2 m |
|
U8 |
G0-5 |
G3-1 |
2 m |
|
U6 |
G0-4 |
G3-2 |
2 m |
|
U4 |
G0-2 |
G3-4 |
2 m |
|
U2 |
G0-1 |
G3-5 |
2 m |
|
U1 |
G0-0 |
G3-6 |
2 m |
親トピック: 3相配電ユニット配線表
6.6 InfiniBandネットワーク配線表
このトピックでは、Oracle Exadata Database Machine X8およびX7ラックのInfiniBandネットワーク配線の表を示します。
Sun Datacenter InfiniBand Switch 36スイッチは、ラック・ユニット20および22にあります。オプションのスパイン・スイッチが存在する場合は、ラック・ユニット1にあります。
次の表で、Unはラック内のユニットの高さを示します。nはU20などの数です。Pnは、InfiniBandポートnを示します。nはP1などのポート番号です。InfiniBandスイッチに使用されるケーブルは黒色です。この項の表は次のとおりです。
- 表6-13 Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのInfiniBandネットワーク配線
- 表6-14 Oracle Exadata Database Machine X8-8およびX7-8フル・ラックのInfiniBandネットワーク配線
次の表に、Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表6-13 Oracle Exadata Database Machine X8-2およびX7-2フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U22 |
0A |
U39 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
0B |
U37 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
1A |
U35 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
1B |
U33 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
2A |
U31 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
2B |
U29 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
3B |
U27 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
3A |
U26 |
Oracle Exadata Database Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
4A |
U25 |
Oracle Exadata Database Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
4B |
U24 |
Oracle Exadata Database Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
5A |
U23 |
Oracle Exadata Database Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
12B |
U19 |
Oracle Exadata Database Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
13A |
U18 |
Oracle Exadata Database Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
13B |
U17 |
Oracle Exadata Database Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
14B |
U16 |
Oracle Exadata Database Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
14A |
U14 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
0A |
U39 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
0B |
U37 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
1A |
U35 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
1B |
U33 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
2A |
U31 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
2B |
U29 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
3B |
U27 |
Oracle Exadata Storage Server |
PCIe 7、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
3A |
U26 |
Oracle Exadata Database Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U20 |
4A |
U25 |
Oracle Exadata Database Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U20 |
4B |
U24 |
Oracle Exadata Database Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U20 |
5A |
U23 |
Oracle Exadata Database Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U20 |
12B |
U19 |
Oracle Exadata Database Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Oracle Exadata Database Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
13B |
U17 |
Oracle Exadata Database Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
14B |
U16 |
Oracle Exadata Database Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
14A |
U14 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 7、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1 mのQDR InfiniBandケーブル |
|
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1 mのQDR InfiniBandケーブル |
|
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1 mのQDR InfiniBandケーブル |
|
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1 mのQDR InfiniBandケーブル |
|
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1 mのQDR InfiniBandケーブル |
|
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1 mのQDR InfiniBandケーブル |
|
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
0B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
次の表に、Oracle Exadata Database Machine X8-8およびX7-8フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表6-14 Oracle Exadata Database Machine X8-8およびX7-8フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U23 |
0A |
U41 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
0B |
U39 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
1A |
U37 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
1B |
U35 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
2A |
U33 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
2B |
U31 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
3B |
U29 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U23 |
3A |
U24 |
Oracle Exadata Database Server |
12 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U23 |
4A |
U24 |
Oracle Exadata Database Server |
10 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U23 |
4B |
U24 |
Oracle Exadata Database Server |
8 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U23 |
5A |
U24 |
Oracle Exadata Database Server |
6 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U23 |
13A |
U16 |
Oracle Exadata Database Server |
10 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U23 |
13B |
U16 |
Oracle Exadata Database Server |
8 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U23 |
14B |
U16 |
Oracle Exadata Database Server |
6 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U23 |
12B |
U16 |
Oracle Exadata Database Server |
12 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U23 |
14A |
U14 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
15A |
U12 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
15B |
U10 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
16A |
U8 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
16B |
U6 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
17A |
U4 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U23 |
17B |
U2 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
0A |
U41 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
0B |
U39 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
1A |
U37 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
1B |
U35 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
2A |
U33 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
2B |
U31 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
3B |
U29 |
Oracle Exadata Storage Server |
3 PCIe3 P2 |
3 mのQDR InfiniBandケーブル |
|
U21 |
3A |
U24 |
Oracle Exadata Database Server |
12 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U21 |
4A |
U24 |
Oracle Exadata Database Server |
10 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U21 |
4B |
U24 |
Oracle Exadata Database Server |
8 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U21 |
5A |
U24 |
Oracle Exadata Database Server |
6 PCIe3 P2 |
2 mのQDR InfiniBandケーブル |
|
U21 |
12B |
U16 |
Oracle Exadata Database Server |
12 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
13A |
U16 |
Oracle Exadata Database Server |
10 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
13B |
U16 |
Oracle Exadata Database Server |
8 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
14B |
U16 |
Oracle Exadata Database Server |
6 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
14A |
U14 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
2 mのQDR InfiniBandケーブル |
|
U21 |
15A |
U12 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
15B |
U10 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
16A |
U8 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
16B |
U6 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
17A |
U4 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
17B |
U2 |
Oracle Exadata Storage Server |
3 PCIe3 P1 |
3 mのQDR InfiniBandケーブル |
|
U21 |
9B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1 mのQDR InfiniBandケーブル |
|
U21 |
10B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1 mのQDR InfiniBandケーブル |
|
U21 |
11B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1 mのQDR InfiniBandケーブル |
|
U21 |
8A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1 mのQDR InfiniBandケーブル |
|
U21 |
9A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1 mのQDR InfiniBandケーブル |
|
U21 |
10A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1 mのQDR InfiniBandケーブル |
|
U21 |
11A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
1B |
U21 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
|
U1 - オプションの構成として追加されている場合 |
0B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
