サマリーについて

記憶域アプライアンス・ユーザー・インタフェースのメイン・ウィンドウの「サマリー」タブには、ハードウェア・コンポーネントおよびアクティブな記憶域サービスに関する詳細情報が表示されます。選択した記憶域アプライアンスのサマリーを表示するステップは、「サマリーの表示」を参照してください。

アプライアンスまたは記憶域サーバーを選択して詳細情報を表示すると、図34-3に示すように、「サマリー」タブ・ビュー付きのユーザー・インタフェースが開きます。

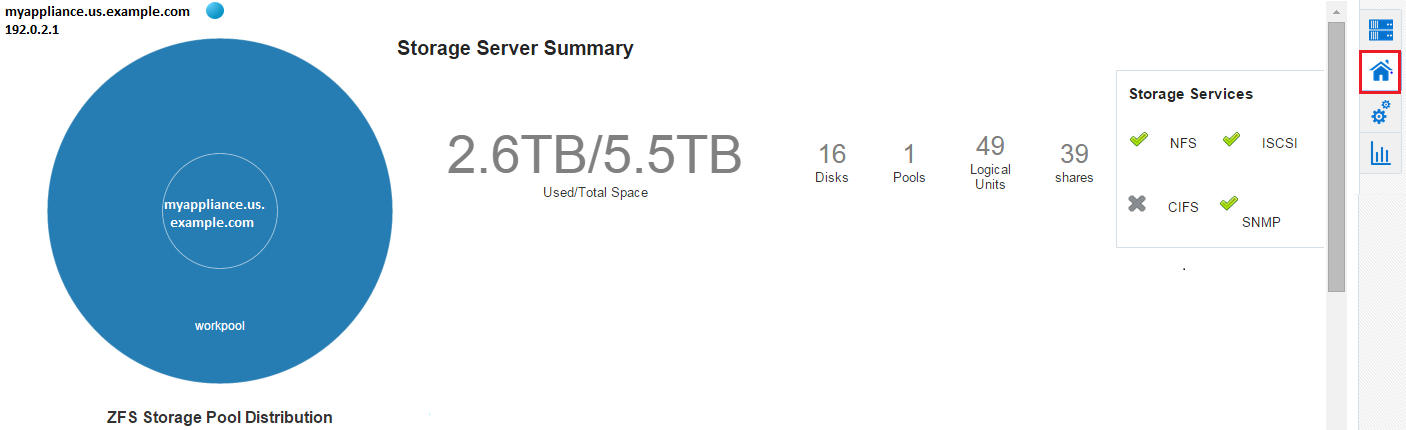

図34-3 「サマリー」タブ・ビュー

図34-3の説明が続きます
「図34-3 「サマリー」タブ・ビュー」の説明

「サマリー」タブで、次のアプライアンスの記憶域サマリー情報を表示できます。

  • IPアドレス付きのアプライアンス名と記憶域リソースのステータスを示すロケータ・ライト。

  • 記憶域プール配分に関する情報を表示する円グラフ。円グラフの中心ノードをクリックして、記憶域アプライアンスの詳細サマリーを表示できます。記憶域アプライアンスの次の詳細が表示されます。

    • 使用済/合計領域

    • 記憶域アプライアンスにアタッチされているディスクの数

    • 記憶域アプライアンスのプールの数

    • 記憶域アプライアンスのLUNの数

    • 記憶域アプライアンスの共有の数

    • 記憶域アプライアンスに対してアクティブな記憶域サービス

    • 過去5時間、過去24時間および過去7日間の使用状況を示す記憶域使用状況グラフ。

    • 過去5時間、過去24時間および過去7日間の1秒当たりのディスクI/O操作のグラフ。

    • 過去5時間、過去24時間および過去7日間の1秒当たりのディスクI/Oバイトのグラフ。

  • アプライアンス円グラフのプール・ノードをクリックして、記憶域プールの詳細サマリーを表示できます。記憶域プールの次の詳細が表示されます。

    • プールの使用済/合計領域情報

    • プール内のプロジェクトの数

    • プール内のLUNの数

    • プール内の共有の数

    • プールのステータス

    • 物理および論理グループ記憶域プールのサイズ使用量を示すZFS記憶域プール記憶域使用状況グラフ

    • 過去5時間、過去24時間および過去7日間のZFS記憶域プールの使用状況のグラフ

サマリーの表示

アプライアンスまたはクラスタの「サマリー」タブ詳細を表示するには、次のステップを実行します。

  1. 「ターゲット」メニューから「すべてのターゲット」を選択します。
  2. 左側のナビゲーション・ペインで、「サーバー、ストレージおよびネットワーク」ターゲット・タイプを開きます。

    「サーバー、ストレージおよびネットワーク」の下にアプライアンス・ターゲットのリストを表示できます。

    ノート:

    クラスタ・ターゲットを表示するには、左側のナビゲーション・ペインで「グループ、システムおよびサービス」を開きます。右側のペインで特定のクラスタ・ターゲットをクリックします。

  3. 「サーバー、ストレージおよびネットワーク」で特定のアプライアンス・ターゲットをクリックします。

    選択したターゲットのターゲット名、ターゲット・タイプおよびターゲット・ステータスが右側のペインに表示されます。

  4. 右側のペインのリストから特定のターゲット名をクリックします。
  5. 「サマリー」タブをクリックして、選択したターゲットのサマリー詳細を表示します。
