4 ラックにOracle Database Applianceを設置

Oracle Database Applianceをラックに設置するには、次の手順を実行します。

• 「タスクの概要」
  Oracle Database Applianceのさまざまなモデルをラックに設置するときに実行するタスク。
• 「オプション・コンポーネントの設置」
  さまざまなOracle Database Applianceモデルでサポートされているオプションのコンポーネントについて学んでください。
• 「ラック・マウント時の安全上の注意」
  Oracle Database Applianceのラック設置時の安全上の注意事項について説明します。
• 「ESD予防措置」
  Oracle Database Applianceのラック設置時の静電気放電に関する注意事項について説明します。
• 「ラックの互換性要件」
  Oracle Database Applianceを設置するための基本的なラック要件について学習します。
• 「システムをラックに設置」
  さまざまなOracle Database Applianceモデルをラックに設置する方法を説明した手順。

タスクの概要

様々なモデルのOracle Database Applianceをラックに設置する際に実行するタスク。

適切な手順に従ってラックにシステムを取り付けてください。

ノート:

これらの手順では、アプライアンスをラックに設置する方法について説明します。 配線の手順については、「デプロイメントおよびユーザー・ガイド」を参照してください。

Oracle Database Appliance X9-2S/X9-2L	Oracle Database Appliance X9-2-HA
オプションのコンポーネントの設置 ラック取付け時の安全上の注意 ESDの注意 ラックの互換性要件 発送箱の内容 必要なツールおよび機器 設置用のラックの固定 ラックへのサーバーの設置	オプションのコンポーネントの設置 ラック取付け時の安全上の注意 ESDの注意 ラックの互換性要件 出荷パレットの内容 設置の流れ コンポーネントの互換性の確認 必要なツールおよび機器 設置用のラックの固定 ラベルの貼付 ラックへのストレージ・シェルフの設置 既存のシステムへのストレージ拡張シェルフの追加 ラックへのサーバー・ノードの設置

オプションのコンポーネントの設置

様々なOracle Database Applianceモデルでサポートされているオプションのコンポーネントについて学習します。

オプションのメモリーは、標準構成とは別に購入できます(個別に出荷されます)。 可能な場合、オプションのメモリーはラックにサーバーを設置する前に取り付けてください。

• DIMMメモリー・キット:

  • Oracle Database Appliance X9-2Sの場合、メモリー拡張を512 GBに順序付けできます。 メモリー・キットは、32GB DIMM x 8枚のセットになっています。

  • ベース・メモリーが512 GBのOracle Database Appliance X9-2Lの場合:

    • メモリー拡張を1 TBにオーダーできます。 メモリー・キットは、32 GB DIMM x 8枚のセットになっています。つまり、2つのキット(プロセッサごとに1つ)が必要です。

    • または、2 TBのメモリーが必要な場合は、32 GBのDIMMを64 GB DIMMに交換できます。 メモリー・キットは、64 GB DIMM x 16枚のセットになっています。つまり、2つのキット(プロセッサごとに1つ)が必要です。

  • ベース・メモリーが512 GBのOracle Database Appliance X9-2-HAの場合:

    • メモリー拡張をサーバー・ノードごとに1 TBに順序付けできます。 メモリー・キットは8 x 32 GB DIMMのセットで、1 TBには4キット(サーバー・ノードごとに2つ)が必要です。 2つのサーバー・ノードに同容量のメモリーを設置する必要があります。 したがって、アプライアンスの合計メモリーは2 TBになります。

    • または、サーバー・ノード当たり2 TBのメモリーが必要な場合は、32 GB DIMMを64 GB DIMMに交換できます。 メモリー・キットは16 x 64 GB DIMMのセットで、つまり4キット(サーバー・ノードごとに2つ)が必要です。

  メモリーの設置手順は、サービス・マニュアルを参照してください。

• ストレージ・ドライブ:

  • 2台のNVMeドライブのデフォルト構成のOracle Database Appliance X9-2Lの場合、前面ドライブ・スロット2-11用に最大10個の追加の2.5-inch 6.8 TB NVMe SSDをオーダーできます。 ドライブはペアで設置する必要があります。

  • Oracle Database Appliance X9-2-HAには、次のオプションがあります:

    • ベース構成に部分的に移入されたストレージ・シェルフが含まれている場合は、次の手順でアップグレードできます:

      • 高パフォーマンス・シェルフの場合、18個の7.68 TB SSD (6パックで入手可能)まで追加できます。 システムが動作するストレージを追加し、アプライアンスのCLIソフトウェア・コマンドを使用してストレージ構成を拡張できます。

      • 大容量シェルフの場合、18個の18 TB HDD (18パックで可能)を追加できます。 アプライアンスの電源を切断してストレージを追加してから、アプライアンス・ソフトウェアを再度イメージ化して再デプロイする必要があります。 これは、アプライアンスをデフォルトの高パフォーマンス・モードから高容量モードに再構成するために必要です。

    • 既存のアプライアンス・ストレージ・シェルフが完全に移入された場合は、追加のストレージ・シェルフを追加することも、7.68 TB SSDを6つ、18台または18 TB HDDを部分的に移入したベース・ストレージ・シェルフ構成を拡張することもできます。 システムが実行されているストレージ拡張シェルフを追加し、アプライアンスのCLIソフトウェア・コマンドを使用してストレージ構成を拡張できます。

      ノート:

      既存のストレージ・シェルフが完全に装着済で、同じ手順(同じスロット内の同じドライブ)で構成されているストレージ・シェルフが既存のストレージ・シェルフにも追加できない場合は、ストレージ拡張シェルフ(完全に装着された状態)を追加できません。

  ストレージ・ドライブの設置手順については、サービス・マニュアルを参照してください。

• オプションのネットワーク・カード:

  Oracle Database Appliance X9-2シリーズの場合、システムごとに最大2つの追加のパブリック・ネットワークPCIeカード(またはX9-2-HAのノードごとに)をオーダーできます。 サポートされているネットワーク・カードには、Oracle Dual Port 25Gb Ethernet Adapter、Oracle Dual Port 100Gb Ethernet Adapter、およびOracle Quad Port 10GBase-T Adapterが含まれます。 追加のパブリック・ネットワーク・カードは、すでに設置されているパブリック・ネットワーク・カード(タイプおよびモデル)と一致する必要はありません。

  ノート:

  システム内にすでに存在するパブリック・ネットワーク・カードを交換する場合は、「デプロイメントおよびユーザー・ガイド」の指示に従って、ソフトウェアを介して既存のネットワーク・カードおよびインタフェースを削除する必要があります。 出荷時に取り付けられたパブリック・ネットワーク・カードをPCIeスロット6に、またはPCIeスロット1のクラスタ・インターコネクト・カードに交換することはできません。

  PCIeカードを設置する手順については、「サービス・マニュアル」を参照してください。 カードの交換後は、配線およびソフトウェア構成に関する手順について、「デプロイメントおよびユーザー・ガイド」を参照してください。

ラック取付け時の安全上の注意

Oracle Database Applianceのラックを設置する際の安全上の注意事項について学習します。

この項では、サーバーをラックに設置するときの安全上の注意について説明します。

注意:

人的傷害または装置の損傷。 ラックの転倒を防止してください。1) 設置前に、機器ラックの転倒防止バーまたは脚を伸ばしてください。2)ラックの上側が重くなって倒れないように、ラックには常に下から上に機器を搭載してください。3) 不均等または危険な機械的荷重が生じないようにラックに機器を搭載します。4) スライド・レールに取り付けられた機器を棚または作業空間として使用しないでください。

注意:

温度上昇による機器の損傷。1) 機器が密閉されたラック・アセンブリや複数ユニットのラック・アセンブリに設置されている場合、ラック内の動作時周囲温度がサーバーに規定された最大周囲温度を超えないようにしてください。 サーバーの環境要件の詳細は、「環境仕様」を参照してください。2) 空気の流れを妨げないように、ラックに機器を設置してください。

注意:

電源回路の損傷およびデータの損失。 システムに電源を供給するのに使用されるAC回路の定格電力は、システムに必要な最大値である必要があります。 入力電力の要件の詳細は、「電気仕様」を参照してください。

注意:

装置の損傷。 接地を確実に維持してください。 分岐回路への直接接続以外の電源の接続(テーブル・タップの使用など)には特に注意してください。

注意:

装置の損傷。 発送用パレットにラック・キャビネットを固定するために使用される発送用金具は、地震時にラック・キャビネットを固定するためにデータ・センターで使用するものではありません。

ESDの注意

Oracle Database Applianceのラック設置時の静電気放電に関する注意事項について学習します。

注意:

装置の損傷。 静電破壊を回避するには、コンポーネントを設置または使用する際に次の事項に注意してください。

• 静電気防止放電マット、静電気防止バッグまたは使い捨ての静電気防止マットなど、静電気を防止する面にコンポーネントを設置してください。

• システム・コンポーネントを取り扱う際は、シャーシの金属表面に接続された静電気防止用ストラップを装着してください。

ラックの互換性要件

Oracle Database Applianceを設置するための基本的なラック要件について学習します。

ラック取付けハードウェアは、次の表の要件を満たす特別なラックにのみ使用できます。

機能	Oracle Database Appliance X9-2S/X9-2L	Oracle Database Appliance X9-2-HA
ラック構造	前後左右で固定する形式の4ポスト・ラック。 サポートされるラック・タイプ: 四角穴(9.5 mm)および丸穴(M6または1/4-20ネジのみ)。 2本柱のラックには互換性がありません。	前後左右で固定する形式の4ポスト・ラック。 サポートされるラック・タイプ: 四角穴(9.5 mm)および丸穴(M6または1/4-20ネジのみ)。 2本柱のラックには互換性がありません。
使用可能な領域	2RU (ラック・ユニット)の空き領域が必要です。	8RU (オプションのストレージ拡張シェルフなし)。 12RU (オプションのストレージ拡張シェルフあり)。
ラックの水平開口部とユニットの垂直間隔	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。	ANSI/EIA 310-D-1992またはIEC 60927規格に準拠します。
前方取付け面と後方取付け面との距離	最小値610mmおよび最大値915mm(24インチから36インチ)。	最小値610mmおよび最大値915mm(24インチから36インチ)。
前方取付け面の前の隙間	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。	前面のキャビネット・ドアまでの距離が25.4mm(1インチ)以上。
前方取付け面の裏の隙間	背面のキャビネット・ドアまでの距離は、ケーブル管理アームを使用する場合は900mm (35.43インチ)以上、ケーブル管理アームを使用しない場合は800mm (31.5インチ)。	背面のキャビネット・ドアまでの距離は、ケーブル管理アームを使用する場合は900mm (35.43インチ)以上、ケーブル管理アームを使用しない場合は800mm (31.5インチ)。
前方取付け面と後方取付け面との隙間	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。	構造支柱とケーブル・トラフとの距離が456mm(18インチ)以上。
サービス・アクセスのための最小の隙間	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)	前方の隙間: 123.2cm (48.5インチ) 後方の隙間: 91cm (36インチ)
サーバー・ノードの寸法	Oracle Database Appliance X9-2 Seriesの物理的仕様	Oracle Database Appliance X9-2 Seriesの物理的仕様
ストレージ・シェルフの距離	該当なし	Oracle Database Appliance X9-2 Seriesの物理的仕様

ラックへのシステムの設置

様々なOracle Database Applianceモデルをラックに設置する方法を説明する手順。

注意:

人的傷害または装置の損傷。 ラックの上側が重くなって倒れないように、常に下から上にラックに機器を搭載してください。 機器の設置中にラックが倒れないように、ラックの転倒防止バーを伸ばしてください。

• 「Oracle Database Appliance X9-2S/X9-2Lのラックへの設置」
  Oracle Database Appliance X9-2S/X9-2Lをラックに取り付ける方法について説明する手順。
• 「Oracle Database Appliance X9-2-HAのラックへの設置」
  Oracle Database Appliance X9-2-HAをラックに取り付ける方法を説明する手順。

Oracle Database Appliance X9-2S/X9-2Lのラックへの設置

Oracle Database Appliance X9-2S/X9-2Lをラックに取り付ける方法について説明する手順。

• 「出荷コンテナの内容」
  Oracle Database Appliance X9-2S/X9-2Lの出荷コンテナの内容のリスト。
• 「ツールと必要な機器」
  Oracle Database Appliance X9-2S/X9-2Lを設置するために必要なツールのリスト。
• 「ラックの安定化」
  Oracle Database Appliance X9-2S/X9-2Lを取り付ける前にラックを固定するには、この手順を使用します。
• 「ラックへのサーバーの設置」
  Oracle Database Applianceをラックに取り付けるために完了するタスク。

発送箱の内容

Oracle Database Appliance X9-2S/X9-2Lの出荷コンテナの内容のリスト。

物理的な損傷の形跡があるかどうかについて、Oracle Database Applianceシステムの発送用梱包箱を点検してください。 発送用段ボール箱に損傷がある場合は、運送業者の担当者に、段ボール箱を開梱する際の立ち合いを依頼してください。 担当者による点検のために、すべての内容物および梱包材を保管しておいてください。

サーバーの発送キットには、次の品目が含まれています。

• 電源コード(カントリ・キットとは別に梱包)

• ラック・レール、ハードウェア、テンプレートおよび設置説明書を含むレール・キット

• 様々なハードウェア、ケーブルおよびコネクタ

• セットアップ・ブックレット

• 法律および安全性に関するドキュメント

必要なツールおよび機器

Oracle Database Appliance X9-2S/X9-2Lを設置するために必要なツールのリスト。

Oracle Database Applianceの設置を開始する前に、次のツールと機器を用意します。

• 長さ4インチ以上のNo. 2プラス・ドライバ

• ねじ山のあるラックを使用する場合、T20 Torxドライバ

• 機械式リフトを強くお薦めします

設置用のラックの固定

Oracle Database Appliance X9-2S/X9-2Lを取り付ける前にラックを固定するには、この手順を使用します。

注意:

人的傷害または装置の損傷。 人的傷害のリスクを軽減するには、ラック・キャビネットを固定し、サーバーの設置前に転倒防止デバイスを伸ばします。

詳細な手順については、ラック・キャビネットのドキュメントを参照してください。

1. 設置場所で開梱する場合は、ラック・キャビネットを移動する前にラック・キャビネットの水平調整脚が上がっていることを確認してください。
2. ラック・キャビネットの前面ドアと背面ドアが設置の妨げになっている場合は取り外します。
3. 設置中にラック・キャビネットが倒れないように、ラック・キャビネットの前面の底にある、転倒防止脚または転倒防止バーを完全に伸ばします。
4. 横転を防ぐために水平調整脚がラック・キャビネットの下にある場合は、ラック・キャビネットがデータ・センター内の位置に来たら、調整脚を床まで完全に伸ばします。
5. 再梱包を含め、別の場所にラック・キャビネットを移動する場合は、ラック・キャビネットを移動する前に水平調整脚が上がっていることを確認します。

ラックへのサーバーの設置

Oracle Database Applianceをラックに取り付けるために完了するタスク。

ノート:

次の表のリンクでは、Oracle Database Applianceライブラリの「外側」をOracle Server X9-2ドキュメント・ライブラリに指示します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X9-2S	Oracle Database Appliance X9-2L
ラック取付けハードウェアの確認	ラック取付けハードウェアの確認
取付け用金具の設置	取付け用金具の設置
ラック取付け位置のマーク	ラック取付け位置のマーク
AC電源ケーブルおよびスライドレールの接続	AC電源ケーブルおよびスライドレールの接続
工具不要のスライド・レール・アセンブリの接続	工具不要のスライド・レール・アセンブリの接続
スライド・レール・アセンブリへのサーバーの設置	スライド・レール・アセンブリへのサーバーの設置
ケーブル管理アームの設置および機能の確認	ケーブル管理アームの設置および機能の確認

Oracle Database Appliance X9-2-HAのラックへの設置

Oracle Database Appliance X9-2-HAをラックに取り付ける方法を説明する手順。

注意:

システム障害。 Oracle Database Applianceは一緒に設置する必要のある適合セットのコンポーネントで出荷されます。 別のシステムのコンポーネントと混合するとシステム障害が発生する可能性があります。

• 「出荷コンテナの内容」
  Oracle Database Appliance X9-2-HAの出荷コンテナの内容のリスト。
• 「設置手順」
  Oracle Database Appliance X9-2-HAをラックに取り付ける際の適切な設置順序を理解します。
• 「コンポーネントの互換性の確認」
  ファクトリからバンドルされたアプライアンス・コンポーネントが一緒に接続されていることを確認します。
• 「ツールと必要な機器」
  Oracle Database Appliance X9-2-HAを設置するために必要なツールのリスト。
• 「ラックの安定化」
  Oracle Database Appliance X9-2-HAを取り付ける前にラックを固定するには、この手順を使用します。
• 「サーバー・ノードへのラベルの適用」
  アプライアンスをラックに取り付ける前に、このタスクを完了してサーバー・ノード・ラベルを適用します。
• 「ストレージ・シェルフをラックに取り付ける」
  Oracle Database Appliance X9-2-HAストレージ・シェルフをラックに取り付ける方法を説明します。
• 「既存のシステムにストレージ拡張シェルフを追加」
  すでに実行されているアプライアンス・システムにストレージ拡張シェルフを追加するには、この手順を使用します。
• 「サーバー・ノードをラックに取り付ける」
  Oracle Database Appliance X9-2-HAサーバー・ノードのラックへの取り付けについて説明します。

発送箱の内容

Oracle Database Appliance X9-2-HAの出荷コンテナの内容のリスト。

Oracle Database Appliance X9-2-HAの場合、サーバー・ノードは単一のパレットに出荷され、ストレージ・シェルフとストレージ拡張シェルフは個別に出荷されます。 各コンポーネントには、ハードウェア、ケーブル、ラベルの取り付けなどがあります。

注意:

システム障害。 出荷内のすべてのアイテムは1つのシステムとして一緒に使用されるように設計されています。 別の出荷のコンポーネントと混合しないでください。システム障害が発生することがあります。 詳細は、「コンポーネントの互換性の確認」を参照してください。

アプライアンスに必要なアイテムは次のとおりです:

• サーバー・ノード0およびサーバー・ノード1 (まとめて出荷)

• サーバー・ノード0および1の取付けハードウェア、ケーブルおよびラベル

• 1つのストレージ・シェルフ(個別に発送される場合があります)

• ストレージ・シェルフのラック取付けハードウェア

オプションのストレージ拡張シェルフを注文した場合、そのシェルフは別個に出荷されます。

設置の流れ

Oracle Database Appliance X9-2-HAをラックに取り付ける際の適切な設置順序を理解します。

ラックに設置するときにはいつも「下から開始して上へ」作業してください。 Oracle Database Appliance X9-2-HAの場合、装置を次の順序で取り付けます:

1. 装備される場合はストレージ拡張シェルフ(利用可能なラック・スペースの最下部)。

2. ストレージ・シェルフ(その上側のラック・スペース)。

3. サーバー・ノード0 (その上側のラック・スペース)。

4. サーバー・ノード1 (その上側のラック・スペース)。

コンポーネントの互換性の確認

ファクトリからバンドルされたアプライアンス・コンポーネントが一緒に接続されていることを確認します。

Oracle Database Appliance X9-2-HAの場合、サーバー・ノードはファクトリにバンドルされ、システムに対して一致する最上位レベル識別子(TLI)番号を持ちます。 両方のサーバー・ノードのTLIは同じである必要があります。 ストレージ・シェルフおよびストレージ拡張シェルフには、個別のTLIが必要です。

ノート:

最初の設置後に、システムにストレージ拡張シェルフを追加する(つまり、ストレージ拡張シェルフがアプライアンスの初期構成注文の一部ではなかった)場合、そのTLIはシステムのその他の部分とは異なります。 このシナリオの場合、追加コンポーネントがメイン・アプライアンスのTLIとは異なるTLIを持つのは適切です。

1. 両方のサーバー・ノード、ストレージ・シェルフ、および(ある場合)ストレージ拡張シェルフのTLIを探します。

   TLIラベルは、コンポーネントの上部、左側、前面近くにあります。 次の図に、TLIラベルの例を示します。


   「図tli.jpgの説明」
2. 前述の説明のとおり、システム内のすべてのコンポーネントでTLI番号(TLI部品番号およびTLIシリアル番号)が同じであることを確認します。

必要なツールおよび機器

Oracle Database Appliance X9-2-HAを設置するために必要なツールのリスト。

Oracle Database Appliance X9-2-HAの設置を開始する前に、次のツールおよび装置を入手してください。

• 長さ4インチ以上のNo. 2プラス・ドライバ

• ねじ山のあるラックを使用する場合、T20 Torxドライバ

• 機械式リフトを強くお薦めします

  注意:

  人的傷害または装置の損傷。 ストレージ・シェルフの重さは約51ポンド(23kg)あります。 機械式リフトが使用できない場合、3名でラックへ格納してください。

設置用のラックの固定

Oracle Database Appliance X9-2-HAを取り付ける前にラックを固定するには、この手順を使用します。

注意:

人的傷害または装置の損傷。 人的傷害のリスクを軽減するには、ラック・キャビネットを固定し、サーバーの設置前に転倒防止デバイスを伸ばします。

詳細な手順については、ラック・キャビネットのドキュメントを参照してください。

1. 設置場所で開梱する場合は、ラック・キャビネットを移動する前にラック・キャビネットの水平調整脚が上がっていることを確認してください。
2. ラック・キャビネットの前面ドアと背面ドアが設置の妨げになっている場合は取り外します。
3. 設置中にラック・キャビネットが倒れないように、ラック・キャビネットの前面の底にある、転倒防止脚または転倒防止バーを完全に伸ばします。
4. 横転を防ぐために水平調整脚がラック・キャビネットの下にある場合は、ラック・キャビネットがデータ・センター内の位置に来たら、調整脚を床まで完全に伸ばします。
5. 再梱包を含め、別の場所にラック・キャビネットを移動する場合は、ラック・キャビネットを移動する前に水平調整脚が上がっていることを確認します。

サーバー・ノードへのラベルの適用

アプライアンスをラックに取り付ける前に、このタスクを完了してサーバー・ノード・ラベルを適用します。

1. ラベルを探します。

   出荷キットにはサーバー・ノード・ラベルが含まれています。 ストレージ・シェルフのラベルはファクトリ出荷時に適用されます。

2. ラベルを貼付する場所の油分や塵がきれいに除去されていることを確認してください。
3. 必要な場所にラベルを貼付します。

   接着ラベルの裏紙をはがして、アプライアンスのフロント・パネルの右側の対応する場所に、ラベルを貼付します。

   • サーバー・ノード1: このラベルを上のサーバー・ノードに貼付します[1]。

   • サーバー・ノード0: このラベルを下のサーバー・ノードに貼付します[2]。

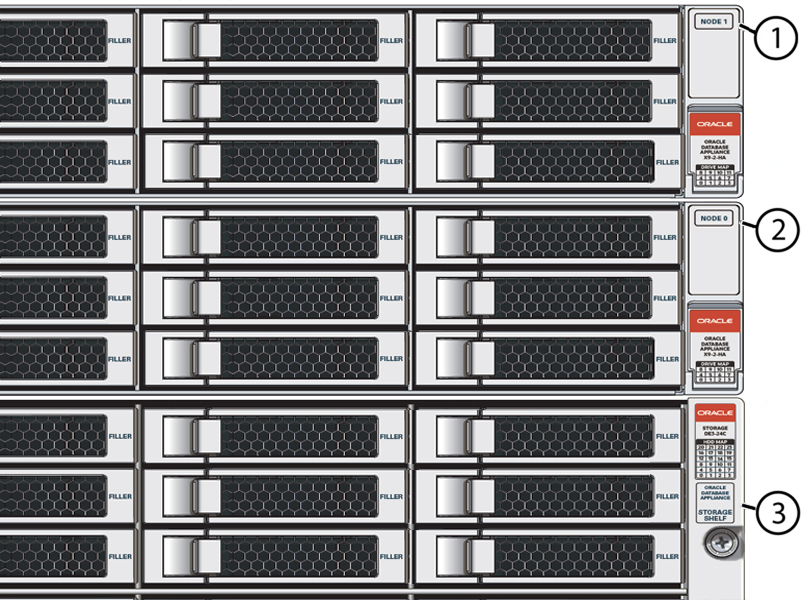

   次の図は、ラベルを貼付ける場所を示しています。





   「図oda_labeling_front_x9.jpgの説明」




   コールアウト	説明
   1	サーバー・ノード1
   2	サーバー・ノード0
   3	ストレージ・シェルフ

ストレージ・シェルフをラックに取り付ける

Oracle Database Appliance X9-2-HAストレージ・シェルフをラックに取り付ける方法を説明します。

Oracle Database Appliance X9-2-HAは、Oracle Storage Drive Enclosure DE3-24Cをストレージ・シェルフとして使用します。 ストレージ・シェルフには、キャビネット内に標準取り付けユニット4つ(4RU)の縦スペースが必要です。

• 設置場所が、「Oracle Database Applianceの仕様」の要件を満たしていることを確認してください。

• ラックが、「ラックの互換性要件」の要件を満たしていることを確認してください。

  ノート:

  シェルフに含まれているレール・キットは、EIA準拠の9.5 mmの角穴型ラックまたは直径7.0 mmの丸穴型ラックでのみ使用できます。

• 「ラック取付け時の安全上の注意」のすべての注意を守ってください。

1. キャビネットの下部から開始して、ラック・ユニット(RU)の適切な高さを見つけます。

   ラックの転倒を防止するため、ストレージ・シェルフはサーバー・ノードの下に設置する必要があります。

2. ストレージ・シェルフ・レール・キット・ボックスを開き、キットに含まれるケージ・ナット・パケットを見つけて、ラックで角穴と丸穴のどちらが使用されているかを確認します。

   ケージ・ナット・パケットには、ケージ・ナットを配置するために丸穴型ラックと角穴型ラック用のいずれかの特別なテンプレートが含まれています。

   ノート:

   次のステップは、角穴型ラックを使用したレール・キットの取付けを示しています。 丸穴型ラックにも同じステップが適用されます。

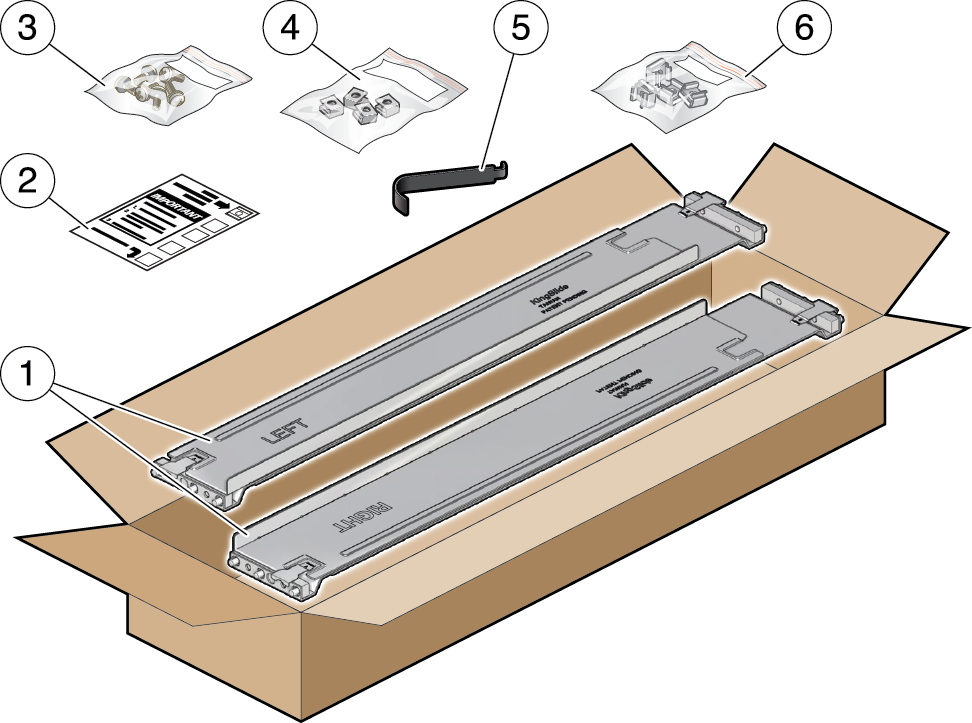

   次の図は、ラック・レール取付けキットの内容を示しています。


   「図g5887-rail_kit_contents.pngの説明」

   コールアウト	説明
   1	2本の調整可能なストレージ・シェルフ・レール
   2	ケージ・ナットの取付けテンプレート
   3	背面10-32 7mmの輸送用ねじ6本(2本は予備)
   4	1セットごとに4本の丸型7mm 10-32ケージ・ナット(2本は予備)。 角型または丸型の1セットのみが必要です。
   5	ケージ・ナット・ツール
   6	1セットごとに4本の角型9.5mm 10-32ケージ・ナット(2本は予備)。 角型または丸型の1セットのみが必要です。

3. 次のように、ストレージ・シェルフ・レールをラックに取り付けます。
   1. 刻印されたラベル(LEFTまたはRIGHT)がラックの内側を向くように、レールの向きを決めます。
   2. ラックの前面と背面に収まるようにレールの長さを調整します。

      ノート:

      ストレージ・シェルフ・レールを最初に均等かつ正しく設置するために、使用するラック・レールの穴をマークします。

   3. クランプ・レバー[1]を押してレールの各端にあるレール・クランプを開いたままにし、レールの両端を適切なラック穴[2]に挿入します。

      次の図は、ストレージ・シェルフ・レールをラックに取り付ける方法を示しています。


      「図g5888-inst_left_rail_in_rack.pngの説明」
   4. クランプ・レバーを解放して、レール・クランプをレール上で閉じます。

      クランプがラック・レール上で所定の位置にロックされると、カチッと音がします。

   5. 2つ目のレールについて、ステップ3aから3dを繰り返します。
4. ラックを通して各レールの背面に1本のねじを設置します。

   次の図は、ストレージ・シェルフ・レールをラックに固定する方法を示しています。


   「図g5889-secure_rails_into_rack.pngの説明」
5. 前面ケージ・ナットを取り付けます。

   注意:

   前面ケージ・ナットを使用せずにストレージ・シェルフを設置すると、ストレージ・シェルフが不安定になります。 ストレージ・シェルフをラックから取り外してケージ・ナットを取り付ける必要があります。

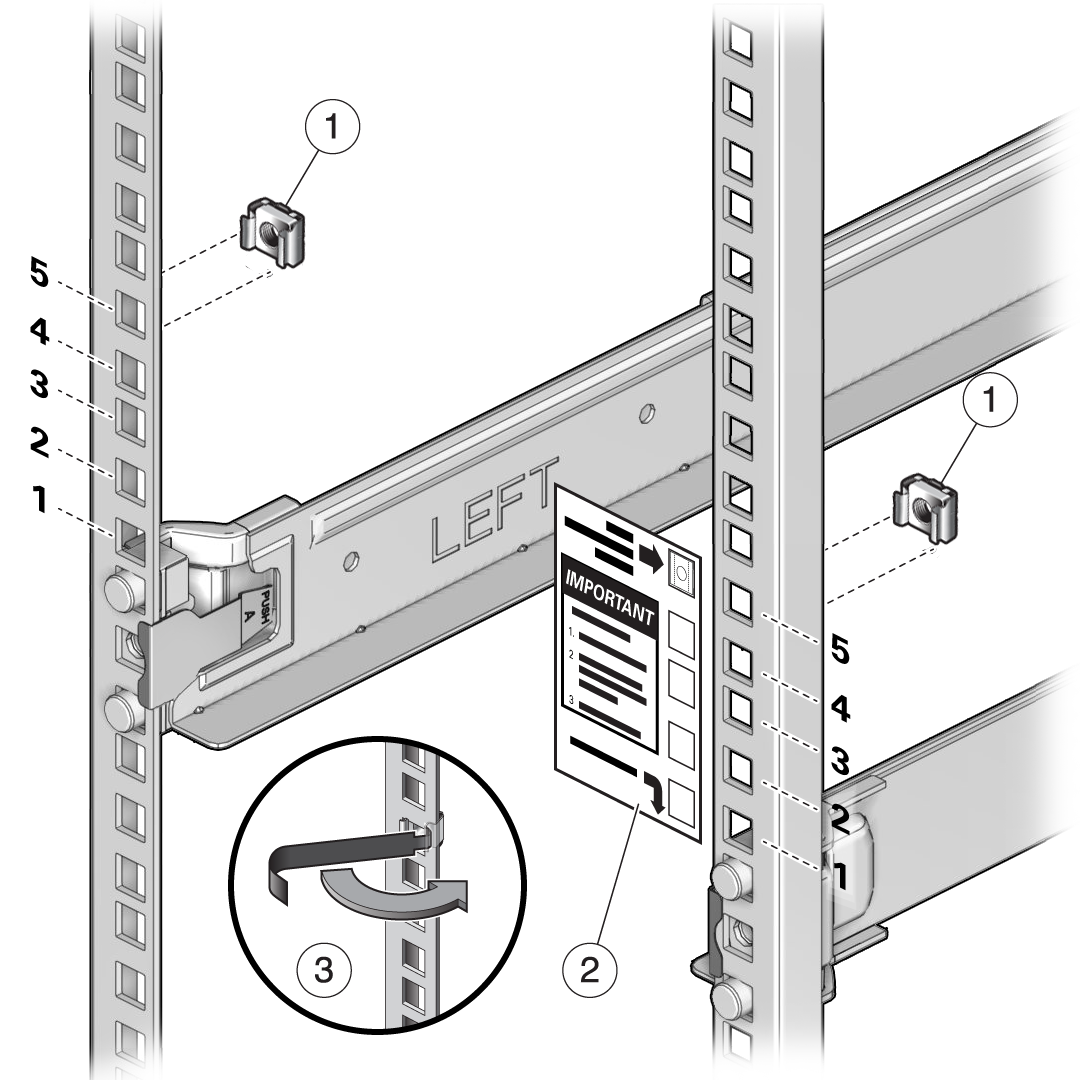

   次の図は、前面ケージ・ナットをラックに取り付ける方法を示しています。


   「図g5890-install_cage_nuts.pngの説明」

   コールアウト	説明
   1	ケージ・ナット
   2	ケージ・ナットの取付けテンプレート
   3	ケージ・ナット・ツール

   1. テンプレート[2]を使用して、ケージ・ナットの配置を決定します。
   2. ケージ・ナットを取り出し、ナットの1つの口先を適切なレール穴[1]に引っかけます。
   3. ケージ・ナット挿入ツールの先端をレール穴に通して挿入し[3]、ケージ・ナットのもう一方の口先を引っかけます。 口先が所定の位置にはまるまで、穴を通してケージ・ナットを引っ張ります。
   4. 2番目のケージ・ナットについて、ステップ5aから5cを繰り返します。
6. 機械式リフトを使用するか、3名の作業員を配置し(ストレージ・シェルフの両側に1名ずつと前面に1名)、シェルフを慎重に持ち上げて左右のレールの下部にある突起に載せます。 電源装置のハンドルを使用して持ち上げないでください。

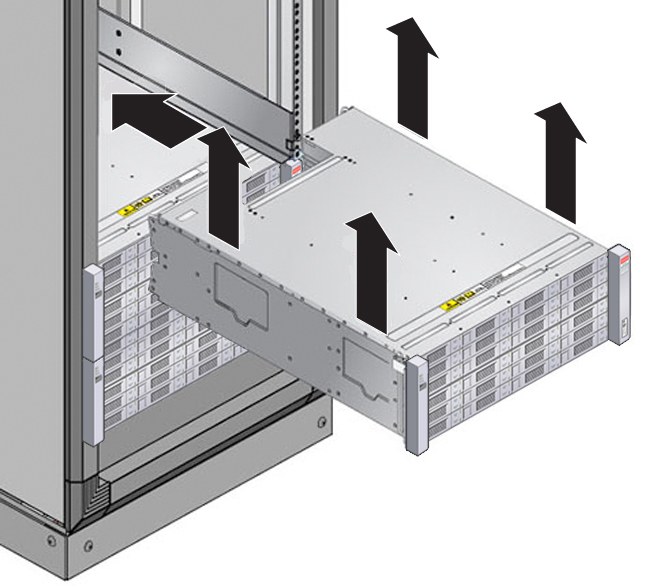

   次の図は、ストレージ・シェルフをラックに取り付ける方法を示しています。


   「図g5705_de3-24c-installing-rack.jpgの説明」
7. キャビネット内にシェルフを慎重にスライドします。 シェルフがレールにしっかり固定されていることを確認します。 シェルフを取り外して付けなおす場合は、常に支え続けてください。
8. 4つの脱落防止機構付き取り付けねじ[1 - 4]を使用してシェルフの前面を固定します。

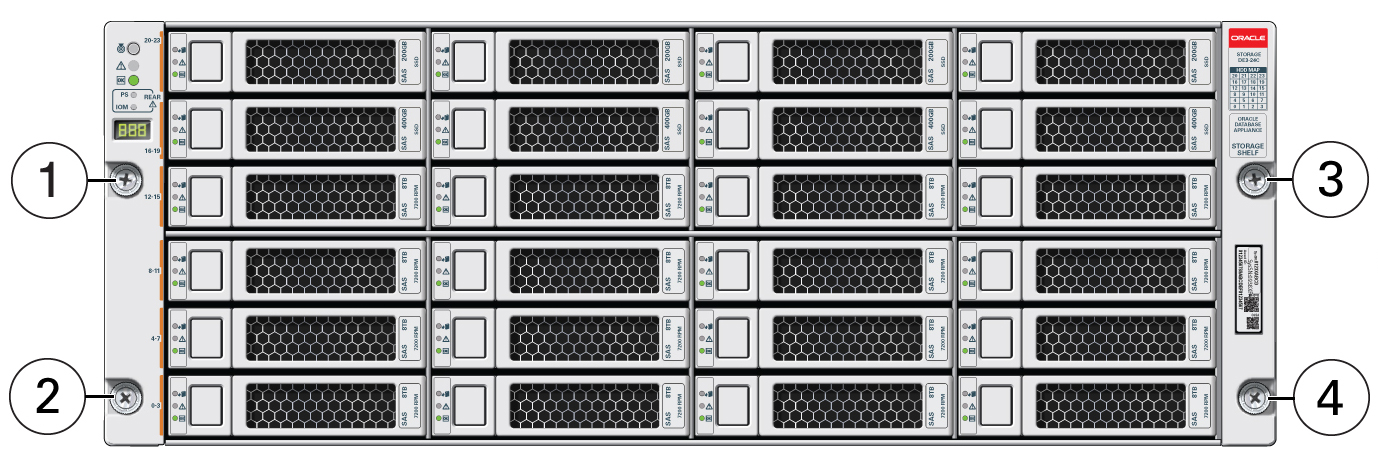

   次の図は、ストレージ・シェルフの前面を固定する方法を示しています。


   「図g5711-de3-24c-front-captive-screws.jpgの説明」
9. 輸送用にストレージ・シェルフをラックに固定するには、背面ストレージ・シェルフ・シャーシの各耳にねじを取り付けます。

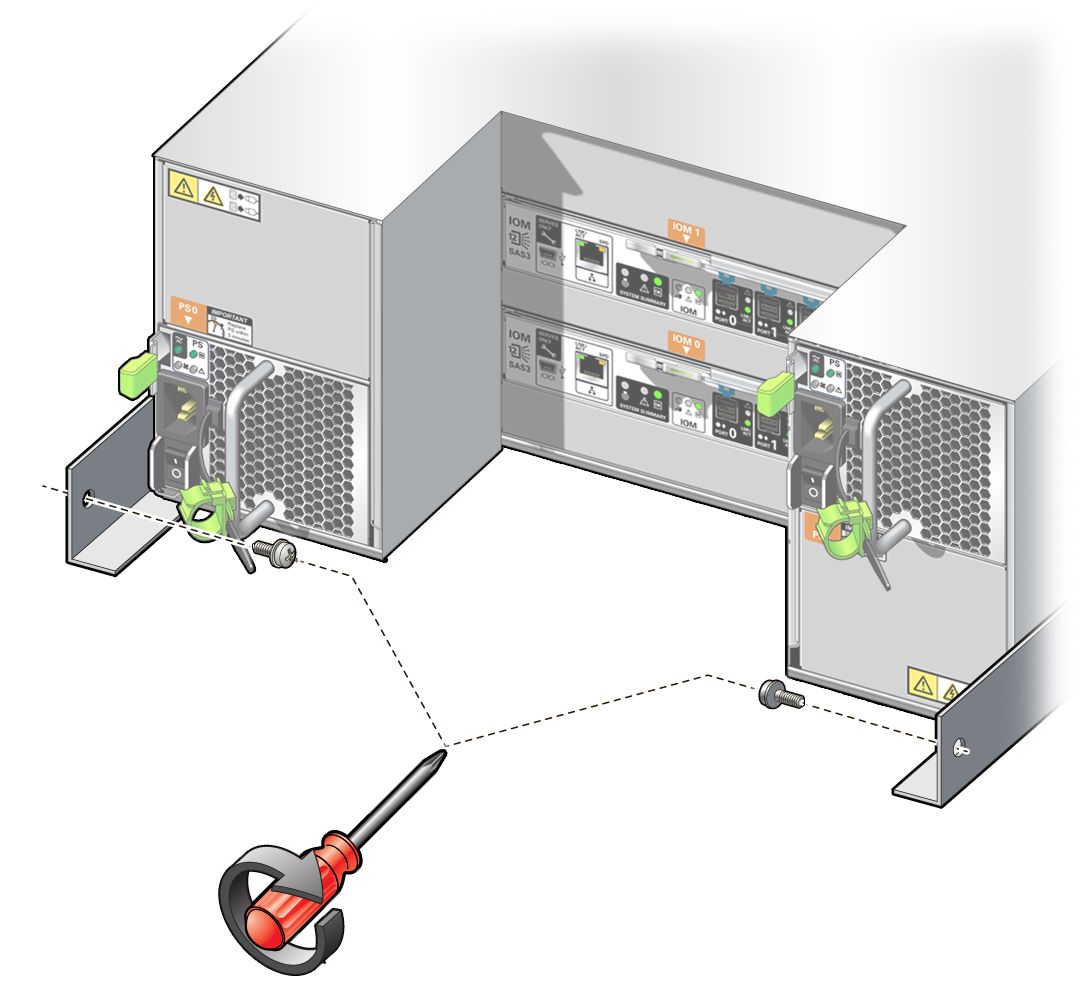

   次の図に、ストレージ・シェルフ背面の輸送用の耳を固定する方法を示します。


   「図g5891-de3_rear_brackets.pngの説明」
10. 追加のストレージ・シェルフを設置する場合は、これらのステップを繰り返します。

既存のシステムへのストレージ拡張シェルフの追加

すでに実行されているアプライアンス・システムにストレージ拡張シェルフを追加するには、この手順を使用します。

このタスクでは、すでに実行されているOracle Database Applianceにストレージ拡張シェルフを追加することを前提としています(すでに完全なストレージ・シェルフが用意されている必要があります)。

特に記述がないかぎり、このタスクを完了するためにシステムを停止する必要はありません。

次の例外条件に注意してください。

• ストレージ拡張シェルフは通常、Oracle Database Applianceの下部の、ストレージ・シェルフの下に設置されます。 しかし、ラックは通常、下から上へプロビジョニングされる必要があるので、空きがない場合があります。 そのような場合、システム全体を再度ラックに取り付けなくても済むように、サーバー・ノードの上、または別のラックに配置することもできます。

• 「コンポーネントの互換性の確認」で説明しているように、ストレージ拡張シェルフの最上位レベル識別子(TLI)はシステムのその他の部分と一致しません。 しかし、最初のアプライアンスの購入とセットアップの後にストレージ拡張シェルフを追加することは、サポートされている構成です。

1. ストレージ・シェルフをラックに取り付けるの説明に従って、ストレージ拡張シェルフを取り付けます。
2. ケーブルを接続し、電源を入れて、新しいストレージが追加されたことを確認します。

   詳細は、適切な「デプロイメントおよびユーザー・ガイド」を参照してください。

サーバー・ノードをラックに取り付ける

Oracle Database Appliance X9-2-HAサーバー・ノードのラックへの取り付けについて説明します。

ノート:

次の表のリンクでは、Oracle Database Applianceライブラリの「外側」をOracle Server X9-2ドキュメント・ライブラリに指示します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

• ラック取付けハードウェアの確認

• 取付け用金具の設置

• ラック取付け位置のマーク

• AC電源ケーブルおよびスライドレールの接続

• 工具不要のスライド・レール・アセンブリの接続

• スライド・レール・アセンブリへのサーバーの設置

• ケーブル管理アームの設置および機能の確認
