2 Oracle Database Applianceの概要
Oracle Database Applianceのモデルでサポートされているコンポーネント、機能および特徴について説明します。
- 「Oracle Database Appliance X9-2 Seriesのコンポーネントおよび機能」
Oracle Database Appliance X9-2シリーズでサポートされる様々な機能のリストを参照してください。 - 「Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルとバック・パネル」
Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルおよびバック・パネルの機能の表示と説明を参照してください。 - 「Oracle Database Appliance X9-2-HAのフロント・パネルとバック・パネル」
Oracle Database Appliance X9-2-HAのフロント・パネルおよびバック・パネルの機能の表示と説明を参照してください。 - Oracle Database Applianceの仕様
この項では、Oracle Database Applianceの各種モデルについて物理的、電気的および環境的な仕様について説明します。 - 「技術サポート」
アプライアンスのテクニカル・サポートを受ける方法。
Oracle Database Appliance X9-2 Seriesのコンポーネントおよび機能
Oracle Database Appliance X9-2シリーズでサポートされる様々な機能のリストを参照してください。
次の表に、Oracle Database Appliance X9-2シリーズ・システムでサポートされるコンポーネントおよび機能を示します。
| コンポーネント | Oracle Database Appliance X9-2S | Oracle Database Appliance X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|---|---|
|
サーバー・ノード |
単一2RUサーバー。 |
単一2RUサーバー。 |
2 Ruのサーバー・ノード。 各サーバー・ノードは、他方のサーバー・ノードから独立して動作します。 下位サーバーはノード0です。 上位サーバーはノード1です。 |
|
CPU |
16コア2.4 GHz Intel Xeon S4314プロセッサx1。 |
2つの16コア2.4 GHz Intel Xeon S4314プロセッサ。 |
サーバー・ノードごとに2つの16コア2.4 GHz Intel Xeon S4314プロセッサ。 |
|
メモリー |
256 GB - 3200 MT/秒で評価される8つの32 GBの低電圧DDR4 RDIMM。 512 GBまでのオプションのメモリー拡張。 「オプションのコンポーネントの設置」を参照してください。 |
512 GB - 3200 MT/秒で評価される16個の32 GB低電圧DDR4 RDIMM。 オプションのメモリー拡張は1 TBまで可能です。 「オプションのコンポーネントの設置」を参照してください。 |
512 GB - サーバー・ノードあたり3200 MT/秒と評価される16個の32 GBの低電圧DDR4 RDIMM。 オプションのメモリー拡張はノード当たり1 TBです。 2つのサーバー・ノードに同容量のメモリーを設置する必要があります。 「オプションのコンポーネントの設置」を参照してください。 |
|
ストレージ・デバイス |
サーバーには、次のものが含まれています。
追加のストレージ・オプションはサポートされていません。 |
サーバーには、次のものが含まれています。
最大10個のオプションのNVMe SSDを追加できます。 「オプションのコンポーネントの設置」を参照してください。 |
サーバー・ノードごとに、次のとおりです。
4 Ruのストレージ・シェルフには、次の構成のいずれかが含まれています:
部分的に移入されたストレージ・シェルフの場合、オプションの7.68 TB SAS SSDまたは18 TB SAS HDDを追加できます。 「オプションのコンポーネントの設置」を参照してください。 |
|
USB 3.0ポート |
サーバーの背面に1つの外部ポート。 |
サーバーの背面に1つの外部ポート。 |
各サーバー・ノードの背面に1つの外部ポート。 |
|
PCI Express (PCIe) I/Oスロット |
外部ロー・プロファイルPCIe Gen-4スロットが10個。 基本構成では: PCIeスロット6には、次のいずれかが含まれます。
追加のオプション・カードの構成をオーダーできます。 「オプションのコンポーネントの設置」を参照してください。 |
外部ロー・プロファイルPCIe Gen-4スロットが10個。 基本構成では: PCIeスロット6には、次のいずれかが含まれます。
PCIeスロット10には、Oracle Retimer Cardが含まれています。 追加のオプション・カードの構成をオーダーできます。 「オプションのコンポーネントの設置」を参照してください。 |
サーバー・ノードごとに10個の外部ロー・プロファイルPCIe Gen-4スロット。 基本構成では: PCIeスロット1には、デュアル・ポート(SFP28) 25 Gb Ethernet Adapte (ノード・インターコネクト)が含まれています PCIeスロット6には、次のいずれかが含まれます。
PCIeスロット2および9には、デュアルポート外部12Gb/秒SAS3ホスト・バス・アダプタが含まれています。 追加のオプション・カードの構成をオーダーできます。 「オプションのコンポーネントの設置」を参照してください。 |
|
クラスタ・デバイス |
該当なし |
該当なし |
ノードとノードを相互接続した1つの統合クラスタ・デバイスが、SFP28接続のある2つの10/25GbEポートを通して各サーバー・ノードに用意されています。 |
|
SASポート |
該当なし |
該当なし |
各サーバー・ノードに4つの外部SAS3ポート。 ストレージ・シェルフに8つのSAS3ポート(4つ使用)。 ストレージ拡張シェルフに8つのSAS3ポート(4つ使用)。 |
|
オンボード・イーサネット・ポート |
各サーバーの背面パネルにRJ-45コネクタがある1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバーの背面パネルにRJ-45コネクタがある1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタがある1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
|
ネットワーク管理(NET MGT)ポート |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
|
シリアル管理(SER MGT)ポート |
各サーバーの背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
各サーバーの背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
サーバー・ノードごとに背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
|
VGAポート |
該当なし |
該当なし |
該当なし |
|
サービス・プロセッサ(SP) |
各サーバーには、次の機能を持つサービス・プロセッサがあります。
|
各サーバーには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
|
電源 |
2個のホットプラグ可能な電源。 |
2個のホットプラグ可能な電源。 |
サーバー・ノードおよびストレージ・シェルフごとに2個のホットプラグ可能な電源。 |
|
冷却ファン |
サーバーごとに、ホットプラグ可能な、シャーシ冷却用の4個の80mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 それぞれの電源に冷却ファンが付いています。 |
サーバーごとに、ホットプラグ可能な、シャーシ冷却用の4個の80mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 それぞれの電源に冷却ファンが付いています。 |
サーバー・ノードごとに、ホットプラグ可能な、シャーシ冷却用の4個の80mmファン・モジュール。 各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 各電源(サーバー・ノードおよびストレージ・シェルフ)に固有の冷却ファンがあります。 |
|
オペレーティング・システム |
Oracle Linux |
Oracle Linux |
Oracle Linux |
|
管理ソフトウェア |
Oracle Integrated Lights Out Manager (ILOM) 5.1。 |
Oracle Integrated Lights Out Manager (ILOM) 5.1。 |
Oracle Integrated Lights Out Manager (ILOM) 5.1。 |
親トピック: Oracle Database Applianceの概要
Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルとバック・パネル
Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルおよびバック・パネルの機能の表示と説明を参照してください。
このセクションでは、Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルとバック・パネルについて説明します。 他のOracle Database Applianceモデルがある場合は、「Oracle Database Applianceの概要」にリストされている適切なリンクを選択します。
- 「Oracle Database Appliance X9-2S/X9-2Lフロント・パネル」
Oracle Database Appliance X9-2S/X9-2Lフロント・パネルの機能の図と説明を参照してください。 - 「Oracle Database Appliance X9-2S/X9-2Lバック・パネル」
Oracle Database Appliance X9-2S/X9-2Lのバック・パネルの機能の図と説明を参照してください。
親トピック: Oracle Database Applianceの概要
Oracle Database Appliance X9-2S/X9-2Lフロント・パネル
Oracle Database Appliance X9-2S/X9-2Lフロント・パネルの機能の図と説明を参照してください。
Oracle Database Appliance X9-2SおよびOracle Database Appliance X9-2Lのサーバーは、それぞれ2 ruを占有します。

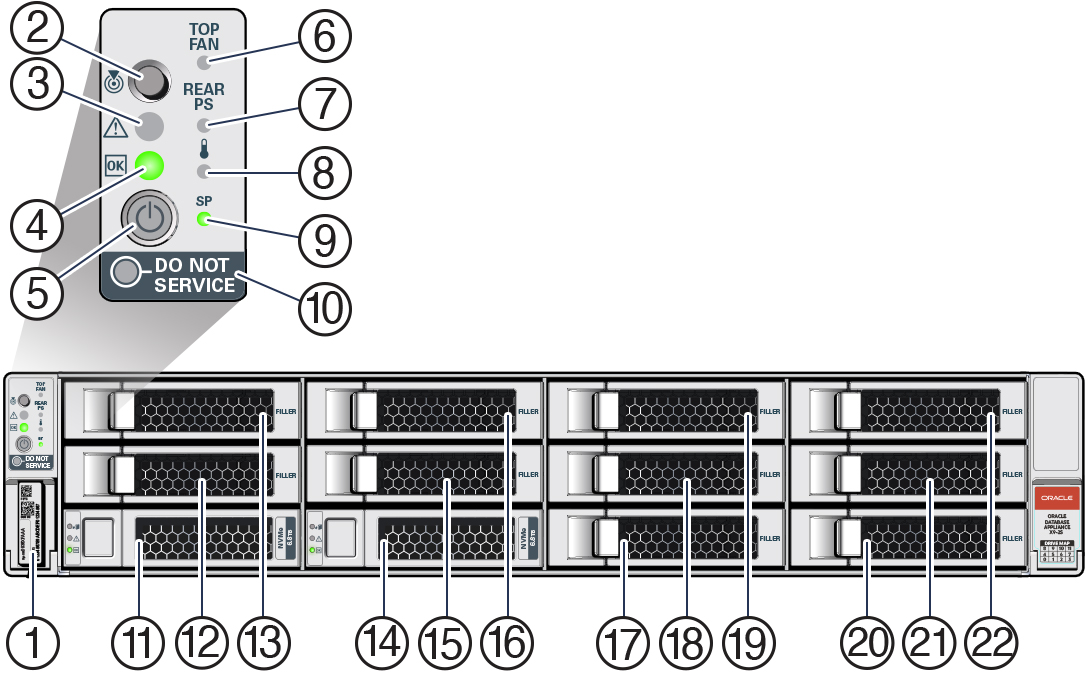

次の図は、標準構成Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルのコンポーネントを示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
|
2 |
位置特定LED/ボタン: 白色 |
|
3 |
保守要求LED: オレンジ色 |
|
4 |
電源/OK LED: 緑色 |
|
5 |
電源ボタン |
|
6 |
ファン障害LED: オレンジ色 |
|
7 |
電源(PS)障害LED: オレンジ色 |
|
8 |
システム過熱警告LED: オレンジ色 |
|
9 |
SP OK LED: 緑色 |
|
10 |
保守禁止 |
|
11 - 22 |
フロント・マウント・ドライブ・スロット: スロット0のNVMe0 (注釈11)、スロット1のNVMe1 (注釈14)、スロット2のフィラー・パネル - 11 (注釈12、13、15) - 22) |
Oracle Database Appliance X9-2S/X9-2Lバック・パネル
Oracle Database Appliance X9-2S/X9-2Lのバック・パネルの機能の図と説明を参照してください。

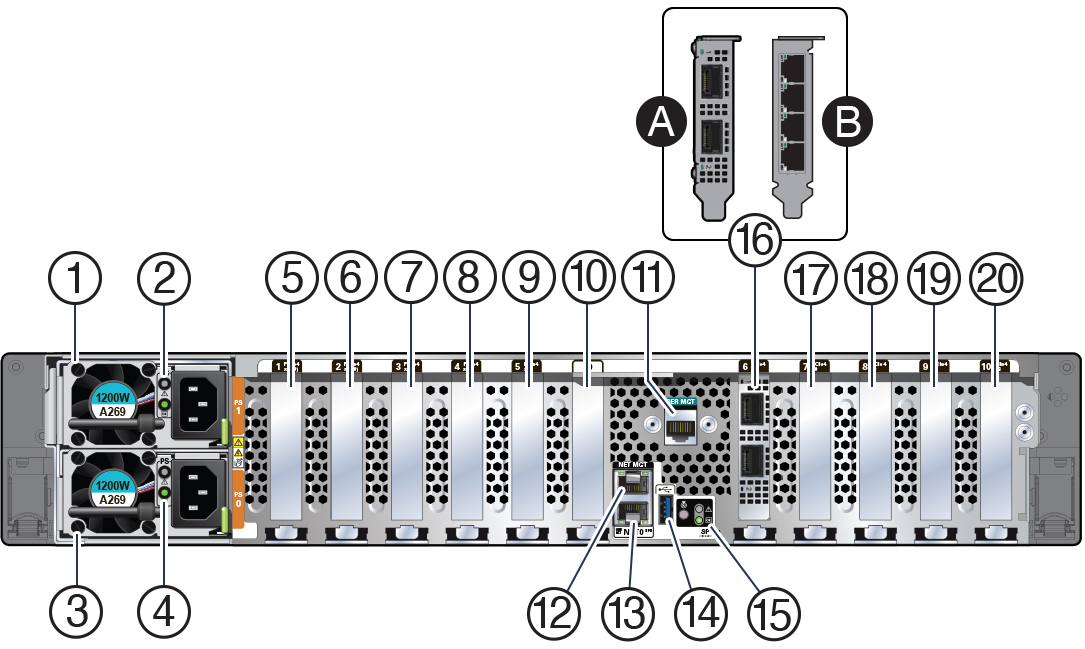

次の図に、Oracle Database Appliance X9-2S/X9-2Lのバック・パネルにあるコンポーネントを示します。
| コールアウト | 説明 |
|---|---|
|
1 |
ファン・モジュール付き電源(PS) 1 |
|
2 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
|
3 |
ファン・モジュール付き電源(PS) 0 |
|
4 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
|
5 |
PCIeカード・スロット1: フィラー・パネル |
|
6 |
PCIeカード・スロット2: フィラー・パネル |
| 7 |
PCIeカード・スロット3: フィラー・パネル |
|
8 |
PCIeカード・スロット4:
|
|
9 |
PCIeカード・スロット5: フィラー・パネル |
|
10 |
未使用 |
|
11 |
SER MGTポート: Oracle ILOMサービス・プロセッサへの接続に使用されるRJ-45シリアル・ポート |
|
12 |
NET MGTポート: Oracle ILOMサービス・プロセッサへの接続に使用するRJ-45コネクタを備えた10/100/1000Base-Tネットワーク・インタフェース・ポート |
|
13 |
RJ-45コネクタを持つ100/1000BASE-Tネットワーク・インタフェース・ポート: NET 0 |
|
14 |
USB 3.0コネクタ |
|
15 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
|
16 |
PCIeカード・スロット6: パブリック・ネットワーク・インタフェース・カード
|
|
17 |
PCIeカード・スロット7:
|
|
18 |
PCIeカード・スロット8:
|
|
19 |
PCIeカード・スロット9: フィラー・パネル |
|
20 |
PCIeカード・スロット10:
|
Oracle Database Appliance X9-2-HAのフロント・パネルとバック・パネル
Oracle Database Appliance X9-2-HAのフロント・パネルおよびバック・パネルの機能の表示と説明を参照してください。
このセクションでは、Oracle Database Appliance X9-2-HAのフロント・パネルとバック・パネルについて説明します。 他のOracle Database Applianceモデルがある場合は、「Oracle Database Applianceの概要」にリストされている適切なリンクを選択します。
- 「Oracle Database Appliance X9-2-HAフロント・パネル」
Oracle Database Appliance X9-2-HAフロント・パネルの機能の図と一覧を参照してください。 - 「Oracle Database Appliance X9-2-HAバック・パネル」
Oracle Database Appliance X9-2-HAのバック・パネルの機能の図と一覧を参照してください。
親トピック: Oracle Database Applianceの概要
Oracle Database Appliance X9-2-HAフロント・パネル
Oracle Database Appliance X9-2-HAフロント・パネルの機能の図と一覧を参照してください。
Oracle Database Appliance X9-2-HAには、2つのサーバー・ノード(2つのOracle Server X9-2L)と1つのOracle DE3-24Cストレージ・シェルフが含まれます。 ユニット全体で8RUです。 オプションのストレージ拡張シェルフには、追加で4RUが必要で、合計で12RUに増加します。

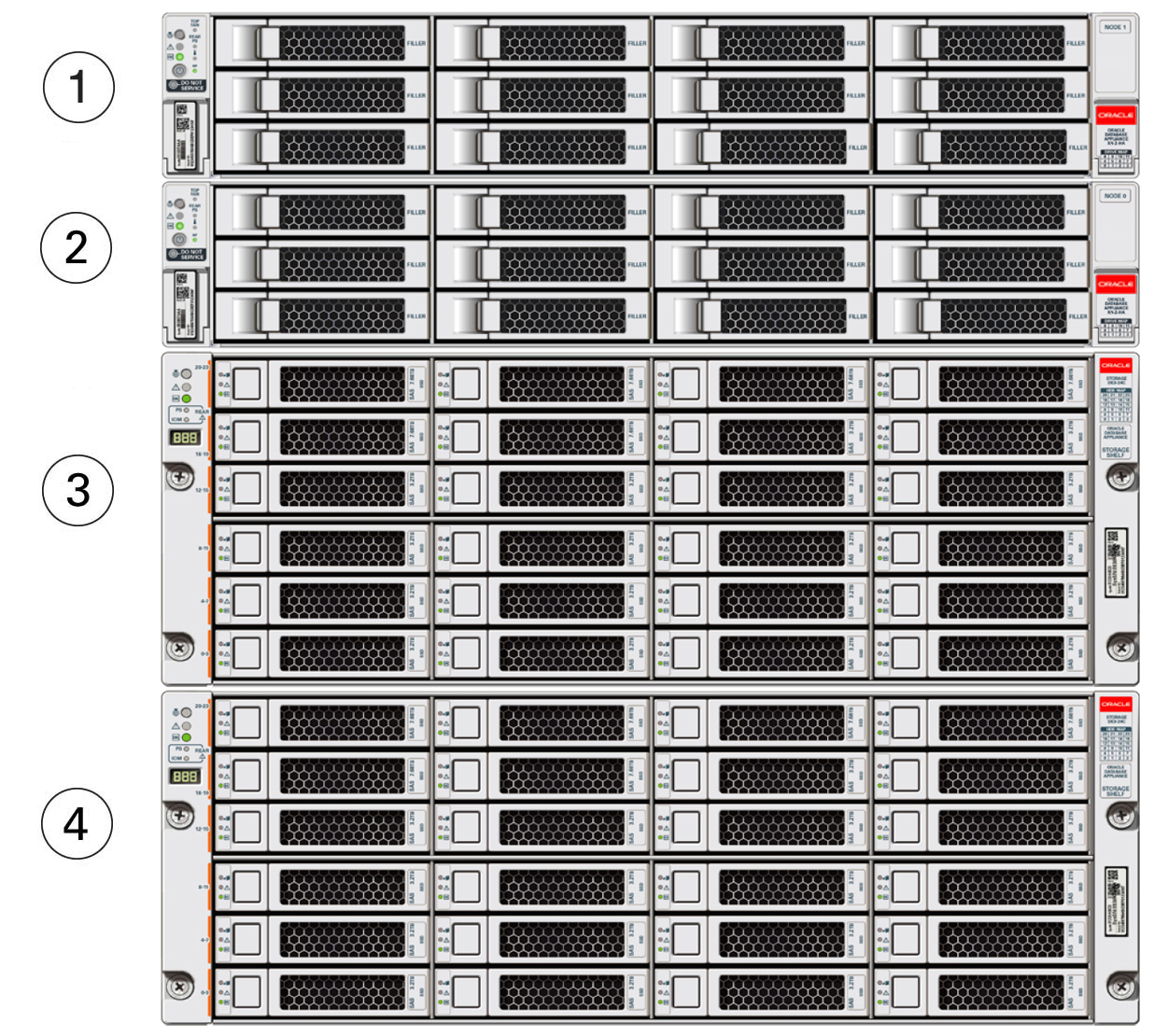

次の図は、オプションのストレージ拡張シェルフを備えたOracle Database Appliance X9-2-HAの前面を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE3-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE3-24C) |
- 「サーバー・ノードのフロント・パネルの機能」
Oracle Database Appliance X9-2-HAサーバー・ノードのフロント・パネルの機能の図およびリストを参照してください。 - 「ストレージ・シェルフ・フロント・パネルの機能」
Oracle Database Appliance X9-2-HAストレージ・シェルフのフロント・パネルの機能の図とリストを参照してください。
サーバー・ノードのフロント・パネルの機能
Oracle Database Appliance X9-2-HAサーバー・ノードのフロント・パネルの機能の図およびリストを参照してください。

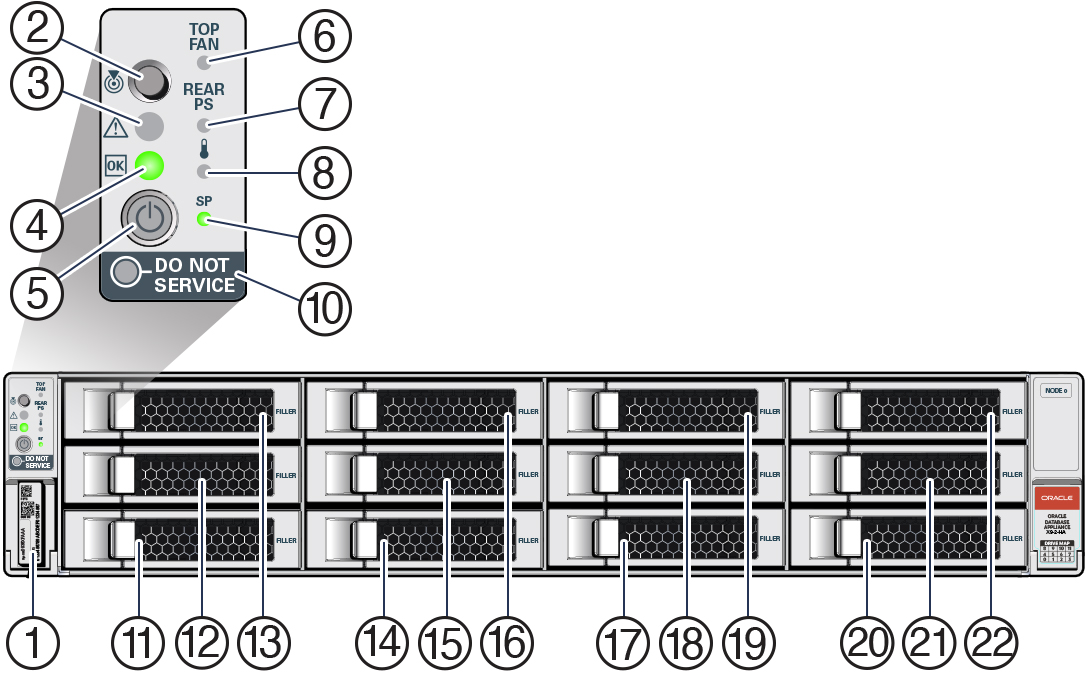

次の図に、「Oracle Database Appliance X9-2-HAサーバー・ノード」のフロント・パネルにあるコンポーネントを示します。
| コールアウト | 説明 |
|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
|
2 |
位置特定LED/ボタン: 白色 |
|
3 |
保守要求LED: オレンジ色 |
|
4 |
電源/OK LED: 緑色 |
|
5 |
電源ボタン |
|
6 |
ファン障害LED: オレンジ色 |
|
7 |
電源(PS)障害LED: オレンジ色 |
|
8 |
システム過熱警告LED: オレンジ色 |
|
9 |
SP OK LED: 緑色 |
|
10 |
保守禁止 |
|
11 - 22 |
前面マウント型のドライブ・スロット0 - 11 (フィラー・パネル) |
ノート:
Oracleサポート・サービスに連絡する場合、シリアル番号のかわりに最上位レベル識別子(TLI)を使用します。 いずれかのサーバー・ノードの上部を見るか、ストレージ・シェルフの上部で、TLIを確認できます。 詳細は、「テクニカル・サポート」を参照してください。
ストレージ・シェルフのフロント・パネルの機能
Oracle Database Appliance X9-2-HAストレージ・シェルフのフロント・パネルの機能の図とリストを参照してください。

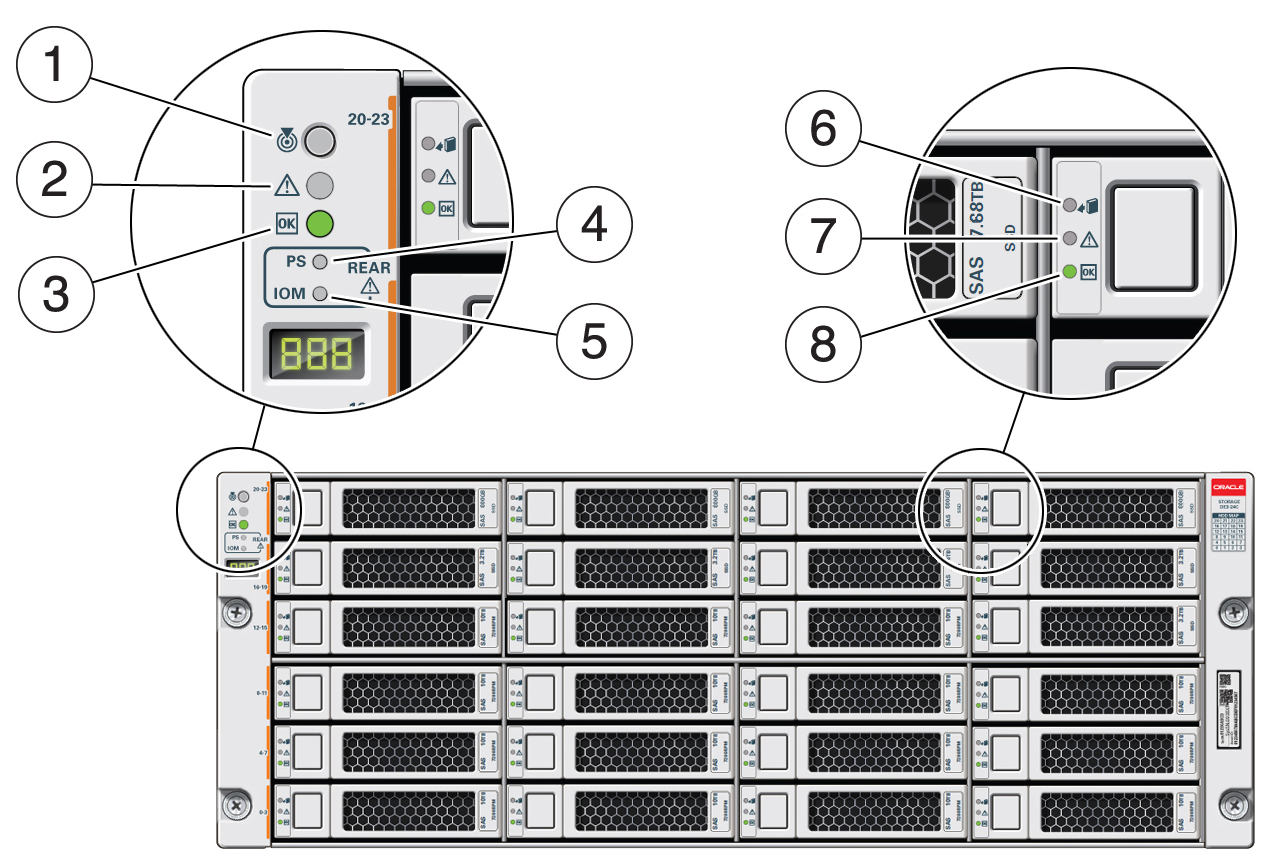

次の図は、フロント・パネルの「Oracle Database Appliance X9-2-HAストレージ・シェルフ」機能を示しています。
ノート:
ストレージ・シェルフには3つの基本構成があります: 完全に装着された2つと、部分的に装着された1つ(ディスク・スロット6-23はフィラー・パネルです)。 デプロイメントが失敗する可能性があるため、基本構成のディスクの移動または切替えは試行しないでください。
部分的に移入された基本構成ストレージ・シェルフをアップグレードして、空のスロットにディスクを追加することもできます。 「オプションのコンポーネントの設置」を参照してください。 基本構成を完全に移入されたストレージ・シェルフにアップグレードすると、必要に応じて後でストレージ拡張シェルフを追加できます。
「図gxxxx-x8-2ha_storage_shelf_front_callouts.jpgの説明」
| コールアウト | 説明 |
|---|---|
|
1 |
ストレージ・シェルフの位置特定インジケータ |
|
2 |
ストレージ・シェルフの障害インジケータ |
|
3 |
ストレージ・シェルフのOK/電源インジケータ |
|
4 |
ストレージ・シェルフの電源障害インジケータ |
|
5 |
ストレージ・シェルフのIOモジュール障害インジケータ |
|
6 |
ドライブ取外し準備完了インジケータ |
|
7 |
ドライブ障害インジケータ |
|
8 |
ドライブの電源/アクティビティ・インジケータ |
Oracle Database Appliance X9-2-HAバック・パネル
Oracle Database Appliance X9-2-HAのバック・パネルの機能の図と一覧を参照してください。
このセクションでは、Oracle Database Appliance X9-2-HAのバック・パネルの機能について説明します。

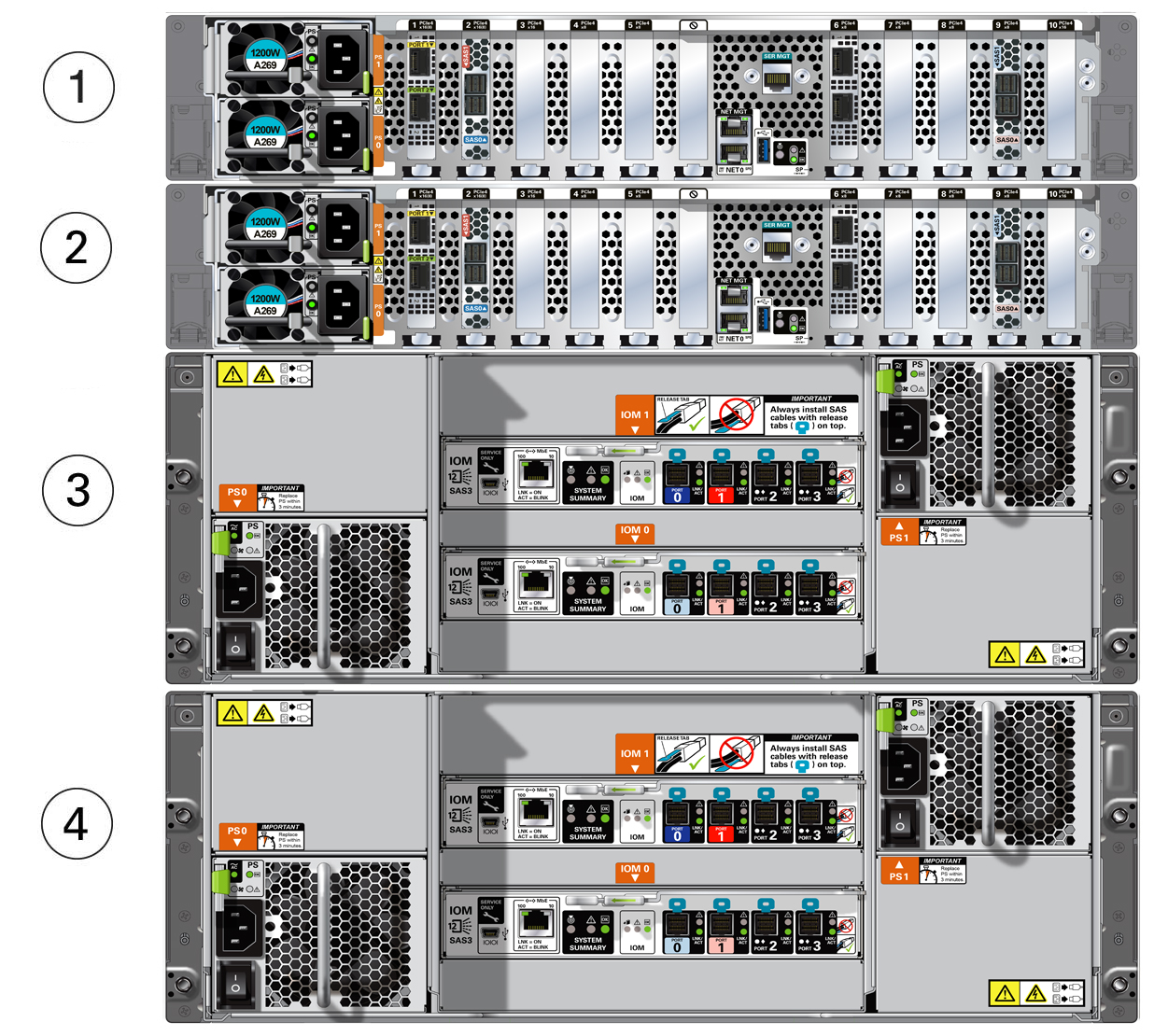

次の図にOracle Database Appliance X9-2-HAを示します。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE3-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE3-24C) |
- 「サーバー・ノードのバック・パネルの機能」
Oracle Database Appliance X9-2-HAサーバーのノード・バック・パネルの機能の図およびリストを参照してください。 - 「ストレージ・シェルフのバック・パネルの機能」
Oracle Database Appliance X9-2-HAストレージ・シェルフのバック・パネルの機能の図とリストを参照してください。
サーバー・ノードのバック・パネルの機能
Oracle Database Appliance X9-2-HAサーバーのノード・バック・パネルの機能の図およびリストを参照してください。

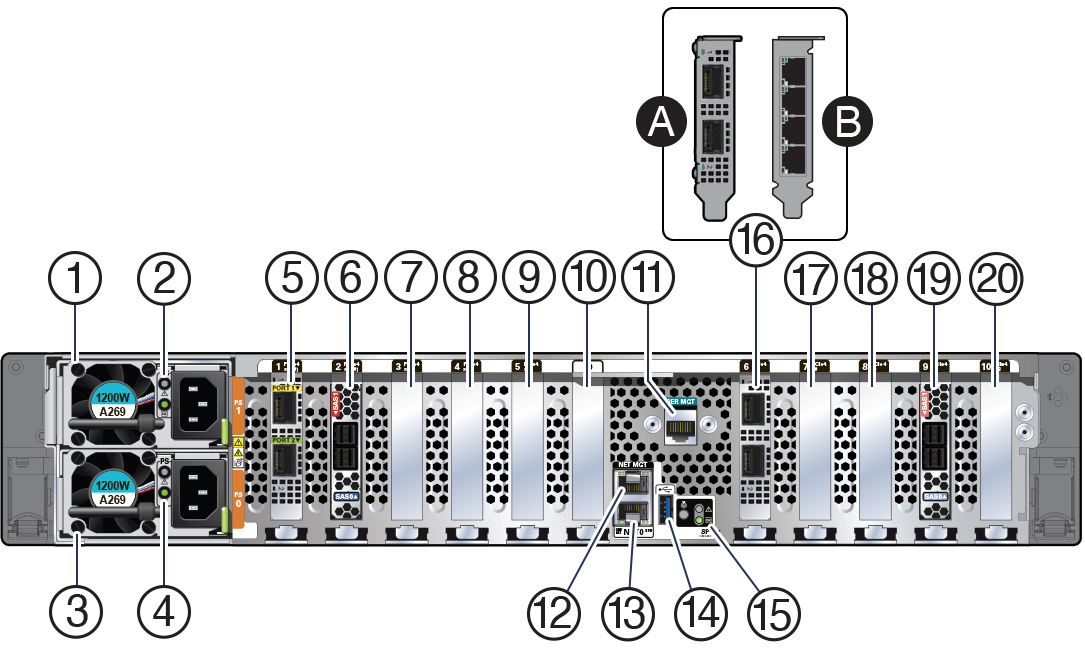

次の図に、「Oracle Database Appliance X9-2-HAサーバー・ノード」のバック・パネルにあるコンポーネントを示します。
| コールアウト | 説明 |
|---|---|
|
1 |
ファン・モジュール付き電源(PS) 1 |
|
2 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
|
3 |
ファン・モジュール付き電源(PS) 0 |
|
4 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
|
5 |
PCIeカード・スロット1: Oracle Dual Port 25Gbイーサネット・アダプタは、サーバー・ノード間のプライベート・クラスタ相互接続用のSFP28接続を備えた2つのポートを提供 |
|
6 |
PCIeカード・スロット2: サーバーをストレージ・シェルフおよびストレージ拡張シェルフに接続するのに使用される2個のSAS3コネクタが提供されます。 |
|
7 |
PCIeカード・スロット3: フィラー・パネル |
|
8 |
PCIeカード・スロット4: フィラー・パネル、またはオプションのOracle Dual Port 25Gb Ethernet Adapter、またはオプションのOracle Quad Port 10GBase-T Adapter |
|
9 |
PCIeカード・スロット5: フィラー・パネル |
|
10 |
未使用 |
|
11 |
SER MGTポート: Oracle ILOMサービス・プロセッサへの接続に使用されるRJ-45シリアル・ポート |
|
12 |
NET MGTポート: Oracle ILOMサービス・プロセッサへの接続に使用するRJ-45コネクタを備えた10/100/1000Base-Tネットワーク・インタフェース・ポート |
|
13 |
RJ-45コネクタを持つ100/1000BASE-Tネットワーク・インタフェース・ポート: NET 0 |
|
14 |
USB 3.0コネクタ |
|
15 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
|
16 |
PCIeカード・スロット6: パブリック・ネットワーク・インタフェース・カード
|
|
17 |
PCIeカード・スロット7: フィラー・パネル |
|
18 |
PCIeカード・スロット8: フィラー・パネル、またはオプションのOracle Dual Port 25Gb Ethernet Adapter、またはオプションのOracle Quad Port 10GBase-T Adapter |
|
19 |
PCIeカード・スロット9: サーバーをストレージ・シェルフおよびストレージ拡張シェルフに接続するのに使用される2個のSAS3コネクタが提供されます。 |
|
20 |
PCIeカード・スロット10: フィラー・パネル |
ストレージ・シェルフのバック・パネルの機能
Oracle Database Appliance X9-2-HAストレージ・シェルフのバック・パネルの機能の図とリストを参照してください。

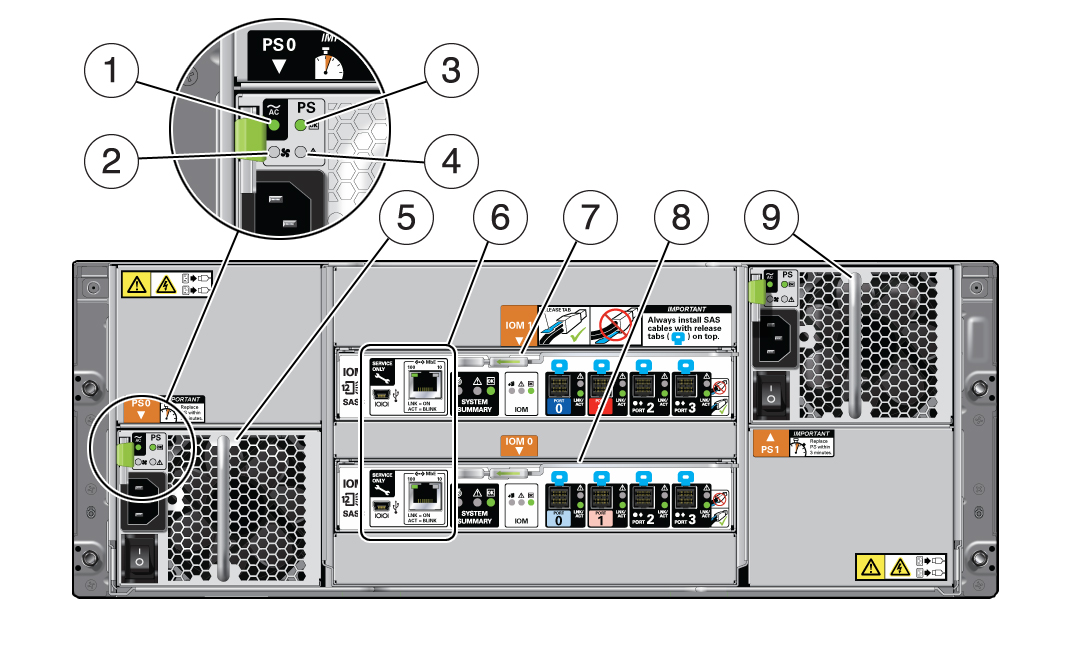

次の図は、「Oracle Database Appliance X9-2-HAストレージ・シェルフ」の背面機能を示しています。
ノート:
ストレージ・シェルフのネットワーク・ポートは、サービス・エンジニアのみが使用します。
| コールアウト | 説明 |
|---|---|
|
1 |
AC電源インジケータ |
|
2 |
ファン障害インジケータ |
|
3 |
電源装置のステータス・インジケータ |
|
4 |
DC電源障害インジケータ |
|
5 |
ファン・モジュール0付き電源 |
|
6 |
サービス・ポート(Oracle Service専用に予約済) |
|
7 |
SAS I/Oモジュール1 |
|
8 |
SAS I/Oモジュール0 |
|
9 |
ファン・モジュール1付き電源 |
Oracle Database Applianceの仕様
この項では、Oracle Database Applianceの各種モデルの物理的、電気的および環境的な仕様について説明します。
- 「Oracle Database Appliance X9-2 Seriesの物理的仕様」
- 「Oracle Database Appliance X9-2 Seriesの電気的仕様」
- 「Oracle Database Appliance X9-2 Seriesの環境仕様」
親トピック: Oracle Database Applianceの概要
Oracle Database Appliance X9-2 Seriesの物理的仕様
| 項目 | Oracle Database Appliance X9-2S | Oracle Database Appliance X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|---|---|
|
高さ |
86.9 mm (3.4インチ) |
86.9 mm (3.4インチ) |
サーバー・ノードごとに86.9mm (3.4インチ) ストレージ・シェルフごとに175mm (6.9インチ) |
|
幅 |
445 mm (17.5インチ) |
445 mm (17.5インチ) |
サーバー・ノードあたり445 mm ( 17.5) ストレージ・シェルフごとに483mm (19インチ) |
|
奥行き |
759.4 mm (29.9インチ) |
759.4 mm (29.9インチ) |
サーバー・ノードごとに759.4mm (29.9インチ) ストレージ・シェルフごとに630mm (24.8インチ) |
|
重量 |
28.6kg (63ポンド) |
28.6kg (63ポンド) |
サーバー・ノードごとに28.6kg (63ポンド) ストレージ・シェルフごとに38.0kg (84ポンド) |
親トピック: Oracle Database Applianceの仕様
Oracle Database Appliance X9-2 Seriesの電気的仕様
| 項目 | Oracle Database Appliance X9-2S | Oracle Database Appliance X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|---|---|
|
サーバー・ノード電源出力の定格最大 |
100-127 VACで1200W 200-240 VACで1200W |
100-127 VACで1200W 200-240 VACで1200W |
100-127 VACで1200W 200-240 VACで1200W |
|
サーバー・ノードAC電源 |
100-127 VAで10A 200-240VACで7A |
100-127 VAで10A 200-240VACで7A |
100-127 VAで10A 200-240VACで7A |
|
ストレージ・シェルフ電源出力の定格最大 |
含まれません |
含まれません |
100-127 VACで580W 200-240 VACで580W |
|
ストレージ・シェルフAC電源 |
含まれません |
含まれません |
100-127 VACで8A 220-240 VACで3A |
|
電力使用量 |
消費電力の詳細については、Oracle Server X9-2L 「電力計算機」を参照してください。 |
消費電力の詳細については、Oracle Server X9-2L 「電力計算機」を参照してください。 |
2つのサーバー・ノード
ストレージ・シェルフ(24 SSD)
ストレージ・シェルフ(6 SSD、18 HDD)
|
親トピック: Oracle Database Applianceの仕様
Oracle Database Appliance X9-2 Seriesの環境仕様
| 項目 | Oracle Database Appliance X9-2S | Oracle Database Appliance X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|---|---|
|
動作温度 |
5°Cから35°C (41°Fからto 95°F) |
5°Cから35°C (41°Fからto 95°F) |
5°Cから35°C (41°Fからto 95°F) |
|
非動作温度 |
-40°Cから70°C (-40°Fから158°F) |
-40°Cから70°C (-40°Fから158°F) |
-40°Cから70°C (-40°Fから158°F) |
|
動作湿度 |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
|
非動作湿度 |
最大93%の相対湿度、結露なし |
最大93%の相対湿度、結露なし |
最大93%の相対湿度、結露なし |
|
動作高度 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国市場では規制により、最高高度2,000 m (6,560フィート)に設置が制限される場合があります)。 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000 m (6,560フィート)に設置が制限される場合があります)。 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000 m (6,560フィート)に設置が制限される場合があります)。 |
|
非動作高度 |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
|
冷却 |
消費電力の詳細については、Oracle Server X9-2L 「電力計算機」を参照してください |
消費電力の詳細については、Oracle Server X9-2L 「電力計算機」を参照してください |
サーバー・ノード。Oracle Server X9-2L 「電力計算機」を参照してください ストレージ・シェルフ
|
|
騒音 |
7.1ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
7.1ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
8.1ベル(A特性、動作時)、5.8ベル(A特性、待機時) |
親トピック: Oracle Database Applianceの仕様
テクニカル・サポート
アプライアンスのテクニカル・サポートを受ける方法。
テクニカル・サポートは、次の場所を参照してください。
https://support.oracle.com/portal/
| Oracle Database Appliance X9-2S/X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|
|
システムのフロント・パネル、システムの上部、システムに同梱されているお客様情報シートのいずれかに記載されているシリアル番号を報告してください。 サーバー・ノードをスライドレールで数インチ引き出すだけで、システムの上部でシリアル・ラベルを確認できます。 ケーブルを取り外したり、伸ばされたメンテナンス位置までスライドする必要はありません。 |
最上位識別子(TLI)を報告してください。 TLIを確認するには、お客様情報シート、またはサーバー・ノードかストレージ・シェルフの上部の前方に向かって左側をご覧ください。 TLI部品番号およびTLIシリアル番号は、アプライアンスのファクタ・バンドル・サーバー・ノードで同じです。 次の図に、最上位レベル識別子ラベルの例を示します。 アプライアンスがラック内にあってTLIを確認できない場合、次のいずれかを行ってください。
|
親トピック: Oracle Database Applianceの概要
