Oracle Tuxedoシステムの管理およびサーバー・プロセス

3.1 Oracle Tuxedo ATMIのインフラストラクチャ

次のカテゴリのOracle Tuxedoシステム・プロセスが、アプリケーション・サービス・リクエストの効率的なルーティング、ディスパッチおよび管理、アプリケーション・キュー、そしてATMIアプリケーションのイベント・ポスティングと通知のためのインフラストラクチャを構成します。

Oracle Tuxedo管理プロセス
Oracle Tuxedoワークステーション・サーバー・プロセス
Oracle Tuxedo認証サーバー・プロセス
Oracle Tuxedoトランザクション管理サーバー・プロセス
Oracle Tuxedoメッセージ・キューイング・サーバー・プロセス
Oracle Tuxedoパブリッシュ・アンド・サブスクライブ・サーバー・プロセス
Oracle Tuxedo Domains (マルチドメイン)サーバー・プロセス

Oracle Tuxedoシステム・プロセスのこれらのカテゴリについて詳しく説明する前に、Oracle Tuxedoの次の重要な用語および概念について説明します。

親トピック: Oracle Tuxedoシステムの管理およびサーバー・プロセス

3.1.1 Oracle Tuxedoドメイン

Oracle Tuxedoドメインとは、1つのOracle Tuxedo構成ファイルから1単位として管理されるOracle Tuxedoシステム・プロセス、クライアント・プロセスおよびサーバー・プロセスのセットであり、Oracle Tuxedoアプリケーションとも呼ばれます。Oracle Tuxedoドメインは、多数のシステム・プロセス、1つ以上のアプリケーション・クライアント・プロセス、1つ以上のアプリケーション・サーバー・プロセスおよびネットワークで接続された1つ以上のコンピュータ・マシンで構成されます。

次の図は、Oracle Tuxedoドメインの全体像を示しています:

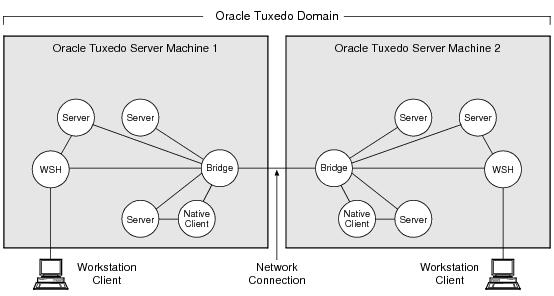

図3-1 Oracle Tuxedoドメインの全体像

Oracle Tuxedoの用語においてドメインはアプリケーション(ビジネス・アプリケーション)と同義であり、Oracle Tuxedoのユーザー・ドキュメント全体にわたってこの2つの語は同義語として使用されています。現在Oracle Tuxedoで稼働しているビジネス・アプリケーションの例としては、航空会社やホテルの予約システム、クレジット認可システム、証券委託売買、ATMなどがあります。

Oracle Tuxedoクライアント/サーバー・アプリケーションのクライアント側で実行されるアプリケーション・プロセスは通常、アプリケーション・クライアントあるいは単にクライアントと呼ばれます。Oracle Tuxedoクライアント/サーバー・アプリケーションのサーバー側で実行されるアプリケーション・プロセスは通常、アプリケーション・サーバーと呼ばれます。

ノート:

ドメインまたはアプリケーションという語は通常、Oracle Tuxedoクライアント/サーバー・アプリケーションのサーバー側ソフトウェアを意味します。

親トピック: Oracle Tuxedo ATMIのインフラストラクチャ

3.1.2 Oracle Tuxedo構成ファイル

各Oracle Tuxedoドメインは、構成ファイルによって制御され、インストール時の設定に基づくパラメータが定義されています。テキスト形式の構成ファイルはUBBCONFIGと呼ばれますが、そのファイルの内容がファイル形式、データ記述、MIBおよびシステム・プロセス・リファレンスのリファレンス・ページ UBBCONFIG(5) で説明されている形式に準拠している場合にかぎり、構成ファイルに任意の名前を付けることができます。通常の構成ファイル名は文字列ubbで始め、その後に簡略的な文字列を追加します(たとえば、simpleを追加してubbsimpleというファイル名にします)。

Oracle TuxedoドメインのUBBCONFIGファイルには、アプリケーションを起動するために必要なすべての情報、たとえばリソース、マシン、グループ、サーバー、使用可能なサービスなどのリストが含まれています。9つのセクションで構成され、そのうちの5つのセクション、RESOURCES、MACHINES、GROUPS、SERVERSおよびSERVICESはすべての構成に必要です。

バイナリ形式のUBBCONFIGファイルはTUXCONFIGと呼ばれます。UBBCONFIGと同様に、TUXCONFIGファイルにも任意の名前を付けることができますが、実際の名前はTUXCONFIG環境変数で指定されているデバイス・ファイル名またはシステム・ファイル名になります。

親トピック: Oracle Tuxedo ATMIのインフラストラクチャ

3.1.3 Oracle Tuxedoマスター・マシン

Oracle Tuxedoドメインのマスターマシン(マスター・ノード)は、そのドメインのUBBCONFIGファイルを格納し、UBBCONFIGファイルのRESOURCESセクションでマスター・マシンとして指定されているサーバー・マシンです。Oracle Tuxedoドメイン内の1つ以上のサーバー・マシンの起動、停止および管理は、このマスター・マシンを介して行います。

Oracle Tuxedoドメインのマスター・マシンには、TUXCONFIGファイルのマスター・コピーも格納されています。マスター・マシンでTuxedoシステムが起動されるたびに、TUXCONFIGファイルのコピーがOracle Tuxedoドメイン内の他のすべてのサーバー・マシン(非マスター・マシン)に伝播されます。

複数のマシンからなるドメインで異なるリリースのOracle Tuxedoシステム・ソフトウェアを実行する場合、マスター・マシンがドメイン内の最新のリリースのOracle Tuxedoシステム・ソフトウェアを実行する必要があります。

親トピック: Oracle Tuxedo ATMIのインフラストラクチャ

3.1.4 Oracle Tuxedo TUXCONFIG環境変数

TUXCONFIG環境変数は、tmloadcf(1)コマンドによってバイナリ・ファイルTUXCONFIGがロードされるマスター・マシン上の場所を定義します。この環境変数は、TUXCONFIGがロードさるデバイスまたはシステム・ファイルの名前で終わる絶対パス名に設定する必要があります。

TUXCONFIGパス名の値は、UBBCONFIGファイルのMACHINESセクションで指定されます。これは、マスター・マシンおよびOracle Tuxedoドメイン内の他のすべてのサーバー・マシンに対して指定されます。システム起動時にバイナリTUXCONFIGファイルのコピーが非マスター・マシンに伝播されると、TUXCONFIGパス名の値に基づいて、コピーが非マスター・マシンに格納されます。

親トピック: Oracle Tuxedo ATMIのインフラストラクチャ

3.1.5 Oracle Tuxedo TUXDIR環境変数

TUXDIR環境変数は、マスター・マシンのOracle Tuxedoシステム・ソフトウェアのインストール・ディレクトリを定義します。この環境変数は、インストール・ディレクトリの名前で終わる絶対パス名に設定する必要があります。

TUXDIRパス名の値は、UBBCONFIGファイルのMACHINESセクションで指定されます。これは、マスター・マシンおよびOracle Tuxedoドメイン内の他のすべてのサーバー・マシンに対して指定されます。

親トピック: Oracle Tuxedo ATMIのインフラストラクチャ

3.1.6 Oracle Tuxedo掲示板

Oracle Tuxedoシステムは、TUXCONFIGファイルを使用して、Oracle Tuxedoドメイン内の各サーバー・マシンに掲示板(BB)を設定します。Oracle Tuxedoサーバー・プロセスは、アクティブになったときに自身のサービスの名前を掲示板で通知します。掲示板の一部の情報はグローバルで、Oracle Tuxedoドメイン内のすべてのサーバーでレプリケートされます(特定のサービスを提供するすべてのサーバーの名前と場所など)。また、ローカルな情報(ローカル・サーバーのリクエスト・キューで現在待機しているクライアント・リクエストの実際の数やタイプなど)は、ローカルな掲示板にのみ表示されます。

掲示板は、Oracle Tuxedoドメイン内部での位置とネームスペースの透過性を実現します。場所の透過性とは、Oracle Tuxedoのクライアント・プロセスおよびサーバー・プロセスがOracle Tuxedoドメイン内のリソースの場所を認識する必要がないことを示します。ネームスペースの透過性とは、Oracle Tuxedoクライアント・プロセスとサーバー・プロセスが同じ命名規則(およびネームスペース)を使用してOracle Tuxedoドメイン内のリソースを検索できることを示します。

関連項目

『Oracle Tuxedoアプリケーションの設定』の構成ファイルの作成方法に関する項
『Oracle Tuxedoアプリケーションの設定』の分散型のATMIアプリケーション用の構成ファイルの作成に関する項

親トピック: Oracle Tuxedo ATMIのインフラストラクチャ

3.2 Oracle Tuxedo管理プロセス

Oracle Tuxedo管理プロセスでは、次のような分散アプリケーションの管理タスクのほとんどが自動的に行われます。

アプリケーションの起動と停止
アプリケーションの動的な再構成

ここでは、単一マシン構成または複数マシン構成のOracle Tuxedoアプリケーション(ドメイン)で掲示板を設定および管理する管理プロセスを中心に説明します:

単一マシン構成のアプリケーション—1つ以上のローカル・アプリケーション・クライアントまたはリモート・アプリケーション・クライアントが、同じマシン上に存在し1つのOracle Tuxedoドメインに属する1つ以上のアプリケーション・サーバーと通信します。
複数マシン構成のアプリケーション—1つ以上のローカル・アプリケーション・クライアントまたはリモート・アプリケーション・クライアントが、複数のマシン上に存在して1つのOracle Tuxedoドメインに属する1つ以上のアプリケーション・サーバーと通信します。Oracle Tuxedo Bridgeプロセスによって、サーバー・マシン間でサービス・リクエストが送受信され、ローカルに実行されているシステム・プロセスやアプリケーション・サーバー・プロセスにルーティングされます。

Oracle Tuxedoアプリケーションの起動、停止および動的な再構成で使用される管理プロセスの詳細は、「Oracle Tuxedoの管理ツール」を参照してください

親トピック: Oracle Tuxedoシステムの管理およびサーバー・プロセス

3.2.1 掲示板の役割とは

掲示板(BB)は、Oracle Tuxedoアプリケーションのすべてのアプリケーション構成情報および動的処理情報が実行時に格納されるメモリー・セグメントです。掲示板の機能は次のとおりです。

サービス・リクエストを特定のサーバーに割り当てます。サービスがコールされると、掲示板は、リクエストされたサービスを提供するサービスをルックアップします。この情報およびデータ依存型ルーティング基準に基づいて、掲示板はリクエスト・データを有効なサーバーのリクエスト・キューに配置します。
アプリケーションの状態に関する動的な情報(特定のサーバーのキューで待機しているリクエストの数や、処理が完了したリクエストの数など)を管理します。
サーバーの場所の透過性を実現することにより、デプロイメントに依存しないアプリケーション開発を可能にします。このため、開発とデプロイメントのコストを最小限に抑えることができます。
サービス名の別名をサポートすることにより、同じサービスに複数の名前を割り当てることが可能になります。この機能は、ゲートウェイなどのインタプリタを構成する場合に便利です。

Oracle Tuxedoアプリケーション内のそれぞれのサーバー・マシンに掲示板があります。

親トピック: Oracle Tuxedo管理プロセス

3.2.2 Bulletin Board Liaisonの役割とは

Bulletin Board Liaison (BBL)は、Oracle Tuxedoアプリケーション内の各サーバー・マシン上で実行されるOracle Tuxedo管理プロセスであり、ローカルな掲示板への変更を調整し、ローカル・マシンでアクティブになっているソフトウェア・プログラムの健全性を検証します。Oracle Tuxedoドメイン内の各サーバー・マシン(マスター・マシンを含む)で実行されるBBLは1つのみです。

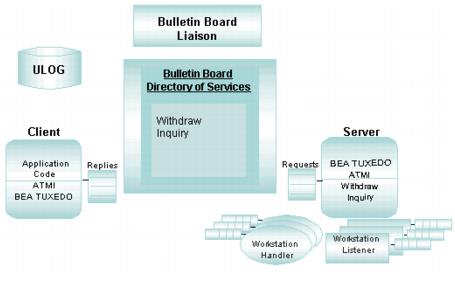

図3-2 掲示板およびBulletin Board Liaison

親トピック: Oracle Tuxedo管理プロセス

3.2.3 Distinguished Bulletin Board Liaison (DBBL)とは

Distinguished Bulletin Board Liaison (DBBL) は、アプリケーションを複数のサーバー・マシンに分散できるようにするOracle Tuxedo管理プロセスです。DBBLによって、各サーバー・マシンでのBulletin Board Liaison (BBL)サーバーの正常な動作が保証されます。DBBLはアプリケーションのマスター・マシン上で実行され、すべての管理機能と直接通信します。

DBBLによって、構成内の各サーバー・マシンの掲示板への構成情報およびサービス・アドレッシング情報のレプリケートが確実に行われます。リモート・マシン上のサーバーへのアクセスは、ローカル・マシンで実行されているBridgeプロセスを介して行います。ローカル・マシン上のサーバーには、直接アクセスします。ローカルな通信はすべて、高パフォーマンスのオペレーティング・システム・メッセージ・キューを介して実行されます。リモート通信は2つのフェーズで実行されます。最初のフェーズでは、サービス・リクエストが(ローカルな)Bridgeを介してリモート・マシンに転送されます。2番目のフェーズでは、リクエストがリモート・マシンに到達すると、オペレーティング・システム・メッセージを使用してリクエストが適切なサーバー・プロセスに送信されます。

ノート:

単一マシン構成のOracle Tuxedoアプリケーションの場合、DBBLプロセスが実行されているかどうかは、UBBCONFIGファイルのRESOURCESセクション内のMODELパラメータの値に基づきます。MODEL=SHMであればDBBLプロセスは実行されておらず、MODEL=MPであればDBBLプロセスおよびBridgeプロセスは実行されています。DBBLを使用するメリットは、BBLのヘルスが定期的にチェックされ、BBLが停止すると再起動されるということです。デメリットは、追加で2つのシステム・プロセス(DBBLとBridge)が実行されるということです。

関連項目

『Oracle Tuxedo Oracle Tuxedoアプリケーションの設定』のネットワークへのATMIアプリケーションの分散に関する項

『Oracle Tuxedoアプリケーションの設定』の分散アプリケーションのネットワーク設定に関する項

『Oracle Tuxedoアプリケーション実行時の管理』の分散アプリケーションでのネットワーク管理に関する項

親トピック: Oracle Tuxedo管理プロセス

3.3 Oracle Tuxedoワークステーション・サーバー

Oracle Tuxedoワークステーション・サーバー・プロセスでは、Oracle Tuxedoのサーバー側機能がフルインストールされていないリモート・マシン、つまりOracle Tuxedo管理サーバーや掲示板をサポートしていないマシンにワークステーション・クライアント(リモートATMIクライアント)を収容できます。ワークステーション・クライアントとOracle Tuxedoサーバー・アプリケーションとの間の通信はすべて、ネットワーク経由で行われます。

ワークステーション・クライアントには、リクエストに関連付けられた情報をパッケージ化するためのOracle Tuxedoシステム・ソフトウェアが必要です。これにより、ATMI機能やネットワーキング・ソフトウェアを含むすべてのOracle Tuxedoシステム・ソフトウェアをサポートしているOracle Tuxedoアプリケーション内で実行されているWSL (ワークステーション・リスナー)およびWSH (ワークステーション・ハンドラ)のサーバー・プロセスのペアに、その情報を送信できます。次の図は、WSLプロセスおよびWSHプロセスでワークステーション・クライアントがOracle Tuxedoサーバー・アプリケーションに接続される仕組みを示しています。

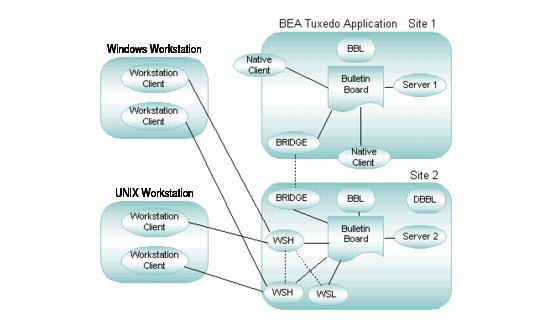

図3-3 ワークステーション・クライアントの処理

親トピック: Oracle Tuxedoシステムの管理およびサーバー・プロセス

3.3.1 ワークステーション・リスナーの役割とは

WSL (ワークステーション・リスナー)は、Oracle Tuxedoサーバー・マシン上で実行されるOracle Tuxedoリスニング・プロセスであり、ワークステーション・クライアントからの接続リクエストを受け入れ、同じくサーバー・マシン上で実行されているワークステーション・ハンドラに接続を割り当てます。また、ロード需要に基づいてワークステーション・ハンドラを起動および停止することにより、ワークステーション・ハンドラ・プロセスのプールの管理も行います。

管理者は1つのOracle Tuxedoドメイン内に複数のWSLを定義して、複数のサーバー・マシン間でワークステーション通信ロードの分散およびバランシングを行うことができます。

親トピック: Oracle Tuxedoワークステーション・サーバー

3.3.2 ワークステーション・ハンドラの役割とは

ワークステーション・ハンドラ(WSH)は、Oracle Tuxedoサーバー・マシン上で実行されるOracle Tuxedoゲートウェイ・プロセスであり、ワークステーション・クライアントとOracle Tuxedoサーバー・アプリケーションの間の通信を処理します。WSHプロセスはアプリケーションの管理ドメインに常駐し、ローカルのOracle Tuxedo掲示板にクライアントとして登録されます。

各WSHプロセスは複数のワークステーション・クライアントを管理できます。WSHは、1つの接続に対して特定のワークステーション・クライアントを使用して、すべてのリクエストおよび応答を多重化します。

関連項目

Oracle Tuxedo ATMIワークステーション・コンポーネントの使用
『ATMIアプリケーションにおけるセキュリティの使用』のセキュリティの管理に関する項
『Oracle Tuxedoファイル形式、データ記述、MIBおよびシステム・プロセス・リファレンス』のUBBCONFIG(5)、WS_MIB(5)およびWSL(5)に関する項

親トピック: Oracle Tuxedoワークステーション・サーバー

3.4 Oracle Tuxedo認証サーバー

AUTHSRVというOracle Tuxedo認証サーバーを使用すると、システム管理者は、ワークステーション・クライアントの認証および認可に必要な追加のセキュリティを構成できます。AUTHSVRは、ユーザーに適切な認証レベルがあるかどうかを検証する単一サービスを提供します。

管理者は、認証および認可の増分レベルを使用してOracle Tuxedoアプリケーションを構成できます。管理者は、AUTHSVR以外のサーバーから共有リソース(共有メモリーやメッセージ・キューなど)へのアクセスが制限されるようにアプリケーションを構成できます。

アプリケーション設計者は、アプリケーションに特有のロジックを実装する認証サーバーをAUTHSVRのかわりに使用できます。たとえば、広く使用されているKerberosのメカニズムを使用して認証を行うため、認証サーバーをカスタマイズすることもできます。

関連項目

『ATMIアプリケーションにおけるセキュリティの使用』のセキュリティの管理に関する項

『Oracle Tuxedoファイル形式、データ記述、MIBおよびシステム・プロセス・リファレンス』のAUTHSVR(5)に関する項

親トピック: Oracle Tuxedoシステムの管理およびサーバー・プロセス

3.5 Oracle Tuxedoトランザクション管理サーバー

TMSという名称のOracle Tuxedoトランザクション管理サーバーは、Oracle Tuxedo ATMIアプリケーションのかわりに、トランザクションをその起点(通常はクライアント)から1つ以上のサーバー・マシン、そして元のクライアント全体を管理できます。TMSは、トランザクション参加者を追跡し、2フェーズ・コミット・プロトコルを監視することにより、トランザクションのコミットおよびロールバックが各サイトで適切に処理されるようにします。

図3-4 稼働中のトランザクション・マネージャ・サーバー

親トピック: Oracle Tuxedoシステムの管理およびサーバー・プロセス

3.5.1 操作の調整

実行されるすべての操作およびトランザクションの影響を受けるすべてのモジュールを調整するために、TMSは1つ以上のリソース・マネージャ(リレーショナル・データベース、階層データベース、ファイルシステム、ドキュメント・ストア、メッセージ・キュー、その他のバックエンド・サービスなど)のアクションを転送します。トランザクションの原子性はTMSとリソース・マネージャが連携して管理しますが、2フェーズ・コミット・プロトコルおよびトランザクションのリカバリ(必要な場合)を実際に管理するのはTMSです。

親トピック: Oracle Tuxedoトランザクション管理サーバー

3.5.2 トランザクション・ログによる参加リソースの追跡

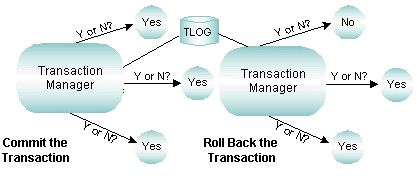

TMSは、2フェーズ・コミットの最初のフェーズの終了時にグローバル・トランザクションの参加者からすべてのyes応答を受け取った後、グローバル・トランザクションをトランザクション・ログ(TLOG)に記録します。TLOGレコードがある場合はグローバル・トランザクションをコミットする必要があり、TLOGレコードがない場合はトランザクションをロールバックする必要があります。Oracle Tuxedoドメイン内の各サーバー・マシンはそれぞれのTLOGを持つ必要があります。

関連項目

『Oracle Tuxedoアプリケーションの設定』のトランザクションを使用するためのATMIアプリケーションの構成に関する項
BEA Tuxedo ATMIアプリケーション開発のためのチュートリアルのトランザクションの使用に関する項
『Oracle Tuxedoファイル形式、データ記述、MIBおよびシステム・プロセス・リファレンス』のTM_MIB(5)に関する項

親トピック: Oracle Tuxedoトランザクション管理サーバー

3.6 Oracle Tuxedoメッセージ・キューイング・サーバー

Oracle Tuxedoメッセージ・キューイング・サーバーは、Oracle Tuxedo ATMIアプリケーション内のクライアントとサーバー間での時間に依存しない通信を実現します。これにより、アプリケーションはグローバル・トランザクション内でクライアントおよびサーバーで生成されたメッセージを安定した記憶域に格納し、後で処理することができます。メッセージ・キューイング通信に関連するクライアント・プロセスまたはサーバー・プロセスが、キューからいつメッセージを取り出すかを決定します。

Oracle Tuxedoメッセージ・キューイング・サーバーは、TMQUEUEという名前の「メッセージ・キュー・マネージャ」サーバーと、TMQFORWARDという名前の「メッセージ転送」サーバーで構成されます。

親トピック: Oracle Tuxedoシステムの管理およびサーバー・プロセス

3.6.1 TMQUEUEサーバーの役割とは

TMQUEUEサーバーは、クライアントおよびサーバーにかわってメッセージを格納(エンキュー)および取得(デキュー)します。次の図に、TMQUEUEの処理の流れを示します。

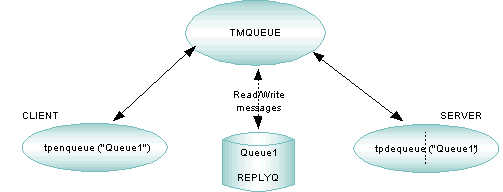

図3-5 TMQUEUEを使用したメッセージのキューイング

親トピック: Oracle Tuxedoメッセージ・キューイング・サーバー

3.6.2 TMQFORWARDサーバーの役割とは

TMQFORWARDサーバーはメッセージをデキューして、処理のために適切なサーバーに転送します。TMQFORWARDが必要になるのは、キューに格納されたメッセージにサービス・コールが必要な場合のみです。たとえば、あるプロセスでメッセージをキューに格納し、別のプロセスでメッセージをキューから取り出すようなプロセス間通信を行う場合、(Oracle Tuxedoのクライアントまたはサーバーで)キューを使用できます。次の図に、TMQFORWARDの処理の流れを示します。

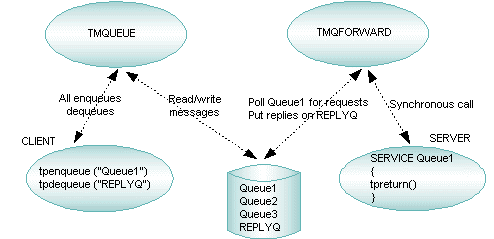

図3-6 TMQFORWARDを使用したメッセージの格納と転送

関連項目

コマンド行ユーティリティを使用したアプリケーション・キューの管理
ATMI /Qコンポーネントの使用
BEA Tuxedo ATMI C関数リファレンスのtpenqueue(3c)およびtpdequeue(3c)に関する項
『Oracle Tuxedoファイル形式、データ記述、MIBおよびシステム・プロセス・リファレンス』の「APPQ_MIB(5)」、「TMQUEUE(5)」、「TMQFORWARD(5)」および「UBBCONFIG(5)」

親トピック: Oracle Tuxedoメッセージ・キューイング・サーバー

3.7 Oracle Tuxedoパブリッシュ・アンド・サブスクライブ・サーバー

Oracle Tuxedoのパブリッシュ・アンド・サブスクライブ・サーバーは、Oracle Tuxedo ATMIアプリケーション内で実行されるプロセス間でのアプリケーションおよびシステム・イベントの非同期ルーティングを提供します。イベントとは、アプリケーション・プログラムまたはOracle Tuxedoシステム内で、管理者、オペレータまたはソフトウェアの興味を引く状態の変化またはその他の事象です。イベントの例として、「株式が指定された価格以上で取引された」、「ネットワーク障害が発生した」などがあります。

Oracle Tuxedoのパブリッシュ・アンド・サブスクライブ・サーバーは、アプリケーション・イベント・サーバー(TMUSREVT)およびシステム・イベント・サーバー(TMSYSEVT)で構成されます。TMUSREVTサーバーは、クライアントおよびサーバーにかわってアプリケーション・イベントを処理し、TMSYSEVTサーバーはクライアントおよびサーバーにかわってシステム・イベントを処理します。次の図に、TMUSREVTおよびTMSYSEVTの処理の流れを示します。

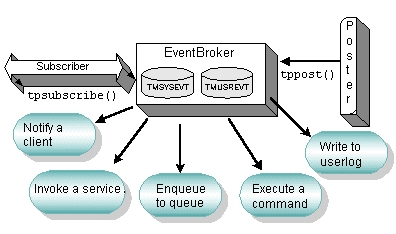

図3-7 TMUSREVTおよびTMSYSEVTを使用したイベントの処理

関連項目

イベント・ブローカを使用したイベントの管理
『Oracle Tuxedoアプリケーション実行時の管理』のイベント・ブローカに関する項
『Oracle Tuxedo ATMI C関数リファレンス』の「tppost(3c)」、「tpsubscribe(3c)」および「tpunsubscribe(3c)」
『Oracle Tuxedoファイル形式、データ記述、MIBおよびシステム・プロセス・リファレンス』のEVENTS(5)、EVENT_MIB(5)、TMUSREVT(5)およびUBBCONFIG(5)に関する項

親トピック: Oracle Tuxedoシステムの管理およびサーバー・プロセス

3.8 Oracle Tuxedo Domains(マルチドメイン)サーバー

Oracle Tuxedoドメイン(複数ドメイン)サーバー・プロセスは、Oracle Tuxedoシステムのクライアント/サーバー・モデルを拡張して、トランザクション・プロセス(TP)ドメイン全体でのトランザクションの相互運用性を実現します。この拡張により、リモート・ドメイン上のサービスへのアクセス(またはリモート・ドメインからのサービス・リクエストの受入れ)がアプリケーション・プログラマとエンド・ユーザーのどちらにも透過的になるため、モデルおよびATMIインタフェースが保持されます。

Oracle Tuxedo Domainsサーバー・プロセスは、ドメイン管理サーバー(DMADM)、ゲートウェイ管理サーバー(GWADM)およびドメイン・ゲートウェイ・サーバー・タイプの1つ(GWTDOMAINプロセスにより実装されたTDomainゲートウェイ・サーバーなど)で構成されます。次の図に、DMADM、GWADMおよびGWTDOMAINの処理の流れを示します。

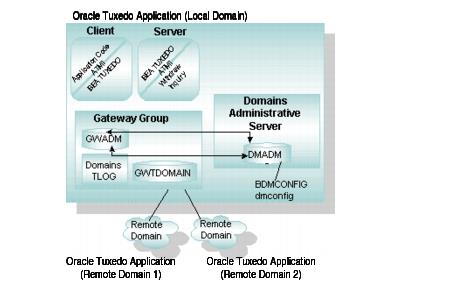

図3-8 TDomainゲートウェイ・グループを使用したドメイン間通信

さらに、Domains構成内の接続を示す図を次に示します。

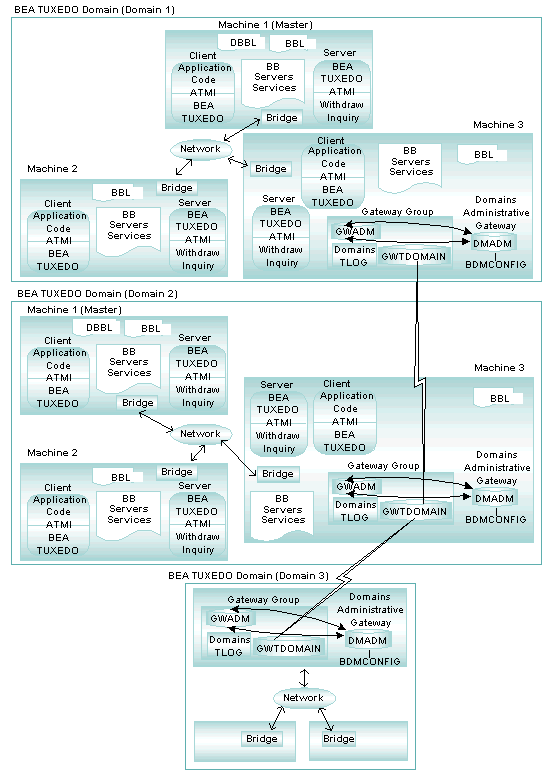

図3-9 Domains構成

親トピック: Oracle Tuxedoシステムの管理およびサーバー・プロセス

3.8.1 DMADMサーバーの役割とは

DMADMサーバーは、ゲートウェイ・グループの登録サービスを提供します。このサービスは、GWADMサーバーでサーバー初期化プロシージャの一部としてリクエストされます。登録サービスは、リクエスト側のゲートウェイ・グループで必要な構成情報をダウンロードします。DMADMサーバーは、登録済のゲートウェイ・グループのリストを保守し、ドメイン構成ファイル(BDMCONFIG)が変更されると、変更内容をこれらのゲートウェイ・グループに伝播します。

複数のドメインがどのように接続され、それらのドメインがどのサービスに相互アクセスするかは、Domains構成ファイルで定義されます。このファイルのテキストとバイナリ・バージョンはそれぞれ、DMCONFIGおよびBDMCONFIGとして知られています。Domains構成に関与する各Oracle Tuxedoドメインでは、それ専用のDomains構成ファイルが必要です。

親トピック: Oracle Tuxedo Domains(マルチドメイン)サーバー

3.8.2 GWADMサーバーの役割とは

GWADMサーバーはDMADMサーバーに登録して、対応するゲートウェイ・グループにより使用される構成情報を取得します。GWADMは、実行時の統計や指定されたゲートウェイ・グループの実行時オプションの変更についてDMADMからのリクエストを受け入れます。

親トピック: Oracle Tuxedo Domains(マルチドメイン)サーバー

3.8.3 ドメイン・ゲートウェイ・サーバーの役割とは

ドメイン・ゲートウェイは、非同期性の高いマルチタスク型のサーバー・プロセスであり、リモート・ドメインとの間で送受信されるサービス・リクエストを処理します。これらにより、ドメイン間でのサービスへのアクセスがアプリケーション・プログラマとアプリケーション・ユーザーのどちらにも透過的になります。

次の図に示すように、Oracle Tuxedoシステムは複数のタイプのドメイン・ゲートウェイをサポートしているため、Oracle Tuxedoアプリケーションは他のOracle Tuxedoアプリケーションや、他のTPシステムで実行されているアプリケーションと通信できます。

図3-10 ドメイン・ゲートウェイのタイプ

関連項目

コマンド行ユーティリティを使用したDomainsアプリケーションの管理

Oracle Tuxedo Domainsコンポーネントの使用

『Oracle Tuxedoファイル形式、データ記述、MIBおよびシステム・プロセス・リファレンス』のDMADM(5)、DMCONFIG(5)、GWADM(5)、GWTDOMAIN(5)およびUBBCONFIG(5)に関する項

親トピック: Oracle Tuxedo Domains(マルチドメイン)サーバー

3.9 異なるOracle Tuxedo構成から利用できるシステム・サービス

次の表に、Oracle Tuxedoの単一マシン、複数マシン(分散型)およびDomainsアプリケーションで使用可能なOracle Tuxedoシステム・サービスをリストします。シングル・マシンおよびマルチ・マシンのアプリケーションは、Oracle Tuxedoドメイン構成になります。Domainsアプリケーションは、TDomain (GWTDOMAIN)ゲートウェイ経由で相互に通信する2つ以上のOracle Tuxedoドメインから構成されるOracle Tuxedoドメイン構成です。

使用可能な機能	単一マシンのアプリケーション	複数マシンのアプリケーション	Domainsアプリケーション
ATMI	X	X	X
メッセージング・パラダイム	X	X	X
管理部分: UBBCONFIG、TUXCONFIG 掲示板(BB)、 Bulletin Board Liaison (BBL) Distinguished Bulletin Board Liaison (DBBL)、ULOG、TLOG 管理プロセス: `tmloadcf、tmunloadcf、tmbootおよびtmadmin` Oracle Tuxedo管理プロセスの概要は、「コマンド行ユーティリティを使用した操作の管理」を参照してください。	X X X 表の最後にあるノートを参照 X X X	X X X X X X X X	X X X X X X X X
Domains部分: `DMCONFIG、BDMCONFIG、DMADM、GWADM、GWTDOMAIN DMTLOG` Domains管理プロセス: `dmloadcf、dmunloadcf、dmadmin` Oracle Tuxedo Domains管理プロセスの概要は、「コマンド行ユーティリティを使用したDomainsアプリケーションの管理」を参照してください。			X X X X X
アプリケーション・プロセス: `clients、serversおよびservices`	X	X	X
ワークステーション・クライアント管理	X	X	X
セキュリティ管理	X	X	X
トランザクション管理	X	X	X
メッセージ・キューイング管理	X	X	X
イベント管理	X	X

ノート:

単一マシン構成のOracle Tuxedoアプリケーションの場合、DBBLプロセスが実行されているかどうかは、UBBCONFIGファイルのRESOURCESセクション内のMODELパラメータの値に基づきます。MODEL=SHMであればDBBLプロセスは実行されておらず、MODEL=MPであればDBBLプロセスおよびBridgeプロセスは実行されています。DBBLを使用するメリットは、BBLのヘルスが定期的にチェックされ、BBLが停止すると再起動されるということです。デメリットは、追加で2つのシステム・プロセス(DBBLとBridge)が実行されるということです。

親トピック: Oracle Tuxedoシステムの管理およびサーバー・プロセス
