3 Oracle Database Applianceのデプロイメントの準備
これらのタスクを実行してOracle Database Applianceのデプロイを準備します。
内容は次のとおりです。
- インターコネクト・ケーブル配線について
インターコネクトは、Oracle Grid Infrastructure (GI)およびOracleリレーショナル・データベース管理システム(RDBMS)用に予約されています。 - Oracle Database Applianceへのネットワーク・ケーブルの接続
Oracle Database Appliance X6-2S、X6-2MまたはX6-2Lを10GBase-T (銅線)または10GbE SFP+ (ファイバー)ネットワークに接続します。 - 周辺機器の取付け
Oracle Database Applianceに対して直接アクセスし、モニター、キーボード、マウスをローカル接続して使用する場合、このタスクを実行します。 - Oracle Database Applianceの初回起動
この手順は、新しく設置されたOracle Database Applianceを起動する場合、または電源を落とした後にアプライアンスを起動する場合に使用します。 - Oracle Integrated Lights Out Managerの構成
Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。
インターコネクト・ケーブル配線について
インターコネクトは、Oracle Grid Infrastructure (GI)およびOracleリレーショナル・データベース管理システム(RDBMS)用に予約されています。
Oracle GIには、Oracle Clusterware、Oracle Automatic Storage Management (Oracle ASM)およびOracle Restartが含まれています。 Oracle Real Application Clusters (RAC)を使用しない場合でも、Oracle Database ApplianceはRAC ASMとOracle GIのインターコネクトを使用します。
ノート:
インターコネクトを他のアプリケーションに使用しないでください。Oracle Database Applianceに初めて電源を投入すると、インターコネクトに基づいて自動的にパブリック・ネットワーク・インタフェースが定義されます。 InfiniBandカードを使用する場合は、InfiniBandネットワークがインターコネクトに使用されます。 InfiniBandカードのかわりに10GbE SFP+ (ファイバー)カードを含む構成をオーダーした場合は、オンボードの10GBase-T (銅線)ポートがインターコネクトに使用されます。
Oracle Database Applianceへのネットワーク・ケーブルの接続
Oracle Database Appliance X6-2S、X6-2MまたはX6-2Lを10GBase-T (銅線)または10GbE SFP+ (ファイバー)ネットワークに接続します。
標準のCat-6ネットワーク・ケーブルを使用して、基板に搭載されている10GBase-T (銅線)ネットワーク・ポートに接続します。 次の項では、10GbE SFP+ (ファイバー)ネットワークのポートの配線オプションを示します。 図で、注釈4および5は、10GBase-T (銅線)ネットワークのポートを示しています。 注釈6は、10GbE SFP+ (ファイバー)ネットワークのポートを示しています。
図3-1 Oracle Database Appliance X6-2SまたはX6-2Mのファイバーおよび同線ネットワーク・ケーブルの接続
「図3-1 Oracle Database Appliance X6-2SまたはX6-2Mのファイバーおよび銅線ネットワーク・ケーブルの接続」の説明
図3-2 Oracle Database Appliance X6-2Lのファイバーおよび銅線ネットワーク・ケーブルの接続
「図3-2 Oracle Database Appliance X6-2Lのファイバーおよび銅線ネットワーク・ケーブルの接続」の説明
表3-1 Oracle Database Applianceのネットワーク・ポートの位置および電源のケーブル配線
| 注釈番号 | 説明 |
|---|---|
|
1 |
電源ケーブル |
|
2 |
(オプション) ILOM SER MGTポート。 サービス・プロセッサRJ-45シリアル・ポート |
|
3 |
ILOM NET MGTポート。 サービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース |
|
4 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート(btbond1) |
|
5 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート(btbond2) Oracle Database Appliance X6-2Sでは、これらのポートは使用できません。 |
|
6 |
10 GbEデュアルレートSFP+ (ファイバー・ネットワーク)ポート(sfpbond1) |
10 GbE SFP+ PCIカードの場合には、ファイバー・ケーブルまたは銅線ケーブルを使用できます。
ファイバー・ケーブル
光ケーブルの場合は、各ネットワーク・ポート用にShort Range(SR)またはLong Range(LR) SFP+トランシーバを購入し、適切な光ケーブルを接続する必要があります。 現在、OracleではSRおよびLRのSFP+トランシーバを販売しています。 これらのトランシーバに加えて、適切なLC-LCの終端済光ファイバー・ケーブルをサードパーティ・ベンダーから購入する必要があります。
| 名前 | 部品番号 |
|---|---|
|
10GbEトランシーバSR (SFP+) |
X2129A-N |
|
10GbEトランシーバLR (SFP+) |
X5562A-Z |
銅線ケーブル
Oracleから次の銅線ケーブルを購入できます。 これらのケーブルには組込みのSFP+コネクタが付いています。
| 名前 | 長さ | 部品番号 |
|---|---|---|
|
TwinAx 1m |
1m |
X2130A-1M-N |
|
TwinAx 3m |
3m |
X2130A-3M-N |
|
TwinAx 5m |
5m |
X2130A-3M-N |
周辺機器の取付け
このタスクは、Oracle Database Applianceに対して直接アクセスし、モニター、キーボード、マウスをローカル接続して使用する場合に実行します。
Oracle Database Applianceには、モニターやキーボードなど、人間とコンピュータ間のインタフェース機器が装備されていません。 ネットワーク経由ではなく、ローカルでログインする場合は、インタフェース機器を取り付ける必要があります。
グラフィックス・カード・ポートにモニターを、USBポートにキーボードとマウスを取り付けます。 図および表を参照してポートを識別してください。

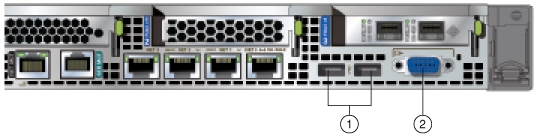

図で、注釈1はキーボードおよびマウスのポートを示しています。 注釈2はモニターのポートを示しています。
表3-2 Oracle Database Applianceの周辺機器の接続
| 注釈番号 | 説明 |
|---|---|
|
1 |
キーボードおよびマウスのUSBポート |
|
2 |
モニターのグラフィック・カード・ポート |
Oracle Database Applianceの初回の起動
この手順は、新しく設置されたOracle Database Applianceを起動する場合、または電源を落とした後にアプライアンスを起動する場合に使用します。
Oracle Database Applianceに初めて電源を投入する準備として、必要なすべての電源コードを接続し、正常に初期化されたことを確認する必要があります。 電源ボタンを1回押して、システムを起動できます。
- 電源コードの取付けとコンポーネントの初期化
Oracle Database Applianceの電源コードを取り付けます。 - Oracle Database Applianceの初回電源投入
初めてOracle Database Applianceの電源を入れるには、この手順を使用します。
電源コードの取付けとコンポーネントの初期化
Oracle Database Applianceの電源コードを取り付けます。
注意:
電源コードを接続する前に、電力を供給するコンセントが接地されていることを確認してください。AC回路を1つのみ使用する場合は、各コンポーネントの両方の電源コードをその回路に接続します。 N+1の電源の冗長性を維持する場合は、2つの異なるAC回路を使用します。 各AC回路から各コンポーネントに1本の電源コードを接続します。
提供されるケーブル管理アームとの配線の詳細は、Oracle Database Applianceオーナーズ・ガイドを参照してください。
Oracle Database Applianceの初回の電源投入
Oracle Database Applianceの電源を初めてオンにするには、この手順を使用します。
ノート:
電源コードの接続後、緑色のSP OK発光ダイオード(LED)のライトが数分間点滅した後、常時点灯に変わります。 冷却ファンも回転する場合があります。 ただし、これらの事象はシステムが起動していることを示してはいません。 アプライアンスを正しく起動するには、この項のステップをすべて完了する必要があります。 項全体を読んで、初期システム起動に必要な順序を理解してください。
- 電源凹型ボタンを押して、アプライアンスの電源をオンにします。
ノート:
完全に初期化された状態は、緑色のSP OK LEDが常時点灯している状態になることによって示されます。 サーバーの緑色のLEDライトのいずれかがまだ点滅している場合は、その初期化ステップが完了するまで待機します。
電源ボタンとシステム初期化ステータス・インジケータ・ライトはフロント・パネルにあります。 次の図は、X6-2SおよびX6-2Mでのこれらの場所の例を示しています。 X6-2Lのレイアウトは若干異なります。
図3-3 X6-2SおよびX6-MでのOracle Database Applianceの前面の電源パネル
「図3-3 X6-2SおよびX6-MでのOracle Database Applianceの前面の電源パネル」の説明表3-3 Oracle Database Applianceの電源投入に関する注釈の説明
X6-2SおよびX6-2Mの注釈 機能 4 アプライアンスの前面パネルにある、SP OK LEDライト。 5 アプライアンスの前面パネルにある、凹型オン/オフ電源ボタン。 このボタンを押すのは一度のみです。 電源ボタンを何度も押さないでください。 6 前面パネルにある、緑色の電源OK LED。 システムにログインする前に、これらのライトはオンの位置にある(緑色のライトが点滅しない)必要があります。
Oracle Integrated Lights Out Managerの構成
Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。
Oracle ILOMによってOracle Database Applianceの再起動およびトラブルシューティングの代替方法が提供されます。
Oracle ILOMを構成するには、次の項目を最初に設定する必要があります。
-
名前およびIPアドレス
-
Oracle ILOMのデフォルト・パスワードを置換するパスワード
-
割り当てられたネットマスクを使用した、管理ネットワークへのアクセス
-
NET MGTポートから管理ネットワークに接続されるイーサネット・ケーブル
デフォルト構成では、Oracle ILOMのDynamic Host Configuration Protocol (DHCP)が有効になっており、DHCPサーバーによってネットワーク設定が自動的に割り当てられます。 DHCPサーバーによって割り当てられるIPアドレスまたはホスト名を決定するには、DHCPサーバーとともに用意されているネットワーク・ツールを使用します。
DHCPを使用しない場合は、Oracle Database Appliance Managerコンフィギュレータのカスタム・オプションを使用して、データベースのデプロイ時にIPアドレスおよびホスト名をOracle ILOMに割り当てます。
ノート:
DHCPを有効にしていない場合、Oracle ILOMにアクセスするには、Oracle Database Applianceの構成を完了する必要があります。
Oracle ILOMに接続するには、次の2つの方法のいずれかを使用します。
-
次のステップに従って、Webインタフェースを使用してログインします。
-
クライアント・システムのブラウザを使用して、DHCPによって割り当てられたIPアドレスまたはホスト名をブラウザのアドレス・フィールドに入力し、[Enter]を押します。
-
ログイン・ページで、デフォルト・ユーザー名
rootおよびデフォルト・パスワードchangemeを入力します。Oracle ILOM Webインタフェースが表示されます。
-
-
次のステップに従って、コマンドライン・インタフェース(CLI)を使用してログインします。
-
クライアント・システムを使用して、コマンドラインに次のコマンドを入力することでSecure Shell (SSH)接続を確立します。
ssh -l root sp_ip_addresssp_ip_addressは、DHCPによって割り当てられたIPアドレスです。 -
デフォルト・ユーザー名
rootおよびデフォルト・パスワードchangemeを入力します。Oracle ILOM CLIのプロンプトが表示されます。
-
ILOM構成のトラブルシューティング
ILOMが動作していない場合は、ILOM NICが有効になっていることと、ipv4が有効になっていることを確認します。
ILOMは、IPMIツールを使用するか、BIOS経由で構成できます。 次に、IPMIツールの使用方法について説明します。
-
IPMIツールを開きます。
# ipmitool –I open sunoem cli -
SP/networkに移動して、ポートが有効になっていることを確認します。cd /SP/network -
ポートが有効になっていない場合は、ポートを有効にします。
set state=enabled -
SP/networkで、ipv4が有効になっていることを確認します。 -
ipv6が有効な場合は、ipv6を無効にして、ipv4を有効にします# ipmitool -I open sunoem cli "set /SP/network/ipv6 state=disabled" # ipmitool -I open sunoem cli "set /SP/network/ipv4 state=enabled"
