22 Oracle Exadata Storage拡張ラックX8M以前の配線表
ノート:
読みやすさを考慮して、Oracle Exadata Database MachineとOracle Exadata Storage拡張ラックの両方に言及する場合、「Oracle Exadataラック」という名前を使用します。- Storage拡張ラックのレイアウト図
これらの表は、Oracle Exadata Storage拡張ラック内のコンポーネントの配置を示しています。 - Integrated Lights Out Manager (ILOM)の配線表
これらの表は、Oracle Exadata Storage拡張ラックのILOMネットワークの配線を示しています。 - 管理ネットワーク配線表
これらの表は、Oracle Exadata Storage拡張ラックの管理ネットワーク配線を示しています。 - 単相配電ユニット配線表
これらの表は、各単相配電ユニット(PDU)から各Oracle Exadata Storage拡張ラックに構成された電源装置への配線経路を示しています。 - 3相配電ユニットの配線表
これらの表は、各3相配電ユニット(PDU)から各Oracle Exadata Storage拡張ラックに構成された電源装置への配線経路を示しています。 - RDMAネットワーク・ファブリック・ネットワーク配線表
これらの表は、Oracle Exadata Storage拡張ラックのRDMAネットワーク・ファブリック・ネットワーク・ケーブル接続を示しています。
22.1 Storage拡張ラックのレイアウト図
これらの表は、Oracle Exadata Storage拡張ラック内のコンポーネントの配置を示しています。
Oracle Exadata Storage拡張ラックX5からX8M

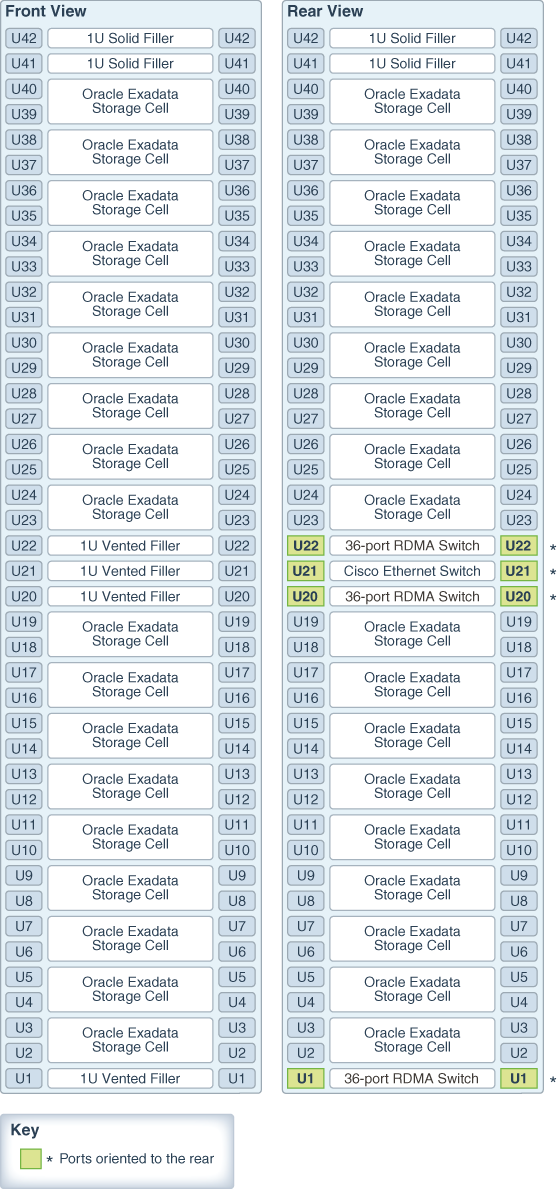

次のイメージに、X5からX8MのOracle Exadata Storage拡張フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図22-1 Oracle Exadata Storage拡張フル・ラックX5からX8Mのラック・レイアウト
「図22-1 Oracle Exadata Storage拡張フル・ラックX5からX8Mのラック・レイアウト」の説明
Oracle Exadata Storage拡張ラックX3-2およびX4-2

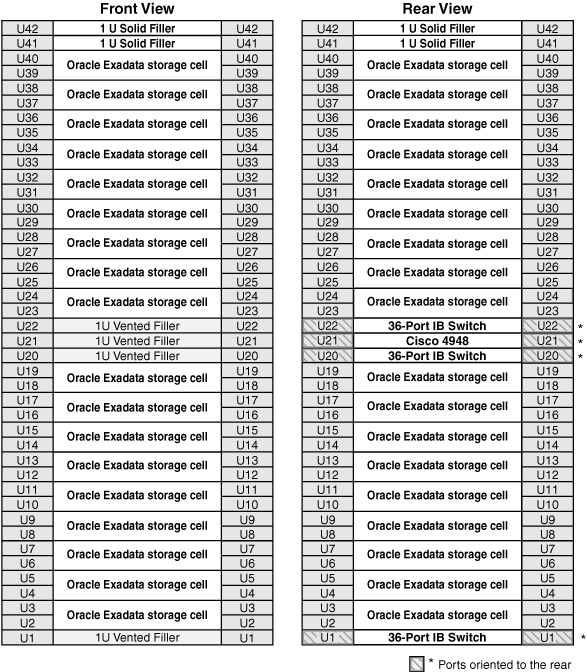

次のイメージに、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図22-2 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのラック・レイアウト
「図22-2 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのラック・レイアウト」の説明

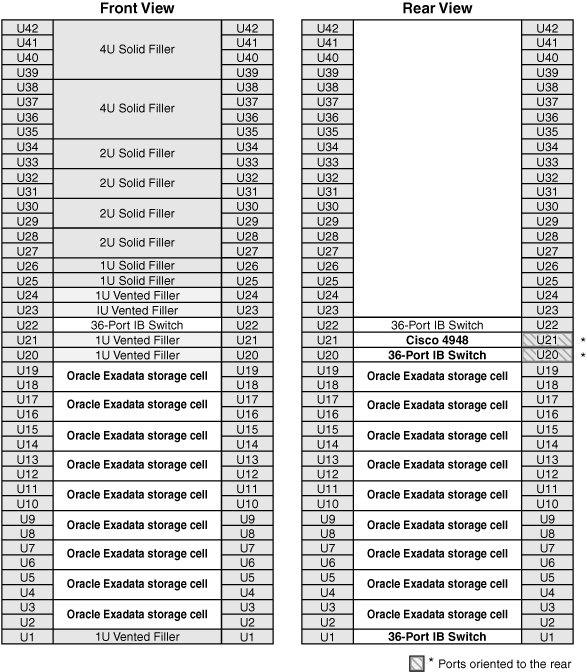

次のイメージに、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図22-3 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのラック・レイアウト
「図22-3 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのラック・レイアウト」の説明

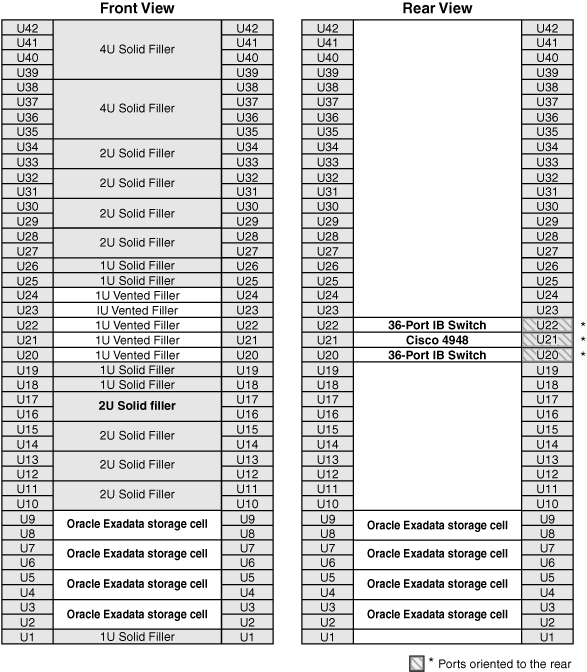

次のイメージに、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図22-4 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのラック・レイアウト
「図22-4 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのラック・レイアウト」の説明
Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラック

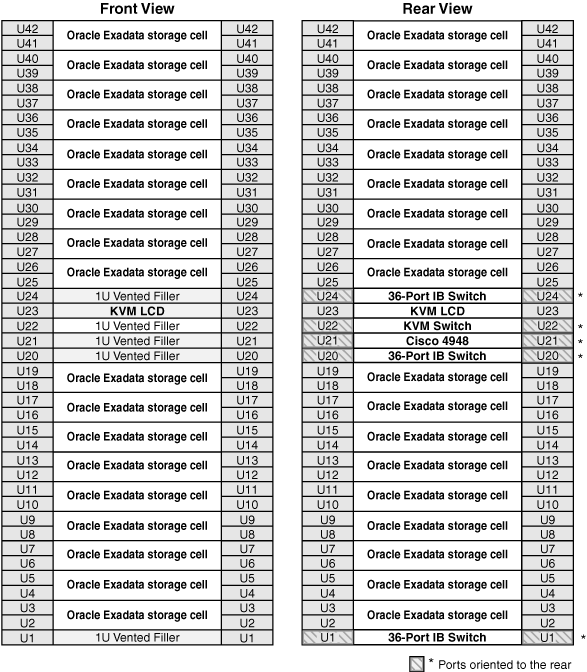

次のイメージに、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図22-5 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのラック・レイアウト
「図22-5 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのラック・レイアウト」の説明
次のイメージに、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図22-6 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのラック・レイアウト
「図22-6 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのラック・レイアウト」の説明
次のイメージに、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図22-7 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのラック・レイアウト
「図22-7 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのラック・レイアウト」の説明
22.2 Integrated Lights Out Manager (ILOM)配線表
これらの表は、Oracle Exadata Storage拡張ラックのILOMネットワーク配線を示しています。
サーバーのILOMポートは、NET MGTというラベルが付けられ、Oracle Exadata Storage拡張ラックのラック・ユニット21にある管理ネットワーク・スイッチに接続されます。
-
表22-1 Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2のILOM配線
-
表22-2 Oracle Exadata Storage拡張ラックX5-2のILOM配線
-
表22-3 Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックのILOM配線
-
表22-4 Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックのILOM配線
-
表22-5 Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックのILOM配線
-
表22-6 Sun Fire X4270 M2サーバーを使用したストレージ・サーバーを収容するOracle Exadata Storage拡張ラック・フル・ラックのILOM配線
-
表22-7 Sun Fire X4270 M2サーバーを使用したストレージ・サーバーを収容するOracle Exadata Storage拡張ラック・ハーフ・ラックのILOM配線
-
表22-8 Sun Fire X4270 M2サーバーを使用したストレージ・サーバーを収容するOracle Exadata Storage拡張ラック・クオータ・ラックのILOM配線
次の表に、Oracle Exadata Storage拡張ラックX6-2およびX7-2における、サーバーからILOMスイッチへのケーブル接続を示します。
表22-1 Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2のILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
ストレージ・サーバー |
16 |
|
U39 |
ストレージ・サーバー |
2 |
|
U37 |
ストレージ・サーバー |
4 |
|
U35 |
ストレージ・サーバー |
6 |
|
U33 |
ストレージ・サーバー |
8 |
|
U31 |
ストレージ・サーバー |
10 |
|
U29 |
ストレージ・サーバー |
12 |
|
U27 |
ストレージ・サーバー |
14 |
|
U25 |
ストレージ・サーバー |
18 |
|
U23 |
ストレージ・サーバー |
22 |
|
U18 |
ストレージ・サーバー |
26 |
|
U16 |
ストレージ・サーバー |
30 |
|
U14 |
ストレージ・サーバー |
32 |
|
U12 |
ストレージ・サーバー |
34 |
|
U10 |
ストレージ・サーバー |
36 |
|
U8 |
ストレージ・サーバー |
38 |
|
U6 |
ストレージ・サーバー |
40 |
|
U4 |
ストレージ・サーバー |
42 |
|
U2 |
ストレージ・サーバー |
44 |
|
PDU-A |
PDU |
19 |
|
PDU-B |
PDU |
20 |
次の表に、Oracle Exadata Storage拡張ラックX5-2における、サーバーからILOMスイッチへのケーブル接続を示します。
表22-2 Oracle Exadata Storage拡張ラックX5-2のILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
ストレージ・サーバー |
16 |
|
U39 |
ストレージ・サーバー |
2 |
|
U37 |
ストレージ・サーバー |
4 |
|
U35 |
ストレージ・サーバー |
6 |
|
U33 |
ストレージ・サーバー |
8 |
|
U31 |
ストレージ・サーバー |
10 |
|
U29 |
ストレージ・サーバー |
12 |
|
U27 |
ストレージ・サーバー |
14 |
|
U25 |
ストレージ・サーバー |
18 |
|
U23 |
ストレージ・サーバー |
22 |
|
U18 |
ストレージ・サーバー |
26 |
|
U16 |
ストレージ・サーバー |
30 |
|
U14 |
ストレージ・サーバー |
32 |
|
U12 |
ストレージ・サーバー |
34 |
|
U10 |
ストレージ・サーバー |
36 |
|
U8 |
ストレージ・サーバー |
38 |
|
U6 |
ストレージ・サーバー |
40 |
|
U4 |
ストレージ・サーバー |
42 |
|
U2 |
ストレージ・サーバー |
44 |
次の表に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。
表22-3 Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U39 |
ストレージ・サーバー |
2 |
|
U37 |
ストレージ・サーバー |
4 |
|
U35 |
ストレージ・サーバー |
6 |
|
U33 |
ストレージ・サーバー |
8 |
|
U31 |
ストレージ・サーバー |
10 |
|
U29 |
ストレージ・サーバー |
12 |
|
U27 |
ストレージ・サーバー |
14 |
|
U25 |
ストレージ・サーバー |
18 |
|
U23 |
ストレージ・サーバー |
22 |
|
U18 |
ストレージ・サーバー |
26 |
|
U16 |
ストレージ・サーバー |
30 |
|
U14 |
ストレージ・サーバー |
32 |
|
U12 |
ストレージ・サーバー |
34 |
|
U10 |
ストレージ・サーバー |
36 |
|
U8 |
ストレージ・サーバー |
38 |
|
U6 |
ストレージ・サーバー |
40 |
|
U4 |
ストレージ・サーバー |
42 |
|
U2 |
ストレージ・サーバー |
44 |
次の表に、Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。
表22-4 Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U18 |
ストレージ・サーバー |
26 |
|
U16 |
ストレージ・サーバー |
30 |
|
U14 |
ストレージ・サーバー |
32 |
|
U12 |
ストレージ・サーバー |
34 |
|
U10 |
ストレージ・サーバー |
36 |
|
U8 |
ストレージ・サーバー |
38 |
|
U6 |
ストレージ・サーバー |
40 |
|
U4 |
ストレージ・サーバー |
42 |
|
U2 |
ストレージ・サーバー |
44 |
次の表に、Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。
表22-5 Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U8 |
ストレージ・サーバー |
38 |
|
U6 |
ストレージ・サーバー |
40 |
|
U4 |
ストレージ・サーバー |
42 |
|
U2 |
ストレージ・サーバー |
44 |
次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張ラックフル・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。
表22-6 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
ストレージ・サーバー |
2 |
|
U39 |
ストレージ・サーバー |
4 |
|
U37 |
ストレージ・サーバー |
6 |
|
U35 |
ストレージ・サーバー |
8 |
|
U33 |
ストレージ・サーバー |
10 |
|
U31 |
ストレージ・サーバー |
12 |
|
U29 |
ストレージ・サーバー |
14 |
|
U27 |
ストレージ・サーバー |
18 |
|
U25 |
ストレージ・サーバー |
22 |
|
U18 |
ストレージ・サーバー |
26 |
|
U16 |
ストレージ・サーバー |
30 |
|
U14 |
ストレージ・サーバー |
32 |
|
U12 |
ストレージ・サーバー |
34 |
|
U10 |
ストレージ・サーバー |
36 |
|
U8 |
ストレージ・サーバー |
38 |
|
U6 |
ストレージ・サーバー |
40 |
|
U4 |
ストレージ・サーバー |
42 |
|
U2 |
ストレージ・サーバー |
44 |
次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張ラックハーフ・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。
表22-7 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・ハーフ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U18 |
ストレージ・サーバー |
26 |
|
U16 |
ストレージ・サーバー |
30 |
|
U14 |
ストレージ・サーバー |
32 |
|
U12 |
ストレージ・サーバー |
34 |
|
U10 |
ストレージ・サーバー |
36 |
|
U8 |
ストレージ・サーバー |
38 |
|
U6 |
ストレージ・サーバー |
40 |
|
U4 |
ストレージ・サーバー |
42 |
|
U2 |
ストレージ・サーバー |
44 |
次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張ラッククオータ・ラックにおける、サーバーからILOMスイッチへのケーブル接続を示します。
表22-8 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・クオータ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U8 |
ストレージ・サーバー |
38 |
|
U6 |
ストレージ・サーバー |
40 |
|
U4 |
ストレージ・サーバー |
42 |
|
U2 |
ストレージ・サーバー |
44 |
22.3 管理ネットワーク配線表
これらの表は、Oracle Exadata Storage拡張ラックの管理ネットワーク配線を示しています。
ストレージ・サーバーのポートは、NET0というラベルが付けられ、Oracle Exadata Storage拡張ラックのラック・ユニット21にある管理ネットワーク・スイッチに接続されます。
-
表22-9 Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2の管理ネットワーク配線
-
表22-10 Oracle Exadata Storage拡張ラックX5-2の管理ネットワーク配線
-
表22-11 Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックの管理ネットワーク配線
-
表22-12 Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックの管理ネットワーク配線
-
表22-13 Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックの管理ネットワーク配線
-
表22-14 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・フル・ラックの管理ネットワーク配線
-
表22-15 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・ハーフ・ラックの管理ネットワーク配線
-
表22-16 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラック・クオータ・ラックの管理ネットワーク配線
次の表に、Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2における、ラック・コンポーネントから管理ネットワーク・スイッチへのケーブル接続を示します。
表22-9 Oracle Exadata Storage拡張ラックX6-2、X7-2、X8-2およびX8M-2の管理ネットワーク配線
| 接続元のラック・ユニット | 機器のタイプ | 管理ネットワーク・スイッチ・ポート |
|---|---|---|
|
U41 |
ストレージ・サーバー |
15 |
|
U39 |
ストレージ・サーバー |
1 |
|
U37 |
ストレージ・サーバー |
3 |
|
U35 |
ストレージ・サーバー |
5 |
|
U33 |
ストレージ・サーバー |
7 |
|
U31 |
ストレージ・サーバー |
9 |
|
U29 |
ストレージ・サーバー |
11 |
|
U27 |
ストレージ・サーバー |
13 |
|
U25 |
ストレージ・サーバー |
17 |
|
U23 |
ストレージ・サーバー |
21 |
|
U22 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
45 |
|
U20 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
46 |
|
U18 |
ストレージ・サーバー |
25 |
|
U16 |
ストレージ・サーバー |
29 |
|
U14 |
ストレージ・サーバー |
31 |
|
U12 |
ストレージ・サーバー |
33 |
|
U10 |
ストレージ・サーバー |
35 |
|
U8 |
ストレージ・サーバー |
37 |
|
U6 |
ストレージ・サーバー |
39 |
|
U4 |
ストレージ・サーバー |
41 |
|
U2 |
ストレージ・サーバー |
43 |
|
U1 |
RDMAネットワーク・ファブリック・スパイン・スイッチ |
47 |
次の表に、Oracle Exadata Storage拡張ラックX5-2における、ラック・コンポーネントから管理ネットワーク・スイッチへのケーブル接続を示します。
表22-10 Oracle Exadata Storage拡張ラックX5-2の管理ネットワーク配線
| 接続元のラック・ユニット | 機器のタイプ | 管理ネットワーク・スイッチ・ポート |
|---|---|---|
|
U41 |
ストレージ・サーバー |
15 |
|
U39 |
ストレージ・サーバー |
1 |
|
U37 |
ストレージ・サーバー |
3 |
|
U35 |
ストレージ・サーバー |
5 |
|
U33 |
ストレージ・サーバー |
7 |
|
U31 |
ストレージ・サーバー |
9 |
|
U29 |
ストレージ・サーバー |
11 |
|
U27 |
ストレージ・サーバー |
13 |
|
U25 |
ストレージ・サーバー |
17 |
|
U23 |
ストレージ・サーバー |
21 |
|
U22 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
45 |
|
U20 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
46 |
|
U18 |
ストレージ・サーバー |
25 |
|
U16 |
ストレージ・サーバー |
29 |
|
U14 |
ストレージ・サーバー |
31 |
|
U12 |
ストレージ・サーバー |
33 |
|
U10 |
ストレージ・サーバー |
35 |
|
U8 |
ストレージ・サーバー |
37 |
|
U6 |
ストレージ・サーバー |
39 |
|
U4 |
ストレージ・サーバー |
41 |
|
U2 |
ストレージ・サーバー |
43 |
|
U1 |
RDMAネットワーク・ファブリック・スパイン・スイッチ |
47 |
|
PDU-A |
PDU |
19 |
|
PDU-B |
PDU |
20 |
次の表に、Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックにおける、ラック・コンポーネントから管理ネットワーク・スイッチへのケーブル接続を示します。
表22-11 Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックの管理ネットワーク配線
| 接続元のラック・ユニット | 機器のタイプ | 管理ネットワーク・スイッチ・ポート |
|---|---|---|
|
U39 |
ストレージ・サーバー |
1 |
|
U37 |
ストレージ・サーバー |
3 |
|
U35 |
ストレージ・サーバー |
5 |
|
U33 |
ストレージ・サーバー |
7 |
|
U31 |
ストレージ・サーバー |
9 |
|
U29 |
ストレージ・サーバー |
11 |
|
U27 |
ストレージ・サーバー |
13 |
|
U25 |
ストレージ・サーバー |
17 |
|
U23 |
ストレージ・サーバー |
21 |
|
U24 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
45 |
|
U20 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
46 |
|
U18 |
ストレージ・サーバー |
25 |
|
U16 |
ストレージ・サーバー |
29 |
|
U14 |
ストレージ・サーバー |
31 |
|
U12 |
ストレージ・サーバー |
33 |
|
U10 |
ストレージ・サーバー |
35 |
|
U8 |
ストレージ・サーバー |
37 |
|
U6 |
ストレージ・サーバー |
39 |
|
U4 |
ストレージ・サーバー |
41 |
|
U2 |
ストレージ・サーバー |
43 |
|
U1 |
RDMAネットワーク・ファブリック・スパイン・スイッチ |
47 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
次の表に、Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックにおける、ラック・コンポーネントから管理ネットワーク・スイッチへのケーブル接続を示します。
表22-12 Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックの管理ネットワーク配線
| 接続元のラック・ユニット | 機器のタイプ | 管理ネットワーク・スイッチ・ポート |
|---|---|---|
|
U22 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
45 |
|
U20 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
46 |
|
U18 |
ストレージ・サーバー |
25 |
|
U16 |
ストレージ・サーバー |
29 |
|
U14 |
ストレージ・サーバー |
31 |
|
U12 |
ストレージ・サーバー |
33 |
|
U10 |
ストレージ・サーバー |
35 |
|
U8 |
ストレージ・サーバー |
37 |
|
U6 |
ストレージ・サーバー |
39 |
|
U4 |
ストレージ・サーバー |
41 |
|
U2 |
ストレージ・サーバー |
43 |
|
U1 |
RDMAネットワーク・ファブリック・スパイン・スイッチ |
47 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
次の表に、Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クォータ・ラックにおける、ラック・コンポーネントから管理ネットワーク・スイッチへのケーブル接続を示します。
表22-13 Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックの管理ネットワーク配線
| 接続元のラック・ユニット | 機器のタイプ | 管理ネットワーク・スイッチ・ポート |
|---|---|---|
|
U22 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
45 |
|
U20 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
46 |
|
U8 |
ストレージ・サーバー |
37 |
|
U6 |
ストレージ・サーバー |
39 |
|
U4 |
ストレージ・サーバー |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張フル・ラックにおける、ラック・コンポーネントから管理ネットワーク・スイッチへのケーブル接続を示します。
表22-14 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの管理ネットワーク配線
| 接続元のラック・ユニット | 機器のタイプ | 管理ネットワーク・スイッチ・ポート |
|---|---|---|
|
U41 |
ストレージ・サーバー |
1 |
|
U39 |
ストレージ・サーバー |
3 |
|
U37 |
ストレージ・サーバー |
5 |
|
U35 |
ストレージ・サーバー |
7 |
|
U33 |
ストレージ・サーバー |
9 |
|
U31 |
ストレージ・サーバー |
11 |
|
U29 |
ストレージ・サーバー |
13 |
|
U27 |
ストレージ・サーバー |
17 |
|
U25 |
ストレージ・サーバー |
21 |
|
U24 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
45 |
|
U20 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
46 |
|
U18 |
ストレージ・サーバー |
25 |
|
U16 |
ストレージ・サーバー |
29 |
|
U14 |
ストレージ・サーバー |
31 |
|
U12 |
ストレージ・サーバー |
33 |
|
U10 |
ストレージ・サーバー |
35 |
|
U8 |
ストレージ・サーバー |
37 |
|
U6 |
ストレージ・サーバー |
39 |
|
U4 |
ストレージ・サーバー |
41 |
|
U2 |
ストレージ・サーバー |
43 |
|
U1 |
RDMAネットワーク・ファブリック・スパイン・スイッチ |
47 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張ハーフ・ラックにおける、ラック・コンポーネントから管理ネットワーク・スイッチへのケーブル接続を示します。
表22-15 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの管理ネットワーク配線
| 接続元のラック・ユニット | 機器のタイプ | 管理ネットワーク・スイッチ・ポート |
|---|---|---|
|
U24 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
45 |
|
U20 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
46 |
|
U18 |
ストレージ・サーバー |
25 |
|
U16 |
ストレージ・サーバー |
29 |
|
U14 |
ストレージ・サーバー |
31 |
|
U12 |
ストレージ・サーバー |
33 |
|
U10 |
ストレージ・サーバー |
35 |
|
U8 |
ストレージ・サーバー |
37 |
|
U6 |
ストレージ・サーバー |
39 |
|
U4 |
ストレージ・サーバー |
41 |
|
U2 |
ストレージ・サーバー |
43 |
|
U1 |
RDMAネットワーク・ファブリック・スパイン・スイッチ |
47 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
次の表に、Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容したOracle Exadata Storage拡張クオータ・ラックにおける、ラック・コンポーネントから管理ネットワーク・スイッチへのケーブル接続を示します。
表22-16 Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの管理ネットワーク配線
| 接続元のラック・ユニット | 機器のタイプ | 管理ネットワーク・スイッチ・ポート |
|---|---|---|
|
U24 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
45 |
|
U20 |
RDMAネットワーク・ファブリック・リーフ・スイッチ |
46 |
|
U8 |
ストレージ・サーバー |
37 |
|
U6 |
ストレージ・サーバー |
39 |
|
U4 |
ストレージ・サーバー |
41 |
|
U2 |
ストレージ・サーバー |
43 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
22.4 単相配電ユニット配線表
これらの表は、各単相配電ユニット(PDU)から各Oracle Exadata Storage拡張ラックに構成された電源装置への配線経路を示しています。
ケーブルは、(ラックの背面を見て)左側のPDU-Aが終端で、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。PDU接続に、PDUのグループおよびアウトレットを示します。したがって、G5-5はグループ5のアウトレット5を示します。
-
表22-17 Oracle Exadata Storage拡張ラックX8M-2の単相PDU配線
-
表22-18 Oracle Exadata Storage拡張ラックX8-2の単相PDU配線
-
表22-19 Oracle Exadata Storage拡張ラックX7-2の単相PDU配線
-
表22-20 Oracle Exadata Storage拡張ラックX6-2の単相PDU配線
-
表22-21 Oracle Exadata Storage拡張ラックX5-2の単相PDU配線
-
表22-22 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの単相PDU配線
-
表22-23 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの単相PDU配線
-
表22-24 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの単相PDU配線
-
表22-25 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの単相PDU配線
-
表22-26 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの単相PDU配線
-
表22-27 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの単相PDU配線
次の表に、Oracle Exadata Storage拡張ラックX8M-2における、PDUからラック・ユニットへのケーブル接続を示します。
表22-17 Oracle Exadata Storage拡張ラックX8M-2の単相PDU配線
| ラック・ユニット | PS | PDU-A | PDU-B/PS1 | ケーブル長 |
|---|---|---|---|---|
|
U42 |
PS0 |
G5-3 |
G0-3 |
2 m |
|
U41 |
PS0 |
G5-5 |
G0-1 |
2 m |
|
U40 |
PS0 |
G5-6 |
G0-0 |
2 m |
|
U39 |
PS0 |
G3-6 |
G2-0 |
2 m |
|
U37 |
PS0 |
G3-0 |
G2-6 |
2 m |
|
U35 |
PS0 |
G5-4 |
G0-2 |
2 m |
|
U33 |
PS0 |
G4-1 |
G1-5 |
2 m |
|
U31 |
PS0 |
G5-2 |
G0-4 |
2 m |
|
U29 |
PS0 |
G5-1 |
G0-5 |
2 m |
|
U27 |
PS0 |
G4-3 |
G1-3 |
2 m |
|
U26 |
PS0 |
G4-6 |
G1-0 |
2 m |
|
U25 |
PS0 |
G4-5 |
G1-1 |
2 m |
|
U24 |
PS0 |
G4-2 |
G1-4 |
2 m |
|
U23 |
PS0 |
G4-0 |
G1-6 |
2 m |
|
U22 |
PS2 |
G1-6 |
G4-0 |
2 m |
|
U21 |
PS2 |
G1-5 |
G4-1 |
2 m |
|
U20 |
PS2 |
G1-2 |
G4-4 |
2 m |
|
U19 |
PS0 |
G3-2 |
G2-4 |
2 m |
|
U18 |
PS0 |
G2-6 |
G3-0 |
2 m |
|
U17 |
PS0 |
G0-6 |
G5-0 |
2 m |
|
U16 |
PS0 |
G0-3 |
G5-3 |
2 m |
|
U14 |
PS0 |
G2-3 |
G3-3 |
2 m |
|
U12 |
PS0 |
G2-4 |
G3-2 |
2 m |
|
U10 |
PS0 |
G2-0 |
G3-6 |
2 m |
|
U8 |
PS0 |
G2-5 |
G3-1 |
2 m |
|
U6 |
PS0 |
G0-0 |
G5-6 |
2 m |
|
U4 |
PS0 |
G0-1 |
G5-5 |
2 m |
|
U2 |
PS0 |
G1-0 |
G4-6 |
2 m |
|
U1 |
PS2 |
G3-5 |
G2-1 |
3 m |
次の表に、Oracle Exadata Storage拡張ラックX8-2でのPDUからラック・ユニットへのケーブル接続を示します。
表22-18 Oracle Exadata Storage拡張ラックX8-2の単相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G3-5 |
G2-1 |
2 m |
|
U41 |
G5-5 |
G0-1 |
2 m |
|
U40 |
G3-3 |
G2-3 |
2 m |
|
U39 |
G5-4 |
G0-2 |
2 m |
|
U37 |
G5-3 |
G0-3 |
2 m |
|
U35 |
G5-2 |
G0-4 |
2 m |
|
U33 |
G4-4 |
G1-2 |
2 m |
|
U31 |
G4-3 |
G1-3 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G3-0 |
G2-6 |
2 m |
|
U26 |
G5-1 |
G0-5 |
2 m |
|
U25 |
G5-0 |
G0-6 |
2 m |
|
U24 |
G4-1 |
G1-5 |
2 m |
|
U23 |
G3-6 |
G2-0 |
2 m |
|
U22 |
G1-2 |
G4-4 |
2 m |
|
U21 |
G0-5 |
G5-1 |
2 m |
|
U20 |
G0-4 |
G5-2 |
2 m |
|
U19 |
G2-4 |
G3-2 |
2 m |
|
U18 |
G1-1 |
G4-5 |
2 m |
|
U17 |
G0-3 |
G5-3 |
2 m |
|
U16 |
G0-2 |
G5-4 |
2 m |
|
U14 |
G2-3 |
G3-3 |
2 m |
|
U12 |
G2-2 |
G3-4 |
2 m |
|
U10 |
G2-1 |
G3-5 |
2 m |
|
U8 |
G2-0 |
G3-6 |
2 m |
|
U6 |
G1-0 |
G4-6 |
2 m |
|
U4 |
G0-1 |
G5-5 |
2 m |
|
U2 |
G0-0 |
G5-6 |
2 m |
|
U1 |
G4-0 |
G1-6 |
3 m |
次の表に、Oracle Exadata Storage拡張ラックX7-2でのPDUからラック・ユニットへのケーブル接続を示します。
表22-19 Oracle Exadata Storage拡張ラックX7-2の単相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G5-5 |
G0-1 |
2 m |
|
U41 |
G3-6 |
G2-0 |
2 m |
|
U40 |
G5-2 |
G0-4 |
2 m |
|
U39 |
G5-6 |
G0-0 |
2 m |
|
U37 |
G5-3 |
G0-3 |
2 m |
|
U35 |
G5-1 |
G0-5 |
2 m |
|
U33 |
G5-0 |
G0-6 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-3 |
G1-3 |
2 m |
|
U27 |
G3-5 |
G2-1 |
2 m |
|
U26 |
G4-5 |
G1-1 |
2 m |
|
U25 |
G4-2 |
G1-4 |
2 m |
|
U24 |
G4-1 |
G1-5 |
2 m |
|
U23 |
G2-5 |
G3-1 |
2 m |
|
U22 |
G1-4 |
G4-2 |
2 m |
|
U21 |
G1-3 |
G4-3 |
2 m |
|
U20 |
G1-5 |
G4-1 |
2 m |
|
U19 |
G2-3 |
G3-3 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U17 |
G1-6 |
G4-0 |
2 m |
|
U16 |
G1-2 |
G4-4 |
2 m |
|
U14 |
G2-4 |
G3-2 |
2 m |
|
U12 |
G2-1 |
G3-5 |
2 m |
|
U10 |
G2-0 |
G3-6 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
|
U1 |
G4-0 |
G1-6 |
3 m |
次の表に、Oracle Exadata Storage拡張ラックX6-2でのPDUからラック・ユニットへのケーブル接続を示します。
表22-20 Oracle Exadata Storage拡張ラックX6-2の単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U42 |
G3-6 |
G2-0 |
2 m |
|
U41 |
G4-5 |
G1-1 |
2 m |
|
U40 |
G5-4 |
G0-2 |
2 m |
|
U39 |
G5-6 |
G0-0 |
2 m |
|
U37 |
G5-3 |
G0-3 |
2 m |
|
U35 |
G5-0 |
G0-6 |
2 m |
|
U33 |
G4-6 |
G1-0 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G3-6 |
G2-0 |
2 m |
|
U25 |
G3-5 |
G2-1 |
2 m |
|
U23 |
G3-3 |
G2-3 |
2 m |
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U20 |
G2-4 |
G3-2 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
|
U1 |
G0-0 |
G5-6 |
2 m |
次の表に、Oracle Exadata Storage拡張ラックX5-2でのPDUからラック・ユニットへのケーブル接続を示します。
表22-21 Oracle Exadata Storage拡張ラックX5-2の単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G4-5 |
G1-1 |
2 m |
|
U39 |
G5-6 |
G0-0 |
2 m |
|
U37 |
G5-3 |
G0-3 |
2 m |
|
U35 |
G5-0 |
G0-6 |
2 m |
|
U33 |
G4-6 |
G1-0 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G3-6 |
G2-0 |
2 m |
|
U25 |
G3-5 |
G2-1 |
2 m |
|
U23 |
G3-3 |
G2-3 |
2 m |
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U20 |
G2-4 |
G3-2 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
|
U1 |
G0-0 |
G5-6 |
2 m |
次の表に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表22-22 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U39 |
G5-6 |
G0-0 |
2 m |
|
U37 |
G5-3 |
G0-3 |
2 m |
|
U35 |
G5-0 |
G0-6 |
2 m |
|
U33 |
G4-6 |
G1-0 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G3-6 |
G2-0 |
2 m |
|
U25 |
G3-5 |
G2-1 |
2 m |
|
U23 |
G3-3 |
G2-3 |
2 m |
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U20 |
G2-4 |
G3-2 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
|
U1 |
G0-0 |
G5-6 |
2 m |
次の表に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表22-23 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U20 |
G2-4 |
G3-2 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
|
U1 |
G0-0 |
G5-6 |
2 m |
次の表に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表22-24 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U20 |
G2-4 |
G3-2 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
|
U1 |
G0-0 |
G5-6 |
2 m |
次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表22-25 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-6 |
G0-0 |
2 m |
|
U39 |
G5-3 |
G0-3 |
2 m |
|
U37 |
G5-0 |
G0-6 |
2 m |
|
U35 |
G4-6 |
G1-0 |
2 m |
|
U33 |
G4-4 |
G1-2 |
2 m |
|
U31 |
G4-2 |
G1-4 |
2 m |
|
U29 |
G3-6 |
G2-0 |
2 m |
|
U27 |
G3-5 |
G2-1 |
2 m |
|
U25 |
G3-3 |
G2-3 |
2 m |
|
U24 |
G3-1 |
G2-5 |
2 m |
|
U23 |
該当なし |
G3-0 |
含まれている |
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U20 |
G2-4 |
G3-2 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
|
U1 |
G0-0 |
G5-6 |
2 m |
次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表22-26 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U20 |
G2-4 |
G3-2 |
2 m |
|
U18 |
G2-2 |
G3-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G3-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表22-27 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G2-5 |
2 m |
|
U21 |
G3-0 |
G2-6 |
2 m |
|
U20 |
G2-4 |
G3-2 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G5-0 |
2 m |
|
U4 |
G0-4 |
G5-2 |
2 m |
|
U2 |
G0-2 |
G5-4 |
2 m |
22.5 3相配電ユニット配線表
これらの表は、各3相配電ユニット(PDU)から各Oracle Exadata Storage拡張ラックに構成された電源装置への配線経路を示しています。
ケーブルは、(ラックの背面を見て)左側のPDU-Aが終端で、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。PDU接続に、PDUのグループおよびアウトレットを示します。したがって、G5-5はグループ5のアウトレット5を示します。
この項の表は次のとおりです。
- 表22-28 Oracle Exadata Storage拡張ラックX8M-2の3相PDU配線
- 表22-29 Oracle Exadata Storage拡張ラックX8-2の3相PDU配線
- 表22-30 Oracle Exadata Storage拡張ラックX7-2の3相PDU配線
- 表22-31 Oracle Exadata Storage拡張ラックX6-2の3相PDU配線
- 表22-32 Oracle Exadata Storage拡張ラックX5-2の3相PDU配線
- 表22-33 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの3相PDU配線
- 表22-34 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの3相PDU配線
- 表22-35 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの3相PDU配線
- 表22-36 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラックの3相PDU配線
- 表22-37 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの3相PDU配線
- 表22-38 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの3相PDU配線
次の表に、Oracle Exadata Storage拡張ラックX8M-2における、PDUからラック・ユニットへのケーブル接続を示します。
表22-28 Oracle Exadata Storage拡張ラックX8M-2の3相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G5-4 |
G2-2 |
2 m |
|
U41 |
G5-2 |
G2-4 |
2 m |
|
U40 |
G5-1 |
G2-5 |
2 m |
|
U39 |
G5-6 |
G2-0 |
2 m |
|
U37 |
G3-5 |
G0-1 |
2 m |
|
U35 |
G3-0 |
G0-6 |
2 m |
|
U33 |
G5-5 |
G2-1 |
2 m |
|
U31 |
G5-3 |
G2-3 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G3-2 |
G0-4 |
2 m |
|
U26 |
G5-0 |
G2-6 |
2 m |
|
U25 |
G4-5 |
G1-1 |
2 m |
|
U24 |
G3-1 |
G0-5 |
2 m |
|
U23 |
G4-1 |
G1-5 |
2 m |
|
U22 |
G1-6 |
G4-0 |
2 m |
|
U21 |
G2-6 |
G5-0 |
2 m |
|
U20 |
G1-5 |
G4-1 |
2 m |
|
U19 |
G1-1 |
G4-5 |
2 m |
|
U18 |
G1-4 |
G4-2 |
2 m |
|
U17 |
G2-1 |
G5-5 |
2 m |
|
U16 |
G2-3 |
G5-3 |
2 m |
|
U14 |
G0-5 |
G3-1 |
2 m |
|
U12 |
G2-5 |
G5-1 |
2 m |
|
U10 |
G0-3 |
G3-3 |
2 m |
|
U8 |
G1-3 |
G4-3 |
2 m |
|
U6 |
G2-4 |
G5-2 |
2 m |
|
U4 |
G0-6 |
G3-0 |
2 m |
|
U2 |
G0-0 |
G3-6 |
2 m |
|
U1 |
G1-0 |
G4-6 |
3 m |
次の表に、Oracle Exadata Storage拡張ラックX8-2でのPDUからラック・ユニットへのケーブル接続を示します。
表22-29 Oracle Exadata Storage拡張ラックX8-2の3相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G5-6 |
G2-0 |
2 m |
|
U41 |
G5-3 |
G2-3 |
2 m |
|
U40 |
G3-5 |
G0-1 |
2 m |
|
U39 |
G4-3 |
G1-3 |
2 m |
|
U37 |
G5-2 |
G2-4 |
2 m |
|
U35 |
G3-2 |
G0-4 |
2 m |
|
U33 |
G4-2 |
G1-4 |
2 m |
|
U31 |
G5-1 |
G2-5 |
2 m |
|
U29 |
G3-6 |
G0-0 |
2 m |
|
U27 |
G4-1 |
G1-5 |
2 m |
|
U26 |
G3-1 |
G0-5 |
2 m |
|
U25 |
G4-0 |
G1-6 |
2 m |
|
U24 |
G3-0 |
G0-6 |
2 m |
|
U23 |
G2-6 |
G5-0 |
2 m |
|
U22 |
G1-5 |
G4-1 |
2 m |
|
U21 |
G2-4 |
G5-2 |
2 m |
|
U20 |
G1-4 |
G4-2 |
2 m |
|
U19 |
G0-6 |
G3-0 |
2 m |
|
U18 |
G2-3 |
G5-3 |
2 m |
|
U17 |
G0-2 |
G3-4 |
2 m |
|
U16 |
G0-1 |
G3-5 |
2 m |
|
U14 |
G1-3 |
G4-3 |
2 m |
|
U12 |
G1-2 |
G4-4 |
2 m |
|
U10 |
G1-1 |
G4-5 |
2 m |
|
U8 |
G2-2 |
G5-4 |
2 m |
|
U6 |
G0-0 |
G3-6 |
2 m |
|
U4 |
G2-1 |
G5-5 |
2 m |
|
U2 |
G2-0 |
G5-6 |
2 m |
|
U1 |
G1-0 |
G4-6 |
3 m |
次の表に、Oracle Exadata Storage拡張ラックX7-2でのPDUからラック・ユニットへのケーブル接続を示します。
表22-30 Oracle Exadata Storage拡張ラックX7-2の3相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G5-4 |
G2-2 |
2 m |
|
U41 |
G5-6 |
G2-0 |
2 m |
|
U40 |
G4-6 |
G1-0 |
2 m |
|
U39 |
G4-5 |
G1-1 |
2 m |
|
U37 |
G3-5 |
G0-1 |
2 m |
|
U35 |
G5-5 |
G2-1 |
2 m |
|
U33 |
G4-3 |
G1-3 |
2 m |
|
U31 |
G3-1 |
G0-5 |
2 m |
|
U29 |
G4-0 |
G1-6 |
2 m |
|
U27 |
G5-3 |
G2-3 |
2 m |
|
U26 |
G5-1 |
G2-5 |
2 m |
|
U25 |
G3-3 |
G0-3 |
2 m |
|
U24 |
G4-4 |
G1-2 |
2 m |
|
U23 |
G3-2 |
G0-4 |
2 m |
|
U22 |
G2-6 |
G5-0 |
2 m |
|
U21 |
G1-0 |
G4-6 |
2 m |
|
U20 |
G0-0 |
G3-6 |
2 m |
|
U19 |
G2-5 |
G5-1 |
2 m |
|
U18 |
G0-6 |
G3-0 |
2 m |
|
U17 |
G1-6 |
G4-0 |
2 m |
|
U16 |
G2-1 |
G5-5 |
2 m |
|
U14 |
G1-4 |
G4-2 |
2 m |
|
U12 |
G2-3 |
G5-3 |
2 m |
|
U10 |
G2-0 |
G5-6 |
2 m |
|
U8 |
G1-2 |
G4-4 |
2 m |
|
U6 |
G1-1 |
G4-5 |
2 m |
|
U4 |
G0-2 |
G3-4 |
2 m |
|
U2 |
G0-1 |
G3-5 |
2 m |
|
U1 |
G2-2 |
G5-4 |
3 m |
次の表に、Oracle Exadata Storage拡張ラックX6-2でのPDUからラック・ユニットへのケーブル接続を示します。
表22-31 Oracle Exadata Storage拡張ラックX6-2の3相PDU配線
| ラック・ユニット | PDU-A/PSU 0 | PDU-B/PSU 1 | ケーブル長 |
|---|---|---|---|
|
U42 |
G5-4 |
G2-2 |
2 m |
|
U41 |
G5-5 |
G2-1 |
2 m |
|
U40 |
G3-6 |
G0-0 |
2 m |
|
U39 |
G5-6 |
G2-0 |
2 m |
|
U37 |
G5-3 |
G2-3 |
2 m |
|
U35 |
G5-0 |
G2-6 |
2 m |
|
U33 |
G5-2 |
G2-4 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G4-1 |
G1-5 |
2 m |
|
U26 |
G5-1 |
G2-5 |
2 m |
|
U25 |
G3-5 |
G0-1 |
2 m |
|
U24 |
G3-4 |
G0-2 |
2 m |
|
U23 |
G3-3 |
G0-3 |
2 m |
|
U22 |
G3-2 |
G0-4 |
2 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U19 |
G2-3 |
G5-3 |
2 m |
|
U18 |
G2-2 |
G5-4 |
2 m |
|
U17 |
G2-1 |
G5-5 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G1-5 |
G4-1 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
|
U1 |
G0-0 |
G3-6 |
3 m |
次の表に、Oracle Exadata Storage拡張ラックX5-2でのPDUからラック・ユニットへのケーブル接続を示します。
表22-32 Oracle Exadata Storage拡張ラックX5-2の3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G4-5 |
G1-1 |
2 m |
|
U39 |
G5-6 |
G2-0 |
2 m |
|
U37 |
G5-3 |
G2-3 |
2 m |
|
U35 |
G5-0 |
G2-6 |
2 m |
|
U33 |
G4-6 |
G1-0 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G3-6 |
G0-0 |
2 m |
|
U25 |
G3-5 |
G0-1 |
2 m |
|
U23 |
G3-3 |
G0-3 |
2 m |
|
U22 |
G2-5 |
G5-1 |
1 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U18 |
G2-2 |
G5-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G5-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
|
U1 |
G0-0 |
G3-6 |
2 m |
次の表に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表22-33 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U39 |
G5-6 |
G2-0 |
2 m |
|
U37 |
G5-3 |
G2-3 |
2 m |
|
U35 |
G5-0 |
G2-6 |
2 m |
|
U33 |
G4-6 |
G1-0 |
2 m |
|
U31 |
G4-4 |
G1-2 |
2 m |
|
U29 |
G4-2 |
G1-4 |
2 m |
|
U27 |
G3-6 |
G0-0 |
2 m |
|
U25 |
G3-5 |
G0-1 |
2 m |
|
U23 |
G3-3 |
G0-3 |
2 m |
|
U22 |
G2-5 |
G5-1 |
1 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U18 |
G2-2 |
G5-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G5-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
|
U1 |
G0-0 |
G3-6 |
2 m |
次の表に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表22-34 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G0-5 |
1 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U18 |
G2-2 |
G5-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G5-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
|
U1 |
G0-0 |
G3-6 |
2 m |
次の表に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表22-35 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G0-5 |
1 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
|
U1 |
G0-0 |
G3-6 |
2 m |
次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表22-36 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-6 |
G2-0 |
2 m |
|
U39 |
G5-3 |
G2-3 |
2 m |
|
U37 |
G5-0 |
G2-6 |
2 m |
|
U35 |
G4-6 |
G1-0 |
2 m |
|
U33 |
G4-4 |
G1-2 |
2 m |
|
U31 |
G4-2 |
G1-4 |
2 m |
|
U29 |
G3-6 |
G0-0 |
2 m |
|
U27 |
G3-5 |
G0-1 |
2 m |
|
U25 |
G3-3 |
G0-3 |
2 m |
|
U24 |
G3-1 |
G0-5 |
2 m |
|
U23 |
該当なし |
G5-0 |
含まれている |
|
U22 |
G2-5 |
G5-1 |
1 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U18 |
G2-2 |
G5-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G5-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
|
U1 |
G0-0 |
G3-6 |
2 m |
次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表22-37 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U24 |
G3-1 |
G0-5 |
2 m |
|
U23 |
該当なし |
G5-0 |
含まれている |
|
U22 |
G2-5 |
G5-1 |
1 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U18 |
G2-2 |
G5-4 |
2 m |
|
U16 |
G1-6 |
G4-0 |
2 m |
|
U14 |
G2-0 |
G5-6 |
2 m |
|
U12 |
G1-4 |
G4-2 |
2 m |
|
U10 |
G1-2 |
G4-4 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
|
U1 |
G0-0 |
G3-6 |
2 m |
次の表に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表22-38 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U24 |
G3-1 |
G0-5 |
2 m |
|
U23 |
該当なし |
G5-0 |
含まれている |
|
U22 |
G2-5 |
G5-1 |
1 m |
|
U21 |
G3-0 |
G0-6 |
2 m |
|
U20 |
G2-4 |
G5-2 |
2 m |
|
U8 |
G1-0 |
G4-6 |
2 m |
|
U6 |
G0-6 |
G3-0 |
2 m |
|
U4 |
G0-4 |
G3-2 |
2 m |
|
U2 |
G0-2 |
G3-4 |
2 m |
22.6 RDMAネットワーク・ファブリック・ネットワーク配線表
これらの表は、Oracle Exadata Storage拡張ラックのRDMAネットワーク・ファブリック・ネットワーク・ケーブル接続を示しています。
- Oracle Exadata Storage拡張ラックX8M-2のRDMAネットワーク・ファブリック配線
次のRDMAネットワーク・ファブリック配線情報を、Oracle Exadata Storage拡張ラックX8M-2に使用します - Oracle Exadata Storage拡張X7-2、X6-2およびX5-2のInfiniBandネットワーク配線
Exadata Storage拡張X7-2、X6-2およびX5-2システムの次のInfiniBand配線情報を使用します。 - Oracle Exadata Storage拡張ラックX4-2およびX3-2のInfiniBandネットワーク配線
Oracle Exadata Storage拡張ラックX4-2およびX3-2の次のInfiniBand配線情報を使用します。 - Sun Fire X4270 M2 Serverを収容するOracle Exadata Storage拡張のInfiniBandネットワーク配線
Sun Fire X4270 M2 Serverを収容するOracle Exadata Storage拡張サーバーの次のInfiniBand配線情報を使用します。
22.6.1 Oracle Exadata Storage拡張ラックX8M-2のRDMAネットワーク・ファブリック配線
次のRDMAネットワーク・ファブリック配線情報を、Oracle Exadata Storage拡張ラックX8M-2に使用します。
表22-39 Oracle Exadata Storage拡張ラックX8M-2フル・ラックのRDMAネットワーク・ファブリック配線
| 接続元のラック・ユニット | ポート | RDMAネットワーク・ファブリック・スイッチのラック・ユニットへ | ポート | 説明 |
|---|---|---|---|---|
|
U41 |
PCIe 1、P2 |
U22 |
15 |
3 m |
|
U41 |
PCIe 1、P1 |
U20 |
15 |
3 m |
|
U39 |
PCIe 1、P2 |
U22 |
08 |
3 m |
|
U39 |
PCIe 1、P1 |
U20 |
08 |
3 m |
|
U37 |
PCIe 1、P2 |
U22 |
09 |
3 m |
|
U37 |
PCIe 1、P1 |
U20 |
09 |
3 m |
|
U35 |
PCIe 1、P2 |
U22 |
10 |
3 m |
|
U35 |
PCIe 1、P1 |
U20 |
10 |
3 m |
|
U33 |
PCIe 1、P2 |
U22 |
11 |
3 m |
|
U33 |
PCIe 1、P1 |
U20 |
11 |
3 m |
|
U31 |
PCIe 1、P2 |
U22 |
12 |
3 m |
|
U31 |
PCIe 1、P1 |
U20 |
12 |
3 m |
|
U29 |
PCIe 1、P2 |
U22 |
13 |
3 m |
|
U29 |
PCIe 1、P1 |
U20 |
13 |
3 m |
|
U27 |
PCIe 1、P2 |
U22 |
14 |
3 m |
|
U27 |
PCIe 1、P1 |
U20 |
14 |
3 m |
|
U25 |
PCIe 1、P2 |
U22 |
16 |
3 m |
|
U25 |
PCIe 1、P1 |
U20 |
16 |
3 m |
|
U23 |
PCIe 1、P2 |
U22 |
18 |
3 m |
|
U23 |
PCIe 1、P1 |
U20 |
18 |
3 m |
|
U18 |
PCIe 1、P2 |
U22 |
20 |
3 m |
|
U18 |
PCIe 1、P1 |
U20 |
20 |
3 m |
|
U14 |
PCIe 1、P2 |
U22 |
23 |
3 m |
|
U14 |
PCIe 1、P1 |
U20 |
23 |
3 m |
|
U12 |
PCIe 1、P2 |
U22 |
24 |
3 m |
|
U12 |
PCIe 1、P1 |
U20 |
24 |
3 m |
|
U10 |
PCIe 1、P2 |
U22 |
25 |
3 m |
|
U10 |
PCIe 1、P1 |
U20 |
25 |
3 m |
|
U08 |
PCIe 1、P2 |
U22 |
26 |
3 m |
|
U08 |
PCIe 1、P1 |
U20 |
26 |
3 m |
|
U06 |
PCIe 1、P2 |
U22 |
27 |
3 m |
|
U06 |
PCIe 1、P1 |
U20 |
27 |
3 m |
|
U04 |
PCIe 1、P2 |
U22 |
28 |
3 m |
|
U04 |
PCIe 1、P1 |
U20 |
28 |
3 m |
|
U02 |
PCIe 1、P2 |
U22 |
29 |
3 m |
|
U02 |
PCIe 1、P1 |
U20 |
29 |
3 m |
|
U1 |
PCIe 1、P2 |
U22 |
3 m |
|
|
U1 |
PCIe 1、P1 |
U20 |
3 m |
親トピック: RDMAネットワーク・ファブリックのネットワーク配線表
22.6.2 Oracle Exadata Storage拡張X7-2、X6-2およびX5-2のInfiniBandネットワーク配線
Exadata Storage拡張X7-2、X6-2およびX5-2システムの次のInfiniBand配線情報を使用します。
表22-40 Oracle Exadata Storage拡張X7-2、X6-2およびX5-2フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | ポート |
|---|---|---|---|
|
U22 |
6B |
U41 |
PCIe 3、P1 |
|
U22 |
0A |
U39 |
PCIe 3、P1 |
|
U22 |
0B |
U37 |
PCIe 3、P1 |
|
U22 |
1A |
U35 |
PCIe 3、P1 |
|
U22 |
1B |
U33 |
PCIe 3、P1 |
|
U22 |
2A |
U31 |
PCIe 3、P1 |
|
U22 |
2B |
U29 |
PCIe 3、P1 |
|
U22 |
3B |
U27 |
PCIe 2、P1 |
|
U22 |
4A |
U25 |
PCIe 2、P1 |
|
U22 |
5A |
U23 |
PCIe 2、P1 |
|
U20 |
13A |
U18 |
PCIe 2、P1 |
|
U20 |
14B |
U16 |
PCIe 3、P1 |
|
U20 |
14A |
U14 |
PCIe 3、P1 |
|
U20 |
15A |
U12 |
PCIe 3、P1 |
|
U20 |
15B |
U10 |
PCIe 3、P1 |
|
U20 |
16A |
U08 |
PCIe 3、P1 |
|
U20 |
16B |
U06 |
PCIe 3、P1 |
|
U20 |
17A |
U04 |
PCIe 3、P1 |
|
U20 |
17B |
U02 |
PCIe 3、P1 |
|
U20 |
6B |
U41 |
PCIe 3、P2 |
|
U20 |
0A |
U39 |
PCIe 3、P2 |
|
U20 |
0B |
U37 |
PCIe 3、P2 |
|
U20 |
1A |
U35 |
PCIe 3、P2 |
|
U20 |
1B |
U33 |
PCIe 3、P2 |
|
U20 |
2A |
U31 |
PCIe 3、P2 |
|
U20 |
2B |
U29 |
PCIe 3、P2 |
|
U20 |
3B |
U27 |
PCIe 2、P2 |
|
U20 |
4A |
U25 |
PCIe 2、P2 |
|
U20 |
5A |
U23 |
PCIe 2、P2 |
|
U22 |
13A |
U18 |
PCIe 2、P2 |
|
U22 |
14B |
U16 |
PCIe 3、P2 |
|
U22 |
14A |
U14 |
PCIe 3、P2 |
|
U22 |
15A |
U12 |
PCIe 3、P2 |
|
U22 |
15B |
U10 |
PCIe 3、P2 |
|
U22 |
16A |
U08 |
PCIe 3、P2 |
|
U22 |
16B |
U06 |
PCIe 3、P2 |
|
U22 |
17A |
U04 |
PCIe 3、P2 |
|
U22 |
17B |
U02 |
PCIe 3、P2 |
|
U1 |
1B |
U20 |
8B |
|
U1 |
0B |
U22 |
8B |
親トピック: RDMAネットワーク・ファブリックのネットワーク配線表
22.6.3 Oracle Exadata Storage拡張ラックX4-2およびX3-2のInfiniBandネットワーク配線
Oracle Exadata Storage拡張ラックX4-2およびX3-2には、次のInfiniBand配線情報を使用します。
-
Oracle Exadata Storage拡張ラックX4-2およびX3-2フル・ラック Oracle Exadata Storage拡張ラックX4-2およびX3-2フル・ラックのInfiniBandネットワーク配線
-
Oracle Exadata Storage拡張ラックX4-2およびX3-2ハーフ・ラック Oracle Exadata Storage拡張ラックX4-2およびX3-2ハーフ・ラックのInfiniBandネットワーク配線
-
Oracle Exadata Storage拡張ラックX4-2およびX3-2クオータ・ラック Oracle Exadata Storage拡張ラックX4-2およびX3-2クオータ・ラックのInfiniBandネットワーク配線
Oracle Exadata Storage拡張ラックX4-2およびX3-2フル・ラック
次の表に、Oracle Exadata Storage拡張ラックX4-2フル・ラックおよびOracle Exadata Storage拡張ラックX3-2フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表22-41 Oracle Exadata Storage拡張ラックX4-2およびX3-2フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U22 |
0A |
U39 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
0B |
U37 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
1A |
U35 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
1B |
U33 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
2A |
U31 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
2B |
U29 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
3A |
U27 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U22 |
4A |
U25 |
Oracle Exadata Storage Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
5A |
U23 |
Oracle Exadata Storage Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U22 |
13A |
U18 |
Oracle Exadata Storage Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
14A |
U16 |
Oracle Exadata Storage Server |
PCIe 2、P2 |
2 mのQDR InfiniBandケーブル |
|
U22 |
14B |
U14 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
0A |
U39 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
0B |
U37 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
1A |
U35 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
1B |
U33 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
2A |
U31 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
2B |
U29 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
3A |
U27 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
4A |
U25 |
Oracle Exadata Storage Server |
PCIe 2、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
5A |
U23 |
Oracle Exadata Storage Server |
PCIe 2、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Oracle Exadata Storage Server |
PCIe 2、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
Oracle Exadata Storage Server |
PCIe 2、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2 mのQDR InfiniBandケーブル |
|
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2 mのQDR InfiniBandケーブル |
|
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2 mのQDR InfiniBandケーブル |
|
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2 mのQDR InfiniBandケーブル |
|
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2 mのQDR InfiniBandケーブル |
|
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2 mのQDR InfiniBandケーブル |
|
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2 mのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
|
U1 |
0B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
Oracle Exadata Storage拡張ラックX4-2およびX3-2ハーフ・ラック
次の表に、Oracle Exadata Storage拡張ラックX4-2ハーフ・ラックおよびOracle Exadata Storage拡張ラックX3-2ハーフ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表22-42 Oracle Exadata Storage拡張ラックX4-2およびX3-2ハーフ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U22 |
13A |
U18 |
Oracle Exadata Storage Server |
PCIe 2、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
14A |
U16 |
Oracle Exadata Storage Server |
PCIe 2、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
14B |
U14 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Oracle Exadata Storage Server |
PCIe 2、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
Oracle Exadata Storage Server |
PCIe 2、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2 mのQDR InfiniBandケーブル |
|
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2 mのQDR InfiniBandケーブル |
|
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2 mのQDR InfiniBandケーブル |
|
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2 mのQDR InfiniBandケーブル |
|
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2 mのQDR InfiniBandケーブル |
|
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2 mのQDR InfiniBandケーブル |
|
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2 mのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
|
U1 |
0B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
Oracle Exadata Storage拡張ラックX4-2およびX3-2クオータ・ラック
次の表に、Oracle Exadata Storage拡張ラックX4-2クオータ・ラックおよびOracle Exadata Storage拡張ラックX3-2クオータ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表22-43 Oracle Exadata Storage拡張ラックX4-2およびX3-2クオータ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U22 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 2、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U22 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P2 |
3 mのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Oracle Exadata Storage Server |
PCIe 2、P1 |
2 mのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Oracle Exadata Storage Server |
PCIe 3、P1 |
3 mのQDR InfiniBandケーブル |
|
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2 mのQDR InfiniBandケーブル |
|
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2 mのQDR InfiniBandケーブル |
|
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2 mのQDR InfiniBandケーブル |
|
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2 mのQDR InfiniBandケーブル |
|
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2 mのQDR InfiniBandケーブル |
|
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2 mのQDR InfiniBandケーブル |
|
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2 mのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
|
U1 |
0B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3 mのQDR InfiniBandケーブル |
親トピック: RDMAネットワーク・ファブリックのネットワーク配線表
22.6.4 Sun Fire X4270 M2 Serverを収容するOracle Exadata Storage拡張のInfiniBandネットワーク配線
Sun Fire X4270 M2サーバーを収容するOracle Exadata Storage拡張サーバーの次のInfiniBand配線情報を使用します。
Sun Fire X4270 M2 Serverを使用したExadata Storage拡張フル・ラック
表22-44に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表22-44 Sun Fire X4270 M2 Serverを使用したOracle Exadata Storage拡張フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
4A |
U27 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
5A |
U25 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
4A |
U27 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
5A |
U25 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2メートルのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
|
U1 |
0B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
Sun Fire X4270 M2 Serverを使用したExadata Storage拡張ハーフ・ラック
表22-45に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表22-45 Sun Fire X4270 M2 Serverを使用したOracle Exadata Storage拡張ハーフ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2メートルのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
|
U1 |
0B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
Sun Fire X4270 M2 Serverを使用したExadata Storage拡張クオータ・ラック
表22-46に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表22-46 Sun Fire X4270 M2 Serverを使用したOracle Exadata Storage拡張クオータ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
16A |
U8 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2メートルのQDR InfiniBandケーブル |
親トピック: RDMAネットワーク・ファブリックのネットワーク配線表
