ファン・モジュールの交換

ファン・モジュールは、保守の前にサーバーの電源を切断する必要がない交換可能なコンポーネントです。

ファン・モジュールはサーバーの前面にあります。

ノート:

システムでファン・モジュールの障害が検出されると、フロント上部ファンLEDのように、フロント・パネルとバック・パネルの障害-保守要求LEDが点灯します。

注意:

Oracle Server X10のファン・モジュールを取り外して交換する場合は、システムの適切な冷却を維持するために、手順全体を60秒以内に完了する必要があります。一度に1つのファン・モジュールのみを取り外して交換します。交換手順を開始する前に、交換用のファン・モジュールを入手し、取り付けの準備ができていることを確認します。

各ファン・モジュールにはファンが1つあり、ファンごとにファン・モーターが2つあります。 2つのファン・モーターは、ファン・モジュールがOracle ILOMに2つのタコ・メーター信号を報告できるように、個別のタコ・メーター信号を提供します。ファン・モジュール内で1つのファン・モーターだけに障害が発生した場合でも、Oracle ILOMサービス・プロセッサは、ファン・モジュールを取り外している間に2つのファン・モーターが回転できなかったことを検出します。ファン・モジュールを取り外してから60秒以内に交換しない場合、Oracle ILOMはシステムの熱による損傷を防ぐために、保護アクションを実行してシステムをシャットダウンします。

カバーが60秒以内に取り付けられていない場合、過熱によりシステムがシャットダウンしたり、PCIeカードが過熱して損傷する可能性があります。

ファン・モジュールを取り外す

ファン・モジュールを交換するために、サーバーの電源を切断する必要はありません。

サーバーをメンテナンス位置に引き出します。

「サーバーをメンテナンス位置に引き出す」を参照してください。
ファン・モジュールにアクセスするには、サーバーの上部カバーを取り外します。

「サーバーの上部カバーを取り外す」を参照してください。
障害のあるファン・モジュールを特定します。

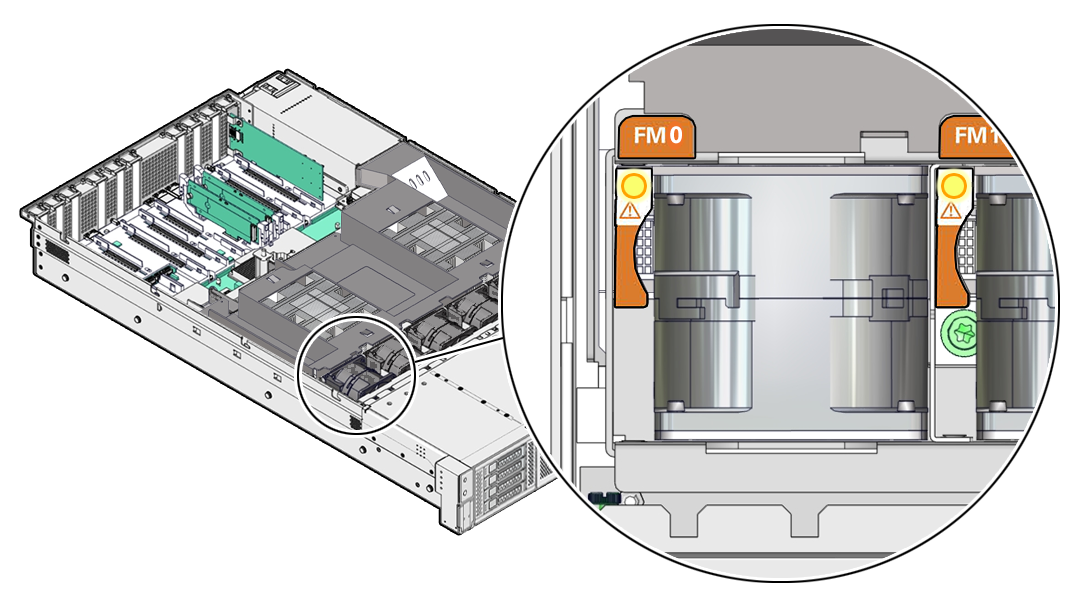

各ファン・モジュールには、モジュールの横にファン保守要求ステータス・インジケータ(LED)が1個あります。 LEDがオレンジ色の場合、ファンに障害が発生しています。ファン・ステータスLEDのロケーションを次の図に示します。

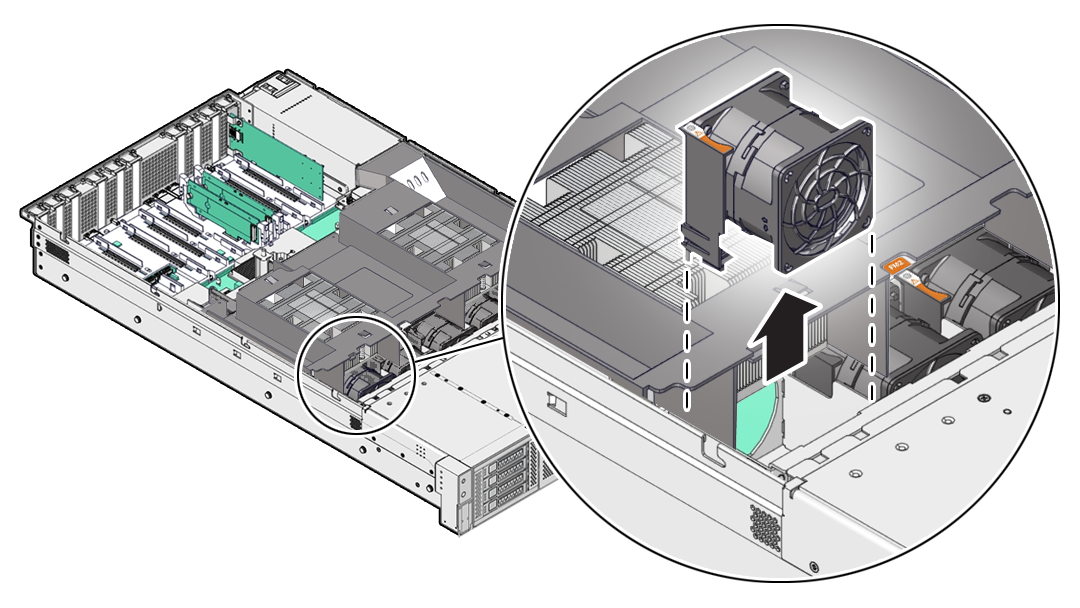

人差し指とサムを使用して、ファン・モジュールをまっすぐに持ち上げてシャーシから取り出し、静電気防止用マットの上に置きます。

ファン・モジュールを取り付ける

交換用のファン・モジュールをパッケージから取り出して、静電気防止用マットの上に置きます。

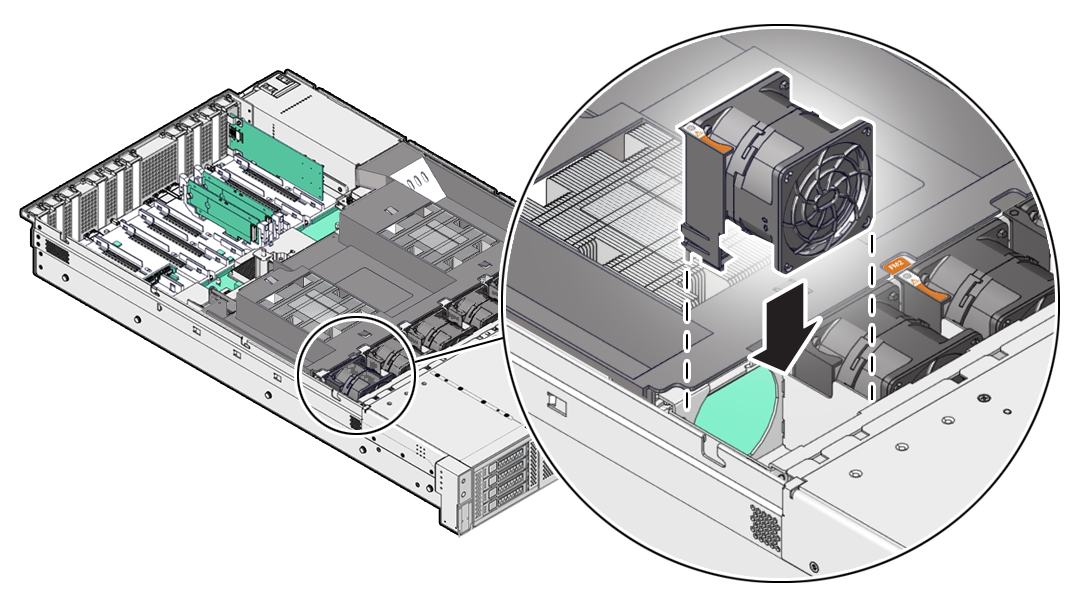

サーバーの上部カバーを取り外した状態で、交換用のファン・モジュールをサーバーに取り付けます。

ファン・モジュールは、正しい向きで取り付けられていることを確認するために、鍵がかけられています。
ファン・モジュールを押し下げて、ファン・モジュールを完全に固定します。
交換したファン・モジュールのファン・モジュール・ステータス・インジケータ(LED)が点灯していないことを確認します。
サーバーの上部カバーを取り付けます。

「サーバーの上部カバーを取り付ける」を参照してください。
サーバーの前面の上部にあるファン障害LEDとサーバーの前面および背面の障害保守要求LEDが点灯していないことを確認します。
サーバーを稼働状態に戻します。

「サーバーを操作に戻す」を参照してください。
