割り当てられたスペースにラックを取り付ける

システムの開梱

開封場所は、サイト計画プロセス中に決定する必要があります。

発送用の段ボールからラックを開封する前に、段ボール上のラベルに記載されている指示を確認してください。ラックを開梱した後は、ローカルの法律とガイドラインに従って、梱包を適切にリサイクルします。

注意:

梱包材および発送用パレットからラックを慎重に開梱します。ラックを揺らしたり傾けたりすると、ラックが倒れて大けがや死に至る危険性があります。このラックの開梱および設置時は、必ず専門の動きを使用してください。

ノート:

パッケージからラックを開梱した後、ラックを出荷用パレットに固定するのに使用する発送用金具を節約します。これらの発送用金具を使用して、設置場所の床にラックを永続的に固定できます。交換金具は注文できないので、取付け金具を捨てないでください。

注意:

取付け金具は、地震に備えてラックを固定したり、ラックを支えたりするためのものではありません。

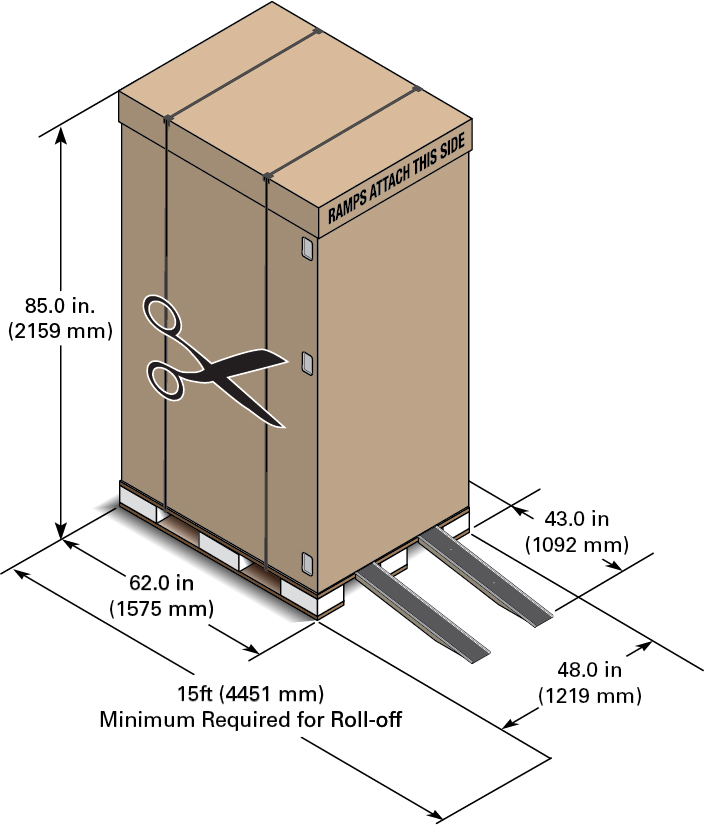

出荷用コンテナからアンパックされるPrivate Cloud Applianceを示す図。

割り当てられた領域へのシステムの移動

3人以上の作業員がラックを押して誘導することをお薦めします: 手前に1人と後ろに2人でラックを誘導して、移動ラックの進行経路からほかの人を遠ざけることができます。構成されたラックをある場所から別の場所へ移動する場合は、0.65メートル/秒(2.13フィート/秒)未満の速度でゆっくりと注意して移動します。

移動経路を慎重に確認してください。突然の停止や衝撃を与える可能性のある出入口やエレベータ入口などの障害を回避します。円滑な移動を可能にする傾斜台またはリフトを使用して、障害を回避します。

警告:

ラックのサイド・パネルを押してPrivate Cloud Applianceを移動しないでください。ラック側のパネルを押すと、ラックが転倒する場合があります。この行為は、重大な人的傷害または死、および機器への損傷を招くおそれがあります。

ラックのドアが閉じた状態で固定されていることを確認します。
ラックの水平調整および固定脚が上がって邪魔にならないことを確認します。
ラックの背面から設置場所にシステムを押し込みます。

ラックの前面のキャスタは固定されており、ピボットしません。背面スターを使用してユニットを固定します。システムを背後から慎重に押して、安全にエンキューできます。

注意:

ラックが転倒する可能性があるため、Private Cloud Applianceをティップまたは固定しないでください。
ラックが設置場所にあるときは、移動中に離れたり切断されたりしたコンポーネントまたは接続がないかを検証します。必要に応じて、コンポーネントとケーブルを再アタッチしてください。

アプライアンスの安定化

ラックの高さ調整脚を伸ばしてラックを固定し、オプションで出荷用留め具を使用してラックを床に永続的に固定します。

フロア・カットアウト(オプション)

データまたは配電盤(PDU)の電源コードをラックの底面を通して配線する場合は、設置場所の床の穴を切り取る必要があります。ラックの後部、2つの後部キャスタの間かつRETMA (Radio Electronics Television Manufacturers Association)レールの後ろ側の下に四角い穴を開けます。

注意:

ラックのキャスタまたは水平調整脚の取付け金具の位置に、穴を開けないでください。

出荷用留め具の取り付け(オプション)

発送用金具を使用して設置フロアにラックを固定するには、床の適切な穴をドリルして発送用金具をラックに再度アタッチし、ラックを取付け穴の上に位置決めして、特定の環境に適したボルトおよびワッシャに発送用金具をアタッチする必要があります。 Oracleでは、出荷用ブラケットの取り付けボルトとワッシャは提供されません。これは、床ごとに異なるボルト・タイプと強度が必要なためです。

注意:

取付け金具は、地震に備えてラックを固定したり、ラックを支えたりするためのものではありません。

平準化フィートのデプロイ

ラックには4本の高さ調整脚があり、キャスタと負荷を分散させるために下げられます。これによりラックのフットプリントが増加し、安定性が向上し、ラックの移動を防止できます。ラックが固定されている場合は、ラックが床に完全に固定されている場合でも、高さ調整脚を設置する必要があります。水平調整脚を調整するには、次のようにします。

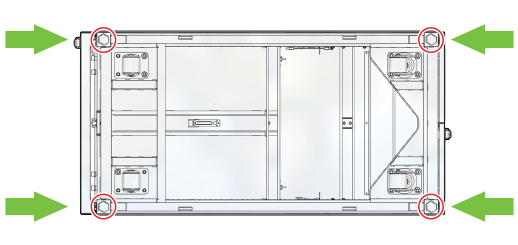

ラックの一番下の四隅にある水平調整脚の場所を確認します。

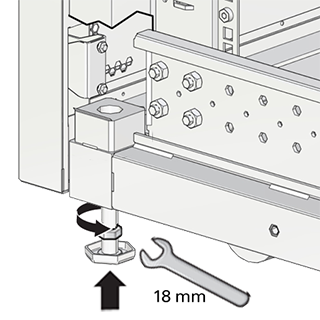

6mmの六角棒レンチを使用して、高さ調整脚を床まで低くします。
18mmの開いたレンチを使用して、4本の高さ調整脚をロックします。

注意:

ラックを再設置などの別のロケーションに移動する必要がある場合、ラックを移動する前に、高さ調整脚が再設置されていることを確認してください。そうしないと、高さ調整脚が曲がるか、ラックがひっくり返る可能性があります。

接地ケーブルのアタッチ

オプションで、シャーシ・アース接地ケーブルをシステムにアタッチして、アースを追加します。接地点の追加により、漏電電流を効率的に分散できます。詳細は、「Oracle Private Cloud Applianceインストレーション・ガイド」を参照してください。

ノート:

接地ケーブルはPrivate Cloud Applianceには付属していません。

この設置に直接の金属間接触が行われていることを確認します。必要に応じて、ペイントまたはコーティングを外します。

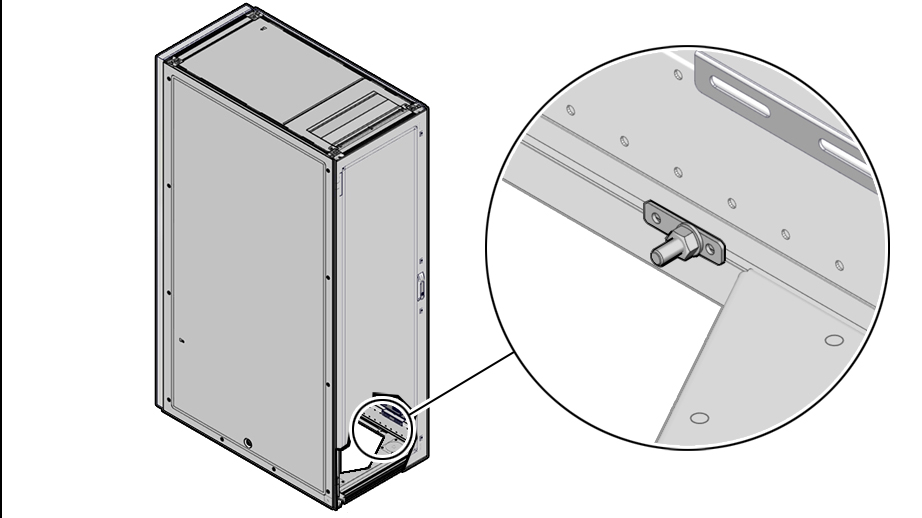

システムのフレームの背面の下部にあるアタッチメント点の1つに接地ケーブルをアタッチします。

アタッチメント点は、右側のシステム・キャビネットの背面内部にある調整可能なボルトです。
