2.3.2 ホストCPI-Cに対するATMIクライアント非同期リクエスト/レスポンス

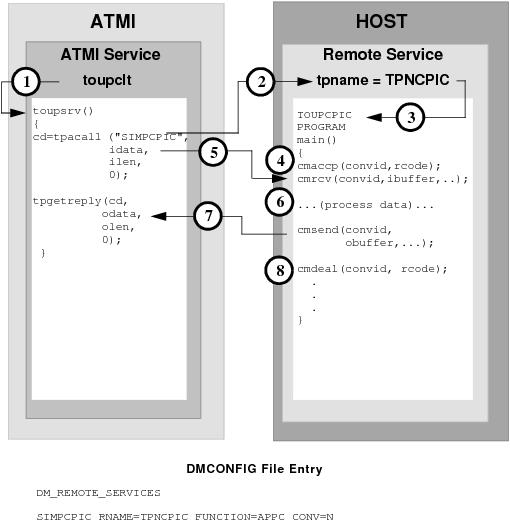

図2-22 DMCONFIGファイルのエントリ

1. ATMIクライアントによりtoupsrvサービスが呼び出されます。
2. toupsrvサービスにより、DMCONFIGファイルのDM_REMOTE_SERVICESセクションで公開されているSIMPCPICに対して、tpacallが発行されます。
3. tpname TPNCPICのリモート・サービスにより、TOUPCPICプログラムが起動します。
4. サーバーは、cmaccp呼出しによる対話を受け入れます。リクエストのconvidで戻される対話IDが、この対話のその他すべてのリクエストに使用されます。
5. cmrcvリクエストによりidataバッファ・コンテンツが受信され、処理に渡されます。
6. TOUPCPICプログラムにより、データが処理されます。
7. cmsendコマンドでは、obufferコンテンツをクライアントのtpgetreply odataバッファに戻します。このリクエストでは、データは即時にtpgetreply odataバッファに送信されない場合があります。
8. cmdealはデータをクライアントにフラッシュし、対話が完了したことを示します。
