2.2.11 トランザクションCICS/ESA DTPからATMI対話型サーバー、ホスト・クライアントによる制御の放棄

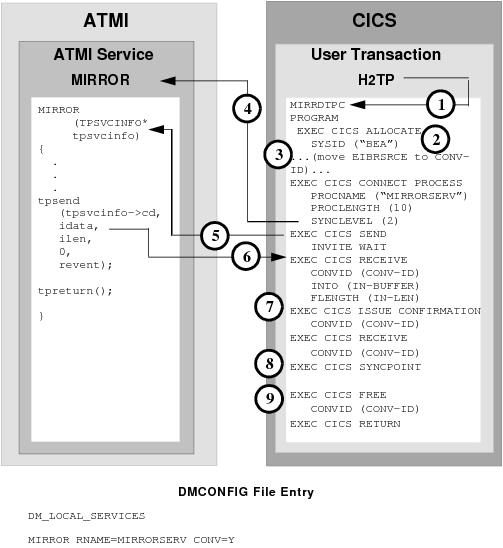

図2-20 DMCONFIGファイルのエントリ


DMCONFIGファイルのエントリ

  1. ユーザーが入力したH2TPにより、MIRRDTPCプログラムが起動します。
  2. EXEC CICS ALLOCATEにより、リモートのTuxedoドメインに対するセッションが取得されます。
  3. EIBRSRCEに戻された対話IDをプログラム変数に保存します。この値は、CICS/ESA APPC verbの特定の対話の識別に使用されます。
  4. EXEC CICS CONNECT PROCESSコマンドにより、MIRRDTPSにマップされている公開済のサービスが開始されます。SYNCLEVEL(2)パラメータは、CICS/ESAトランザクションにATMIサービスが含まれていることを示します。
  5. EXEC CICS SEND INVITE WAITコマンドにより、クライアントはTuxedoサーバーへの制御をただちに放棄します。これは、TPSVCINFOのサービスに対してTPSENDONLYとして通信されます。このリクエストでサーバーにデータは送信されません。
  6. EXEC CICS RECEIVEコマンドにより、tpsend idataバッファ・コンテンツをIN-BUFFERに受信します。EXEC CICS RECEIVEコマンドは、対話が終了する必要があることを示す確認リクエストを受け取ります。
  7. EXEC CICS ISSUE CONFIRMATION verbは、確認リクエストに対して応答します。
  8. EXEC CICS SYNCPOINTは、対話を終了する明示的なコミット・リクエストであり、トランザクションのすべてのリソースが更新されます。
  9. EXEC CICS FREE verbは、未処理の対話を明示的に解放します。
