B.3 外部空間データのレンダリング

マップ・ビジュアライゼーション・コンポーネントに付属しているサンプル外部空間データをレンダリングできるようにするには、このデータを指すデータ・ソースを作成します。

例B-2は、動的カスタム・ジオメトリ・テーマを含むXMLリクエストです。

例B-2 外部空間データをレンダリングするマップ・リクエスト

<?xml version="1.0" standalone="yes"?>
<map_request
 title="Custom Geometry Theme"
 datasource="mvdemo"
 width="500"
 height="400"
 bgcolor="#a6caf0"
 antialiase="true"
 format="PNG_STREAM"
>
 <center size="40">
   <geoFeature>
     <geometricProperty typeName="center">
       <Point>
         <coordinates>-90,32</coordinates>
       </Point>
     </geometricProperty>
   </geoFeature>
 </center>

 <themes>
   <theme name="custom_theme" >
      <custom_geom_theme
        provider_id="xmlProvider"
        srid="8307"
        render_style="M.CIRCLE"
        label_column="city"
        label_style="T.CITY NAME"
        datasource="mvdemo">
      <parameters>
       <parameter name="filename" value="/lbs/demo/spatialprovider/us_bigcities.xml"/>
      </parameters>
     </custom_geom_theme>
   </theme>
 </themes>
</map_request>

例B-2で、<parameter>要素内のファイル名は/lbs/demo/spatialprovider/us_bigcities.xmlを指しています。このファイル・パスにマップ・ビジュアライゼーション・コンポーネントからアクセスできない場合、このマップ・リクエストはログ・ファイルに次のようなエラー・メッセージを生成します。

07/09/28 10:26:47 ParseData: Can not access file: /lbs/demo/spatialprovider/us_bigcities.xml
07/09/28 10:26:47 ParseData: File to be parsed: /temp/data\us_bigcities.xml
07/09/28 10:26:47 ParseData: File can not be accessed on provider data directory. Copy files there.

マップ・ビジュアライゼーション・コンポーネントがファイルを検索する際、まず、元のテーマ定義パラメータを使用してファイルへのアクセスを試行し、これに失敗した場合、次に、マップ・ビジュアライゼーション・コンポーネント構成ファイルに定義されているデータ・ディクショナリを試します(前述の例のエラー・メッセージ内の/temp/data)。そのため、元のテーマ定義データのパスがマップ・ビジュアライゼーション・コンポーネントからアクセス不可能である場合、データファイルを構成ファイルに定義されているディレクトリにコピーしてから、マップ・リクエストを発行してください。

マップ・ビジュアライゼーション・コンポーネントによってデータ・ファイルが検出された場合、例B-2のマップ・リクエストにより、図B-1内のものと類似した画像が生成されます。

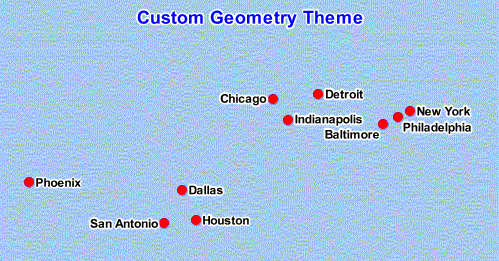

図B-1 カスタム・ジオメトリ・テーマおよび外部空間データを使用したマップ画像

図B-1「カスタム・ジオメトリ・テーマおよび外部空間データを使用したマップ画像」の説明
