5.4.2 電源コードの接続

次の手順は、Oracle Exadataラックの電源コードの接続方法を示しています。

  1. キャビネットの後部ドアを開けます。

  2. 正しい電源コネクタが用意されていることを確認します。

  3. 電源コード・ケーブル・タイをほどきます。タイは発送にのみ使用され、今後は必要ありません。

  4. 図5-1に示されているように、電源コードを施設のソケットに配線します。

  5. 図5-1に示されているように、電源コードをまとめて固定します。

  6. PDU電源コード・コネクタを施設のソケットに接続します。電力ケーブルを接続する前に、ブレーカ・スイッチがOFFになっていることを確認します。

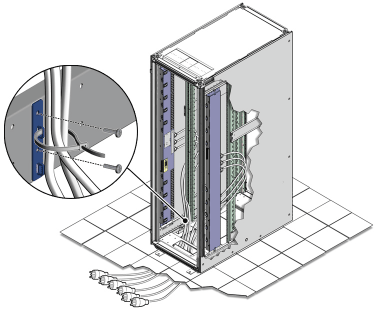

図5-1 電源コード配線の例

図5-1の説明が続きます
「図5-1 電源コード配線の例」の説明
