2.18.9 Sun Fire X4170 M2 Oracle Database Serverのイメージ
次の図に、Sun Fire X4170 M2 Oracle Database Serverの前面図を示します。

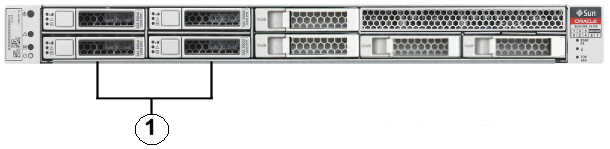

図2-19 Sun Fire X4170 M2 Oracle Database Serverの前面図
「図2-19 Sun Fire X4170 M2 Oracle Database Serverの前面図」の説明
-
ハード・ディスク・ドライブ。上位ドライブは、左から右にHDD1、およびHDD3です。下位ドライブは、左から右にHDD0、およびHDD2です。
次の図に、Sun Fire X4170 M2 Oracle Database Serverの背面図を示します。

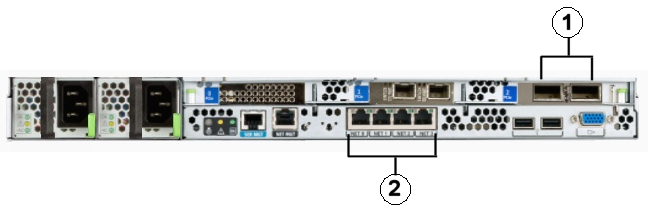

図2-20 Sun Fire X4170 M2 Oracle Database Serverの背面図
「図2-20 Sun Fire X4170 M2 Oracle Database Serverの背面図」の説明
-
InfiniBandホスト・チャネル・アダプタ
-
ギガビット・イーサネット・ポート
