2.18.10 Sun Fire X4170 Oracle Database Serverのイメージ

次の図に、Sun Fire X4170 Oracle Database Serverの前面図を示します。

図2-21 Sun Fire X4170 Oracle Database Serverの前面図

「図2-21 Sun Fire X4170 Oracle Database Serverの前面図」の説明

1. ハード・ディスク・ドライブ。上位ドライブは、左から右にHDD1、およびHDD3です。下位ドライブは、左から右にHDD0、およびHDD2です。

次の図に、Sun Fire X4170 Oracle Database Serverの背面図を示します。

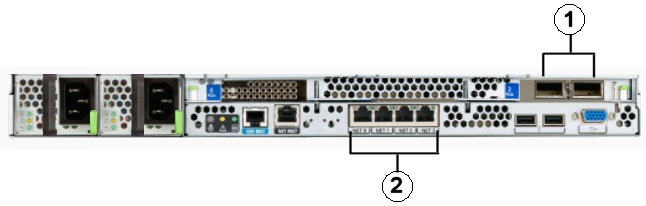

図2-22 Sun Fire X4170 Oracle Database Serverの背面図

「図2-22 Sun Fire X4170 Oracle Database Serverの背面図」の説明

1. RDMAネットワーク・ファブリック・ホスト・チャネル・アダプタ

2. ギガビット・イーサネット・ポート
