5.7 X8Mラックの7ラック配線

この項では、7つのX8Mラック(すべてRoCEネットワーク・ファブリックを使用する)を接続するための配線表を示します。

ノート:

複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されました。

  • スパイン・スイッチ(SSとも呼ばれます)は、すべてのラックのU1にあります。

  • リーフ・スイッチは、下位リーフ(LL)と上位リーフ(UL)と呼ばれます。

  • リーフ・スイッチは次の場所にあります。

    • Oracle Exadata X8M-2またはStorage Expansion Rack X8M-2のラック・ユニット20 (U20)および22 (U22)

    • Oracle Exadata X8M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)

  • 次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。

  • 5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。

  • 3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX8M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。したがって、次の表では、リーフ・スイッチのポート番号30への接続は、かわりに同じリーフ・スイッチのポート番号34に接続する必要があります。たとえば、R1-UL-P30はR1-UL-P34に変更し、R1-LL-P30はR1-LL-P34に変更する必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX8M-8システムにのみ適用されます。

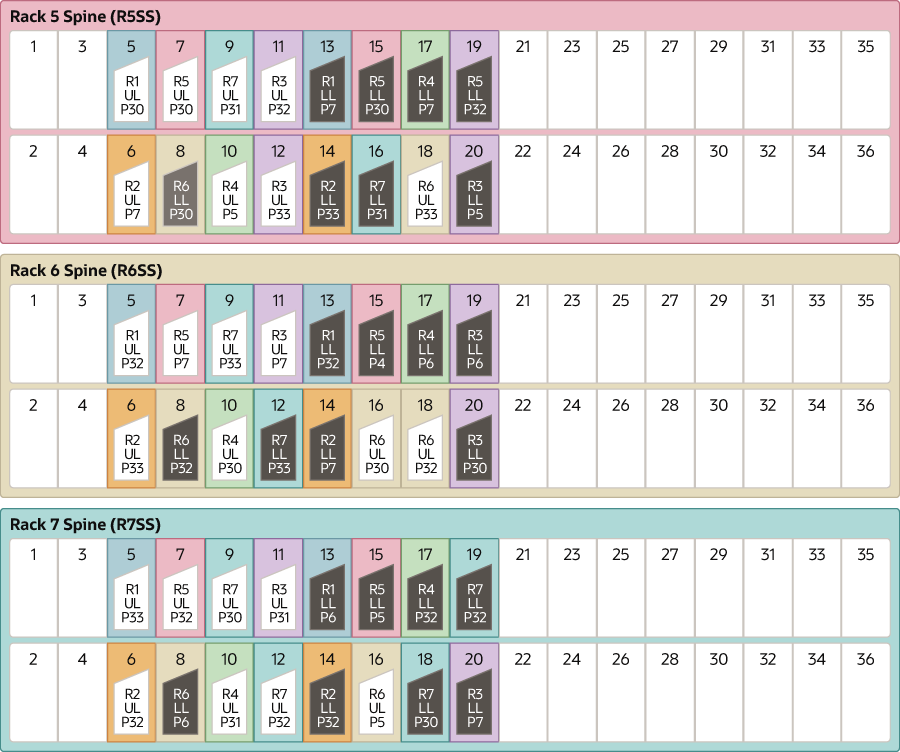

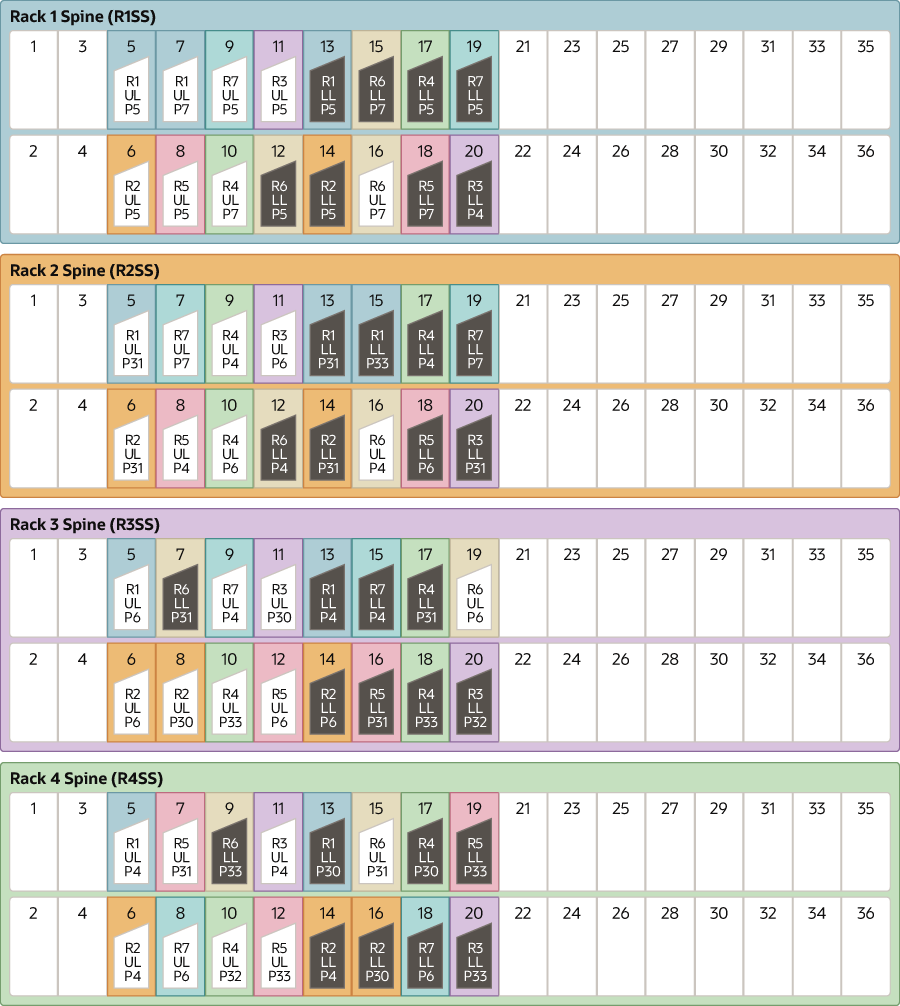

次の図は、7つのラックを配線する場合の7つのスパイン・スイッチのケーブル接続を示しています。





次の表で、7つのラックを配線する場合の、最初のスパイン・スイッチ(R1-SS)のケーブル接続を説明します。

表5-21 7ラック・システムの最初のラックのリーフ・スイッチ接続

リーフ・スイッチ 接続 ケーブル長

ラック1内のR1 UL

R1-UL-P5からR1-SS-P5

R1-UL-P7からR1-SS-P7

3メートル

R1 ULからラック2

R1-UL-P31からR2-SS-P5

5メートル

R1 ULからラック3

R1-UL-P6からR3-SS-P5

5メートル

R1 ULからラック4

R1-UL-P4からR4-SS-P5

10 m

R1 ULからラック5

R1-UL-P30からR5-SS-P5

10 m

R1 ULからラック6

R1-UL-P32からR6-SS-P5

10 m

R1 ULからラック7

R1-UL-P33からR7-SS-P5

10 m

ラック1内のR1 LL

R1-LL-P5からR1-SS-P13

3メートル

R1 LLからラック2

R1-LL-P31からR2-SS-P13

R1-LL-P33からR2-SS-P15

5メートル

R1 LLからラック3

R1-LL-P4からR3-SS-P13

5メートル

R1 LLからラック4

R1-LL-P30からR4-SS-P13

10 m

R1 LLからラック5

R1-LL-P7からR5-SS-P13

10 m

R1 LLからラック6

R1-LL-P32からR6-SS-P13

10 m

R1 LLからラック7

R1-LL-P6からR7-SS-P13

10 m

次の表で、7つのフル・ラックを配線する場合の、2番目のスパイン・スイッチ(R2-SS)のケーブル接続を説明します。

表5-22 7ラック・システムの2番目のラックのリーフ・スイッチ接続

リーフ・スイッチ 接続 ケーブル長

R2 ULからラック1

R2-UL-P5からR1-SS-P6

5メートル

ラック2内のR2 UL

R2-UL-P31からR2-SS-P6

3メートル

R2 ULからラック3

R2-UL-P6からR3-SS-P6

R2-UL-P30からR3-SS-P8

5メートル

R2 ULからラック4

R2-UL-P4からR4-SS-P6

5メートル

R2 ULからラック5

R2-UL-P7からR5-SS-P6

10 m

R2 ULからラック6

R2-UL-P33からR6-SS-P6

10 m

R2 ULからラック7

R2-UL-P32からR7-SS-P6

10 m

R2 LLからラック1

R2-LL-P5からR1-SS-P14

5メートル

ラック2内のR2 LL

R2-LL-P31からR2-SS-P14

3メートル

R2 LLからラック3

R2-LL-P6からR3-SS-P14

5メートル

R2 LLからラック4

R2-LL-P4からR4-SS-P14

R2-LL-P30からR4-SS-P16

5メートル

R2 LLからラック5

R2-LL-P33からR5-SS-P14

10 m

R2 LLからラック6

R2-LL-P7からR6-SS-P14

10 m

R2 LLからラック7

R2-LL-P32からR7-SS-P14

10 m

次の表で、7つのフル・ラックを配線する場合の、3番目のスパイン・スイッチ(R3-SS)のケーブル接続を説明します。

表5-23 7ラック・システムの3番目のラックのリーフ・スイッチ接続

リーフ・スイッチ 接続 ケーブル長

R3 ULからラック1

R3-UL-P5からR1-SS-P11

5メートル

R3 ULからラック2

R3-UL-P6からR2-SS-P11

5メートル

ラック3内のR3 UL

R3-UL-P30からR3-SS-P11

3メートル

R3 ULからラック4

R3-UL-P4からR4-SS-P11

5メートル

R3 ULからラック5

R3-UL-P32からR5-SS-P11

R3-UL-P33からR5-SS-P12

5メートル

R3 ULからラック6

R3-UL-P7からR6-SS-P11

10 m

R3 ULからラック7

R3-UL-P31からR7-SS-P11

10 m

R3 LLからラック1

R3-LL-P4からR1-SS-P20

5メートル

R3 LLからラック2

R3-LL-P31からR2-SS-P20

5メートル

ラック3内のR3 LL

R3-LL-P32からR3-SS-P20

3メートル

R3 LLからラック4

R3-LL-P33からR4-SS-P20

5メートル

R3 LLからラック5

R3-LL-P5からR5-SS-P20

5メートル

R3 LLからラック6

R3-LL-P6からR6-SS-P19

R3-LL-P30からR6-SS-P20

10 m

R3 LLからラック7

R3-LL-P7からR7-SS-P20

10 m

次の表で、7つのフル・ラックを配線する場合の、4番目のスパイン・スイッチ(R4-SS)のケーブル接続を説明します。

表5-24 7ラック・システムの4番目のラックのリーフ・スイッチ接続

リーフ・スイッチ 接続 ケーブル長

R4 ULからラック1

R4-UL-P7からR1-SS-P10

10 m

R4 ULからラック2

R4-UL-P4からR2-SS-P9

R4-UL-P6からR2-SS-P10

5メートル

R4 ULからラック3

R4-UL-P33からR3-SS-P10

5メートル

ラック4内のR4 UL

R4-UL-P32からR4-SS-P10

3メートル

R4 ULからラック5

R4-UL-P5からR5-SS-P10

5メートル

R4 ULからラック6

R4-UL-P30からR6-SS-P10

5メートル

R4 ULからラック7

R4-UL-P31からR7-SS-P10

10 m

R4 LLからラック1

R4-LL-P5からR1-SS-P17

10 m

R4 LLからラック2

R4-LL-P4からR2-SS-P17

5メートル

R4 LLからラック3

R4-LL-P31からR3-SS-P17

R4-LL-P33からR3-SS-P18

5メートル

ラック4内のR4 LL

R4-LL-P30からR4-SS-P17

3メートル

R4 LLからラック5

R4-LL-P7からR5-SS-P17

5メートル

R4 LLからラック6

R4-LL-P6からR6-SS-P17

5メートル

R4 LLからラック7

R4-LL-P32からR7-SS-P17

10 m

次の表で、7つのフル・ラックを配線する場合の、5番目のスパイン・スイッチ(R5-SS)のケーブル接続を説明します。

表5-25 7ラック・システムの5番目のラックのリーフ・スイッチ接続

リーフ・スイッチ 接続 ケーブル長

R5 ULからラック1

R5-UL-P5からR1-SS-P8

10 m

R5 ULからラック2

R5-UL-P4からR2-SS-P8

10 m

R5 ULからラック3

R5-UL-P6からR3-SS-P12

5メートル

R5 ULからラック4

R5-UL-P31からR4-SS-P7

R5-UL-P33からR4-SS-P12

5メートル

ラック5内のR5 UL

R5-UL-P30からR5-SS-P7

3メートル

R5 ULからラック6

R5-UL-P7からR6-SS-P7

5メートル

R5 ULからラック7

R5-UL-P32からR7-SS-P7

5メートル

R5 LLからラック1

R5-LL-P7からR1-SS-P18

10 m

R5 LLからラック2

R5-LL-P6からR2-SS-P18

10 m

R5 LLからラック3

R5-LL-P31からR3-SS-P16

5メートル

R5 LLからラック4

R5-LL-P33からR4-SS-P19

5メートル

ラック5内のR5 LL

R5-LL-P30からR5-SS-P15

R5-LL-P32からR5-SS-P19

3メートル

R5 LLからラック6

R5-LL-P4からR6-SS-P15

5メートル

R5 LLからラック7

R5-LL-P5からR7-SS-P15

5メートル

次の表で、7つのフル・ラックを配線する場合の、6番目のスパイン・スイッチ(R6-SS)のケーブル接続を説明します。

表5-26 7ラック・システムの6番目のラックのリーフ・スイッチ接続

リーフ・スイッチ 接続 ケーブル長

R6 ULからラック1

R6-UL-P7からR1-SS-P16

10 m

R6 ULからラック2

R6-UL-P4からR2-SS-P16

10 m

R6 ULからラック3

R6-UL-P6からR3-SS-P19

10 m

R6 ULからラック4

R6-UL-P31からR4-SS-P15

5メートル

R6 ULからラック5

R6-UL-P33からR5-SS-P18

5メートル

ラック6内のR6 UL

R6-UL-P30からR6-SS-P16

R6-UL-P32からR6-SS-P18

3メートル

R6 ULからラック7

R6-UL-P5からR7-SS-P16

5メートル

R6 LLからラック1

R6-LL-P5からR1-SS-P12

R6-LL-P7からR1-SS-P15

10 m

R6 LLからラック2

R6-LL-P4からR2-SS-P12

10 m

R6 LLからラック3

R6-LL-P31からR3-SS-P7

10 m

R6 LLからラック4

R6-LL-P33からR4-SS-P9

5メートル

R6 LLからラック5

R6-LL-P30からR5-SS-P8

5メートル

ラック6内のR6 LL

R6-LL-P32からR6-SS-P8

3メートル

R6 LLからラック7

R6-LL-P6からR7-SS-P8

5メートル

次の表で、7つのフル・ラックを配線する場合の、7番目のスパイン・スイッチ(R7-SS)のケーブル接続を説明します。

表5-27 7ラック・システムの7番目のラックのリーフ・スイッチ接続

リーフ・スイッチ 接続 ケーブル長

R7 ULからラック1

R7-UL-P5からR1-SS-P9

10 m

R7 ULからラック2

R7-UL-P7からR2-SS-P7

10 m

R7 ULからラック3

R7-UL-P4からR3-SS-P9

10 m

R7 ULからラック4

R7-UL-P6からR4-SS-P8

10 m

R7 ULからラック5

R7-UL-P31からR5-SS-P9

5メートル

R7 ULからラック6

R7-UL-P33からR6-SS-P9

5メートル

ラック7内のR7 UL

R7-UL-P30からR7-SS-P9

R7-UL-P32からR7-SS-P12

3メートル

R7 LLからラック1

R7-LL-P5からR1-SS-P19

10 m

R7 LLからラック2

R7-LL-P7からR2-SS-P19

10 m

R7 LLからラック3

R7-LL-P4からR3-SS-P15

10 m

R7 LLからラック4

R7-LL-P6からR4-SS-P18

10 m

R7 LLからラック5

R7-LL-P31からR5-SS-P16

5メートル

R7 LLからラック6

R7-LL-P33からR6-SS-P12

5メートル

ラック7内のR7 LL

R7-LL-P30からR7-SS-P18

R7-LL-P32からR7-SS-P19

3メートル
