20 Recovery Appliance X4のラック内配線表
この付録では、Recovery Appliance X4のフル・ラックおよび最小構成の各種コンポーネントの場所を示します。また、ラック内のコンポーネント間の配線接続も示します。
この付録の内容は次のとおりです。
リカバリ・アプライアンスで使用されるケーブルは、次のように色分けされています。
-
黒: InfiniBandケーブルまたはAC電源ジャンパ・ケーブル
-
青: ギガビット・イーサネット・ケーブル
-
赤: Integrated Lights Out Manager (ILOM)ケーブル

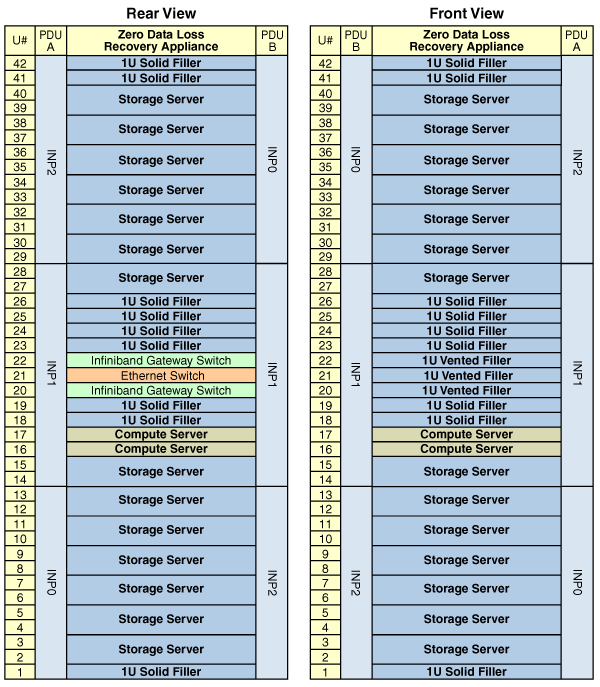

Recovery Appliance X4ラックのレイアウト
Oracle Integrated Lights Out Managerのケーブル接続
表20-1に、Recovery Appliance X4のフル・ラックのサーバーからOracle ILOMスイッチへのケーブル接続を示します。ポート番号はストレージ・サーバーが少ない場合のラックと同じです。各サーバーのILOMポートは、NET MGTというラベルが付けられ、ラック・ユニット21のギガビット・イーサネット・スイッチに接続されます。
ILOMケーブルは赤色です。
表20-1 Recovery Appliance X4のフル・ラックのILOM配線
接続元のラック・ユニット(1) | コンポーネント | 接続先イーサネット・ポート |
---|---|---|
U39 |
ストレージ・サーバー |
2 |
U37 |
ストレージ・サーバー |
4 |
U35 |
ストレージ・サーバー |
6 |
U33 |
ストレージ・サーバー |
8 |
U31 |
ストレージ・サーバー |
10 |
U29 |
ストレージ・サーバー |
12 |
U27 |
ストレージ・サーバー |
14 |
U17 |
計算サーバー |
28 |
U16 |
計算サーバー |
30 |
U14 |
ストレージ・サーバー |
32 |
U12 |
ストレージ・サーバー |
34 |
U10 |
ストレージ・サーバー |
36 |
U8 |
ストレージ・サーバー |
38 |
U6 |
ストレージ・サーバー |
40 |
U4 |
ストレージ・サーバー |
42 |
U2 |
ストレージ・サーバー |
44 |
脚注1 Unはラックのユニットの場所です。nは数値です。
管理ギガビット・イーサネットのケーブル接続
表20-2に、Recovery Appliance X4のフル・ラックのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。ポート番号はストレージ・サーバーが少ない場合のラックと同じです。イーサネット・スイッチはラック・ユニット21にあります。イーサネット・ケーブルは青色です。
表20-2 Recovery Appliance X4のフル・ラックのギガビット・イーサネット配線
接続元のラック・ユニット(2) | コンポーネント | 接続先イーサネット・ポート |
---|---|---|
U39 |
ストレージ・サーバー |
1 |
U37 |
ストレージ・サーバー |
3 |
U35 |
ストレージ・サーバー |
5 |
U33 |
ストレージ・サーバー |
7 |
U31 |
ストレージ・サーバー |
9 |
U29 |
ストレージ・サーバー |
11 |
U27 |
ストレージ・サーバー |
13 |
U22 |
InfiniBandリーフ・スイッチ |
45 |
U20 |
InfiniBandリーフ・スイッチ |
46 |
U17 |
計算サーバー |
27 |
U16 |
計算サーバー |
29 |
U14 |
ストレージ・サーバー |
31 |
U12 |
ストレージ・サーバー |
33 |
U10 |
ストレージ・サーバー |
35 |
U8 |
ストレージ・サーバー |
37 |
U6 |
ストレージ・サーバー |
39 |
U4 |
ストレージ・サーバー |
41 |
U2 |
ストレージ・サーバー |
43 |
脚注2 Unはラックのユニットの場所です。nは数値です。
単相配電ユニットのケーブル接続
表20-3に、Recovery Appliance X4のフル・ラックの配電ユニット(PDU)からラック・ユニットへのケーブル接続を示します。接続先およびケーブル長はストレージ・サーバーが少ない場合のラックと同じです。ケーブルは、左側のPDU-Aが接続先であり、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。
表20-3 Recovery Appliance X4のフル・ラックの単相PDU配線
ラック・ユニット(3) | PDU-A | PDU-B | ケーブル長 |
---|---|---|---|
U39 |
G5-6 |
G0-0 |
2メートル |
U37 |
G5-3 |
G0-3 |
2メートル |
U35 |
G5-0 |
G0-6 |
2メートル |
U33 |
G4-6 |
G1-0 |
2メートル |
U31 |
G4-4 |
G1-2 |
2メートル |
U29 |
G4-2 |
G1-4 |
2メートル |
U27 |
G3-6 |
G2-0 |
2メートル |
U22 |
G3-1 |
G2-5 |
2メートル |
U21 |
G3-0 |
G2-6 |
2メートル |
U20 |
G2-4 |
G3-2 |
2メートル |
U17 |
G2-1 |
G3-5 |
2メートル |
U16 |
G1-6 |
G4-0 |
2メートル |
U14 |
G2-0 |
G3-6 |
2メートル |
U12 |
G1-4 |
G4-2 |
2メートル |
U10 |
G1-2 |
G4-4 |
2メートル |
U8 |
G1-0 |
G4-6 |
2メートル |
U6 |
G0-6 |
G5-0 |
2メートル |
U4 |
G0-4 |
G5-2 |
2メートル |
U2 |
G0-2 |
G5-4 |
2メートル |
脚注3 Unはラックのユニットの場所です。nは数値です。
3相配電ユニットのケーブル接続
表20-4に、Recovery Appliance X4のフル・ラックの配電ユニット(PDU)からラック・ユニットへのケーブル接続を示します。接続先およびケーブル長はストレージ・サーバーが少ない場合のラックと同じです。ケーブルは、左側のPDU-Aが接続先であり、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。
表20-4 Recovery Appliance X4のフル・ラックの3相PDU配線
ラック・ユニット(4) | PDU-A | PDU-B | ケーブル長 |
---|---|---|---|
U39 |
G5-6 |
G2-0 |
2メートル |
U37 |
G5-3 |
G2-3 |
2メートル |
U35 |
G5-0 |
G2-6 |
2メートル |
U33 |
G4-6 |
G1-0 |
2メートル |
U31 |
G4-4 |
G1-2 |
2メートル |
U29 |
G4-2 |
G1-4 |
2メートル |
U27 |
G3-6 |
G0-0 |
2メートル |
U22 |
G3-1 |
G0-5 |
2メートル |
U21 |
G3-0 |
G0-6 |
2メートル |
U20 |
G2-4 |
G5-2 |
2メートル |
U17 |
G2-1 |
G5-5 |
2メートル |
U16 |
G1-6 |
G4-0 |
2メートル |
U14 |
G2-0 |
G5-6 |
2メートル |
U12 |
G1-4 |
G4-2 |
2メートル |
U10 |
G1-2 |
G4-4 |
2メートル |
U8 |
G1-0 |
G4-6 |
2メートル |
U6 |
G0-6 |
G3-0 |
2メートル |
U4 |
G0-4 |
G3-2 |
2メートル |
U2 |
G0-2 |
G3-4 |
2メートル |
脚注4 Unはラックのユニットの場所です。nは数値です。
InfiniBandスイッチ間のケーブル接続
表20-5に、ラック・ユニット20および22にある、2つのゲートウェイ・リーフ・スイッチ間のInfiniBand接続のポートおよびケーブル長を示します。ケーブルはすべて、黒色のQuad Data Rate (QDR) InfiniBandケーブルです。
表20-5 InfiniBandスイッチ間のケーブル接続
接続元のInfiniBandスイッチU20ポート(5) | 接続先のInfiniBandスイッチU22ポート(5) | ケーブル長 |
---|---|---|
9B |
9A |
1メートル |
10B |
10A |
1メートル |
11B |
11A |
1メートル |
8A |
8A |
1メートル |
9A |
9B |
1メートル |
10A |
10B |
1メートル |
11A |
11B |
1メートル |
脚注5 Unはラックのユニットの場所です。nは数値です。
InfiniBandスイッチとサーバーのケーブル接続
表20-6に、Recovery Appliance X4のフル・ラックのゲートウェイ・リーフ・スイッチからサーバーへのInfiniBand接続の場所、ポートおよびケーブルを示します。ポート番号およびケーブル長はストレージ・サーバーが少ない場合のラックと同じです。スイッチはラック・ユニット20および22にあります。
ケーブルはすべて、黒色のQuad Data Rate (QDR) InfiniBandケーブルです。
表20-6 Recovery Appliance X4のフル・ラックのInfiniBandスイッチとサーバーの配線
接続元のInfiniBand Switchラック・ユニット(6) | ポート | 接続先のラック・ユニット | 接続先のラック・ユニット | ポート | ケーブル長 |
---|---|---|---|---|---|
U22 |
0A |
U39 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U22 |
0B |
U37 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U22 |
1A |
U35 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U22 |
1B |
U33 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U22 |
2A |
U31 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U22 |
2B |
U29 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U22 |
3B |
U27 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U22 |
13B |
U17 |
計算サーバー |
PCIe 2、P2 |
2メートル |
U22 |
14B |
U16 |
計算サーバー |
PCIe 2、P2 |
2メートル |
U22 |
14A |
U14 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U22 |
15A |
U12 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U22 |
15B |
U10 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U22 |
16A |
U8 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U22 |
16B |
U6 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U22 |
17A |
U4 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U22 |
17B |
U2 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U20 |
0A |
U39 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U20 |
0B |
U37 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U20 |
1A |
U35 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U20 |
1B |
U33 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U20 |
2A |
U31 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U20 |
2B |
U29 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U20 |
3B |
U27 |
ストレージ・サーバー |
PCIe 3、P2 |
3メートル |
U20 |
13B |
U17 |
計算サーバー |
PCIe 2、P1 |
2メートル |
U20 |
14B |
U16 |
計算サーバー |
PCIe 2、P1 |
2メートル |
U20 |
14A |
U14 |
ストレージ・サーバー |
PCIe 3、P1 |
2メートル |
U20 |
15A |
U12 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U20 |
15B |
U10 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U20 |
16A |
U8 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U20 |
16B |
U6 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U20 |
17A |
U4 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
U20 |
17B |
U2 |
ストレージ・サーバー |
PCIe 3、P1 |
3メートル |
脚注6 Unはラックのユニットの場所です。nは数値です。
