  5. Oracle Exadata Storage Server X9M、X8MおよびX8 High CapacityおよびExtended (XT) Serverの部品

Oracle Exadata Storage Server X9M、X8MおよびX8 High CapacityおよびExtended (XT)サーバーの部品

次の図に、Oracle Exadata Storage Server X9M、X8MおよびX8 High CapacityおよびXTサーバーの前面図を示します。

ノート:

リカバリ・アプライアンスは、Oracle Exadata Storage ServerのHigh Capacityサーバーをサポートし、Oracle Exadata Storage ServerのXTサーバーを使用しません。両方のサーバーの完全性と互換性については、Oracle Exadataのドキュメントで説明しています。

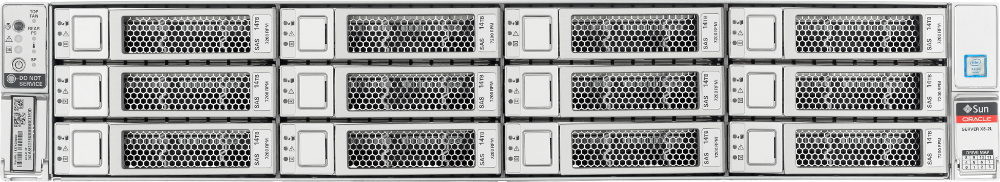

図26-3 Oracle Exadata Storage Server X9M、X8M、X8 High CapacityおよびXTサーバーの前面図

図26-3の説明が続きます
「図26-3 Oracle Exadata Storage Server X9M、X8MおよびX8 High CapacityおよびXTサーバーの前面図」の説明

次の図に、Oracle Exadata Storage Server X8MおよびX8 High CapacityおよびXTサーバーの背面図を示します。

ノート:

リカバリ・アプライアンスはXTサーバーをサポートしていません。

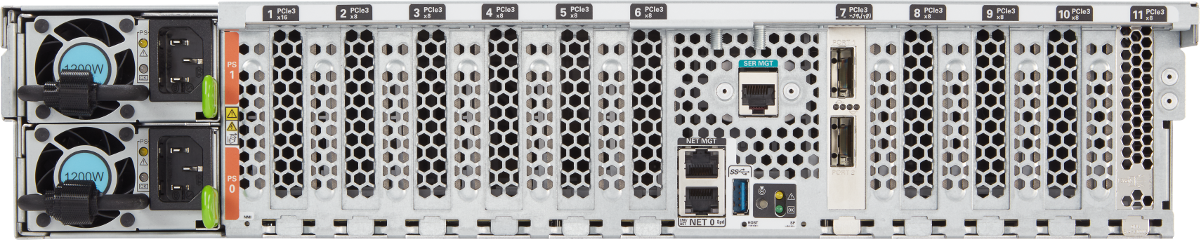

図26-4 Oracle Exadata Storage Server X9M、X8M、X8 High CapacityおよびXTサーバーの背面図

図26-4の説明が続きます
「図26-4 Oracle Exadata Storage Server X9M、X8MおよびX8 High CapacityおよびXTサーバーの背面図」の説明

次の表に、Oracle Exadata Storage Server X9M、X8MおよびX8 High CapacityおよびXTサーバーの交換部品を示します。この表は、基本保証がある場合にのみ参照してください。Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUとみなされます。

ノート:

リカバリ・アプライアンスは、Oracle Exadata Storage ServerのHigh Capacityサーバーをサポートし、Oracle Exadata Storage ServerのXTサーバーを使用しません。両方のサーバーの完全性と互換性については、Oracle Exadataで説明しています。

表26-5 Oracle Exadata Storage Server X8MおよびX8 High CapacityおよびXTサーバーの交換部品

部品番号 説明 修理カテゴリ 基本保証の範囲 修理手順

370-5621-01

3ボルト・リチウム・バッテリ・グローバ

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのバッテリのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtff.html#scrolltoc)を参照してください

7322171

構成部品、前面のLEDインジケータ・モジュール(LFIM)

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの前面LEDインジケータ・モジュールのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtpg.html#scrolltoc)を参照してください

7341141

構成部品、12スロット・ディスク・バックプレーン

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのディスク・バックプレーンのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtsb.html#scrolltoc)を参照してください

8200116

電源、A266 F、1200ワット、AC入力

HS

FRU

  1. CMAの背面左側を取り外し、後方に動かして右方向に取り外します。

    サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納すると、両方の電源にアクセスできます。

  2. Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの電源供給のサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtag.html#scrolltoc)を参照してください

  3. CMAを交換します。

7322166

ファン構成部品、2U

HS

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのファン・モジュールのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtak.html#scrolltoc)を参照してください

7046442 (X8)

構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ

EBO

FRU

  1. 現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。

  2. Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのPCIeカードのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcq.html#scrolltoc)を参照してください

  3. InfiniBandスイッチの構成を参照してください

  4. 次のコマンドを使用して、新しいハードウェアがハードウェアおよびファームウェアの仕様を満たしていることを確認します。

    /opt/oracle.SupportTools/CheckHWnFWprofile

7119792

(X8M-8)

CX5 100GbEアダプタ・デュアル・ポートQSFP28

 DBO CRU

  1. 現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。

  2. Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのPCIeカードのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcq.html#scrolltoc)を参照してください

  3. InfiniBandスイッチの構成を参照してください

  4. 次のコマンドを使用して、新しいハードウェアがハードウェアおよびファームウェアの仕様を満たしていることを確認します。

    /opt/oracle.SupportTools/CheckHWnFWprofile

7322160

ヒート・シンク、CPU

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのプロセッサのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtmk.html#scrolltoc)を参照してください

7357761

構成部品、ドライブ、14TB 3.5インチ SAS3/7200 rpm Coral 暗号化

HS

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのストレージ・ドライブのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcs.html#scrolltoc)を参照してください

7353916

RDIMM 16GB、DDR4 2666、1Rx4 1.2V

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのDIMMのサービス(https://docs.oracle.com/en/servers/x86/x8-2l/exadata-storage-service-manual/gqtcm.html)を参照してください

7332895

HBA、12 Gbps SAS PCIe 16ポート内部RAID (フラッシュ・モジュール装備)

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの内蔵HBAカードおよびHBAスーパー・キャパシタのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtjv.html#scrolltoc)を参照してください

7086345

構成部品、スーパー・キャパシタ、13.5V、6.4F、SAS3 HBA

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの内蔵HBAカードおよびHBAスーパー・キャパシタのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtjv.html#scrolltoc)を参照してください

7315464

SAS-3データ・ケーブル・アセンブリ

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのSASケーブルのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqthb.html#scrolltoc)を参照してください

7361253

M.2、240GB、SATA、22x80mm、SSD、INTEL、DC S4510

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの内蔵M.2フラッシュSSDのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/grlly.html#scrolltoc)を参照してください

7335943

6.4TB FLASH F640 NVMe AIC AURA 7

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのPCIeカードのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcq.html#scrolltoc)を参照してください

7361454

6.4TB FLASH F640 V2 NVMe AIC AURA 8

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのPCIeカードのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtcq.html#scrolltoc)を参照してください

8200426

CPU INTEL CLX G5218 (B1) 2.3 GHz 125W 16c 4S 1TB (S-RF8T)

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのプロセッサのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtmk.html#scrolltoc)を参照してください

7360978

構成部品、システム・ボード

EBO

FRU

Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルのマザーボード構成部品のサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/gqtwc.html#scrolltoc)を参照してください

7341466

構成部品、M.2フォーム・ファクタ・ライザー

EBO

FRU

 Oracle Exadata Storage Server X8-2 EF、HCおよびXTサービス・マニュアルの内蔵M.2フラッシュSSDのサービス(http://docs.oracle.com/cd/E93361_01/html/E93395/grlly.html#scrolltoc)を参照してください
