Recovery Appliance RA21ラックのレイアウト

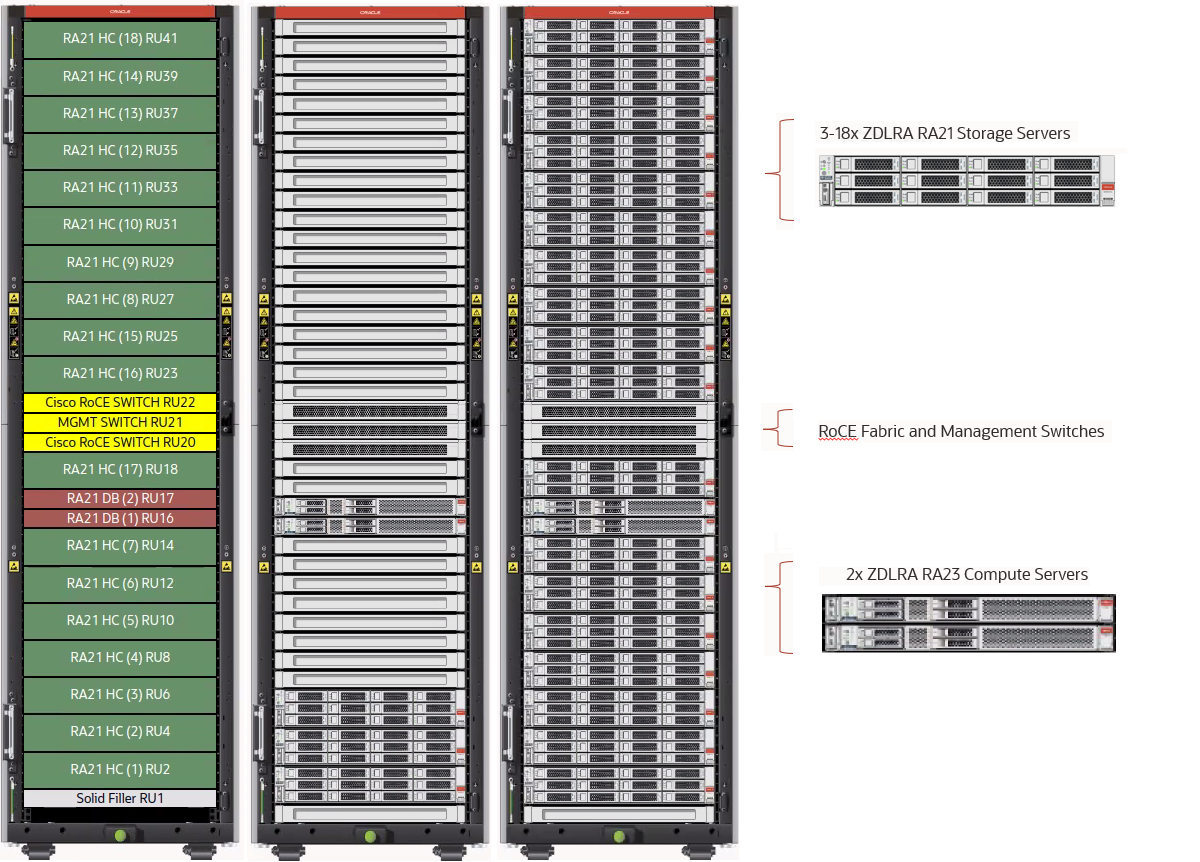

図17-1の図は、中央の最小ラック構成、右側の最大ラック構成、および左側には、最小RA21 HC (3)からフルRA21 HC (18)までストレージを拡張するときにラックが挿入されるシーケンス「RA21 HC (number)」を示しています。
図17-1 RA21ラックの配置

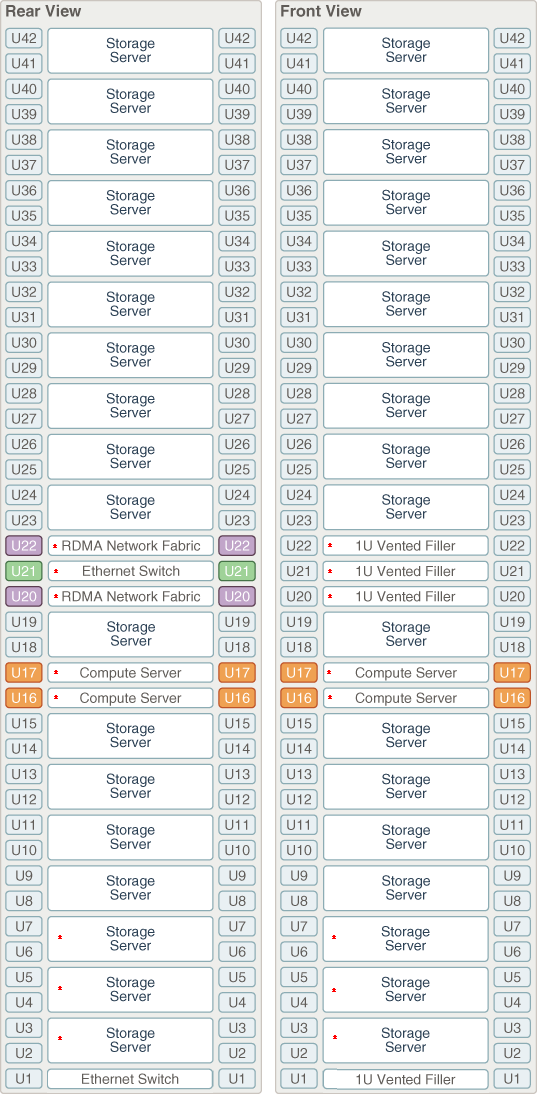

図17-2に、フル・ラックのOracle Zero Data Loss Recovery Appliance RA21の前面図および背面図を示します。前面図を左側、背面図を右側に示します。コンポーネントの横にある赤い箇条書きは、すべてのリカバリ・アプライアンスに必要であることを意味します。
ノート:
ラック最下部の1Uの空きスペースはオプションのスパイン・スイッチ用のもので、これはマルチラック設置の場合に使用されます。このスペースには他のユニットを設置しないでください。

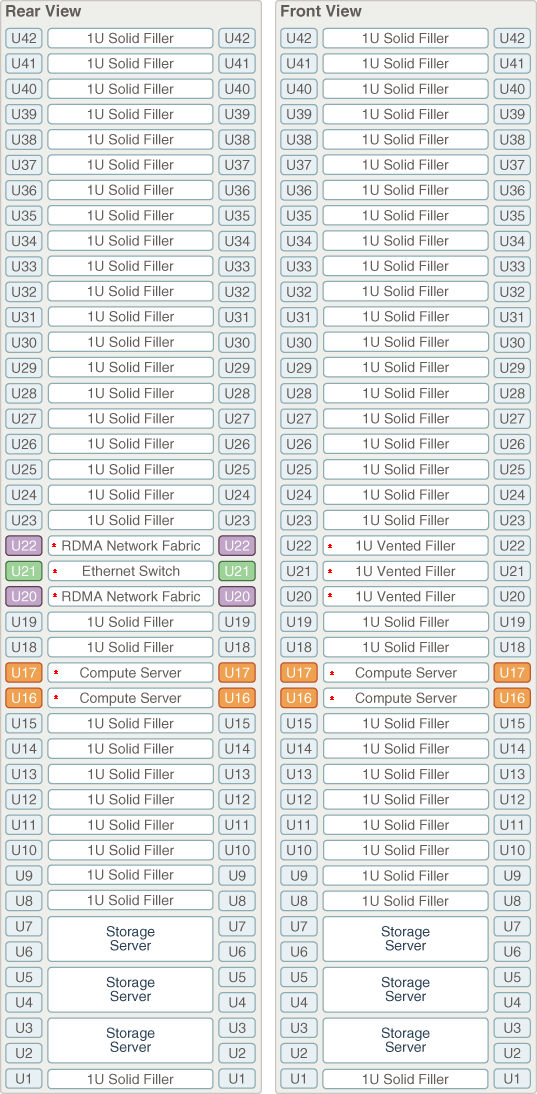

図18-2に、Oracle Zero Data Loss Recovery Appliance RA21 の最小構成の前面図および背面図を示します。
