Exadataフリート構成

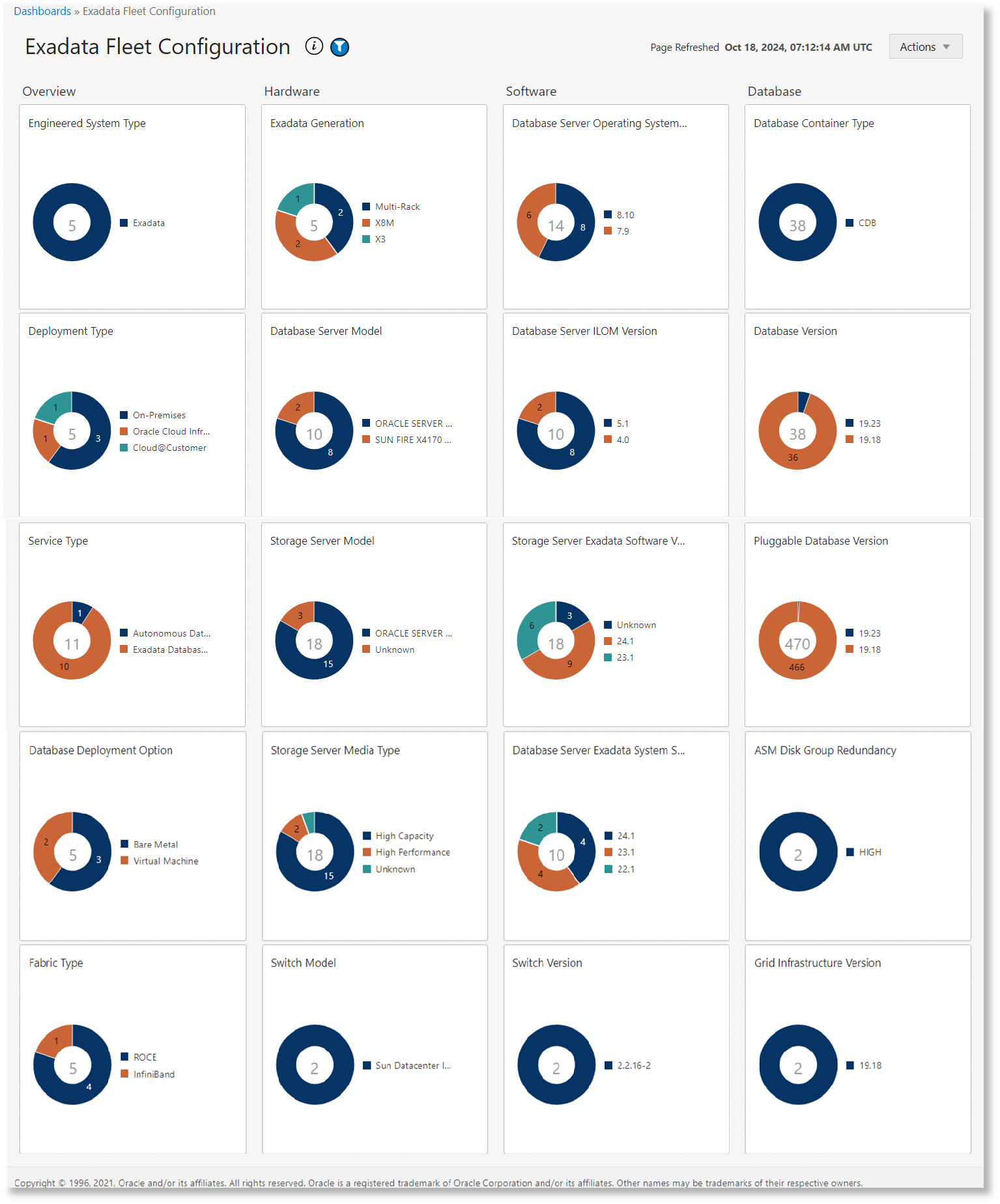

Exadataフリート構成ダッシュボードには、最新の既知のメトリック収集に基づいて、Exadataおよびリカバリ・アプライアンス・フリート全体のExadataハードウェアおよびソフトウェア構成が表示されます。フィルタを適用して、表示をシステムのサブセットに制限できます。

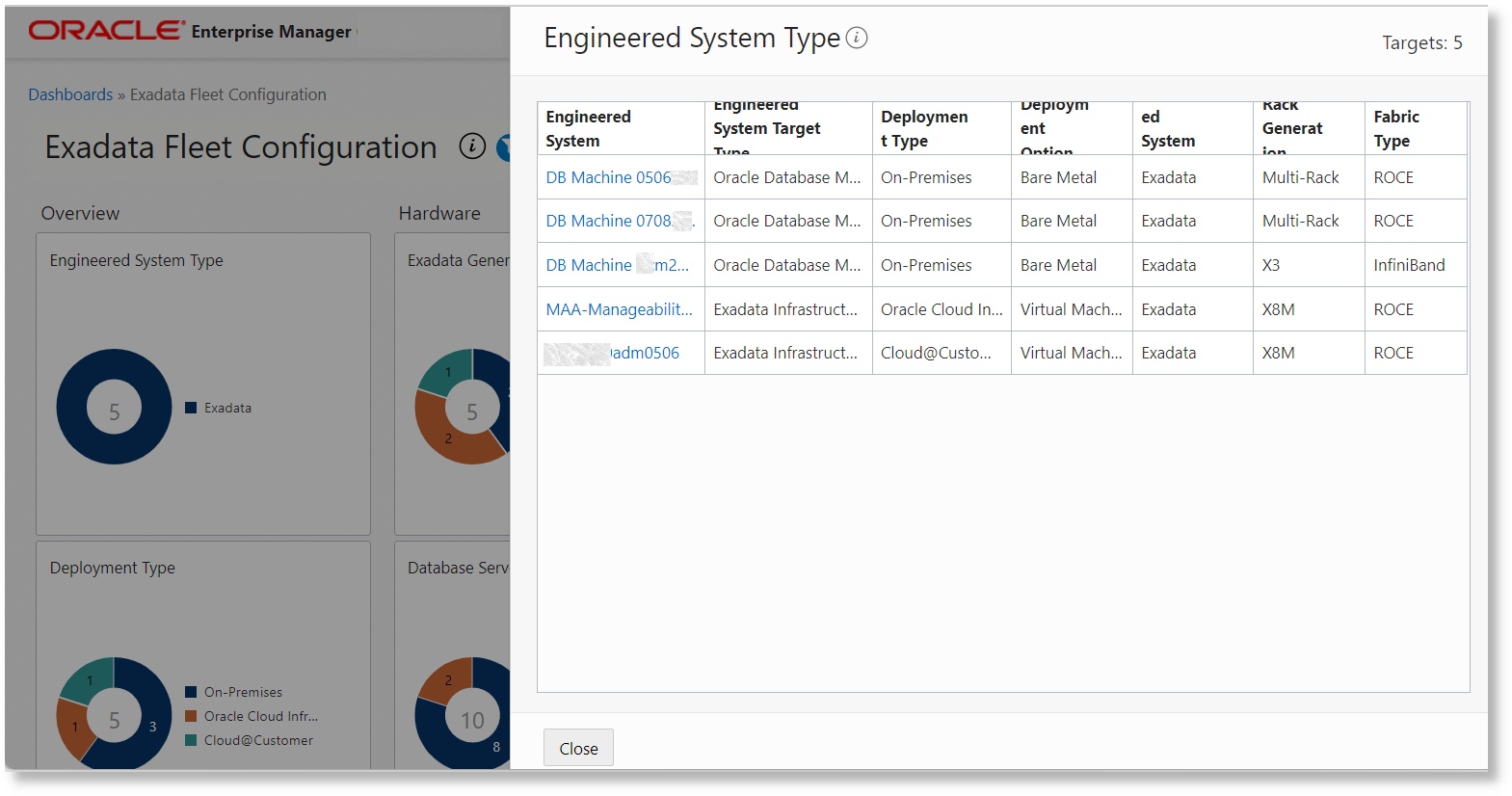

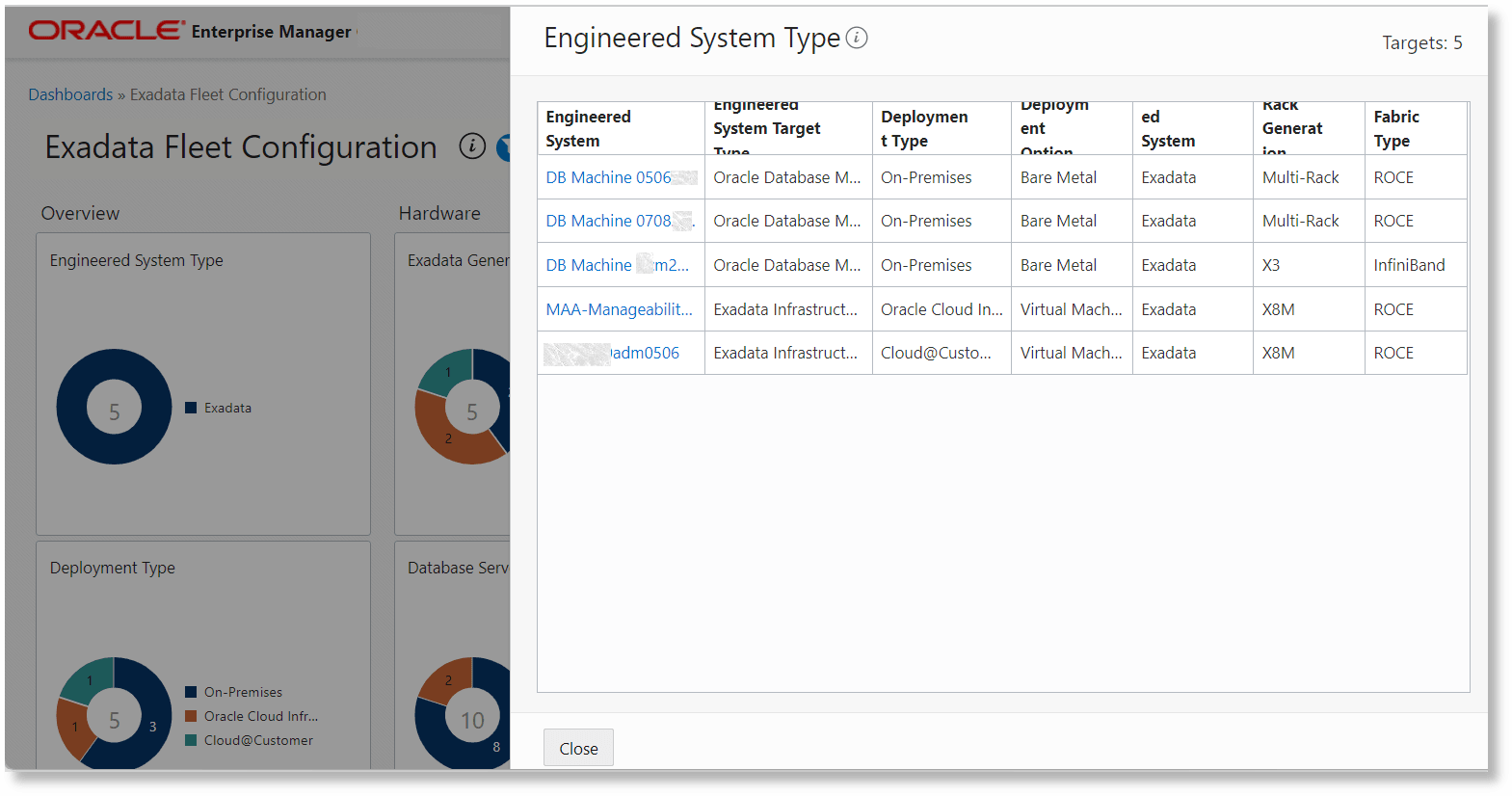

リング・チャートの中央にある数字またはリング・チャート・セクションをクリックすると、データセットの詳細な掘り下げた内訳が表示されます。次の図は、エンジニアド・システム・タイプ・リング・チャートの中央にある数字をクリックしたときに表示される詳細の例です:

Exadataフリート構成ダッシュボードには、4つの垂直セクションがあります:

概要

このセクションのリング・チャートは、エンジニアド・システム・フリートの基本的な特性をまとめたものです:

エンジニアド・システム・タイプ: システム・タイプの配分。指定可能な値は、Exadataまたはリカバリ・アプライアンスです。Exadataには、Database MachineターゲットとExadataインフラストラクチャ・ターゲットがあります。
デプロイメント・タイプ: デプロイメント・タイプの配分。使用可能な値は、Cloud@Customer、オンプレミス、Oracle Cloud Infrastructure、Multicloud@Azure、Multicloud@Google CloudおよびMulticloud@AWSです。
サービス・タイプ: Exadata VMクラスタおよびAutonomous Exadata VMクラスタ全体でのクラウド・サービス・タイプの配分。指定可能な値は、「Autonomous Database」およびExadataデータベース・サービス」です。
データベース・デプロイメント・オプション: Exadataデプロイメント・オプションの配分。指定可能な値は、「仮想マシン」および「ベア・メタル」です。
ファブリック・タイプ: ネットワーク・スイッチ・タイプと管理スイッチ・タイプの配分。指定可能な値は、「インフィニバンド」および「RoCE」です。

ハードウェア

このセクションのリング・チャートは、エンジニアド・システム・フリートの主要なハードウェア特性をまとめたものです:

Exadataの世代: Exadataハードウェア・ラックの世代(X8-2、X7-2など)の配分。様々な世代の複数のラックからなるDatabase Machineは、マルチラックとして分類されます。
データベース・サーバー・モデル: データベース・サーバーのハードウェア・モデル(X7、X8など)の配分。
ストレージ・サーバー・モデル: ストレージ・サーバーのハードウェア・モデル(Oracle Corporation ORACLE SERVER X7-2L High Capacity、Oracle Corporation ORACLE SERVER X8-2L High Capacityなど)の配分。
ストレージ・サーバーのメディア・タイプ: ストレージ・サーバーのメディア・タイプの配分。指定可能な値は、「Extreme Flash」および「大容量」です。
スイッチ・モデル: ネットワーク・スイッチのハードウェア・モデル(N9K-C9348GC-FXP、Sun Datacenter InfiniBand Switch 36など)の配分。

ソフトウェア

このセグメントのリング・チャートは、エンジニアド・システム・フリートのコンポーネントで実行されているソフトウェアの主要な特性をまとめたものです。

データベース・サーバーのオペレーティング・システムのバージョン: ホスト・オペレーティング・システムのメジャー・バージョン(8.9、7.9など)の配分。
データベース・サーバーのILOMバージョン: ILOMサーバーのメジャー・ソフトウェア・バージョン(5.1、6.1など)の配分。
ストレージ・サーバーのExadataソフトウェアのバージョン: ストレージ・サーバーのメジャー・ソフトウェア・バージョン(26.1、23.1など)の配分。
データベース・サーバーのExadataシステム・ソフトウェアのバージョン: データベース・サーバーのExadataソフトウェアのメジャー・バージョン(24.1、23.1など)の配分。
スイッチ・バージョン: ネットワーク・スイッチのソフトウェア・バージョン(10.3、10.4など)の配分。

データベース

このセグメントのリング・チャートは、エンジニアド・システム・フリートにデプロイされたデータベースの主要な特性をまとめたものです。
