Exadataフリート・ダッシュボード

Exadataダッシュボードは、個々のExadata (オンプレミスとクラウドベース)およびリカバリ・アプライアンス・システムのExadataコンポーネントのハードウェアおよびソフトウェア・メトリック・データを、統合された詳細なフリート・レベルのビジュアライゼーションに変換するOracle定義のダッシュボード・セットです。

これらのダッシュボードは、Exadata管理パックおよびZero Data Loss Recovery Appliance管理パックの一部であり、対応するパックが有効になっているDatabase Machine、Exascaleインフラストラクチャおよびリカバリ・アプライアンス・ターゲットのデータのみが含まれます。一部のダッシュボードには、エンジニアド・システムで実行されているデータベースのデータベース・ターゲット情報が組み込まれています。このようなデータは、Oracle Enterprise Managerによってモニタリングされるデータベースに対してのみ表示されるため、ダッシュボードの全機能を利用するために、すべてのOracle Enterprise ManagerデータベースをOracle Enterprise Managerで検出することをお薦めします。

ダッシュボードを使用して容量およびリソースの使用状況を分析するシナリオ例

  • フリート全体のリソース使用状況の大まかな概要の取得: Exadataフリートの集計容量ダッシュボードから開始し、フィルタを使用して結果をフリートのサブセットに(たとえば、すべてのエンジニアド・システム・タイプ = Exadataライフサイクル・ステータス = 本番および場所 = Chicagoで)絞り込みます。ストレージ使用率が高い傾向が見られる場合、次のステップで、Exadataフリートの容量ダッシュボードを参照して、個々のエンジニアド・システムを表すバブル・チャートを確認し、メトリックを比較します。

  • 注意が必要なExadataシステムの特定: Exadataフリートの容量ダッシュボードに移動すると、前のダッシュボードで設定したフィルタ設定が自動的に引き継がれ、ダッシュボードには各Exadataシステムがストレージ・チャートのバブルとして表示されます。これにより、高いストレージ使用率の一因となっているExadataシステムを簡単に特定できます。「グループ化基準 = 部門」でフィルタ処理して、営業部門のExadataターゲットが他のターゲットよりもストレージ使用率が高いことがわかった場合、「ターゲット・プロパティ: 部門 = 営業」でフィルタ処理して、ストレージ使用率が高いシステムのみに焦点を絞ります。
  • Exadataシステム内のコンポーネントの使用状況の分析: 次のステップは、Exadataフリート・コンポーネントの容量ダッシュボードを調べることです。同じフィルタが自動的に適用され、バブル・チャートには、営業部門に対応するシカゴの本番ExadataシステムのASMデータおよびリカバリ・ディスク・グループの使用パターンが表示されます。これらのディスク・グループの増加は、隣接するバブル・チャートおよび表でさらに分析できます。

  • メトリックの傾向の分析: 分析により、高いストレージ使用率が1つのDatabase Machine (DBM1)に特定されていることがわかった場合は、Exadataフリートの集計容量ダッシュボードに戻り、フィルタエンジニアド・システム・ターゲット名 = DBM1を指定してこのExadataのストレージ使用率メトリック履歴を表示することで、これをさらに特定できます。

ダッシュボードのフィルタ

すべてのExadataフリート・ダッシュボードで、表示されたデータのカスタマイズに共通のフィルタ・セクションを使用でき、各ダッシュボードでより焦点を絞った管理しやすいデータ・セットを準備できます。これらのフィルタはスティッキーなので、必要に応じて、様々なExadataフリート・ダッシュボード間を移動する際に値が保持されます。

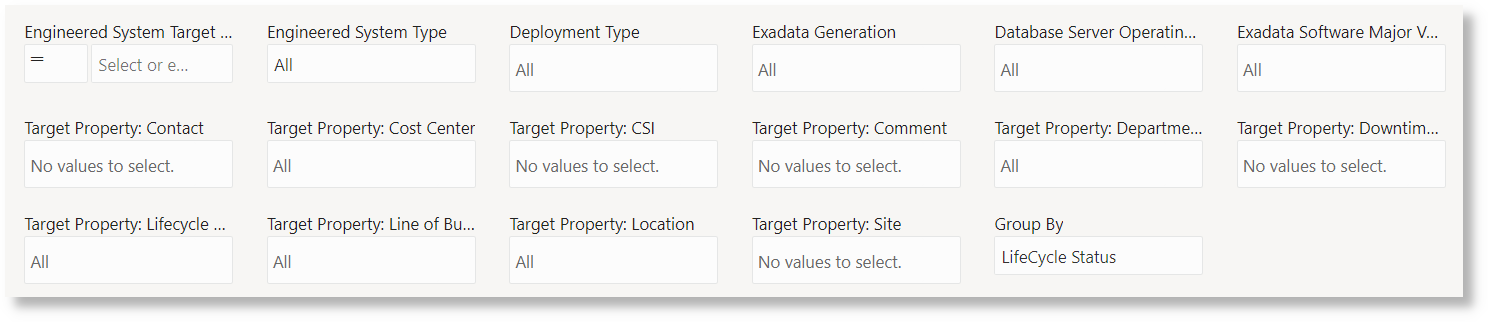

ダッシュボードのフィルタ

エンジニアド・システム・ターゲット名エンジニアド・システム・タイプおよび「デプロイメント・タイプ」フィルタは、エンジニアド・システム・ターゲット・レベルで適用されます。適用すると、ダッシュボードの内容が絞り込まれ、一致したエンジニアド・システムからの結果とその階層が表示されます。「グループ化基準」フィルタは、Exadataフリートの容量ダッシュボードおよびExadataコンポーネントの容量ダッシュボードにのみ適用されます。

残りのフィルタは、個々のコンポーネント・レベルで適用されます。エンジニアド・システムの少なくとも1つのコンポーネントでフィルタ基準が満たされると、エンジニアド・システム全体とそのすべてのコンポーネントが一致とみなされ、ダッシュボードで他のすべての一致したシステムとともにレンダリングされます。

サポートされている次のフィルタは、すべてのExadataフリート・ダッシュボードで共通です:

フィルタ サポートされている演算子 サポートされている値
エンジニア・システム・ターゲット名
  • Equal to
  • Not equal to
  • Contains
  • Does not contain
  • Starts with
  • Does not start with
  • Ends with
  • Does not end with
有効なOracle Enterprise Managerターゲット名のパターン。
エンジニアド・システム・タイプ Equal to
  • Exadata
  • リカバリ・アプライアンス
デプロイメント・タイプ Equal to
  • Cloud@Customer
  • オンプレミス
  • Oracle Cloud Infrastructure
  • Multicloud@Azure
  • Multicloud@Google Cloud
  • Multicloud@AWS
Exadataの世代 Equal to

Exadataハードウェア・ラックの世代(X8-2、X7-2など)。

Exadataの世代は、ストレージ・サーバーのメーカー/モデルまたはデータベース・サーバーのラック識別子から導出されます。次に例を示します:

  • ストレージ・サーバーのメーカー/モデルの値がOracle Corporation ORACLE SERVER X8-2L High Capacityの場合、世代はX8-2と推測されます。
  • データベース・サーバーのラック識別子がExadata Database Machine X8-2 AK00831126の場合、世代はX8-2と推測されます。
データベース・サーバーのオペレーティング・システムのメジャー・バージョン Equal to

X.Y形式のホスト・オペレーティング・システムのバージョン(8.9、7.9など)。

メジャー・バージョンは、ドット表記法の最初の2つの数字を抽出することによって完全バージョンから導出されます。通常、ホストOSのバージョンにはドットで区切られた5つの数字で構成されています。たとえば、8.9.0.0.0ではメジャー・バージョン8.9が生成されます。

Exadataソフトウェアのメジャー・バージョン Equal to

X.Y形式のExadataソフトウェア・バージョン(21.0、23.0など)。

メジャー・バージョンは、ドット表記法の最初の2つの数字を抽出することによって完全バージョンから導出されます。たとえば、ストレージ・サーバーの完全バージョンが21.0.0.0.0の場合、メジャー・バージョンは21.0です。

ターゲット・プロパティ:

  • 連絡先

  • コスト・センター

  • CSI

  • コメント

  • 部門

  • 停止時連絡先

  • ライフサイクル・ステータス

  • ライン・オブ・ビジネス

  • 場所

  • サイト

Equal to

フィルタは、ターゲット・プロパティに設定された値に基づいて移入されます。

Exadataまたはリカバリ・アプライアンス・トポロジの階層内のターゲットには、ターゲット・レベルで異なるプロパティを設定できます。階層内のいずれかのターゲットがフィルタ基準と一致する場合、ダッシュボードには親Exadataまたはリカバリ・アプライアンスからの結果が含まれます。

グループ化基準 Equal to このオプションは、Exadataフリートの容量ダッシュボードおよびExadataコンポーネントの容量ダッシュボードでのみ使用できます。選択内容に基づいて結果を分類し、異なる色でレンダリングするのに役立ちます。たとえば、「グループ化基準 = 部門」が設定され、結果に3つの部門(HR、財務、営業)が含まれる場合、Exadataフリートの容量ダッシュボードでは、バブルが3つの色でレンダリングされ、それぞれが1つの部門に対応します。
  • 前述のフィルタはすべて、AND条件を使用して適用されます。たとえば、フィルタをエンジニア・システム・ターゲット名 = abcとして「ターゲット・プロパティ:場所 = Austin」とともに指定すると、ダッシュボードの内容が、これらの両方の基準に一致する結果でカスタマイズされます。
  • データベース・サーバーのオペレーティング・システムのメジャー・バージョンフィルタとExadataソフトウェアのメジャー・バージョンフィルタは、親エンジニアド・システム・ターゲットの下にある適切な子コンポーネント・ターゲットに適用されます。エンジニアド・システムとそのすべてのコンポーネントは、バージョン・フィルタ基準のいずれかを満たすと一致とみなされます。たとえば、データベース・サーバーのオペレーティング・システムのメジャー・バージョンが8.7およびExadataソフトウェアのメジャー・バージョンが24.1のフィルタでは、それらのホストの1つ以上でオペレーティング・システムのメジャー・バージョンが8.7である場合、またはそれらのストレージ・サーバーの1つ以上でExadataソフトウェアのバージョンが24.1である場合、エンジニアド・システムとそれらのすべてのコンポーネントが選択されます。
