Exascaleの検出およびモニタリング

Exascaleは、Exadataストレージ・サーバーを管理し、複数のデータベース・サーバー・クラスタにストレージを提供するExadataソフトウェア・サービスの集合です。Enterprise Managerは、専用のOracle Exadata Exascaleターゲット・タイプを介してExascaleの検出およびモニタリングを実現します。

Oracle Exadata Exascaleの詳細は、Exascaleユーザーズ・ガイドのOracle Exadata Exascaleとはを参照してください。

トピック:

Exascaleターゲットのホーム・ページには、可用性およびヘルスのモニタリングや、ストレージおよびIOPS使用率のモニタリング(処理済のクライアント別の集計と分布の両方)などのモニタリング機能が表示されます。

高度なパフォーマンス・モニタリングは、ボールト、ストレージ・プールおよびデータベースにわたるIOPS割当ての対話形式の図で構成されています。高度なフィルタリング・オプションを使用すると、パフォーマンスの問題をトリアージするために、IOPSのボトルネックを視覚的に識別し、履歴Exascale IOPS使用率のコンテキストでそれらを表示できます。Exadata管理パックが有効になっている場合は、高度なモニタリング機能を使用できます。『Engineered Systemsのためのアドバンスト・マネージメントおよびモニタリング』の「Exadata Exascaleの高度なモニタリング」を参照してください。

前提条件

  • Exascaleは、Exadataシステム・ソフトウェア・バージョン24.1からサポートされています。
  • Exascaleは、Oracle Enterprise Managerバージョン13.5GCリリース更新23 (エージェントと管理サーバーの両方)からサポートされています
  • Exascaleは、Oracle Database 23ai (23.5以降)でサポートされています。
  • Exascale管理者は、Exascaleコマンドラインescliを使用して、cl_monitor権限を持つユーザーを作成する必要があります。必要な秘密キーまたは公開キーは、escliを使用して作成し、PEMファイルに保存します。このキーは、デジタル・ウォレットに格納することもできます。Oracle Enterprise Managerでは、Exascaleをモニタリングするために、このユーザー名および対応する秘密キーが必要です。この情報は、PEMファイルから直接コピーすることも、ウォレットから抽出することもできます。Exascaleユーザーズ・ガイドのユーザー権限、ユーザーの作成およびESCLIの起動および使用を参照してください。

Exascaleの検出

Enterprise Managerは、専用のターゲット・タイプ「Oracle Exadata Exascale」を使用してExascaleをモニタリングします。Exascaleターゲットは、Exadata Database Machine検出の一環として検出することも、Database Machine検出後に別個に検出することもできます。

トピック:

Oracle Exadata Database Machine検出の一環としてのExascale検出

  1. Database Machineとそのコンポーネントの検出については、「コンソールを使用したOracle Exadata Database Machineターゲットの検出」のステップ1から10に従ってください。

  2. エージェントおよびストレージ・サーバーをモニタリングするための資格証明を指定すると、検出ウィザードがDatabase MachineにExascaleが存在するかどうかをチェックします。存在する場合は、Exascale検出を有効にするための「ストレージ管理」ページが表示されます。Exascaleターゲット名には、Exascaleクラスタ名が事前に移入されています。

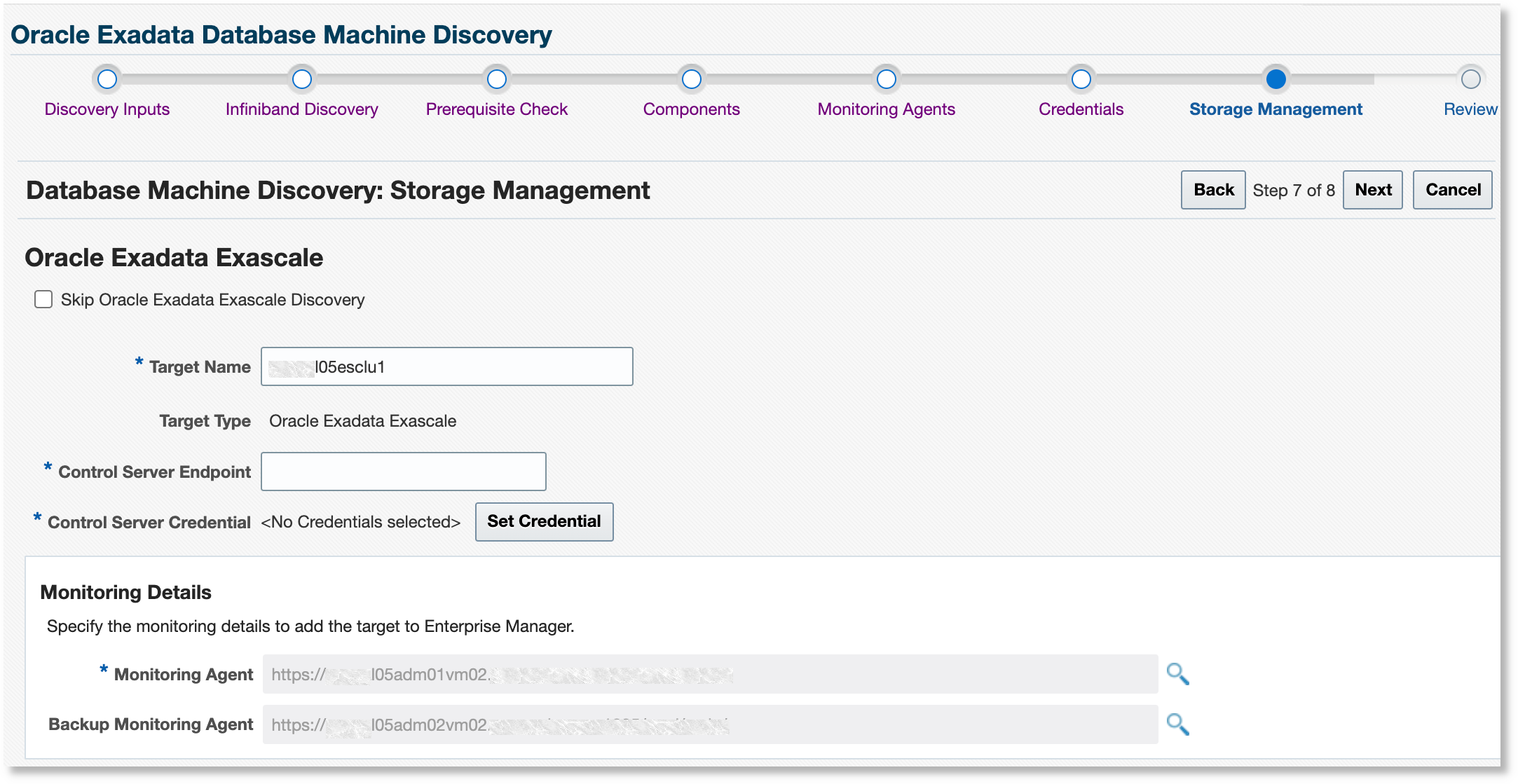

    Exascaleの検出ページ

    Exascaleターゲットをモニタリングするための「モニタリング・エージェント」および「モニタリング・エージェントのバックアップ」を指定します。

  3. Exadata管理者によって提供されたとおりに、「サーバー・エンドポイントの制御」を指定します。これは、<fully qualified hostname>:portの形式になります。

  4. 「Exascaleモニタリング・ユーザーの作成」で使用された名前および秘密キーを使用して、「サーバー資格証明の制御」を指定します。

    以前に生成した秘密キーをコピーして、「秘密キー」および「秘密キーの確認」の各フィールドに貼り付けます。「OK」をクリックして保存します。「次へ」をクリックして次に進みます。

  5. 「コンソールを使用したOracle Exadata Database Machineターゲットの検出」のステップ11から12に進みます。

Exascaleターゲットには、「ターゲット・ナビゲーション」ツリーからアクセスできます。また、「すべてのターゲット」ページの「サーバー、ストレージおよびネットワーク」カテゴリからもExascaleターゲットにアクセスできます。

Oracle Exadata Database Machine検出後のExascale検出

Oracle Enterprise ManagerでDatabase Machineが検出された後にExascaleをDatabase Machineに追加すると、新しく追加されたコンポーネントとしてExascaleを検出し、既存のDatabase Machineターゲットに関連付けることができます。Database Machine検出ワークフローで、「既存のデータベース・マシンにターゲットとして新規に追加されたコンポーネントの検出」オプションを選択します。これは、ストレージ・サーバーなどの他の新しいコンポーネントの検出に使用されるのと同じワークフローです。

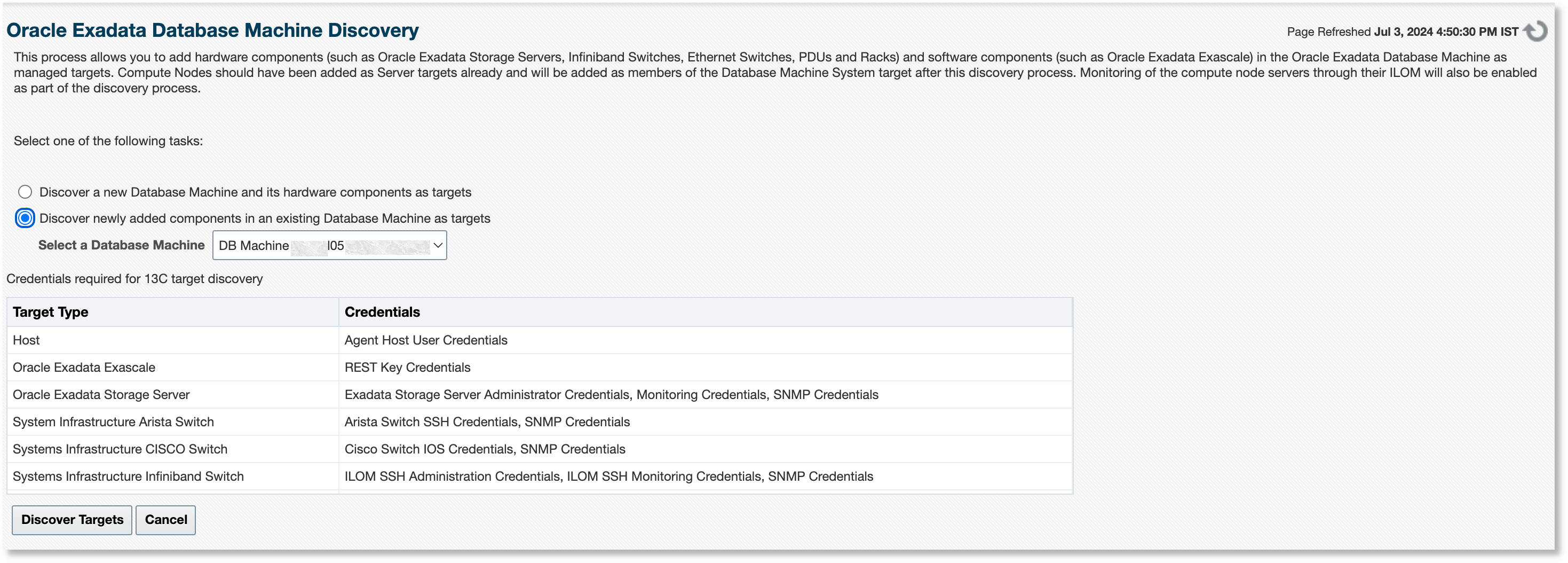

既存のデータベース・マシンにターゲットとして新規に追加されたコンポーネントの検出

Exascaleのモニタリング

Exascaleホーム・ページには、モニタリング用に4つのタブがあります:

トピック:

Exadata管理パックが有効になっている場合は、高度なモニタリング機能を使用できます。『Engineered Systemsのためのアドバンスト・マネージメントおよびモニタリング』の「Exadata Exascaleの高度なモニタリング」を参照してください。

容量

「容量」タブには、3つのセクションがあります:

  • 容量: このセクションには、次のサマリー統計が表示されます:
    • 合計RAW量: 使用可能な合計RAW領域(GB)。
    • 合計使用量: クライアントが使用した合計領域(GB)
    • 合計プロビジョニング済量: ボールトにプロビジョニングされた合計領域(GB)
  • 記憶域の割当て: このセクションには、使用可能なストレージの合計、ストレージ・プールによってボールトにプロビジョニングされたストレージ、およびExascaleクライアントによって使用されるストレージが表示されます。このセクションには、3つのチャートがあります:
    • ストレージ・サーバー: プロビジョニングされたプール・ディスク領域の合計、Exascaleクライアントで使用されるプール・ディスク領域を含む、ExascaleにストレージをプロビジョニングするExadata Storage Serverグリッドに関連する情報が表示されます
    • 記憶域プール: ストレージ・プール情報が表示されます。メディア・タイプは、チャートで色分けされます。ストレージ・プールは、メディア・タイプ(大容量(HC)またはExtreme Flash (EF)のいずれか)が同じすべてのプール・ディスクで構成されます。チャートには、ボールトにプロビジョニングされた領域およびExascaleクライアントによって使用される領域を表示するオプションがあります。領域は、パーセンテージまたは絶対値としてGB単位で表示できます。マウスオーバーすると、詳細なチャート情報が表示されます。
    • ボールト: ボールトがどのようにプロビジョニングおよび使用されているかが表示されます。ボールトのストレージは、複数のストレージ・プールからプロビジョニングできます。メディア・タイプは、ストレージ・プールのチャートと同じ色を使用してチャートで色分けされます。

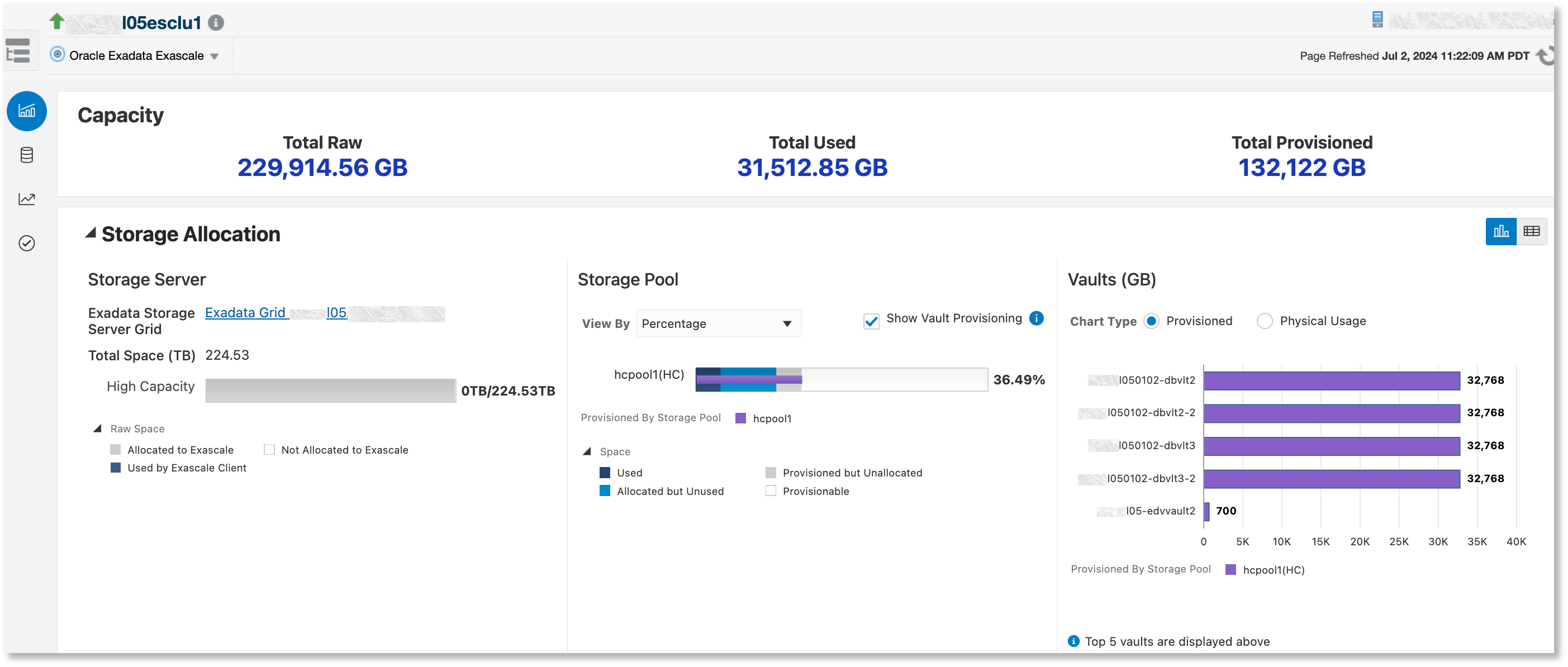

    記憶域の割当て

  • 領域使用量の履歴: このセクションには、一定期間にわたるストレージ・プール領域の使用量が表示されます。チャートには、次の参照行を表示できます:
    • しきい値: Oracle Enterprise Managerで設定されている場合は、ストレージ・プールの使用量の警告およびクリティカルのしきい値が表示されます。
    • 使用可能な物理領域: ストレージ・プールの物理領域が表示されます

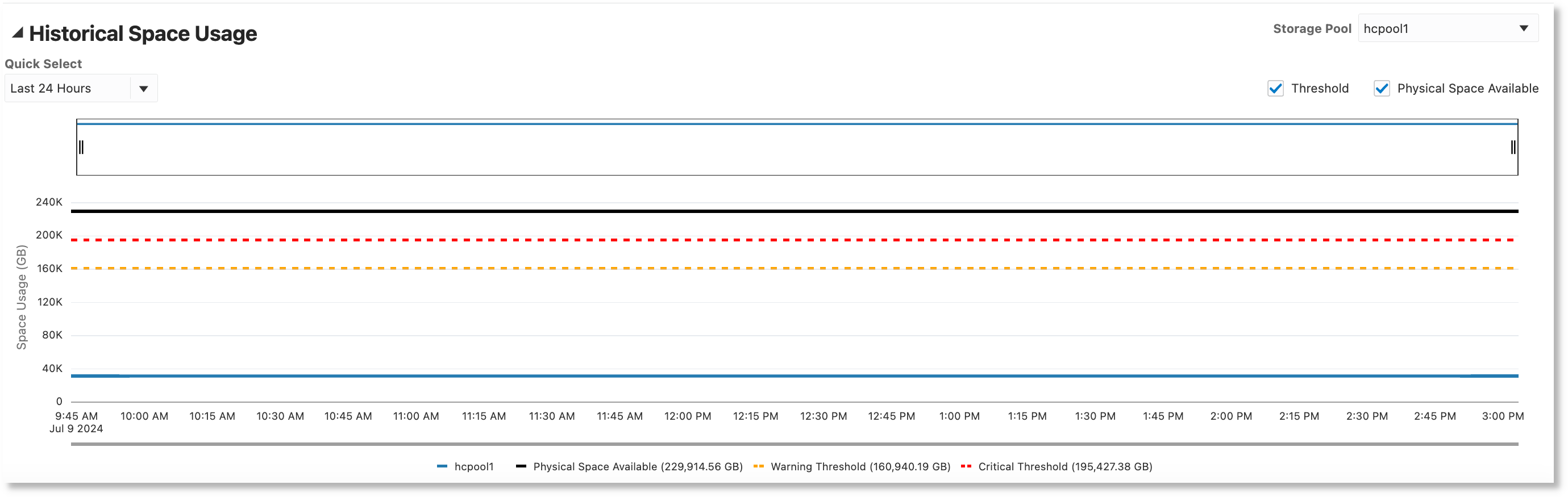

    領域使用量の履歴

処理済のクライアント

「処理済のクライアント」タブには、3つのセクションがあります:

  • 処理済のクライアント: このセクションでは、次の情報を含むExascaleクライアントの概要が示されます:
    • データベース: このExascaleにプロビジョニングされたデータベースの数とそのステータス。このデータには、Oracle Enterprise Managerでモニタリングされているかどうかに関係なく、すべてのクライアント・データベースが含まれます。
    • ボリューム: ボリュームの数および可用性別の数
  • データベース・サービス: このセクションでは、このExascaleにプロビジョニングされたすべてのデータベースを次の情報とともにリストした表が示されます:
    • ステータス: Oracle Enterprise Managerでのデータベース可用性ステータス
    • 使用されている割当て済領域: データベース・クライアントによって使用される領域(割当て済領域に対するパーセンテージ)
    • 使用済領域(GB): データベース・クライアントによって使用される領域(GB)
    • ボールト: データベース・データファイルが格納されているボールトの名前
    • ボールトの数: データベースで使用されるボールトの数。データベースで単一のボールトを使用することをお薦めします。複数のボールトを使用するデータベースの横には警告アイコンが表示されます。

    表は、データベース・ターゲット名またはボールト名(あるいはその両方)でフィルタ処理できます。

  • 処理済のボリューム: このセクションには、ボールトから作成されたボリュームを次の情報とともにリストした表が示されます:
    • メディア・タイプ: ボリュームのメディア・タイプ - HC、EF、NULLDEVICEまたはRAMDEVICE
    • 冗長性: ボリュームの冗長性 - 「高」(3方向ミラーリング)、「通常」(双方向ミラーリング)または「なし」
    • 状態: ボリュームの状態 - UNAVAILABLE、AVAILABLE、DELETING、DELETED、ATTACHINGまたはDETACHING
    • サイズ: ボリュームのサイズ(GB)
    • アタッチメント・タイプ: ボリュームのアタッチメント・タイプ - EDVまたはiSCSI
    • デバイス名: アタッチメントに関連付けられたストレージ・デバイスの名前(EDVアタッチメント・タイプにのみ表示されます)
    • デバイス・パス: EDVノード上のストレージ・デバイスの絶対パス(EDVアタッチメント・タイプにのみ表示されます)
    • GIクラスタ/ホスト: EDVアタッチメントを含むクラスタの名前またはアタッチメントに関連付けられたホストの名前

    表は、ボリューム名またはボールト名(あるいはその両方)でフィルタ処理できます。

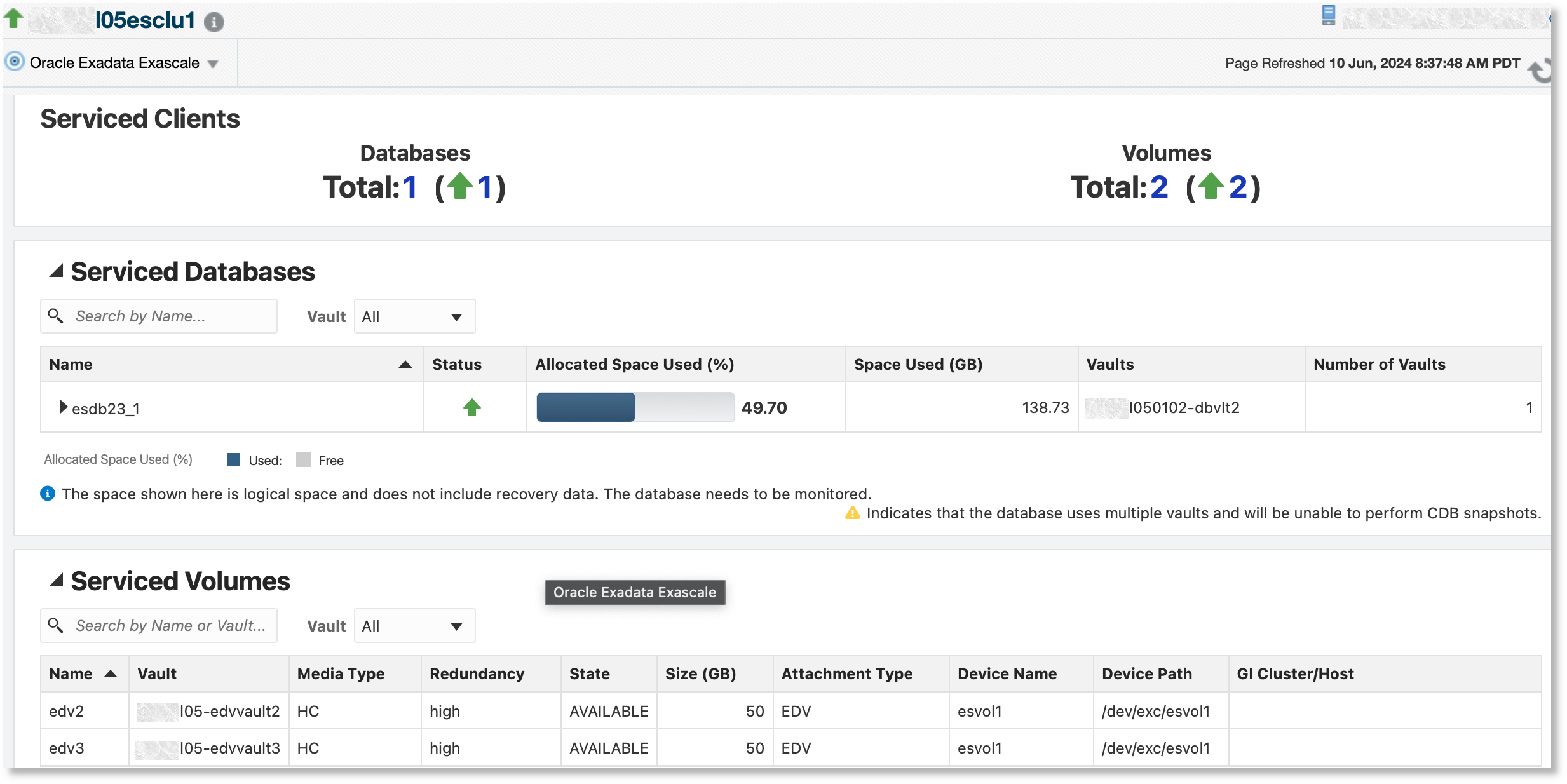

処理済のクライアント

パフォーマンス

「パフォーマンス」タブには、2つのモニタリング・セクションがあります:

  • IOPS: このセクションには、次の情報を含め、IOPSプロビジョニングの概要が表示されます:
    • 最大IOPS: Exascaleで使用可能な最大IOPS
    • プロビジョニング可能なIOPS: 新しいボールトの作成時にプロビジョニングできるIOPS
    • プロビジョニングされたIOPS: すでにプロビジョニングされているIOPS
  • IOPS割当て: このセクションには、最大IOPS、ボールトにストレージ・プールによってプロビジョニングされるIOPS、およびクライアントによって使用されるIOPSに関するパフォーマンス情報が表示されます:
    • ストレージ・サーバー: Exascaleで使用できるストレージ・サーバーで使用可能なメディア・タイプごとの最大IOPS
    • 記憶域プール: ボールトにプロビジョニングされたメディア・タイプごとのIOPSをパーセンテージおよび絶対値別に示します。メディア・タイプは、色分けされます。
    • ボールト: ボールトのIOPSがどのようにプロビジョニングされているかを示します。ボールトのIOPSは、複数のストレージ・プールからプロビジョニングできます。メディア・タイプは、ストレージ・プールのチャートと同じ色を使用して色分けされます。

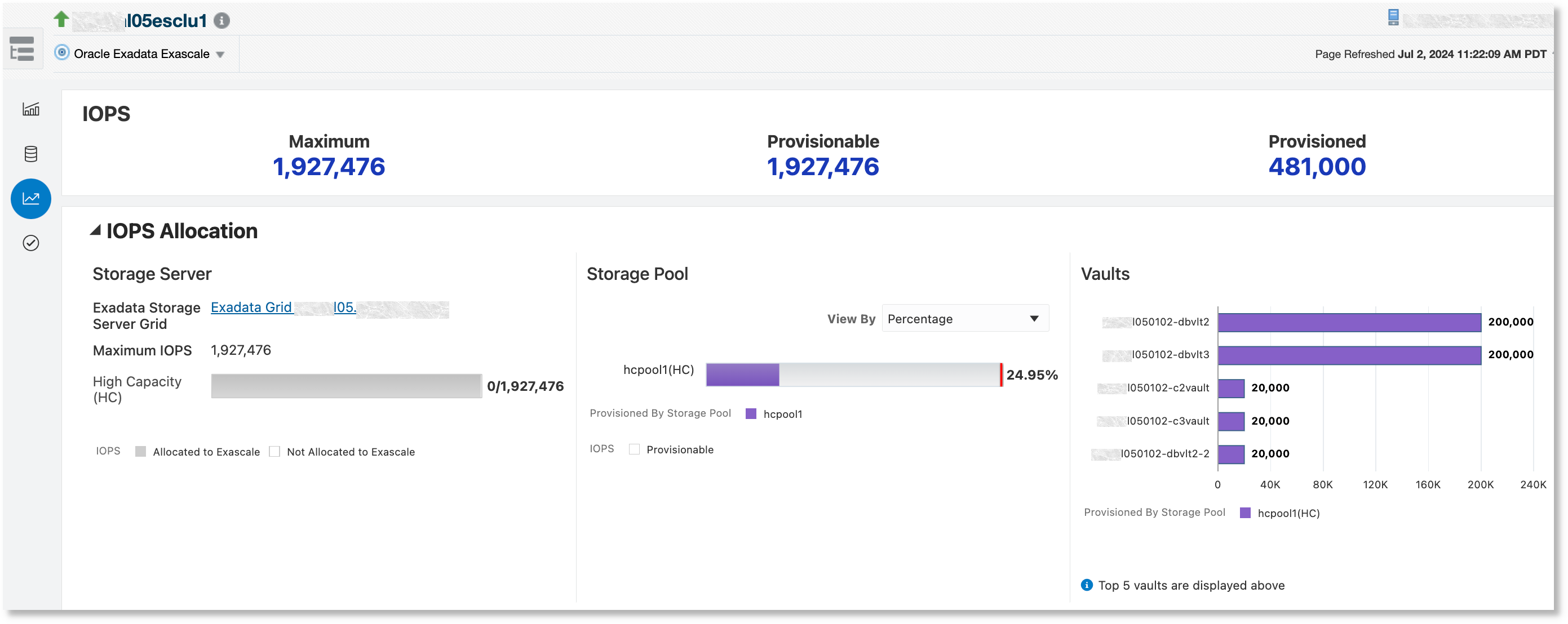

    IOPS割当て

インシデントおよびコンプライアンス

「インシデントおよびコンプライアンス」タブには、3つのセクションがあります:

  • サマリー: このセクションには、次の情報を含め、Exascaleターゲットのステータス・サマリーが表示されます:
    • ステータス: Exascaleクラスタのステータス
    • バージョン: Exadataシステム・ソフトウェアのリリース・バージョン
    • ストレージ・サーバー・ステータス: プール・ディスクをExascaleストレージ・プールにプロビジョニングするストレージ・サーバーのステータス
  • ストレージ・プール・ヘルス: このセクションには、ストレージ・プールをルートとするツリー表が表示され、展開すると、ストレージ・プールのプール・ディスクをプロビジョニングするすべてのストレージ・サーバーを表示できます。さらに展開すると、個々のプール・ディスクを表示できます。ツリー表には、次の情報が表示されます:
    • セル・ステータス: Exadataストレージ・サーバー・ターゲットのステータス
    • ストレージ・サーバー: プール・ディスクをプロビジョニングするストレージ・サーバー
    • プール・ディスク: ストレージ・プールにプロビジョニングされるプール・ディスクの名前。
    • プール・ディスク・ステータス: プール・ディスクのステータス
    • 使用率(%): プール・ディスク・ストレージの使用率
    • サイズ(GB): プール・ディスクのサイズ
    • 正常: プール・ディスクのヘルス

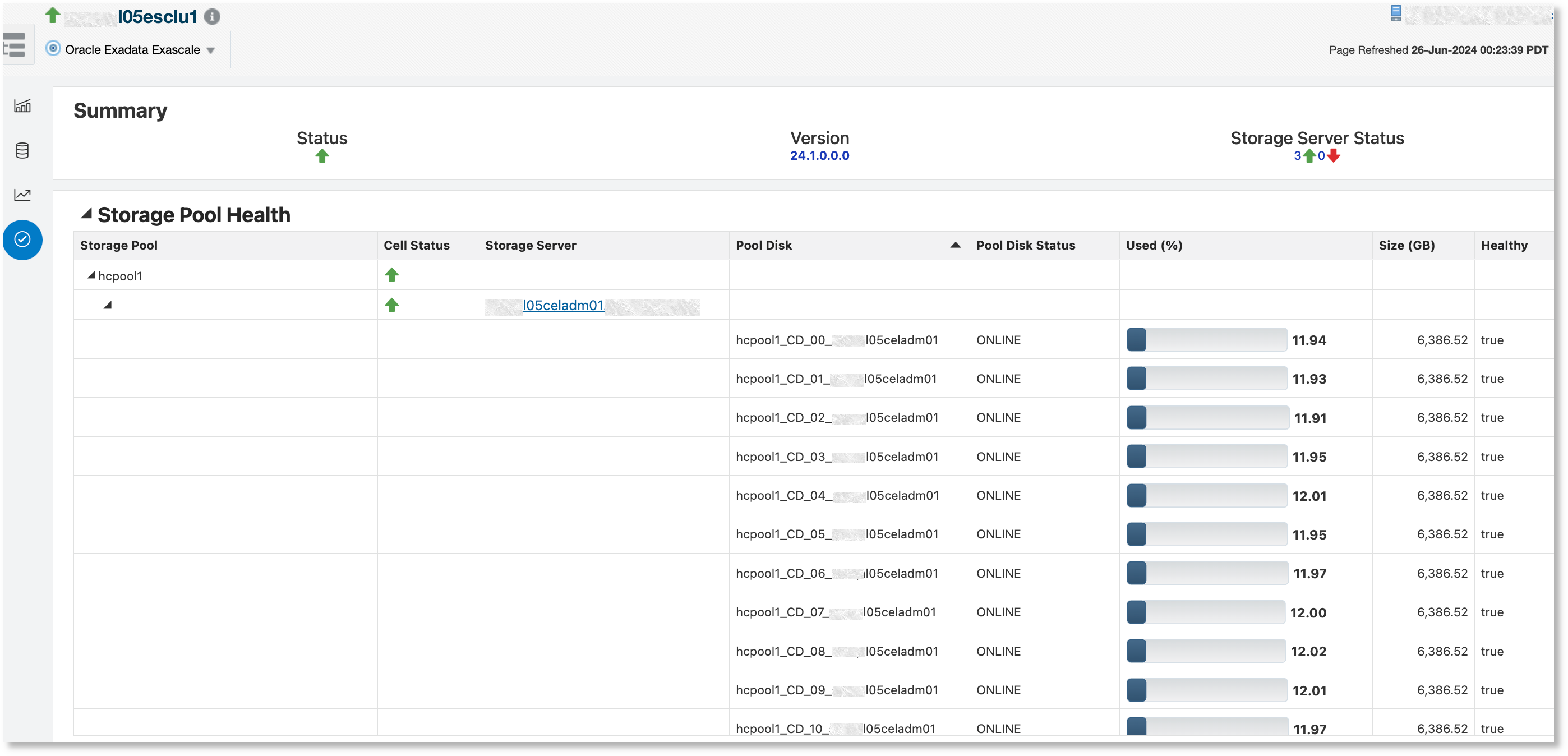

    ストレージ・プール・ヘルス

  • インシデント: このセクションには、Exascaleターゲットに関連するすべてのインシデントを示す表があります。

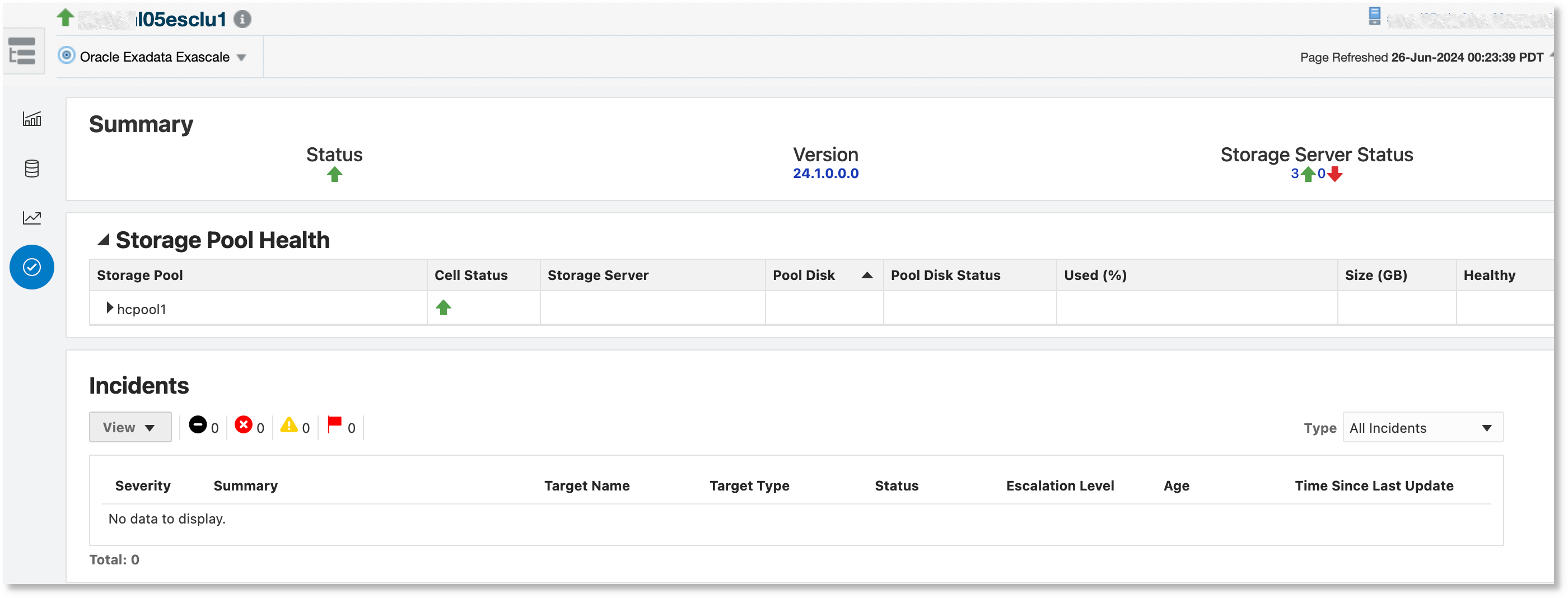

    インシデント
