EDI X12

EDI X12は、次のエンベロープ構造とエンベロープ・コード・リストを定義します。

• エンベロープ構造
• エンベロープ・コード・リスト

エンベロープ構造

X12エンベロープ構造のルールでは、データの整合性と情報交換の効率が保証されます。 実際のX12メッセージ構造には、階層化されたプライマリ・レベルがあります。

最上位から最下位までの構造は次のとおりです:

• インター・チェンジ・エンベロープ
• 機能グループ
• トランザクションが設定されました

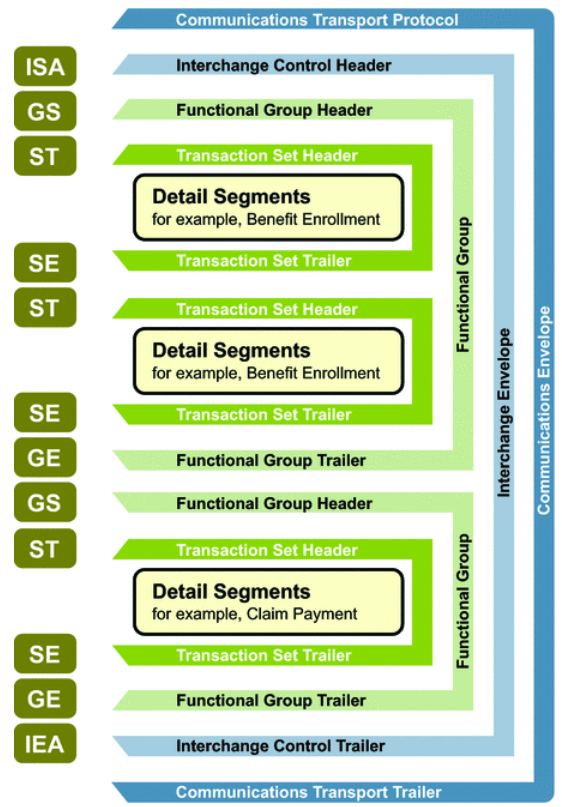

次の図は、X12エンベロープの構造を示しています。 これらの各レベルについて詳しく説明します。
「
図x12_env_structure.pngの説明」

X12、Inc. Copyright©2021、X12、Inc. Format©2021 Washington Publishing Company (WPC)の許可を得て転載。 X12のライセンスに基づいて、WPCによって排他的に公開されます。 All Rights Reserved.

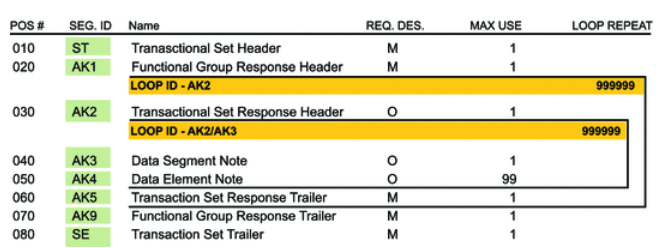

次の例は、X12標準および業界固有のほとんどの実装ガイドに表示されるX12 997 (Functional Acknowledgment)の標準セグメント表を示しています。

機能グループ(GS/GE)

機能グループは、多くの場合、内部エンベロープと呼ばれ、1つ以上のトランザクション・セットで構成されます。同じタイプはすべて1つの伝送にまとめてバッチ化できます。

機能グループは、ヘッダーおよびトレーラ・セグメントによって定義されます。 機能グループ・ヘッダー(指定GS)セグメントは最初に表示され、機能グループ・トレーラ(指定GE)セグメントは最後に表示されます。 多数のトランザクション・セットを機能グループに含めることができますが、すべてのローカル・トランザクションが同じタイプである必要があります。

機能グループ内では、各トランザクション・セットには機能識別子コード(ヘッダー・セグメントの最初のデータ要素)が割り当てられます。 特定の機能グループを構成するトランザクション・セットは、この機能IDコードによって識別されます。

GSセグメントには次のものが含まれます:

• 機能IDコード(850オーダーのPO、270適格のHS、カバレッジまたは福利厚生の照会など)、機能グループのトランザクションのタイプを示す2文字のトランザクション・コード。
• 送信者およびレシーバの識別。
• 制御情報(ヘッダーおよびトレーラ・セグメントの機能グループ・コントロール番号は同一である必要があります)。
• 日付と時刻

GEセグメントには次のものが含まれます:

• 含まれるトランザクション・セットの数。
• 送信者によって作成および管理されるグループ・コントロール番号。

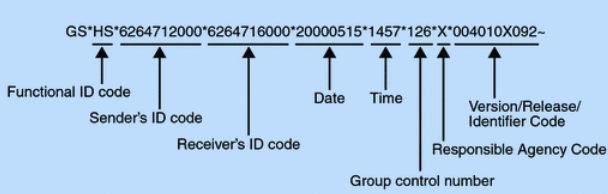

次の例は、機能グループ・ヘッダー(GS)を示しています。

次の例は、機能グループ・トレーラ(GE)を示しています。

インター・チェンジ・エンベロープ(ISA/IEA)

交換エンベロープ(通常は外側のエンベロープと呼ばれます)は、1回の送信するすべてのデータのラッパーです。 複数の機能グループを含めることができます。 この特性は、異なるタイプのトランザクションを変更エンベロープに含めることができ、各タイプのトランザクションは個別の機能グループに格納されます。

交換エンベロープはヘッダーとトレーラによって定義され、交換制御ヘッダー(指定されたISA)が最初に表示され、交換制御トレーラ(指定されたIEA)が最後に表示されます。

ISAセグメントとIEAセグメントには、1つ以上の機能グループを展開する他に、次のものがあります:

• データ要素のセパレータとデータ・セグメントのターミネータ
• 送信者およびレシーバの識別
• コントロール情報(メッセージが正しく受信されたことを確認するために使用)
• 承認およびセキュリティ情報(該当する場合)

次の一連の情報が送信されます:

• ISA
• オプションの交換関連制御セグメント
• トランザクション・タイプ別に機能グループにグループ化した実際のメッセージ情報
• IEA

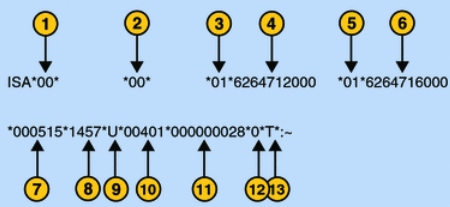

次の例は、交換ヘッダー(ISA)を示しています。

次のリストでは、ISAセグメントについて説明します:

1. 承認情報クオリファイア
2. セキュリティ情報クオリファイア
3. インター・チェンジID修飾子
4. 交換送信者ID
5. インター・チェンジID修飾子
6. 交換レシーバID
7. 日付
8. Time
9. 反復のセパレータ
10. 交換制御バージョン番号
11. 交換制御番号
12. 確認リクエスト済
13. 使用状況インジケータ

次の例は、交換トレーラ(IEA)を示しています。

トランザクション・セット(ST/SE)

各トランザクション・セット(トランザクションとも呼ばれる)には、次のものが含まれます:

• トランザクション・セット・ヘッダー(指定ST)
• トランザクション・セット・トレーラ(指定SE)
• ヘッダーとフッター内に封筒された単一のメッセージ

トランザクション・セットには、3桁のコード、テキスト・タイトルおよび2文字のコード(たとえば、997、機能確認(FA))があります。

トランザクション・セットは、セグメントと呼ばれるユニットにグループ化される論理的な関連の情報で構成されます。 たとえば、トランザクション・セットで使用される1つのセグメントが住所を伝達する場合があります: 市区町村、州、郵便番号およびその他の地理情報。 トランザクション・セットには、複数のセグメントを含めることができます。 たとえば、住所セグメントを繰り返し使用して、複数の住所情報を伝達できます。

X12標準では、トランザクション・セット内のセグメントの順序、および各セグメント内の要素の順序を定義します。 セグメントとエレメントの関係は、データベース環境のレコードとフィールドの関係と比較できます。

次の例は、トランザクション・セット・ヘッダー(ST)を示しています。

次の例は、トランザクション・セット・トレーラ(SE)を示しています。

エンベロープ・コード・リスト

この参照セクションでは、列挙コード・リストから値を使用する必要のある要素について、X12エンベロープ・セグメントISAおよびGSに許可される値のリストを示します。

Authorization Information Qualifier (ISA01)

次の表に、X12のEDI交換ID修飾子に使用できる値を示します(「アウトバウンドEDIのスキーマ要素」を参照)。

値	説明
00 (default)	承認情報がありません(I02に意味のある情報がありません)
01	UCS通信ID
02	EDX通信ID
03	追加のデータID
04	鉄道通信ID
05	Department of Defense (DoD) Communication Identifier
06	米国連邦政府通信識別子
07 **	トラック通信ID
08 **	Ocean Communications ID

ノート:

強調表示されたコード値は、X12バージョン5020以上でのみ有効です。

セキュリティ情報クオリファイア(ISA03)

次の表に、「アウトバウンドEDIのスキーマ要素」で説明されているように、X12のセキュリティ情報修飾子で許可される値を示します。

値	説明
00 (default)	セキュリティ情報がありません(要素I04に意味のある情報はありません、セキュリティ情報)
01	パスワード

EDI交換IDクオリファイア(ISA05およびISA07)

次の表に、「ホスト・プロファイルの定義」および「アウトバウンドEDIのスキーマ要素」(headers > interchange-ctrl > sender-id-qualifier and receiver-id-qualifier)で説明されているように、X12のEDI交換IDクオリファイアに許可される値を示します。

値	説明
01	Duns (Dun & Bradstreet)
02	SCAC(標準運送業者アルファ・コード)
03	FMC (連邦海事管理委員会)
04	IATA (国際航空運送関連付け)
07 **	グローバル・ロケーション・ナンバー(GLN) (Uniform Code Council (UCC)および国際条項番号関連付け(EAN)番号付けシステム内の法的、機能、または物理的なロケーションを識別するための、グローバルに一意の13桁のコードです。)
08	UCC EDI通信ID (Comm ID)
09	X.121 (CCITT)
10	国防省(DoD)アクティビティ住所コード
11	DEA (医薬品執行局)
12	電話会社
13	UCSコード (UCSコードはUCS伝送に使用されるコードです。モデムの市外局番と電話番号が含まれます。句読点、空白またはアクセス・コードは含まれません。)
14	Duns Plus Suffix
15	カナダ石油会計士協会
16	4文字サフィクスが付いたDuns番号
17	米国銀行関連付け(ABA)転送ルーティング番号(チェック・デジットを含む、9桁)
18	アメリカ鉄道関連付け(AAR)標準配分コード
19	オーストラリアのEDI協議会(EDICA)通信ID番号(COMM ID)
20	ヘルス産業番号(HIN)
21	統合後処理教育データ・システム(IPEDS)
22	連邦教育機関(FICE)
23	国立教育統計センター・オブ・データ12桁共通コア・オブ・データ12桁/Pre-K-Grade 12 Institutes、またはNCES
24	大学院入学試験プログラム4桁制大学(ATP)
25	American College Testing Program 4-Digit Code of Postsecondary Institutions, or ACT
26	カナダ・ポスト・セカンド・インスティテューションの一覧
27	医療融資管理(HCFA)によって割り当てられた運送業者識別番号
28	医療融資管理(HCFA)によって割り当てられた会計仲介業者識別番号
29	Health Care Financing Administration (HCFA)により割り当てられたメディケア・プロバイダおよびサプライヤ識別番号
30	米国連邦税識別番号
31	国際産業災害委員会および委員会(IAIABC)によって割り当てられた管轄区域識別番号プラス4
32	米国連邦事業主識別番号 (FEIN)
33	国家保険委員会(NAIC)
34	医療資金調達管理(HCFA)と連携して州医療機関によって割り当てられた、メディケイド・プロバイダおよびサプライヤ識別番号
35	Statistics Canada Canadian College Student Information System Institution Codes
36	統計カナダ大学学生情報システム機関コード
37	不動産情報コンパイラ/アナリスト社会NEW
38 **	The College Board and ACT, Inc. 6-Digit Code List of Secondary Institutions
AM	Association Mexicana del Codigo de Producto (AMECOP)コミュニケーションID
NR	全米小売業者関連付け(NRMA) - 割当て済
SA **	安全およびフィットネス電子レコード(SAFER)システムによって割り当てられたユーザー識別番号
シリアル#	標準住所番号
ZZ	相互定義済

ノート:

強調表示されたコード値は、X12バージョン5020以上でのみ有効です。

また、デフォルト値は使用されません。 ホスト・プロファイルまたは取引先にB2B識別子を追加するか、アウトバウンド・バックエンド統合でマッピングして値を指定する必要があります。

Interchange Control Standards Identifier (ISA11 - バージョン4012以前)

次の表に、X12の交換制御標準識別子で許可される値を示します。 「アウトバウンドEDIのスキーマ要素」を参照してください。

このエレメントは、バージョン4020以降で繰り返しセパレータを指定するように繰り返し使用されています。

値	説明
U (デフォルト)	ASC X12、TDCCおよびUCSの米国EDIコミュニティ

確認リクエスト済(ISA14)

次の表に、X12でリクエストされた確認の値を示します。 「アウトバウンドEDIのスキーマ要素」を参照してください。

値	説明
0 (デフォルト)	交換確認リクエストなし
1	インター・チェンジ確認リクエスト(TA1)

使用インジケータ(ISA15)

次の表に、X12の使用インジケータで使用できる値を示します。 「アウトバウンドEDIのスキーマ要素」を参照してください(ヘッダー> interchange-ctrl > usage-indicator)。

値	説明
I	情報
P (デフォルト)	製品データ
T	データのテスト

責任機関コード(GS07)

次の表に、X12で担当する機関コードの許容値を示します。 「アウトバウンドEDIのスキーマ要素」を参照してください(ヘッダー>グループ> resp-agency-code)。

値	説明
T	Transportation Data Coordinating Committee (TDCC)
X (デフォルト)	Accredited Standards Committee X12
