Exemple : création d'un graphique représentant le statut de tâche par mois

Cet exemple permet de créer un graphique qui récapitule le statut d'avancement de toutes les tâches par période. Vous pouvez ainsi déterminer si certaines tâches ne sont pas terminées, période par période.

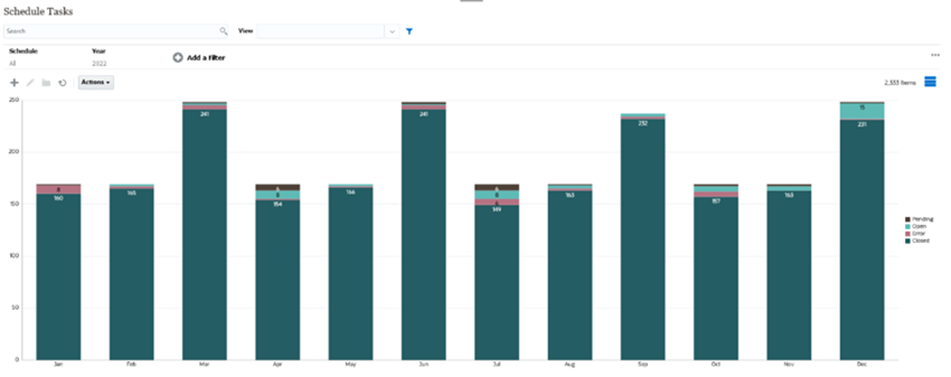

Le graphique généré est affiché ci-après. Cliquez sur n'importe quelle zone du graphique pour l'explorer vers le bas et visualiser les différents enregistrements constitutifs de la zone agrégée.

Pour créer ce graphique, procédez comme suit :

1. Sur la page d'accueil, cliquez sur Tâches. Cliquez sur Tâches de l'échéancier pour afficher la liste de tâches.

2. Dans le sélecteur de vue en haut à droite de la page, sélectionnez Vue graphique.

   La vue de graphique apparaît : un graphique par défaut est affiché.

3. Cliquez sur Modifier en haut à droite pour afficher la boîte de dialogue Modifier le graphique.
4. Dans l'onglet Propriétés, indiquez les éléments suivants :
   • Dans Type, sélectionnez Colonne.
   • Désélectionnez Quadrillage.
   • Dans Période, sélectionnez Sélection.

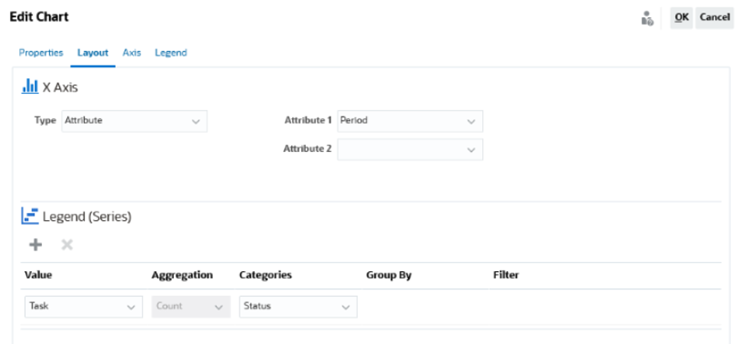

5. Dans l'onglet Disposition, indiquez les éléments suivants :



   • Dans la section Axe X :
     • Dans Type, sélectionnez Attribut.
     • Dans Attribut 1, sélectionnez Période.
   • Dans la section Légende (série) :
     • Dans Valeur, sélectionnez Tâche.
     • Dans Catégories, sélectionnez Statut.
6. Dans l'onglet Axe, conservez les paramètres par défaut.
7. Dans l'onglet Légende, indiquez les éléments suivants :
   • Dans Position de la légende, sélectionnez Droite.
   • Dans Palette, sélectionnez Redwood.
8. Cliquez sur OK.
