גרפי עמודות

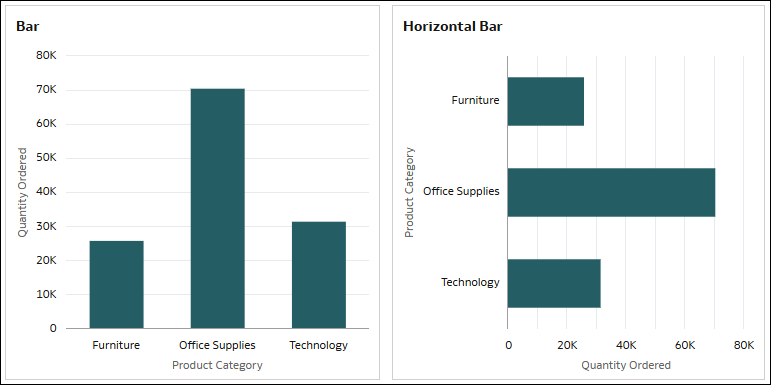

נתונים אלה של תרשים המחשות גרפיות בצורה של עמודות אנכיות או אופקיות שבהן אורך העמודות יחסי לערכים שהם מייצגים. הם משווים קבוצות של נתונים באמצעות מדד ותכונה אחת.

תרשים המוטות האנכיות משמש בצורה הטובה ביותר להצגת שינויים גדולים. תרשים עמודות אופקיות יכול להקל על קריאה מתוויות מלל מאשר תרשים עמודות סטנדרטי, במיוחד אם התוויות ארוכות.

לדוגמה, השתמש בתרשים עמודות אנכי או אופקי כדי להשוות את הכמות המוזמנת בתת-קטגוריות שונות של מוצר.

לתרשים עמודות אנכיות, השתמש במדד כגון כמות שהוזמנה לערכים (ציר Y) ותכונה כגון קטגוריית מוצר לקטגוריה (ציר X).

לתרשים עמודות אופקיות, השתמש בכמות שהוזמנה לערכים - ציר X וקטגוריית מוצר לקטגוריה - ציר Y.

.png

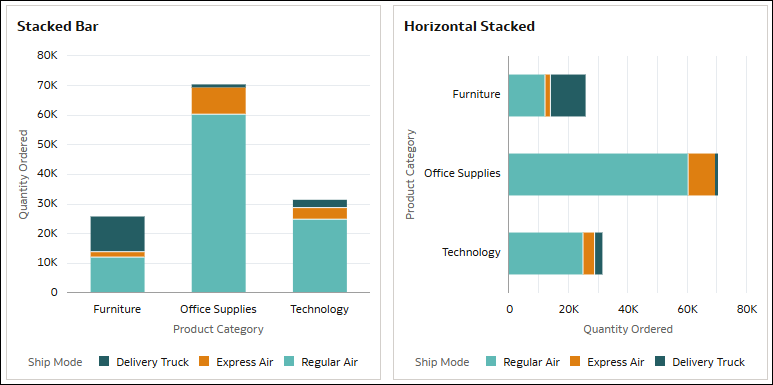

המחשה גרפית של תרשים עמודות מוערם מתארת את העמודות באמצעות שתי קטגוריות במקום אחת, והיא משמשת באופן הטוב ביותר להצגת הגדלים הכוללים של הקבוצות. אתה יכול ליצור המחשות גרפיות של עמודות מוערמות אנכיות או אופקיות ב-100%.

לדוגמה, השתמש בתרשים עמודות מוערם כדי להשוות את הכמות שהוזמנה בקטגוריות המוצרים השונות וגם להציג את מצבי המשלוח שבהם נעשה שימוש.

עבור תרשים עמודות מוערם אנכי, השתמש במדד כגון כמות שהוזמנה עבור ערכים (ציר Y), תכונה כגון קטגוריית מוצר עבור קטגוריה (ציר X), ותכונה אחרת כגון מצב משלוח עבור צבע.

לתרשים עמודות מוערם אופקי, השתמש בכמות שהוזמנה לערכים (ציר X), קטגוריית מוצר לקטגוריה (ציר Y) ומצב משלוח לצבע.

בדוגמאות אלו, צירי הערכים מציגים את הערכים המספריים של 'כמות שהוזמנה' כדי לציין את הערך המוחלט של כל קטגוריית מוצר לפי מצבי המשלוח. העמודות מציגות את קטגוריות המוצרים והצבעים בתוך העמודות מייצגים את מצבי המשלוח.

.png

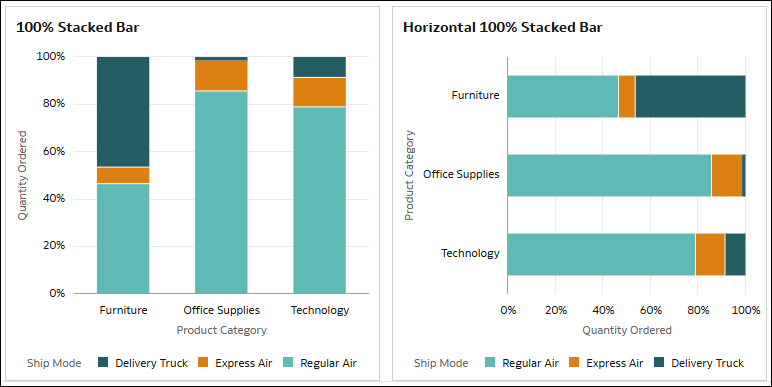

המחשה גרפית של עמודות מוערמות ב- 100% מפזרת את ערכי האחוז היחסיים של נקודות הנתונים כך שיהיו שווים לאורך כל העמודה. נתונים המכילים ערכים שליליים מאריכים את העמודה מתחת לקו הבסיס של 0%. אתה יכול ליצור המחשות גרפיות של עמודות מוערמות אנכיות או אופקיות ב-100%.

לעתים קל יותר להבין סוג המחשה גרפית זה מאשר תרשים עמודות מוערם רגיל שבו הרכב העמודות הקטנות עשוי להיות מורכב לראייה.

לדוגמה, השתמש בתרשים עמודות מוערם של 100% כדי להשוות את הכמות המוזמנת בקטגוריות המוצרים השונות וגם להציג את מצב המשלוח שבו נעשה שימוש.

עבור עמודה מוערמת אנכית של 100%, השתמש במדד כגון כמות שהוזמנה עבור ערכים (ציר Y), תכונה כגון קטגוריית מוצר עבור קטגוריה (ציר X), ותכונה אחרת כגון מצב משלוח עבור צבע.

לתרשים עמודות מוערם של 100%, השתמש בכמות שהוזמנה לערכים (ציר X), קטגוריית מוצר לקטגוריה (ציר Y) ומצב משלוח לצבע.

בדוגמה זו, בדומה לתרשימי העמודות המוערמים, העמודות מציגות את קטגוריות המוצרים והצבעים בעמודות מייצגים את מצבי המשלוח. עם זאת, צירי הערכים מציגים אחוזים מ- 0 עד 100 כדי לציין את ההרכב של כל קטגוריית מוצר לפי מצבי המשלוח. בקטגוריית מוצרי הרהיטים, מצב המשלוח של משאית המשלוח הוא 46% מהכמות שהוזמנה, משלוח אווירי מהיר הוא 7% ומשלוח אווירי רגיל הוא 47%.

.png

תרשימי Mekko

ב-Oracle Analytics, אתה יכול גם להשתמש בהמחשה גרפית של עמודות מוערמות של 100% כדי ליצור תרשים Mekko.

מערך הדרכה זה מראה לך כיצד ליצור תרשים Mekko: הדרכה.

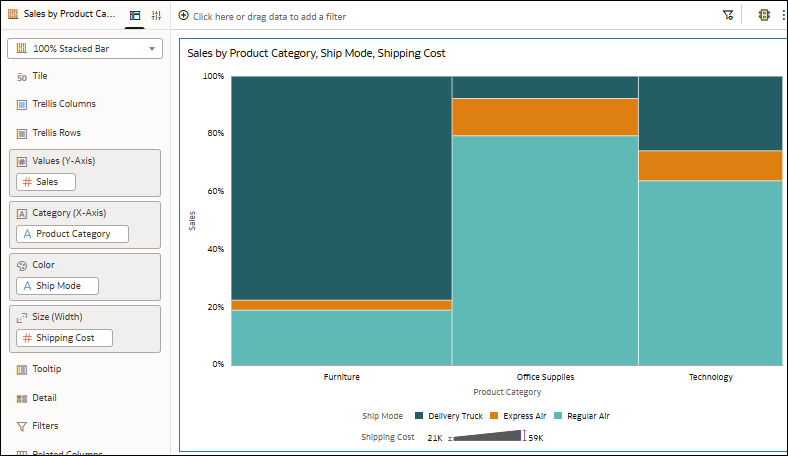

לדוגמה, קח תרשים עמודות מוערם אנכי של 100% המשווה את המכירות ועלויות המשלוח בקטגוריות המוצר ומצבי המשלוח השונים, ולאחר מכן השתמש במאפיינים 'פער עמודות' ו'גודל עמודות' כדי להפוך אותו לתרשים Mekko. בחלונית הדקדוק, השתמש במכירות בשביל ערכים (ציר Y) ועלות משלוח בשביל גודל (רוחב). השתמש בקטגוריות מוצר עבור קטגוריה (ציר X) ומצב משלוח עבור צבע. בכרטיסייה 'מאפיינים כלליים', השתמש במאפיין פער עמודות כדי להסיר את הרווח בין העמודות ולבחור באפשרות החל על מחסנית של המאפיין גודל עמודה כדי להפוך את המקטעים בכל עמודה לאותו רוחב.

.png

תרשים משולב מציג סוגים שונים של נתונים בדרכים שונות, הכול בתוך אותו גרף. ב-Oracle Analytics, תוכל להשתמש בתרשימי מוטות, קו, שטח ופיזור בהמחשה גרפית משולבת.

תרשים afcu, מאפשר תרשימים משולבים מתקדמים עם חוויית דקדוק מרובת שכבות. ב-Oracle Analytics, תוכל להשתמש בתרשימי מוטות, תרשים עמודות מוערם, תרשים קו, תרשים שטח, ותרשים קטגוריות ותרשים קטגוריות מוערם. תוכל להגדיר מאפיינים שונים לשכבות השונות כדי להבטיח שתרשים שכבות יהיה ברור באמצעות המאפיינים בכרטיסייה 'שכבות נתונים' של חלונית 'מאפיינים'.

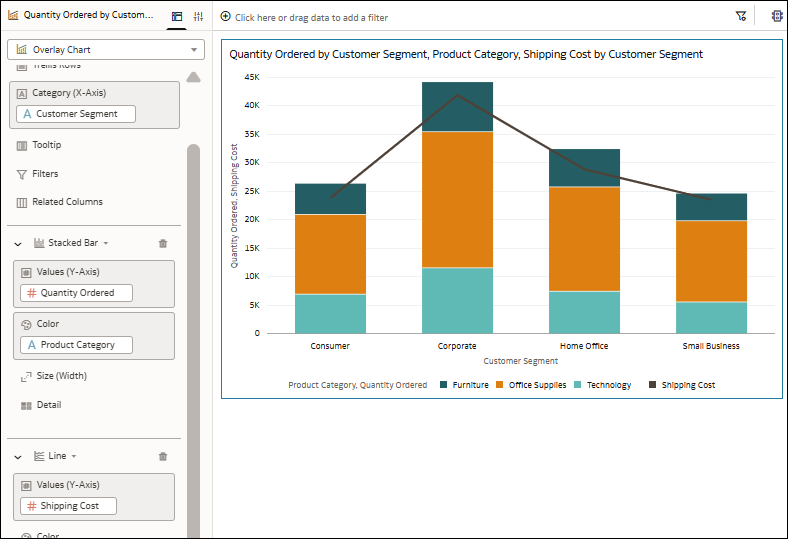

לדוגמה, צור תרשים שכבות שמשתמש בתרשים עמודות מוערם כדי להציג את הכמות המוזמנת על פני פלחי הלקוחות השונים לפי קטגוריית מוצר ותרשים קו להצגת עלות המשלוח.

השתמש בעמודה 'פלח לקוח' לקטגוריה (ציר X) שהיא רכיב משותף. לאחר מכן בחר המחשה גרפית של עמודות מוערמות לשכבה הראשונה והשתמש בכמות שהוזמנה לערכים (ציר Y) ולקטגוריית מוצר לצבע. הוסף שכבה נוספת עם המחשה גרפית של קו והשתמש בעלות משלוח לערכים (ציר Y). ההמחשה הגרפית מציגה את תרשים העמודות המוערם ואת תרשים המוטות יחד כאחד.

.png

מערך הדרכה זה מציג כיצד ליצור תרשים שכבות באמצעות תרשים מוטות ותרשים קו: הדרכה.

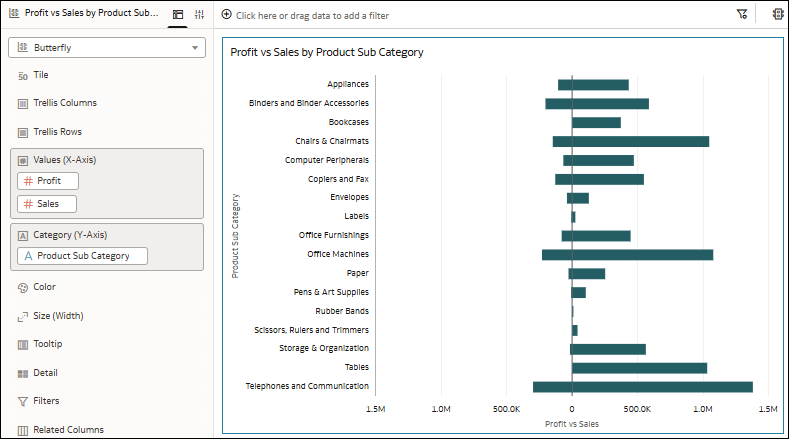

תרשים פרפר משווה בין שני מדדים זה לצד זה לאורך קו אנכי. הצד השמאלי של הקו האנכי מייצג את המדד הראשון על ציר ה-X והצד הימני של הקו האנכי מייצג את המדד השני על ציר ה-X. כדי להשוות את המדדים, בחר תכונה משותפת.

לדוגמה, השתמש בתרשים פרפרים כדי להשוות בין מספרי רווח ומכירות לקטגוריות משנה של מוצר. השתמש בשני מדדים כגון רווח ומכירות לערכים (ציר X) ותכונה כגון קטגוריית משנה של מוצר לקטגוריה (ציר Y).

בדוגמה זו, העמודות שמשמאל לקו האנכי בהמחשה הגרפית מייצגות רווח והעמודות שמימין מייצגות מכירות.

.png

תוכל להגדיר את קנה המידה של המדדים בציר האופקי כך שישתמשו באותה רמת פירוט או ברמות שונות. השתמש במאפיין סנכרון קני מידה של ההמחשה הגרפית.

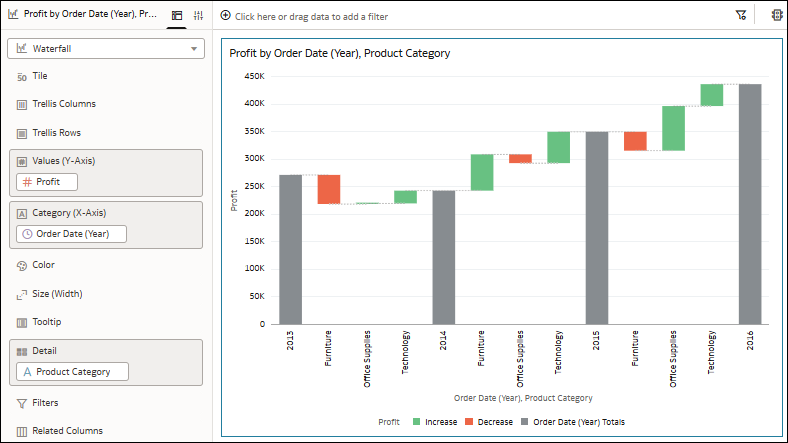

המחשה גרפית של תרשים מפל מראה כיצד ערך משתנה לאורך זמן, משתמש בציר X , Y , Z כדי להציג ערכי ביניים ושימושי במצגות ניהוליות.

לדוגמה, השתמש בתרשים מפל כדי לראות את הרכב הרווח לאורך זמן וכיצד קטגוריות המוצרים השונות תורמות לשינויים. השתמש במדד כגון רווח לערכים (ציר Y), עמודת תאריך כגון תאריך הזמנה (שנה) לקטגוריה (ציר X), ותכונה כגון קטגוריית מוצר לפירוט.

בדוגמה זו, העמודות הצבעוניות השונות מציגות את העליה והירידה ברווח לקטגוריות המוצרים, והעמודות הארוכות שנוגעות בציר האנכי מציגות את הסכומים הכוללים של כל שנה.

.png

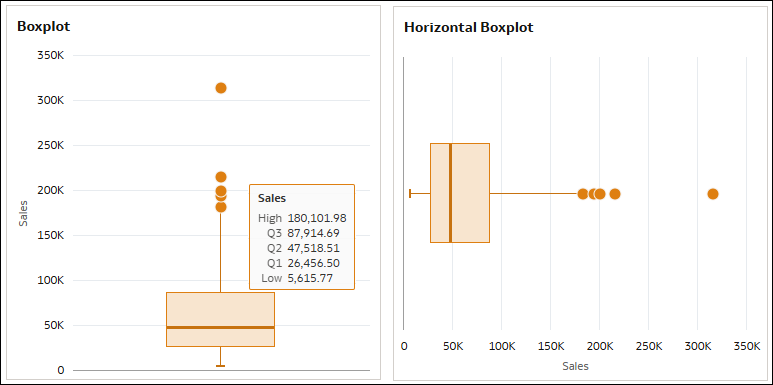

המחשה גרפית של תרשים תיבה מתארת קבוצות של נתונים מספריים באמצעות רביעונים ומזהה חריגים חשודי טעות. התיבה מכילה את שלושת הרביעונים בטווח הבין-רביעוני (IQR) ומייצגת את 50% האמצעיים מהנתונים, והנקודות מייצגות את חריגי ההזמנה. מגבלת הנתונים היא 10,000 שורות.

לדוגמה, השתמש בתרשים תיבה כדי לראות את התפלגות הערים במכירות.

בתרשים תיבה אנכי, השתמש במדד כגון 'מכירות' עבור ערכים (ציר Y) ותכונה כגון 'עיר' עבור פירוט (תיבה).

לתרשים תיבה אופקי, השתמש ב'מכירות' לערכים - ציר X ו'עיר' לפירוט - תיבה.

.png
