Trakasti grafikoni

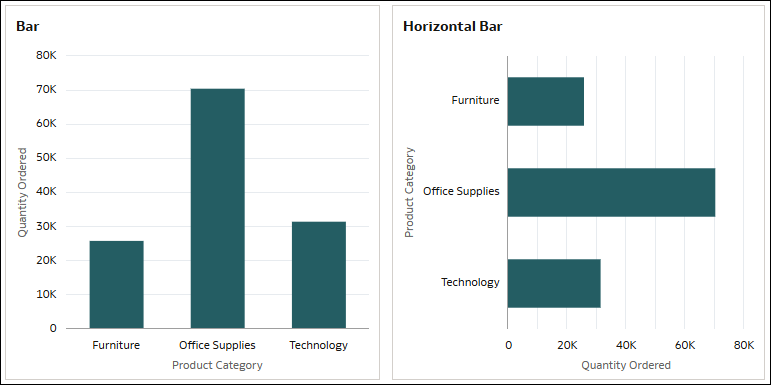

Te vizualizacije prikazuju podatke u obliku grafikona okomitih ili vodoravnih traka gdje je duljina traka proporcionalna vrijednostima koje predstavljaju. Uspoređuju grupe podataka s pomoću mjere i jednog atributa.

Okomiti trakasti grafikon najbolje se upotrebljava za prikaz velikih promjena. Vodoravni trakasti grafikon može olakšati čitanje tekstnih oznaka od standardnog trakastog grafikona, osobito ako su oznake duge.

Na primjer, s pomoću okomitog ili vodoravnog trakastog grafikona usporedite naručenu količinu u različitim potkategorijama proizvoda.

Za okomiti trakasti grafikon upotrijebite mjeru kao što je Naručena količina za Vrijednosti (os Y) i atribut kao što je Kategorija proizvoda za Kategoriju (okvir).

Za vodoravni trakasti grafikon upotrijebite naručenu količinu za Vrijednosti (os X) i kategoriju proizvoda za Kategoriju (os Y).

.png

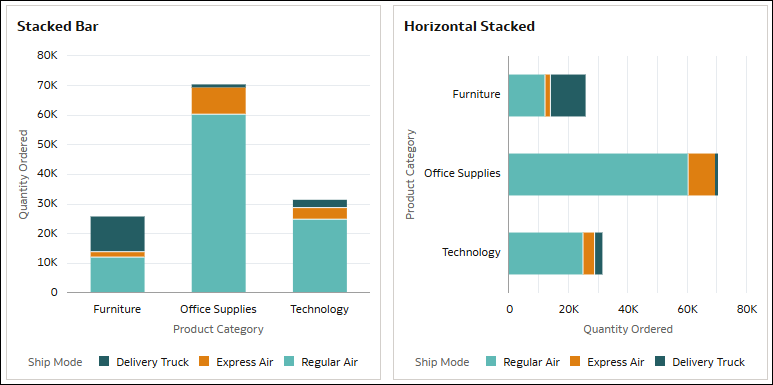

Složena trakasta vizualizacija prikazuje trake koje umjesto jedne upotrebljavaju dvije kategorije i najbolje se upotrebljava za prikaz ukupnih veličina grupa. Možete stvoriti okomite ili vodoravne složene trakaste vizualizacije.

Na primjer, s pomoću složenog trakastog grafikona od usporedite naručenu količinu u različitim kategorijama proizvoda uz istovremeno prikazivanje upotrijebljenih načina otpreme.

Za okomiti složeni trakasti grafikon upotrijebite mjeru kao što je Naručena količina za Vrijednosti (os Y), atribut kao što je Kategorija proizvoda za Kategoriju (os X) i drugi atribut kao što je Način otpreme za Boju.

Za vodoravni složeni trakasti grafikon upotrijebite Naručena količina za Vrijednosti (os X), kategoriju proizvoda za Kategoriju (os Y) i način otpreme za Boju.

U ovim primjerima osi vrijednosti prikazuju numeričke vrijednosti za Naručena količina kako bi se odredila apsolutna vrijednost za svaku kategoriju proizvoda prema načinima otpreme. Na trakama su prikazane kategorije proizvoda, a boje unutar traka predstavljaju načine otpreme.

.png

Vizualizacija složenog trakastog grafikona od 100 % širi relativne vrijednosti postotka podatkovne točke na čitavu duljinu trake. Podaci koji sadrže negativne vrijednosti proširuju okomitu traku izvan referentne vrijednosti 0 %. Možete stvoriti okomite ili vodoravne 100 % složene trakaste vizualizacije.

Ovu vrstu vizualizacije ponekad je lakše razumjeti nego uobičajenu složenu trakastu u kojoj bi moglo biti teško vidjeti sastav malih traka.

Na primjer, s pomoću složenog trakastog grafikona od 100 % usporedite naručenu količinu u različitim kategorijama proizvoda uz istovremeno prikazivanje upotrijebljenog načina otpreme.

Za okomiti 100 % složeni trakasti upotrijebite mjeru kao što je Naručena količina za Vrijednosti (os Y), atribut kao što je Kategorija proizvoda za Kategoriju (os X) i drugi atribut kao što je Način otpreme za Boju.

Za vodoravni 100 % složeni trakasti upotrijebite Naručena količina za Vrijednosti (os X), kategoriju proizvoda za Kategoriju (os Y) i način otpreme za Boju.

U ovom primjeru, slično kao i kod složenih trakastih grafikona, trake prikazuju kategorije proizvoda, a boje unutar traka predstavljaju načine otpreme. Međutim, osi vrijednosti prikazuju postotke od 0 do 100 kako bi označile sastav svake kategorije proizvoda prema načinima otpreme. U kategoriji proizvoda Namještaj, način Dostavni kamion je 46 % naručene količine, Ekspresni zračni prijevoz je 7 %, a Redovni zračni prijevoz je 47 %.

.png

Mekko grafikoni

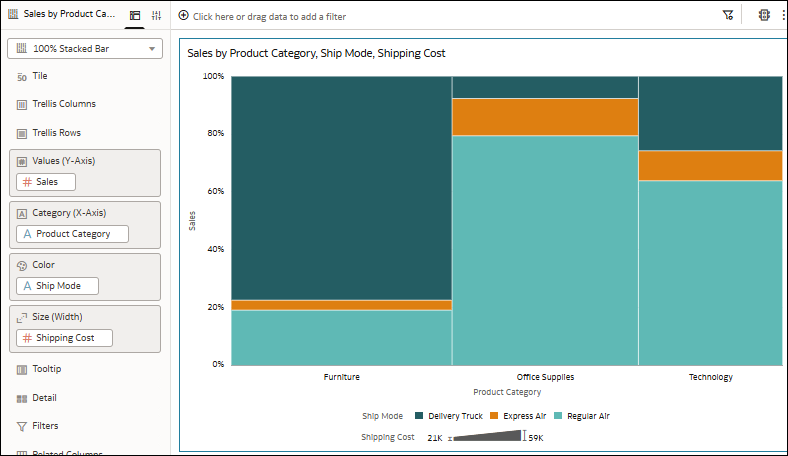

U servisu Oracle Analytics možete upotrebljavati i složenu trakastu vizualizaciju od 100 % kako biste stvorili Mekko grafikon.

U ovom vodiču saznat ćete kako možete stvoriti Mekko grafikon: Vodič.

Na primjer, uzmite okomiti 100% složeni trakasti grafikon koji uspoređuje troškove prodaje i otpreme u različitim kategorijama proizvoda i načinima otpreme, a zatim upotrijebite svojstva Razmak između traka i Veličina traka kako biste ga pretvorili u Mekko grafikon. U prozoru Gramatika odaberite Prodaja za Vrijednosti (os Y) i Trošak otpreme za Veličina (širina). Upotrijebite kategorije proizvoda za Kategoriju (os X) i način otpreme za Boju. Na kartici Opća svojstva upotrijebite svojstvo Razmak između traka kako biste uklonili razmak između traka i odaberite opciju Primijeni na stog za svojstvo Veličina trake kako bi segmenti na svakoj traci bili iste širine.

.png

Kombinirani grafikon prikazuje različite vrste podataka na različite načine, sve u sklopu istog grafikona. U servisu Oracle Analytics možete upotrebljavati trakaste, linijske, površinske i raspršene grafikone u kombiniranoj vizualizaciji.

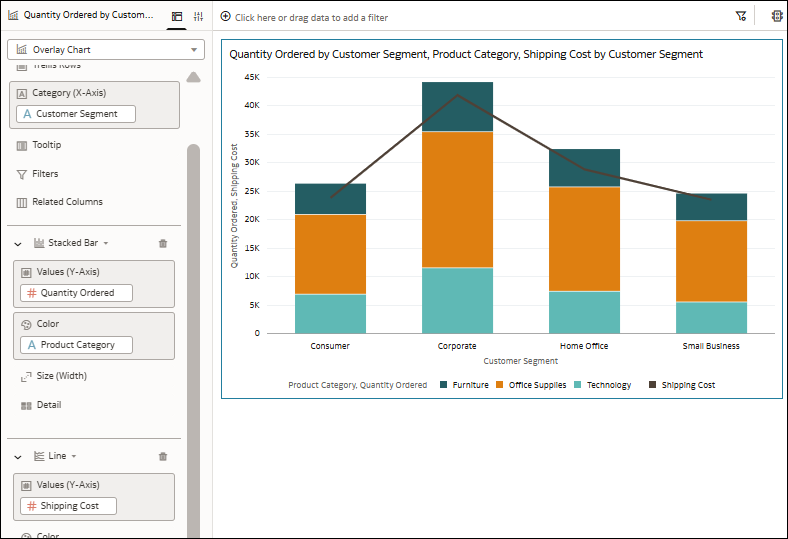

Preklopni grafikon omogućava napredne kombinacijske grafikone s gramatikom u više slojeva. U servisu Oracle Analytics možete upotrebljavati trakaste, složene trakaste, linijske, površinske, kategorijske i složene grafikone kategorija. Možete konfigurirati različita svojstva za različite slojeve kako biste osigurali da se preklopni grafikon očisti s pomoću svojstava na kartici Slojevi podataka u prozoru Svojstva.

Na primjer, izradite preklopni grafikon koji upotrebljava složeni trakasti grafikon za prikaz količine naručene u različitim segmentima kupaca prema kategoriji proizvoda i linijski grafikon za prikaz troška otpreme.

Upotrijebite stupac Segment kupca za Kategoriju (os X) koji je zajednički element. Zatim odaberite vizualizaciju Složeno trakasto za prvi sloj i upotrijebite naručenu količinu za Vrijednosti (os Y) i kategoriju proizvoda za Boju. Dodajte drugi sloj s vizualizacijom stavke i upotrijebite trošak otpreme za Vrijednosti (os Y). Vizualizacija prikazuje složeni trakasti grafikon i linijski grafikon zajedno kao jedan.

.png

U ovom vodiču saznat ćete kako u trakastom grafikonu i linijskom grafikonu možete stvoriti preklopni grafikon: Vodič.

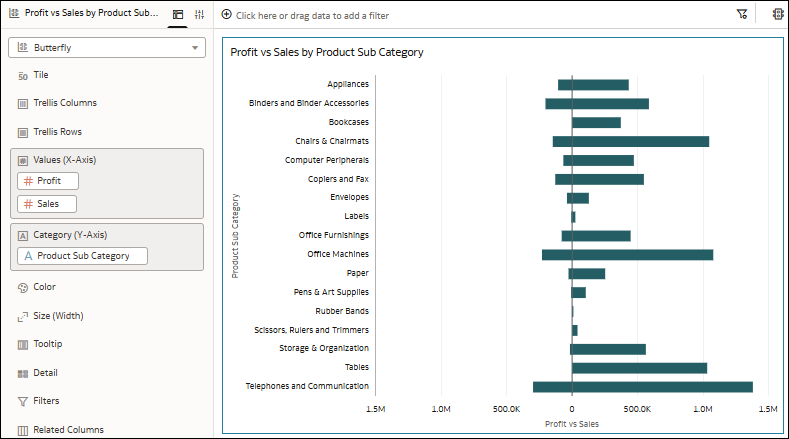

Leptir grafikon uspoređuje dvije mjere jednu uz drugu uz okomitu liniju. Lijeva strana okomite crte predstavlja prvu mjeru na osi X, a desna strana okomite crte predstavlja drugu mjeru na osi X. Za usporedbu mjera odaberite zajednički atribut.

Na primjer, upotrijebite leptir grafikon za usporedbu dobiti i prodajnih brojeva za potkategorije proizvoda. Upotrijebite dvije mjere kao što su Dobit i Prodaja za Vrijednosti (os X) i atribut kao što je Potkategorija proizvoda za Kategoriju (os Y).

U ovom primjeru, trake s lijeve strane okomite linije u vizualizaciji predstavljaju dobit, a trake s desne strane predstavljaju prodaju.

.png

Prilagodbu mjera na vodoravnoj osi možete konfigurirati tako da upotrebljava iste ili različite razine granularnosti. Za vizualizaciju upotrijebite svojstvo Sinkroniziraj razmjere.

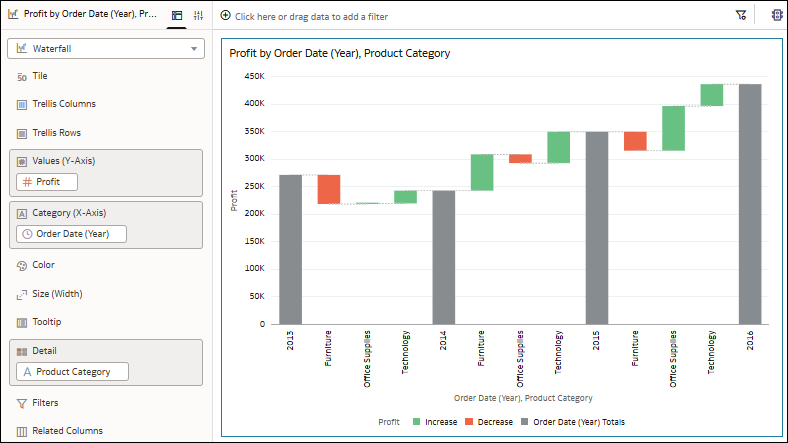

Kaskadna vizualizacija prikazuje kako se vrijednost mijenja tijekom vremena, upotrebljava osi X, Y, Z za prikaz srednjih vrijednosti i korisna je u izvršnim prezentacijama.

Na primjer, upotrijebite kaskadni grafikon kako biste vidjeli sastav dobiti tijekom vremena i kako različite kategorije proizvoda doprinose promjenama. Upotrijebite mjeru kao što je Dobit za Vrijednosti (os Y), stupac s datumom kao što je Datum narudžbe (godina) za Kategoriju (os X) i atribut kao što je Kategorija proizvoda za Pojedinosti.

U ovom primjeru različite trake u boji prikazuju povećanja i smanjenja dobiti za kategorije proizvoda, a duge trake koje dodiruju okomitu os prikazuju ukupne iznose za svaku godinu.

.png

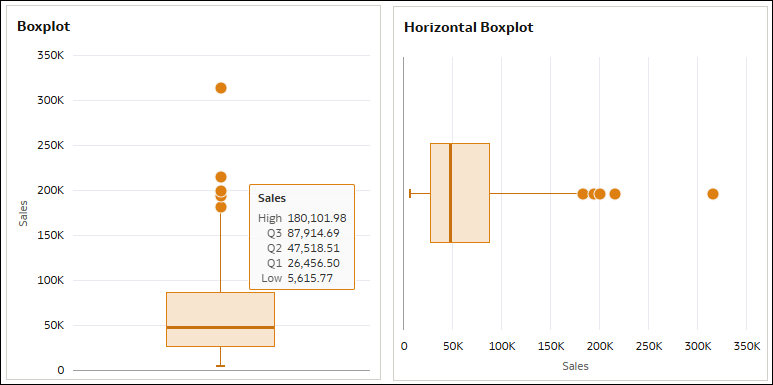

Vizualizacija kutijastog dijagrama prikazuje grupe numeričkih podataka kroz kvartile i identificira slojeve. Okvir sadrži tri kvartila u interkvartilnom rasponu (IQR) i predstavlja srednjih 50 % podataka, a točke predstavljaju netipične vrijednosti. Ograničenje podataka je 10 000 redaka.

Na primjer, upotrijebite kutijasti dijagram za prikaz raspodjele gradova u prodaji.

Za okomiti kutijasti dijagram upotrijebite mjeru kao što je Prodaja za Vrijednosti (os Y) i atribut kao što je Grad za Pojedinosti (okvir).

Za vodoravni kutijasti dijagram upotrijebite Prodaja za Vrijednosti (os X) i Grad za Pojedinosti (okvir).

.png
