配賦トレース結果の表示

初めてトレースを実行する際には、フォーカル・ノードが表示されます。

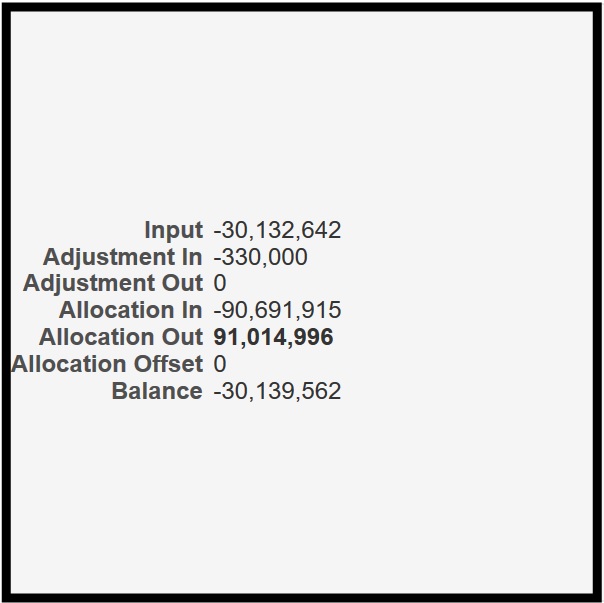

図9-6 配賦トレースのフォーカル・ノードの例


フォーカル・ノードに示される各ルールの様々な情報については、この後の段落で説明します。

フル・サイズ(ズーム率100%)では、フォーカル・ノードには、残高、入力、調整範囲内、調整範囲外、配賦範囲内、配賦範囲外、配賦オフセット額が表示されます。

フォーカル・ノードの全体が表示されない場合は、ズーム/中央ツールを使用して動かすことができます。

ズーム/中央ツール

中央の点をクリックすると、図が中央に表示されます。矢印をクリックすると、その方向に図の背景が動きます。つまり、図そのものは反対方向に動きます。

フォーカル・ノードの右端の中央をポイントすると、+ (プラス)記号が表示されます。

+記号の「表示」ボタン

+記号をクリックして図を展開し、ルール・ノードを表示できます(図9-7)。

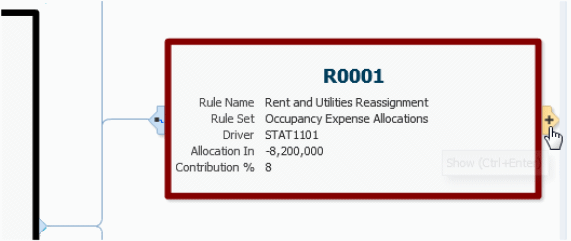

図9-7 配賦トレースのルール・ノード


ルール・ノードに示される各ルールの様々な情報については、この後の段落で説明します。

100%ズームでは、ルール・ノードにルール番号、ルール名およびルール・セットが表示されます。配賦ドライバ、配賦範囲内(後方トレース)、配賦範囲外(前方トレース)、およびフォーカル・ノードに示される合計配賦に対するコントリビューションも表示されます。

ルール・ノードの右端にカーソルを置くと、+記号をクリックしてディメンション・ノードを表示できます(図9-8)。左側の記号をクリックすると、ルール・ノードがデタッチされ、チャートの他の部分から離れて表示されます。矢印記号をクリックすると、図の表示に戻ります。

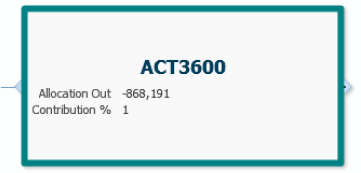

図9-8 配賦トレースのディメンション・ノード


ディメンション・ノードに示される各ディメンションの様々な情報については、この後の段落で説明します。

100%ズームでは、ディメンション・ノードには、メンバー名、配賦範囲外(後方トレース)、配賦範囲内(前方トレース)、およびフォーカル・ノードへのコントリビューションの割合またはフォーカル・ノードからのコントリビューションの割合が示されます。ノード左端の記号をクリックすると、そのノードがチャートの他の部分からデタッチされます。矢印をクリックすると元に戻ります。

図のその他のコントロール

図のその他のコントロールでは、次のアクションが実行されます。

  • ノード構成ボタン — ノード・ツリーの構成を変更します。

  • 全体表示ボタン — 縮小表示して、図のできるだけ多くの部分を表示します。最大で10個のルール・ノードとディメンション・ノードが表示されます。各タイプの最後のノードの後に矢印がある場合は、さらに表示できるノードがあることを意味します。

  • 「ズーム・イン」ボタン — クリックすると、図が1ステップ拡大されます(ズーム・イン)。

  • 「ズーム・アウト」ボタン — クリックすると、図が1ステップ縮小されます(ズーム・アウト)。

    注:

    ズーム・インとズーム・アウトを行うとき、2つのズーム・アイコンの間で矢印が移動して相対的なズーム・レベルを示します。

  • 「非表示」ボタン — コントロール・パネルを非表示にします。クリックすると再び表示されます。

ズーム・レベルが100%、75%および50%の場合、フォーカス・ノードおよびルール・ノードの配賦(入)と配賦(出)の金額に対してハイパーリンクが表示されます。「ルール・バランシング」画面のリンクと同じように、これらをクリックしてOracle Smart View for Officeを起動できます。
