例: フォーム・テンプレートの期間とステータス(および説明)を表示するチャートの作成

この例では、特定の補足データ・フォームの期間および詳細ステータスを表示するチャートを作成します。

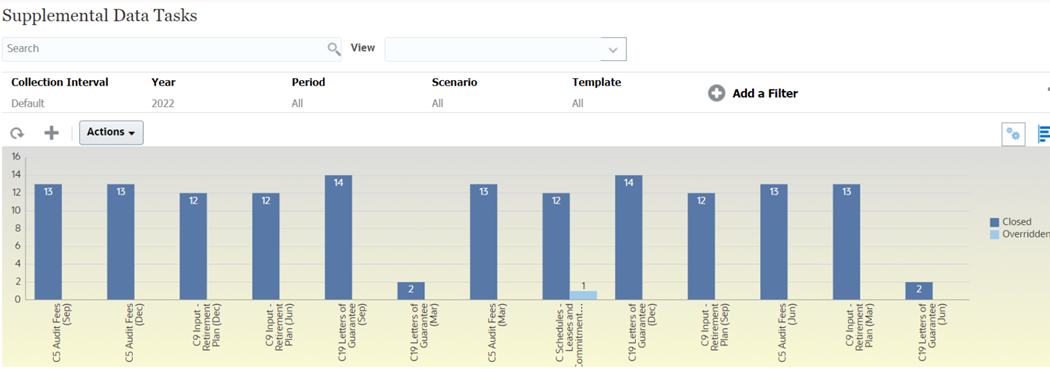

生成されたチャートは、次のように表示されます。チャート内の任意の領域をクリックして、集約されたその領域を構成する個々のレコードにドリルダウンして表示します。

このチャートを作成するには:

1. ホームページで「タスク」をクリックします。「補足データ・タスク」をクリックして、補足データ・タスク・リストを表示します。

2. ページの右上にあるビュー・セレクタから、「チャート・ビュー」を選択します。

   デフォルトのチャートが表示されているチャート・ビューが表示されます。

3. 右上の「編集」をクリックして「チャートの編集」ダイアログを表示します。
4. 「プロパティ」タブで、次の情報を入力します:



   • 「タイプ」で、「棒」を選択します。
   • 「背景」で、「単色」を選択します。ドロップダウンから好みの色を選択します。
   • 「グラデーション」を選択します。ドロップダウン・メニューから好みの色を選択します。
   • 「ラベルの位置」で、「エッジの内側」を選択します。
   • 「向き」で、「垂直」を選択します。
   • 「グリッド線」を選択します。
   • 「ゼロとしての欠落値」の選択を解除します。
   • 「二重Y軸」の選択を解除します。
   • 「期間」で、「選択」を選択します。

5. 「レイアウト」タブで、次の情報を入力します:



   • 「X軸」セクションで、「タイプ」に「属性」を選択します。「属性1」に対して「テンプレート」を選択します。「属性2」に対して「期間」を選択します。
   • 「凡例(系列)」セクションで、2つの値を入力します:
     • 「値」で、「フォーム」を選択します。
     • 「カテゴリ」で、「ステータス(詳細)」を選択します。
6. 「軸」タブでは、デフォルトの設定をそのままにしておきます。

7. 「凡例」タブで、次の情報を入力します:

   • 「凡例の位置」で、「右」を選択します。
   • 「パレット」で、「レッドウッド」を選択します。
8. 「OK」をクリックします。
