例: フォームとそのステータスを表示するチャートの作成

この例では、特定の補足データ・フォームのステータスを表示するチャートを作成します。

Note:

これはアプリケーション固有のデータに基づいた一般的な例で、データに同様のチャートを設定する方法を説明しています。この例は再現できません。

生成されたチャートは、次のように表示されます。チャート内の任意の領域をクリックして、集約されたその領域を構成する個々のレコードにドリルダウンして表示します。

フォームとそのステータスを表示するチャートの作成

このチャートを作成するには:

  1. ホームページで「タスク」をクリックします。「補足データ・タスク」をクリックして、補足データ・タスク・リストを表示します。

  2. ページの右上にあるビュー・セレクタから、「チャート・ビュー」を選択します。

    デフォルトのチャートが表示されているチャート・ビューが表示されます。

  3. 右上の「編集」をクリックして「チャートの編集」ダイアログを表示します。

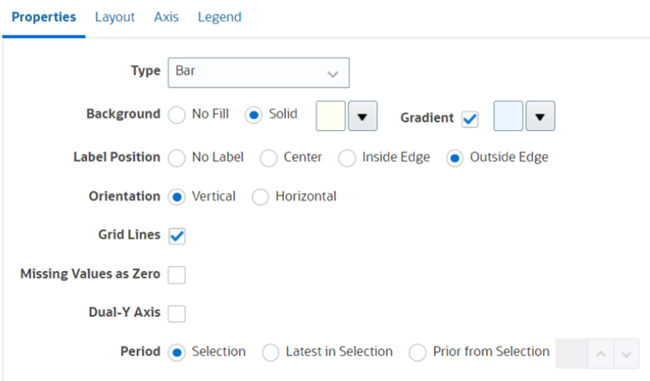

  4. 「プロパティ」タブで、次の情報を入力します:

    「プロパティ」タブ

    • 「タイプ」で、「棒」を選択します。
    • 「背景」で、「単色」を選択します。ドロップダウンから好みの色を選択します。
    • 「グラデーション」チェック・ボックスを選択します。好みの色を選択します。
    • 「ラベルの位置」で、「エッジの外側」を選択します。
    • 「向き」で、「垂直」を選択します。
    • 「グリッド線」を選択します。
    • 「ゼロとしての欠落値」の選択を解除します。
    • 「二重Y軸」の選択を解除します。
    • 「期間」で、「選択」を選択します。

  5. 「レイアウト」タブで、次の情報を入力します:

    「レイアウト」タブ

    • 「X軸」セクションで、「タイプ」に「日付」を選択します。
    • 「凡例(系列)」セクションで、2つの値を入力します:
      • 「値」で、「フォーム」を選択します。
      • 「カテゴリ」で、「なし」を選択します。
  6. 「軸」タブでは、デフォルトの設定をそのままにしておきます。

  7. 「凡例」タブで、次の情報を入力します:

    • 「凡例の位置」で、「右」を選択します。
    • 「パレット」で、「レッドウッド」を選択します。
  8. 「OK」をクリックします。
