Staafgrafieken

Bij deze visualisaties worden gegevens in een grafiek opgenomen in de vorm van verticale of horizontale balken, waarbij de lengte van de balken evenredig is aan de waarden die ze vertegenwoordigen. Gegevensgroepen worden vergeleken met behulp van een eenheid en een attribuut.

De verticale staafdiagram kan het beste worden gebruikt om grote wijzigingen te tonen. Een horizontale staafdiagram kan tekstlabels gemakkelijker leesbaar maken dan een standaardstaafdiagram, vooral bij lange labels.

Gebruik bijvoorbeeld een verticale of horizontale staafdiagram om de bestelde hoeveelheid te vergelijken voor de verschillende productsubcategorieën.

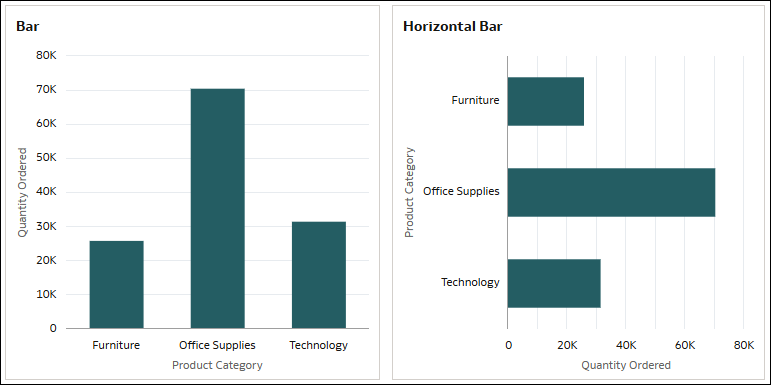

Gebruik bij een verticale staafdiagram een eenheid als 'Bestelde hoeveelheid' voor Waarden (Y-as) en een attribuut als 'Productcategorie' voor Categorie (X-as).

Gebruik bij een horizontale staafdiagram 'Bestelde hoeveelheid' voor Waarden (X-as) en 'Productcategorie' voor Categorie (Y-as).

.png

Een gestapelde staafvisualisatie toont de staven met twee categorieën in plaats van één en wordt het beste gebruikt om de totale grootte van groepen te tonen. U kunt verticale of horizontale gestapelde staafvisualisaties maken.

Gebruik bijvoorbeeld een gestapelde staafdiagram om de bestelde hoeveelheid voor de verschillende productcategorieën te vergelijken en tegelijkertijd de gebruikte verzendwijzen te tonen.

Gebruik voor een verticale gestapelde staafdiagram een eenheid als 'Bestelde hoeveelheid' voor Waarden (Y-as), een attribuut als 'Productcategorie' voor Categorie (X-as) en een ander attribuut als 'Verzendwijze' voor Kleur.

Gebruik voor een horizontale gestapelde staafdiagram 'Bestelde hoeveelheid' voor Waarden (X-as), 'Productcategorie' voor Categorie (Y-as) en 'Verzendwijze' voor Kleur.

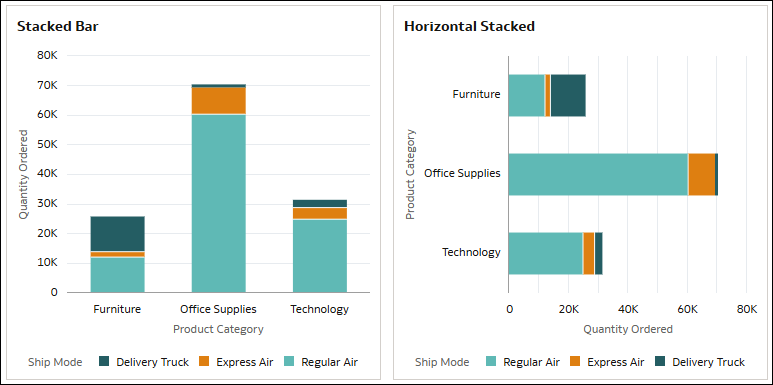

In deze voorbeelden worden op de waardenassen de numerieke waarden voor 'Bestelde hoeveelheid' weergegeven om de absolute waarde voor elke productcategorie per verzendwijze aan te geven. De staven tonen de productcategorieën en de kleuren in de staven staan voor de verzendwijze.

.png

Met een 100% gestapelde staafvisualisatie worden de relatieve percentagewaarden van de gegevenspunten gespreid zodat deze gelijk zijn aan de gehele staaflengte. Gegevens die negatieve waarden bevatten, breiden de staaf uit onder de basis van 0%. U kunt verticale of horizontale 100% gestapelde staafvisualisaties maken.

Dit visualisatietype is soms gemakkelijker te begrijpen dan een gewone gestapelde staaf, waarbij de samenstelling van de kleine staven moeilijk te zien kan zijn.

Gebruik bijvoorbeeld een 100% gestapelde staafdiagram om de bestelde hoeveelheid voor de verschillende productcategorieën te vergelijken en tegelijkertijd de gebruikte verzendwijze te tonen.

Gebruik voor een verticale 100% gestapelde staaf een eenheid als 'Bestelde hoeveelheid' voor Waarden (Y-as), een attribuut als 'Productcategorie' voor Categorie (X-as) en een ander attribuut als 'Verzendwijze' voor Kleur.

Gebruik voor een horizontale 100% gestapelde staaf 'Bestelde hoeveelheid' voor Waarden (X-as), 'Productcategorie' voor Categorie (Y-as) en 'Verzendwijze' voor Kleur.

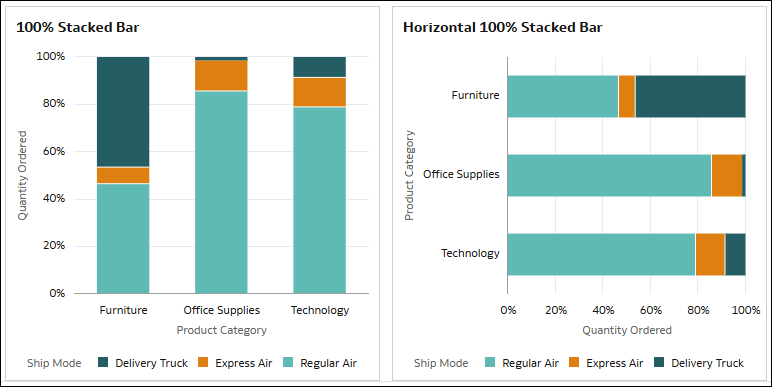

In dit voorbeeld tonen de staven, net als de gestapelde staafdiagrammen, de productcategorieën, en de kleuren in de staven de verzendwijzen. De waardenassen tonen echter percentages van 0 tot 100 om de samenstelling van elke productcategorie per verzendwijze aan te geven. In de productcategorie 'Meubels' is de verzendwijze 'Bestelbus' goed voor 46% van de bestelde hoeveelheid, terwijl 'Expressluchtvracht' en 'Standaardluchtvracht' respectievelijk 7% en 47% bedragen.

.png

Mekko-diagrammen

In Oracle Analytics kunt u ook een 100% gestapelde staafvisualisatie gebruiken om een Mekko-diagram te maken.

In deze zelfstudie ziet u hoe u een Mekko-diagram maakt: Zelfstudie.

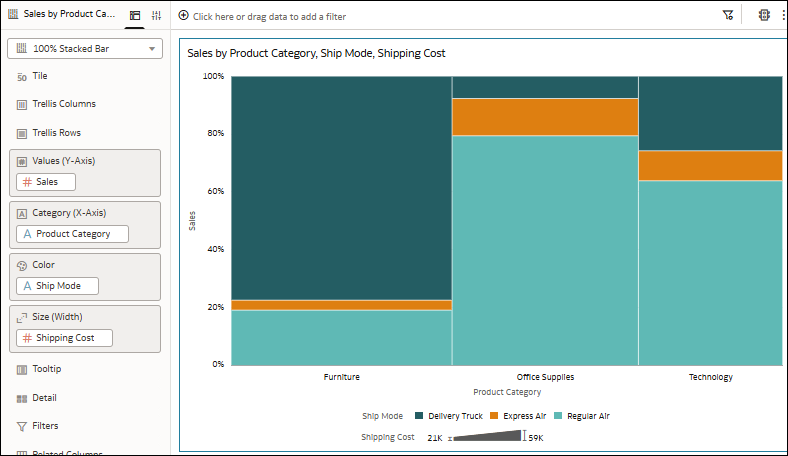

Neem bijvoorbeeld een verticale 100% gestapelde staafdiagram waarin de verkoop- en verzendkosten voor de verschillende productcategorieën en verzendwijzen worden vergeleken en gebruik vervolgens de eigenschappen 'Ruimte tussen staven' en 'Staafgrootte' om deze om te zetten in een Mekko-diagram. Gebruik 'Verkoop' voor Waarden (Y-as) en 'Verzendkosten' voor Grootte (breedte) in het deelvenster 'Grammatica'. Gebruik 'Productcategorieën' voor Categorie (X-as) en 'Verzendwijze' voor Kleur. Gebruik op het tabblad 'Algemene eigenschappen' de eigenschap Ruimte tussen staven om de ruimte tussen de staven te verwijderen. Selecteer de optie Toepassen op stapel voor de eigenschap Staafgrootte om de segmenten in elke staaf dezelfde breedte te geven.

.png

Bij een combinatiegrafiek worden verschillende typen gegevens op verschillende manieren weergegeven in één grafiek. In Oracle Analytics kunt u staaf-, lijn-, gebieds- en spreidingsdiagrammen gebruiken in een combinatievisualisatie.

Een overlaygrafiek maakt geavanceerde combinatiegrafieken mogelijk met een meerlaagse grammatica-ervaring. In Oracle Analytics kunt u staafdiagrammen, gestapelde staven, lijndiagrammen, gebiedsdiagrammen, categorieën en gestapelde categorieën gebruiken. U kunt verschillende eigenschappen voor de verschillende lagen configureren om ervoor te zorgen dat een overlaygrafiek duidelijk is met behulp van de eigenschappen op het tabblad 'Gegevenslagen' van het deelvenster 'Eigenschappen'.

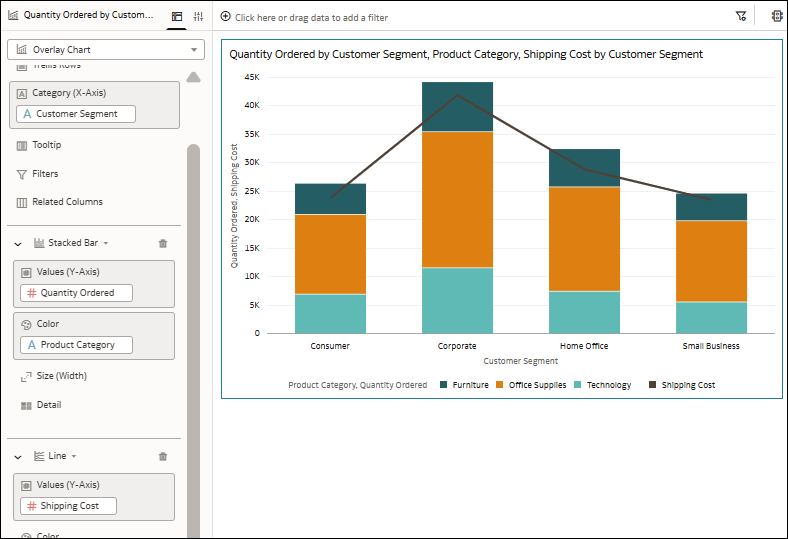

Maak bijvoorbeeld een overlaygrafiek waarin gestapelde staven worden gebruikt om de bestelde hoeveelheid voor de verschillende klantsegmenten per productcategorie weer te geven, en een lijndiagram om de verzendkosten weer te geven.

Gebruik de kolom 'Klantsegment' voor Categorie (x-as), een algemeen element. Kies vervolgens een gestapelde staafvisualisatie voor de eerste laag en gebruik 'Bestelde hoeveelheid' voor Waarden (Y-as) en 'Productcategorie' voor Kleur. Voeg nog een laag toe met een lijnvisualisatie en gebruik 'Verzendkosten' voor Waarden (y-as). De visualisatie toont het gestapelde staafdiagram en lijndiagram samen als één.

.png

In deze zelfstudie ziet u hoe u een overlaygrafiek maakt met behulp van een staafdiagram en een lijndiagram: Zelfstudie.

Een vlinderdiagram vergelijkt twee eenheden naast elkaar langs een verticale lijn. De linkerkant van de verticale lijn staat voor de eerste eenheid op de X-as en de rechterkant van de verticale lijn staat voor de tweede eenheid op de X-as. Als u de eenheden wilt vergelijken, selecteert u een gemeenschappelijk attribuut.

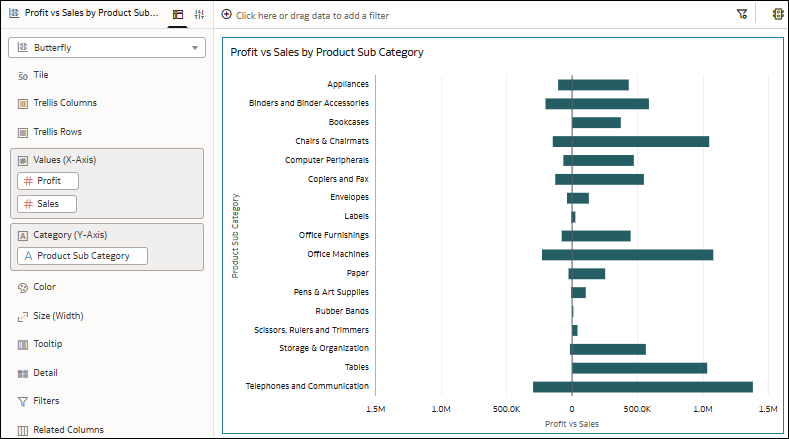

Gebruik bijvoorbeeld een vlinderdiagram om de winst- en verkoopcijfers voor productsubcategorieën te vergelijken. Gebruik twee eenheden, zoals 'Winst' en 'Verlies', voor Waarden (X-as) en een attribuut, zoals 'Productsubcategorie', voor Categorie (Y-as).

In dit voorbeeld staan de staven links van de verticale lijn in de visualisatie voor 'Winst' en de staven rechts voor 'Verkoop'.

.png

U kunt de schaal voor de eenheden op de horizontale as zodanig configureren dat dezelfde of verschillende detailniveaus worden gebruikt. Gebruik de eigenschap Schalen synchroniseren voor de visualisatie.

Een watervalvisualisatie laat zien hoe een waarde in de loop van de tijd verandert waarbij de X-, Y- en Z-assen worden gebruikt om tussenliggende waarden weer te geven. Dit type is handig bij presentaties van leidinggevenden.

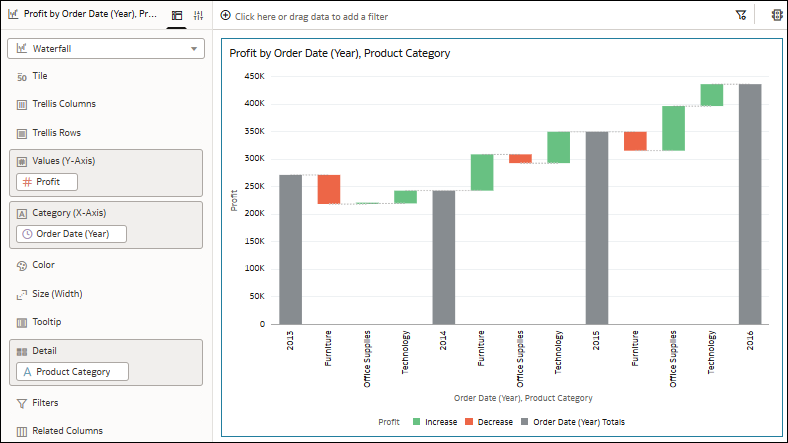

Gebruik bijvoorbeeld een watervaldiagram om de samenstelling van de winst in de loop van de tijd te bekijken en te zien hoe de verschillende productcategorieën bijdragen aan de wijzigingen. Gebruik een eenheid als 'Winst' voor Waarden (Y-as), een datumkolom als 'Orderdatum (jaar)' voor Categorie (X-as) en een attribuut als 'Productcategorie' voor Details.

In dit voorbeeld tonen de verschillende gekleurde staven de stijgingen en dalingen van de winst voor de productcategorieën. De lange staven die de verticale as raken, tonen de totalen voor elk jaar.

.png

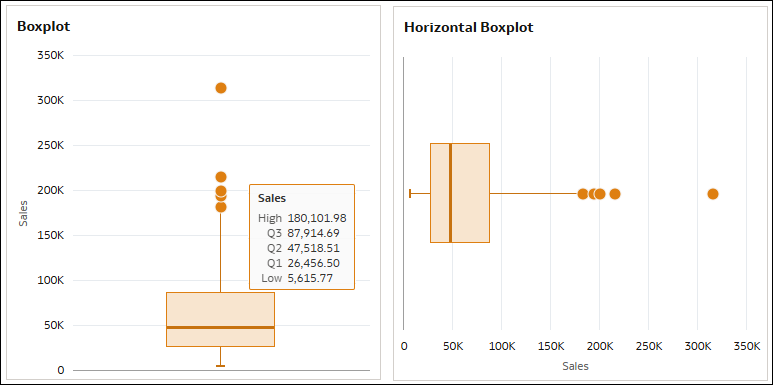

Met een boxplotvisualisatie worden groepen numerieke gegevens door middel van kwartielen weergegeven en worden uitschieters geïdentificeerd. Het vak bevat de drie kwartielen in het interkwartielbereik (IQR) en vertegenwoordigt de middelste 50% van de gegevens, en de punten vertegenwoordigen de uitschieters. De gegevenslimiet is 10.000 rijen.

Gebruik bijvoorbeeld een boxplot om de verdeling van plaatsen met betrekking tot verkoop te bekijken.

Gebruik voor een verticale boxplot een eenheid als 'Verkoop' voor Waarden (Y-as) en een attribuut als 'Plaats' voor Detail (vak).

Gebruik voor een horizontale boxplot 'Verkoop' voor Waarden (X-as) en 'Plaats' voor Detail (vak).

.png
