Łączenie widoków w relacje nadrzędny-szczegóły

Widoki można połączyć, wskutek czego jeden widok steruje zmianami w innych widokach.

Na przykład, gdy w widoku nadrzędnym jako wartość "Rok" zostanie wybrany rok 2011, na wykresie w widoku szczegółów będą pokazywane dane z 2011 roku.

Należy zdefiniować dwa powiązane widoki:

  • Widok nadrzędny, który steruje zmianami danych w jednym lub większej liczbie widoków szczegółów.

    Następujące widoki mogą być widokami nadrzędnymi: wykres lejkowy, miernik, wykres, macierz termiczna, mapa, tabela przestawna, tabela, diagram kratowy. W widoku kratowym widok nadrzędny mogą tworzyć tylko krawędzie zewnętrzne, a nie wewnętrzne wizualizacje.

    Widoki nadrzędne mogą znajdować się w tej samej lub w innej analizie, co widok szczegółów.

    Widok nadrzędny zawiera kolumnę nadrzędną, dla której jest określana interakcja wysyłająca zdarzenia nadrzędny-szczegóły za pośrednictwem kanału. Kanał przekazuje zdarzenia nadrzędny-szczegóły do widoku szczegółów. Widok nadrzędny musi być wyświetlany w treści widoku; nie może być wyświetlany na krawędzi strony ani suwaku sekcji.

  • Widok szczegółów, który odpowiada na zdarzenia, takie jak kliknięcie na wartości w tabeli widoku nadrzędnego.

    Następujące widoki mogą być widokami szczegółów: wykres lejkowy, miernik, wykres, macierz termiczna, mapa, tabela przestawna, tabela, diagram kratowy. W widoku kratowym widok szczegółów mogą tworzyć tylko krawędzie zewnętrzne, a nie wewnętrzne wizualizacje.

    Widok szczegółów:

    • Może nasłuchiwać zdarzeń od wielu widoków nadrzędnych.

    • Może znajdować się w tej samej lub w innej analizie, co widok nadrzędny.

    • Nie może być widokiem nadrzędnym dla innego widoku.

Tematy

Definiowanie widoków nadrzędnych

W ramach procesu wiązania widoków w relacje nadrzędny-szczegóły należy określić widok nadrzędny wysyłający zmiany do widoków szczegółów.

  1. Otworzyć analizę do edycji.
  2. Na karcie "Kryteria" nacisnąć przycisk Opcje kolumny, która będzie kolumną nadrzędną, po czym wybrać opcję Właściwości kolumny.
    Upewnić się, że będzie używany jeden z obsługiwanych typów widoku nadrzędnego.

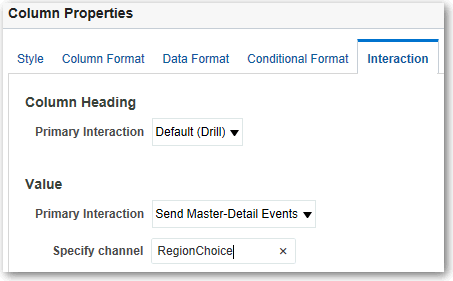

  3. W oknie dialogowym "Właściwości kolumny" kliknąć na karcie Interakcja.
  4. W obszarze Wartość wybrać w polu Interakcja główna opcję Wyślij zdarzenia nadrzędny-szczegóły.
  5. W polu Proszę określić kanał wpisać nazwę kanału, przez który widok nadrzędny będzie wysyłał zdarzenia nadrzędny-szczegóły.
    Na przykład, jeśli jest wybierany region geograficzny, można kanał nazwać "RegionChoice".
  6. Kliknąć na karcie "Wyniki", aby zobaczyć domyślny widok tabeli lub tabeli przestawnej.
  7. Kliknąć OK.

Definiowanie widoków szczegółów

W ramach procesu wiązania widoków w relacje nadrzędny-szczegóły należy określić widoki szczegółów przyjmujące zmiany z widoku nadrzędnego.

Uwaga: Należy się upewnić, że kolumna widoku nadrzędnego z opcją Interakcja główna ustawioną na "Wyślij zdarzenia nadrzędny-szczegóły" znajduje się w obszarze "Filtry monitujące" lub "Sekcje" widoku szczegółów.

  1. Otworzyć analizę do edycji.
  2. Kliknąć na karcie "Wyniki".
  3. Utworzyć widok, który będzie używany jako widok szczegółów.
    Upewnić się, że będzie używany jeden z obsługiwanych typów widoku szczegółów.
  4. Na pasku narzędzi widoku nacisnąć przycisk Edytuj.
  5. Przeciągnąć kolumnę widoku nadrzędnego z opcją Interakcja główna ustawioną na "Wyślij zdarzenia nadrzędny-szczegóły" do pola Filtry monitujące lub Sekcje, po czym nacisnąć przycisk Gotowe.
  6. Kliknąć przycisk Wyświetl właściwości znajdujący się na pasku narzędzi edytora widoku. Zostanie wyświetlone okno dialogowe właściwości widoku.
  7. Wybrać opcję Nasłuchuj zdarzeń nadrzędny-szczegóły.
    Lokalizacja opcji Nasłuchuj zdarzeń nadrzędny-szczegóły zależy od typu widoku:
    • Okno dialogowe "Właściwości miernika": karta "Ogólne"
    • Okno dialogowe "Właściwości wykresu": karta "Ogólne" (dla wykresu lub wykresu lejkowego)
    • Okno dialogowe "Właściwości macierzy termicznej": karta "Ogólne"
    • Okno dialogowe "Właściwości mapy": karta "Interakcja"
    • Okno dialogowe "Właściwości tabeli przestawnej": karta "Styl"
    • Okno dialogowe "Właściwości tabeli": karta "Styl"
  8. W polu Kanały zdarzeń wpisać nazwę kanału zdefiniowanego w punkcie 5 w procedurze Definiowanie widoków nadrzędnych.
    Na przykład można kanał regionów geograficznych nazwać "RegionChoice".

    W nazwie kanału jest uwzględniana wielkość liter; nazwa ta musi być identyczna z ustaloną w widoku nadrzędnym. Rozdzielić nazwy kanałów przecinkami, na przykład: channel a, channel b.

  9. Kliknąć OK.

W poniższym przykładzie widok tabeli analizy przychodów z miast jest powiązany z wykresem słupkowym poprzez relację nadrzędny-szczegóły.

W widoku wykresu kolumna "City" została skonfigurowana jako widok nadrzędny. Kolumna "City" wysyła zdarzenia do widoku wykresu poprzez kanał "CityChoice".

Widok wykresu zawiera filtr monitujący, za pomocą którego użytkownicy mogą wybierać miasto. Na wykresie dane są przedstawiane na podstawie wybranego miasta.

Opis "GUID-B70D99E9-036B-474D-8CFB-7836FA0E8ADD-default.gif" znajduje się poniżej
.gif"

Wykres jest widokiem szczegółów, w którym filtr monitujący "City" nasłuchuje zdarzeń z widoku tabeli poprzez podany kanał poprzez kanał "CityChoice". Załóżmy, że użytkownik kliknie na jednej z wartości w kolumnie "City" w widoku tabeli. Filtr monitujący w widoku wykresu zostanie ustawiony na wybrane miasto i nastąpi odświeżenie wykresu.
