Docelowe miejsca przeciągania w okienku "Układ" - informacje podstawowe

Docelowe miejsca przeciągania umożliwiają wyświetlanie kolumn w widoku danych w okienku "Układ". Docelowe miejsca przeciągania sygnalizują, gdzie można wstawić, przenieść lub przeciągnąć kolumnę. Reprezentują one poprawne miejsce dla kolumny.

Każde z docelowych miejsc przeciągania ma właściwości, które można ustawiać. Za pomocą docelowych miejsc przeciągania można modyfikować sposób rozmieszczania danych w widoku - można przeciągać kolumny do różnych docelowych miejsc przeciągania w obrębie widoku. Każdy edytor widoku danych zawiera okienko "Układ". Zawartość okienka "Układ" jest nieco inna dla poszczególnych typów widoków, takich jak wykresy, kafelki "Efektywność" czy tabele przestawne. W okienku "Układ" jest pokazywane rozmieszczenie danych w widoku.

Typy docelowych miejsc przeciągania - informacje podstawowe

Widok danych może, w zależności od jego typu, zawierać jeden lub większą liczbę miejsc docelowych przeciągania.

Miejsce docelowe Opis
Filtry monitujące widoku <typ widoku> Dostarczanie interaktywnego zbioru wyników, umożliwiającego użytkownikom wybieranie tych danych, które chcą zobaczyć. Wartości z kolumn, które są wyświetlane w tym docelowym miejscu przeciągania, są używane jako początkowe kryteria. W widoku wartości te są wyświetlane na rozwijanej liście, z której można dokonywać wyboru (często określane terminem "krawędź strony").
Sekcje Wypełnianie obszarów dzielących widok na sekcje. Jeśli w tym docelowym miejscu przeciągania zostanie wybrana opcja Wyświetlaj jako suwak, wartości kolumn przeciągniętych do docelowego miejsca "Sekcje" będą wyświetlane jako suwak sekcji, a nie jako unikatowe widoki.
Obszar widoku <typ widoku> Symulacja obszaru kreślenia wykresu lub obszaru samego widoku; pomoc w zobaczeniu, jak dany widok będzie wyglądał. Można przeciągać kolumny do i z tego obszaru.

Oprócz docelowych miejsc przeciągania opisanych w tabeli, okienko "Układ" pokazuje także wykluczone docelowe miejsca przeciągania. Okienko "Układ" zawiera także inne docelowe miejsca przeciągania, właściwe dla danego typu widoku. Na przykład okienko "Układ" dla wykresu radarowego zawiera docelowe miejsce przeciągania "Sekcje radaru", które pokazuje wartości z kolumn jako punkty na poszczególnych liniach stanowiących promień okręgu.

Docelowe miejsce przeciągania "Wykluczone" - informacje podstawowe

Do pomyślnego modyfikowania układu danych niezbędne jest zrozumienie działania docelowego obszaru przeciągania "Wykluczone". Kolumna, która znajduje się w docelowym obszarze przeciągania "Wykluczone", nie jest uwzględniana w wyświetlanych wynikach, lecz nadal pozostaje częścią analizy.

Ogólna zasada jest taka, że kolumnę umieszcza się w docelowym miejscu przeciągania "Wykluczone" widoku, jeśli nie jest ona dodawana jawnie do jednego lub wszystkich widoków.

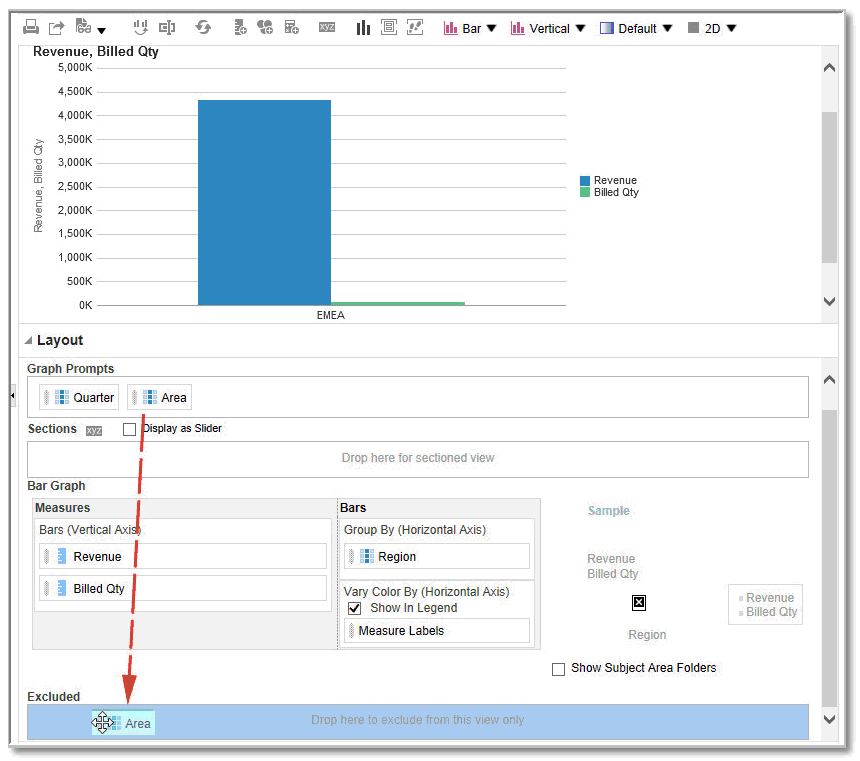

Jeśli kolumna, która znajduje się w docelowym obszarze przeciągania "Wykluczone", ma być wyświetlana w widoku, to można ją łatwo przenieść. Wystarczy wyświetlić okienko "Układ" widoku, po czym przeciągnąć kolumnę z docelowego obszaru przeciągania "Wykluczone" do odpowiedniego docelowego obszaru przeciągania.

Wykluczanie kolumn różni się od ich usuwania. W celu całkowitego usunięcia kolumny z analizy można w okienku "Układ" widoku nacisnąć przycisk Więcej opcji, po czym wybrać opcję Usuń kolumnę.

Kolumnę umieszcza się w docelowym miejscu przeciągania już po utworzeniu różnych widoków; w ten sposób można przeprowadzać analizę na różne sposoby. Na przykład można z podręcznego menu widoku wybrać polecenie Wyklucz kolumnę. Załóżmy, że edytujemy widok w jego edytorze i dodajemy kolumnę z okienka "Obszary tematyczne". Kolumna zostaje wówczas umieszczona w docelowym miejscu przeciągania "Wykluczone" dla wszystkich widoków w tej analizie.

Wskazówki dotyczących docelowych miejsc przeciągania w różnych widokach

Podczas modyfikowania układów widoków należy mieć na uwadze następujące wskazówki dotyczące docelowych miejsc przeciągania w okienku "Układ".

Wskazówki dotyczące docelowych miejsc przeciągania dla wykresów i wykresów lejkowych

Opisano tu ograniczenia i wskazówki mające zastosowanie podczas przeciągania kolumn z jednego do innego docelowego miejsca przeciągania dla wykresów i wykresów lejkowych.

  • Wykres pęcherzykowy wymaga przynajmniej trzech miar. Jedna miara jest kreślona względem osi poziomej, druga względem osi pionowej, a trzecia względem osi "rozmiar pęcherzyka".

  • Wykres Pareto może mieć tylko jedną miarę.

    Jeśli do docelowego obszaru przeciągania "Miary" zostanie przeciągnięta inna miara, to nastąpi zamiana miar; znaczy to, że istniejąca miara zostanie zastąpiona przez nową i zostanie automatycznie przeniesiona do docelowego obszaru przeciągania "Wykluczone".

  • Wykres liniowy ciągów czasowych wymaga wybrania jednej kolumny danych typu "data" lub "data-godzina" dla osi poziomej. Wykres ma jedną oś pionową, lecz obsługuje wiele serii danych.

  • Wykres punktowy wymaga przynajmniej dwóch miar. Na przykład jedna kolumna miar jest kreślona względem osi poziomej, a druga względem osi pionowej. Miary te są kreślone dla wartości przedstawianych na osi "Grupuj wg".

  • Wykres lejkowy korzysta z dwóch miar, lecz wymagana jest tylko jedna. Jeśli nie zostanie wybrana druga miara, to jako druga będzie używana pierwsza miara. Jeśli zostały wybrane dwie miary, a następnie zostanie wybrana nowa miara, to zastąpi ona miarę obecnie się znajdującą w docelowym miejscu przeciągania "Miary faktyczne".

  • Wykres słupkowy skumulowany wymaga przynajmniej dwóch miar, aby było możliwie porównywanie wartości.

Wskazówki dotyczące docelowych miejsc przeciągania dla macierzy termicznych

Do wizualizacji z użyciem macierzy termicznych służą obszary z okienka "Układ". Korzystając z map termicznych, można szybko wykrywać anomalie w dużych ilościach danych, a także analizować poszczególne wartości.

Okienko "Układ" dla macierzy termicznych zawiera różne docelowe miejsca przeciągania:

Obszar Wskazówki

Filtry monitujące

Służy do wybierania atrybutu lub kolumny hierarchicznej, według której będzie filtrowana macierz termiczna. Obszar "Filtry monitujące" jest początkowo pusty. Do obszaru "Filtry monitujące" można przeciągać kolumny (jedną lub większą ich liczbę) z obszaru "Sekcje", "Wiersze" lub "Kolumny" bądź z okienka "Obszary tematyczne".

Sekcje

Służy do wybierania atrybutu lub kolumny hierarchicznej, według której macierz termiczna będzie dzielona na sekcje. Obszar "Sekcje" jest początkowo pusty. Do obszaru "Sekcje" można przeciągać kolumny (jedną lub większą ich liczbę) z obszaru "Filtry monitujące", "Wiersze" lub "Kolumny" bądź z okienka "Obszary tematyczne".

Wiersze

Reprezentuje kolumnę wyświetlaną w układzie wiersza. Wszystkie kolumny atrybutów i kolumny hierarchiczne, zdefiniowane na karcie "Kryteria", są początkowo wyświetlane w obszarze "Wiersze" w takiej kolejności, w jakiej zostały dodane na karcie "Kryteria".

Do docelowego miejsca przeciągania "Wiersze" można przeciągać kolumny atrybutów lub hierarchiczne (jedną lub większą ich liczbę) z okienka "Obszary tematyczne"; można też kliknąć dwukrotnie na kolumnie atrybutowej lub hierarchicznej, aby dołączyć ją do docelowego obszaru przeciągania "Wiersze". Można także przeciągać kolumny atrybutów lub hierarchiczne (jedną lub większą ich liczbę) z obszaru "Kolumny", "Filtry monitujące" lub "Sekcje".

Jeśli - po wyświetleniu wyników analizy - do widoku macierzy termicznej zostanie dodana kolumna atrybutów lub hierarchiczna, to będzie ona dodana do docelowego miejsca przeciągania "Wiersze" jako kolumna podrzędna.

Kolumny

Reprezentuje kolumnę wyświetlaną w układzie kolumny. Docelowe miejsce przeciągania "Kolumny" jest początkowo puste.

Do docelowego miejsca przeciągania "Kolumny" można przeciągać kolumny atrybutów lub hierarchiczne (jedną lub większą ich liczbę) z okienka "Obszary tematyczne". Można także przeciągać kolumny atrybutów lub hierarchiczne (jedną lub większą ich liczbę) z obszaru "Wiersze", "Filtry monitujące" lub "Sekcje".

Kolor wg

Szczegóły są podane w następnym podrozdziale.

Szczegóły obszaru "Kolor wg" dla macierzy termicznych

Obszar "Kolor wg" reprezentuje wartość miary używaną przy grupowaniu i wyznaczaniu części wspólnej wiersza i kolumny w macierzach termicznych.

  • Pierwsza miara, dodana na karcie "Kryteria", jest wyświetlana jako miara "Kolor wg".
  • Można wybrać miarę z listy Kolor wg. Lista ta początkowo zawiera wszystkie miary dodane do analizy na karcie "Kryteria".
  • Do docelowego miejsca przeciągania "Kolor wg" można przeciągnąć kolumnę miar z okienka "Obszary tematyczne". Bieżąca miara "Kolor wg" zostanie zastąpiona nową miarą, po czym macierz termiczna zostanie na nowo narysowana, odzwierciedlając nową miarę.

    Jeśli - po wyświetleniu wyników analizy - do widoku macierzy termicznej zostanie dodana kolumna miary, to nowa kolumna zastąpi istniejącą w widoku oraz w docelowym miejscu przeciągania "Kolor wg".

  • Jeśli kolumna miary "Kolor wg" zostanie usunięta na karcie "Kryteria", to zostanie także usunięta z listy "Kolor wg". Domyślną nową wartością miary dla listy "Kolor wg" jest ostatnia wartość miary dodana do analizy.

    Docelowe miejsce przeciągania "Kolor wg" jest podzielone na dwa obszary:

    • Styl: Należy wybrać styl macierzy termicznej. Obszar "Styl" zawiera dwie opcje: Przypisywanie centyli do pojemników i Ciągłe wypełnienie kolorem. Jeśli zostanie wybrana opcja "Przypisywanie centyli do pojemników", trzeba podać liczbę pojemników, wybrać paletę kolorów oraz określić niestandardową etykietę pojemników. Jeśli zostanie wybrana opcja "Ciągłe wypełnienie kolorem", okienka macierzy termicznej będą wyświetlane z użyciem gradientowego schematu kolorów.
    • Kolor: Należy wybrać paletę kolorów dla macierzy termicznej.

Wskazówki dotyczące docelowych miejsc przeciągania dla diagramów kratowych

Zamieszczono tu wskazówki mające zastosowanie podczas pracy z docelowymi miejscami przeciągania dla diagramów kratowych.

  • W zaawansowanych widokach kratowych miary obejmują najbardziej wewnętrzne nagłówki kolumn diagramu kratowego.

  • Gdy miary są przeciągane z docelowego miejsca przeciągania "Kolor wg" do "Grupuj wg", to:

    • Przeciągnięcie jednej miary powoduje przeniesienie wraz z nią wszystkich miar. (Jest to określane terminem "sklejanie".)

    • Przeciągnięcie nowej miary do widoku powoduje przeniesienie wszystkich istniejących miar, bez względu na miejsce umieszczenia nowej miary.

  • Aby umieścić miarę na krawędzi "nie dla miar" wizualizacji albo w docelowym miejscu "Wiersze" lub "Kolumny", trzeba najpierw przekształcić miarę w kolumnę atrybutową. Więcej informacji jest dostępnych pod hasłem Edytowanie formuły kolumny.

  • Kolumny atrybutowe można przeciągać z docelowego miejsca przeciągania "Miary", nie powodując przenoszenia, wraz z atrybutami, docelowego miejsca przeciągania ani zawartych w nim miar.

Wskazówki dotyczące docelowych miejsc przeciągania dla map drzewa

Obszary okienka "Układ" służą do wizualizacji map drzewa, którymi są dane hierarchiczne z nałożonymi więzami. Dzięki nim można szybko wychwytywać trendy i anomalie w wielkich ilościach danych, a także analizować poszczególne wartości.

Okienko "Układ" dla map drzewa składa się z różnych docelowych miejsc przeciągania:

Obszar Wskazówki

Filtry monitujące

Służy do wybierania atrybutu lub kolumny hierarchicznej (z wyłączeniem poziomu niezrównoważonego i poziomu pomijanego), według której będzie filtrowana mapa drzewa.

Sekcje

Służy do wybierania atrybutu lub kolumny hierarchicznej (z wyłączeniem poziomu niezrównoważonego i poziomu pomijanego), według której mapa drzewa będzie dzielona na sekcje. Na przykład region grupowany według roku może być pojemnikiem do wyświetlania mapy drzewa, w której rozmiary prostokątów są zależne od przychodu, a kolory - od przychodu rok wcześniej.

Grupuj wg

Reprezentuje poziom główny danych hierarchicznych dzielony na wycinki w celu utworzenia (opisania) pojemnika agregowanych wartości. Wartości te są wyświetlane w postaci kafelków.

Obszar grupy tworzy nagłówek czyli grupę dla kolumn miar określonych w obszarach "Rozmiar wg" i "Kolor wg". Jeśli w mapie drzewa jest reprezentowanych wiele kolumn danych, wówczas dla grupowania jest wyświetlany pasek tytułu. Na przykład region grupowany według roku może być pojemnikiem do wyświetlania mapy drzewa, w której rozmiary prostokątów są zależne od przychodu, a kolory - od przychodu rok wcześniej. W takim przypadku region jest wyświetlany w pasku tytułu.

Rozmiar wg

Reprezentuje rozkład kafelków w obrębie ich elementu nadrzędnego. Rozmiary elementów podrzędnych są zawsze równe rozmiarowi elementu nadrzędnego. Każdy prostokątny obszar jest agregowaną wartością powiązanej miary z uwzględnieniem zastosowanych filtrów (np. filtra monitującego dla regionów).

Kolor wg

Reprezentuje rozkład wartości we wszystkich kafelkach na tym samym poziomie i stanowi dodatkowy zakres analizy, wzbogacający mapę drzewa o perspektywę typu jakościowego.
