Gráficos de Barras

Estas visualizações representam os dados do gráfico sob a forma de barras verticais ou horizontais, em que o comprimento das barras é proporcional aos valores que elas representam. Comparam grupos de dados utilizando uma medida e um único atributo.

O gráfico de barras verticais é mais indicado para mostrar grandes alterações. Um gráfico de barras horizontais pode tornar as etiquetas de texto mais fáceis de ler do que um gráfico de barras standard, particularmente se as etiquetas forem longas.

Por exemplo, utilize um gráfico de barras verticais ou horizontais para comparar a quantidade encomendada nas diferentes subcategorias de produtos.

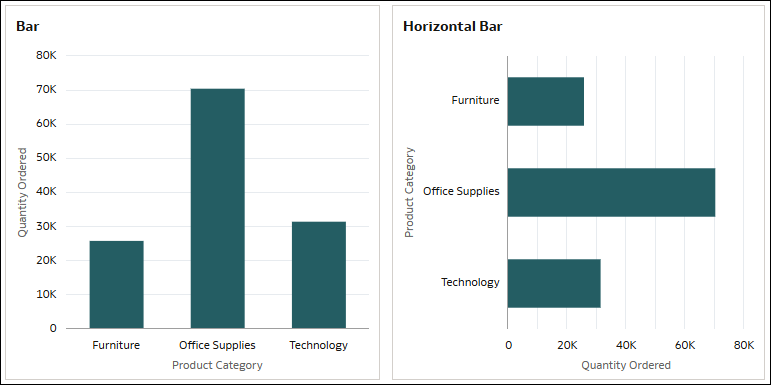

Para um gráfico de barras verticais, utilize uma medida como Quantity Ordered para Valores (Eixo Y) e um atributo como Product Category para Categoria (Eixo X).

Para um gráfico de barras horizontais, utilize Quantity Ordered para Valores (Eixo X) e Product Category para Categoria (Eixo Y).

.png

Uma visualização de barras empilhadas representa as barras utilizando duas categorias em vez de uma, sendo ideal para mostrar os tamanhos totais dos grupos. Pode criar visualizações de barras empilhadas verticais ou horizontais.

Por exemplo, utilize um gráfico de barras empilhadas para comparar a quantidade encomendada nas diferentes categorias de produtos, mostrando também os modos de expedição utilizados.

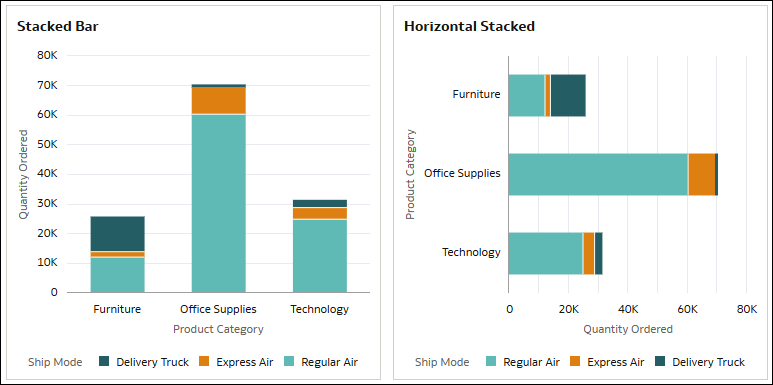

Para um gráfico de barras empilhadas verticais, utilize uma medida como Quantity Ordered para Valores (Eixo Y), um atributo como Product Category para Categoria (Eixo X) e outro atributo como Ship Mode para Cor.

Para um gráfico de barras horizontais, utilize Quantity Ordered para Valores (Eixo X), Product Category para Categoria (Eixo Y) e Ship Mode para Cor.

Nestes exemplos, os eixos de valores apresentam os valores numéricos para Quantity Ordered para indicar o valor absoluto para cada categoria de produto pelos modos de expedição. As barras mostram as categorias de produtos e as cores nas barras representam os modos de expedição.

.png

Uma visualização de barras empilhadas a 100% distribui os valores percentuais dos pontos de dados relativos de forma a igualar o comprimento total da barra. Os dados com valores negativos expandem a barra abaixo da linha de base de 0%. Pode criar visualizações de barras empilhadas 100% verticais ou horizontais.

Por vezes, este tipo de visualização é mais fácil de compreender do que as barras empilhadas normais, onde a composição de barras pequenas pode ser difícil de ver.

Por exemplo, utilize um gráfico de barras empilhadas a 100% para comparar a quantidade encomendada nas diferentes categorias de produtos, mostrando também o modo de expedição utilizado.

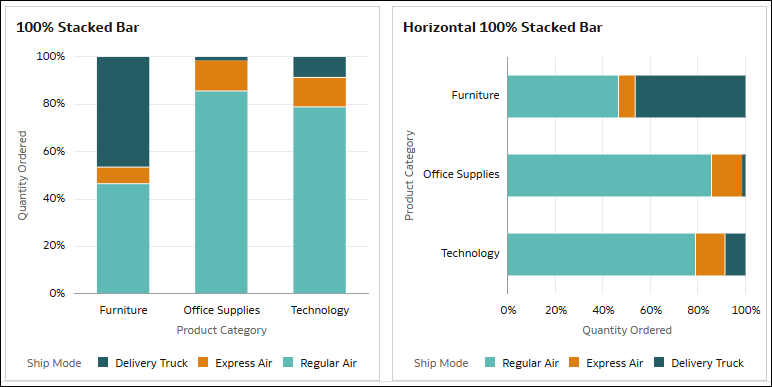

Para barras empilhadas a 100% verticais, utilize uma medida como Quantity Ordered para Valores (Eixo Y), um atributo como Product Category para Categoria (Eixo X) e outro atributo como Ship Mode para Cor.

Para barras empilhadas a 100% horizontais, utilize Quantity Ordered para Valores (Eixo X), Product Category para Categoria (Eixo Y) e Ship Mode para Cor.

Neste exemplo, semelhante aos gráficos de barras empilhadas, as barras mostram as categorias de produtos e as cores nas barras representam os modos de expedição. No entanto, os eixos de valores apresentam percentagens de 0 a 100 para indicar a composição de cada categoria de produto pelos modos do expedição. Na categoria de produto Furniture, o modo de expedição Delivery Truck é 46% da quantidade encomendada, Express Air é 7% e Regular Air é 47%.

.png

Diagramas de Mekko

No Oracle Analytics, também pode utilizar uma visualização de barras empilhadas a 100% para criar um diagrama de Mekko.

Este guia prático mostra como criar um diagrama de Mekko: Guia Prático.

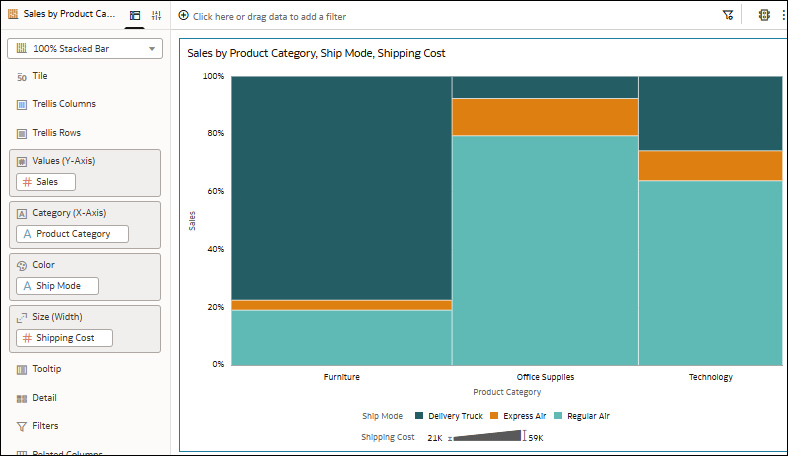

Por exemplo, utilize um gráfico de barras empilhadas a 100% verticais que compare as vendas e os custos de expedição nas diferentes categorias de produtos e modos de expedição e, em seguida, utilize as propriedades Intervalo entre Barras e Tamanho da Barra para o transformar num diagrama de Mekko. No painel Gramática, utilize Sales para Valores (Eixo Y) e Shipping Cost para Tamanho (Largura). Utilize Product Category para Categoria (Eixo X) e Ship Mode para Cor. No separador Propriedades Gerais, utilize a propriedade Intervalo entre Barras para retirar o espaço entre as barras e selecione a opção Aplicar à Pilha para a propriedade Tamanho da Barra para que os segmentos de cada barra tenham a mesma largura.

.png

Um diagrama de combinação apresenta diferentes tipos de dados de formas diferentes, todos dentro do mesmo gráfico. No Oracle Analytics, pode utilizar gráficos de barras, de linhas, de área e de dispersão numa visualização de combinação.

Um diagrama de sobreposição permite diagramas de combinação avançados com uma experiência de gramática em várias camadas. No Oracle Analytics, pode utilizar diagramas de barras, de barras empilhadas, de linhas, de área, de categorias e de categorias empilhadas. Pode configurar várias propriedades para as diferentes camadas para garantir que um diagrama de sobreposição é claro utilizando as propriedades no separador Camadas de Dados do painel Propriedades.

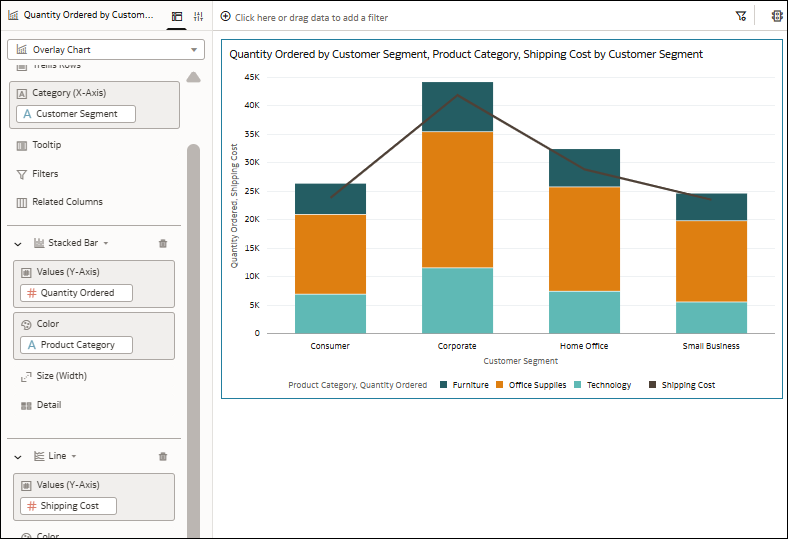

Por exemplo, crie um diagrama de sobreposição que utilize um gráfico de barras empilhadas para mostrar a quantidade encomendada nos diferentes segmentos de clientes por categoria do produto e um gráfico de linhas para mostrar o custo de expedição.

Utilize a coluna Customer Segment para Categoria (Eixo X) que é um elemento comum. Em seguida, escolha uma visualização Barras Empilhadas para a primeira camada e utilize Quantity Ordered para Valores (Eixo Y) e Product Category para Cor. Acrescente outra camada com uma visualização Linha e utilize Shipping Cost para Valores (Eixo Y). A visualização mostra o gráfico de barras empilhadas e o gráfico de linhas em conjunto como um.

.png

Este guia prático mostra como criar um diagrama de sobreposição utilizando um gráfico de barras e um gráfico de linhas: Guia Prático.

Um diagrama de borboleta compara duas medidas lado a lado ao longo de uma linha vertical. O lado esquerdo da linha vertical representa a primeira medida no eixo X e o lado direito da linha vertical representa a segunda medida no eixo X. Para comparar as medidas, selecione um atributo comum.

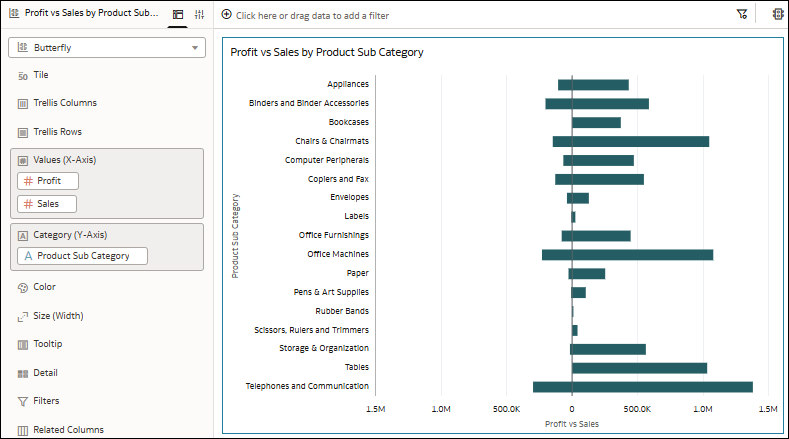

Por exemplo, utilize um diagrama de borboleta para comparar os valores de lucros e vendas para subcategorias de produtos. Utilize duas medidas, como Profit e Sales, para Valores (Eixo X) e um atributo, como Product Sub Category, para Categoria (Eixo Y).

Neste exemplo, as barras à esquerda da linha vertical na visualização representam Profit e as barras à direita representam Sales.

.png

Pode configurar a escala para que as medidas no eixo horizontal utilizem os mesmos níveis de granularidade ou níveis diferentes. Utilize a propriedade Sincronizar Escalas para a visualização.

Uma visualização em cascata mostra como um valor muda ao longo do tempo, utiliza os eixos X, Y e Z para apresentar os valores intermédios, sendo útil em apresentações executivas.

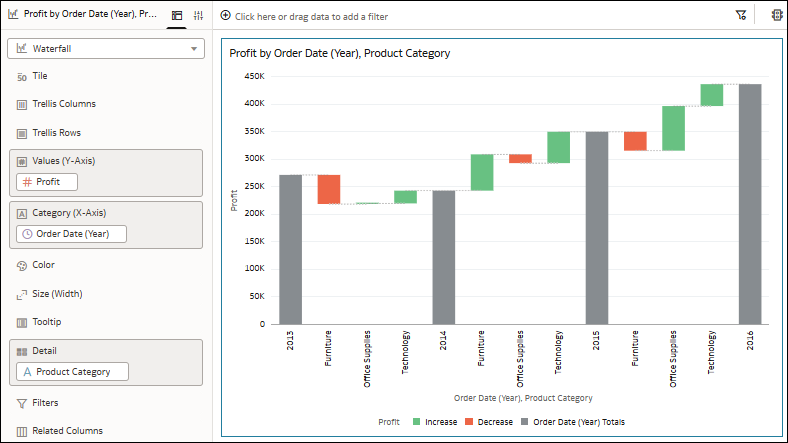

Por exemplo, utilize um diagrama em cascata para ver a composição do lucro ao longo do tempo e como as diferentes categorias de produtos contribuem para as alterações. Utilize uma medida como Profit para Valores (Eixo Y), uma coluna de data como Order Date (Year) para Categoria (Eixo X) e um atributo como Product Category para Detalhe.

Neste exemplo, as barras de cores diferentes mostram os aumentos e diminuições no lucro para as categorias de produtos e as barras longas que tocam no eixo vertical mostram os totais para cada ano.

.png

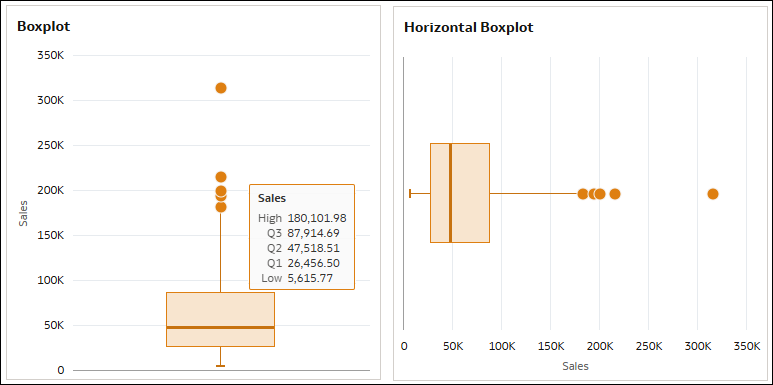

Uma visualização de gráfico de caixa representa grupos de dados numéricos através de quartis e identifica valores atípicos. A caixa contém os três quartis na amplitude interquartil (IQR) e representa os 50% centrais dos dados, enquanto os pontos representam os valores atípicos. O limite de dados é 10 000 linhas.

Por exemplo, utilize um gráfico de caixa para ver a distribuição das localidades pelas vendas.

Para um gráfico de caixa vertical, utilize uma medida como Sales para Valores (Eixo Y) e um atributo como City para Detalhe (Caixa).

Para um gráfico de caixa horizontal, utilize Sales para Valores (Eixo X) e City para Detalhe (Caixa).

.png
