Gráficos de Barras

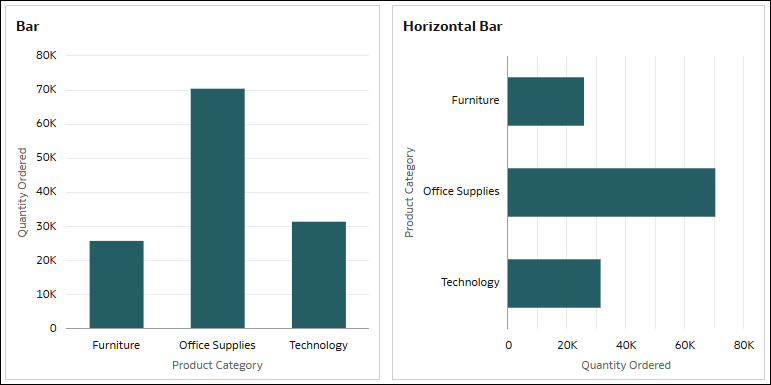

Essas visualizações representam dados gráficos na forma de barras verticais ou horizontais, onde o tamanho das barras é proporcional aos valores que elas representam. Elas comparam grupos de dados usando uma medida e um único atributo.

O gráfico de barras verticais é melhor usado para mostrar grandes alterações. Um gráfico de barras horizontais pode facilitar a leitura de labels de texto em relação a um gráfico de barras padrão, especialmente se os labels forem longos.

Por exemplo, use um gráfico de barras vertical ou horizontal para comparar a quantidade solicitada entre as diferentes subcategorias de produto.

Para um gráfico de barras verticais, use uma medida como Quantidade Solicitada para Valores (Eixo Y) e um atributo como Categoria de Produto para Categoria (Eixo X).

Para um gráfico de barras horizontais, use Quantidade Solicitada para Valores (Eixo X) e Categoria de Produto para Categoria (Eixo Y).

.png

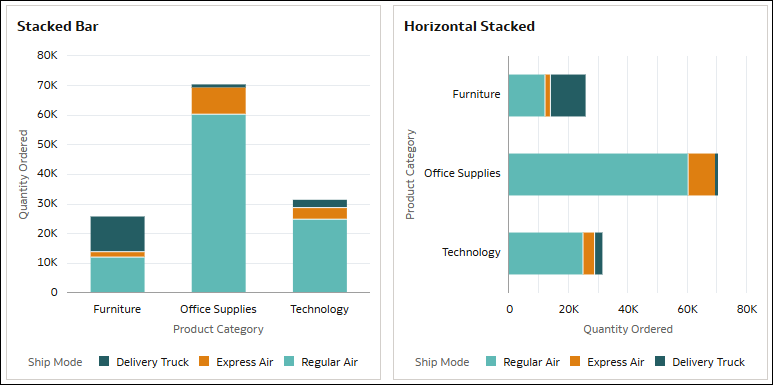

Uma visualização de barras empilhadas mostra as barras usando duas categorias em vez de uma e é melhor usada para mostrar os tamanhos totais dos grupos. Você pode criar visualizações de barra empilhada vertical ou horizontal.

Por exemplo, use um gráfico de barras empilhadas para comparar a quantidade ordenada entre as diferentes categorias de produtos e, ao mesmo tempo, mostrar os modos de envio usados.

Para um gráfico de barras empilhadas verticais, use uma medida como Quantidade Solicitada para Valores (Eixo Y), um atributo como Categoria de Produto para Categoria (Eixo X) e outro atributo, como Modo de Envio, para Cor.

Para um gráfico de barras empilhadas horizontais, use Quantidade Solicitada para Valores (Eixo X), Categoria de Produto para Categoria (Eixo Y) e Modo de Envio para Cor.

Nesses exemplos, os eixos de valores exibem os valores numéricos de Quantidade Solicitada para indicar o valor absoluto de cada categoria de produto pelos modos de envio. As barras mostram as categorias de produto e as cores dentro das barras representam os modos de envio.

.png

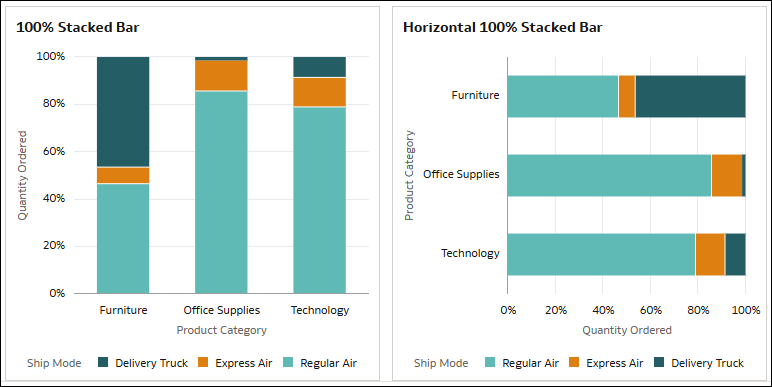

Uma visualização de barras 100% empilhadas espalha os valores percentuais relativos do ponto de dados para igualar o comprimento inteiro da barra. Dados contendo valores negativos estendem a barra abaixo da linha de base de 0%. Você pode criar visualizações de barras 100% empilhadas verticais ou horizontais.

Este tipo de visualização às vezes é mais fácil de entender do que uma barra empilhada regular, onde a composição de barras pequenas pode ser difícil de ver.

Por exemplo, use um gráfico de barras empilhadas de 100% para comparar a quantidade solicitada entre as diferentes categorias de produto e, ao mesmo tempo, mostrar o modo de envio usado.

Para uma barra vertical 100% empilhada, use uma medida como Quantidade Solicitada para Valores (Eixo Y), um atributo como Categoria de Produto para Categoria (Eixo X) e outro atributo, como Modo de Envio para Cor.

Para uma barra 100% empilhada horizontal, use Quantidade Solicitada para Valores (Eixo X), Categoria de Produto para Categoria (Eixo Y) e Modo de Envio para Cor.

Neste exemplo, semelhante aos gráficos de barras empilhadas, as barras mostram as categorias de produto e as cores dentro das barras representam os modos de envio. No entanto, os eixos de valores exibem porcentagens de 0 a 100 para indicar a composição de cada categoria de produto pelos modos de envio. Na categoria de produtos Móveis, o modo de envio Caminhão de Entrega é de 46% da quantidade solicitada, o Aéreo Expresso é de 7% e o Aéreo Regular é de 47%.

.png

Gráficos Mekko

No Oracle Analytics, você também pode usar uma visualização de barras 100% empilhadas para criar um gráfico Mekko.

Este tutorial mostra como criar um gráfico Mekko: Tutorial.

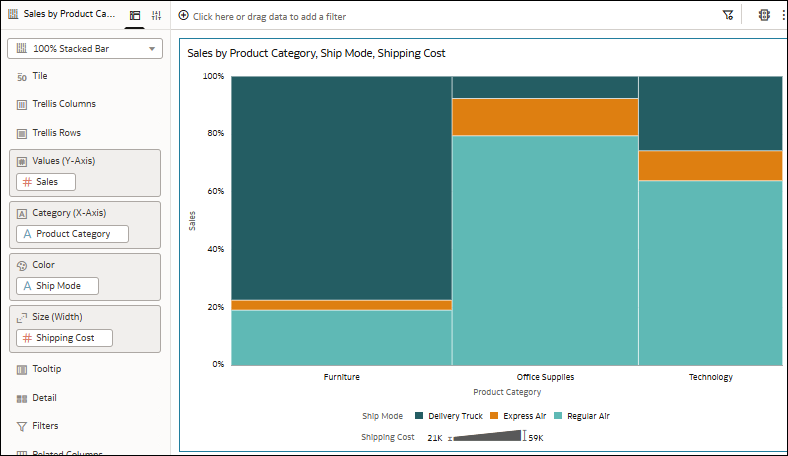

Por exemplo, pegue um gráfico de barras vertical 100% empilhadas comparando os custos de vendas e envio entre as diferentes categorias de produtos e modos de envio e, em seguida, use as propriedades Intervalo de Barras e Tamanho de Barras para transformá-lo em um gráfico Mekko. No painel Gramática, use Vendas para Valores (Eixo Y) e Custo de Remessa para Tamanho (Largura). Use Categorias de Produto para Categoria (Eixo X) e Modo de Envio para Cor. Na guia Propriedades Gerais, use a propriedade Lacuna de Barras para remover o espaço entre as barras e selecione a opção Aplicar à Pilha para a propriedade Tamanho da Barra para fazer com que os segmentos em cada barra tenham a mesma largura.

.png

Um gráfico de combinação exibe diferentes tipos de dados de diferentes maneiras, tudo dentro do mesmo gráfico. No Oracle Analytics, você pode usar gráficos de barras, linhas, áreas e dispersão em uma visualização de combinação.

Um gráfico de sobreposição permite gráficos de combinação avançados com uma experiência de gramática de várias camadas. No Oracle Analytics, você pode usar gráficos de barras, barras empilhadas, linhas, áreas, categorias e categorias empilhadas. Você pode configurar várias propriedades para as diferentes camadas para garantir que um gráfico de sobreposição seja claro usando as propriedades na guia Camadas de Dados do painel Propriedades.

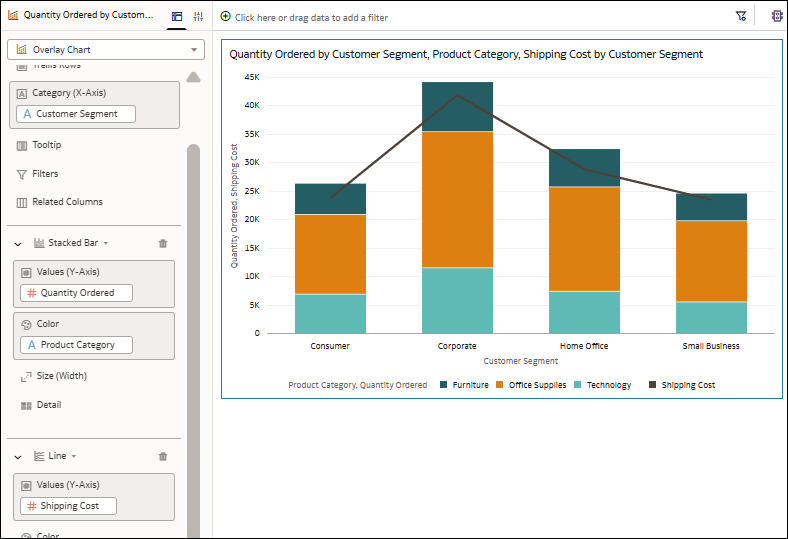

Por exemplo, crie um gráfico de sobreposição que use um gráfico de barras empilhadas para mostrar a quantidade solicitada nos diferentes segmentos de cliente por categoria de produto e um gráfico de linhas para mostrar o custo de remessa.

Use a coluna Segmento do Cliente para Categoria (Eixo X), que é um elemento comum. Em seguida, escolha uma visualização de Barras Empilhadas para a primeira camada e use Quantidade Solicitada para Valores (Eixo Y) e Categoria de Produto para Cor. Adicione outra camada com uma visualização de Linha e use Custo de Remessa para Valores (Eixo Y). A visualização mostra o gráfico de barras empilhadas e o gráfico de linhas juntos como um só.

.png

Este tutorial mostra como criar um gráfico de sobreposição usando um gráfico de barras e um gráfico de linhas: Tutorial.

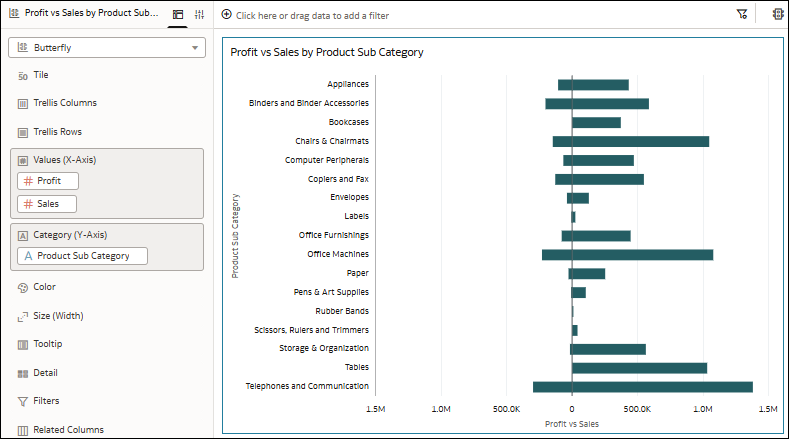

Um gráfico de padrão borboleta compara duas medidas lado a lado ao longo de uma linha vertical. O lado esquerdo da linha vertical representa a primeira medida no eixo X e o lado direito da linha vertical representa a segunda medida no eixo X. Para comparar as medidas, selecione um atributo comum.

Por exemplo, use um gráfico de padrão borboleta para comparar números de lucro e vendas para subcategorias de produtos. Use duas medidas, como Lucro e Vendas para Valores (Eixo X) e um atributo, como Subcategoria de Produto para Categoria (Eixo Y).

Neste exemplo, as barras à esquerda da linha vertical na visualização representam Lucro e as barras à direita representam Vendas.

.png

Você pode configurar a escala para as medidas no eixo horizontal para usar os mesmos níveis ou níveis diferentes de granularidade. Use a propriedade Sincronizar Escalas para a visualização.

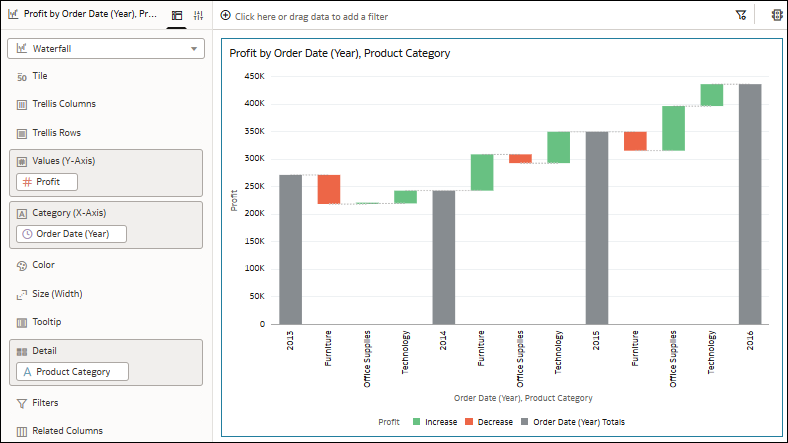

A visualização em cascata mostra como um valor muda ao longo do tempo, usa os eixos X, Y, Z para exibir valores intermediários e é útil em apresentações executivas.

Por exemplo, use um gráfico em cascata para ver a composição do lucro ao longo do tempo e como as diferentes categorias de produtos contribuem para as alterações. Use uma medida como Lucro para Valores (Eixo Y), uma coluna de data como Data da Ordem (Ano) para Categoria (Eixo X) e um atributo como Categoria de Produto para Detalhe.

Neste exemplo, as diferentes barras coloridas mostram os aumentos e diminuições no lucro para as categorias de produto e as barras longas que tocam o eixo vertical mostram os totais de cada ano.

.png

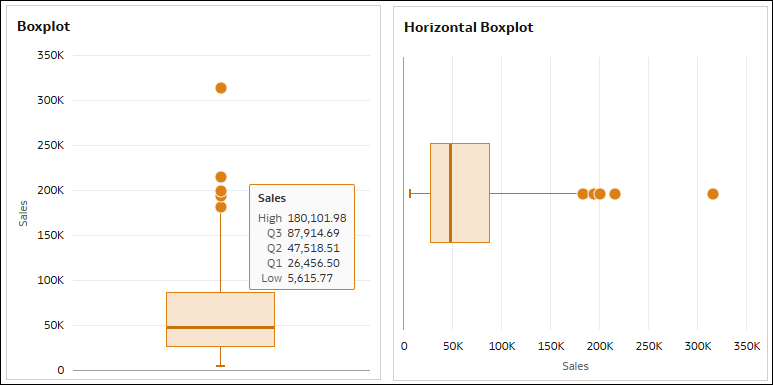

Uma visualização de diagrama em caixa representa grupos de dados numéricos por meio dos quartis e identifica outliers. A caixa contém os três quartis no intervalo interquartil (IQR) e representa os 50% intermediários dos dados, e os pontos representam os outliers. O limite de dados é de 10.000 linhas.

Por exemplo, use um diagrama em caixa para ver a distribuição de cidades entre as vendas.

Para um diagrama em caixa vertical, use uma medida como Vendas para Valores (Eixo Y) e um atributo como Cidade para Detalhe (Caixa).

Para um diagrama em caixa horizontal, use Vendas para Valores (Eixo X) e Cidade para Detalhe (Caixa).

.png
